人教版九年级全一册第十九章生活用电单元练习（有解析）

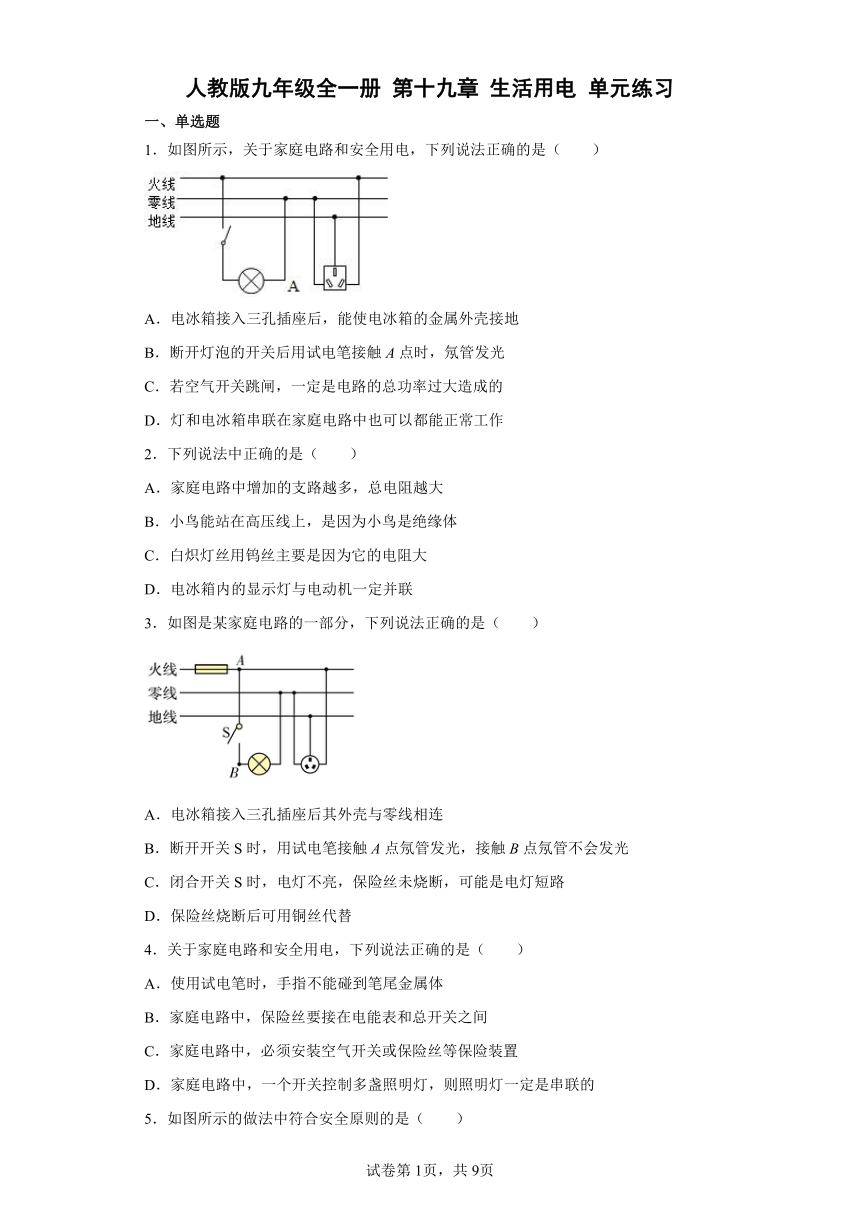

人教版九年级全一册 第十九章 生活用电 单元练习
一、单选题
1．如图所示，关于家庭电路和安全用电，下列说法正确的是（　　）
A．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
B．断开灯泡的开关后用试电笔接触A点时，氖管发光
C．若空气开关跳闸，一定是电路的总功率过大造成的
D．灯和电冰箱串联在家庭电路中也可以都能正常工作
2．下列说法中正确的是（　　）
A．家庭电路中增加的支路越多，总电阻越大
B．小鸟能站在高压线上，是因为小鸟是绝缘体
C．白炽灯丝用钨丝主要是因为它的电阻大
D．电冰箱内的显示灯与电动机一定并联
3．如图是某家庭电路的一部分，下列说法正确的是（　　）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
4．关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用试电笔时，手指不能碰到笔尾金属体
B．家庭电路中，保险丝要接在电能表和总开关之间
C．家庭电路中，必须安装空气开关或保险丝等保险装置
D．家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的

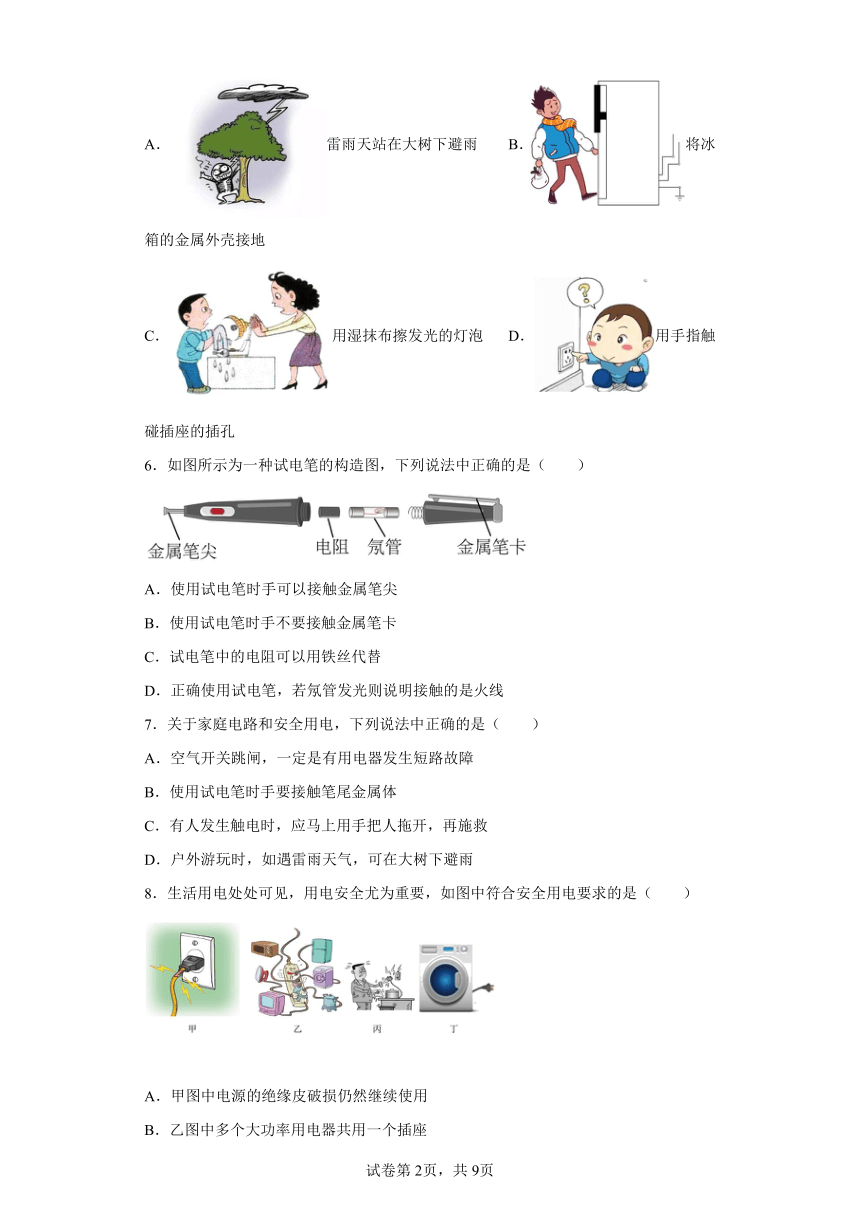

5．如图所示的做法中符合安全原则的是（　　）
A．雷雨天站在大树下避雨 B．将冰箱的金属外壳接地
C．用湿抹布擦发光的灯泡 D．用手指触碰插座的插孔
6．如图所示为一种试电笔的构造图，下列说法中正确的是（　　）
A．使用试电笔时手可以接触金属笔尖
B．使用试电笔时手不要接触金属笔卡
C．试电笔中的电阻可以用铁丝代替
D．正确使用试电笔，若氖管发光则说明接触的是火线
7．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．空气开关跳闸，一定是有用电器发生短路故障
B．使用试电笔时手要接触笔尾金属体
C．有人发生触电时，应马上用手把人拖开，再施救
D．户外游玩时，如遇雷雨天气，可在大树下避雨
8．生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（　　）
A．甲图中电源的绝缘皮破损仍然继续使用
B．乙图中多个大功率用电器共用一个插座
C．丙图中湿手将电饭煲插头拔下来
D．丁图中将洗衣机的金属外壳接地

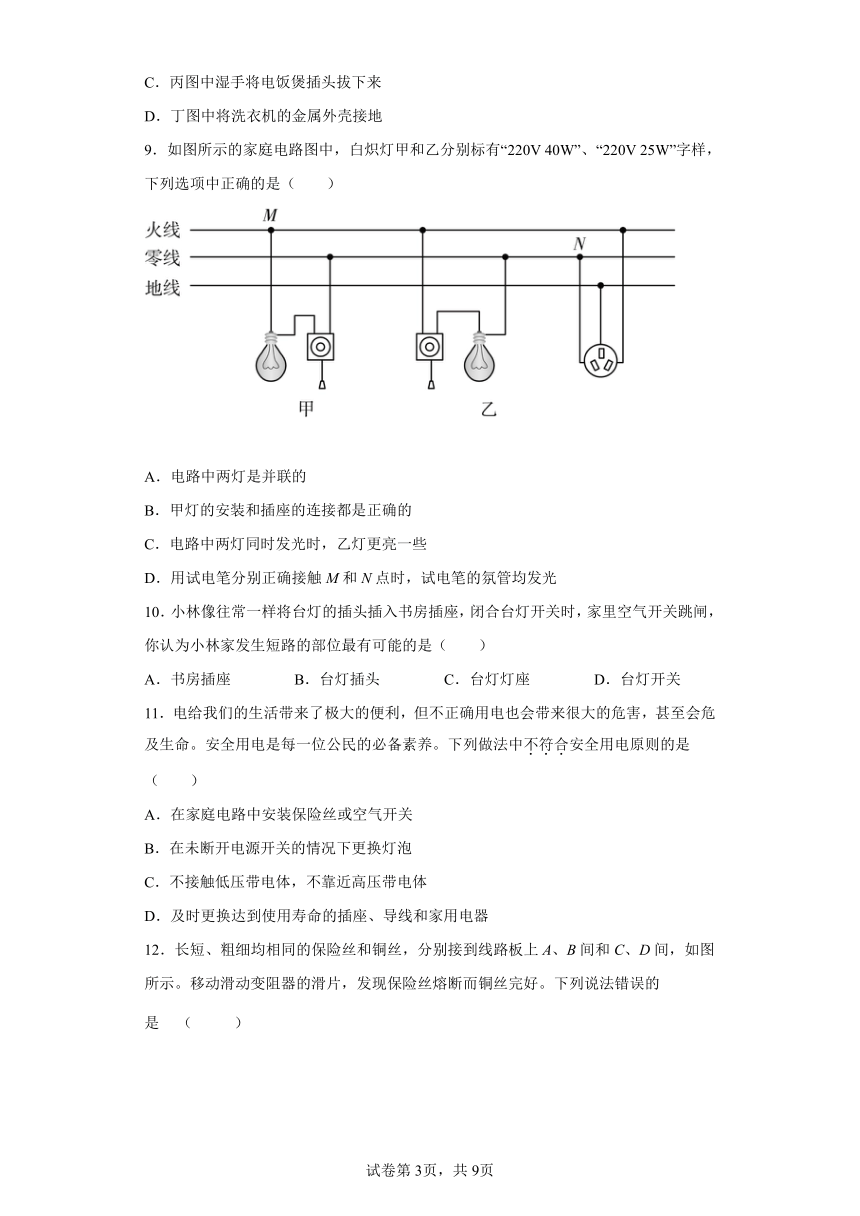

9．如图所示的家庭电路图中，白炽灯甲和乙分别标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（　　）
A．电路中两灯是并联的
B．甲灯的安装和插座的连接都是正确的
C．电路中两灯同时发光时，乙灯更亮一些
D．用试电笔分别正确接触M和N点时，试电笔的氛管均发光
10．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（　　）
A．书房插座 B．台灯插头 C．台灯灯座 D．台灯开关
11．电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中不符合安全用电原则的是（　　）
A．在家庭电路中安装保险丝或空气开关
B．在未断开电源开关的情况下更换灯泡
C．不接触低压带电体，不靠近高压带电体
D．及时更换达到使用寿命的插座、导线和家用电器

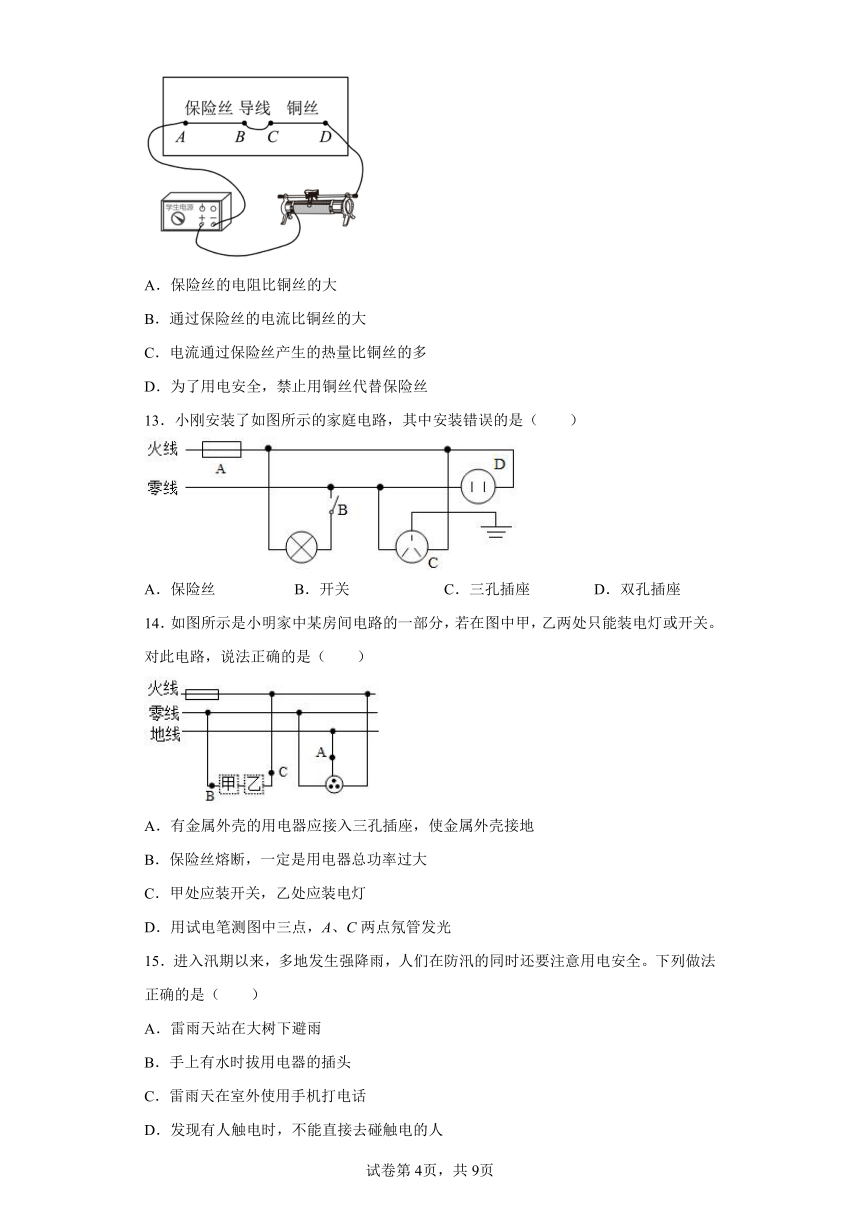

12．长短、粗细均相同的保险丝和铜丝，分别接到线路板上A、B间和C、D间，如图所示。移动滑动变阻器的滑片，发现保险丝熔断而铜丝完好。下列说法错误的是 （ ）
A．保险丝的电阻比铜丝的大
B．通过保险丝的电流比铜丝的大
C．电流通过保险丝产生的热量比铜丝的多
D．为了用电安全，禁止用铜丝代替保险丝
13．小刚安装了如图所示的家庭电路，其中安装错误的是（　　）
A．保险丝 B．开关 C．三孔插座 D．双孔插座
14．如图所示是小明家中某房间电路的一部分，若在图中甲，乙两处只能装电灯或开关。对此电路，说法正确的是（　　）
A．有金属外壳的用电器应接入三孔插座，使金属外壳接地
B．保险丝熔断，一定是用电器总功率过大
C．甲处应装开关，乙处应装电灯
D．用试电笔测图中三点，A、C两点氖管发光
15．进入汛期以来，多地发生强降雨，人们在防汛的同时还要注意用电安全。下列做法正确的是（　　）
A．雷雨天站在大树下避雨
B．手上有水时拔用电器的插头
C．雷雨天在室外使用手机打电话
D．发现有人触电时，不能直接去碰触电的人
二、填空题

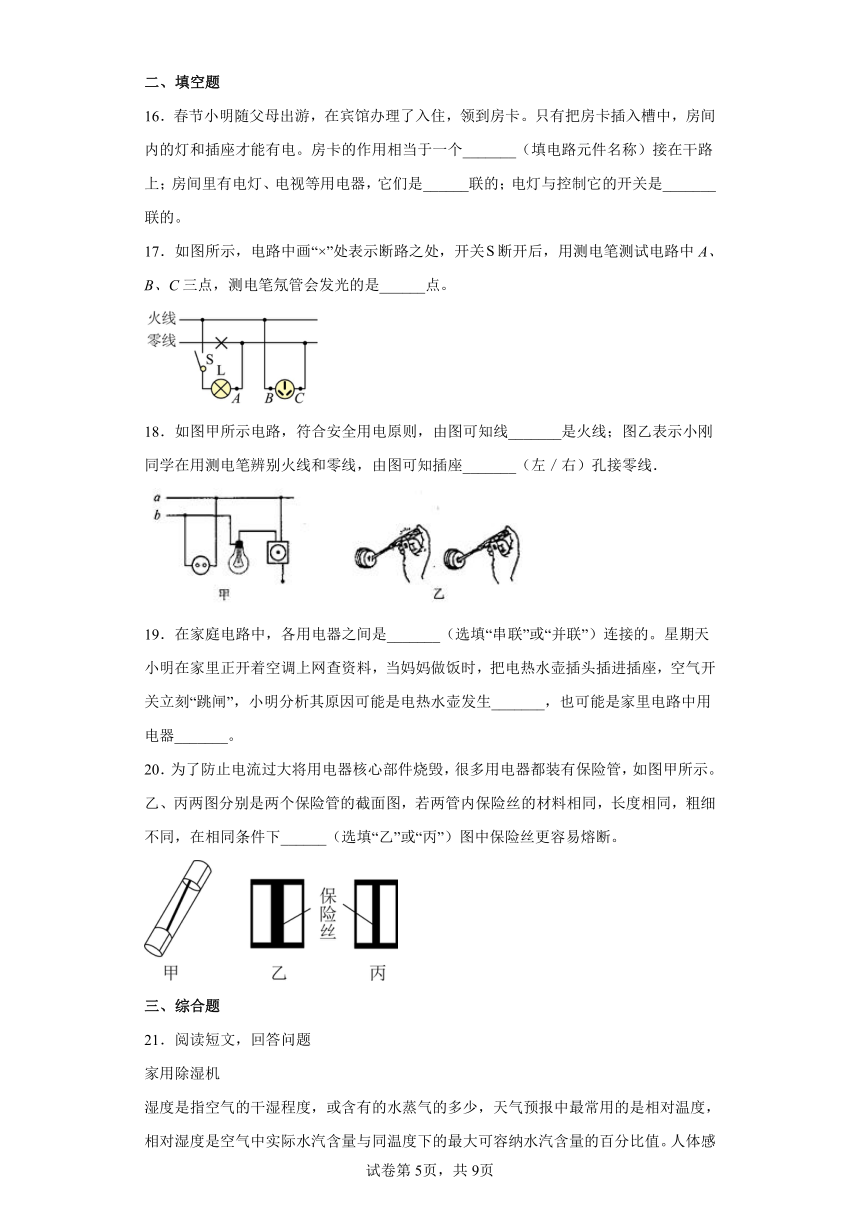

16．春节小明随父母出游，在宾馆办理了入住，领到房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个_______（填电路元件名称）接在干路上；房间里有电灯、电视等用电器，它们是______联的；电灯与控制它的开关是_______联的。
17．如图所示，电路中画“×”处表示断路之处，开关断开后，用测电笔测试电路中A、B、C三点，测电笔氖管会发光的是______点。
18．如图甲所示电路，符合安全用电原则，由图可知线_______是火线；图乙表示小刚同学在用测电笔辨别火线和零线，由图可知插座_______（左／右）孔接零线．
19．在家庭电路中，各用电器之间是_______（选填“串联”或“并联”）连接的。星期天小明在家里正开着空调上网查资料，当妈妈做饭时，把电热水壶插头插进插座，空气开关立刻“跳闸”，小明分析其原因可能是电热水壶发生_______，也可能是家里电路中用电器_______。
20．为了防止电流过大将用电器核心部件烧毁，很多用电器都装有保险管，如图甲所示。乙、丙两图分别是两个保险管的截面图，若两管内保险丝的材料相同，长度相同，粗细不同，在相同条件下______（选填“乙”或“丙”）图中保险丝更容易熔断。
三、综合题
21．阅读短文，回答问题
家用除湿机
湿度是指空气的干湿程度，或含有的水蒸气的多少，天气预报中最常用的是相对温度，相对湿度是空气中实际水汽含量与同温度下的最大可容纳水汽含量的百分比值。人体感觉舒适的湿度一般为40%~70%．相对湿度为100%时，称为饱和状态，在饱和状态下，水分不再蒸发。夏季遇到这种天气，人体分泌的汗水难以蒸发，感到闷热难以忍受。冬天的南方，潮湿的空气不仅让人感觉“湿冷”，还会使衣物非常难干。温度低、相对湿度高，蒸发慢，所以南方的冬季经常会出现衣物久晾不干甚至发出异味的情况。南方地区的朋友应对阴冷的主要手段之一就是利用除湿机，在干燥的北方天天开加湿器的朋友是不是觉得很不可思议？
如图，家用除湿机由压缩机、热交换器（蒸发器、冷凝器）、风机、水箱、机壳及控制器组成。由风机将潮湿空气抽入机内，由毛细管中流出的液态冷媒通过蒸发器汽化，此时空气中的水蒸气变成水珠，汇聚到水箱中，干燥的空气由风机排出机外，从蒸发器流出的冷媒被抽入压缩机压缩，经冷凝器冷却后再次从毛细管流入蒸发器，如此循环使室内湿度降低。加湿机一般都内置湿度传感器以实现恒湿功能，当湿度传感器检测到湿度达到设定值时，会自动断开压缩机与风机。水箱中还设有水位控制开关，当水箱水满时，也会自动断开电源。
(1)六月的盐城阴雨绵绵，经常出现衣物久晾不干甚至发出异味，这是因为 ______ ；
(2)为防止除湿机漏电造成事故，需要用 ______ （两线/三线）插头对其供电；
(3)除湿机工作时，水箱中的水是 ______ （填物态变化名称）形成的；
(4)下列关于除湿机的说法正确的是 ______ ；
A．压缩机与风机总是同时启动同时关闭，所以在电路中是串联连接的
B．水位控制开关与湿度控制开关是并联连接的
C．除湿机长时间工作会造成环境温度下降
D．除湿机工作时出风口的温度会高于进风口的温度
(5)某除湿机有40%（干衣模式）、50%、60%、70%等4个恒湿功能档位，如图是它分别工作于不同档位时测得的电流随时间的变化图象，其中属于干衣模式的是 ______ 。
A． B． C． D．
22．小明在烧水的过程中观察了电热水壶（如图）的构造、铭牌和烧水的过程。发现其中用到了许多物理知识。

（1）烧水壶电源线的插头有三个脚，其中稍长些的脚连接了烧水壶的金属外壳部分，电源线接入电路后可以把烧水壶的金属外壳与___________相连接；
（2）小宁同学在烧水的过程中发现，连接电热水壶和插座之间的导线几乎不发热，而电热水壶的电热丝却很热，这是为什么？( )
23．阅读短文，回答问题：
××系列电饼铛产品说明书
一、产品特点
①上下铛可同时加热，下铛也可单独加热，加工食品时可根据用户需要双面或单面烙制。
②产品有低锅沿，高锅沿。低锅沿适合烙制大饼：高锅沿适合烙制水煎包。
③上下钻结构严密，在烙制食品过程中基本不失水分，烙熟的食品松软适度，美味可口。
二、安装须知
①额定电压220V，工作电压可在额定电压基础上±10%浮动。
②使用前须将锅体外壳通过导线接地，勿将接地线接在自来水管道上。
③应配备保险装置和漏电保护器，选用相匹配的导线按要求接通电源。
三、注意事项
①搬运应轻抬轻放，以免损坏内部电器元件。
②不使用时，除关闭机上开关外，还需断开总电源，以免意外发生。
③经常保持铛体和机箱清洁干净，以免降低电器绝缘性能，严禁用水冲刷。
四、常见故障和维修方法
故障现象 可能原因 排除方法 故障现象 可能原因 排除方法
接通电源，保险丝立即烧断 保险丝太细 更换适当的保险丝 不热 加热器损坏 更换新线
微量漏电 保险引线短路 检查引线更换新线 调温器触点接触不良 更换加热器
受潮 接好地线，通电加热五分钟以上 更换或修理调温器
（1）在用电高峰时，实际电压为210V，该电饼铛能否使用________；
（2）使用前，须将金属箱体接地是为了防止________时发生触电事件；
（3）上下铛结构严密，烙制的食品松软适度，是因为烙制过程中减少了水分的________（填物态变化的名称），防止水分大量散失到空气中；
（4）电饼铛受潮有微量漏电，可通电加热五分钟以上进行排除，其道理是利用________________。
24．(1)为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制。在国际单位制中，热量的单位是____________（填写中文名称），瓦特是__________（填写物理量名称）的单位。
(2)有金属外壳的家用电器要使用三脚插头。该插头插入插座时，与大地相连的是三脚插头中的_______（选填“”、“”或“”）脚。三脚插头的电路元件符号是___________________。
(3)如上图所示的电路中，是由镍铬合金线做成的，闭合开关，导线夹移动过程中，相当于_______向__________（选填“”或“”）端移动导线夹，灯泡会变亮。
25．(1)如图所示，小丽把完好的试电笔插入连接正确的有电的三孔插座中时，试电笔的氖管不发光，试电笔接触了______；
A．火线 B．零线 C．地线
(2)小丽家电脑的三脚插头如图所示。请判断插头的3号脚应接______。
A．火线 B．零线 C．地线
26．如图所示是某电热器的工作原理图， R1、R2是发热电阻，虚线框为电热器的金属外壳。它用一个旋转开关可以实现电热器多档位工作的要求。其中旋转开关内有一块绝缘圆盘，在圆盘的左边缘依次有4个金属触点，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通。如旋到图中位置S时，金属滑片将1、2两触点同时与右边缘金属板接通。若电源电压为220 V，则由图可知：
（1）图中P、Q两个接头中，______与零线相连；正常情况下，零线和地线之间的电压为______V。
（2）为安全起见，需在电路中安装一总开关，该开关最好应安装在图中A、B、C、D、E中的______点处。
（3）如果 R1＝R2＝48.4 Ω，则电热器在旋钮开关旋到位置T时（2、3位置）的电功率为 ______W；当旋钮开关旋到位置M时（3、4位置），通电1 min产生的热量是______J。
（4）若该电热水器中装有10L水，当电热水器旋钮开关旋到位置T时（2、3位置），要使水温升高20摄氏度需要加热______时间？（已知：ρ水=1.0×10 kg/m ；c水=4.2×10 J/(kg℃）
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
A．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地，防止由于冰箱的外壳带电而使人发生触电事故，故A正确；
B．断开开关后，A点与零线相连，用试电笔接触A点时，氖管不发光，故B错误；
C．空气开关跳闸，可能是由于短路造成的，也可能是由于电路的总功率过大造成的，故C错误；
D．电冰箱接入三孔插座后，电灯与电冰箱在工作时互不影响，则它们是并联的，故D错误。
故选A。
2．D
【详解】
A．由并联电路特点知，并联电路总电阻的倒数等于各支路电阻倒数之和，并联电路支路越多，并联电路总阻值越小，家庭电路中增加的支路越多，总电阻越小，故A错误；
B．当鸟站在高压线上时，小鸟与高压线并联，小鸟两脚之间的导线电阻很小，根据U=IR知，小鸟两脚之间的电压很小，所以小鸟不会触电，故B错误；
C．白炽灯的灯丝要耐高温，不易熔化，所以要求灯丝的熔点要高，选用钨丝作为灯丝主要是因为钨的熔点高，故C错误；
D．并联电路的特点是各个支路的用电器相互不影响工作，电冰箱内的显示灯与电动机互不影响，它们是并联的，故D正确。
故选D。
3．B
【详解】
A．电冰箱接入三孔插座后其外壳与地线相连，故A错误；
B．断开开关S时，A点带电，B点不带电，用试电笔接触A点氖管，发光，接触B点氖管不会发光，故B正确；
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路，故C错误；
D．保险丝烧断后不可以用铜丝代替，铜丝的熔点较高，电路电流过高时，铜丝可能不会烧断，起不到保护作用，故D错误。
故选B。
4．C
【详解】
A．使用试电笔时，手指要接触笔尾金属体，如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，不能正确辨别火线和零线，故A错误；
B．电路中电流过大会熔断保险丝，为了更换保险丝时更安全、方便，保险盒安装在总开关的后面，故B错误；
C．为用电安全，家庭电路中应安装保险丝或空气开关，在电流过大时切断电路，故C正确；
D．家庭电路中，照明灯是并联的，一个开关控制多盏照明灯，开关在干路上，故D错误。
故选C。
5．B
【详解】
A．雷雨天站在大树下避雨时，由于大树是导体，且较高，有可能将雷电传导下来，可能会发生触电，故A不符合题意；
B．将冰箱的金属外壳接地，可防止因外壳漏电而使人触电，故B符合题意；
C．用湿抹布擦发光的灯泡，湿布是导体，容易造成触电，故C不符合题意；
D．用手指触碰插座的插孔，一旦碰到火线，会造成触电事故，故D不符合题意。
故选B。
6．D
【详解】
AB．手不要接触试电笔前端的金属体笔尖，必须接触试电笔末端的金属体笔卡，使电源和大地之间形成通路，故AB错误；
CD．在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，而零线与大地之间无电压，所以氖管不发光，故C错误，D正确。
故选D。
7．B
【详解】
A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过
大，故A错误；
B．使用测电笔时，手要与笔尾金属体接触试电笔才能与人体、大地构成通路，区分火线或零线，故B正确；
C．发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电，故
C错误；
D.．户外游玩时，如遇雷雨天气，不能在大树下避雨，避免雷击，故D错误。
故选B。
8．D
【详解】
A．电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故A不符合安全用电要求；
B．不能在插线排上同时使用多个大功率用电器，否则电路中电流过大，容易引起火灾，故B不符合安全用电要求；
C．生活用水是导体，若用湿手把电饭煲的三脚插头拔下来可能发生触电事故，故C不符合安全用电要求；
D．洗衣机的金属外壳接地，可避免其金属外壳漏电时发生触电事故，故D符合安全用电要求。
故选D。
9．A
【详解】
A．电路中两灯单独接在零火线之间，互不影响，是并联的，故A正确；
B．电灯甲的连接不符合安全用电，开关应接在火线和灯泡之间，故B错误；
C．由于它们是并联关系，所以电压相等，由公式可知，甲的电阻小，根据欧姆定律可知，通过甲灯的电流大，由P=UI可知，甲的实际功率大，因此，甲灯更亮一些，故C错误；
D．试电笔接触火线或者与火线接通的导体时氖管会发光，图中N点是零线上一点，不能让氖管发光，故D错误。
故选A。
10．C
【详解】
A．若书房的插座短路，则不需要插台灯时，空气开关就跳闸了，故A不符合题意；
B．若台灯的插头短路，则插上台灯时，电流过大，空气开关就跳闸了，不符合题意中的闭合开关后才跳闸的，故B不符合题意；
C．若台灯的灯座短路，则插上台灯，闭合开关后，电流过大，空气开关就跳闸了，故C符合题意；
D．若是台灯开关短路，则插上插头时，台灯就会发光，故D不符合题意。
故选C。
11．B
【详解】
A．根据安全用电的要求，当电路中电流过大时，保险丝会煊断，空气开关自动断开，切断电路，对用电器起到保护作用，所以在家庭电路中安装保险丝或空气开关，故A正确，不符合题意；
B．为防止触电，更换灯泡和维修电器时应先切断电源，故B错误，符合题意；
C．只要靠近高压带电体就可能会发生高压电弧触电，接触低压带电体也可能触电，对人体造成伤害，故C正确，不符合题意；
D．达到使用寿命的插座、导线和家用电器都可能出现导线绝缘皮破损，使用时容易引发触电或短路，造成安全事故，因此要及时更换，故D正确，不符合题意。
故选B。
12．B
【详解】
A．由于保险丝的电阻率大、熔点低，而铜丝的电阻率小、熔点高，所以比较长短、粗细均相同的保险丝和铜丝，保险丝的电阻比铜丝的大，故A正确，不符合题意；
B．由图知道，保险丝和铜丝串联，由于串联电路电流处处相等，故B错误，符合题意；
C．由Q=I2Rt知道，电流相同、通电时间相同，电阻大的产生的热量多，所以，电流通过保险丝产生的热量比铜丝的多，故C正确，不符合题意；
D．若换用铜线作保险丝，由于铜丝的熔点高，当电路中电流过大时不会熔断，无法保护电路，所以，为了用电安全，禁止用铜丝代替保险丝，故D正确，不符合题意。
故选B。
13．B
【详解】
A．保险丝必须接在火线上，故A正确，不符合题意；
B．开关要接在火线和灯泡之间。故B错误，符合题意；
C．三孔插座的上孔接地线，左孔接零线，右孔接火线，故C正确，不符合题意；
D．双控插座的左孔接零线，右孔接火线，故D正确，不符合题意。
故选B。
14．A
【详解】
A．接入三孔插座能使用电器金属外壳接地，防止由于用电器的外壳带电而使人发生触电事故，故A正确；
B．保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大，故B错误；
C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯，故C错误；
D．A点与零线接通，B点与零线接通，C点与火线接通，用试电笔测试时，A点氖管不发光，B点氖管不发光，C点氖管发光，故D错误。
故选A。
15．D
【详解】
A．雷天不在大树下躲避，站在大树下躲避，容易发生雷击现象，故A错误；
B．自来水属于导体，手上有水时拔用电器的插头有可能使电流通过水传到人体上，使人体触电，故B错误；
C．雷雨天在室外使用手机打电话时所发射的电磁波容易引来雷电，造成触电事故，故C错误；
D．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电，故D正确。
故选D。
16． 开关 并 串
【详解】
[1]开关的作用是控制电路的通断，根据题意知道，若不插入插槽中，所有房间内的用电器都不工作，所以，房卡相当干路上的开关。
[2]由于各用电器之间工作情况互不影响，所以各用电器之间是并联。
[3]家庭电路中的开关应与被控制用电器串联，所以，电灯与控制它的开关是串联的。
17．B
【详解】
开关断开，没有电流经过灯泡，故A点试电笔不发光，接触与火线相连的B点时，试电笔会发光，由于没有电流经过C，故C点试电笔不发光，综上所述，能够让试电笔发光的只有B点。
18． a 左
【详解】
根据安全用电原则，两孔插座接入家庭电路时左孔接零线，右孔接火线，灯泡通过开关接入家庭电路时，开关必须接在火线上，故线a是火线；由乙图可知当用测电笔测量两孔时，当测电笔插入右孔时测电笔发光，故插座的左孔接零线．
19． 并联 短路 总功率过大
【详解】
[1]并联电路各支路电压相等，家用电器并联时，各家用电器都正常工作，并且互不影响。
[2][3]电路中的电流过大会导致空气开关“跳闸”，电流过大的原因可能是：电热水壶插头内部发生短路；也可能是接入电热水壶后使得电路中用电器的总功率过大，造成干路电流过大。
20．丙
【详解】
才材料、长度的相同的保险丝，横截面积越小的保险丝，即越细的保险丝电阻越大，根据公式Q=I2Rt可知，在电流和通电时间相同的情况下，细的保险丝产生的热量多，温度更容易升高，更容易达到保险丝的熔点，因此丙图的保险丝更容易烧断。
21． 温度低、相对湿度高，蒸发慢 三线 液化 C D
【详解】
(1)[1]根据文中“温度低、相对湿度高，蒸发慢，所以南方的冬季经常会出现衣物久晾不干甚至发出异味的情况”，可以得知此问的答案。
(2)[2]三孔插座的第三个孔接地线，地线接用电器的金属外壳，当用电器漏电时，使用三线插头是为了防止漏电时对人体造成伤害。
(3)[3]根据文中“由风机将潮湿空气抽入机内，由毛细管中流出的液态冷媒通过蒸发器汽化，此时空气中的水蒸气变成水珠，汇聚到水箱中”，可知水箱中的水是由水蒸气液化形成的。
(4)[4]A．压缩机与风机总是同时启动同时关闭，不能说明它们是串联的，也可能并联在电路中，由干路开关同时控制两用电器，故A错误。
B．当水位过高或湿度达到设定值时，电路都需要断开，所以两开关需要串联连接在电路中，故B错误
C．蒸发器中的冷媒汽化，需要从空气中吸收热量，导致空气的温度降低，会造成环境温度下降，故C正确。
D．进风口的空气被蒸发器吸收热量，所以除湿机工作时出风口的温度会低于进风口的温度，故D错误。
故选C。
(5)[5]湿度设置的越低，除湿器将空气湿度降至设定值所用的时间越多，除湿器工作的时间越长，由于室外的空气湿度很大，室内空气湿度极易变化，所以除湿器工作的间隔时间会变短，故D符合题意。
故选D。
22． 大地 见解析
【详解】
（1）[1]烧水壶电源线的插头有三个脚，稍长些的脚与烧水壶的金属外壳相连，当插入三孔插座时，就将烧水壶的金属外壳与大地相连，以防触电。
（2）[2]电热丝与连接的导线串联，通过它们的电流相等，电热丝的电阻远大于导线的电阻，根据焦耳定律，在电流和通电时间相同时，电阻越大，产生的热量越多，所以电热水壶和插座之间的导线几乎不发热，而电热水壶的电热丝却很热。
23． 能 漏电 汽化 电流热效应
【详解】
（1）[1]依题意得，该电饼铛的额定电压为220V，在用电高峰时，实际电压为210V，小于额定电压，该电饼铛能使用。
（2）[2]金属箱体是导体，会导电，使用前，须将金属箱体接地是为了防止漏电时发生触电事件。
（3）[3]上下铛结构严密，烙制的食品松软适度，是因为烙制过程中减少水分吸热汽化成的水蒸气，使烙制食品的过程中基本不失水分，外黄里嫩。
（4）[4]电饼铛受潮有微量漏电，可通电加热五分钟以上进行排除，其道理是利用电流热效应，即通电过程中，电饼铛中的导线有电流通过，电流做功，将电能转化为内能，产生热量，水分吸热汽化。
24． 焦耳 功率（或者电功率） A 变阻器（或者滑动变阻器） A
【详解】
(1)[1]在国际单位制中，焦耳是热量的基本单位。
[2]在国际单位制中，功率的基本单位是瓦特。
(2)[3]当插头插入插座时，为了让用电器的金属外壳先接地，插头上接地的金属片最长，即大地相连的是三脚插头中的A脚。
[4]三脚插头的电路元件符号是。
(3)[5][6]因为灯泡变亮，说明电路中的电流变大，电阻变小，所以夹子应该向A端移动，此时该元件相当于滑动变阻器。
25． B A
【详解】
(1)[1]读图可知，测电笔的使用方法正确，但当试电笔插入插座时，氖管不会亮，说明接触的是零线。
故选B。
(2)[2]三孔插座的左孔接零线，右孔接火线，上孔接地线，故插头的3号脚应接火线。
故选A。
26． P 0 C 1000 30000 840s或14min
【详解】
（1）[1][2]由图可知，P接入电路中，所以P接零线，Q接地线，正常情况下，零线和地线之间的电压为0V。
（2）[3]为安全起见，需在电路中安装一总开关，该开关最好应安装在火线上，即开关接在C处。
（3）[4][5]电热器在旋钮开关旋到位置T（2、3位置）时，电路为R1的简单电路，电功率
当旋钮开关旋到位置M（3、4位置）时，R1与 R2串联，通电1min产生的热量
（4）[6]水的质量
m=ρ水V=1×103kg/m3×10×10-3m3=10kg
要使水温升高20摄氏度，水吸收的热量
Q吸=c水m水t=4.2×103J/(kg·℃)×10kg×20℃=8.4×105J
所用时间
