人教版八年级下 12.1 杠杆 同步练习
一、单选题

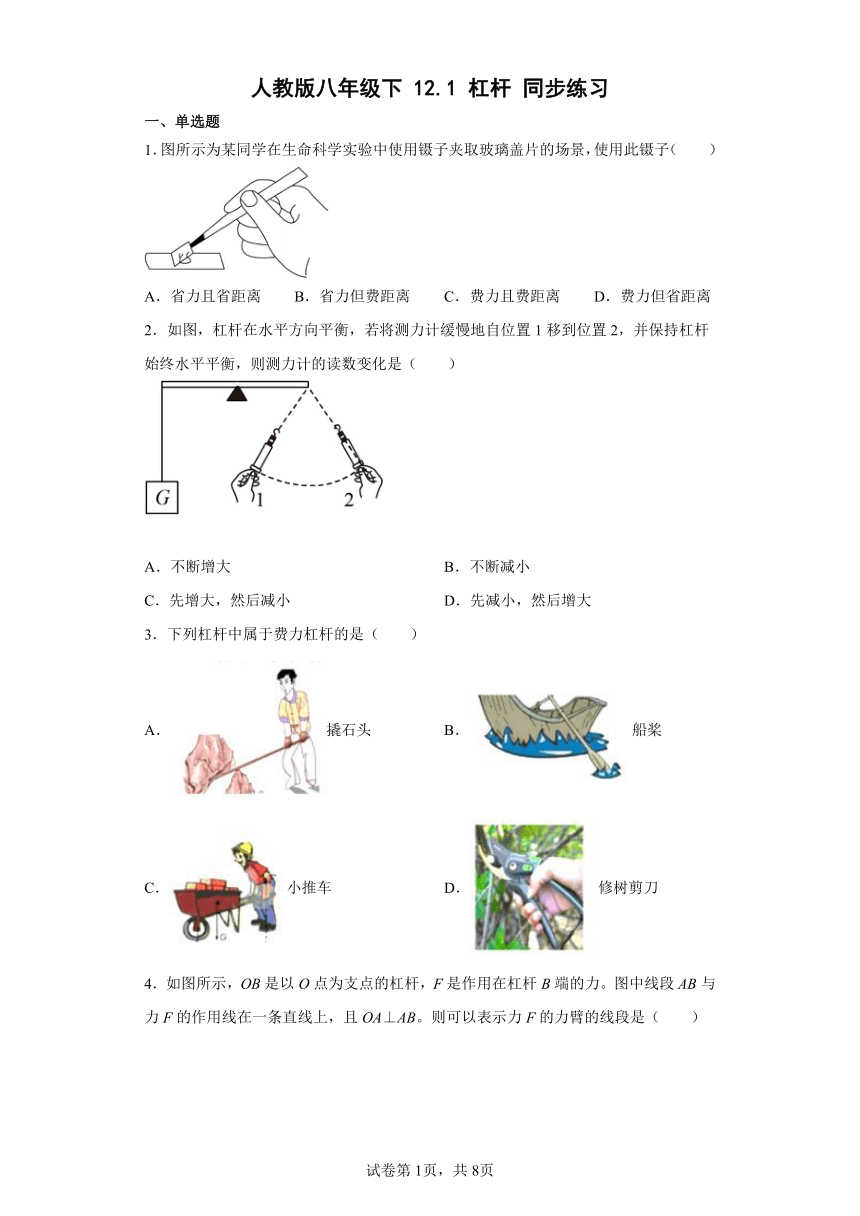

1.图所示为某同学在生命科学实验中使用镊子夹取玻璃盖片的场景,使用此镊子(  )
A.省力且省距离 B.省力但费距离 C.费力且费距离 D.费力但省距离
2.如图,杠杆在水平方向平衡,若将测力计缓慢地自位置1移到位置2,并保持杠杆始终水平平衡,则测力计的读数变化是(  )
A.不断增大 B.不断减小
C.先增大,然后减小 D.先减小,然后增大
3.下列杠杆中属于费力杠杆的是(  )
A.撬石头 B.船桨
C.小推车 D.修树剪刀

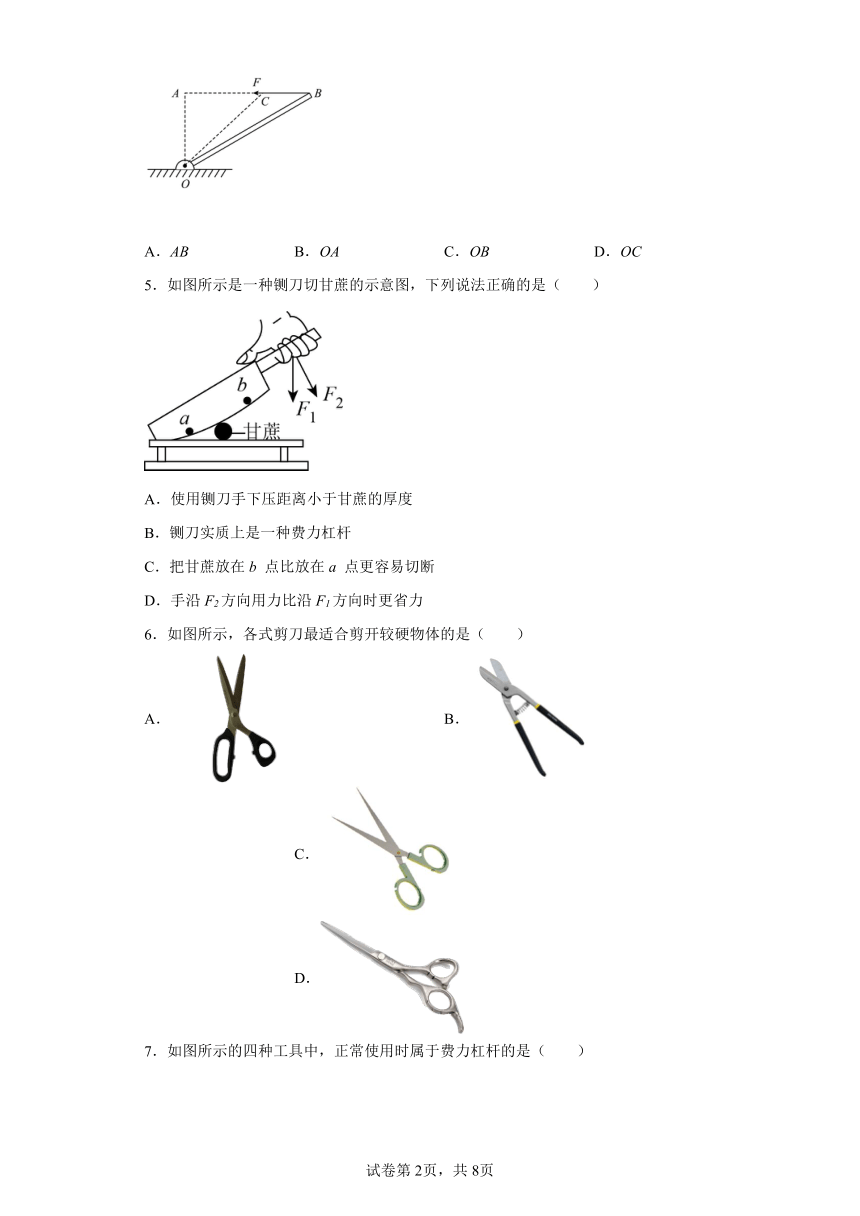

4.如图所示,OB是以O点为支点的杠杆,F是作用在杠杆B端的力。图中线段AB与力F的作用线在一条直线上,且OA⊥AB。则可以表示力F的力臂的线段是(  )
A.AB B.OA C.OB D.OC
5.如图所示是一种铡刀切甘蔗的示意图,下列说法正确的是(  )
A.使用铡刀手下压距离小于甘蔗的厚度
B.铡刀实质上是一种费力杠杆
C.把甘蔗放在b 点比放在a 点更容易切断
D.手沿F2方向用力比沿F1方向时更省力
6.如图所示,各式剪刀最适合剪开较硬物体的是(  )
A. B. C. D.

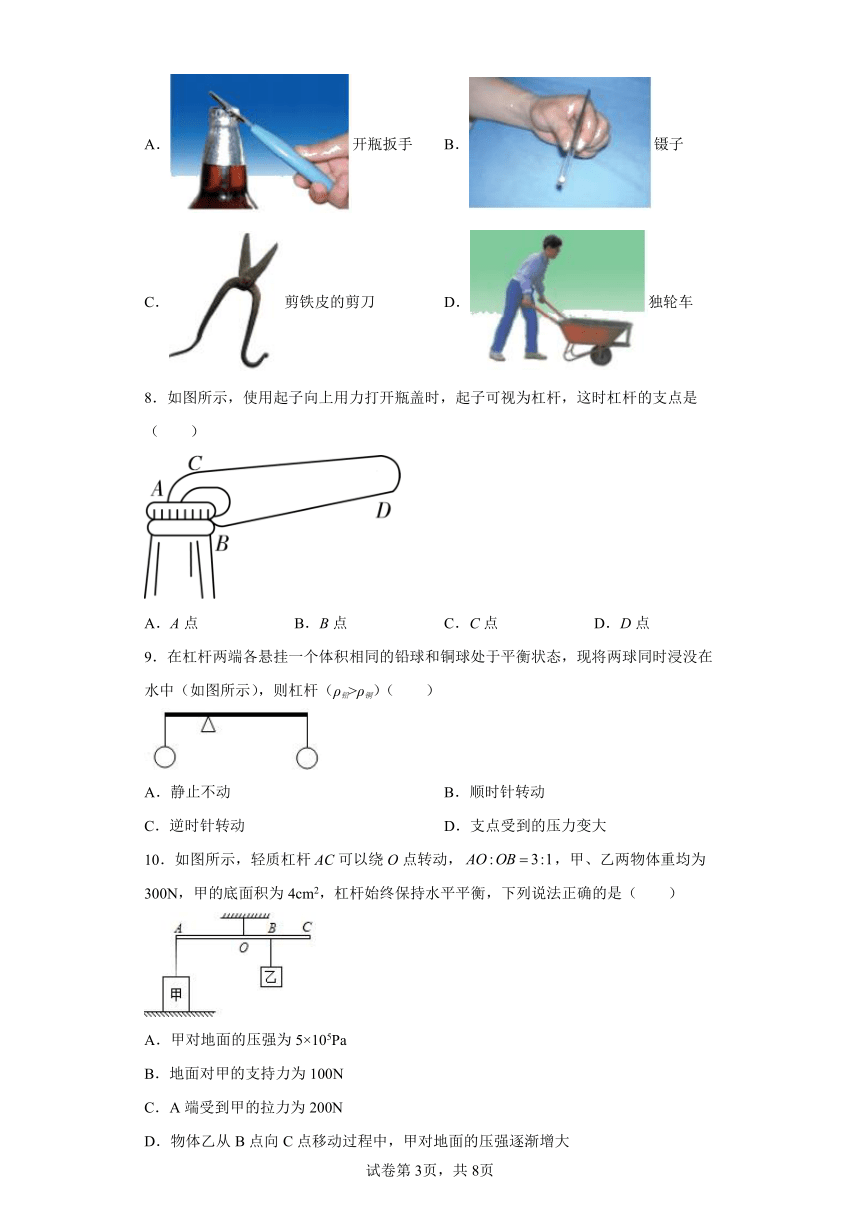

7.如图所示的四种工具中,正常使用时属于费力杠杆的是(  )
A.开瓶扳手 B.镊子
C.剪铁皮的剪刀 D.独轮车
8.如图所示,使用起子向上用力打开瓶盖时,起子可视为杠杆,这时杠杆的支点是 (  )
A.A点 B.B点 C.C点 D.D点
9.在杠杆两端各悬挂一个体积相同的铅球和铜球处于平衡状态,现将两球同时浸没在水中(如图所示),则杠杆(ρ铅>ρ铜)(  )
A.静止不动 B.顺时针转动
C.逆时针转动 D.支点受到的压力变大
10.如图所示,轻质杠杆AC可以绕O点转动,,甲、乙两物体重均为300N,甲的底面积为4cm2,杠杆始终保持水平平衡,下列说法正确的是(  )
A.甲对地面的压强为5×105Pa
B.地面对甲的支持力为100N
C.A端受到甲的拉力为200N
D.物体乙从B点向C点移动过程中,甲对地面的压强逐渐增大

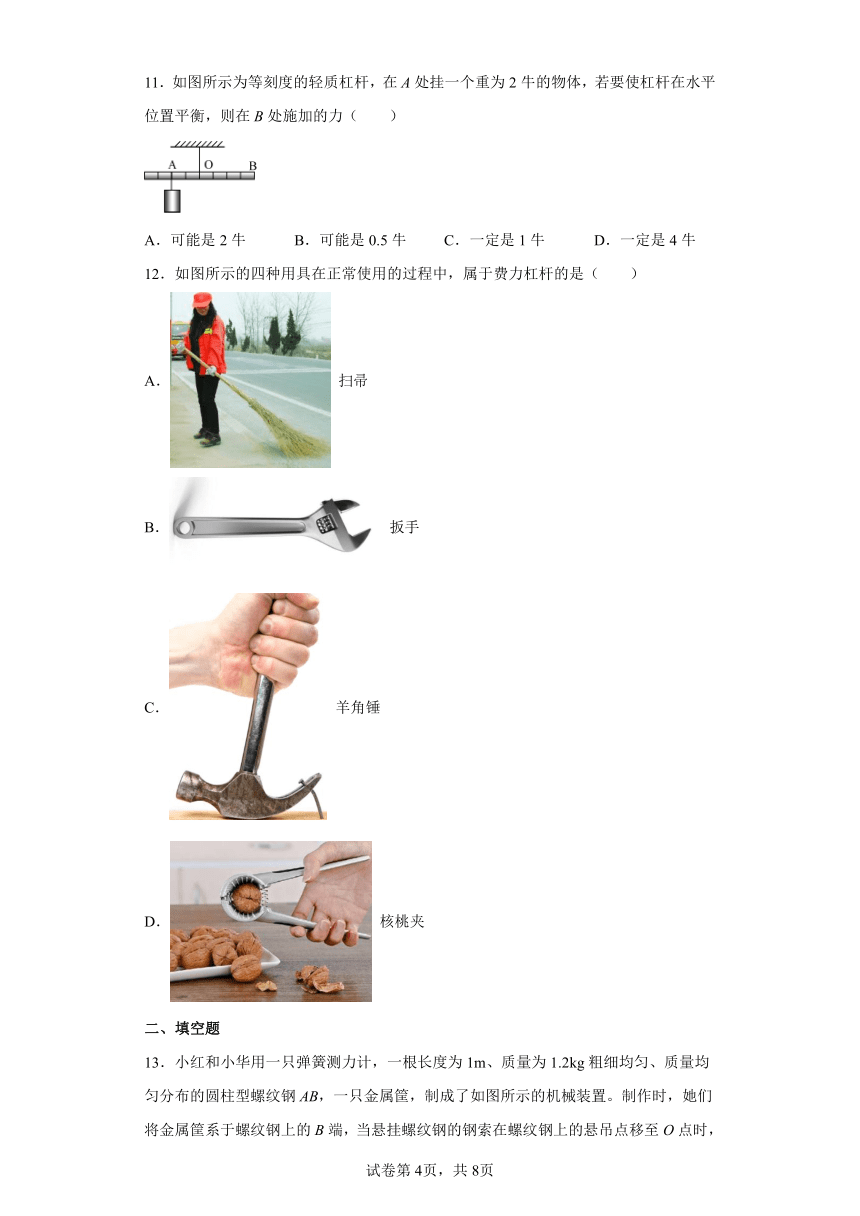

11.如图所示为等刻度的轻质杠杆,在A处挂一个重为2牛的物体,若要使杠杆在水平位置平衡,则在B处施加的力(  )
A.可能是2牛 B.可能是0.5牛 C.一定是1牛 D.一定是4牛
12.如图所示的四种用具在正常使用的过程中,属于费力杠杆的是(  )
A. 扫帚
B. 扳手
C. 羊角锤
D. 核桃夹
二、填空题

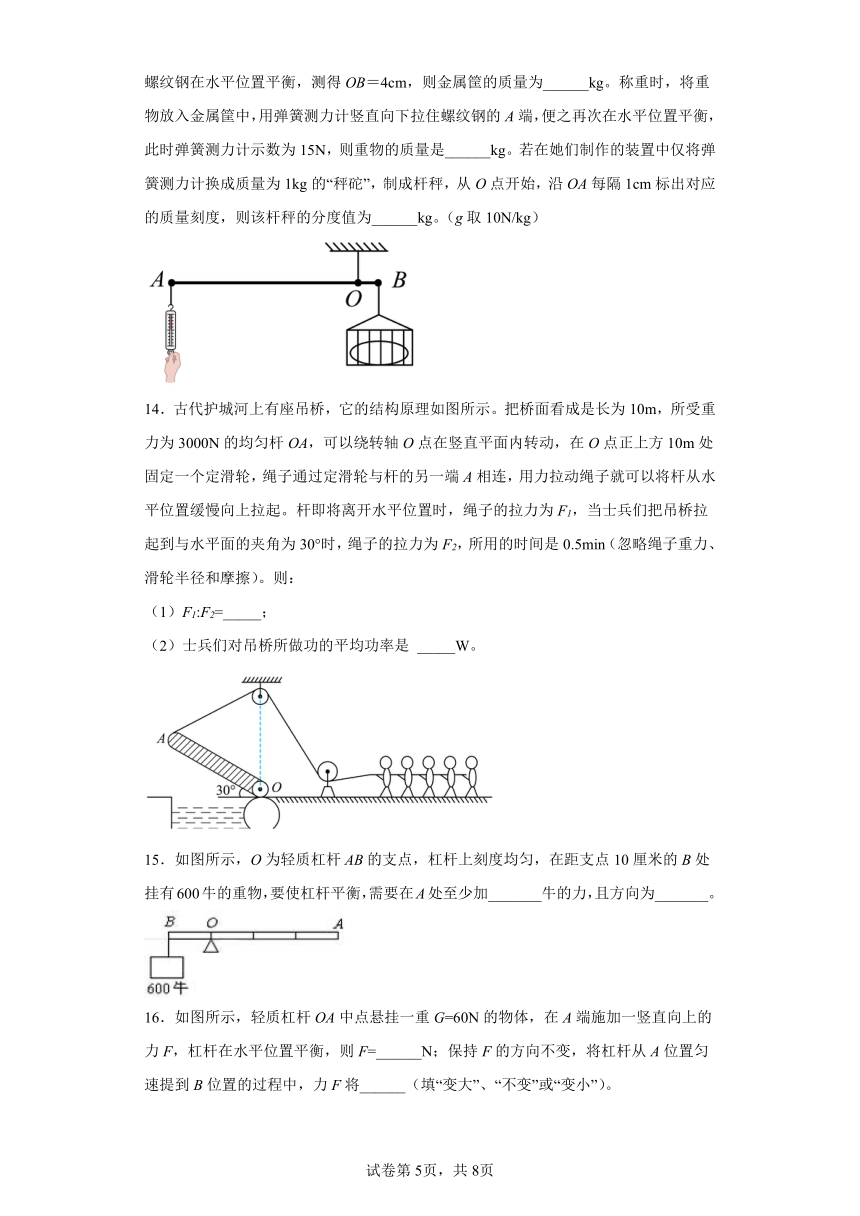

13.小红和小华用一只弹簧测力计,一根长度为1m、质量为1.2kg粗细均匀、质量均匀分布的圆柱型螺纹钢AB,一只金属筐,制成了如图所示的机械装置。制作时,她们将金属筐系于螺纹钢上的B端,当悬挂螺纹钢的钢索在螺纹钢上的悬吊点移至O点时,螺纹钢在水平位置平衡,测得OB=4cm,则金属筐的质量为______kg。称重时,将重物放入金属筐中,用弹簧测力计竖直向下拉住螺纹钢的A端,便之再次在水平位置平衡,此时弹簧测力计示数为15N,则重物的质量是______kg。若在她们制作的装置中仅将弹簧测力计换成质量为1kg的“秤砣”,制成杆秤,从O点开始,沿OA每隔1cm标出对应的质量刻度,则该杆秤的分度值为______kg。(g取10N/kg)
14.古代护城河上有座吊桥,它的结构原理如图所示。把桥面看成是长为10m,所受重力为3000N的均匀杆OA,可以绕转轴O点在竖直平面内转动,在O点正上方10m处固定一个定滑轮,绳子通过定滑轮与杆的另一端A相连,用力拉动绳子就可以将杆从水平位置缓慢向上拉起。杆即将离开水平位置时,绳子的拉力为F1,当士兵们把吊桥拉起到与水平面的夹角为30°时,绳子的拉力为F2,所用的时间是0.5min(忽略绳子重力、滑轮半径和摩擦)。则:
(1)F1:F2=_____;
(2)士兵们对吊桥所做功的平均功率是 _____W。
15.如图所示,O为轻质杠杆AB的支点,杠杆上刻度均匀,在距支点10厘米的B处挂有600牛的重物,要使杠杆平衡,需要在A处至少加_______牛的力,且方向为_______。
16.如图所示,轻质杠杆OA中点悬挂一重G=60N的物体,在A端施加一竖直向上的力F,杠杆在水平位置平衡,则F=______N;保持F的方向不变,将杠杆从A位置匀速提到B位置的过程中,力F将______(填“变大”、“不变”或“变小”)。
三、综合题
17.如图甲和乙所示是人们从地面上搬起重物常用的两种做法:弯腰或人下蹲弯曲膝盖把它搬起来。这两种做法哪种方法好呢?下面通过建立模型来研究这一问题。我们把脊柱简化为杠杆,如图丙所示,搬起重物的过程中,脊柱可绕骶骨(轴)O转动,脊柱与水平面的夹角(即杠杆与水平面的夹角)为α,腰背部复杂肌肉的等效拉力F1作用在A点,其实际作用方向与脊柱夹角为12°且保持不变,重物对人有一个向下的拉力F2,作用在肩关节B点。
①当α角增大时,F2的力臂l2将______,F1将______(选填“变大”、“不变”或“变小”);
②如果考虑人上半身的重力,那么腰背部肌肉的实际拉力大小将比丙图中F1要______(选填“大”或“小”);
③根据丙图的分析,对比甲、乙两种搬箱子的方法,可知:图______(选填“甲”或“乙”)的姿势比较正确。
18.如图所示为某学校厕所内自动冲水装置简化的原理图,这种装置能定时为便池冲水。注水口通过阀门控制可保持细小水流不停地向水箱内注水。活塞下方有支撑销(体积不计)支撑,随着水位的升高,当活塞被顶起时水由冲水口快速流出,当两侧液面相平时,活塞落下,冲水结束;杠杆AB处在水平位置,O为支点,OA:OB=1:2,A端通过竖直顶杆AC与活塞相连,连接配重M的细绳通过定滑轮竖直作用在B端。已知活塞的横截面积S1=10cm2,右侧蓄水箱的横截面积为S2=0.12m2,注水速度为20cm3/s,配重M的质量m=0.5kg,密度物=2.0×103kg/m3,不计杆AB、顶杆AC、绳及活塞的重力,不计摩擦,不考虑冲水所用的时间,水=1.0×103kg/m3,g=10N/kg,设活塞刚被顶起时,杠杆水平,两侧水面高度差为h,求:
(1)配重M所受浮力F浮;
(2)两侧水面高度差h;
(3)前后两次冲水的时间间隔;
(4)若将配重M更换成相同材料体积较小的物体,装置的其它部分不变,则前后两次冲水的时间间隔怎样变化 此方法能否起到节水的作用
19.请你解释装修时几个常见的现象
(1)现象一:屋内开着的门,从窗口进来的一阵风吹过后,如图甲所示,门会自动关上、你用什么物理知识解释:______;
(2)现象二:当门关上时,有时门会被风吹开,而在门与门概之间垫上几层纸后,如图乙所示,门不会被吹开,主要原因是:______;
(3)现象三:如图丙所示,用固定在墙上的三角支架ABC放置空调整外机。如果A处螺钉松脱,则支架会绕______点倾翻。已知AB长40cm,AC长30cm,室外机的重力为300N,正好处在AB中点处,则A处螺钉的水平拉力为______N(支架重力不计)。为了安全,室外机的位置应尽______(选填“靠近”或“远离”)墙壁。
20.小明家有个木衣架,有一次放学回家他把书包挂在衣架A处,衣架倒了下来,小明是个聪明的孩子,他分析了衣架倒下来的原因后,测量了如下的数据:书包质量5千克:木衣架质量3千克;圆底盘直径30厘米;其他数据如图,衣架受到重力的作用线经过圆底盘的圆心。
(1)请你通过过程性计算,解释衣架倒下来的原因;
(2)为了防止衣架倒下来,请你提出了改进意见,至少说出2种方法。
21.(1)杠杆是最简单的机械之一、阿基米德发现的杠杆原理即杠杆平衡条件为 ___________(用公式表示)。
(2)在探究杠杆平衡条件的实验中,调节杠杆使其在水平位置平衡,好处是 ___________。
(3)如图所示,杠杆左端悬挂重物G,右端施加竖直向下的动力F,使杠杆在此位置静止,画出图中动力F的力臂l。___________
(4)若将重物匀速提升一定高度,且动力方向始终竖直向下(忽略杠杆自身重力和摩擦的影响),则动力F大小将 ___________。
试卷第1页,共3页
试卷第1页,共3页
参考答案:
1.D
【详解】
使用镊子夹取玻璃盖片时,动力臂小于阻力臂,所以镊子是一个费力杠杆,好处是省距离。
故选D。
2.D
【详解】
1、2位置施力的力臂如图所示:
当施加的动力垂直于杠杆时,动力臂最长,因为杠杆始终在水平位置保持平衡,阻力和阻力臂一定,所以此时的动力最小;而在1、2位置施力时,动力臂较小,由杠杆平衡条件可知,此时动力较大;所以,从位置1移动到2的过程中,动力F先减小再增大,故ABC不符合题意,D符合题意。
故选D。
3.B
【详解】
A.从图中可以看到,撬石头时,支点是木棒与中间石头的接触点,左边石头对木棒的压力是阻力,右边的人对木棒的压力是动力,很明显看到动力臂大于阻力臂,则它属于省力杠杆,故A不符合题意;
B.从图中可以看到,船桨划船时,支点是船桨与船的接触点,人划船时出的力是动力,水对船桨的推力是阻力,人手对船桨的作用点距离支点较近,水对船桨的作用点距离支点较远,动力臂小于阻力臂,则它属于费力杠杆,故B符合题意;
C.从图中可以看到,工人使用小推车工作时,支点是小推车的下面车轮中间点,人手往上抬的力是动力,小推车自身的重力是阻力,人手对小推车的作用点距离支点较远,小推车自身的重力作用点距离支点较近,动力臂大于阻力臂,则它属于省力杠杆,故C不符合题意;
D.从图中可以看到,修树剪刀使用时,剪刀中间点作为支点,人手出的力是动力,剪刀受到树木的力是阻力,人手对剪刀的作用点距离支点较远,树木对剪刀的作用点距离支点较近,动力臂大于阻力臂,则它属于省力杠杆,故D不符合题意。
故选B。
4.B
【详解】
力臂是过支点O向力F的作用线做的垂线,则图中OA可表示力F的力臂。
故选B。
5.D
【详解】
AB.铡刀在使用时动力臂大于阻力臂,所以铡刀实质上是一种省力杠杆,省力杠杆费距离,使用铡刀时手下压的距离大于甘蔗的厚度,故AB错误;
C.由图知,甘蔗放在b点比a点时的阻力臂更大,而甘蔗对铡刀的阻力一定,此时动力臂一定,根据杠杆的平衡条件可知,动力会更大,会更不容易切断,故C错误;
D.由图知,手沿F2方向用力比沿F1方向用力时的动力臂要大,而阻力、阻力臂一定,根据杠杆平衡条件可知,沿F2方向用力动力更小,即更省力,故D正确。
故选D。
6.B
【详解】
动力臂比阻力臂大的倍数越多,越省力,越适合剪开较硬物体,四个图中B图中的动力臂最大,阻力臂最小,故使用B剪刀最适合剪开较硬物体,故ACD不符合题意,B符合题意。
故选B。
7.B
【详解】
A.开瓶扳手在使用过程中,动力臂大于阻力臂,是省力杠杆,故A不符合题意;
B.镊子在使用过程中,动力臂小于阻力臂,是费力杠杆,故B符合题意;
C.剪铁皮的剪刀在使用过程中,动力臂大于阻力臂,是省力杠杆,故C不符合题意;
D.独轮车在使用过程中,动力臂大于阻力臂,是省力杠杆,故D不符合题意。
故选B。
8.A
【详解】
在用启子开汽水瓶盖的过程中,受施力方向向上,启子绕启子与瓶盖的前接触点A转动,所以A点为支点,故BCD不符合题意,A符合题意。
故选A。
9.C
【详解】
因铅球和铜球体积相同,ρ铅>ρ铜,由m=ρV可知,m铅>m铜,则
G铅>G铜
由杠杆平衡条件可知
G铅×L1=G铜×L2
并且
L1<L2
将两球同时浸没在水中,由F浮=ρ水gV排可知,两球受到的浮力相等;由杠杆平衡条件可得,左边
(G铅﹣F浮)L1=G铅×L1﹣F浮L1
右边
(G铜﹣F浮)L2=G铜×L2﹣F浮L2
因为L1<L2,所以
G铅×L1﹣F浮L1>G铜×L2﹣F浮L2
故左端下沉,即杠杆逆时针转动,故C选项正确。
故选C。
10.A
【详解】
ABC.由杠杆平衡条件可得,A端受到甲的拉力为

甲对地面的压力为
因压力与支持力是一对相互作用力,则支持力为200N
甲对地面的压强为
故A正确,B、C错误;
D.由杠杆平衡条件知,当物体由B向C移动的过程中,力臂OB与OA的比值增大,则A点的拉力增大,故甲对地面的压强逐渐减小,故D错误。
故选A。
11.A
【详解】
设杠杆每一格长度是L,当B处的作用力与杠杆垂直向下时,力臂最大,此时作用力最小,由杠杆平衡条件可得

解得
当作用在B处的力与杠杆不垂直时,力臂小于4L,作用力大于1N,因此要使杠杆平衡,作用在B处的力F≥1N,故A符合题意,BCD不符合题意。
故选A。
12.A
【详解】
扫帚在使用时动力臂小于阻力臂,费力但省距离;扳手、羊角锤与核桃夹在使用时动力臂大于阻力臂,省力但费距离。
故选A。
13. 13.8 36 0.25
【详解】
[1]螺纹钢重力
G=mg=1.2kg×10N/kg=12N
因为质量均匀分布,所以重力作用在重心位置,即中点,重心到O距离为
L1=0.5m-0.04m=0.46m
由杠杆平衡条件可知
G×L1=G1×OB
解得
金属筐的质量为
[2]因为之前已经调平衡,所以根据杠杆平衡条件可得
F×OA=G2×OB
解得
重物的质量是
[3]1kg的“秤砣”重力为
G3=m3g=1kg×10N/kg=10N
根据杠杆平衡条件最大物重为
最大质量为
OA=96cm,所以该杆秤的分度值为
14. :1 250
【详解】
(1)[1]杆即将离开水平位置,如下图知
AE=OE,OA=OD,
由勾股定理得
(OE)2+(AE)2=(OA)2,2OE2=OA2=(10m)2
可解得
OE=m
由杠杆的平衡条件有
F1×OE=G×OB

把吊桥拉起到与水平面的夹角为30°时,如下图知
AE′=5m,OA=10m,

(OE′)2+(AE′)2=(OA)2

(OE)2+(5m)2=(10m)2
所以解得
OE′=m
因为
(OC′)2+(BC)2=(OB)2

(OC′)2+(2.5m)2=(5m)2
所以
OC′=m,
根据杠杆平衡条件有
F2×OE′=G×OC′
那么
所以
F1:F2=N:1500N=:1
(2)[2]士兵们把吊桥拉起到与水平面的夹角为30°的过程中,桥的重心升高的距离为
克服重力做的功为
W=Gh=3000N×2.5m=7500J
由于不计绳重和摩擦,士兵做的功即为克服桥重做的功,即
W总=W=7500J
那么其平均功率为
15. 200 竖直向下
【详解】
[1][2]因为阻力和阻力臂一定,动力臂越长,动力越小,所以为最长的力臂,故在端作竖直向下的力;根据杠杆平衡的条件可得
16. 30 不变
【详解】
[1]由杠杆平衡条件可得
所以拉力F的大小为
[2]由于重力方向始终竖直向下,拉力方向始终竖直向上,所以将杠杆从A位置匀速提到B位置的过程中,拉力F的力臂始终等于重物对杠杆中点拉力的力臂的2倍,所以拉力F大小不变。
17. 变小 变小 大 乙
【详解】
(1)[1] [2]先画出力臂的示意图:延长F2作用线,由支点作其作用线的垂线,L2是其力臂。如图:
由图可知:当α角增大时,力臂L2变小;由于拉力F1的方向与脊柱夹角始终为12°,且OA这段距离不变,则O点到F1作用线的距离不变,即动力臂不变,阻力为箱子的重力不变,根据杠杆平衡条件可知,F1变小。
(2)[3]如果考虑到人上半身的重力,由于上半身的重力会阻碍杠杆的转动,根据杠杆平衡条件可知:实际拉力将变大。
(3)[4]比较甲、乙两种姿势可知:甲的支点太高,在搬起物体时,阻力臂减小得慢,则腰背部复杂肌肉的等效拉力F1要比较长时间的使用较大的力,所以甲姿势不正确,乙姿势比较正确。
18.(1)2.5N;(2)0.5m;(3)3000s;(4)见详解
【详解】
解:(1)配重M所受浮力F浮
(2)细绳通过定滑轮竖直作用在B端的拉力
根据杠杆的平衡条件,杠杆A端的作用力为
即作用在活塞上的力为5N,则有
解得两侧水面高度差h
(3)前后两次冲水的时间间隔
(4)若将配重M更换成相同材料体积较小的物体,装置的其它部分不变,
减小,使 减小,h减小,则前后两次冲水的时间间隔减小,此方法不能起到节水的作用,要想节水,需减小注水速度。
答:(1)配重M所受浮力F浮=2.5N;
(2)两侧水面高度差h=0.5m;
(3)前后两次冲水的时间间隔为3000s。
19. 见解析 见解析 C 200 靠近
【详解】
(1)[1]风从门前吹过,门前空气流速大于门后空气流速,门前受到空气压强小于门后受到的空气压强,门后受到空气压力大于门前受到空气压力,所以门关上。
(2)[2]在门和门框之间垫几层纸后,通过增大压力的方法增大摩擦力,所以风不能将门吹开。
(3)[3]由图知道,用固定在墙上的三角支架ABC放置空调室外机。如果A处螺钉松脱,则支架会绕C点倾翻。
[4][5]C点是支点,空调受到重力而作用在支架上的力是阻力,由杠杆平衡条件知道
A处螺钉的水平拉力为
为了安全,即减小水平拉力F;即在AC、G不变的前提下,要减小AB,故A处螺钉的水平拉力室外机的位置应尽量靠近墙壁。
20.见解析
【详解】
解:(1)由图知道,衣架倒下时,是以底盘的右侧端点O为支点,如下图
书包的重力
G1=m1g=5kg×10N/kg=50N
木衣架的重力
G2=m2g=3kg×10N/kg=30N
圆盘的半径为
由图知道,以底盘的右侧端点O为支点,书包对衣架力和力臂的乘积
F1L1=50N×(25cm﹣15cm)=500N cm
衣架自身重力和力臂的乘积
F2L2=30N×15cm=450N cm
因为F1L1>F2L2,所以衣架倾倒。
(2)由题意知道,衣架倾倒的原因是两边力和力臂的乘积不相等造成的,所以要防止其倾倒,可减小挂物与其力臂的乘积或增大自重与其力臂的乘积,故方法有:
1、减小挂衣钩的长度
2、增大底盘的直径
3、圆盘底座换用大理石等密度更大的材料
4、在挂衣钩的对侧挂物品,等。
答:(1)因为F1L1>F2L2,所以衣架倾倒;
(2)1、减小挂衣钩的长度,2、增大底盘的直径,3、圆盘底座换用大理石等密度更大的材料,4、在挂衣钩的对侧挂物品。
21. F1l1=F2l2 便于测量力臂的大小 不变
【详解】
(1)[1]阿基米德发现的杠杆原理即杠杆平衡条件为:动力×动力臂=阻力×阻力臂,即
F1l1=F2l2
(2)[2]杠杆在水平位置平衡,力臂在杠杆上,这样做的好处是便于在杠杆上读出力臂的大小。
(3)[3]从支点O做力F的作用线的垂线,该垂线段即为动力F的力臂l,如图所示
(4)[4]保持动力F始终竖直向下,将重物缓慢提升时,动力臂和阻力臂的比值始终不变,阻力G不变,由杠杆平衡的条件可知拉力F的大小不变。
