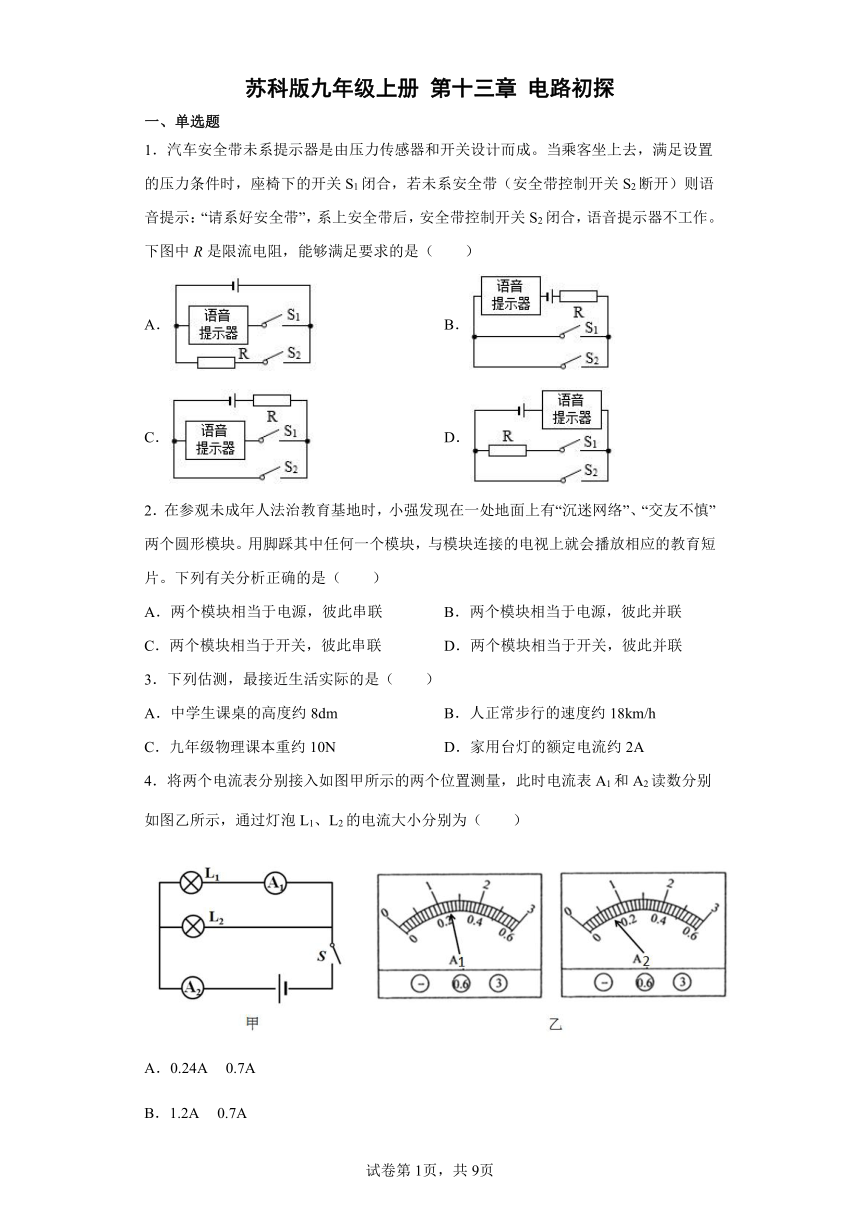

苏科版九年级上册第十三章电路初探 单元练习（有解析）

苏科版九年级上册 第十三章 电路初探
一、单选题
1．汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）则语音提示：“请系好安全带”，系上安全带后，安全带控制开关S2闭合，语音提示器不工作。下图中R是限流电阻，能够满足要求的是（　　）
A． B．
C． D．
2．在参观未成年人法治教育基地时，小强发现在一处地面上有“沉迷网络”、“交友不慎”两个圆形模块。用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是（　　）
A．两个模块相当于电源，彼此串联 B．两个模块相当于电源，彼此并联
C．两个模块相当于开关，彼此串联 D．两个模块相当于开关，彼此并联
3．下列估测，最接近生活实际的是（　　）
A．中学生课桌的高度约8dm B．人正常步行的速度约18km/h
C．九年级物理课本重约10N D．家用台灯的额定电流约2A
4．将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，通过灯泡L1、L2的电流大小分别为（　　）
A．0.24A 0.7A
B．1.2A 0.7A
C．0.24A 0.46A
D．1.2A 0.14A

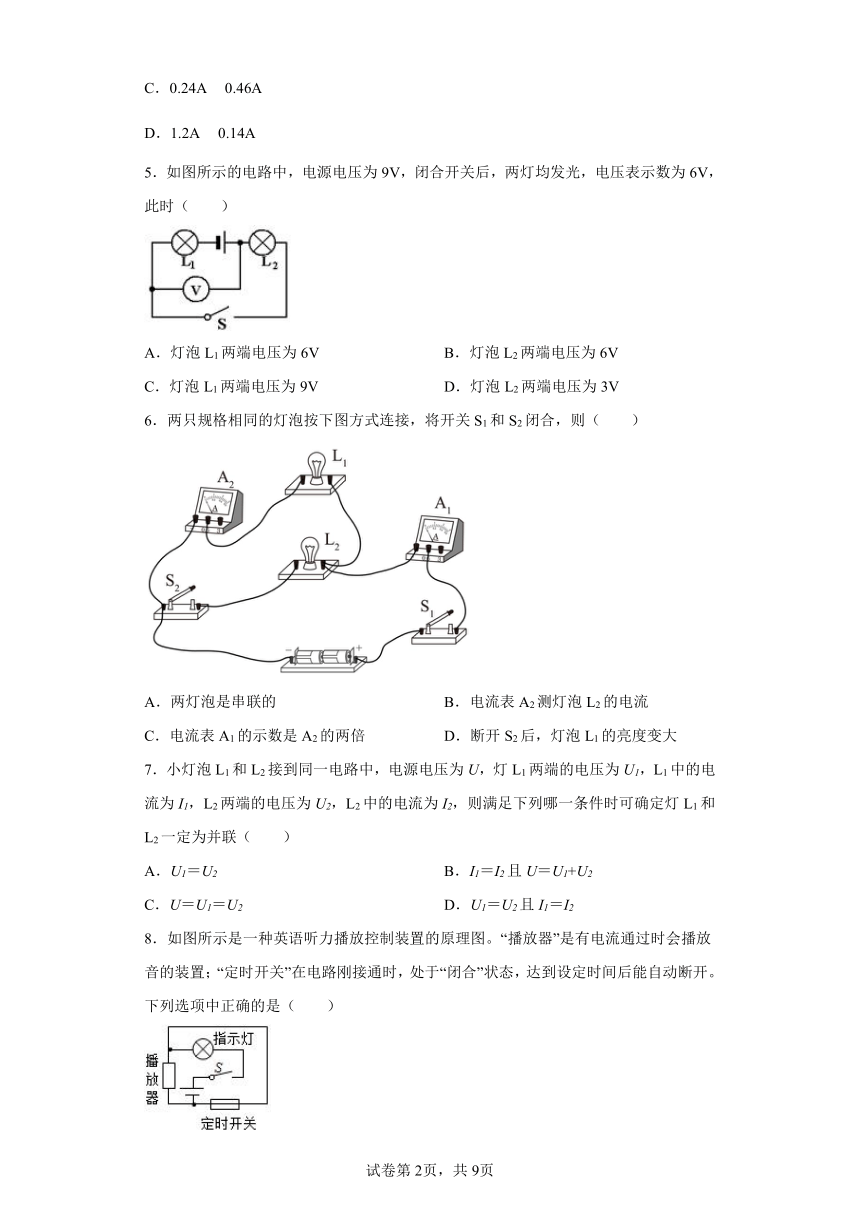

5．如图所示的电路中，电源电压为9V，闭合开关后，两灯均发光，电压表示数为6V，此时（　　）
A．灯泡L1两端电压为6V B．灯泡L2两端电压为6V
C．灯泡L1两端电压为9V D．灯泡L2两端电压为3V
6．两只规格相同的灯泡按下图方式连接，将开关S1和S2闭合，则（　　）
A．两灯泡是串联的 B．电流表A2测灯泡L2的电流
C．电流表A1的示数是A2的两倍 D．断开S2后，灯泡L1的亮度变大
7．小灯泡L1和L2接到同一电路中，电源电压为U，灯L1两端的电压为U1，L1中的电流为I1，L2两端的电压为U2，L2中的电流为I2，则满足下列哪一条件时可确定灯L1和L2一定为并联（　　）
A．U1＝U2 B．I1＝I2且U＝U1+U2
C．U＝U1＝U2 D．U1＝U2且I1＝I2
8．如图所示是一种英语听力播放控制装置的原理图。“播放器”是有电流通过时会播放音的装置；“定时开关”在电路刚接通时，处于“闭合”状态，达到设定时间后能自动断开。下列选项中正确的是（　　）
A．闭合开关S，指示灯立刻发光，播放器立刻播放声音
B．到达设定时间后，指示灯熄灭，播放器立刻开始播放声音
C．到达设定时间后，指示灯发光，播放器立刻开始播放声音
D．定时开关断开前后，“指示灯”和“播放器”分别处于并联和串联状态

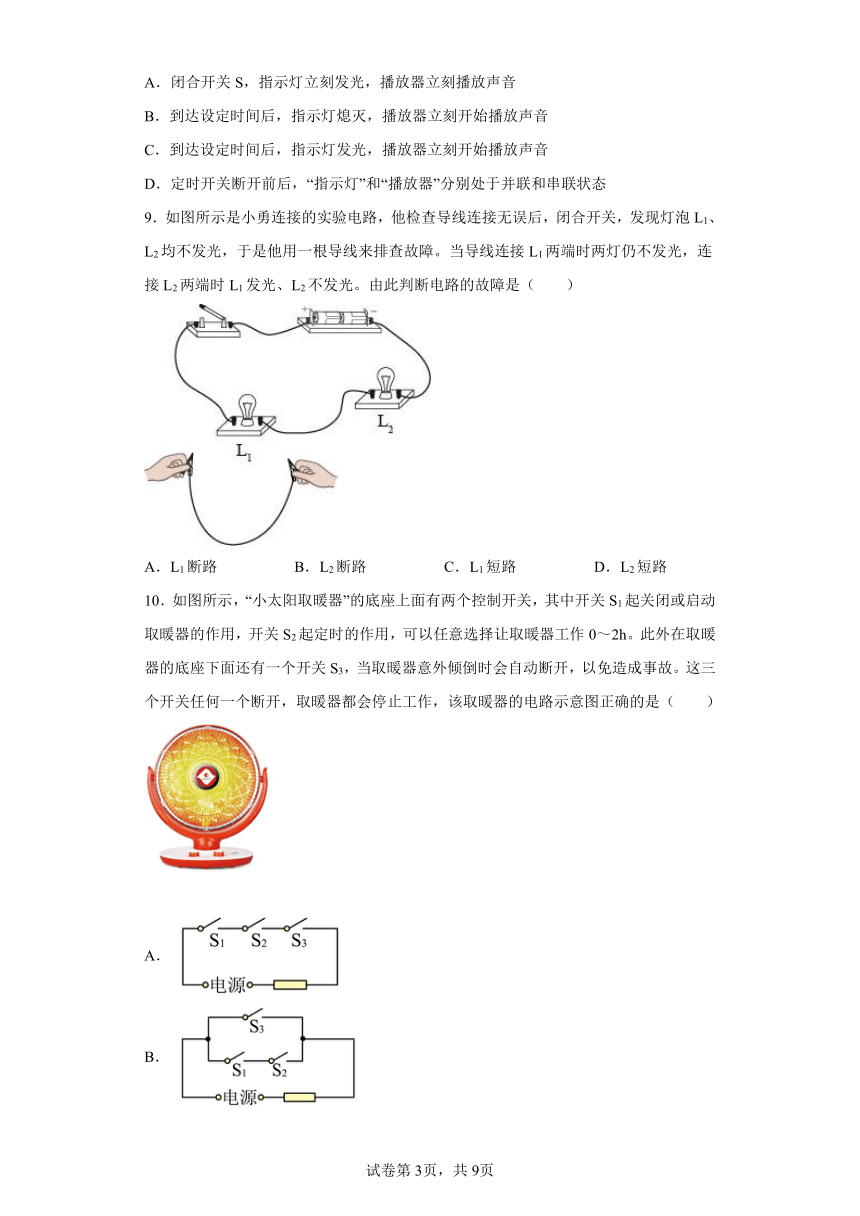

9．如图所示是小勇连接的实验电路，他检查导线连接无误后，闭合开关，发现灯泡L1、L2均不发光，于是他用一根导线来排查故障。当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光。由此判断电路的故障是（　　）
A．L1断路 B．L2断路 C．L1短路 D．L2短路

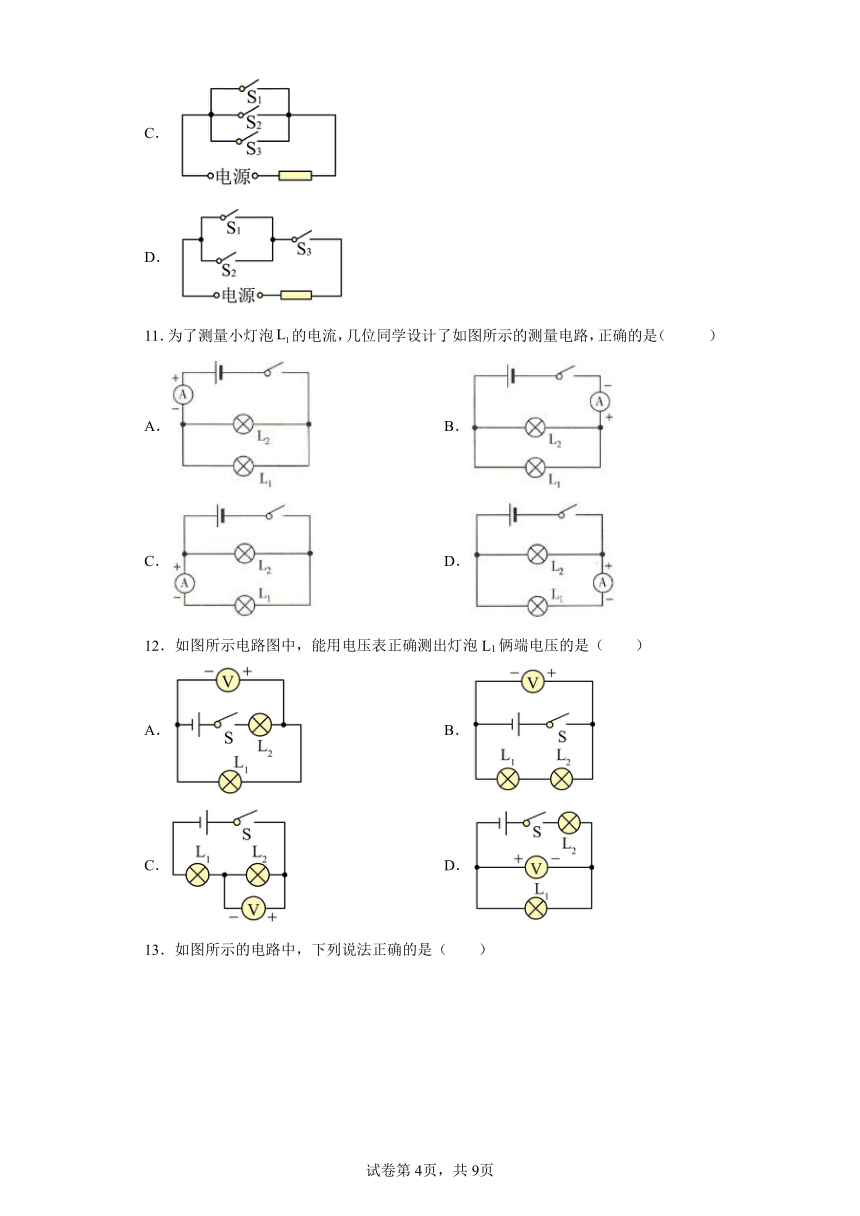

10．如图所示，“小太阳取暖器”的底座上面有两个控制开关，其中开关S1起关闭或启动取暖器的作用，开关S2起定时的作用，可以任意选择让取暖器工作0～2h。此外在取暖器的底座下面还有一个开关S3，当取暖器意外倾倒时会自动断开，以免造成事故。这三个开关任何一个断开，取暖器都会停止工作，该取暖器的电路示意图正确的是（　　）
A．
B．
C．
D．
11．为了测量小灯泡的电流，几位同学设计了如图所示的测量电路，正确的是（ ）
A． B．
C． D．
12．如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（　　）
A． B．
C． D．

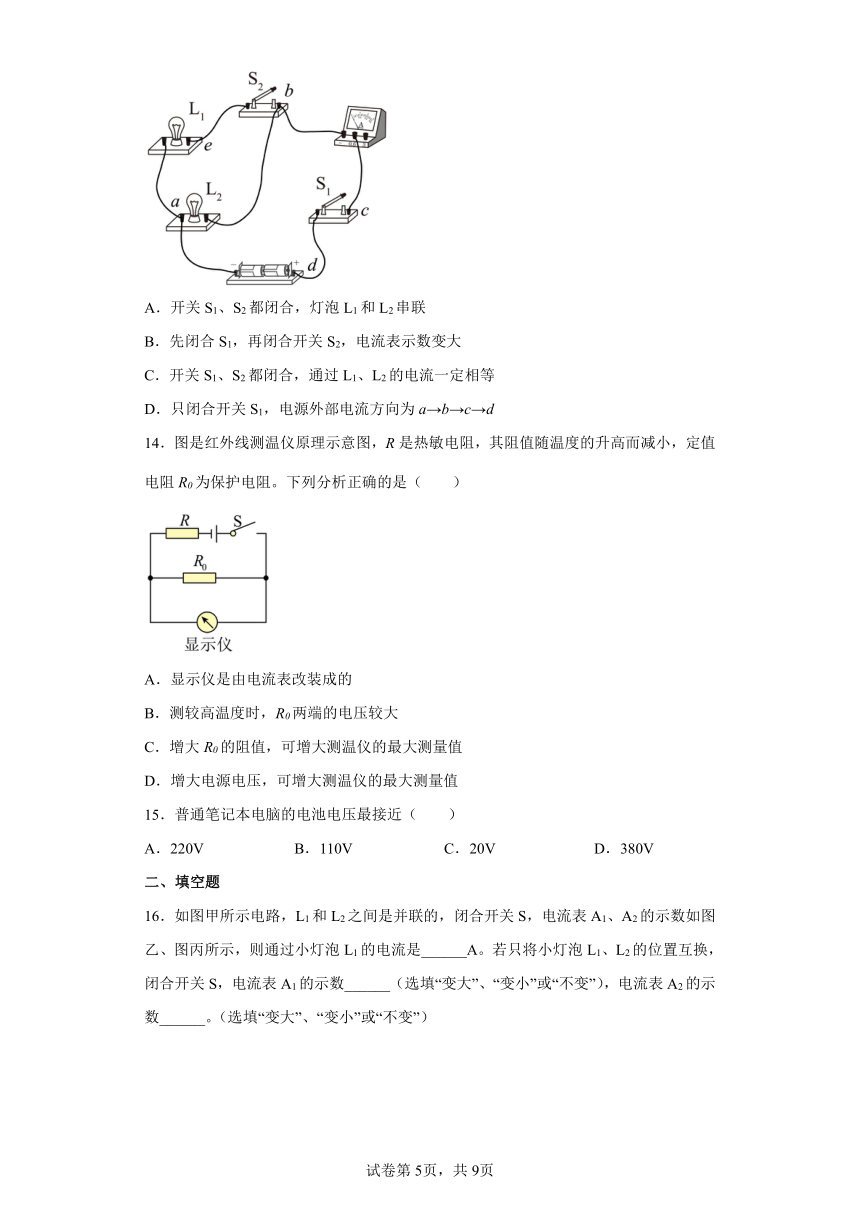

13．如图所示的电路中，下列说法正确的是（　　）
A．开关S1、S2都闭合，灯泡L1和L2串联
B．先闭合S1，再闭合开关S2，电流表示数变大
C．开关S1、S2都闭合，通过L1、L2的电流一定相等
D．只闭合开关S1，电源外部电流方向为a→b→c→d
14．图是红外线测温仪原理示意图，R是热敏电阻，其阻值随温度的升高而减小，定值电阻R0为保护电阻。下列分析正确的是（ ）
A．显示仪是由电流表改装成的
B．测较高温度时，R0两端的电压较大
C．增大R0的阻值，可增大测温仪的最大测量值
D．增大电源电压，可增大测温仪的最大测量值
15．普通笔记本电脑的电池电压最接近（　　）
A．220V B．110V C．20V D．380V
二、填空题
16．如图甲所示电路，L1和L2之间是并联的，闭合开关S，电流表A1、A2的示数如图乙、图丙所示，则通过小灯泡L1的电流是______A。若只将小灯泡L1、L2的位置互换，闭合开关S，电流表A1的示数______（选填“变大”、“变小”或“不变”），电流表A2的示数______。（选填“变大”、“变小”或“不变”）
17．如图所示，图甲中电压表的分度值为 ______ V，读数为 ______ V；若使用前出现如图乙所示的情况，则原因是 ______ 。
18．给电动车充电过程中，车载蓄电池相当于______（选填“用电器”或“电源”）。将与玻璃棒摩擦后的丝绸靠近带负电的轻质小球时会相互______（选填“排斥”或“吸引”）。
19．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则通过灯L1的电流为________A。
20．如图所示电路中，电源电压不变，开关S闭合，若此时R1、R2串联，且甲、乙两表指针偏转幅度相同，则甲乙两表的示数之比为______，此时，R1、R2的电压之比为______。
三、综合题
21．如图甲所示为小明连接的电路。
(1)闭合开关，灯泡______（选填“亮”或“不亮”），灯泡______烧坏（选填“可能” 或“不可能”）；
(2)小明发现有一条导线多余，请你在多余的导线上打“×”，并在图乙方框中画出正确的电路图；______
(3)去电多余导线后闭合开关，电流应该由______（选填“A 到 B”或“B 到 A”）经过灯泡。
(4)若用发光二极管替换小灯泡，闭合开关发光二极管不亮，经检查电路连接无误且电路元件完好，小明的判断是由于发光二极管具有 ______性，连接时正负极接反了造成的。
22．阅读短文回答问题
用所学过的知识回答如图所示的电路问题。
（1）如图甲所示，把玻璃珠接入电路中，闭合开关S，发现小灯泡L不发光，说明玻璃球是______；现给玻璃珠加热，当玻璃珠加热到红炽状态时，发现小灯泡L发光说明处于红赤状态的玻璃珠是______（以上两空均选填“导体”或“绝缘体”）；
（2）如图乙所示的是一个封闭的电路盒，盒面上有两个灯泡和一个开关，拨动开关，两个灯泡或一齐亮、或一齐灭；
①有同学说，这两个灯泡是串联的，你认为这位同学的看法______正确（选填“一定”或“不一定”），理由是______；
②不打开盒子，也无任何辅助器材，一位同学用以下方法即可判断出两灯的连接方式，请你帮他把方法补充完整：拧下其中一个灯泡，若另一个灯泡仍发光，则是______，若另一个灯泡不发光，则是______（以上两空均选填“串联”或“并联”）。
23．实验室有如下器材：符合要求的电源一个、规格不同的两个小灯泡、滑动变阻器、导线若干、开关一个。在串联电路中，流入第一个灯泡的电流用I1表示，流出第二个灯泡的电流用I2表示。请设计实验证明：在串联电路中，I2=I1。要求：
（1）画出实验电路图；
（2）写出简要的实验步骤。
24．读短文，回答问题：
榨汁机
一般榨汁机由主机、刀片、滤刀网、出汁口、推果棒、果汁杯、果渣桶、顶盖等组成，将苹果、橘子等不同水果榨出果汁，榨出的果汁比买来的果汁营养更丰富、味道更佳。使用前先将机架竖直对准主机放下，再将榨汁网底部对准电机轮压下，确认装配到位，然后装入顶盖，并扣上安全扣。
榨汁操作过程是：先将水果去皮去核，洗净备用，个头大于加料口的要切小；将果汁杯放于出汁口，集渣斗放于出渣口；接通电源，开启机器，电动机开始工作；将水果放入榨汁机，用推料杆压下，榨出新鲜美味的果汁流入果汁杯中。
（1）榨汁机中电动机工作时是将电能转化为______能；
（2）榨汁机工作时转动的刀片与水果直接接触，所以应选择硬度______的材料制作刀片（“大”或“小”）；
（3）若果汁从出汁口匀速流入如图杯中，杯底受到的压强p随着果汁流出时间t的关系，下列图像中描述正确的是( )
A、B、 C、 D、
（4）为保障安全，该榨汁机设置了电源开关S和安全开关S1。当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。下列电路图符合上述要求的是( )
A、 B、 C、 D、
（5）小明为探究榨汁机工作时的出汁率与哪些因素有关，各取一只不同的水果，发现出汁量不相等。就小明的探究过程，指出他探究过程中的不足是______。
25．如图（a）所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为如图（b）所示，则：
（1）电压表V1和V2的示数分别为________V，________V；
（2）求L2两端的电压________；
（3）若将L1和L2改接为如图（c）所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，求此时L2两端的电压________。
26．发光二极管两脚对调后再接入电路，开关闭合后发现二极管不发光，这现象说明：发光二极管具有_________性。用电流表测得A点的电流是400mA；如不计实验误差，请在图中标出此时电流表A的接线柱和指针位置。( )
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带，即安全带控制开关S2断开，则语音提示：“请系好安全带”；系上安全带后，安全带控制开关S2闭合，语音提示器不工作，则将语音提示器短路了，故C选项对应电路图符合题意。
故选C。
2．D
【详解】
用脚踩任何一个模块，与模块连接的屏幕就会接通电源，屏幕才会播放相应的教育短片，说明脚下的模块控制电路的通断，所以两个模块相当于电路中的开关；脚踩不同的模块，相当于闭合不同的开关，盘面显示不同的画面内容，说明两只开关都能接通电路，因此是并联的。
故选D。
3．A
【详解】
A．中学生课桌的高度约8dm
故A符合题意；
B．人正常步行的速度约
故B不符合题意；
C．九年级物理课本重约3N，故C不符合题意；
D．家用台灯的额定电流约0.2A，故D不符合题意。
故选A。
4．C
【详解】
根据电路图，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流。因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从两表指针偏转位置来看，电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.24A，即通过灯L1的电流是0.24A；电流表A2的量程为0～3A，分度值为0.1A，示数为0.7A，即干路电流0.7A，通过灯L2的电流
I2=I-I1=0.7A-0.24A=0.46A
故选C。
5．B
本题只要考查电压表的测量对象及串联电路电压规律，分析清楚电路结构、应用串联电路特点即可正确解题。
【详解】
由电路图可知，两灯泡串联，电压表测灯L2两端电压，电压表示数为6V，则灯泡L2两端电压U2＝6V，由串联电路的电压特点可得，灯泡L1两端电压
AC．灯泡L1两端电压为3V，故AC项不符合题意；
BD．灯泡L2两端电压为6V，故B项符合题意，D项不符合题意。
故选B。
6．C
【详解】
ABC．由图可知，两个灯泡并联，电流表A2测通过灯泡L1的电流，电流表A1测量干路中的电流，两个灯泡规格相同，通过两个灯泡的电流相等，由并联电路电流的规律可知干路中的电流是支路中的电流的2倍，所以电流表A1的示数是A2的两倍，故C符合题意，AB不符合题意；
D．断开S2后，为L1的简单电路，灯泡L1两端的电压等于电源电压，两灯并联时，L1两端的电压也等于电源电压，所以灯泡L1的亮度不变，故D不符合题意。
故选C。
7．C
【详解】
在串联电路中，若两灯的规格完全相同，则两灯分得的电压也相同，所以只根据U1＝U2不能判断两灯是并联的；在并联电路中，干路电流等于各支路电流之和，两支路电流可能相等，也可能不相等；若灯泡L1、L2并联接在电路中，因并联电路中各支路两端电压与电源电压相等，所以U＝U1＝U2，故ABD不符合题意，C符合题意。
故选C。
8．C
【详解】
A．定时开关在电路刚接通时，处于闭合状态，则当闭合开关S时，播放器被短路，电路为灯泡的简单电路，所以指示灯立刻发光，但播放器不能播放声音，故A错误；
BC．达到设定时间后，定时开关自动断开，此时播放器和指示灯串联，电路中有电流，指示灯发光，播放器立刻开始播放声音，故C正确，B错误；
D．定时开关断开前，播放器被短路，电路为指示灯的简单电路；定时开关断开后，指示灯和播放器串联，故D错误。
故选C。
9．B
【详解】
A．若L1断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时L2发光L1不发光，故A不符合题意；
B．若L2断路不能形成闭合回路，所以电路中无电流，两个灯都不亮，当导线连接L1两端时两灯仍不发光，连接L2两端时L1发光、L2不发光，故B符合题意；
C．当L1短路时，L1不亮，L2亮，故C不符合题意；
D．当L2短路时，L2不亮，L1亮，故D不符合题意。
故选B。
10．A
【详解】
A．三个开关与电阻串联连接，只有同时都闭合时取暖器工作，三个开关任何一个断开，取暖器都会停止工作，故A符合题意；
B．开关S1、S2串联后与S3并联，开关S3只闭合时，无论S1、S2是否闭合，取暖器工作，故B不合题意；
C．三个开关并联与电阻串联，任一个开关闭合，取暖器都工作，故C不合题意；
D．开关S1、S2并联后与S3串联，开关S3闭合后，无论S1、S2闭合任一个开关，取暖器都工作，故D不合题意。
11．C
【详解】
A．两灯并联，电流表串联在干路上，测量的是干路中的总电流，故A错误；
B．两灯并联，电流表串联在干路上，测量的是干路中的总电流，故B错误；
C．两灯并联，电流表与灯泡L1串联，测量的是通过灯泡L1的电流，且电流表的正负极接线柱连接正确，故C正确；
D．两灯并联，电流表与灯泡L1串联，测量的是通过灯泡L1的电流，但是电流表的正负极接线柱连接错误，故D错误．
12．A
【详解】
A．由图知道，电压表与灯L1并联，即电压表测量的是灯L1两端电压，且正负接线柱接法正确，故A符合题意；
B．由图知道，该电路为串联电路，电压表测量的是电源电压，故B不符合题意；
C．由图知道，该电路为串联电路，电压表与灯L2并联，不能测出灯L1两端电压，故C不符合题意；
D．由图知道，该电路为串联电路，电压表与灯L1并联，正负接线柱接法是错误的，故D不符合题意。
故选A。
13．B
【详解】
A．开关S1、S2都闭合，灯泡L1和L2并联，故A错误；
B．先闭合S1，只有灯泡L2接入电路，电流表测量灯泡L2的电流；再闭合开关S2，灯泡L1和L2并联，电流表测量灯泡L1和L2的总电流。由并联电路中干路电流等于各支路电流之和可知，电流表示数会变大，故B正确；
C．开关S1、S2都闭合，属于并联电路，电流规律是各个支路电流之和等于干路电流，题中也没有说明两个小灯泡的规格是否一样，不能确定通过L1、L2的电流大小关系，故C错误；
D．只闭合开关S1，电路中只有L2工作，电源外部电流方向为，从正极到开关到电流表再到L2后回电源负极，则应该是d→c→b→a；故D错误。
故选B。
14．B
【详解】
A．电流表与用电器串联，电压表与用电器并联，图中显示仪与用电器并联，显示仪是由电压表改装成的，故A错误；
B．热敏电阻R与定值电阻R0串联，串联电路中电阻越大，分到的电压越多。热敏电阻R的阻值随温度的升高而减小，测较高温度时，热敏电阻R分到的电压变小，根据串联电路电压规律：各用电器两端电压之和等于总电压。因此，R0两端的电压较大，故B正确；
CD．测温仪的最大测量值由它的量程决定，故CD错误。
故选B。
15．C
【详解】
笔记本电脑电池基本都采用4个锂电池串联起来的，所以普通笔记本电脑的电池按照型号不同，电压一般为14～22V。
故选C。
16． 1 不变 变大
【详解】
[1]A1测干路的电流，A2测L2的电流，根据并联电路电流的规律可知，干路电流大于支路电流，根据乙、丙指针的偏转情况可知，A1选用大量程，分度值为0.1A，电流为1.5A；A2选用小量程，分度值为0.02A，电流为0.5A，根据并联电路电流的规律，通过小灯泡L1的电流是
I1=I-I2=1.5A-0.5A=1A
[2]若只将小灯泡L1、L2的位置互换，闭合开关S后，因并联电路中各支路独立工作、互不影响，所以，通过两灯泡的电流不变，干路电流不变，即电流表A1的示数不变。
[3]此时电流表A2测L1支路的电流，根据[1]可知，电流表A2的示数变大。
17． 0.1 2.3 电压表未调零
【详解】
[1][2]由甲图知，电压表的量程为0～3V，分度值为0.1V，示数为2.3V。
[3]由乙图知，电压表的指针未指在0刻度线处，原因是电压表未调零。
18． 用电器 排斥
【详解】
[1]给电动车充电时，车载蓄电池消耗电能获得化学能，因此，车载蓄电池充电时相当于用电器。
[2]丝绸与玻璃棒摩擦，玻璃棒带正电，则丝绸带负电，靠近带负电的轻质小球时，由于它们是同种电荷，所以会互相排斥。
19．0.9
【详解】
由图甲知，电流从正极流出经电流表A后分成两支，一支通过L1，另一支通过L2和电流表 A2，所以两灯并联，电流表A1测干路电流，电流表A2测L2的电流；因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A，由图乙知，电流表A1应选择0~3A的量程， A读数为1.5A；通过L1的电流为
20． 5:1 4:1
【详解】
[1][2]由图可知，开关S闭合，若此时R1、R2串联，电流只有一条路径，则两个表为电压表，甲测电源电压，乙测R2两端电压，故甲的示数比乙的大；因为甲、乙两表指针偏转幅度相同，所以甲选择的是大量程，乙选择的是小量程，则甲的示数是乙的5倍，故甲乙两表的示数之比为5:1。令电源电压为U，R1两端电压为U1，R2两端电压为U2，因串联电路电源电压等于各用电器两端电压之和，则R1、R2的电压之比
U1:U2=( U甲-U2):U2=(5-1):1=4:1
21． 不亮 不可能 详见解析 B到A 单向导电
【详解】
(1)[1][2]图甲中，灯与导线并联，灯短路了(导致电源短路)，电流不经过灯泡，故当开关闭合灯泡不亮，灯泡不会烧坏，可能导致电源可能烧坏。
(2)[3]应将开关右接线柱与灯的右接线柱之间的连线去掉，如下图所示：
根据实物图画出电路图，电流从电源正极→开关→灯泡→电源负极，如下图所示：
(3)[4]去掉多余导线后，小明闭合开关电流应该由B到A经过灯泡。
(4)[5]若用发光二极管替换小灯泡安装好后，闭合开关发光二极管不亮，说明电路中没有电流，经检查电路连接无误且电路元件完好，小明的判断是由于发光二极管具有单向导电性，连接时把正负极接反了造成的。
22． 绝缘体 导体 不一定 如果是并联的，开关接在干路中即可控制所有支路 并联 串联
【详解】
（1）[1]把玻璃珠接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体。
[2]当玻璃珠加热到红炽状态时，发现小灯泡发光，说明此时玻璃珠容易导电，是导体。
（2）①[3][4]当开关闭合时，两灯同时亮，当开关断开时，两灯同时灭。电路有两种连接方式，一种是两灯串联，开关可同时控制两灯；另一种是两灯并联，开关放在干路上，也可同时控制两灯。所以这位同学的说法不一定正确。
②[5][6]如果要验证两灯的连接情况，只需拧下其中一个灯泡，闭合开关，若另一个灯泡仍发光，说明两灯互不影响，则是并联；若另一个灯泡不发光，说明两灯互相影响，则是串联。
23．见解析所示
【详解】
要证明串联电路中，流入第一个灯泡的电流等于流出第二个灯泡的电流，则应将两个灯泡串联。
（1）从电源正极依次串联电流表A1、灯L1、L2、电流表A2、滑动变阻器以及开关回到电源负极，实验电路图如下图所示
（2）实验步骤如下所示：
①按照电路图连接电路；闭合开关，调节滑动变阻器滑片P到适当位置，观察电流表A1、A2的示数，分别用I1和I2表示，并将I1和I2的数据记录在表格中。
②改变滑动变阻器滑片P的位置，读出电流表A1、A2的示数，并记录在表格中。
③仿照步骤②，再改变滑动变阻器滑片P的位置，并将对应的电流表A1、A2的示数记在表格中。
④根据实验数据验证结论。
24． 机械 大 B B 没有控制水果的质量一定
【详解】
（1）[1]榨汁机中电动机工作时，消耗电能，产生机械能，是将电能转化为机械能。
（2）[2]刀片一般选择硬度比较大的材料制成，容易切割东西。
（3）[3]随着果汁的增加，液面高度增加，容器底部受到的压强总体是变大的；由图可知，杯子的形状是上宽下窄的，相同时间内注入的果汁的体积是相同的，随着果汁面的上升，横截面积变大，在相同时间内，上升的高度是减小的，即增加的压强p会随时间逐渐变慢，则p与t的关系图像应逐渐变得平缓。
故选B。
（4）[4]由题意可知，只有开关S1、S都闭合后，才开始榨汁，即电动机才开始工作，说明两开关相互影响，一个开关不能单独控制电动机，两开关是串联的，即两开关、电动机与电源组成串联电路，由图示电路图可知，B符合题意。
故选B。
（5）[5]分析材料可知，各取一只不同的水果，发现出汁量不相等，没有控制水果的质量一定。
25． 6 1.2 4.8V 6V
【详解】
（1）（2）[1][2][3]由图（a）可知，闭合开关后，两灯串联，电压表V1和V2分别测量电源电压和灯泡L1两端的电压，因为串联电路两端的电压等于各部分电路两端的电压之和，且两表指针位置相同，所以电压表V1所选量程为0~15V，分度值为0.5V，其示数即电源电压为U=6V，电压表V2所选量程0~3V，分度值为0.1V，其示数即灯泡L1两端的电压为U1=1.2V，则此时灯泡L2两端的电压为
U2=U-U1=6V-1.2V=4.8V
（3）[4]由图（c）可知，闭合开关后，两灯并联，因为并联电路各支路两端的电压相等，等于电源电压，所以此时灯泡L2两端的电压为
U2′=U=6V
26． 单向导电
【详解】
[1]因为发光二极管具有单向导电性，所以将发光二极管两脚对调后再接入电路，闭合开关，发现二极管不会发光。
[2]用电流表测得A点的电流是400mA，合0.4A，则电流表A应该选择的是0~0.6A的小量程，指针指在0.4A的位置上。如图所示
