人教版九年级全一册15.5串、并联电路中电流的规律同步练习（有解析）

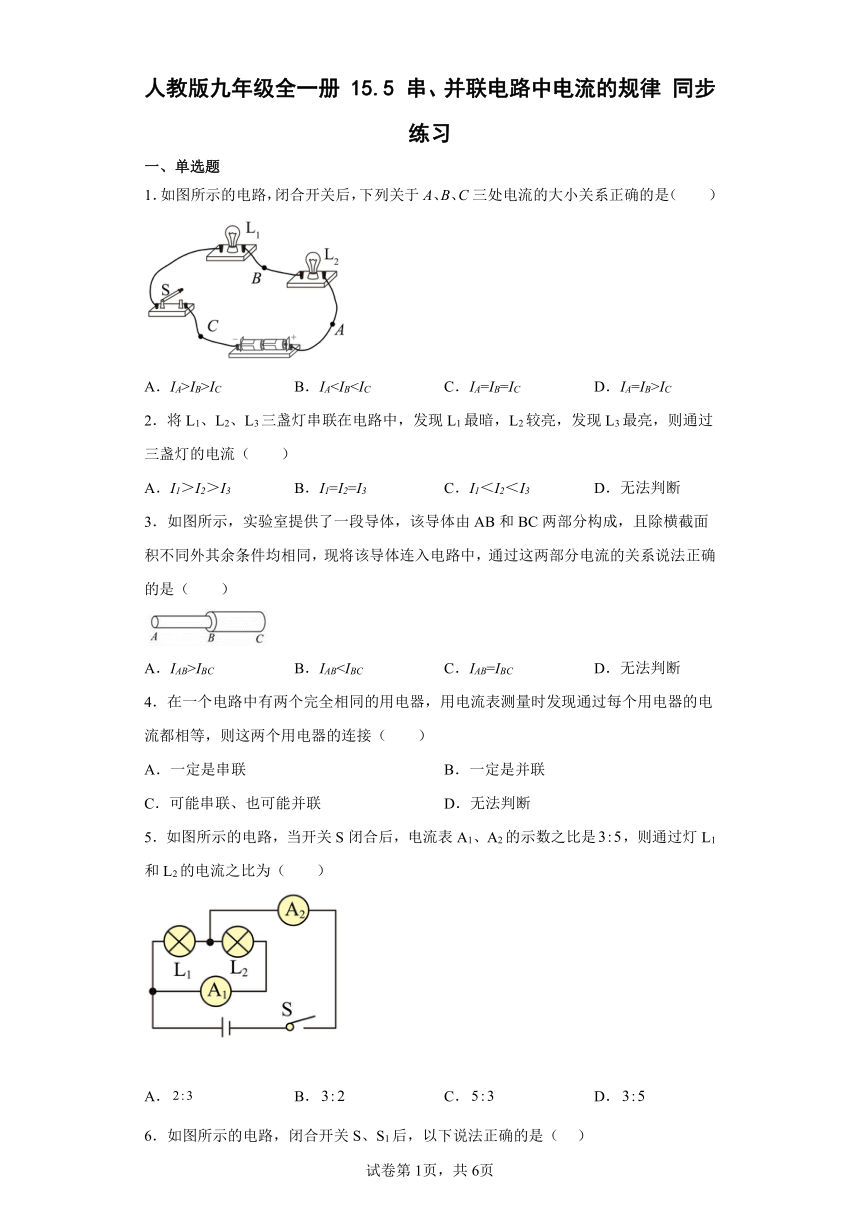

人教版九年级全一册 15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（　　）
A．IA>IB>IC B．IAIC
2．将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流（　　）
A．I1＞I2＞I3 B．I1=I2=I3 C．I1＜I2＜I3 D．无法判断
3．如图所示，实验室提供了一段导体，该导体由AB和BC两部分构成，且除横截面积不同外其余条件均相同，现将该导体连入电路中，通过这两部分电流的关系说法正确的是（　　）
A．IAB>IBC B．IAB4．在一个电路中有两个完全相同的用电器，用电流表测量时发现通过每个用电器的电流都相等，则这两个用电器的连接（　　）
A．一定是串联 B．一定是并联
C．可能串联、也可能并联 D．无法判断
5．如图所示的电路，当开关S闭合后，电流表A1、A2的示数之比是，则通过灯L1和L2的电流之比为（　　）
A． B． C． D．

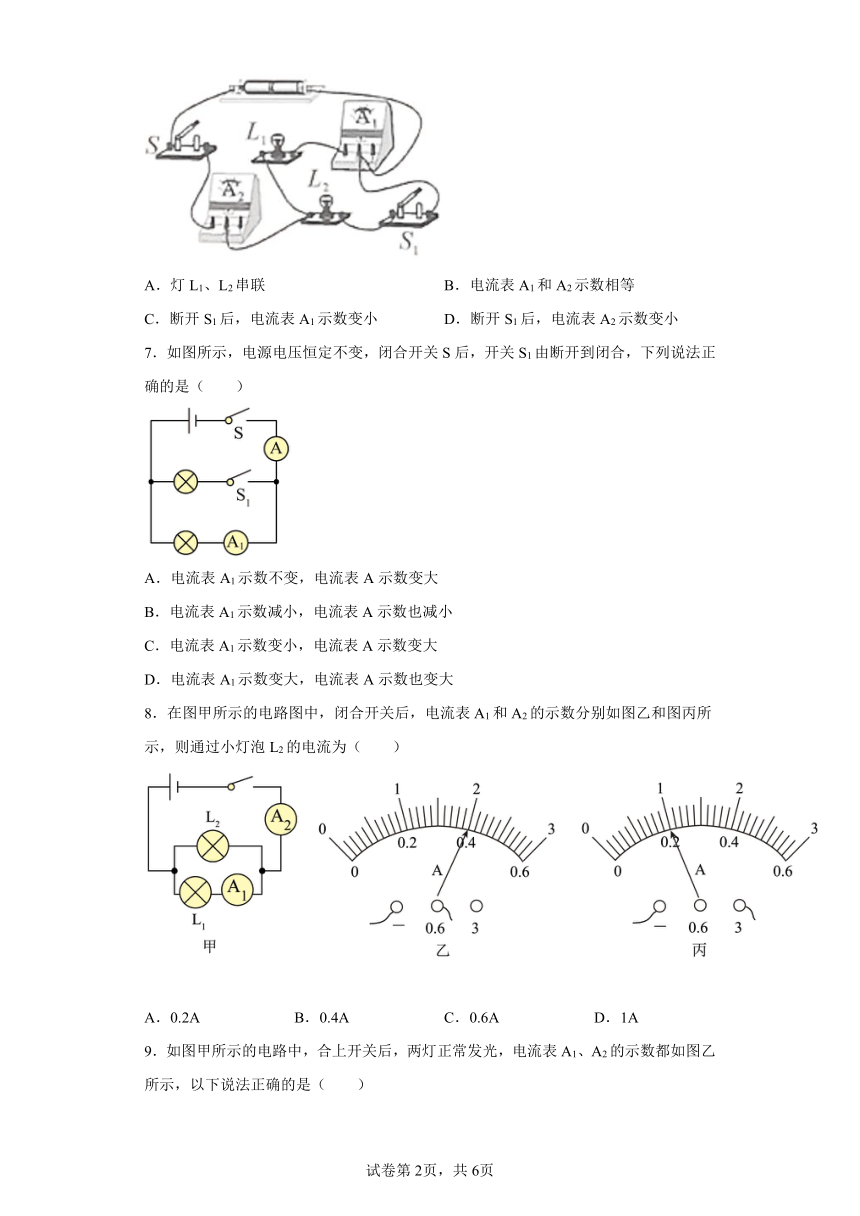

6．如图所示的电路，闭合开关S、S1后，以下说法正确的是（ ）
A．灯L1、L2串联 B．电流表A1和A2示数相等
C．断开S1后，电流表A1示数变小 D．断开S1后，电流表A2示数变小
7．如图所示，电源电压恒定不变，闭合开关S后，开关S1由断开到闭合，下列说法正确的是（　　）
A．电流表A1示数不变，电流表A示数变大
B．电流表A1示数减小，电流表A示数也减小
C．电流表A1示数变小，电流表A示数变大
D．电流表A1示数变大，电流表A示数也变大
8．在图甲所示的电路图中，闭合开关后，电流表A1和A2的示数分别如图乙和图丙所示，则通过小灯泡L2的电流为（　　）
A．0.2A B．0.4A C．0.6A D．1A

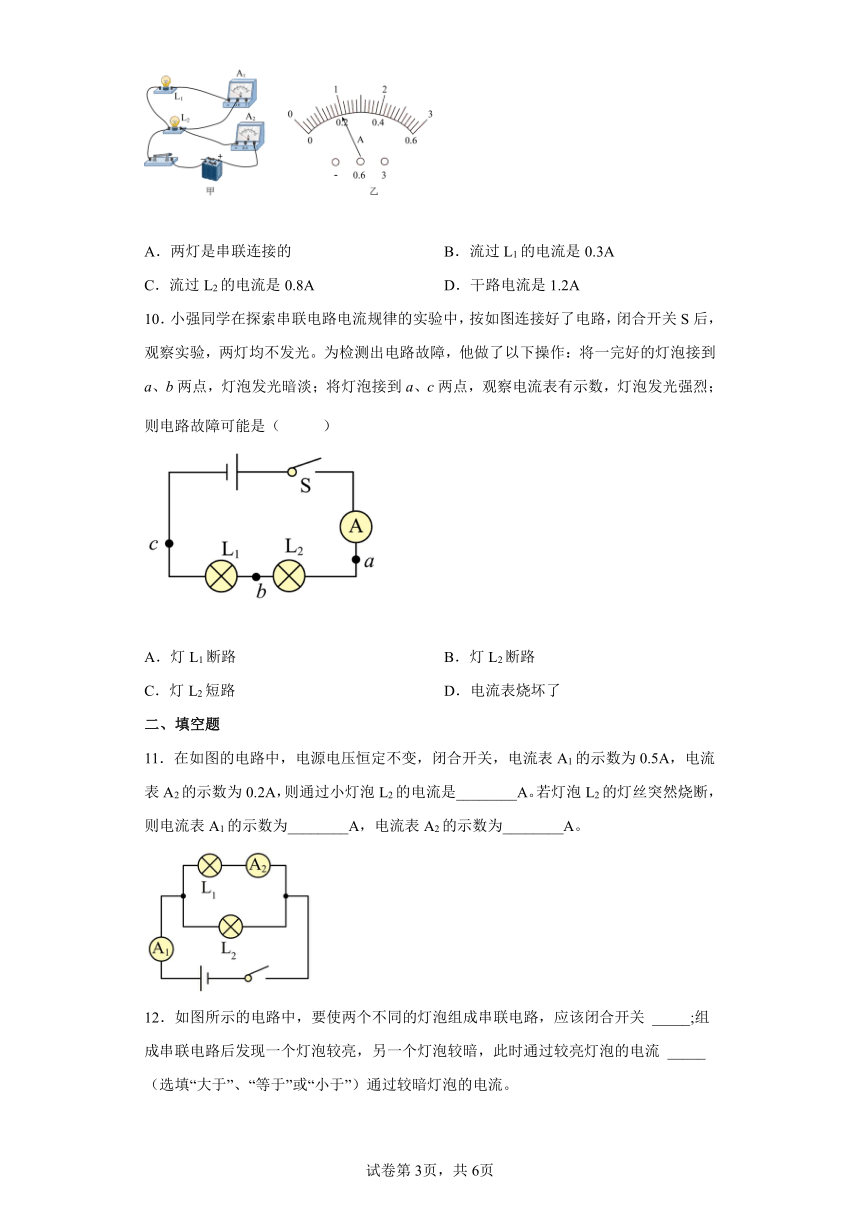

9．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（　　）
A．两灯是串联连接的 B．流过L1的电流是0.3A
C．流过L2的电流是0.8A D．干路电流是1.2A
10．小强同学在探索串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光。为检测出电路故障，他做了以下操作：将一完好的灯泡接到a、b两点，灯泡发光暗淡；将灯泡接到a、c两点，观察电流表有示数，灯泡发光强烈；则电路故障可能是（ ）
A．灯L1断路 B．灯L2断路
C．灯L2短路 D．电流表烧坏了
二、填空题
11．在如图的电路中，电源电压恒定不变，闭合开关，电流表A1的示数为0.5A，电流表A2的示数为0.2A，则通过小灯泡L2的电流是________A。若灯泡L2的灯丝突然烧断，则电流表A1的示数为________A，电流表A2的示数为________A。

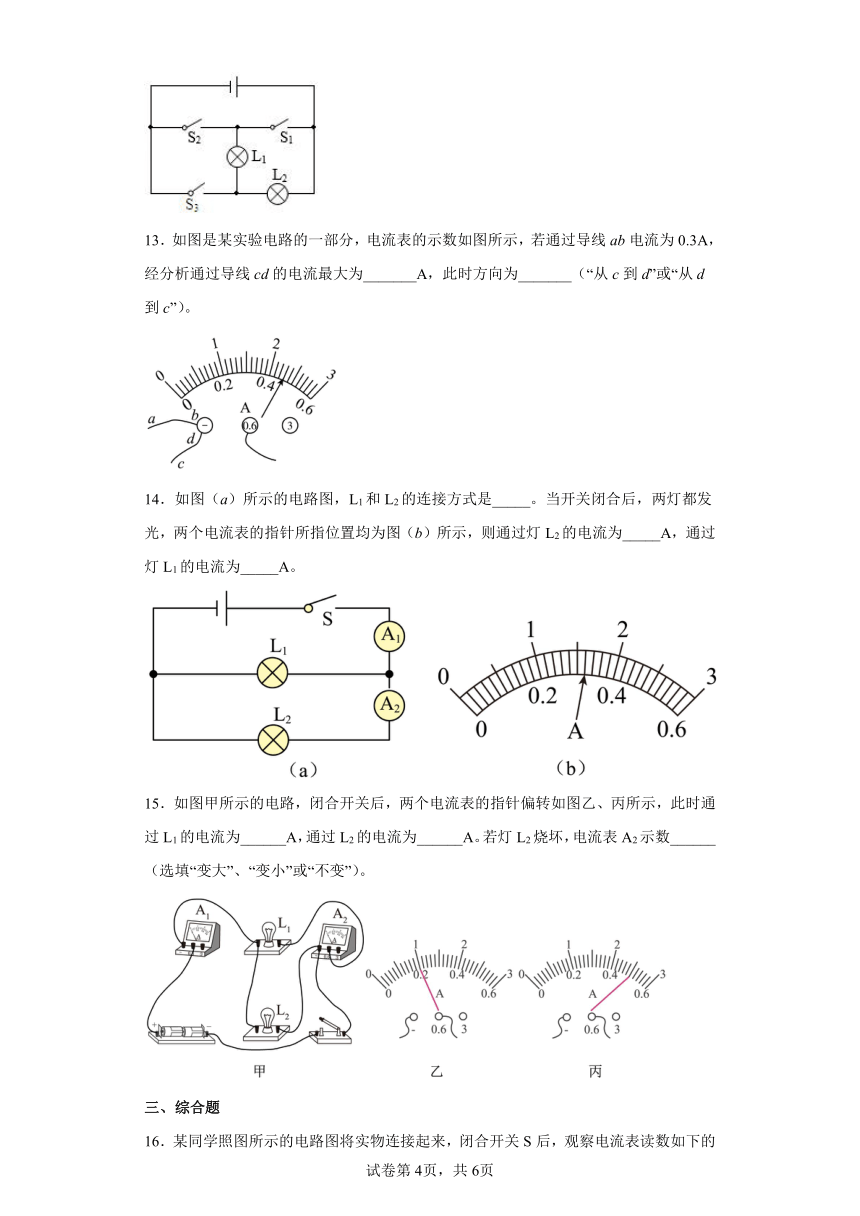

12．如图所示的电路中，要使两个不同的灯泡组成串联电路，应该闭合开关 _____;组成串联电路后发现一个灯泡较亮，另一个灯泡较暗，此时通过较亮灯泡的电流 _____（选填“大于”、“等于”或“小于”）通过较暗灯泡的电流。
13．如图是某实验电路的一部分，电流表的示数如图所示，若通过导线ab电流为0.3A，经分析通过导线cd的电流最大为_______A，此时方向为_______（“从c到d”或“从d到c”）。
14．如图（a）所示的电路图，L1和L2的连接方式是_____。当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为_____A，通过灯L1的电流为_____A。
15．如图甲所示的电路，闭合开关后，两个电流表的指针偏转如图乙、丙所示，此时通过L1的电流为______A，通过L2的电流为______A。若灯L2烧坏，电流表A2示数______（选填“变大”、“变小”或“不变”）。
三、综合题

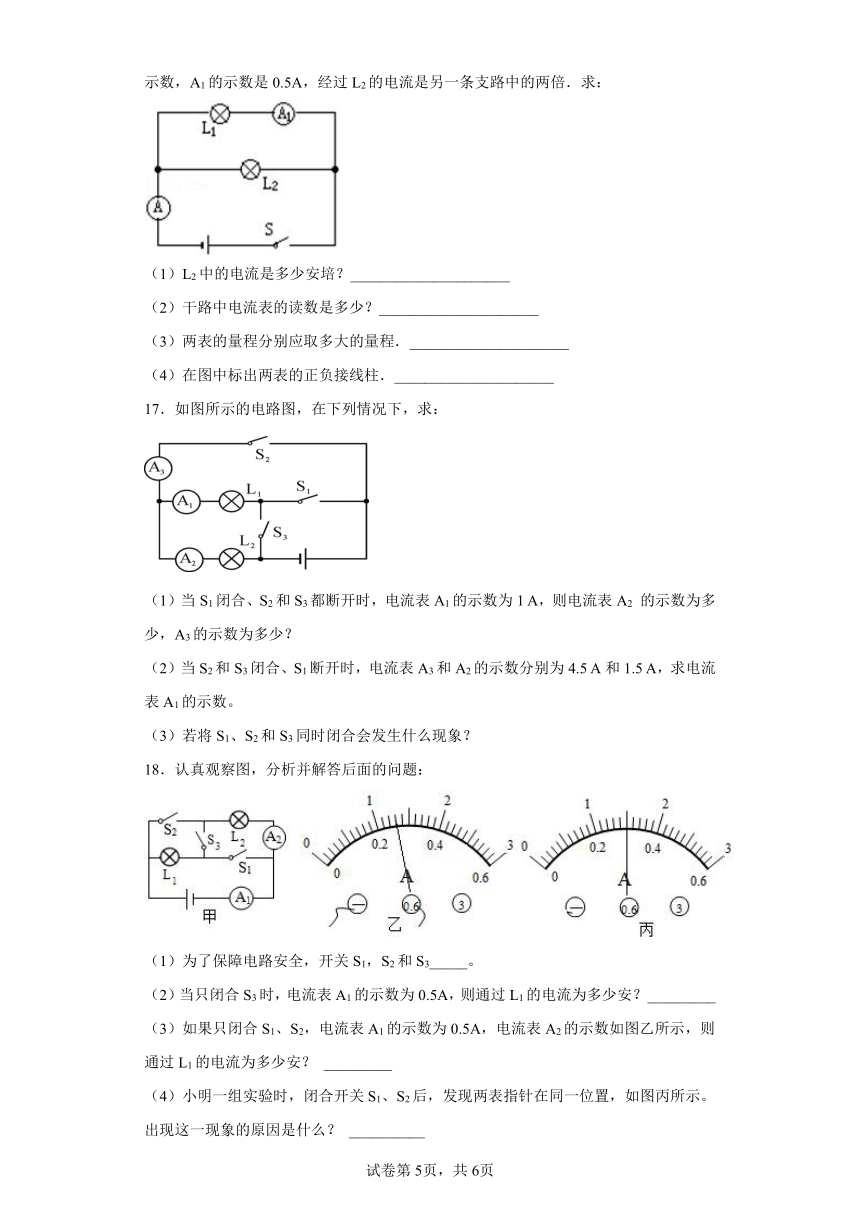

16．某同学照图所示的电路图将实物连接起来，闭合开关S后，观察电流表读数如下的示数，A1的示数是0.5A，经过L2的电流是另一条支路中的两倍．求：
（1）L2中的电流是多少安培？_____________________
（2）干路中电流表的读数是多少？_____________________
（3）两表的量程分别应取多大的量程．_____________________
（4）在图中标出两表的正负接线柱．_____________________
17．如图所示的电路图，在下列情况下，求：
（1）当S1闭合、S2和S3都断开时，电流表A1的示数为1 A，则电流表A2 的示数为多少，A3的示数为多少？
（2）当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5 A和1.5 A，求电流表A1的示数。
（3）若将S1、S2和S3同时闭合会发生什么现象？
18．认真观察图，分析并解答后面的问题：
（1）为了保障电路安全，开关S1，S2和S3_____。
（2）当只闭合S3时，电流表A1的示数为0.5A，则通过L1的电流为多少安？_________
（3）如果只闭合S1、S2，电流表A1的示数为0.5A，电流表A2的示数如图乙所示，则通过L1的电流为多少安？ _________
（4）小明一组实验时，闭合开关S1、S2后，发现两表指针在同一位置，如图丙所示。出现这一现象的原因是什么？ __________
19．(1)如图1所示电路图，图2中甲、乙所示是试触和正确测量电流的过程电流表指针指示位置，则对应的图1试触时，M连接的是电流表的“ _________ ”接线柱，准确测量通过灯泡的电流是 ______ A。
(2)连接如图所示电路，研究串联电路中电的特点实验时，电流表甲和乙的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是 ( )
A．电流表的缘故
B．灯泡L和L2的规格不同
C．连接电路的导线分了一部分电流
D．灯泡L1和L2在电路中的位置
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
分析电路可知，闭合开关后，灯泡L1和L2串联接入电路，而在串联电路中，电流处处相等，故IA=IB=IC，故ABD不符合题意；C符合题意。
故选C。
2．B
【详解】
ABCD．串联电路中各处电流相等，灯L1、L2、L3串联时，通过它们的电流相等。故ACD不符合题意，B符合题意。
故选B。
3．C
【详解】
根据题意知道，两段导体串联，所以通过两导体的电流相等，即IAB=IBC，故C正确。
故选C。
4．C
【详解】
这两个用电器的连接若是串联，由串联电路电流各处相等可知，通过每个用电器的电流都相等，满足题意；这两个用电器的连接若是并联，如果它们是完全相同的用电器，则通过每个用电器的电流也都相等，满足题意；故ABD不符合题意；C符合题意。
故选C。
5．A
【详解】
由图可知，两灯并联，电流表A2测量干路中的电流；电流表A1测量通过灯L2的电流；若电流表A1、A2的示数之比是 ，即
根据并联电路中干路电流等于各支路中的电流之和，可得通过灯L1、 L2的电流之比为
故A符合题意，BCD不符合题意。
故选A。
6．D
电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；而并联电路中有多条支路，所以各元件独立工作、互不影响，据此判断两灯泡的连接方式，再根据电流表与被测电路元件串联判断测量的电路元件，根据并联电路中各支路独立工作、互不影响可知，开关S1断开时电流表A2的示数变化。
【详解】
A．由图知，闭合开关S、S1后，A1、L1在同一支路上，L2 、S1在一个支路上，所以L1与L2并联，故A错误；
B．A1支路上测L1的电流， A2测干路电流，则电流表A1的示数小于A2示数，故B错误；
CD．当开关S1断开时，L2所在支路断路，电流变为0，由并联电路的特点可知，L1所在支路的电流不受影响，即电流表A1示数不变，而干路电流变小，因此电流表A2的示数变小，故C错误、D正确。
故选D。
7．A
【详解】
由图可知两灯并联，当闭合开关S后，只有L1单独工作，此时两电流表的示数相同，若在闭合开关S1，两灯并联，由于并联电路互不影响，则A1的示数不变；A表测干路中电流，示数变大。
故选A。
8．C
【详解】
甲图中，两灯并联，电流表A1测L1的电流，A2测干路的电流，根据并联电路干路电流等于各支路电流之和，故A2的示数大于A1的示数，根据上图可知，A2选用大量程，分度值为0.1A，电流为1A；A1选用小量程，分度值为0.02A，电流为0.4A，根据并联电路电流的规律，通过小灯泡L2的电流为
I2=I-I1=1A-0.4A=0.6A
故C符合题意，ABD不符合题意。
故选C。
9．C
【详解】
A．由图甲可知，电流从电源的正极出发，经过电流表A2后分成两支，分别经过灯L2和电流表A1、灯L1后汇合，经过开关回到电源负极，即电路中有两条电流的路径，所以两灯是并联的，故A错误；
BCD．电流表A1测量L1支路中的电流，电流表A2测量干路中的电流，由于两表指针位置相同，且并联电路中干路里的电流等于各支路中的电流之和，所以电流表A1选用的量程为0~0.6A，分度值为0.02A，示数为0.2A，即流过L1的电流是
I1=0.2A
电流表A2选用的量程为0~3A，分度值为0.1A，示数为1A，即干路中的电流是
I=1A
则流过L2的电流是
I2=I-I1=1A-0.2A=0.8A
故BD错误，C正确。
故选C。
10．B
【详解】
A．若L1断路，当将一完好的灯泡接到a、b两点时，电路仍为断路，灯泡不可能发光，故A不符合题意；
B．若L2断路，闭合开关S后，两灯均不发光，若将一完好的灯泡接到a、b两点，此时灯泡与L1串联，电路中电流较小，因此发光暗淡，当将灯泡接到a、c两点时，灯泡直接接在电源两端，电流较大，因此发光强烈，故B符合题意；
C．若L2短路，因为图中是串联电路，闭合开关S后，L1依然会发光，故C不符合题意；
D．若电流表烧坏了，将灯泡接到a、c两点时，不可能观察到电流表有示数，故D不符合题意。
故选B。
11． 0.3 0.2 0.2
【详解】
[1]两灯泡并联，通过小灯泡L2的电流是
[2]若灯泡L2的灯丝突然烧断，灯泡L1两端的电压不变，电阻不变，故电流不变，故A1的示数不变，为0.2A。
[3] 若灯泡L2的灯丝突然烧断，只有灯泡L1接入，两个电流表都测量灯泡L1的电流，故电流表的示数为0.2A。
12． S2 等于
【详解】
[1]由图可得，要使灯L1和L2组成串联电路，则需让电流从电源正极流出依次流入两灯，最后回到电源负极，则需闭合开关S2；
[2]两灯串联，虽然一个小灯泡发光较亮，另一个小灯泡发光较暗，但通过两灯的电流是相等的。
13． 0.76 从d到c
【详解】
[1][2]由图可知，电流表选择0～0.6A量程，分度值为0.02A，示数为0.46A；电流表的正确接法是电流从“+”接线柱流入，从“-”接线柱流出，所以有四种情况：
①若导线ab的电流从a→b，根据电流的走向，则ab中的电流及通过电流表的电流，均通过dc导线，因此dc在干路，此时
Icd=0.3A+0.46A=0.76A
方向：d→c。
②若电流方向是从c→d，即表明ab在干路中，由于ab电流为0.3A，电流表示数为0.46A，故不可能。
③若导线ab的电流从b→a，cd中电流d→c，根据电流的走向，电流表在干路，则
Icd=0.46A-0.3A=0.16A
方向：d→c。
④若导线ab的电流从b→a，cd中电流c→d，根据电流的走向，ab在干路，由于ab电流为0.3A，电流表示数为0.46A，故不可能。
所以通过导线cd的电流最大为是0.76A，此时方向为从d到c。
14． 并联 0.32 1.28
【详解】
[1]由图（a）知，两个灯泡是并列连接的，即L1和L2的连接方式是并联。
[2][3]当开关闭合后，两灯都发光，电流表A1测量的是干路电流，A2测的是L2支路电流，根据并联电路的电流规律知，干路电流大于支路电流，所以A1选用的是大量程，由b图可知干路电流为I=1.60A，A2测量通过灯泡L2的电流，故A2选用的是小量程，所以L2的电流为I2=0.32A，由并联电路电流的规律可得，通过灯L1的电流
I1=I-I2=1.60A-0.32A=1.28A
15． 0.2 0.3 不变
【详解】
[1][2]由电路图知，两灯并联在电路中，电流表A1测干路电流，A2测L1支路的电流。由图乙知，电流表选用的量程为0~0.6A，对应的分度值为0.02A，示数为0.2A，乙图中，电流表所用量程为0~0.6A，对应分度值为0.02A，示数0.5A。据并联电路的电流特点知，干路的电流为0.5A，通过L1的电流为0.2A，那么通过L2的电流为
I2=I-I1=0.5A-0.2A=0.3A
[3]若灯L2烧坏，L1的工作不受影响，其电流不变，则A2的示数不变。
16． L2中的电流是1.0A 干路中电流表的读数是1.5A 电流表A的量程为0～3A，电流表A1的量程为0～0.6A 两表的正负接线柱
【详解】
试题分析：由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A测干路电流．
（1）根据经过L2的电流是另一条支路中的两倍求出通过L2的电流；
（2）根据并联电路的电流特点求出干路中电流表的示数；
（3）根据电表的示数确定电表的量程；
（4）电流表使用时电流从正接线柱流入、负接线柱流出．
解：由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A测干路电流．
（1）因经过L2的电流是另一条支路中的两倍，
所以，L2中的电流：
I2=2I1=2×0.5A=1.0A；
（2）因并联电路中干路电流等于各支路电流之和，
所以，干路中电流表的示数：
I=I1+I2=0.5A+1.0A=1.5A；
（3）电流表A的示数为1.5A，则量程为0～3A；
电流表A1的示数为0.5A，则量程为0～0.6A；
（4）电流从电流表的正接线柱流入、负接线柱流出，两表的正负接线柱如下图所示：
答：（1）L2中的电流是1.0A；
（2）干路中电流表的读数是1.5A；
（3）电流表A的量程为0～3A，电流表A1的量程为0～0.6A；
（4）两表的正负接线柱如上图所示．
【点评】
本题考查了并联电路的特点和电流表的正确使用，利用好“经过L2的电流是另一条支路中的两倍”是关键．
17．(1) 1A；0A；(2) 3A；(3)发生电源短路现象。
【详解】
(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联连接，等效电路图如下：
根据电路图可知，电流表A1和A2的都测量电路电流，而串联电路处处电流相等，故电流表A1和A2的示数相等，都等于1A；电流表A3处于断路状态，因此示数为0A；
(2)当S2和S3闭合、S1断开时等效电路图如图所示：
因为并联电路中，干路电流等于各支路电流之和，所以当S2和S3闭合、S1断开时，电流表A1的示数：
；
(3)当S1、S2和S3同时闭合时，电流从电源正极开始，直接从S1、S3回到电源负极，故发生电源短路，电源将被烧坏。
答：(1)电流表A2和A3的示数各1A和0A；
(2)电流表A1的示数为3A；
(3) 若将S1、S2和S3同时闭合会发生电源短路现象。
18． 不能同时闭合 0.5A 0.24A 两个电流表使用的量程不同
【详解】
(1)[1]由图甲知，若同时闭合开关S1，S2和S3会造成电源短路，这样会烧坏电源，故不能同时闭合S1、S2、S3；
(2)[2]由图甲知，当只闭合S3时，两灯串联，电流表A1的示数为0.5A，由串联电路中电流处处相等可知，通过L1的电流是0.5A；
(3)[3]由图甲知，闭合S1、S2，两灯并联，电流表A1测干路电流，A2测L2支路电流，由图乙可知，电流表A2使用0~0.6A量程，示数为0.26A，由并联电路的电流特点可得，通过L1的电流：
I1＝I﹣I2＝0.5A﹣0.26A＝0.24A；
(4)[4]并联电路中干路电流等于各支路电流之和，闭合S1、S2，电流表A1测干路电流示数应大于A2示数（L2测支路电流），但两表指针在同一位置，这是由于A1使用的是0~3A量程，A2使用的是0~0.6A量程，两表指针在同一位置，原因是两个电流表使用的量程不同。
19． 3A 0.12 A
【详解】
(1)[1]由题可知，指针偏转角度很小，说明量程选大了，即试触时选择了3A接线柱。
[2]因为使用电流表要选择合适的量程，所以电流表应选择0 0.6A量程，将线头M连接到“0.6”接线柱上，分度值是0.02A，示数为0.12A。
(2)[3]由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流相等；而实验时电流表甲和乙的示数分别为0.18安和0.16安，图中造成两个电流表示数不同的原因可能是两个电流表的读数误差或指针未调整。故A符合题意，BCD不符合题意。
故选A。
