人教版九年级全一册18.2电功率同步练习（有解析）

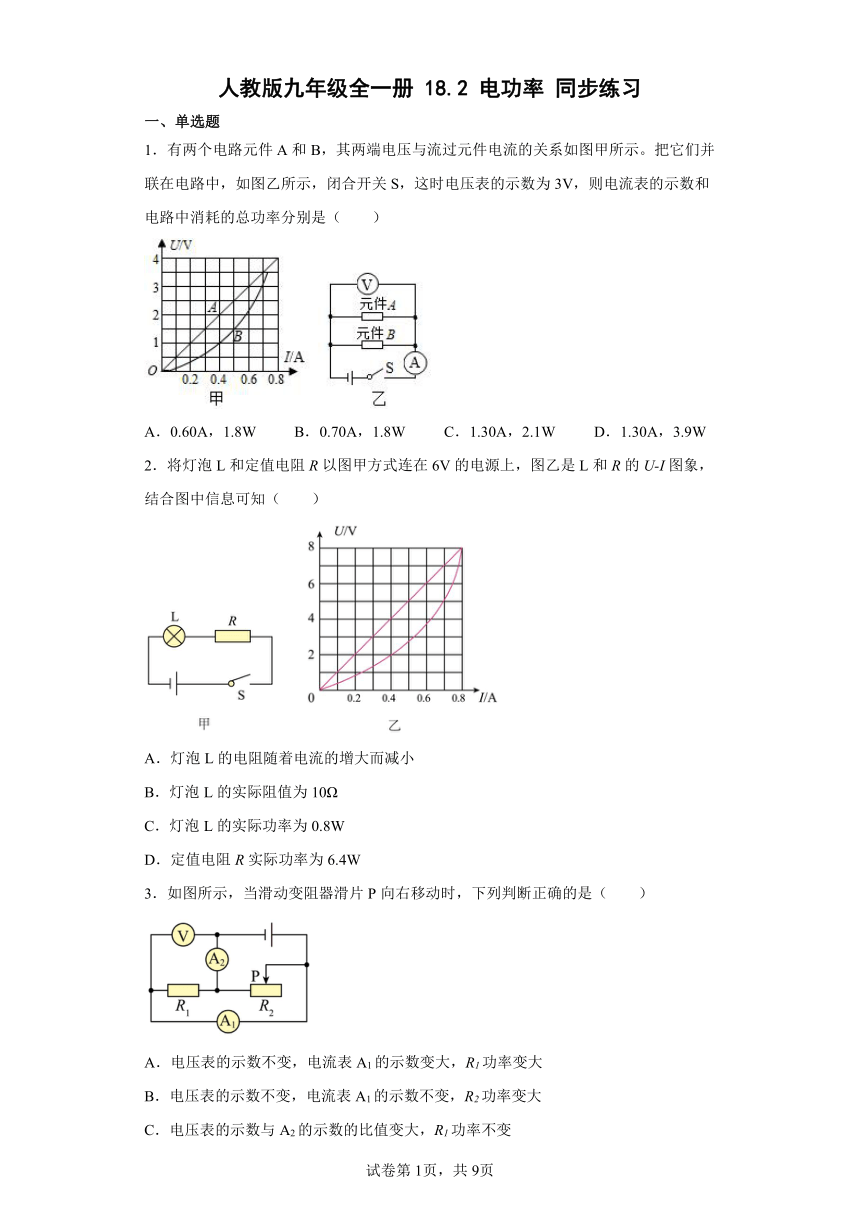

人教版九年级全一册 18.2 电功率 同步练习
一、单选题
1．有两个电路元件A和B，其两端电压与流过元件电流的关系如图甲所示。把它们并联在电路中，如图乙所示，闭合开关S，这时电压表的示数为3V，则电流表的示数和电路中消耗的总功率分别是（　　）
A．0.60A，1.8W B．0.70A，1.8W C．1.30A，2.1W D．1.30A，3.9W
2．将灯泡L和定值电阻R以图甲方式连在6V的电源上，图乙是L和R的U-I图象，结合图中信息可知（　　）
A．灯泡L的电阻随着电流的增大而减小
B．灯泡L的实际阻值为10Ω
C．灯泡L的实际功率为0.8W
D．定值电阻R实际功率为6.4W
3．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（　　）
A．电压表的示数不变，电流表A1的示数变大，R1功率变大
B．电压表的示数不变，电流表A1的示数不变，R2功率变大
C．电压表的示数与A2的示数的比值变大，R1功率不变
D．电压表的示数与A2的示数的比值不变，A1的示数不变

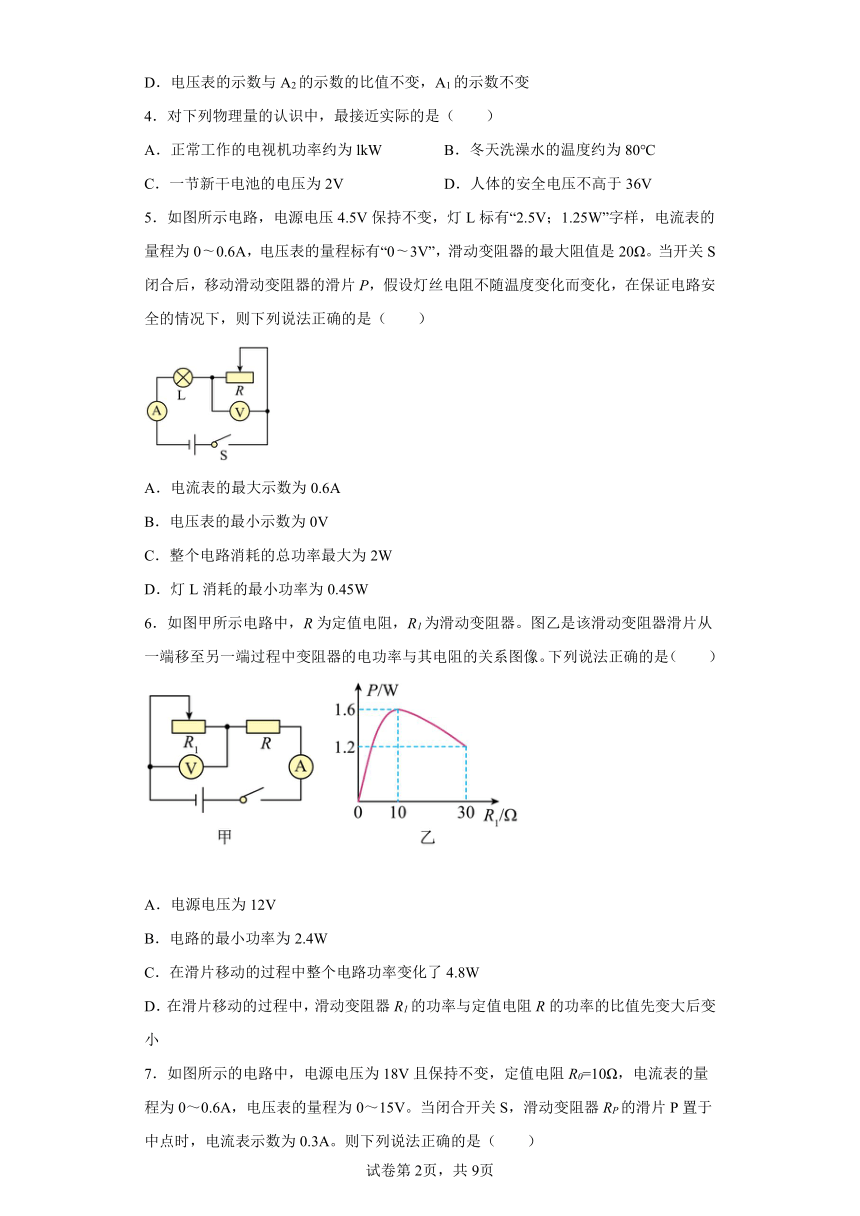

4．对下列物理量的认识中，最接近实际的是（　　）
A．正常工作的电视机功率约为lkW B．冬天洗澡水的温度约为80℃
C．一节新干电池的电压为2V D．人体的安全电压不高于36V
5．如图所示电路，电源电压4.5V保持不变，灯L标有“2.5V；1.25W”字样，电流表的量程为0 0.6A，电压表的量程标有“0 3V”，滑动变阻器的最大阻值是20Ω。当开关S闭合后，移动滑动变阻器的滑片P，假设灯丝电阻不随温度变化而变化，在保证电路安全的情况下，则下列说法正确的是（　　）
A．电流表的最大示数为0.6A
B．电压表的最小示数为0V
C．整个电路消耗的总功率最大为2W
D．灯L消耗的最小功率为0.45W
6．如图甲所示电路中，R为定值电阻，R1为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图像。下列说法正确的是（　　）
A．电源电压为12V
B．电路的最小功率为2.4W
C．在滑片移动的过程中整个电路功率变化了4.8W
D．在滑片移动的过程中，滑动变阻器R1的功率与定值电阻R的功率的比值先变大后变小

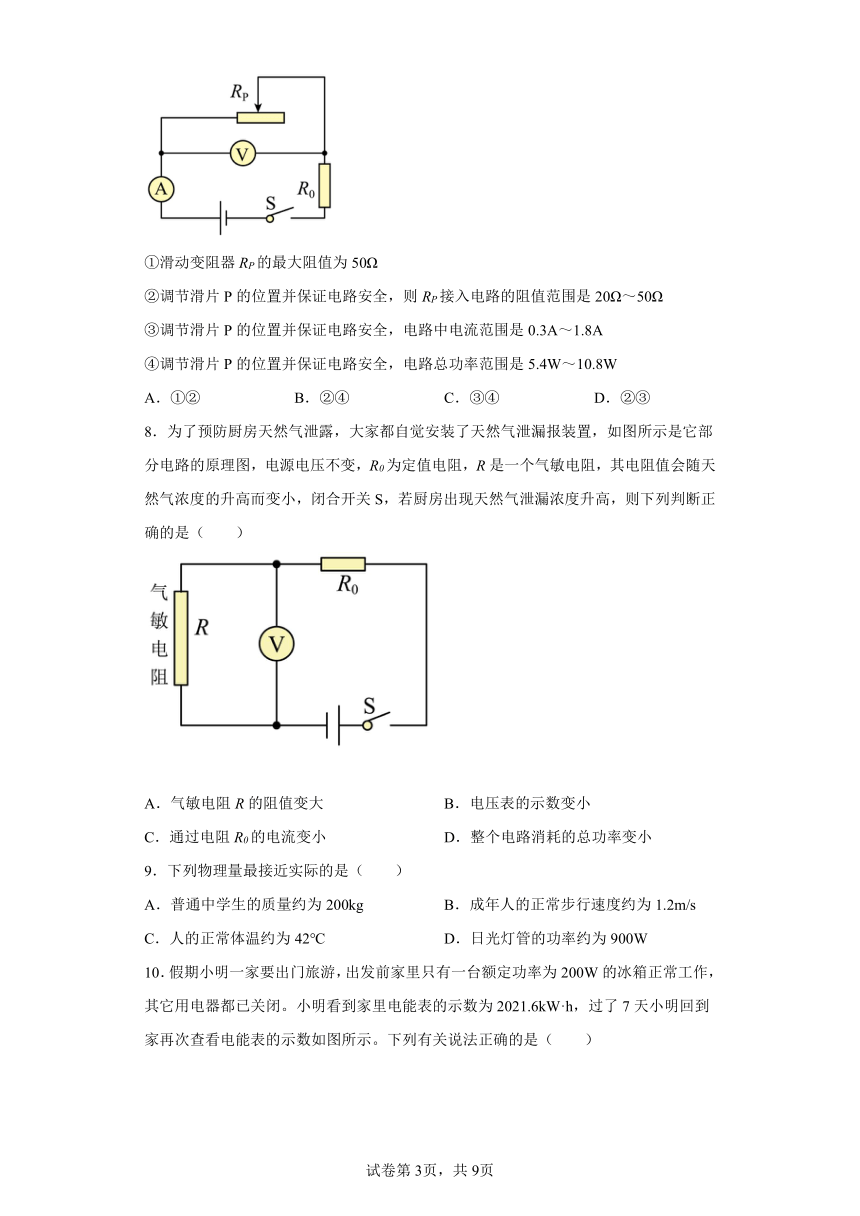

7．如图所示的电路中，电源电压为18V且保持不变，定值电阻R0=10Ω，电流表的量程为0～0.6A，电压表的量程为0～15V。当闭合开关S，滑动变阻器RP的滑片P置于中点时，电流表示数为0.3A。则下列说法正确的是（　　）
①滑动变阻器RP的最大阻值为50Ω
②调节滑片P的位置并保证电路安全，则RP接入电路的阻值范围是20Ω～50Ω
③调节滑片P的位置并保证电路安全，电路中电流范围是0.3A～1.8A
④调节滑片P的位置并保证电路安全，电路总功率范围是5.4W～10.8W
A．①② B．②④ C．③④ D．②③
8．为了预防厨房天然气泄露，大家都自觉安装了天然气泄漏报装置，如图所示是它部分电路的原理图，电源电压不变，R0为定值电阻，R是一个气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房出现天然气泄漏浓度升高，则下列判断正确的是（　　）
A．气敏电阻R的阻值变大 B．电压表的示数变小
C．通过电阻R0的电流变小 D．整个电路消耗的总功率变小
9．下列物理量最接近实际的是（　　）
A．普通中学生的质量约为200kg B．成年人的正常步行速度约为1.2m/s
C．人的正常体温约为42℃ D．日光灯管的功率约为900W

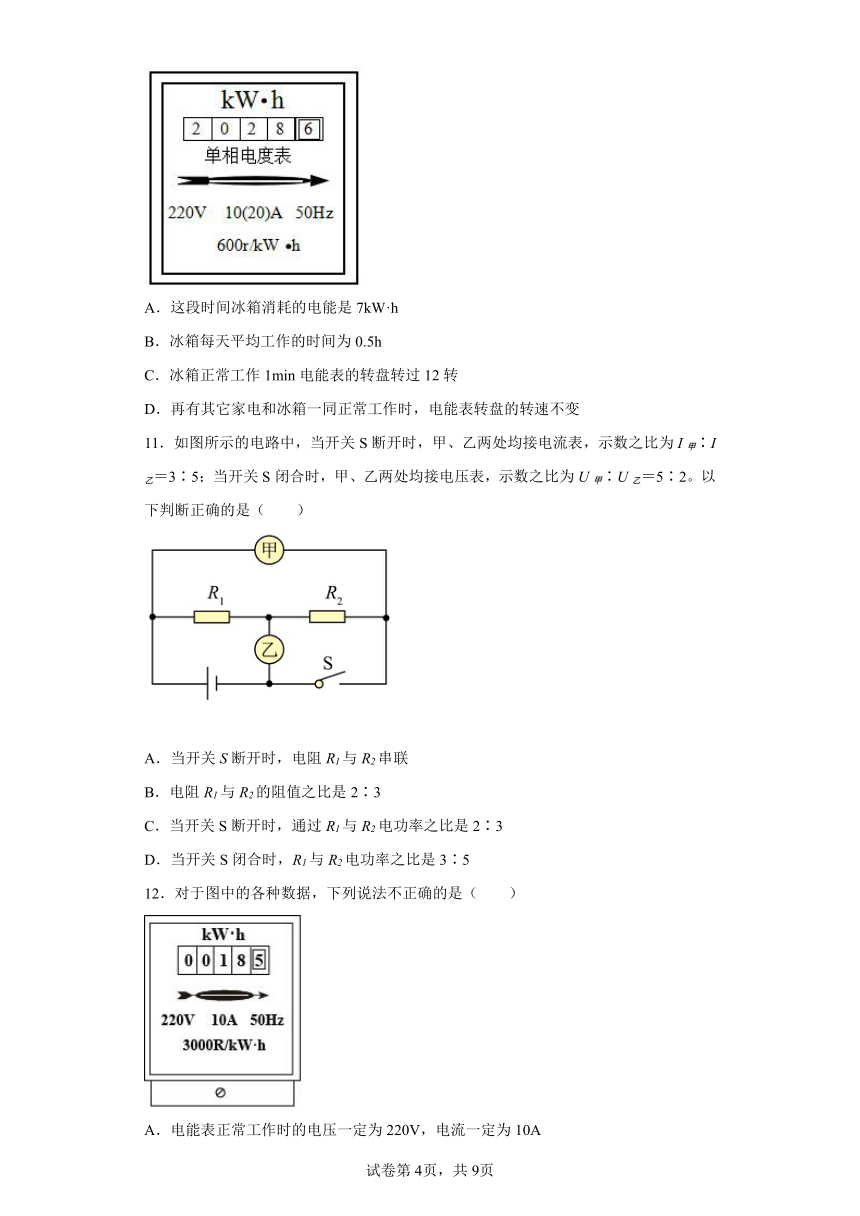

10．假期小明一家要出门旅游，出发前家里只有一台额定功率为200W的冰箱正常工作，其它用电器都已关闭。小明看到家里电能表的示数为2021.6kW·h，过了7天小明回到家再次查看电能表的示数如图所示。下列有关说法正确的是（　　）
A．这段时间冰箱消耗的电能是7kW·h
B．冰箱每天平均工作的时间为0.5h
C．冰箱正常工作1min电能表的转盘转过12转
D．再有其它家电和冰箱一同正常工作时，电能表转盘的转速不变
11．如图所示的电路中，当开关S断开时，甲、乙两处均接电流表，示数之比为I甲∶I乙＝3∶5；当开关S闭合时，甲、乙两处均接电压表，示数之比为U甲∶U乙＝5∶2。以下判断正确的是（　　）
A．当开关S断开时，电阻R1与R2串联
B．电阻R1与R2的阻值之比是2∶3
C．当开关S断开时，通过R1与R2电功率之比是2∶3
D．当开关S闭合时，R1与R2电功率之比是3∶5

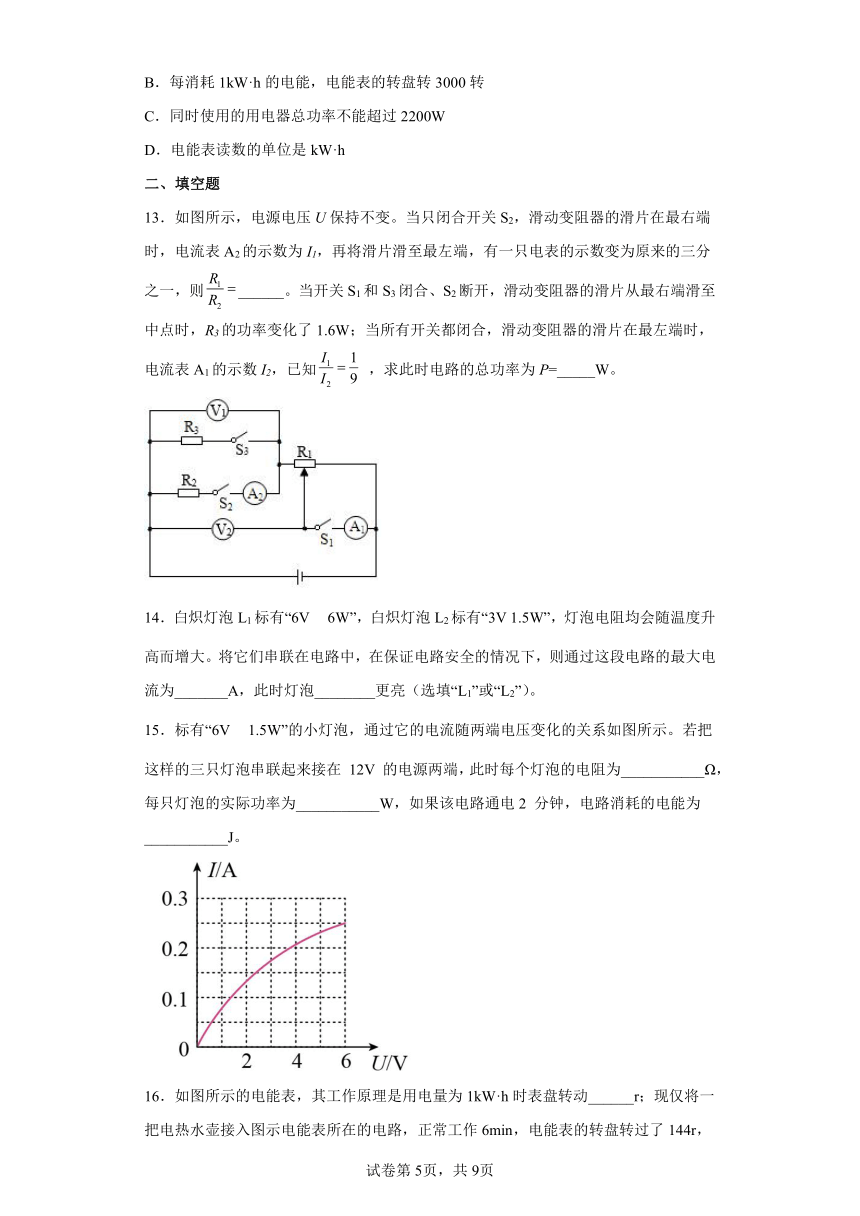

12．对于图中的各种数据，下列说法不正确的是（　　）
A．电能表正常工作时的电压一定为220V，电流一定为10A
B．每消耗1kW·h的电能，电能表的转盘转3000转
C．同时使用的用电器总功率不能超过2200W
D．电能表读数的单位是kW·h
二、填空题
13．如图所示，电源电压U保持不变。当只闭合开关S2，滑动变阻器的滑片在最右端时，电流表A2的示数为I1，再将滑片滑至最左端，有一只电表的示数变为原来的三分之一，则______。当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率变化了1.6W；当所有开关都闭合，滑动变阻器的滑片在最左端时，电流表A1的示数I2，已知 ，求此时电路的总功率为P=_____W。
14．白炽灯泡L1标有“6V 6W”，白炽灯泡L2标有“3V 1.5W”，灯泡电阻均会随温度升高而增大。将它们串联在电路中，在保证电路安全的情况下，则通过这段电路的最大电流为_______A，此时灯泡________更亮（选填“L1”或“L2”）。
15．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示。若把这样的三只灯泡串联起来接在 12V 的电源两端，此时每个灯泡的电阻为___________Ω，每只灯泡的实际功率为___________W，如果该电路通电2 分钟，电路消耗的电能为___________J。
16．如图所示的电能表，其工作原理是用电量为1kW·h时表盘转动______r；现仅将一把电热水壶接入图示电能表所在的电路，正常工作6min，电能表的转盘转过了144r，则电热水壶消耗的电能为______kW·h，电功率为______kW。
三、综合题
17．如图甲所示，这是小梦新买的一款迷你型恒温电热杯垫，它具有加热、保温两挡功能，能够对杯中的饮品进行加热，使饮品的温度长期保持在55℃左右，其主要参数如表所示，杯垫内部简化电路如图乙所示。
产品名称 智能恒温电热杯垫
额定电压 220V
额定加热功率 16W
额定保温功率 8W
（1）当开关S1闭合，开关S2断开时，电热杯垫处于________（选填“加热”或“保温”）挡；
（2）电热丝R2的阻值为多少________？
（3）用电热杯垫将200g的水由15℃正常加热到55℃需要40min，则该电热杯垫的加热效率是多少________？[]
（4）某天早上小梦将该电热杯垫接入家庭电路中单独工作，用该电热杯垫给牛奶加热，观察到家里电能表（如图丙所示）的转盘40min内转了30转，则加热牛奶时该电热杯垫的实际加热功率是多大________？
18．在综合实践活动中，小刘同学设计了一种自动控制恒温箱电路，图甲为热敏电阻的R-t图象，图乙为用此热敏电阻R和电磁继电器组成的一个简单恒温箱温控电路（E为恒压电源），继电器线圈的电阻为150Ω，当线圈中的电流大于或等于15mA时，衔铁被吸合，实现温控。图甲为热敏电阻的R﹣t图象，图丙所示是加热电路，R1和R2均为电热丝，S1闭合加热电路工作，S2的两个接线柱接在图乙的“A、B”或“C、D”上，通过衔铁的吸合断开可实现“加热挡”、“保温挡”之间的转换，加热挡可以使箱内温度快速升高，保温挡可使箱内温度缓慢降低。
（1）加热电路开关S2的两个接线柱应接在______（选填“A、B”或“C、D”）端，当线圈中的电流大于或等于15mA时，加热电路处于______挡位；
（2）如图丁是记录的加热电路30min内的电功率情况，求：30min内电路消耗的总电能______；电阻R2的阻值。______（写出计算过程）；
（3）恒压电源E为6V，要实现对50℃﹣100℃之间任一温度的控制，则滑动变阻器R′的最大阻值至少为_____Ω。如图乙串联一个电流表，把电流表刻度改成对应的温度值，当成温度表使用，它的刻度是否均匀？______（写出分析过程）
19．如图甲所示是家用保温式电饭锅，如图乙所示是该电饭锅的电路原理图，S是手动、温控一体开关，必须用外力按下才能闭合，但当锅底温度达到103℃以上时，会自动弹起、断开进入保温状态。已知R2=202Ω，电饭锅的额定加热功率为1210W。
(1)开关S断开时，电饭锅处于______（选填“加热”或“保温”）状态、电饭锅利用了电流______效应；
(2)当电饭锅处于正常加热状态时，电路中的电流是多大 ( )
(3)当电饭锅处于保温状态时，保温功率是多大 ( )
20．第24届冬奥会于2022年2月4日在北京召开彰显中国自信，奥运精神温暖人心；
（1）下图是2022年北京冬奥会的会徽，名字叫“冬梦”，以汉字“冬”为灵感，运用书法艺术形态，传递出实现“三亿人参与冰雪运动”的目标。其中短道速滑是我国的一个优势项目，运动员在起跑时，冰刀用力向后蹬冰面，运动员向前跑出，这是因为力的作用是___________的；在滑行的过程中，以冰面为参照物运动员是___________的（选填“运动”或“静止”）；由于摩擦，冰刀的温度升高，这是通过___________的方式增加了冰刀的内能。
（2）冬奥会投入使用的冬奥场馆“冰立方”，场馆依靠直径为13米的采光井及19根导光管将自然光引入室内，每月可节约用电2100kW·h，这些电能可供照明功率为10kW的场馆正常照明_________h；若这些能量由热值为3×107J/kg的焦炭燃烧获得，则至少需完全燃烧___________kg的焦炭。
（3）假如“五环破冰”是真实的，则“水凝结成冰”中的“凝结”实质是________现象；冰被雕刻过程中，冰的_________（选填“质量”或“密度”）一定不变；五环拔地而起的过程中，五环的_________（选填“动能”或“重力势能”）一定增大。
（4）在国旗传递时，小男孩用小号吹响嘹亮深情的《我和我的祖国》响彻全场。小号是空气柱_______发声的，小号与其他乐器发出声音的________不同。“嘹亮”主要用来描述声音的_________。
21．阅读短文，回答问题。
LED节能灯
LED节能灯是用高亮度发光二极管作光源。LED作为一种新型的节能、环保的绿色光源产品，具有很多诱人的特性。例如：
a．高效节能：1000小时仅耗几度电（普通60W白炽灯17小时耗1度电，普通10W节能灯100小时耗1度电）；
b．超长寿命：半导体二极管发光，无灯丝，无玻璃泡，不怕震动，不易破碎，使用寿命可达五万小时（普通白炽灯使用寿命仅有一千小时，普通节能灯使用寿命也只有八千小时）；
c．健康：光线健康．光线中不含紫外线和红外线（普通灯光中含有紫外线和红外线）；
d．绿色环保：不含汞和氙等有害元素，利于回收，而且不会产生电磁干扰（普通灯管中含有汞和铅等元素，节能灯中的电子镇流器会产生电磁干扰）；
e．保护视力：直流驱动，无频闪（普通灯都是交流驱动，就必然产生频闪）；
f．光效率高：发热小，90%的电能转化为可见光（普通白炽灯80%的电能转化为热能，仅有20%电能转化为光能）。
LED节能灯必将会得到推广，在节能减排的浪潮中大放光彩。
请回答下列问题：
（1）LED节能灯是用______作光源的，工作时把______能转化为光能；
（2）普通白炽灯光效率低的原因是：______；
（3）若一盏LED节能灯工作1 000小时消耗了3度电，则此灯的电功率是______W；
（4）我们______（填“能”或“不能”）看到普通灯光中含有的紫外线和红外线。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
闭合开关S，电路元件A和B并联，电压表测量电源电压，电流表测量干路电流；这时电压表的示数为3V，根据并联电路的电压特点可知电路元件A和B两端的电压都为3V，从图乙可知通过元件A和B的电流分别为0.6A和0.7A，根据并联电路的电流特点可知电流表的示数为
I=0.6A+0.7A=1.3A
电路中消耗的总功率为
P=UI=3V×1.3A=3.9W
故ABC不符合题意，D符合题意。
故选D。
2．C
【详解】
A．由图像乙可知，灯泡L的电阻随着电流的增大而增大，故A错误；
B．从图甲中可以看出，电阻与灯泡串联。从图乙中可以看出，当电阻电压为4V时，灯泡电压为2V，灯泡与电阻的电压之和正好等于6V，此时电路的电流为0.4A，灯泡L的实际阻值为
故B错误；
C．灯泡L的实际功率为
故C正确；
D．定值电阻R实际功率为
故D错误。
故选C。
3．C
【详解】
由图得，电阻R1与滑动变阻器R2并联，电流表A1测量滑动变阻器R2的电流，电流表A2测量干路的电流，电压表测量电源电压。当滑动变阻器滑片P向右移动时，电源电压不变，电压表V的示数不变，滑动变阻器R2接入电路中的电阻变大，由得，滑动变阻器R2的电流变小，电流表A1的示数变小；由于并联电路，互不影响，电阻R1的电流和电压不变，干路电流等于电阻R1电流与滑动变阻器R2电流之和，所以干路电流变小，即电流表A2的示数变小，所以电压表的示数与A2的示数的比值变大；由得，R1功率不变，R2功率变小，故ABD错误，C正确。
故选C。
4．D
【详解】
A．正常工作的电视机功率约为50-100W，故A不符合题意；
B．人的正常体温在36-37℃之间，冬天洗澡水的温度约为40℃，故B不符合题意；
C．一节新干电池的电压为1.5V，故C不符合题意；
D．人体的安全电压不高于36V，故D符合题意。
故选D。
5．D
【详解】
A．灯泡正常工作时的电流为
灯泡电阻为
为了保证电路中各元件安全工作，电路中的最大电流不能超过0.5A，故A错误；
C．整个电路消耗的总功率最大为
故C错误；
B．因为串联电路中总电压等于各用电器电压之和，所以电压表的最小示数为
故B错误；
D．当电压表的示数最大时，滑动变阻器接入电路的电阻最大，电路中电流最小，灯L消耗的功率最小，此时灯泡两端的电压
灯泡消耗的最小功率
故D正确。
故选D。
6．C
【详解】
A．分析电路图可知，滑动变阻器R1与定值电阻R串联，电压表测量滑动变阻器R1两端的电压，电流表测量电路中电流。由图乙可知，当R1=10Ω时，P1=1.6W，当R1=30Ω时，P2=1.2W，因串联电路中各处的电流相等，所以，由可得，电路中的电流分别为
因串联电路中总电阻等于各分电阻之和，且电源电压不变，所以，根据欧姆定律可得，电源电压为
解得
则电源电压为
故A错误；
B．根据可知，在电源电压不变的情况下，电路中电阻阻值越大，则电路电功率越小，因此当滑动变阻器阻值取最大时，电路电功率最小，即当时，电路电功率最小为
故B错误；
C．由选项B分析可知，当滑动变阻器阻值取最小时，电路电功率最大，即当时，电路电功率最大为
所以，整个电路电功率变化了
故C正确；
D．由于滑动变阻器R1与定值电阻R串联，则通过R1与R的电流相同，根据可知，滑动变阻器R1与定值电阻R的电功率之比为
当滑动变阻器由左向右移动时，滑动变阻器接入电路中的阻值变小，且阻值在由变为过程中，因此滑动变阻器R1的功率与定值电阻R的功率比值变小；当滑动变阻器由右向左移动时，滑动变阻器接入电路中的阻值变大，且阻值在由变为过程中，因此滑动变阻器R1的功率与定值电阻R的功率比值变大，故D错误。
故选C。
7．B
【详解】
①．由电路图可知，闭合开关后，定值电阻与滑动变阻器串联，电流表测电路电流，电压表测滑动变阻器两端电压，因电流表示数为I=0.3A，故由欧姆定律可知定值电阻两端电压为
因电源电压为18V，故可得滑动变阻器两端分压为
由欧姆定律可得，此时滑动变阻器接入电路的阻值为
由题意可知，此时滑动变阻器接入电路中的电阻长度为总长度的一半，因电阻的阻值与长度成正比，故可知滑动变阻器的最大阻值为
故①错误；
②．由电流表量程可知，电路中的最大电流为Imax=0.6A，此时定值电阻两端电压为
故此时滑动变阻器两端分压为
解得此时滑动变阻器接入电路中的最小阻值为
由电压表量程可知，滑动变阻器两端电压最大为，故此时定值电阻两端分压为
故此时电路中的电流为
解得此时滑动变阻器接入电路中的最大阻值为
可得RP接入电路的阻值范围是20Ω～50Ω，故②正确；
③．由②中分析可知，要保证电路安全，电路中的最大电流为0.6A，最小电流为0.3A，故电路中的电流范围为0.3A～0.6A，故③错误；
④．由③中分析可知，要保证电路安全，电路中的电流范围为0.3A～0.6A，故由P=UI可得，电路中的最小功率为
电路中的最大功率为
故④正确；
故由上述分析可知，ACD不符合题意，B符合题意。
故选B。
8．B
【详解】
由电路图可知，定值电阻R0和气敏电阻R串联，电压表测R两端的电压。
AB．因气敏电阻R的阻值会随天然气浓度的升高而变小，所以，当厨房天然气浓度升高时，气敏电阻R的阻值变小，由串联分压可知，气敏电阻R两端的电压变小，即电压表的示数变小，故A错误，B正确；
C．由电阻的串联可知电路的总电阻变小，由可知，电路中的电流变大，由串联电路电流的规律可知通过电阻R0的电流变大，故C错误；
D．电源电压不变，电路中的电流变大，由P=UI可知，整个电路消耗的总功率变大，故D错误。
故选B。
9．B
【详解】
A．普通中学生的质量约为50kg，故A不符合题意；
B．成年人的正常步行速度约为
4km/h=4×m/s≈1.1m/s
故B符合题意；
C．人的正常体温约为37℃，故C不符合题意；
D．日光灯管的功率约为40W，故D不符合题意。
故选B。
10．A
【详解】
A．电能表原来的示数为2021.6kW·h，7天电能表的示数为2028.6kW·h，则这段时间冰箱消耗的电能是
W=2028.6kW·h-2021.6kW·h=7kW·h
故A正确；
B．冰箱功率为200W，合0.2kW，电冰箱在这7天内工作的总时间为
t=
则冰箱每天平均工作的时间为
t'=5h
故B错误；
C．冰箱正常工作1min消耗的电能为
W'=Pt''=0.2kW×h=
电能表的转盘转的圈数为
n==2r
即冰箱正常工作1min电能表的转盘转过2转，故C错误；
D．再有其它家电和冰箱一同正常工作时，电路中消耗电能变快，电能表转盘的转速变快，故D错误。
故选A。
11．C
【详解】
ABC．当开关S断开，甲、乙两表为电流表时，两电阻并联，甲电流表测R2支路的电流，乙电流表测干路电流；因并联电路中干路电流等于各支路电流之和，所以通过两电阻的电流之比
因为并联电路各支路电压相等，所以
通过R1与R2电功率之比是
故AB错误，故C正确；
D．当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲电压表测电源的电压，乙电压表测R2两端的电压；因串联电路中各处的电流相等，所以R1与R2电功率之比是
故D错误。
故选C。
12．A
【详解】
A．220V是指这个电能表要接在220V的电路中使用；10A是指这个电能表允许通过的最大电流是10A，不是说工作电流一定是10A，故A错误，符合题意；
B．3000r/(kW h)表示每消耗1kW h的电能，电能表的转盘转3000转，故B正确，不符合题意；
C．同时使用用电器最大电功率
P=UI=220V×10A=2200W
故C正确，不符合题意；
D．电能表表示的是家用电器消耗电能的情况，单位是kW h，故D正确，不符合题意。
故选A。
13．
【详解】
[1]只闭合开关S2，定值电阻R2和滑动变阻器R1的最大值串联，滑片的移动不能改变R2接入电路中的电阻，故滑动变阻器的滑片从最右端移至最左端不能改变电路中的电流，即电流表A2的示数不会发生变化。变阻器的滑片在最右端时，电压表V2测量的是电源电压；变阻器的滑片在最左端时，电压表V2测量的是R2两电压；由题意可知电源电压是R2两电压的3倍，那么变阻器两端电压是R2两电压的2倍，由串联电路的分压原理可得
[2]只闭合开关S2，定值电阻R2和滑动变阻器R1的最大值串联，此时电路中电流为I1
当所有开关都闭合，滑动变阻器的滑片在最左端时,电阻R2和R3并联，此时电路中的总电流为I2
电流I1和I2之比为
由上式可得
当开关S1和S3闭合、S2断开，滑动变阻器的滑片在最右端时，电阻R3和变阻器串联，此时变阻器接入的电阻为最大值R1，通过R3的电流
此时R3的功率
当开关S1和S3闭合、S2断开，滑动变阻器的滑片在中点时，此时变阻器接入的电阻为，通过R3的电流
此时R3的功率
R3的功率变化值
由上式可得
当所有开关都闭合，滑动变阻器的滑片在最左端时，电路的总功率
14． 0.5 L2
【详解】
[1][2]两灯正常工作时的额定电流分别为
在保证电路安全的情况下，串联电路中电流处处相等，则通过这段电路的最大电流为0.5A；灯泡的亮度由实际发光功率决定，此时白炽灯泡L2达到额定工作状态，发光功率为1.5W，
而白炽灯泡L1工作发光时的电阻为
按此电阻值计算的实际发光功率为
由于灯泡电阻均会随温度升高而增大，在电流低于额定电流时，灯泡的电阻会偏小，灯泡L1实际功率会低于1.5W，则此时灯泡L2更亮。
15． 20 0.8 288
【详解】
[1]因为三只灯泡串联且规格相同，所以通过它们的电流和电阻都相同，即这三只灯泡两端分得的电压都相同，所以三只灯泡串联接在12V的电源两端时，每只灯泡两端的电压都为U=4V；由图象知道，当U=4V时，I=0.2A，则小灯泡的电阻
[2]小灯泡的实际电功率
P=UI=4V×0.2A=0.8W
[3]该电路通2分钟，电路消耗的电能为
W=UIt=12V×0.2A×2×60s=288J
16． 720 0.2 2
【详解】
[1]由电能表的参数可知，电路每消耗1kW·h的电能，表盘转动720r。
[2]电能表的转盘转过144r，电热水壶消耗的电能
[3]电热水壶的电功率
17． 保温 3025Ω 87.5% 15W
【详解】
（1）[1]由图乙可知，当开关S1闭合，开关S2断开时，电阻R1、R2串联，当开关S1、S2都闭合时，电阻R1被短路，电路只有R2工作。根据串联电路的电阻特点可知，电阻R1、R2串联时，电路中的电阻最大，根据可知，此时的电功率最小，电热杯处于保温挡。
（2）[2]当开关S1、S2都闭合时，电阻R1被短路，电路只有R2工作，此时电路中的电阻最小，为加热挡；由可知，电热丝R2的阻值
（3）[3]水吸收的热量为
由可知，电热杯垫消耗的电能
电热杯垫的加热效率
（4）[4]表示电路中的用电器消耗1kW h电能，电能表的转盘转过3000转；电能表转盘转过30转，电热杯垫消耗的电能
加热牛奶时该电热杯垫的实际加热功率
18． A、B 保温 6.6×105J 110Ω 205 不均匀
【详解】
（1）[1]当温度较低的时候，由图甲可知，热敏电阻的电阻较大，根据欧姆定律可知，电路中的电流较小，电磁铁的磁性较小，衔铁与AB部分连接，由于加热器在温度低的时候需要恒温箱内的加热器要工作，所以加热电路开关S2的两个接线柱应接在A、B端。
[2]当线圈中的电流大于或等于15mA时，衔铁被吸合，衔铁与CD部分连接，只有R2工作，电路的电阻较大，由可知电路的功率较小，处于保温状态。
（2）[3]30min内电路消耗的总电能
W=W1+W2=P加t1+P保t2=660W×10×60s+220W×20×60s=6.6×105J
[4]当两个电阻并联时，电路的总电阻最小，由可知电路的功率最大，处于加热状态，电阻R2的消耗电功率
P2= P加-P保=660W-220W=440W
电阻R2的阻值
（3）[5]由图甲可知：50℃时热敏电阻的阻值为90Ω，要实现对50℃-100℃之间任一温度的控制，已知控制电路的电流要到达
15mA=0.015A
由图甲可知：温度达到100℃，热敏电阻R=50Ω，若恒压电源E为6V，根据欧姆定律可得
R′≈205Ω
[6]如图乙串联一个电流表，电路中的电流
由于R′和R线圈是定值，所以电流I和R不是一次函数，刻度不均匀。
19． 保温 热 5.5A 200W
【详解】
(1)当开关S断开时，电路阻值较大，由可知此时功率较小，为保温档。电饭锅工作主要应用了电流热效应。
(2)当电饭锅正常加热工作时，其电流大小为
(3)当开关S闭合时为加热挡，此时只有R1接入电路，可求其电阻为
则保温档时功率为
答：(1)开关S断开时，电饭锅处于保温状态，电饭锅利用了电流热效应。
(2)当电饭锅处于正常加热状态时，电路中的电流是5.5A。
(3)当电饭锅处于保温状态时，保温功率是200W。
20． 相互 运动 做功 210 252 凝固 密度 重力势能 振动 音色 响度
【详解】
（1）[1]因为力的作用是相互的，运动员在起跑时，冰刀用力向后蹬冰面，冰面给运动员一个反方向的力，使运动员向前跑出。
[2]在滑行的过程中，以冰面为参照物，运动员的位置发生了变化，故以冰面为参照物运动员是运动的。
[3]冰刀与冰面摩擦，通过做功增大了冰刀的内能，使冰刀的温度升高。
（2）[4]每月可节约用电2100kW·h，这些电能可供照明功率为10kW的场馆正常照明时间
[5]若这些能量通过焦炭获得，需要焦炭的质量
（3）[6]水凝结冰，是由液态变为固态，属于凝固。
[7]冰被雕刻过程中，质量会随着体积的减小而减小，由于冰的种类没有发生变化，故冰的密度一定不变。
[8]动能的大小与物体的质量和速度有关，重力势能的大小与物体的质量和所处高度有关；五环拔地而起的过程中，无法知道速度如何变化，故无法判断动能如何变化；但五环的高度一定是越来越高，故重力势能一定增大。
（4）[9]声音是由物体的振动产生的，小号是利用空气柱振动而发声的。
[10]我们能区分不同的乐器之间的声音，是因为它们发出的音色不同。
[11]声音的三个特性分别是音调、响度、音色，小号吹响嘹亮深情的《我和我的祖国》响彻全场，这里的嘹亮指的是声音的响度。
21． 高亮度发光二极管 电 80%的电能转化为热能，仅20%的电能转化为光能 3 不能
【详解】
（1）[1][2]由题中材料可知，LED节能灯是用高亮度发光二极管作光源，工作时，消耗了电能，获得了光能，因此把电能转化为光能。
（2）[3]由题中材料可知，普通白炽灯光效率低的原因是：普通白炽灯80%的电能转化为热能，仅有20%电能转化为光能。
（3）[4]此灯的电功率
（4）[5]因为紫外线和红外线都属于不可见光，所以我们不能看到普通灯光中含有的紫外线和红外线。
