人教版九年级全一册15.4电流的测量同步练习（有解析）

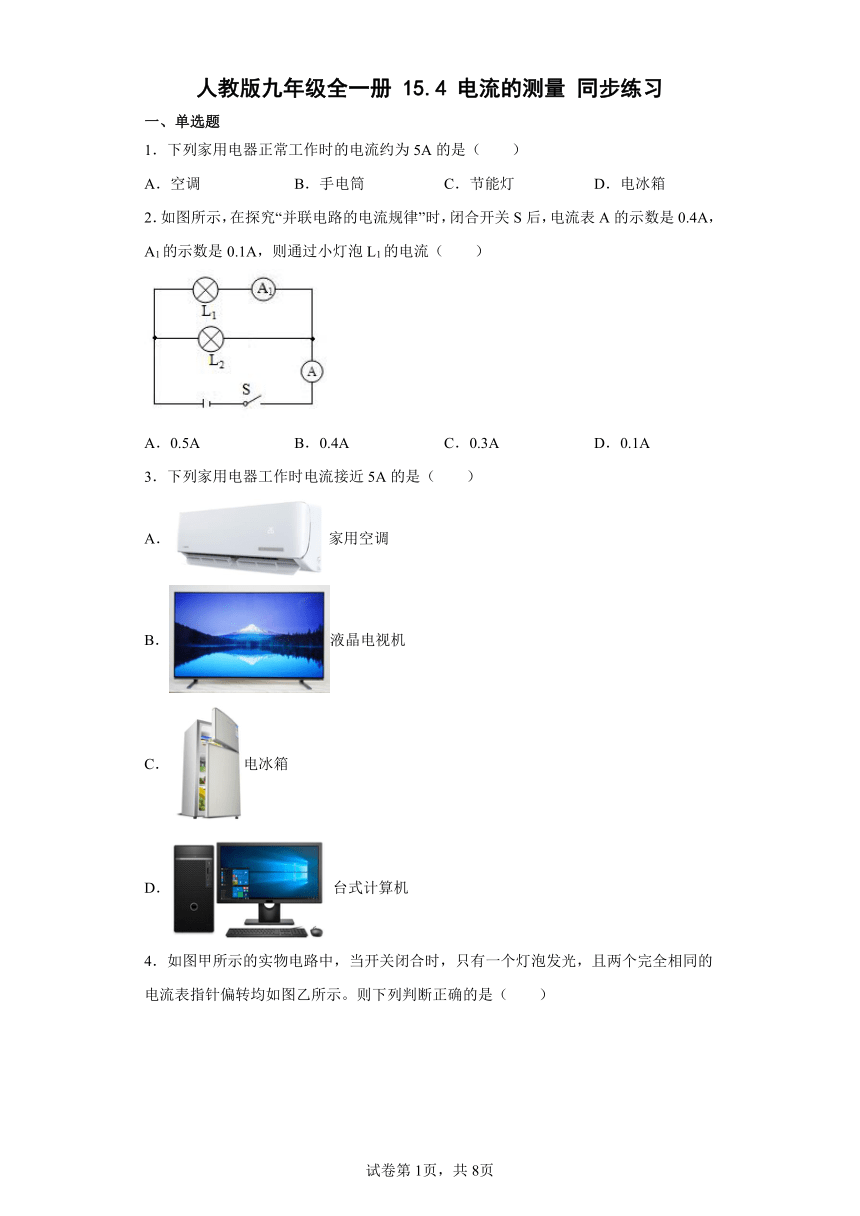

人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题
1．下列家用电器正常工作时的电流约为5A的是（　　）
A．空调 B．手电筒 C．节能灯 D．电冰箱
2．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，则通过小灯泡L1的电流（　　）
A．0.5A B．0.4A C．0.3A D．0.1A
3．下列家用电器工作时电流接近5A的是（　　）
A．家用空调
B．液晶电视机
C．电冰箱
D．台式计算机

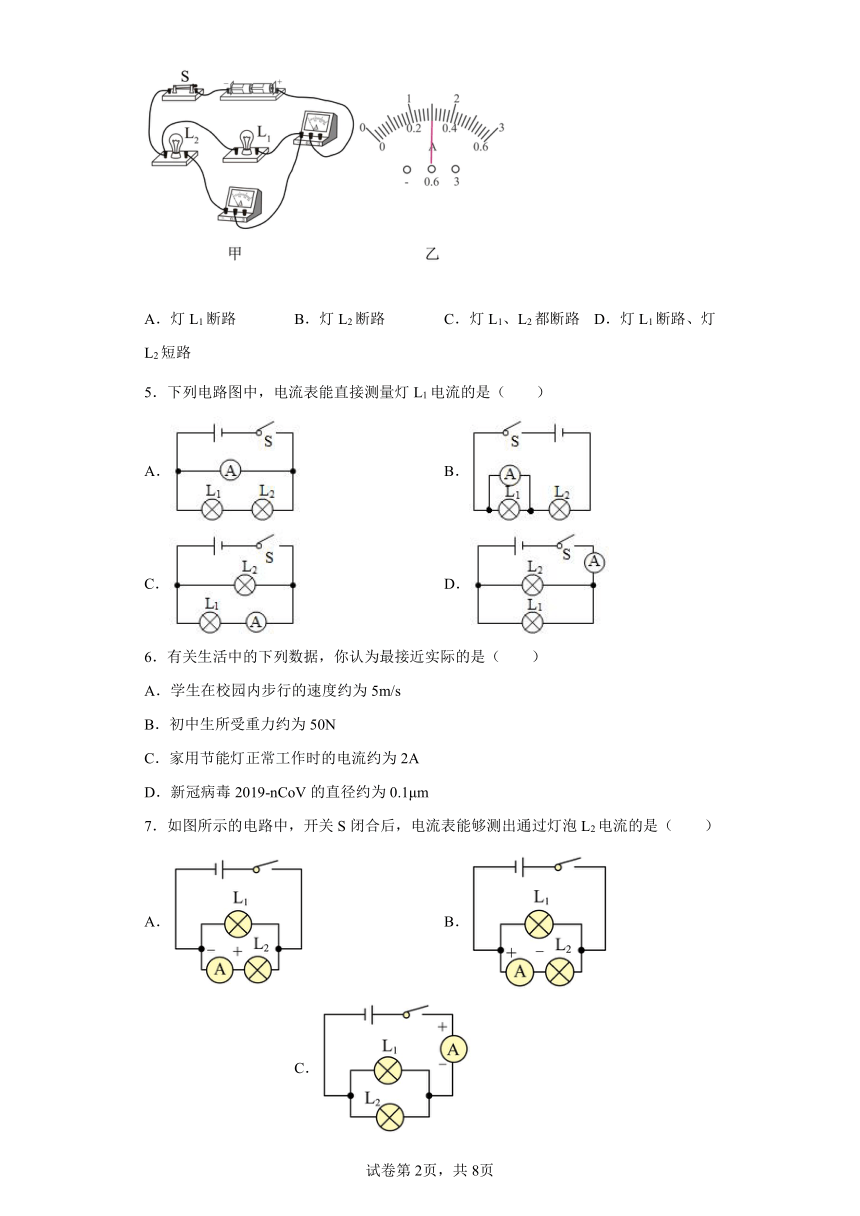

4．如图甲所示的实物电路中，当开关闭合时，只有一个灯泡发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（　　）
A．灯L1断路 B．灯L2断路 C．灯L1、L2都断路 D．灯L1断路、灯L2短路
5．下列电路图中，电流表能直接测量灯L1电流的是（ ）
A． B．
C． D．
6．有关生活中的下列数据，你认为最接近实际的是（　　）
A．学生在校园内步行的速度约为5m/s
B．初中生所受重力约为50N
C．家用节能灯正常工作时的电流约为2A
D．新冠病毒2019-nCoV的直径约为0.1μm
7．如图所示的电路中，开关S闭合后，电流表能够测出通过灯泡L2电流的是（　　）
A． B． C． D．

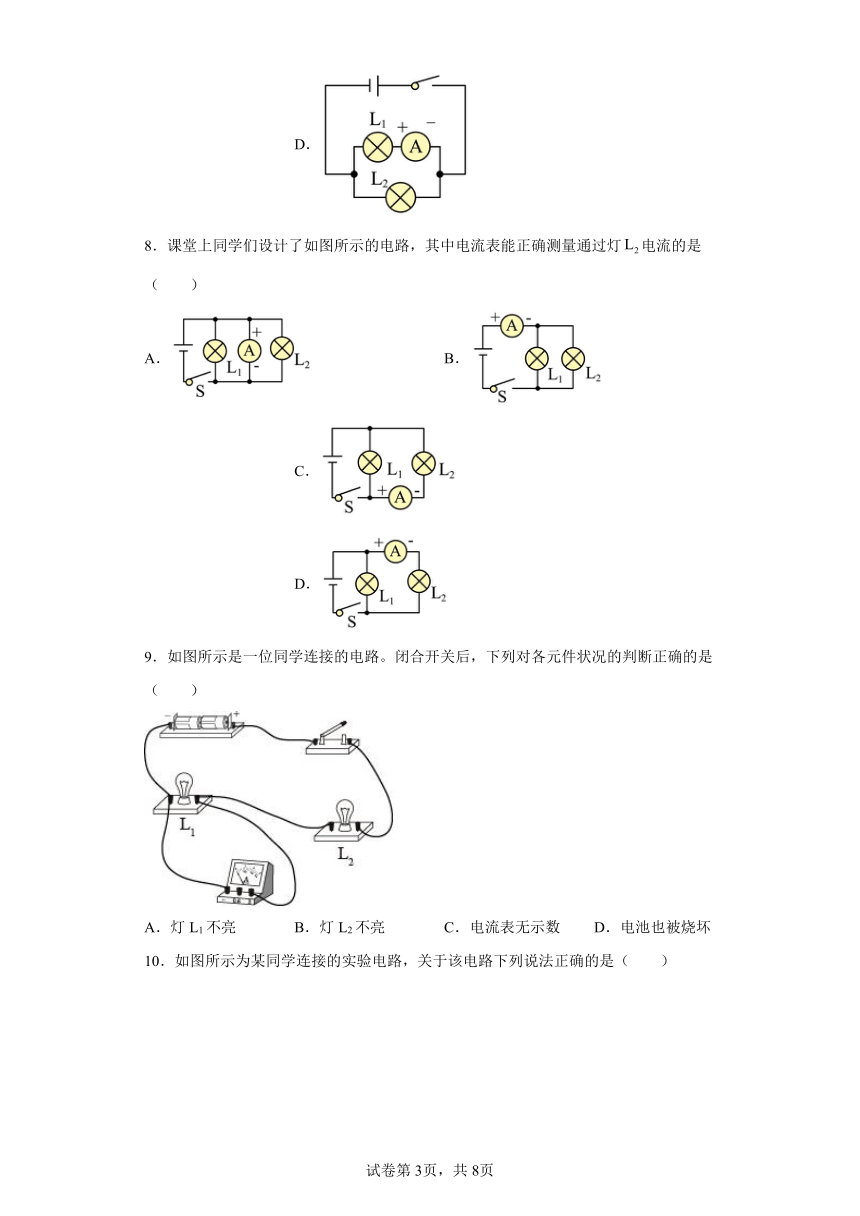

8．课堂上同学们设计了如图所示的电路，其中电流表能正确测量通过灯电流的是（　　）
A． B． C． D．
9．如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）
A．灯L1不亮 B．灯L2不亮 C．电流表无示数 D．电池也被烧坏

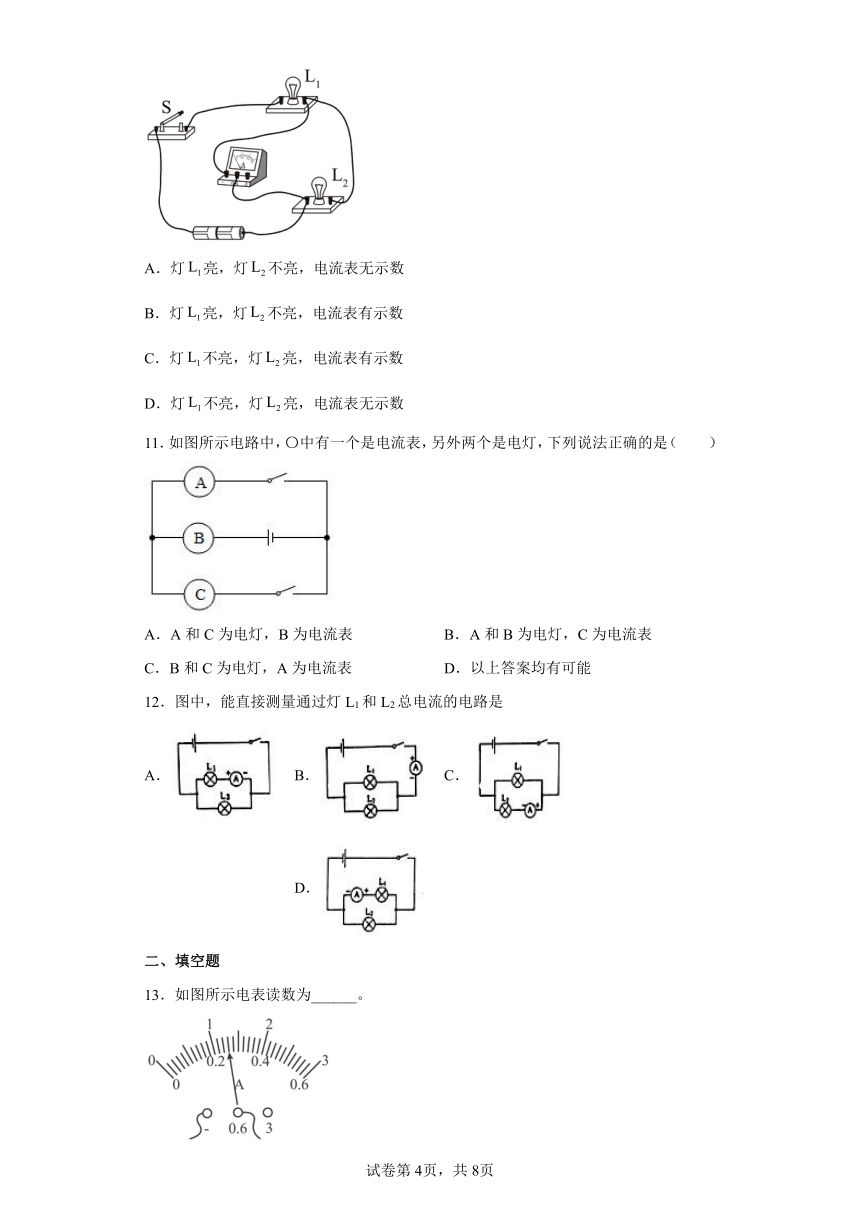

10．如图所示为某同学连接的实验电路，关于该电路下列说法正确的是（　　）
A．灯亮，灯不亮，电流表无示数
B．灯亮，灯不亮，电流表有示数
C．灯不亮，灯亮，电流表有示数
D．灯不亮，灯亮，电流表无示数
11．如图所示电路中，〇中有一个是电流表，另外两个是电灯，下列说法正确的是（　　）
A．A和C为电灯，B为电流表 B．A和B为电灯，C为电流表
C．B和C为电灯，A为电流表 D．以上答案均有可能
12．图中，能直接测量通过灯L1和L2总电流的电路是
A． B． C． D．
二、填空题
13．如图所示电表读数为______。

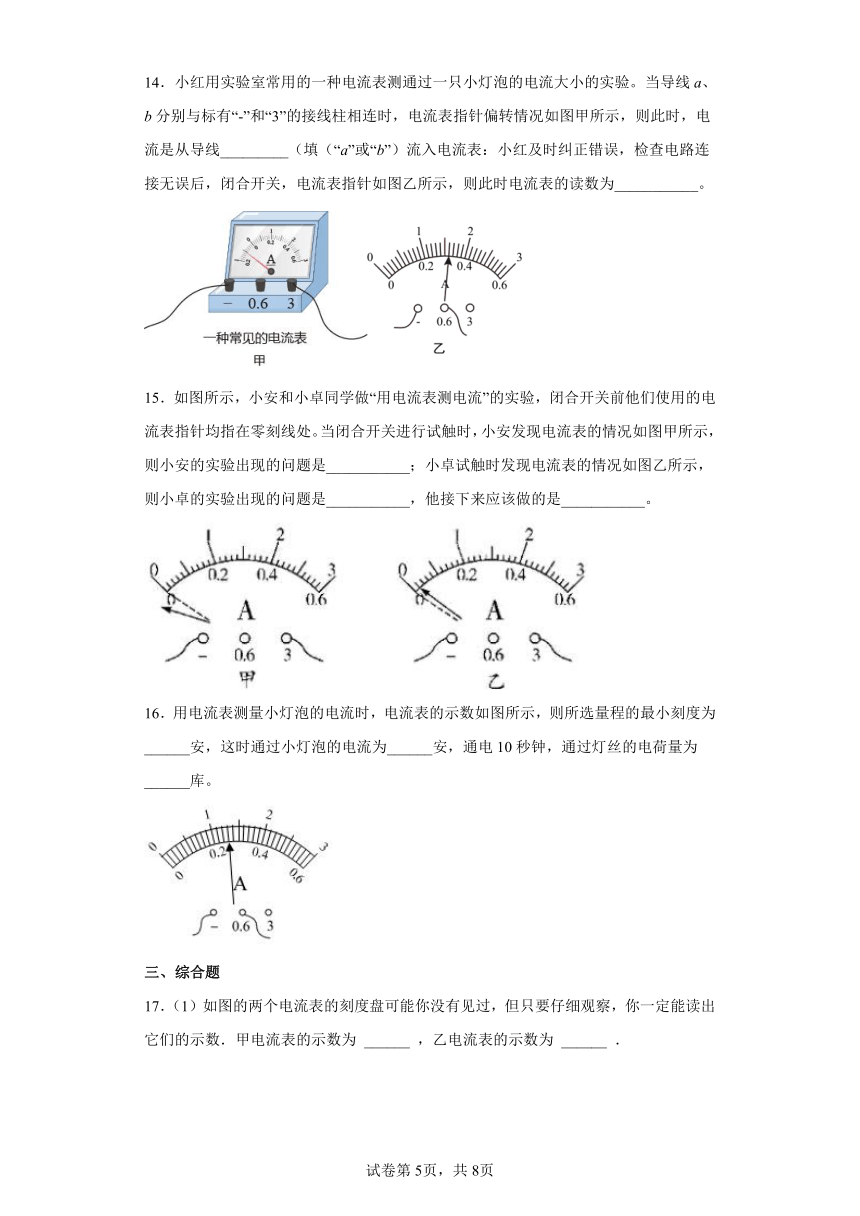

14．小红用实验室常用的一种电流表测通过一只小灯泡的电流大小的实验。当导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图甲所示，则此时，电流是从导线_________（填（“a”或“b”）流入电流表：小红及时纠正错误，检查电路连接无误后，闭合开关，电流表指针如图乙所示，则此时电流表的读数为___________。
15．如图所示，小安和小卓同学做“用电流表测电流”的实验，闭合开关前他们使用的电流表指针均指在零刻线处。当闭合开关进行试触时，小安发现电流表的情况如图甲所示，则小安的实验出现的问题是___________；小卓试触时发现电流表的情况如图乙所示，则小卓的实验出现的问题是___________，他接下来应该做的是___________。
16．用电流表测量小灯泡的电流时，电流表的示数如图所示，则所选量程的最小刻度为______安，这时通过小灯泡的电流为______安，通电10秒钟，通过灯丝的电荷量为______库。
三、综合题
17．（1）如图的两个电流表的刻度盘可能你没有见过，但只要仔细观察，你一定能读出它们的示数．甲电流表的示数为 ______ ，乙电流表的示数为 ______ ．
（2）如图丙所示，是小明在用电汉表测量电流时观察到的现象，则他所犯的错误是 ______ ，如果该现象是他测完电流后断开电路时观察到的，则他所犯的错误是 ______ ．
（3）小丽在探究“串联电路电流特点”时，测得电路中的电流为0.36A，请你用笔画线代替导线将如图丁所示的电流表的接线柱接入电路中并画出指针所在的位置__________．
18．如图所示，如果电流表选择的量程为0 ~ 0.6安量程，则电流表的示数为______A；如果电流表选择的量程为0 ~3A，则它的示数为______A．把实物连线图在方框内画成电路图．
19．(1)如图所示是课本上的演示实验：甲图说明 ______ 可以改变物体的内能，乙图中水蒸气将塞子冲出去的过程中，能量转化是 ______ 。
小乐同学练习使用电流表测电流，他在连接电路前，观察电流表出现如图丙所示的现象，这时他应该 ______ ；他连好电路在测量电流时观察到电流表又出现如图丙所示的现象，则他出现的错误是 ______ 。
(2)如图丁所示，有两个验电器A和B，其中A带负电，金属箔张开一定角度；B不带电。现用带绝缘手柄的金属棒将AB连接起来，在连接的瞬间A验电器的金属箔张角 ______ （选填“变大”、“变小”或“不变”）；B验电器 ______ （选填“带正电”、“带负电”或“不带电”）；金属棒中的电流方向是 ______ （选填“从A到B”或“从B到A”）。
20．(1)小华的妈妈周末用“清洁钢丝球”打磨铁锅底的锈迹，一会儿就感觉铁锅发烫。小华向妈妈解释：这是用功的方式增大了铁锅的内能，所以温度升高了。小华告诉妈妈日常生活中，人们常用水做冷却剂给物体降温，是因为水的______大；
(2)夏季的清晨，站在黑虎泉边会看到护城河的河面上飘着淡淡的白雾，这些“白雾”的形成对应的物态变化是______；当太阳升起时，“白雾”又消失了，此时对应的物态变化是______；
(3)为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制。在国际单位制中，热量的基本单位是______（填写中文名称）；安培是______（填写物理量名称）的基本单位；
(4)小华同学买了一个自带LED灯照明的电动挖耳勺。按下主开关后，LED灯工作，便于观察耳内状况。再按下另一个开关，小马达（电动机）产生小小的振动并带动扇叶将震松后的耳垢吸出来。根据功能要求可以判断，LED灯和电动机的连接方式是______；电动机在电路图中的符号是______。
21．（1）用笔画线代替导线，按左边的电路图把实物图连接起来；( )
（2）为了测量L2的电流，小明连接了如图甲所示的电路，要求L1与L2并联，S控制干路，S1控制L2，请用笔画线代替导线，把图甲中还没有连接的导线接上，使电路完整_______。闭合开关，电流表指针偏转如图乙所示，此时电灯L2的电流是___________A。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
A．空调正常工作时的电流约为5A，故A符合题意；
B．手电筒正常工作时的电流约为0.2A，故B不符合题意；
C．节能灯正常工作时的电流约为0.1A，故C不符合题意；
D．电冰箱正常工作时的电流约为1A，故D不符合题意。
故选A。
2．D
【详解】
由电路图可看出A1在支路上与L1串联，则A1测的是L1的电流，即A1的示数为通过L1的电流，所以通过小灯泡L1的电流为0.1A，故D符合题意。
故选D。
3．A
【详解】
A.家用空调的工作电流约5A，故A符合题意；
B.液晶电视机的工作电流约0.5A，故B不符合题意；
C.电冰箱的工作电流约1A，故C不符合题意；
D.台式计算机的工作电流约0.5A，故D不符合题意。
故选A。
4．A
【详解】
由图甲可知，灯泡L1和灯泡L2并联，右端电流表测量干路电流，左端电流表测量L2电流，因为开关闭合时，只有一个灯泡亮，所以电路中一定存在一条支路断路，若其中一条支路短路则引起电源短路；因为两电流表的偏转相同，则说明两电流表的示数相同，所以左右端电流表测L2的电流，即L1断路。
故选A。
5．C
【详解】
A．电流表并联在电源的两端，将电源短路，不符合题意；
B．电流表与L1并联在电路中，L1被短路，不符合题意；
C．电流表与灯L1串联，测的是通过灯L1的电流，符合题意；
D．电流表串联在干路，测的是干路电流，不符合题意。
故选C。
6．D
【详解】
A．学生在校园内步行的速度约为1m/s，故A不符合题意；
B．初中生所受重力约为500N，故B不符合题意；
C．家用节能灯正常工作时的电流约为0.2A，故C不符合题意；
D．新冠病毒2019-nCoV的直径约为10-7m，即0.1μm，故D符合题意。
故选D。
7．A
【详解】
电流表能够测出通过灯泡L2电流的，则电流表与灯泡L2串联；电流表的使用时应符合“正进负出”的原则。
A．电流表与灯泡L2串联且电流表的使用符合“正进负出”，故A符合题意；
B．电流表与L2串联，但正负接线柱接反了，故B不符合题意；
C．电流表在干路上，测量干路电流，故C不符合题意；
D．电流表与L1串联，且正负接线柱接反了，故D不符合题意。
故选A。
8．D
【详解】
A．由图可知，电流表与电路并联，会使电路短路，故A不符合题意；
B．由图可知，此时两灯泡并联，电流表在干路中，即电路表测量的是干路中电流，故B不符合题意；
C．由图可知，电流有两条路径，即灯L1与L2并联，且电流表与L2串联，但正负接线柱接反了，故C不符合题意；
D．由图可知，电流有两条路径，即灯L1与L2并联，且电流表与L2串联，所以测量的是L2的电流，故D符合题意。
故选D。
9．A
【详解】
由图中电路可知，电流表于L1并联，再与L2串联，因电流表内阻内很小，相当于一根导线，故L1被短路，电流表测通过L2的电流。所以，闭合开关后，L1不亮，L2亮，电流表测通过L2的电流，有示数，电池不会被烧坏。
故选A。
10．B
【详解】
如图所示，电流从电池的正极出发，经过电流表后经过灯泡L1、开关后回到负极，灯泡L2被电流表短路，故灯泡L2不亮，灯泡L1亮，电流表有示数，故B正确。
故选B。
11．A
【详解】
由于电流表的实质相当于导线，所以据图可知，若A或C其中一个是电流表，都会导致对方短路，即A是电流表，会导致C灯泡短路；若C是电流表，则导致A灯泡短路，故A、C是灯泡，B是电流表。故A正确，BCD错误。
故选A。
12．B
【详解】
A．灯L1、L2并联，电流表与L1串联，测量L1的电流，且电流从“-”接线柱入，从“+”接线柱出，接线柱接反，故A不符合题意；
B．灯L1、L2并联，电流表测干路电流，即测L1和L2的电流，故B符合题意；
C．灯L1、L2并联，电流表与L2串联，故C不符合题意；
D．灯L1、L2并联，电流表与L1串联，测量L1的电流，故D不符合题意．
【点睛】
L1和L2并联，用电流表测量灯泡L1和L2的总电流，根据电流表的正确使用方法，应将电流表接在干路上；并且让电流从“+”接线柱流入，从“-”接线柱流出．
13．0.26A
【详解】
电流表选择的小量程，分度值为0.02A，所以读数为0.26A。
14． a 0.32A
【详解】
[1]由图甲知，电流表的指针反向偏转，说明正负接线柱接反，即电流从导线a注入电流表。
[2]由图乙知，电流表的量程为0～0.6A，分度值为0.02A，其示数为0.32A。
15． 正负接线柱接反了 量程选择太大 断开开关，改接小量程
【详解】
[1]小安实验时电流表的指针偏向了左侧，原因是正负接线柱接反了。
[2][3]小卓实验时指针略向右偏转，偏转太小，原因是量程选择太大；接下来他应该断开开关，改接小量程。
16． 0.02 0.26 2.6
【详解】
[1]由图知道，电流表的量程为0～0.6A，表盘上有30个小格，则每一个小格的数值，即最小刻度为
[2]指针指在第13个小格上，电流表的示数为
13×0.02A＝0.26A
[3]通电10秒钟，通过灯丝的电荷量为
Q＝It＝0.26A×10s＝2.6C
17． 3.5mA 38μA 电流表的正负接线柱接反了 电流表没有调零
【详解】
(1)电流表使用的是0 15mA量程，每一个大格代表5mA，每一个小格代表0.5mA，示数是3.5mA.电流表使用的是0 50μA量程，每一个大格代表10μA，每一个小格代表2μA，示数是38μA.(2)如图丙所示，是小明在用电流表测量电流时观察到的现象，即此时指针左偏，则他所犯的错误是电流表的正负接线柱接反了，如果该现象是他测完电流后断开电路时观察到的，则他所犯的错误是电流表没有调零；(3)根据测量结果可确定其使用的量程为0 0.6 A，此时的分度值为0.02A，据此可确定指针的位置，如图所示．
【点睛】
（1）电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数．（2）连接电流表时，电流都要从正接线柱入、负接线柱出，则否则指针将反转；同时在使用电流表之前，应该先调零；（3）电流的测量值为0.3A，应该选用0～0.6A的量程，并据此确定指针的位置．
18． 0.22 1.1 见解析
【详解】
（1）电流表选择的量程为0 ~ 0.6安量程，分度值为0.02A，所以电流表的示数为0.22A；
（2）如果电流表选择的量程为0 ~3A，则分度值为0.1A，示数为1.1V；
（3）由实物图可知，灯泡L1、L2并联，电流表A1测干路电流，电流表A2测通过灯泡L2的电流，开关控制干路．电路图如下：
点睛：电流表读数时，一定要认清量程和分度值再读数．
19． 做功 内能转化为机械能 电流表调零 电流表正负接线柱接反了 变小 带负电 从B到A
【详解】
(1)[1]甲图中，迅速向下压活塞，硝化棉燃烧，该过程中机械能转化为内能，说明做功可以改变物体的内能。
[2]乙图中，塞子冲出去是因为水蒸气对塞子做功把内能转化为机械能。
[3]他在连接电路前，电流表指针指在零刻度线的左侧，说明没有调零，所以应该调零。
[4]他连好电路在测量电流时，电流表指针指在零刻度线的左侧，说明电流表的正负接线柱接反了。
(2)[5]金属棒是导体，当把AB连接起来时，电荷会发生转移使A验电器的电荷减少，所以A验电器金属箔的张角变小。
[6]用带绝缘手柄的金属棒将AB连接起来时，A验电器的负电荷会转移动B验电器上，使B验电器也带负电。
[7]电流方向和负电荷定向移动方向相反，因为负电荷从A验电器转移到B验电器，所以电流从B到A。
20． 比热容 液化 汽化 焦耳 电流 并联
【详解】
(1)[1]由于水的比热容较大，对比其他物质，在相同的条件下，水能够吸收更多的热量，常被作为冷却剂给物体降温。
(2)[2]“白雾”是水蒸气遇到低温液化形成的小水珠。
[3]当太阳升起时，“白雾”又消失，是因为温度上升，“白雾”吸收热量发生汽化变成水蒸气。
(3)[4]热量是能量的一种形式，单位是焦耳，用符号J表示。
[5]电流的单位是安培，简称安，用符合A表示。
(4)[6]根据题意，按下主开关后，LED灯工作，便于观察耳内状况，再按下另一个开关，小马达（电动机）产生小小的振动并带动扇叶将震松后的耳垢吸出来。可知LED灯与电动机可以独立工作，互不影响，说明LED灯和电动机是并联的。
[7]电路图中规定的电动机符合是。
21． 0.4
【详解】
（1）[1]由电路图可知，电铃与灯泡并联，开关S1控制电铃，与电铃在一条支路上，开关S在干路上控制整个电路。实物图如图所示
（2）[2]L1与L2并联，S1控制L2，即S1与L2串联在一条支路上，测量L2的电流，则电流表应该与灯泡L2串联在一条支路上，开关S干路在干路上，如图所示
[3]如图所示，电流表选择的是分度为0.02A的小量程，其示数即电灯L2通过的电流是0.4A。
