苏科版九年级下册第十五章电功和电热 单元练习（有解析）

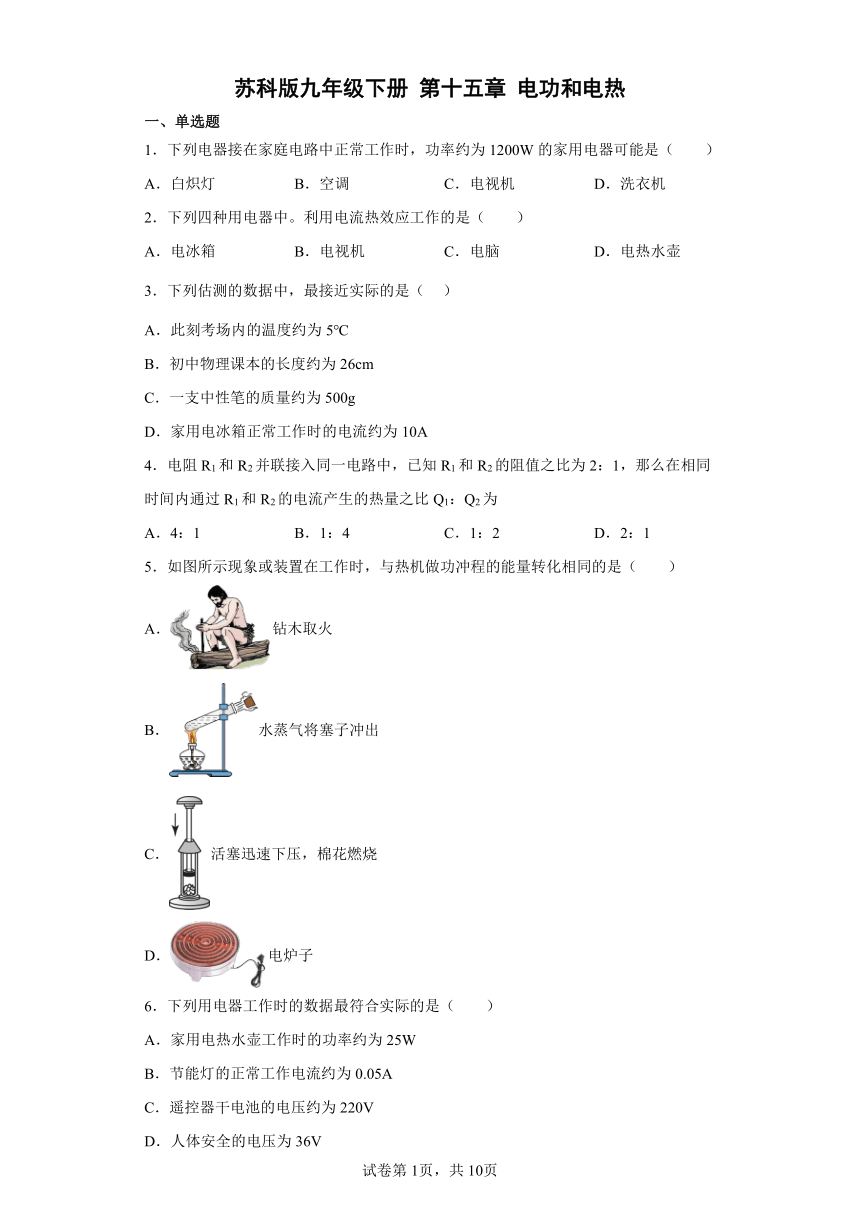

苏科版九年级下册 第十五章 电功和电热
一、单选题
1．下列电器接在家庭电路中正常工作时，功率约为1200W的家用电器可能是（　　）
A．白炽灯 B．空调 C．电视机 D．洗衣机
2．下列四种用电器中。利用电流热效应工作的是（　　）
A．电冰箱 B．电视机 C．电脑 D．电热水壶
3．下列估测的数据中，最接近实际的是（ ）
A．此刻考场内的温度约为5℃
B．初中物理课本的长度约为26cm
C．一支中性笔的质量约为500g
D．家用电冰箱正常工作时的电流约为10A
4．电阻R1和R2并联接入同一电路中，已知R1和R2的阻值之比为2：1，那么在相同时间内通过R1和R2的电流产生的热量之比Q1：Q2为
A．4：1 B．1：4 C．1：2 D．2：1
5．如图所示现象或装置在工作时，与热机做功冲程的能量转化相同的是（　　）
A．钻木取火
B．水蒸气将塞子冲出
C．活塞迅速下压，棉花燃烧
D．电炉子
6．下列用电器工作时的数据最符合实际的是（　　）
A．家用电热水壶工作时的功率约为25W
B．节能灯的正常工作电流约为0.05A
C．遥控器干电池的电压约为220V
D．人体安全的电压为36V

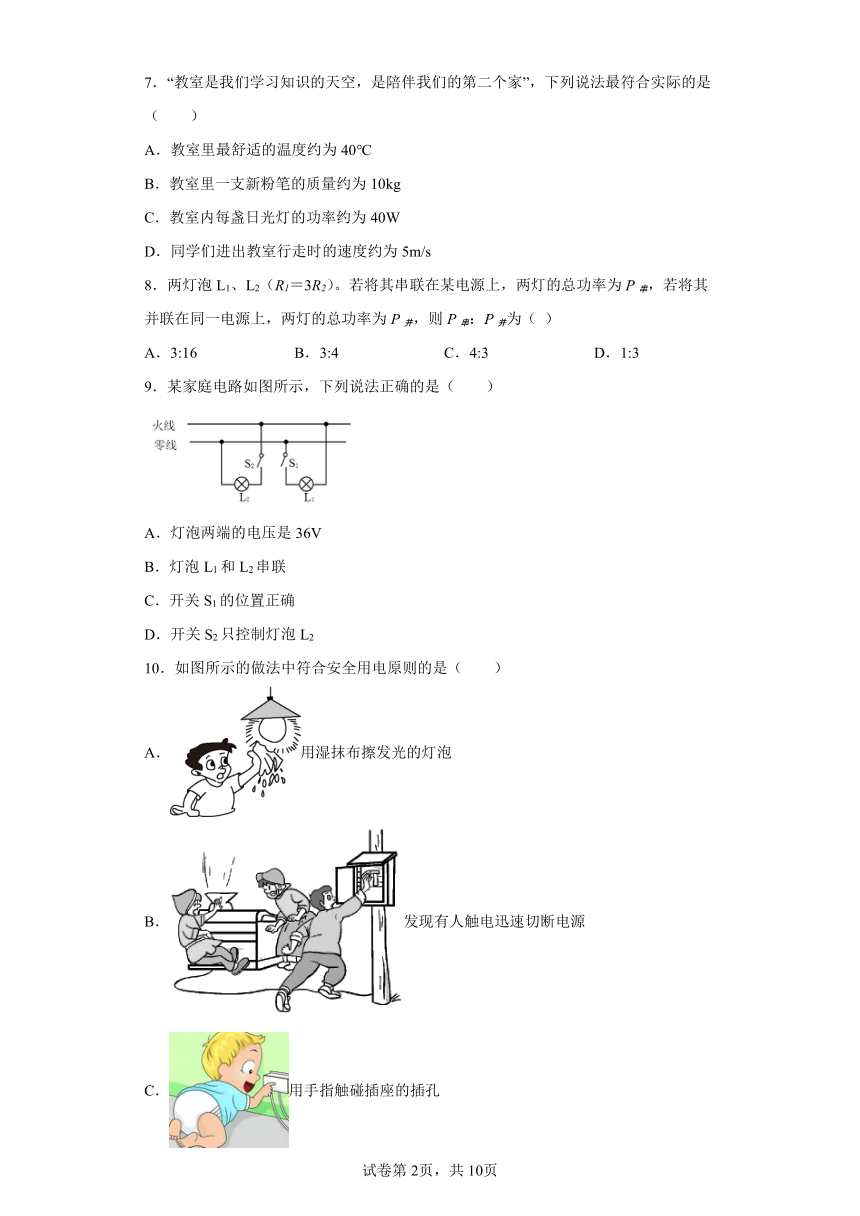

7．“教室是我们学习知识的天空，是陪伴我们的第二个家”，下列说法最符合实际的是（　　）
A．教室里最舒适的温度约为40℃
B．教室里一支新粉笔的质量约为10kg
C．教室内每盏日光灯的功率约为40W
D．同学们进出教室行走时的速度约为5m/s
8．两灯泡L1、L2（R1＝3R2）。若将其串联在某电源上，两灯的总功率为P串，若将其并联在同一电源上，两灯的总功率为P并，则P串：P并为（ ）
A．3:16 B．3:4 C．4:3 D．1:3
9．某家庭电路如图所示，下列说法正确的是（　　）
A．灯泡两端的电压是36V
B．灯泡L1和L2串联
C．开关S1的位置正确
D．开关S2只控制灯泡L2
10．如图所示的做法中符合安全用电原则的是（　　）
A．用湿抹布擦发光的灯泡
B．发现有人触电迅速切断电源
C．用手指触碰插座的插孔
D．多个大功率用电器同时用一个插座

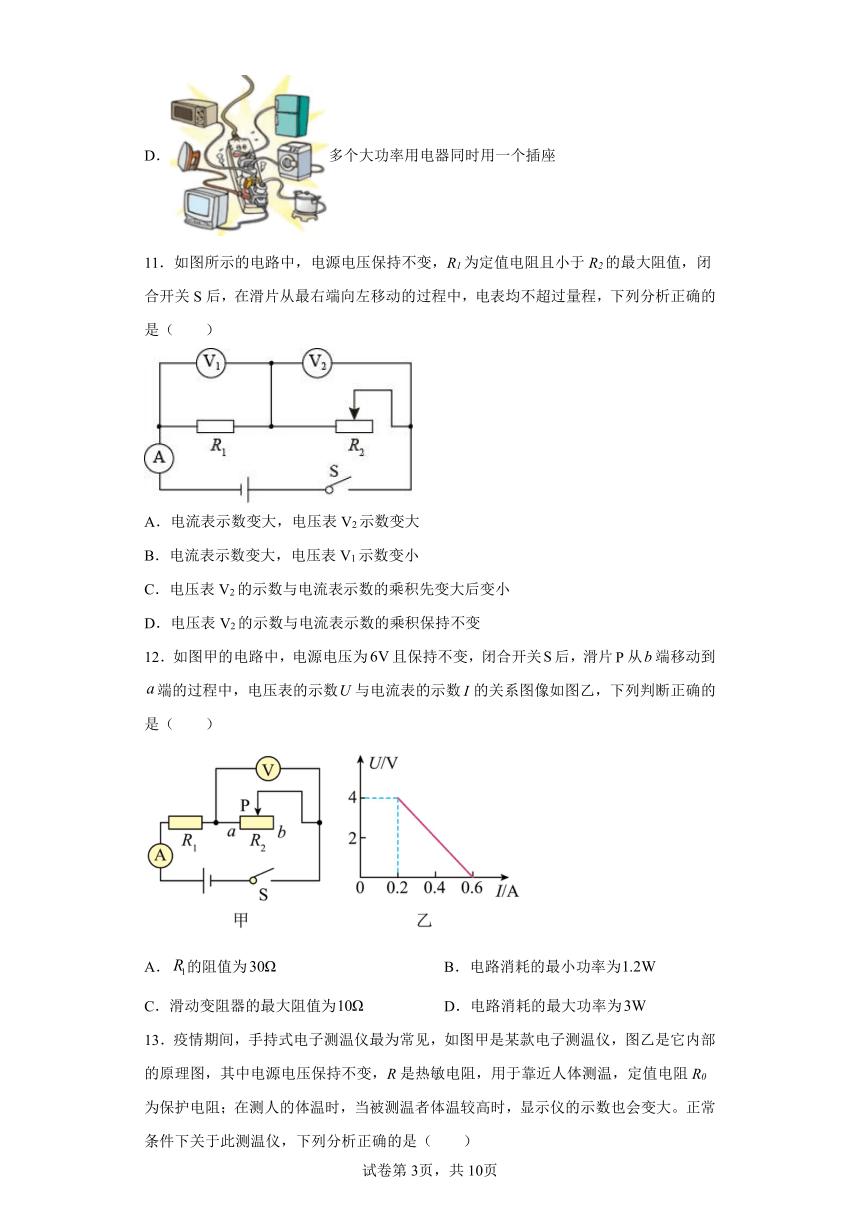

11．如图所示的电路中，电源电压保持不变，R1为定值电阻且小于R2的最大阻值，闭合开关S后，在滑片从最右端向左移动的过程中，电表均不超过量程，下列分析正确的是（　　）
A．电流表示数变大，电压表V2示数变大
B．电流表示数变大，电压表V1示数变小
C．电压表V2的示数与电流表示数的乘积先变大后变小
D．电压表V2的示数与电流表示数的乘积保持不变
12．如图甲的电路中，电源电压为且保持不变，闭合开关后，滑片从端移动到端的过程中，电压表的示数与电流表的示数的关系图像如图乙，下列判断正确的是（　　）
A．的阻值为 B．电路消耗的最小功率为
C．滑动变阻器的最大阻值为 D．电路消耗的最大功率为

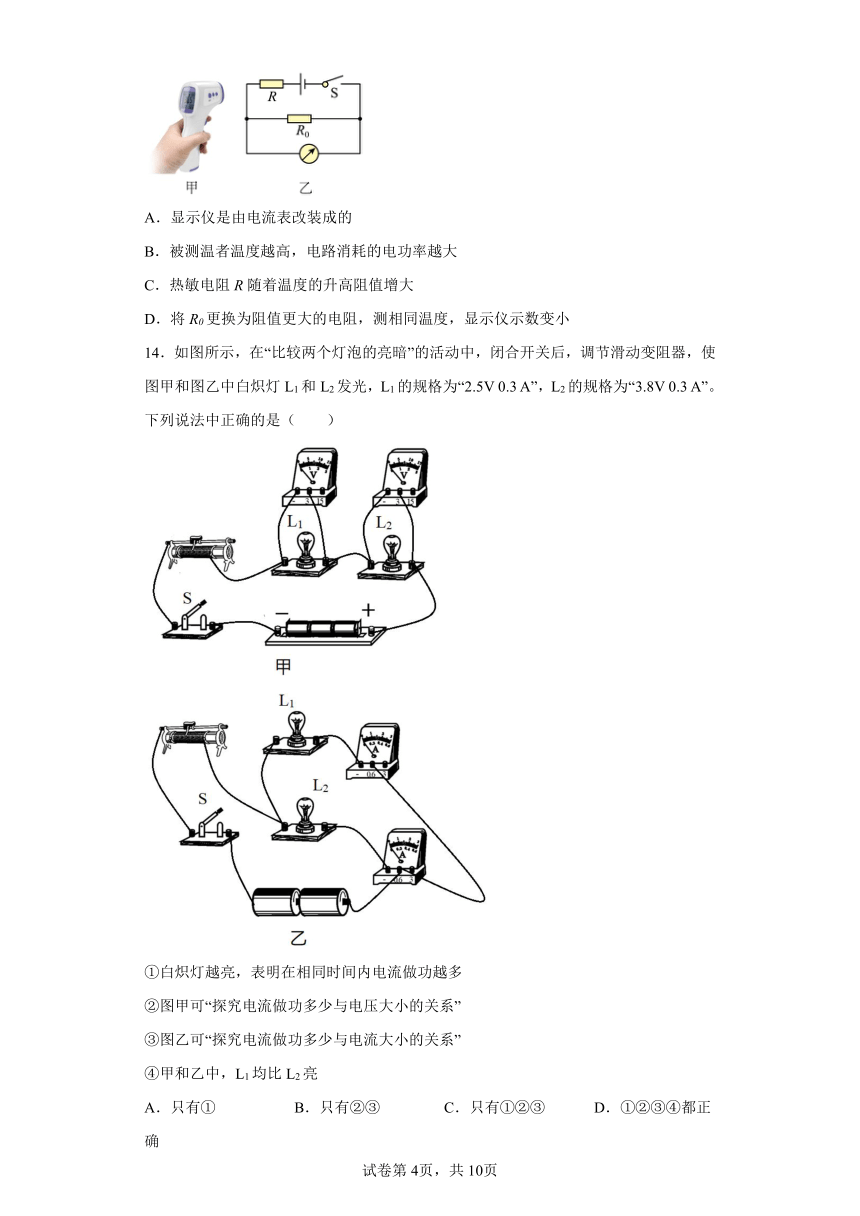

13．疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（　　）
A．显示仪是由电流表改装成的
B．被测温者温度越高，电路消耗的电功率越大
C．热敏电阻R随着温度的升高阻值增大
D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小
14．如图所示，在“比较两个灯泡的亮暗”的活动中，闭合开关后，调节滑动变阻器，使图甲和图乙中白炽灯L1和L2发光，L1的规格为“2.5V 0.3 A”，L2的规格为“3.8V 0.3 A”。下列说法中正确的是（　　）
①白炽灯越亮，表明在相同时间内电流做功越多
②图甲可“探究电流做功多少与电压大小的关系”
③图乙可“探究电流做功多少与电流大小的关系”
④甲和乙中，L1均比L2亮
A．只有① B．只有②③ C．只有①②③ D．①②③④都正确

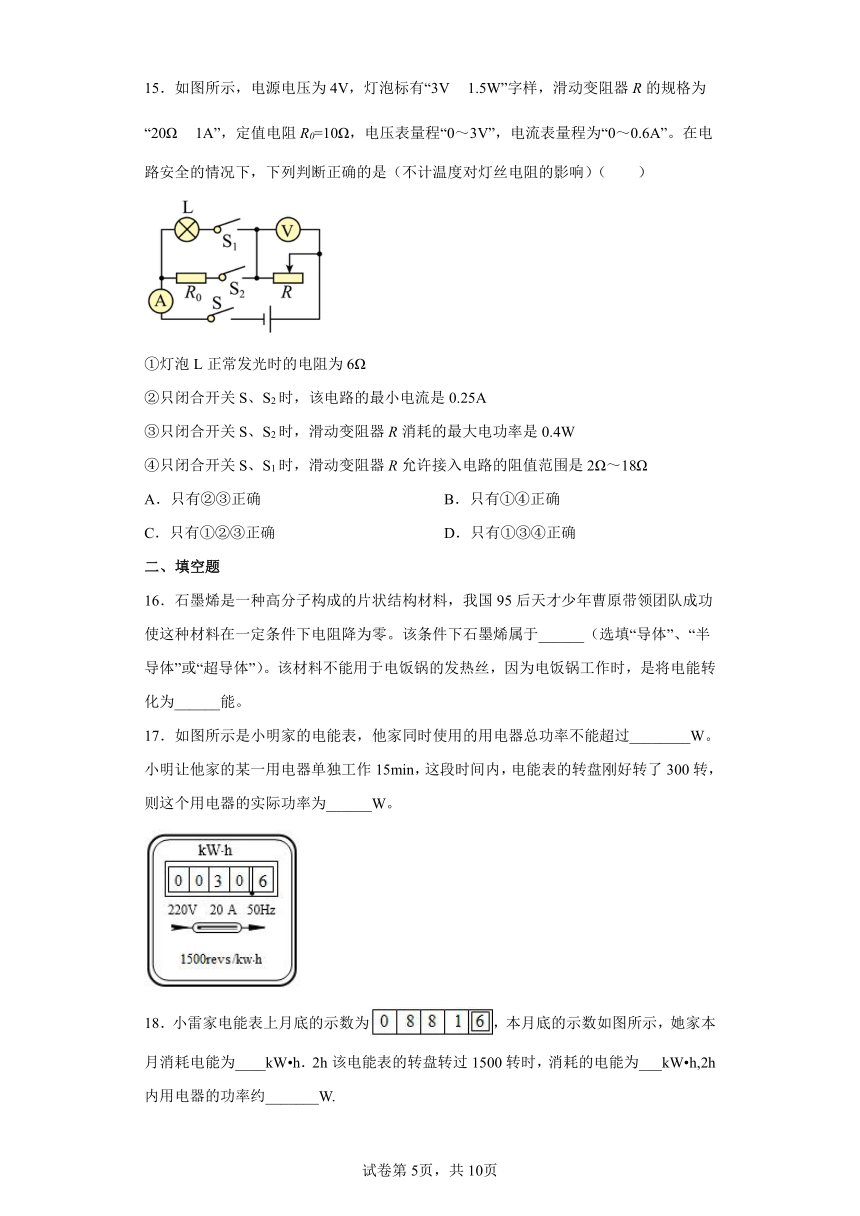

15．如图所示，电源电压为4V，灯泡标有“3V 1.5W”字样，滑动变阻器R的规格为“20Ω 1A”，定值电阻R0=10Ω，电压表量程“0～3V”，电流表量程为“0～0.6A”。在电路安全的情况下，下列判断正确的是（不计温度对灯丝电阻的影响）（　　）
①灯泡L正常发光时的电阻为6Ω
②只闭合开关S、S2时，该电路的最小电流是0.25A
③只闭合开关S、S2时，滑动变阻器R消耗的最大电功率是0.4W
④只闭合开关S、S1时，滑动变阻器R允许接入电路的阻值范围是2Ω～18Ω
A．只有②③正确 B．只有①④正确
C．只有①②③正确 D．只有①③④正确
二、填空题
16．石墨烯是一种高分子构成的片状结构材料，我国95后天才少年曹原带领团队成功使这种材料在一定条件下电阻降为零。该条件下石墨烯属于______（选填“导体”、“半导体”或“超导体”）。该材料不能用于电饭锅的发热丝，因为电饭锅工作时，是将电能转化为______能。
17．如图所示是小明家的电能表，他家同时使用的用电器总功率不能超过________W。小明让他家的某一用电器单独工作15min，这段时间内，电能表的转盘刚好转了300转，则这个用电器的实际功率为______W。
18．小雷家电能表上月底的示数为，本月底的示数如图所示，她家本月消耗电能为____kW h．2h该电能表的转盘转过1500转时，消耗的电能为___kW h,2h内用电器的功率约_______W.
19．2020年5月5日，我国长征五号B运载火箭首飞成功，为我国空间站建设奠定了基础。
(1)长征五号B运载火箭穿越大气层时，火箭上部外壳--整流罩温度升高，其分子的动能________（填“增大”或“减小”），其内能的改变是通过__________（填“做功”或“热传递”）的方式实现的。
(2)未来两三年我国将完成中国空间站的建设。空间站运行时，其动力补充来源于太阳能。有阳光时，空间站利用光伏发电的功率为60kW。1h发电_________kW h。
20．如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为25W。电源电压不变，忽略温度对灯丝电阻的影响。则L1与L2电阻之比是______，闭合S1、S2时，灯L2的功率为______W。
三、综合题
21．在抗击新冠肺炎疫情期间，中医为诊疗发挥了积极作用，成为世界瞩目的“中国战法”重要组成部分。如图甲所示为小艺同学家的电中药壶，有“猛火”和“文火”两个档位，工作电路简化为图乙所示，其中S'为档位开关，R1和R2为定值电阻，A、B为阻值可忽略不计的指示灯。当电中药壶处于猛火档时，红灯亮；处于文火档时，绿灯亮。已知电中药壶额定电压为220V，猛火档的额定功率为2420W，R2=180Ω。
（1）根据题意，可判断A灯是______（选填“红”或“绿”）灯；
（2）求电中药壶文火档的额定功率______；
（3）暑假的一天晚上，小艺用电中药壶帮奶奶熬药，先用猛火挡加热6min至沸腾后，再用文火档慢熬30min，共消耗电能0.3kW·h。由此计算电中药壶工作时的实际电压______。
22．如图甲所示，这是小梦新买的一款迷你型恒温电热杯垫，它具有加热、保温两挡功能，能够对杯中的饮品进行加热，使饮品的温度长期保持在55℃左右，其主要参数如表所示，杯垫内部简化电路如图乙所示。
产品名称 智能恒温电热杯垫
额定电压 220V
额定加热功率 16W
额定保温功率 8W
（1）当开关S1闭合，开关S2断开时，电热杯垫处于________（选填“加热”或“保温”）挡；
（2）电热丝R2的阻值为多少________？
（3）用电热杯垫将200g的水由15℃正常加热到55℃需要40min，则该电热杯垫的加热效率是多少________？[]
（4）某天早上小梦将该电热杯垫接入家庭电路中单独工作，用该电热杯垫给牛奶加热，观察到家里电能表（如图丙所示）的转盘40min内转了30转，则加热牛奶时该电热杯垫的实际加热功率是多大________？
23．厉害了，追风人
你能想象远在青海的阳光能为中原“充电”吗？我国风能、太阳能资源丰富，但它们却像草原上的“野马”，性情不定，难以驯服。有这样一个团队，短短几年时间，他们突破了一个个世界级难题，创造了一项项世界第一。在他们的努力下，应用特高压直流输电将大量富余的清洁电力送到上千公里之外的中东部负荷中心，解决了我国的一次能源和电力负荷呈逆向分布的困局。他们是国家电网经研院直流技术攻关团队，他们被称作驯服风光野马的“追风人”。特高压直流输电成为国家战略级技术，和高铁、北斗一样，成为享誉世界的“中国名片”。
2020年6月29日，张北柔性直流电网工程竣工投产，来自草原的绿色动能点亮了京城的万家灯火。张北工程不仅能够满足冬奥会的100%清洁供电需求，还将每年向北京输送225亿度清洁电力，相当于北京年用电量的十分之一。
特高压是指特高压网络（如图），分为交流特高压网络和直流特高压网络，直流特高压是指±800 k V及以上的直流电输电网络；交流特高压指的是1000 k V及以上交流电的电压等级的输电网络。
根据物理学公式，输电损耗与电流的平方成正比，与电路电阻成正比，即电流越大电力损耗越大，这就要求输电线中电流越小越好。另外，从经济性考虑，导线越细材料成本越低，也需要电流越小。从电功率计算公式P=UI（U为传输电压，I为传输导线中的电流）可以看出，在保证功率传输不变的前提下，如果降低电流就要求电压相应提高。在长距离传输中，此做法既降低了传输电力损耗又大量节省了导线材料，经济性和传输效率都得到明显提高，这就是高压电力传输的主要原理。
特高压输电输送容量大、送电距离长、线路损耗低、占用土地少。100万伏特高压输电线路输送电能的能力(技术上叫输送容量)是50万伏超高压输电线路的5倍。所以有人这样比喻，特高压输电是“电力高速公路”。
请根据上述材料,回答下列问题:
（1）将特高压输电比喻为“电力高速公路”,是由于特高压输电具有______特点。
（2）如果线路中电流降低到原来的倍，那么输电线损失的功率为原来损耗的______倍。（填写正确选项前的字母）
A．2 B． C． D．4
（3）在远距离输电中，为了减小输电线中电能的损失你认为还可以采取什么方法？请简要说明原理。______
24．如图所示，小明家的电能表上标有“220V10A（20A）”的字样。他家有电饭锅700W、电视机150W、电水壶2000W、电淋浴器1500W等家用电器。
（1）从表盘信息可知，“2500r/kW·h”表示的意思是_____；小明家已经用电_____kW·h。
（2）当家人看电视时（其它家用电器未使用），小明能用电淋浴器洗澡吗？（应有必要的计算过程）_______
25．新型电饭锅煮饭时采用“高温”和“低温”两种方式加热，其内部电路可简化成图所示电路，R1和R2均为电热丝，S1是温度自动控制开关。高、低温挡的额定电功率如下表所示。求：
额定电压 220V
额定电功率 低温挡 110W
高温挡 660W
（1）求电饭锅低温档工作时的电流。
（2）电热丝R2的阻值。
（3）小聪发现同样的档位煮熟同样的饭，在用电高峰期所用的时间要长一些，请你分析原因。（友情提示：用电高峰期用电器两端的实际电压小于额定电压；不计热损失）
26．阅读短文，回答问题。
纯电动汽车
根据中汽协数据，2021年中国新能源汽车产销量迅猛增长，已超过三百万辆。电池是纯电动汽车的核心，衡量电池性能的一个重要参数是能量密度，即单位质量储存的电能。某款纯电动汽车搭载了高性能三元锂电池，能量密度达到了150W·h/kg，电池质保8年或15万公里，该车配备专利电池管理系统及超低温预热充电技术，零下35度亦可正常启动和充电，最高续航里程更是达到了600km。同时支持快充和慢充两种模式：快充半小时即可将电量由30%充至80%；慢充7小时充满，无论哪种充电方式都需要供电系统中提供接地良好的地线，否则车辆拒绝接受充电。其部分参数如下：
整车质量 1680kg 电池容量
电动机最大功率 160kW 最高时速 155km/h
车辆在减速或制动时，车轮的转动会带动驱动电机转动，此时驱动电机就变成了发电机，能够产生电能为汽车的动力电池充电，达到能量回收利用的效果，同时具有辅助制动功能。
（1）电动汽车充电时要将外壳与地线保持良好接触，否则充不了电，这是为了防止______；
（2）若按每千瓦时0.5元的居民电价计算，在最经济的情况下，汽车行驶100公里的电费成本为______元；
（3）该车在快充时（由30%充至80%）的充电功率为______kW；
（4）关于该款纯电动汽车，下列说法不正确的是______。
A．纯电动汽车的电池质量约为500kg
B．能量回收系统可有效延长刹车片的寿命
C．能量回收系统可提高汽车的续航里程
D．快充使用的导线要比慢充粗
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
A．白炽灯的额定功率一般小于100W，故A不符合题意；
B．空调机的功率一般较大，在1000W左右，故B符合题意；
C．电视机的功率约在100W左右，故C不符合题意；
D．洗衣机的功率一般在300W左右，故D不符合题意。
故选B。
2．D
【详解】
A．电冰箱是将电能转化为电动机的机械能，通过做功发生物态变化工作的，不是利用电流的热效应来工作的，故A不符合题意；
B．电视机将电能转化为声音与图像，不是利用电流的热效应来工作的，故B不符合题意；
C．电将电能转化为声音与图像，不是利用电流的热效应来工作的，故C不符合题意；
D．电水壶工作时将电能转化为内能，利用电流的热效应工作的; 故D符合题意。
故选D。
3．B
【详解】
A．此刻考场内的温度约为25℃，故A错误；
B．初中物理课本的长度约为26cm，与实际相符，故B正确；
C．一支中性笔的质量约为10g，故C错误；
D．家用电冰箱的功率约为200W，正常工作的电流约为1A，故D错误。
故选B。
4．C
【详解】
因为两电阻并联，所以U1＝U2，由于R1:R2＝2:1，所以I1:I2＝1:2时间相同，则t1:t2＝1:1，那么：Q1:Q2＝I21R1t1:I22R2t2＝(12×2×1):(22×1×1)＝1:2，故选C.
【点睛】
本题根据热量计算公式Q＝I2Rt来进行分析．由题意知并联电压相同，根据欧姆定律就可得出电流I1与I2的比值，R1与R2的比值已知，时间相同，这样就可以得出热量之比．
5．B
【详解】
热机做功冲程中，高温高压的气体对活塞做功，将内能转化为机械能。
A．钻木取火，是克服摩擦做功，机械能转化为内能，故A不符合题意；
B．水蒸气对活塞做功，水蒸气的内能减小，活塞由静止变为运动，机械能增加，故水蒸气将内能转化为活塞的机械能，故B符合题意；
C．活塞对筒内的空气做功，空气的内能增加，温度升高，达到棉花的着火点，而使棉花燃烧，故是机械能转化为内能，故C不符合题意；
D．电炉子工作时消耗电能，得到内能，电能转化为内能，故D不符合题意。
故选B。
6．B
【详解】
A．家用电热水壶工作时的功率约为1000W，故A不符合题意；
B．节能灯的正常工作的电功率约10W，正常工作电流
故B符合题意；
C．遥控器的干电池电压约为3V，故C不符合题意；
D．人体安全的电压为不高于36V，故D不符合题意。
故选B。
7．C
【详解】
A．人的体温在37℃左右，感觉舒适的温度在23℃左右。故A不符合题意；
B．一枚一元硬币的质量约6g，一支粉笔的质量略大于此数值，在10g左右。故B不符合题意；
C．教室中普通日光灯的额定功率在40W左右。故C符合题意；
D．同学们进出教室行走时的速度在1m/s左右。故D不符合题意。
故选C。
8．A
【详解】
两电阻串联时的总功率为
两电阻并联时的总功率为
故
故A符合题意。
故选A。
9．D
【详解】
A．家庭电路中零线和火线之间的电压是220V，所以灯泡两端的电压是220V，故A错误；
B．图中有两条支路，两个灯泡分别在两条支路上，灯泡L1和L2并联，故B错误；
C．开关接在火线和用电器之间，图中开关S1接在零线上，它的位置错误，故C错误；
D．开关S2和灯泡L2串联，开关S2控制灯泡L2，故D正确。
故选D。
10．B
【详解】
A．用湿抹布擦发光的灯泡，水可以导电，有可能会造成触电事故，故A不符合题意；
B．发现有人触电时，应该立即切断电源，可防止救人时引发新的触电事故，故B符合题意；
C．安全用电要求不接触低压带电体，不靠近高压带电体，故C不符合题意；
D．一个插线板供多个大功率用电器同时工作，易造成干路电流过大而发生过载，故D不符合题意。
故选B。
11．C
【详解】
AB．定值电阻R1、滑动变阻器R2串联，V1测R1的电压，V2测滑动变阻器的电压，在滑片从最右端向左移动的过程中，电阻减小，电路电流变大，电流表示数变大；定值电阻R1两端的电压变大，即V1的读数变大；电源电压不变，故滑动变阻器两端的电压减小，即V2的示数减小，故AB错误；
CD．电压表V2的示数与电流表示数的乘积就是滑动变阻器的功率，当R2=R1时，功率最大，其功率先变大后变小，故C正确，D错误。
故选C。
12．B
【详解】
A．由图可知，滑动变阻器与定值电阻串联在电路中，电压表测量滑动变阻器两端的电压，当滑片从端移动到端的过程中，滑动变阻器阻值变小，电流表示数变大，电压表示数变小，由图乙可知，电路中的最大电流为0.6A，此时滑动变阻器两端电压为0，此时滑动变阻器阻值为0，电路中只有定值电阻，所以定值电阻R1的阻值为
故A错误；
BD．由图乙可知，电路中的最大电流为0.6A，电路中的最小电流为0.2A，由可知，电路消耗的最小功率为
电路消耗的最大功率为
故B正确，D错误；
C．当滑片在b端时，滑动变阻器的阻值最大，电路中的电流最小，滑动变阻器两端电压最大，由图乙可知，当滑片在b端时，电路中的电流为0.2A，滑动变阻器两端电压为4V，滑动变阻器的最大阻值为
故C错误。
故选B。
13．B
【详解】
A．两电阻串联，因为显示仪与R0并联，所以显示仪是电压表，故A错误；
B．被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流越大，由P=UI可知，电路消耗的功率也越大，故B正确；
C．被测温者温度越高，电压表示数变大，即R0两端电压变大，由串联电路电压的规律，R两端电压越小，由分压原理可知，热敏电阻的阻值变小，故热敏电阻阻值随温度的升高而减小，故C错误；
D．温度相同，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0两端分得的电压变大，因此显示仪示数会变大，故D错误。
故选B。
14．C
【详解】
①白炽灯越亮，表明其实际发光功率越大，即在相同时间内电流做功越多，故①正确；
②图甲中两灯串联，通过的电流相同，可探究电流做功多少与电压大小的关系，故②正确；
③图乙中两灯并联，两端电压相同，可探究电流做功多少与电流大小的关系，故③正确；
④L1和L2的电阻分别为
甲中两灯串联，根据可知L2更亮，故④错误。
故选C。
15．D
【详解】
①因为灯泡标有“3V　1.5W”字样，所以灯泡的U额=1.5W，P额=3V，所以
故①正确；
②只闭合开关S、S2时，此时定值电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流，根据串联电路分压的特点
所以滑动变阻器R分到的电压
小于电压表的量程3V，电路安全，说明滑动变阻器R的滑片可以滑到最右端，此时电路中的电流最小
故②错误；
③只闭合开关S、S2时，此时定值电阻R0与滑动变阻器R串联，则电路中的电流为
则滑动变阻器R消耗的电功率为
要使滑动变阻器R取得最大的消耗功率，则最小，即，所以当R0-R=0，即R = R0 =10Ω时，使滑动变阻器取得最大的消耗功率，此时电路中的电流
则滑动变阻器取得最大的消耗功率为
故③正确；
④只闭合开关S、S1时，灯泡L与滑动变阻器串联接到电路中，电压表测滑动变阻器R两端的电压，电流表测电路中的电流。由①可知，灯泡的允许通过的最大电流
I最大=I额=0.5A
小于电流表的量程，为了保护电路，电流只能取0.5A。此时灯泡两端的电压为灯泡额定电压，所以滑动变阻器两端的电压
U滑=U-U额=4V-3V=1V
此时滑动变阻器接入电路的最小阻值为
根据电压表量程，滑动变阻器两端的最大电压为U滑最大=3V。此时灯泡两端的电压
UL=U- U滑最大=4V-3V=1V
所以
所以滑动变阻器R允许接入电路的阻值范围是2Ω～18Ω。故④正确。
故ABC错误，D正确。
故选D。
16． 超导体 内
【详解】
[1]根据题意知道，石墨烯在一定条件下电阻可以降为零，所以，该条件下石墨烯属于做超导体。
[2]由于超导体的电阻为0，不会产生电热，而电饭锅的发热丝是利用电流热效应将电能转化为内能，所以，它们不能使用超导体。
17． 4400 800
【详解】
[1]由电能表的铭牌标记可知，小明家同时使用的用电器总功率最大值为
[2]用电器单独工作15min消耗的电能
这个用电器的实际功率
18． 70 0.5 250
本题考查电能表的读数，及如何计算电能表消耗的电能和用电器的功率。
【详解】
[1]由题可知，上月底电能表的示数为881.6kW h，本月底电能表的读数为951.6kW h，那么本月消耗的电能
W=951.6kW h－881.6kW h=70kW h
[2]从电能表的参数可知，电能表的转盘每转3000转，消耗的电能是1kW h，那么转1500转时，消耗的电能是0.5kW h，即
得W1=0.5kW h。
[3]用电器的功率
【点睛】
解决本类型题目，关键要从题目中找到电能表的各个参数及知道电能表的正确读数，特别注意电能表示数的最后一位是小数。
19． 增大 做功 60
【详解】
(1)[1][2]长征五号B运载火箭穿越大气层时，火箭上部外壳--整流罩与空气之间存在摩擦，克服摩擦做功，温度升高，其分子的动能增大，内能变大，通过做功的方式改变内能。
(2)[3]由于空间站利用光伏发电的功率为60kW，由 知道，1h发电的电能为
W=Pt=60kW×1h=60kW h
20． 3∶2 37.5
【详解】
[1]设电源电压为U，灯L1的电阻为R1，灯L2的电阻为R2，由图可知，只闭合开关S时，灯L1和灯L2串联在电路中，此时电路中的电流为
此时灯L1的功率为
断开开关S，闭合S1、S2时，灯L1和灯L2并联在电路中，此时灯L1的功率为
所以
化简得
解得
即L1与L2电阻之比是3∶2。
[2]断开开关S，闭合S1、S2时，灯L1和灯L2并联在电路中，灯L2的功率为
21． 红灯 242W 200V
【详解】
（1）[1]指示灯的阻值忽略，当开关S闭合，S′打至触点M时，电路为两电阻和指示灯B的串联电路，此时电路中总电阻较大，根据
可知总功率较小，电中药壶处于文火挡，绿灯亮，所以指示灯B是绿灯；当开关S闭合，S′打至触点N时，电路为R1和指示灯A的串联电路，此时电路中总电阻较小，根据
可知总功率较大，电中药壶处于猛火挡，红灯亮，所以指示灯A是红灯。
（2）[2]猛火挡的额定功率为2420W，根据
可知，电阻R1的阻值
当开关S闭合，S′打至触点M时，电路为两电阻和指示灯B的串联的电路，电中药壶处于文火挡，故电中药壶文火挡的额定功率
（3）[3]设实际电压为U实，共消耗电能0.3kW·h，即
W实=0.3kW·h=1.08×106J
根据
可知，消耗的总电能
W=U实2R1t1+U实2R总t2=U实220Ω×6×60s+U实220Ω+180Ω×30×60s
即
解出U实=200V。
22． 保温 3025Ω 87.5% 15W
【详解】
（1）[1]由图乙可知，当开关S1闭合，开关S2断开时，电阻R1、R2串联，当开关S1、S2都闭合时，电阻R1被短路，电路只有R2工作。根据串联电路的电阻特点可知，电阻R1、R2串联时，电路中的电阻最大，根据可知，此时的电功率最小，电热杯处于保温挡。
（2）[2]当开关S1、S2都闭合时，电阻R1被短路，电路只有R2工作，此时电路中的电阻最小，为加热挡；由可知，电热丝R2的阻值
（3）[3]水吸收的热量为
由可知，电热杯垫消耗的电能
电热杯垫的加热效率
（4）[4]表示电路中的用电器消耗1kW h电能，电能表的转盘转过3000转；电能表转盘转过30转，电热杯垫消耗的电能
加热牛奶时该电热杯垫的实际加热功率
23． 见解析 C 见解析
【详解】
（1）[1]由材料可知，特高压输电输送容量大、送电距离长、线路损耗低、占用土地少，所以将特高压输电比喻为“电力高速公路”。
（2）[2]根据物理学公式P=I2R，输电损耗与电流的平方成正比，与电路电阻成正比，如果线路中电流降低到原来的倍，电线的电阻不变，所以输电线损失的功率为原来损耗的
倍
故选C。
（3）[3]在远距离输电中，为了减小输电线中电能的损失，可以使用电阻较小的材料作为导线，比如使用超导材料，它的电阻为零，输电时，没有电能的损失。
24． 见解析 931.6 能
【详解】
解：（1）家庭电路中每消耗1kW·h的电能，表盘转2500转；由图可知，电能表的示数为931.6kW·h。
（2）当家人看电视时（其它家用电器未使用），小明用电淋浴器洗澡，此家庭电路的总功率是
P总=P视+P浴=150W+1500W=1650W
此电能表所能允许使用的最大功率为
P最大=IU=20A×220V=4400W
因为
P总所以小明能用电淋浴器洗澡。
答：（1）从表盘信息可知，“2500r/kW·h”表示的意思是家庭电路中每消耗1kW·h的电能，表盘转2500转；小明家已经用电931.6kW·h。
（2）因为电路总功率小于电路的最大功率，所以小明能用电淋浴器洗澡。
25．（1）0.5A；（2）88Ω；（3）见解析
【详解】
解：（1）电饭锅低温档工作时的电流
（2）由电路图可知，只有开关S闭合时，R1通路，为低温档；开关S和S1都闭合时，R1和R2并联，为高温档。电饭锅高温档工作时的电流
通过电阻R2的电流为
I2=I高-I低=3A-0.5A=2.5A
电热丝R2的阻值
（3）由于用电高峰期用电器两端的实际电压小于额定电压，由 可知，电阻不变的情况下，实际电压变小，用电器的实际功率变小，由 可知，同样的档位煮熟同样的饭，电流做功相同的情况下，电功率越小，需要的时间越长。
答：（1）求电饭锅低温档工作时的电流0.5A。
（2）电热丝R2的阻值88Ω。
（3）由于用电高峰期用电器两端的实际电压小于额定电压，由 可知，电阻不变的情况下，实际电压变小，用电器的实际功率变小，由 可知，同样的档位煮熟同样的饭，电流做功相同的情况下，电功率越小，需要的时间越长。
26． 触电 5 60 A
【详解】
（1）[1]电动车的外壳有大量的金属材料，充电时需要供电系统中提供接地良好的地线，是为了防止人接触电动车而发生触电事故。
（2）[2]根据最高续航里程更是达到了600km，电池容量.，按每千瓦时0.5元的居民电价计算，行驶100km需要的费用是
因此行驶100公里的电费成本5元。
（3）[3]快充半小时即可将电量由30%充至80%，充电电能变化量:
充电时间t=0.5h，因此充电功率
（4）[4]A．电池的能量密度达到了，即1kg电池容量是
因此电池的质量是
故A错误，符合题意；
B．能量的回收利用，同时具有辅助制动功能，因此减小了刹车片的使用，有效延长刹车片的寿命，故B正确，不符合题意；
C．能量回收是电动汽车特有的功能，车辆在减速或制动时，车轮的转动会带动驱动电机转动，此时驱动电机就变成了发电机，能够产生电能为汽车的动力电池充电，达到能量回收利用的效果，可提高汽车的续航里程，故C正确，不符合题意；
D．快充时，电功率大，通过导线的电流大，因此使用的导线要比慢充粗，故D正确，不符合题意。
故选A。
