人教版（2019）选择性必修二 2.4 互感和自感
一、单选题
1．如图所示的电路中，A1和A2是两个相同的灯泡，线圈L自感系数足够大，电阻可以忽略不计。下列说法不正确的是（ ）
A．合上开关S时，A2先亮，A1后亮，最后一样亮
B．断开开关S时，A1和A2都要过一会儿才熄灭
C．合上开关S稳定后，流过A1的电流方向与流过A2的电流方向都向左
D．断开开关S时，流过A1的电流方向与流过A2的电流方向都向左
2．某同学利用如图所示电路研究自感现象。电源的电动势为E，内阻不计，电感线圈L的电阻不计。在时刻闭合开关S，电路稳定后，在时刻断开S，发现灯泡L闪亮一下后逐渐熄灭。若取由A到B的电流方向为电流的正方向，则下列图中表示通过灯泡D的电流随时间t变化的图像中正确的是（ ）
A． B．
C． D．

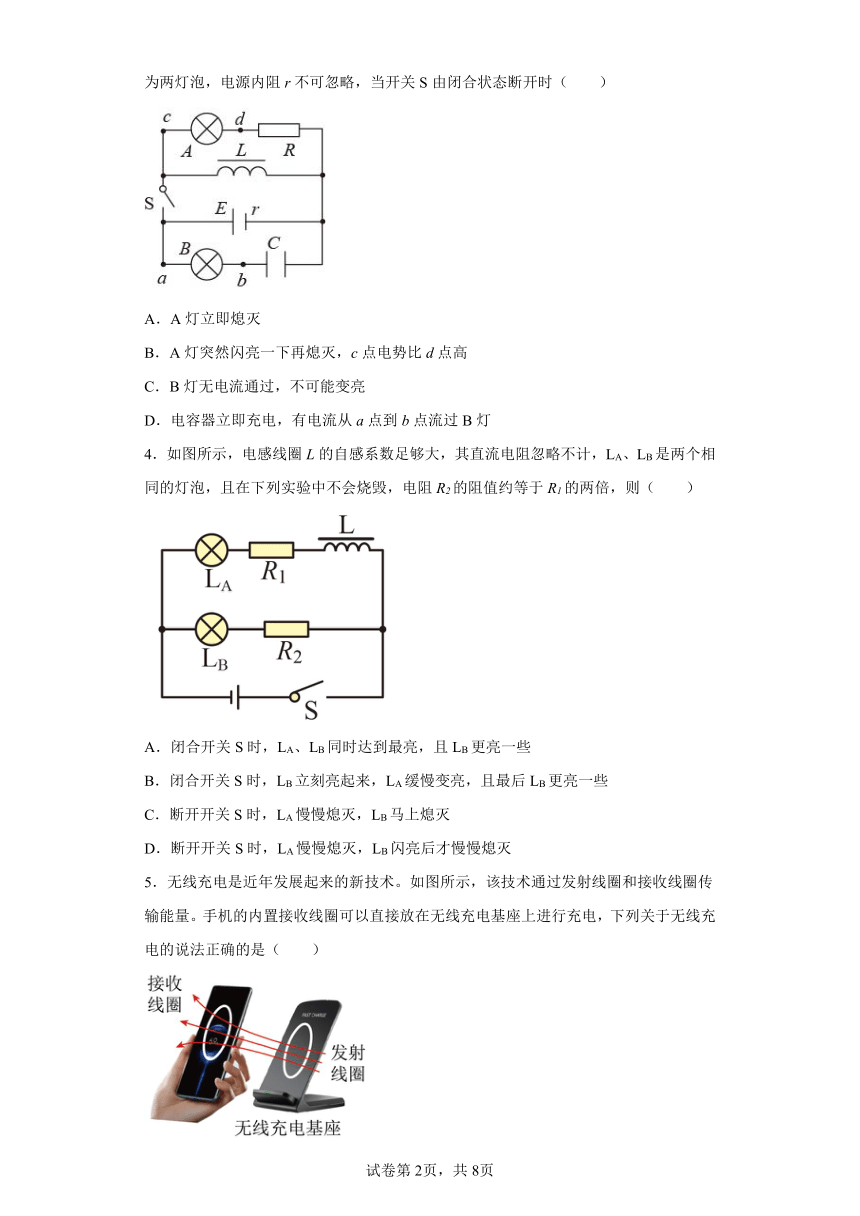

3．如图所示的电路中，L为自感线圈，其直流电阻与电阻R相等，C为电容器，A、B为两灯泡，电源内阻r不可忽略，当开关S由闭合状态断开时（ ）
A．A灯立即熄灭
B．A灯突然闪亮一下再熄灭，c点电势比d点高
C．B灯无电流通过，不可能变亮
D．电容器立即充电，有电流从a点到b点流过B灯
4．如图所示，电感线圈L的自感系数足够大，其直流电阻忽略不计，LA、LB是两个相同的灯泡，且在下列实验中不会烧毁，电阻R2的阻值约等于R1的两倍，则（ ）
A．闭合开关S时，LA、LB同时达到最亮，且LB更亮一些
B．闭合开关S时，LB立刻亮起来，LA缓慢变亮，且最后LB更亮一些
C．断开开关S时，LA慢慢熄灭，LB马上熄灭
D．断开开关S时，LA慢慢熄灭，LB闪亮后才慢慢熄灭
5．无线充电是近年发展起来的新技术。如图所示，该技术通过发射线圈和接收线圈传输能量。手机的内置接收线圈可以直接放在无线充电基座上进行充电，下列关于无线充电的说法正确的是（ ）
A．无线充电基座可以用稳恒直流电源充电
B．在充电过程中只有电能间的相互转化
C．无线充电基座可以对所有手机进行充电
D．无线充电过程主要利用了电磁感应原理
6．小明和其他同学利用学生电源、一个小灯泡、一个忽略电阻的线圈L、开关和若干导线连成如图甲所示的电路。小明断开开关，把小灯泡取走，几位同学手牵手接入电路中，如图乙所示。下列说法正确的是（ ）
A．图甲中，闭合开关，电路稳定后，小灯泡中的电流大于线圈L中的电流
B．图甲中，断开开关的瞬间，小灯泡立即熄灭
C．图乙中，在断开开关的瞬间有电流通过这几位同学
D．图乙中，在断开开关的瞬间流过这几位同学的电流大于流过线圈L的电流
7．关于线圈中自感电动势的大小，下列说法中正确的是（ ）
A．电感一定时，电流变化越大，自感电动势越大
B．电感一定时，电流变化越快，自感电动势越大
C．通过线圈的电流为零的瞬间，自感电动势为零
D．通过线圈的电流为最大值的瞬间，自感电动势最大
8．如图所示的电路中，，，三灯亮度相同，电源为，的交流电源，以下叙述中正确的是（ ）
A．改接，的交流电源时，灯变暗，灯变亮，灯亮度不变
B．改接，的交流电源时，灯变亮，灯变亮，灯亮度不变
C．改接的直流电源时，灯熄灭，灯变亮，灯变暗
D．改接的直流电源时，灯熄灭，灯变亮，灯亮度不变

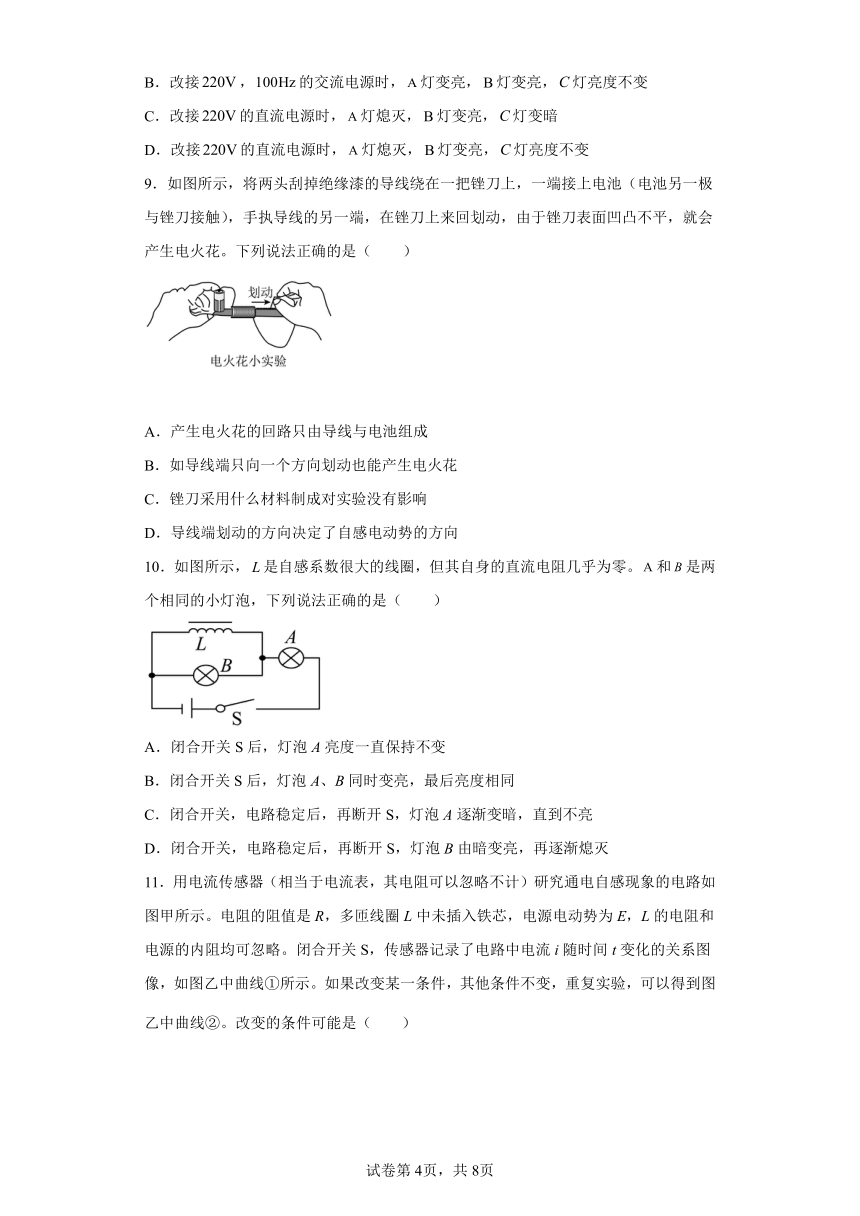

9．如图所示，将两头刮掉绝缘漆的导线绕在一把锉刀上，一端接上电池（电池另一极与锉刀接触），手执导线的另一端，在锉刀上来回划动，由于锉刀表面凹凸不平，就会产生电火花。下列说法正确的是（ ）
A．产生电火花的回路只由导线与电池组成
B．如导线端只向一个方向划动也能产生电火花
C．锉刀采用什么材料制成对实验没有影响
D．导线端划动的方向决定了自感电动势的方向
10．如图所示，是自感系数很大的线圈，但其自身的直流电阻几乎为零。和是两个相同的小灯泡，下列说法正确的是（ ）
A．闭合开关S后，灯泡A亮度一直保持不变
B．闭合开关S后，灯泡A、B同时变亮，最后亮度相同
C．闭合开关，电路稳定后，再断开S，灯泡A逐渐变暗，直到不亮
D．闭合开关，电路稳定后，再断开S，灯泡B由暗变亮，再逐渐熄灭

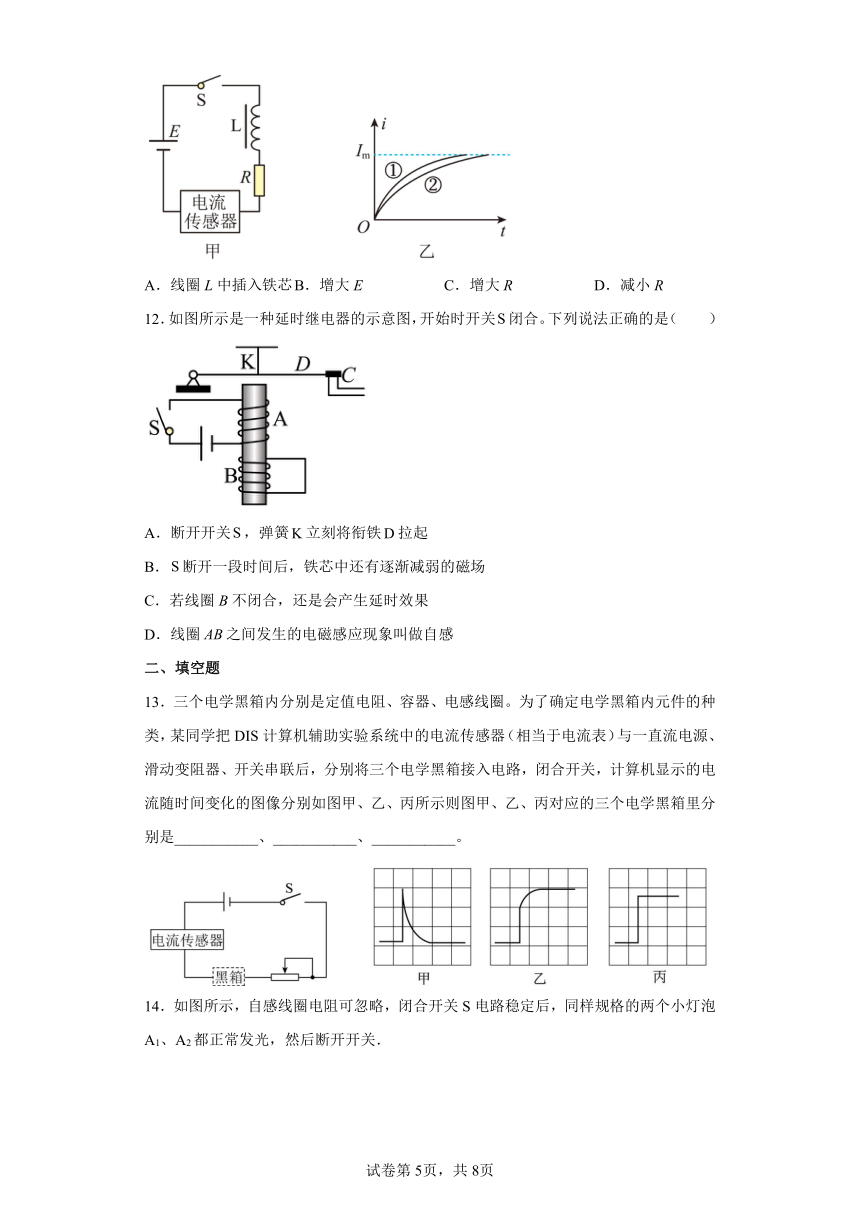

11．用电流传感器（相当于电流表，其电阻可以忽略不计）研究通电自感现象的电路如图甲所示。电阻的阻值是R，多匝线圈L中未插入铁芯，电源电动势为E，L的电阻和电源的内阻均可忽略。闭合开关S，传感器记录了电路中电流i随时间t变化的关系图像，如图乙中曲线①所示。如果改变某一条件，其他条件不变，重复实验，可以得到图乙中曲线②。改变的条件可能是（ ）
A．线圈L中插入铁芯 B．增大E C．增大R D．减小R
12．如图所示是一种延时继电器的示意图，开始时开关闭合。下列说法正确的是（ ）
A．断开开关，弹簧立刻将衔铁拉起
B．断开一段时间后，铁芯中还有逐渐减弱的磁场
C．若线圈B不闭合，还是会产生延时效果
D．线圈之间发生的电磁感应现象叫做自感
二、填空题
13．三个电学黑箱内分别是定值电阻、容器、电感线圈。为了确定电学黑箱内元件的种类，某同学把DIS计算机辅助实验系统中的电流传感器（相当于电流表）与一直流电源、滑动变阻器、开关串联后，分别将三个电学黑箱接入电路，闭合开关，计算机显示的电流随时间变化的图像分别如图甲、乙、丙所示则图甲、乙、丙对应的三个电学黑箱里分别是___________、___________、___________。
14．如图所示，自感线圈电阻可忽略，闭合开关S电路稳定后，同样规格的两个小灯泡A1、A2都正常发光，然后断开开关．
（1）再次闭合开关时，描述两个灯泡的现象_________ ____________
（2）闭合开关使两个灯泡正常发光后，再断开开关，A2灯泡_____（填“马上”或“延迟”熄灭）流过A2灯泡的电流方向为 _________（填“向左”或“向右”）
15．如图所示的电路，L1和L2是两个相同的小电珠，L是一个自感系数相当大的线圈，其电阻与R相同，由于存在自感现象，在电键S刚接通时，__灯最亮；S断开时，__灯先熄灭．
16．如图所示为演示自感现象的实验电路，、为完全相同的小灯泡，当闭合开关S时_____（选填“”或“”）先亮；当断开开关S时两灯泡_____（选填“同时”或“不同时”）熄灭。
17．线圈中电流减小时，______中的能量释放出来转化为电能．
三、解答题
18．图是一种延时继电器的示意图。铁芯上有两个线圈A和B。线圈A跟电源连接，线圈B两端连在一起，构成一个闭合电路。在断开开关S的时候，弹簧K并不会立刻将衔铁D拉起而使触头C（连接工作电路）离开，而是过一小段时间后才执行这个动作。延时继电器就是因此而得名的。
(1)请解释：当开关S断开后，为什么电磁铁还会继续吸住衔铁一小段时间？
(2)如果线圈B不闭合，是否会对延时效果产生影响？为什么？
19．如图所示，自感线圈的自感很大，电阻可忽略不计。开关S原来是闭合的，在开关S断开的瞬间，若R1＞R2，灯泡的亮度怎样变化？若R1＜R2，灯泡的亮度又怎样变化？
20．某同学设计了如图所示的实验电路来测定自感系数很大的线圈L的电阻。
（1）请根据实验电路，说明该实验测定线圈L电阻的原理；
（2）测量完毕后，该同学想先断开开关，此时，他的同学赶紧制止，并告诉他，若其断开开关将会烧坏电压表．这种说法正确吗？如何正确拆解这个电路？
21．如图所示的电路中，电流表的内阻不计，电阻R1＝2.5 Ω，R2＝7.5 Ω，线圈的直流电阻可以忽略。闭合开关S的瞬间，电流表读数I1＝0.2 A，当线圈中的电流稳定后，电流表的读数I2＝0.4 A，试求电池的电动势和内阻。
22．如图所示，先闭合S，调节R2使A1、A2的亮度相同，再调节R1，使A1、A2都正常发光，然后断开S.再次闭合S，观察两只灯泡在电路接通瞬间的发光情况有什么不同？根据楞次定律分析该现象产生的原因．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
AC．合上开关的瞬间，L由于产生自感电动势阻碍通过A1的电流，所以A1中的电流小于A2中的电流，稳定后L对直流电路没有阻碍作用，A1和A2电阻相等，两支路的电流相等，即合上开关S时，A2先亮，A1后亮，最后一样亮，此时A1和A2的电流方向都向左，故A C正确，不符合题意；
BD．断开开关时，原来通过A2的电流立即消失，由于L中产生的自感电动势在A1和A2之间构成新的串联回路，故两灯都要过一会才会熄灭，此时流过A1的电流向左，流过A2的电流向右，故B正确，不符合题意，D错误，符合题意。
故选D。
2．A
【详解】
开关闭合时，在0~t1时间内，流过线圈以及灯泡D的电流均为由上向下的稳定电流，为正方向电流；断开开关后，线圈L、电阻R和电灯D构成一闭合回路，发生自感现象，线圈的电流要保持由上向下的电流方向，流进灯泡D由下向上形成回路，线圈相当于电源，因为小灯泡会发生闪亮现象，可知流过灯泡的电流大于流过灯泡以前的电流，然后逐渐减小到零，故A正确，BCD错误；
故选A。
3．D
【详解】
AB．当开关S由闭合变为断开时，线圈中产生自感电动势，与灯泡A和电阻R构成闭合回路放电，由于断开开关前流过线圈的电流大于流过灯泡A的电流，故A灯突然闪亮一下再熄灭，电流从d到c流过灯泡A，故d点电势比c点高，故AB错误；
CD．当开关S由闭合变为断开时，电容量两端的电压变大，故电容器充电，有充电电流，故B灯有电流通过，电流方向由a到b，故C错误，D正确；
故选D。
4．D
【详解】
AB．闭合开关S，LB与电阻连接，立即就亮，LA与线圈连接，因为线圈的自感，LA慢慢亮起，电阻R2阻值约等于R1的两倍，所以最后LA更亮一些，故AB错误；
CD．断开开关，线圈与两个电阻和灯泡组成闭合回路，电流只能慢慢减小，但开始时，LB的电流小，故LA慢慢熄灭，LB闪亮一下再熄灭，故C错误，D正确。
故选D。
5．D
【详解】
A．如果无线充电基座用稳恒直流电源供电，则接收线圈的磁通量不变，不能产生感应电流，无法对手机充电，故A错误；
B．充电时线圈中有电流，根据电流的热效应，可知线圈会发热，有电能损失，故B错误；
C．如果手机内没有接收线圈，则无线充电基座不可以对手机进行充电，故C错误；
D．无线充电过程主要利用互感现象来实现能量传递的，故D正确。
故选D。
6．C
【详解】
AB．由图甲可知，闭合开关，电路稳定后，由于线圈电阻忽略不计，小灯泡短路，流过小灯泡的电流为0，线圈中的电流大于小灯泡中的电流，断开开关的瞬间，线圈由于自感，使小灯泡发光，AB错误；
CD．由图乙可知，闭合开关，线圈使几位同学短路，断开开关的瞬间，线圈由于自感，线圈和几位同学组成闭合回路，流过几位同学的电流与流过线圈的电流大小相等，D错误，C正确。
故选C。
7．B
【详解】
AB．电感一定时，电流变化越快，越大，由E=L知，自感电动势越大，故A错误，B正确；
C．线圈中电流为零时，电流的变化率不一定为零，自感电动势不一定为零，故C错误；
D．当通过线圈的电流最大时，若电流的变化率为零，自感电动势为零，故D错误。
故选B。
8．D
【详解】
AB．三个支路电压相同，当交流电频率变大时，电感的感抗增大，电容的容抗减小，电阻所在支路对电流的阻碍作用不变，所以流过灯泡所在支路的电流变大，流过灯泡所在支路的电流变小，流过灯泡所在支路的电流不变，故灯泡变亮，灯泡变暗，灯泡亮度不变，AB错误；
CD．改接的直流电源时，电容器隔直流，电感线圈通低频，所以灯熄灭，B灯变亮，C灯亮度不变，C错误，D正确。
故选D。
9．B
【详解】
AC．回路由导线、锉刀、电池组成，故锉刀必须用易导电的材料制成，所以A、C错误；
BD．锉刀表面凹凸不平，在移动过程中电路在通路和断路状态间不断变化，线圈产生自感电动势，电火花的产生和自感电动势的方向均与导线端划动方向无关，故B正确，D错误。
故选B。
10．D
【详解】
AB．闭合开关S后，灯泡A、B同时变亮，之后由于线圈的通电自感，且其电阻几乎为零，则灯泡B缓慢熄灭，灯泡A逐渐变亮，故AB错误；
CD．闭合开关，电路稳定后，再断开S，灯泡A立即熄灭，但由于线圈的断电自感，则灯泡B由暗变亮，再逐渐熄灭，故C错误，D正确。
故选D。
11．A
【详解】
A．若线圈中插入铁芯，线圈自感系数增大，自感现象延长，所以若线圈中插入铁芯，上述过程中电路中电流达到稳定值经历的时间大于曲线①的时间，A正确；
BD．若增大E或减小R，则电路稳定后的Im应增大，而乙图中的Im没有发生改变这说明二者没有发生对应的改变，BD错误；
C．若增大R，则电路稳定后的Im应减小，而乙图中的Im没有发生改变这说明R没有发生对应的改变，C错误。
故选A。
12．B
【详解】
A．由题意可知，打开开关时，由楞次定律可知，穿过线圈B的磁通量减小变慢，有延时释放D的作用，所以弹簧不会立刻将衔铁拉起，A错误；
B．打开开关后，穿过线圈B的磁通量减小，线圈B中产生感应电流，感应电流的磁场使铁芯中的磁场逐渐减弱，B正确；
C．若线圈B不闭合，打开开关时，线圈B不会产生感应电流，铁芯上不会有磁性，不会产生延时效果，C错误；
D．线圈AB之间发生的电磁感应现象叫做互感，D错误。
故选B。
13． 电容器 电感线圈 定值电阻
【详解】
[1]电容器的特性是闭合开关后，瞬间充电结束后，电路中不再有电流，甲为电容器。
[2]电感线圈对变化的电流有阻碍作用，对恒定电流无阻碍作用，乙为电感线圈。
[3]定值电阻的特性是加恒定电压，瞬间即产生恒定的电流，丙为定值电阻。
14． （1）A2立刻亮起来， A1缓慢亮起来 （2）延迟； 向左；
【详解】
试题分析：（1）由于是两个完全相同的灯泡，当开关接通瞬间，A2灯泡立刻发光，而A1灯泡由于线圈的自感现象，导致灯泡渐渐变亮；
（2）当开关断开瞬间，两灯泡串联，由线圈产生瞬间电压提供电流，导致两灯泡都同时缓慢熄灭，流过A2灯泡的电流方向向左．
考点：自感现象
【名师点睛】对于自感现象，是特殊的电磁感应现象，应用楞次定律和法拉第电磁感应定律进行理解．体会线圈有阻碍电流的变化，注意的是灯泡会更亮的原因是电流变大的缘故．
15． L1 L2
【详解】
[1]该电路是左右两部分并联后由串联起来，S刚接通时，L2立即发光．L上产生自感电动势，根据楞次定律可知，自感电动势会阻碍电流增大．使通过线圈L的电流慢慢增大，而R上没有自感现象产生，左右两个电路总电流相等，由两个电路对比可知，此瞬间，通过L1的电流比L2上的电流大．所以S刚刚接通时L1灯最亮；
[2]S断开时，L和L1构成自感回路，L2不在回路中，所以S断开时，L立刻熄灭，L1后熄灭。
16． A2 同时
【详解】
[1]开关闭合时，电阻R不产生自感现象，灯A2立即正常发光；而电感L电流增大，产生自感电动势，根据楞次定律得知，自感电动势阻碍电流的增大，使得电路中电流只能逐渐增大，所以闭合开关的瞬间，通过A1灯的电流小于通过A2灯的电流，A1灯逐渐变亮，即A2灯先亮，A1灯后亮。
[2]闭合开关，待电路稳定后断开开关，通过A2灯原来的电流立即消失，电感线圈L产生自感电动势，相当于电源，两灯串联，自感电流流过两灯，两灯同时逐渐熄灭。
17．磁场
【详解】
略
18．(1)因为线圈B中产生了电磁感应现象，从而产生延时作用；(2)线圈不闭合，则不会产生延时效果。
【详解】
(1)由题意可知，当S断开后，线圈A中磁场减弱，穿过线圈B的磁通量要减小，根据楞次定律可知，B中产生的感应电流的磁场阻碍原来磁通量的减小，导致穿过线圈B的磁通量减小变慢，产生有延时释放D的作用；
(2)如果线圈不闭合，则B线圈中会有电磁感应现象，但不产生感应电流，故不会产生延时效果；
19．见解析
【详解】
(1)电路稳定后，自感线圈相当于导线，阻值为零，电阻R1、R2并联，若电阻R1＞R2，则流过电阻R2的电流I2大，流过电阻R1的电流I1小；开关S断开后，自感线圈发生自感现象，阻碍原电流的减小，相当于电源，感应电流电流从流I1开始减小，故灯泡逐渐熄灭。
(2)电路稳定后，自感线圈相当于导线，阻值为零，电阻R1、R2并联，若电阻R1＜R2，则流过电阻R2的电流I2小，流过电阻R1的电流I1大；开关S断开后，自感线圈发生自感现象，阻碍原电流的减小，相当于电源，感应电流电流从流I1开始减小，故灯泡先闪亮一下，后逐渐熄灭。
20．（1）根据实验电路，电压表测量线圈两端的电压U，电流表测量通过线圈的电流I，则根据可求解线圈的电阻；
（2）若先断开开关S2，由于L的自感作用都会使L和电压表组成回路，原先L中有较大的电流通过，现在这个电流将通过电压表，造成电表损坏，所以实验完毕应先断开开关S1，再断开开关S2。
【详解】
（1）根据实验电路，电压表测量线圈两端的电压U，电流表测量通过线圈的电流I，则根据
可求解线圈的电阻；
（2）若先断开开关S2，由于L的自感作用都会使L和电压表组成回路，原先L中有较大的电流通过，现在这个电流将通过电压表，造成电表损坏，所以实验完毕应先断开开关S1，再断开开关S2。
21．3 V，5 Ω
【详解】
闭合开关S的瞬间，R1和R2串联接入电路，由闭合电路欧姆定律得
电路稳定后，R2被短路，由闭合电路欧姆定律得
联立解得E＝3 V，r＝5 Ω
22．见解析
【详解】
现象：灯泡A2立即发光，灯泡A1逐渐亮起来．
原因：电路接通时，电流由零开始增加，穿过线圈L的磁通量逐渐增加，为了阻碍磁通量的增加，感应电流产生的磁通量与原来电流产生的磁通量方向相反，则线圈中感应电动势的方向与原来的电流方向相反，阻碍了L中电流的增加，即推迟了电流达到稳定值的时间．
答案第1页，共2页
答案第1页，共2页

一、单选题
1．如图所示的电路中，A1和A2是两个相同的灯泡，线圈L自感系数足够大，电阻可以忽略不计。下列说法不正确的是（ ）
A．合上开关S时，A2先亮，A1后亮，最后一样亮
B．断开开关S时，A1和A2都要过一会儿才熄灭
C．合上开关S稳定后，流过A1的电流方向与流过A2的电流方向都向左
D．断开开关S时，流过A1的电流方向与流过A2的电流方向都向左
2．某同学利用如图所示电路研究自感现象。电源的电动势为E，内阻不计，电感线圈L的电阻不计。在时刻闭合开关S，电路稳定后，在时刻断开S，发现灯泡L闪亮一下后逐渐熄灭。若取由A到B的电流方向为电流的正方向，则下列图中表示通过灯泡D的电流随时间t变化的图像中正确的是（ ）
A． B．
C． D．
3．如图所示的电路中，L为自感线圈，其直流电阻与电阻R相等，C为电容器，A、B为两灯泡，电源内阻r不可忽略，当开关S由闭合状态断开时（ ）
A．A灯立即熄灭
B．A灯突然闪亮一下再熄灭，c点电势比d点高
C．B灯无电流通过，不可能变亮
D．电容器立即充电，有电流从a点到b点流过B灯
4．如图所示，电感线圈L的自感系数足够大，其直流电阻忽略不计，LA、LB是两个相同的灯泡，且在下列实验中不会烧毁，电阻R2的阻值约等于R1的两倍，则（ ）
A．闭合开关S时，LA、LB同时达到最亮，且LB更亮一些
B．闭合开关S时，LB立刻亮起来，LA缓慢变亮，且最后LB更亮一些
C．断开开关S时，LA慢慢熄灭，LB马上熄灭
D．断开开关S时，LA慢慢熄灭，LB闪亮后才慢慢熄灭
5．无线充电是近年发展起来的新技术。如图所示，该技术通过发射线圈和接收线圈传输能量。手机的内置接收线圈可以直接放在无线充电基座上进行充电，下列关于无线充电的说法正确的是（ ）
A．无线充电基座可以用稳恒直流电源充电
B．在充电过程中只有电能间的相互转化
C．无线充电基座可以对所有手机进行充电
D．无线充电过程主要利用了电磁感应原理
6．小明和其他同学利用学生电源、一个小灯泡、一个忽略电阻的线圈L、开关和若干导线连成如图甲所示的电路。小明断开开关，把小灯泡取走，几位同学手牵手接入电路中，如图乙所示。下列说法正确的是（ ）
A．图甲中，闭合开关，电路稳定后，小灯泡中的电流大于线圈L中的电流
B．图甲中，断开开关的瞬间，小灯泡立即熄灭
C．图乙中，在断开开关的瞬间有电流通过这几位同学
D．图乙中，在断开开关的瞬间流过这几位同学的电流大于流过线圈L的电流
7．关于线圈中自感电动势的大小，下列说法中正确的是（ ）
A．电感一定时，电流变化越大，自感电动势越大
B．电感一定时，电流变化越快，自感电动势越大
C．通过线圈的电流为零的瞬间，自感电动势为零
D．通过线圈的电流为最大值的瞬间，自感电动势最大
8．如图所示的电路中，，，三灯亮度相同，电源为，的交流电源，以下叙述中正确的是（ ）
A．改接，的交流电源时，灯变暗，灯变亮，灯亮度不变
B．改接，的交流电源时，灯变亮，灯变亮，灯亮度不变
C．改接的直流电源时，灯熄灭，灯变亮，灯变暗
D．改接的直流电源时，灯熄灭，灯变亮，灯亮度不变
9．如图所示，将两头刮掉绝缘漆的导线绕在一把锉刀上，一端接上电池（电池另一极与锉刀接触），手执导线的另一端，在锉刀上来回划动，由于锉刀表面凹凸不平，就会产生电火花。下列说法正确的是（ ）
A．产生电火花的回路只由导线与电池组成
B．如导线端只向一个方向划动也能产生电火花
C．锉刀采用什么材料制成对实验没有影响
D．导线端划动的方向决定了自感电动势的方向
10．如图所示，是自感系数很大的线圈，但其自身的直流电阻几乎为零。和是两个相同的小灯泡，下列说法正确的是（ ）
A．闭合开关S后，灯泡A亮度一直保持不变
B．闭合开关S后，灯泡A、B同时变亮，最后亮度相同
C．闭合开关，电路稳定后，再断开S，灯泡A逐渐变暗，直到不亮
D．闭合开关，电路稳定后，再断开S，灯泡B由暗变亮，再逐渐熄灭
11．用电流传感器（相当于电流表，其电阻可以忽略不计）研究通电自感现象的电路如图甲所示。电阻的阻值是R，多匝线圈L中未插入铁芯，电源电动势为E，L的电阻和电源的内阻均可忽略。闭合开关S，传感器记录了电路中电流i随时间t变化的关系图像，如图乙中曲线①所示。如果改变某一条件，其他条件不变，重复实验，可以得到图乙中曲线②。改变的条件可能是（ ）
A．线圈L中插入铁芯 B．增大E C．增大R D．减小R
12．如图所示是一种延时继电器的示意图，开始时开关闭合。下列说法正确的是（ ）
A．断开开关，弹簧立刻将衔铁拉起
B．断开一段时间后，铁芯中还有逐渐减弱的磁场
C．若线圈B不闭合，还是会产生延时效果
D．线圈之间发生的电磁感应现象叫做自感
二、填空题
13．三个电学黑箱内分别是定值电阻、容器、电感线圈。为了确定电学黑箱内元件的种类，某同学把DIS计算机辅助实验系统中的电流传感器（相当于电流表）与一直流电源、滑动变阻器、开关串联后，分别将三个电学黑箱接入电路，闭合开关，计算机显示的电流随时间变化的图像分别如图甲、乙、丙所示则图甲、乙、丙对应的三个电学黑箱里分别是___________、___________、___________。
14．如图所示，自感线圈电阻可忽略，闭合开关S电路稳定后，同样规格的两个小灯泡A1、A2都正常发光，然后断开开关．
（1）再次闭合开关时，描述两个灯泡的现象_________ ____________
（2）闭合开关使两个灯泡正常发光后，再断开开关，A2灯泡_____（填“马上”或“延迟”熄灭）流过A2灯泡的电流方向为 _________（填“向左”或“向右”）
15．如图所示的电路，L1和L2是两个相同的小电珠，L是一个自感系数相当大的线圈，其电阻与R相同，由于存在自感现象，在电键S刚接通时，__灯最亮；S断开时，__灯先熄灭．
16．如图所示为演示自感现象的实验电路，、为完全相同的小灯泡，当闭合开关S时_____（选填“”或“”）先亮；当断开开关S时两灯泡_____（选填“同时”或“不同时”）熄灭。
17．线圈中电流减小时，______中的能量释放出来转化为电能．
三、解答题
18．图是一种延时继电器的示意图。铁芯上有两个线圈A和B。线圈A跟电源连接，线圈B两端连在一起，构成一个闭合电路。在断开开关S的时候，弹簧K并不会立刻将衔铁D拉起而使触头C（连接工作电路）离开，而是过一小段时间后才执行这个动作。延时继电器就是因此而得名的。
(1)请解释：当开关S断开后，为什么电磁铁还会继续吸住衔铁一小段时间？
(2)如果线圈B不闭合，是否会对延时效果产生影响？为什么？
19．如图所示，自感线圈的自感很大，电阻可忽略不计。开关S原来是闭合的，在开关S断开的瞬间，若R1＞R2，灯泡的亮度怎样变化？若R1＜R2，灯泡的亮度又怎样变化？
20．某同学设计了如图所示的实验电路来测定自感系数很大的线圈L的电阻。
（1）请根据实验电路，说明该实验测定线圈L电阻的原理；
（2）测量完毕后，该同学想先断开开关，此时，他的同学赶紧制止，并告诉他，若其断开开关将会烧坏电压表．这种说法正确吗？如何正确拆解这个电路？
21．如图所示的电路中，电流表的内阻不计，电阻R1＝2.5 Ω，R2＝7.5 Ω，线圈的直流电阻可以忽略。闭合开关S的瞬间，电流表读数I1＝0.2 A，当线圈中的电流稳定后，电流表的读数I2＝0.4 A，试求电池的电动势和内阻。
22．如图所示，先闭合S，调节R2使A1、A2的亮度相同，再调节R1，使A1、A2都正常发光，然后断开S.再次闭合S，观察两只灯泡在电路接通瞬间的发光情况有什么不同？根据楞次定律分析该现象产生的原因．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
AC．合上开关的瞬间，L由于产生自感电动势阻碍通过A1的电流，所以A1中的电流小于A2中的电流，稳定后L对直流电路没有阻碍作用，A1和A2电阻相等，两支路的电流相等，即合上开关S时，A2先亮，A1后亮，最后一样亮，此时A1和A2的电流方向都向左，故A C正确，不符合题意；
BD．断开开关时，原来通过A2的电流立即消失，由于L中产生的自感电动势在A1和A2之间构成新的串联回路，故两灯都要过一会才会熄灭，此时流过A1的电流向左，流过A2的电流向右，故B正确，不符合题意，D错误，符合题意。
故选D。
2．A
【详解】
开关闭合时，在0~t1时间内，流过线圈以及灯泡D的电流均为由上向下的稳定电流，为正方向电流；断开开关后，线圈L、电阻R和电灯D构成一闭合回路，发生自感现象，线圈的电流要保持由上向下的电流方向，流进灯泡D由下向上形成回路，线圈相当于电源，因为小灯泡会发生闪亮现象，可知流过灯泡的电流大于流过灯泡以前的电流，然后逐渐减小到零，故A正确，BCD错误；
故选A。
3．D
【详解】
AB．当开关S由闭合变为断开时，线圈中产生自感电动势，与灯泡A和电阻R构成闭合回路放电，由于断开开关前流过线圈的电流大于流过灯泡A的电流，故A灯突然闪亮一下再熄灭，电流从d到c流过灯泡A，故d点电势比c点高，故AB错误；
CD．当开关S由闭合变为断开时，电容量两端的电压变大，故电容器充电，有充电电流，故B灯有电流通过，电流方向由a到b，故C错误，D正确；
故选D。
4．D
【详解】
AB．闭合开关S，LB与电阻连接，立即就亮，LA与线圈连接，因为线圈的自感，LA慢慢亮起，电阻R2阻值约等于R1的两倍，所以最后LA更亮一些，故AB错误；
CD．断开开关，线圈与两个电阻和灯泡组成闭合回路，电流只能慢慢减小，但开始时，LB的电流小，故LA慢慢熄灭，LB闪亮一下再熄灭，故C错误，D正确。
故选D。
5．D
【详解】
A．如果无线充电基座用稳恒直流电源供电，则接收线圈的磁通量不变，不能产生感应电流，无法对手机充电，故A错误；
B．充电时线圈中有电流，根据电流的热效应，可知线圈会发热，有电能损失，故B错误；
C．如果手机内没有接收线圈，则无线充电基座不可以对手机进行充电，故C错误；
D．无线充电过程主要利用互感现象来实现能量传递的，故D正确。
故选D。
6．C
【详解】
AB．由图甲可知，闭合开关，电路稳定后，由于线圈电阻忽略不计，小灯泡短路，流过小灯泡的电流为0，线圈中的电流大于小灯泡中的电流，断开开关的瞬间，线圈由于自感，使小灯泡发光，AB错误；
CD．由图乙可知，闭合开关，线圈使几位同学短路，断开开关的瞬间，线圈由于自感，线圈和几位同学组成闭合回路，流过几位同学的电流与流过线圈的电流大小相等，D错误，C正确。
故选C。
7．B
【详解】
AB．电感一定时，电流变化越快，越大，由E=L知，自感电动势越大，故A错误，B正确；
C．线圈中电流为零时，电流的变化率不一定为零，自感电动势不一定为零，故C错误；
D．当通过线圈的电流最大时，若电流的变化率为零，自感电动势为零，故D错误。
故选B。
8．D
【详解】
AB．三个支路电压相同，当交流电频率变大时，电感的感抗增大，电容的容抗减小，电阻所在支路对电流的阻碍作用不变，所以流过灯泡所在支路的电流变大，流过灯泡所在支路的电流变小，流过灯泡所在支路的电流不变，故灯泡变亮，灯泡变暗，灯泡亮度不变，AB错误；
CD．改接的直流电源时，电容器隔直流，电感线圈通低频，所以灯熄灭，B灯变亮，C灯亮度不变，C错误，D正确。
故选D。
9．B
【详解】
AC．回路由导线、锉刀、电池组成，故锉刀必须用易导电的材料制成，所以A、C错误；
BD．锉刀表面凹凸不平，在移动过程中电路在通路和断路状态间不断变化，线圈产生自感电动势，电火花的产生和自感电动势的方向均与导线端划动方向无关，故B正确，D错误。
故选B。
10．D
【详解】
AB．闭合开关S后，灯泡A、B同时变亮，之后由于线圈的通电自感，且其电阻几乎为零，则灯泡B缓慢熄灭，灯泡A逐渐变亮，故AB错误；
CD．闭合开关，电路稳定后，再断开S，灯泡A立即熄灭，但由于线圈的断电自感，则灯泡B由暗变亮，再逐渐熄灭，故C错误，D正确。
故选D。
11．A
【详解】
A．若线圈中插入铁芯，线圈自感系数增大，自感现象延长，所以若线圈中插入铁芯，上述过程中电路中电流达到稳定值经历的时间大于曲线①的时间，A正确；
BD．若增大E或减小R，则电路稳定后的Im应增大，而乙图中的Im没有发生改变这说明二者没有发生对应的改变，BD错误；
C．若增大R，则电路稳定后的Im应减小，而乙图中的Im没有发生改变这说明R没有发生对应的改变，C错误。
故选A。
12．B
【详解】
A．由题意可知，打开开关时，由楞次定律可知，穿过线圈B的磁通量减小变慢，有延时释放D的作用，所以弹簧不会立刻将衔铁拉起，A错误；
B．打开开关后，穿过线圈B的磁通量减小，线圈B中产生感应电流，感应电流的磁场使铁芯中的磁场逐渐减弱，B正确；
C．若线圈B不闭合，打开开关时，线圈B不会产生感应电流，铁芯上不会有磁性，不会产生延时效果，C错误；
D．线圈AB之间发生的电磁感应现象叫做互感，D错误。
故选B。
13． 电容器 电感线圈 定值电阻
【详解】
[1]电容器的特性是闭合开关后，瞬间充电结束后，电路中不再有电流，甲为电容器。
[2]电感线圈对变化的电流有阻碍作用，对恒定电流无阻碍作用，乙为电感线圈。
[3]定值电阻的特性是加恒定电压，瞬间即产生恒定的电流，丙为定值电阻。
14． （1）A2立刻亮起来， A1缓慢亮起来 （2）延迟； 向左；
【详解】
试题分析：（1）由于是两个完全相同的灯泡，当开关接通瞬间，A2灯泡立刻发光，而A1灯泡由于线圈的自感现象，导致灯泡渐渐变亮；
（2）当开关断开瞬间，两灯泡串联，由线圈产生瞬间电压提供电流，导致两灯泡都同时缓慢熄灭，流过A2灯泡的电流方向向左．
考点：自感现象
【名师点睛】对于自感现象，是特殊的电磁感应现象，应用楞次定律和法拉第电磁感应定律进行理解．体会线圈有阻碍电流的变化，注意的是灯泡会更亮的原因是电流变大的缘故．
15． L1 L2
【详解】
[1]该电路是左右两部分并联后由串联起来，S刚接通时，L2立即发光．L上产生自感电动势，根据楞次定律可知，自感电动势会阻碍电流增大．使通过线圈L的电流慢慢增大，而R上没有自感现象产生，左右两个电路总电流相等，由两个电路对比可知，此瞬间，通过L1的电流比L2上的电流大．所以S刚刚接通时L1灯最亮；
[2]S断开时，L和L1构成自感回路，L2不在回路中，所以S断开时，L立刻熄灭，L1后熄灭。
16． A2 同时
【详解】
[1]开关闭合时，电阻R不产生自感现象，灯A2立即正常发光；而电感L电流增大，产生自感电动势，根据楞次定律得知，自感电动势阻碍电流的增大，使得电路中电流只能逐渐增大，所以闭合开关的瞬间，通过A1灯的电流小于通过A2灯的电流，A1灯逐渐变亮，即A2灯先亮，A1灯后亮。
[2]闭合开关，待电路稳定后断开开关，通过A2灯原来的电流立即消失，电感线圈L产生自感电动势，相当于电源，两灯串联，自感电流流过两灯，两灯同时逐渐熄灭。
17．磁场
【详解】
略
18．(1)因为线圈B中产生了电磁感应现象，从而产生延时作用；(2)线圈不闭合，则不会产生延时效果。
【详解】
(1)由题意可知，当S断开后，线圈A中磁场减弱，穿过线圈B的磁通量要减小，根据楞次定律可知，B中产生的感应电流的磁场阻碍原来磁通量的减小，导致穿过线圈B的磁通量减小变慢，产生有延时释放D的作用；
(2)如果线圈不闭合，则B线圈中会有电磁感应现象，但不产生感应电流，故不会产生延时效果；
19．见解析
【详解】
(1)电路稳定后，自感线圈相当于导线，阻值为零，电阻R1、R2并联，若电阻R1＞R2，则流过电阻R2的电流I2大，流过电阻R1的电流I1小；开关S断开后，自感线圈发生自感现象，阻碍原电流的减小，相当于电源，感应电流电流从流I1开始减小，故灯泡逐渐熄灭。
(2)电路稳定后，自感线圈相当于导线，阻值为零，电阻R1、R2并联，若电阻R1＜R2，则流过电阻R2的电流I2小，流过电阻R1的电流I1大；开关S断开后，自感线圈发生自感现象，阻碍原电流的减小，相当于电源，感应电流电流从流I1开始减小，故灯泡先闪亮一下，后逐渐熄灭。
20．（1）根据实验电路，电压表测量线圈两端的电压U，电流表测量通过线圈的电流I，则根据可求解线圈的电阻；
（2）若先断开开关S2，由于L的自感作用都会使L和电压表组成回路，原先L中有较大的电流通过，现在这个电流将通过电压表，造成电表损坏，所以实验完毕应先断开开关S1，再断开开关S2。
【详解】
（1）根据实验电路，电压表测量线圈两端的电压U，电流表测量通过线圈的电流I，则根据
可求解线圈的电阻；
（2）若先断开开关S2，由于L的自感作用都会使L和电压表组成回路，原先L中有较大的电流通过，现在这个电流将通过电压表，造成电表损坏，所以实验完毕应先断开开关S1，再断开开关S2。
21．3 V，5 Ω
【详解】
闭合开关S的瞬间，R1和R2串联接入电路，由闭合电路欧姆定律得
电路稳定后，R2被短路，由闭合电路欧姆定律得
联立解得E＝3 V，r＝5 Ω
22．见解析
【详解】
现象：灯泡A2立即发光，灯泡A1逐渐亮起来．
原因：电路接通时，电流由零开始增加，穿过线圈L的磁通量逐渐增加，为了阻碍磁通量的增加，感应电流产生的磁通量与原来电流产生的磁通量方向相反，则线圈中感应电动势的方向与原来的电流方向相反，阻碍了L中电流的增加，即推迟了电流达到稳定值的时间．
