5. 里面是怎样连接的
教科版科学四年级下册第二单元
复习

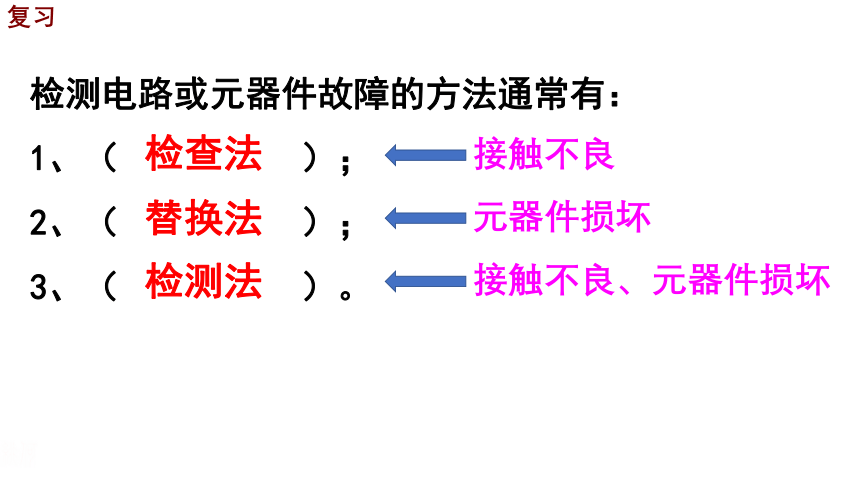

检测电路或元器件故障的方法通常有：
1、（ ）；
2、（ ）；
3、（ ）。
检查法
替换法
检测法
接触不良
元器件损坏
接触不良、元器件损坏
复习
仪器名称：（ ）
电路检测器
（ ）
检测头
复习
使用电路检测器应该注意的事项有哪些？
1、每次检测前，先将两个检测头互相（ ）一下，看看小灯泡能否亮起来；
2、用电路检测器检测同一个电路元件，一般需要检测（ ）次；
3、用电路检测器检测电路时，被检测电路要（ ）；
4、我们自制的电路检测器不能用来检测（ ）的电路。
接触
2～3
切断电源
220V
确保电路检测器本身没有故障。
防止实验的偶然性。
防止损坏电路检测器。
防止触电。
在一个真正的电路中，各个部件都是以不同的方式连接的。
如果看不到电路，我们能知道各个部件是怎样连接的吗？
电路暗盒
不打开电路暗盒，你有办法知道里面是怎样连接的吗？
1
2
3
4
用电路检测器检测
电路检测器只有两个检测头，而电路暗盒有四个接线柱，怎么办？
1
2
3
4
怎样才能毫无遗漏地检测任意两个接线柱的通断情况？
1—2
1—3
1—4
2—1
2—3
2—4
3—1
3—2
3—4
4—1
4—2
4—3
每次检测两个接线柱的通断情况。
实验：用电路检测器检测接线盒并记录。（用画“√”的方法表示检测结果）
连接状态 1—2 1—3 1—4 2—3 2—4 3—4
通路
断路
√
√
√
√
√
√
√
√
√
√
√
√
根据检测，画出你的推测结果。
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
打开接线盒，观察实际的接线方式是怎样的。
还有其他的接线方法吗？
有6个接线柱的接线盒，应该怎样检测？
1
2
3
4
5
6
1—2
1—3
1—4
1—5
1—6
2—3
2—4
2—5
2—6
3—4
3—5
3—6
4—5
4—6
5—6
小结
我们可以用（ ）检测接线盒内的电路连接情况。
电路检测器
连接状态 1-2 1-3 1-4 1-5 2-3 2-4 2-5 3-4 3-5 4-5
通路
断路
√
√
根据下面的检测结果，推测接线盒内的连接情况。
1
2
3
4
5
√
√
√
√
√
√
√
√
4
1
2
3
5
1
2
3
4
5
1
2
3
4
5
1、将所有通路的接线柱用导线连接起来。
2、在不影响通断的前提下，精简导线。
