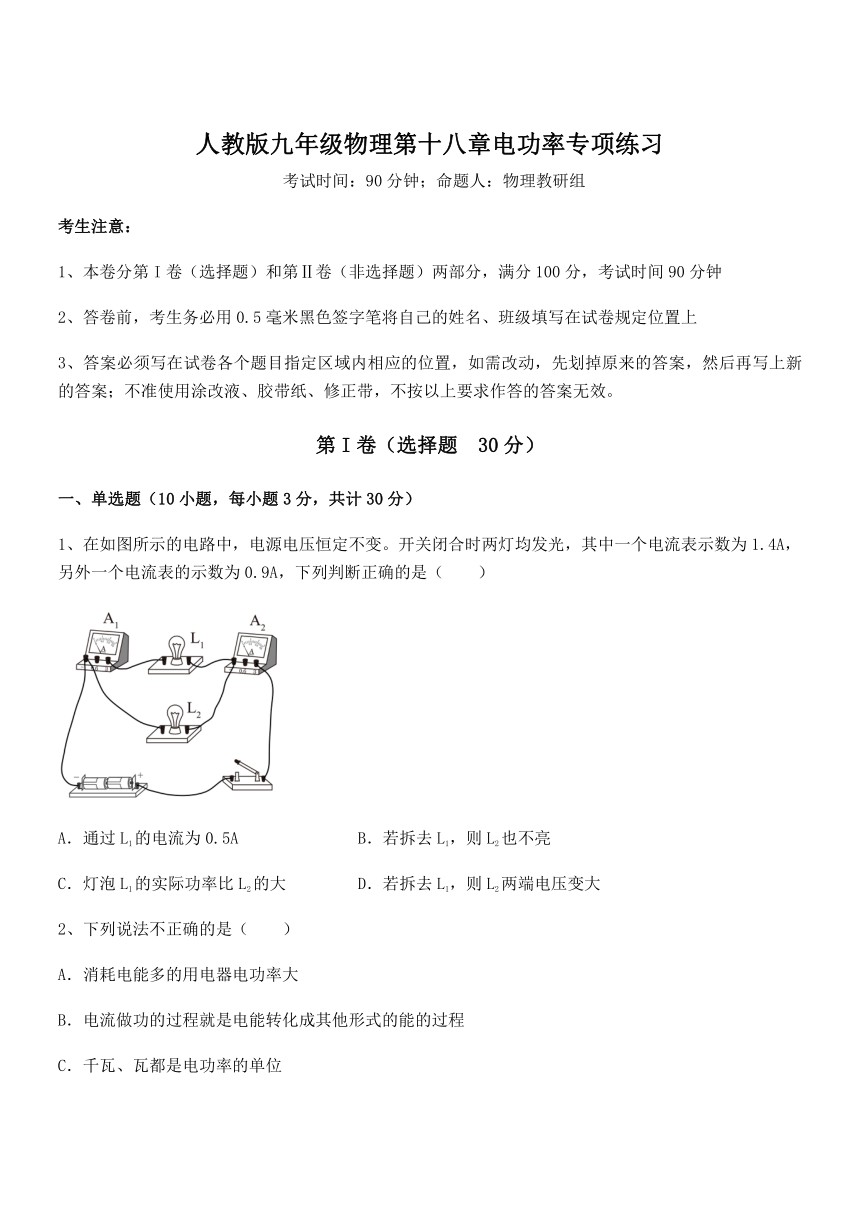

人教版九年级物理第十八章电功率专项练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、在如图所示的电路中，电源电压恒定不变。开关闭合时两灯均发光，其中一个电流表示数为1.4A，另外一个电流表的示数为0.9A，下列判断正确的是（　　）
A．通过L1的电流为0.5A B．若拆去L1，则L2也不亮
C．灯泡L1的实际功率比L2的大 D．若拆去L1，则L2两端电压变大
2、下列说法不正确的是（　　）
A．消耗电能多的用电器电功率大
B．电流做功的过程就是电能转化成其他形式的能的过程
C．千瓦、瓦都是电功率的单位
D．电功率是表示电流做功快慢的物理量

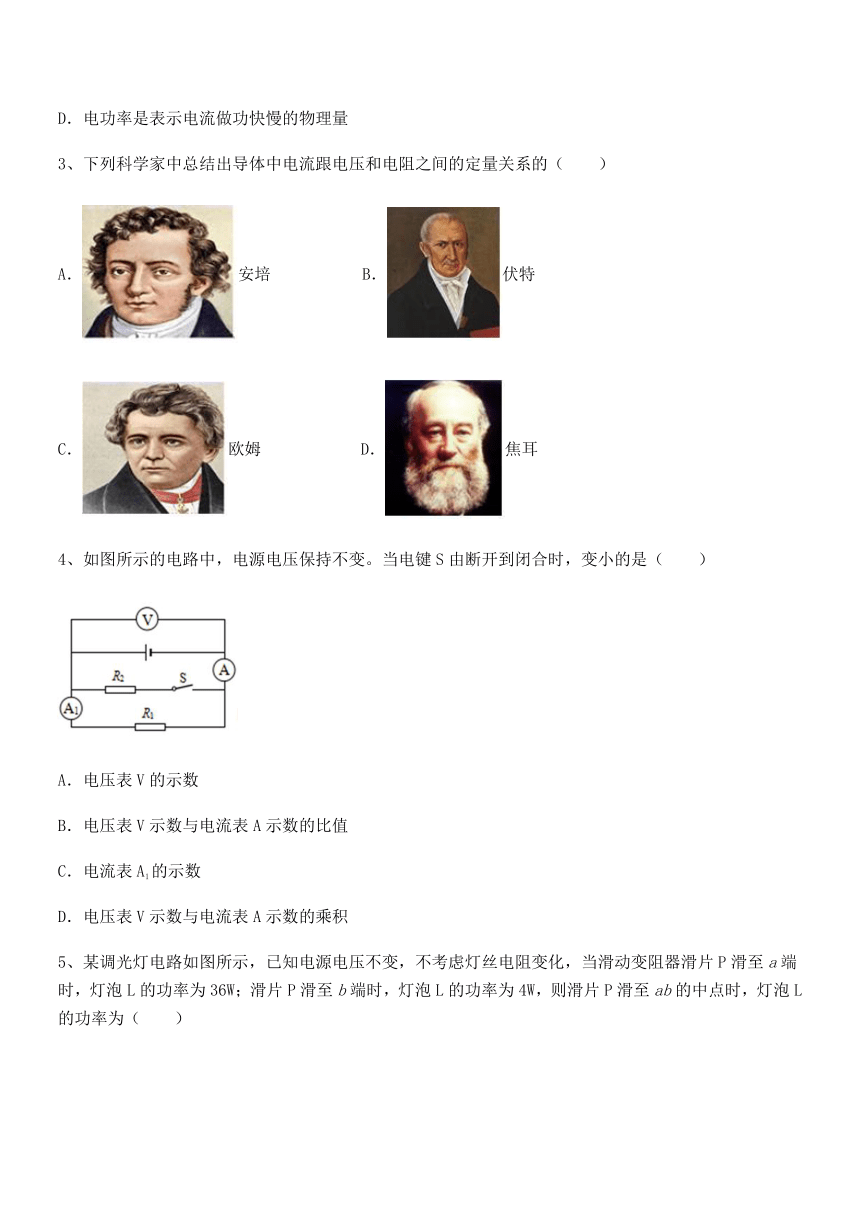

3、下列科学家中总结出导体中电流跟电压和电阻之间的定量关系的（　　）
A．安培 B．伏特
C．欧姆 D．焦耳
4、如图所示的电路中，电源电压保持不变。当电键S由断开到闭合时，变小的是（　　）
A．电压表V的示数
B．电压表V示数与电流表A示数的比值
C．电流表A1的示数
D．电压表V示数与电流表A示数的乘积
5、某调光灯电路如图所示，已知电源电压不变，不考虑灯丝电阻变化，当滑动变阻器滑片P滑至a端时，灯泡L的功率为36W；滑片P滑至b端时，灯泡L的功率为4W，则滑片P滑至ab的中点时，灯泡L的功率为（　　）
A．9W B．16W C．18W D．27W
6、图所示四种家用电器中，主要利用电流热效应工作的是（　　）
A． B． C． D．
7、甲，乙两个电热器的电阻之比为3∶2，通电相同时间产生的热量之比为8∶3．则通过甲、乙的电流之比为（ ）
A．3∶2 B．2∶3 C．3∶4 D．4∶3
8、根据图中所示的两盏白炽灯的铭牌，可以知道（　　）
A．无论两灯如何连接，甲灯一定比乙灯亮
B．串联接在220V电源上，乙灯比甲灯要亮
C．正常发光时，甲灯的电阻大于乙灯的电阻
D．正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍

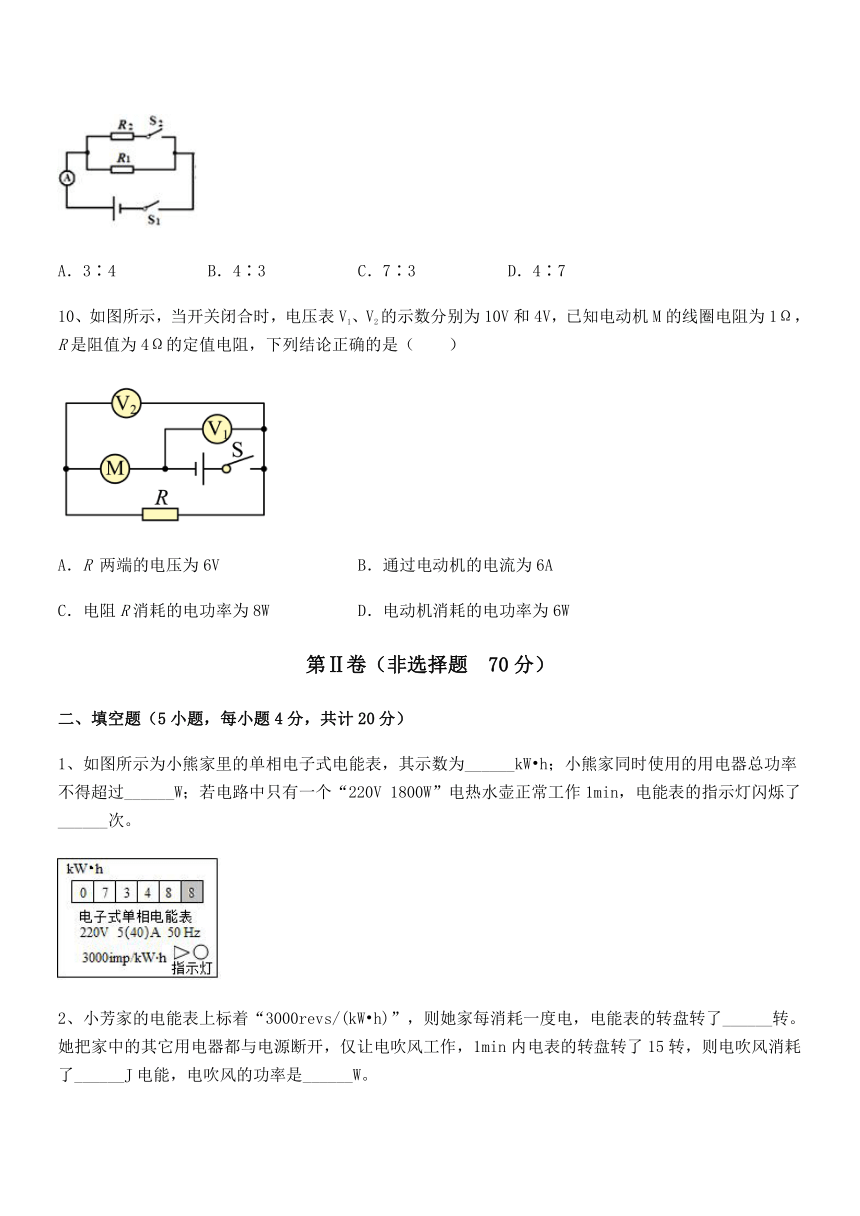

9、如图所示电路中，电源电压恒定，只闭合开关S1，电流表的示数为0.3A，再闭合开关S2，电流表的示数变化了0.4A，同时闭合S1、S2，则R1、R2消耗的电功率之比为（　　）
A．3∶4 B．4∶3 C．7∶3 D．4∶7
10、如图所示，当开关闭合时，电压表V1、V2的示数分别为10V和4V，已知电动机M的线圈电阻为1Ω，R是阻值为4Ω的定值电阻，下列结论正确的是（　　）
A．R 两端的电压为6V B．通过电动机的电流为6A
C．电阻R消耗的电功率为8W D．电动机消耗的电功率为6W
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示为小熊家里的单相电子式电能表，其示数为______kW h；小熊家同时使用的用电器总功率不得超过______W；若电路中只有一个“220V 1800W”电热水壶正常工作1min，电能表的指示灯闪烁了______次。
2、小芳家的电能表上标着“3000revs/(kW h)”，则她家每消耗一度电，电能表的转盘转了______转。她把家中的其它用电器都与电源断开，仅让电吹风工作，1min内电表的转盘转了15转，则电吹风消耗了______J电能，电吹风的功率是______W。
3、小明家新购电热水壶的铭牌下表所示，待电热水壶装满水后，他关闭了家中的其他用电器，只让电热水壶工作，他记录到家里的电能表（如图）的指示灯在1min内闪烁了50次这段时间电热水壶消耗的电能是______J，这段时间壶中的水温度升高了10水吸收的热是______J，这段时间家庭电路的实际电压是______V。
额定电压 220V
频率 50Hz
额定功率 1210W
容量 1L
4、以下是几种常用家用电器的铭牌，请你根据自己的生活经验，判断最有可能是家用电饭煲铭牌的是______。
A．
额定电压：220V 工作频率：50Hz 额定功率：30W
B．
额定电压：220V 容量：5L 额定功率：800W
C．
电源：220V 容量：50L 额定功率：1500W
5、如图所示，是某一手机移动电源（俗称充电宝）。给充电宝充电时，充电宝相当于简单电路中的______；充电过程中，电能转化为 ______；充电宝给手机充电时，充电宝相当于简单电路中的 ______。
三、计算题（5小题，每小题10分，共计50分）
1、如图所示，电源两端电压保持不变，电阻R2阻值为20Ω。闭合开关S后，电流表A1的示数为0.5A，电流表A2的示数为0.3A，求：
（1）电源电压；
（2）通电20s，电阻R2消耗的电能；
（3）电阻R1的阻值。
2、（1）电热水壶的加热电阻R两端的电压为220V，加热功率1100W，求通过R的电流是多少？R的阻值为多少？
（2）体积为1×10﹣3m3的水的质量是多少？这些水从30oC升高到80oC要吸收多少的热量？（ρ水＝1×103kg/m3，c水＝4.2×103J/（kg oC））
3、在综合实践活动中，小星设计了一种电热饮水机电路。如图甲所示，和均为电热丝，是自动控制开关，可实现低档、高档之间的转换，饮水机工作时功率随时间的关系如图乙所示，求：
（1）低档位工作时，通过电阻的电流；
（2）电阻的阻值；
（3）前内电路产生的热量。
4、如图所示，电源电压保持不变。灯泡L标有“6V 3W”字样，不考虑灯丝电阻随温度的变化。滑动变阻器R2的规格为“20Ω 0.6A”，电流表量程为0~0.6A，电压表量程为0~3V。当闭合开关S、S2，断开开关S1，调节滑动变阻器使其接入电路的阻值为4Ω时，灯泡L正常发光；当闭合开关S、S1，断开开关S2时，电压表的示数增大了1V。求：
（1）灯泡L的额定电流；
（2）定值电阻R1的阻值；
（3）当闭合开关S、S2，断开开关S1时，在保证电表和灯泡正常工作的情况下，滑动变阻器R2消耗功率的变化范围。
5、某品牌电动汽车，满载人员时人与车的总重量为，汽车在平直公路上以20m/s的速度匀速行驶10min，此时电机驱动的功率为50kW，汽车所受阻力为满载人员时人与车总重力的十分之一，求电动汽车：
（1）求汽车匀速行驶时的牵引力；
（2）匀速行驶过程中牵引力所做的功；
（3）匀速行驶过程中电机驱动的效率。
---------参考答案-----------
一、单选题
1、C
【详解】
由电路图可知，灯泡L1与L2并联，电流表A1测L1支路的电流，电流表A2测干路电流。
A．由题意可知，一个电流表示数为1.4A，另一个电流表的示数为0.9A，因并联电路中干路电流等于各支路电流之和，所以，干路电流I＝1.4A，通过L1支路的电流I1＝0.9A，故A错误；
BD．因并联电路各支路独立工作、互不影响，且电源的电压不变，所以，拆去L1后，L2两端的电压不变且发光，故BD错误；
C．则通过L2的电流
因并联电路中各支路两端的电压相等，I1＝0.9A，所以，由P＝UI可知，灯泡L1的实际功率比L2的大，故C正确。
故选C。
2、A
【详解】
A．电功率的大小与电能多少和通电时间都有关系，时间不确定，消耗电能多的用电器电功率不一定越大，故A错误，A符合题意；
B．电流做功的过程实质是消耗电能转化为其他形式能的过程，故B正确，B不符合题意；
C．千瓦和瓦都是电功率的单位，故C正确，C不符合题意；
D．电功率是表示电流做功快慢的物理量，功率越大，做功越快，故D正确，D不符合题意。
故选A。
3、C
【详解】
德国物理学家欧姆最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即欧姆定律：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。安培、伏特和焦耳分别跟电流、电压和能量的研究有更大的关系，故C符合题意，ABD不符合题意。
故选C。
4、B
【详解】
A．电键S由断开到闭合，电压表始终测量电源电压，所以电压表的示数不变，故A不符合题意；
B．电压表测电源电压，电键断开时，电路为R1的简单电路，电流表测电路中的电流，则电压表与电流表的比值为电阻R1的阻值；电键S闭合时，R1R2并联，电压表示数为电源电压，电流表测量电路总电流，电压表与电流表的比值为电路中的总电阻，即R1R2并联后的总电阻，因为两电阻并联后总电阻小于任一电阻，所以闭合后的总电阻小于R1的电阻，即闭合后电压表和电流表的比值变小，故B符合题意；
C．电键S断开前后，电流表A1的示数都为电源电压与电阻R1的比值，断开前后电源电压不变，电阻R1的大小不变，所以电流表A1的示数不变，故C不符合题意；
D．电压表始终测电源电压，电流表始终测电路中的总电流，则电压表的示数与电流表示数的乘积为电路中的总功率。电键S断开前后电源电压不变，由断开到闭合，电流表的示数变大，故总功率变大，即电压表的示数与电流表示数的乘积变大，故D不符合题意。
故选B。
5、A
【详解】
设电源的电压为U，当滑动变阻器的滑片P滑至a端时，电路为L的简单电路；灯泡的功率为
﹣﹣﹣①
当滑片P滑至b端时，电路为L与滑动变阻器的最大阻值R串联；由串联电阻的规律及欧姆定律，电路中的电流为
此时灯泡的功率为
﹣﹣﹣②
当滑片P滑至ab的中点时，电路为L与0.5R串联，此时电路中的电流为
此时灯泡的功率为
﹣﹣﹣③
①除以②可得
即R＝2RL；将R＝2RL带入③式可得
故选A。
6、A
【详解】
A．电饼铛工作时，消耗的电能主要转化为内能，是利用电流热效应工作的，故A符合题意；
B．电风扇工作时，消耗的电能主要转化为机械能，不是利用电流热效应工作的，故B不符合题意；
C．平板电视工作时，消耗的电能主要转化为光能和声能，不是利用电流热效应工作的，故C不符合题意；
D．洗衣机工作时，消耗的电能主要转化为机械能，不是利用电流热效应工作的，故D不符合题意。
故选A。
7、D
【详解】
由焦耳定律Q=I2Rt可知，通过甲、乙的电流之比
故选D。
8、B
【详解】
ABC．根据题意，由可得甲乙两灯正常发光的电阻分别为
，
所以正常发光时，如果两灯串联，则电流相同，由可得两灯实际功率；如果两灯并联，则电压相同，由可知两灯实际功率。即串联接在220V电源上，乙灯比甲灯的实际功率大，乙灯比甲灯要亮。故AC不符合题意，B符合题意。
D．由可知，灯泡消耗的电能既与功率有关，又与时间有关，没有说明时间关系，无法比较。故D不符合题意。
故选B。
9、A
【详解】
由图知，只闭合S1时，R1单独接入电路，电流表测R1中的电流，则I1=0.3A；再闭合S2时，R1、R2并联，电流表测干路中的电流，两只开关都闭合时，由于并联电路中各电阻互不影响，所以通过R1的电流仍然为I1=0.3A，电流表示数变化了0.4A，则说明通过R2的电流为I2=0.4A，而并联电路各支路两端的电压相等，所以，R1、R2消耗的电功率之比
故选A。
10、D
【详解】
A．由电路图可知，电阻R和电动机串联，电压表V1测电源的电压，V2测电阻R两端的电压；所以电阻R两端的电压为UR＝4V，故A错误；
B．电动机的电压
UM＝U﹣UR＝10V﹣4V＝6V
电路中的电流为
故B错误；
C．电阻R消耗的电功率
PR＝URIR＝4V×1A＝4W
故C错误；
D．电动机消耗的电功率
PM＝UMIM＝6V×1A＝6W
故D正确。
故选D。
二、填空题
1、 7348.8 8800 90
【解析】
【详解】
[1]由于电能表读数时最后一位是小数，单位是kW h，故由图中可知电能表的示数为7348.8kW h。
[2]由电能表表盘上的信息可知，电能表的工作电压为U=220V，电能表工作允许通过的最大电流为I=40A，故由P=UI可知小熊家同时使用的用电器的最大总功率为
P最大=UI=220V×40A=8800W
[3]由题意可知，电热水壶正常工作时的功率为
P=P额=1800W=1.8kW
由W=Pt可得电热水壶正常工作1min消耗的电能为
因为3000imp/（kW h）表示电路中每消耗1kW h的电能，电能表的指示灯闪烁3000次，故可知电热水壶正常工作1min，电能表的指示灯闪烁次数为
n=3000imp/（kW h）×0.03kW h=90imp
2、 3000 1.8×104 300
【解析】
【详解】
[1]“3000revs/(kW h)”表示每消耗1kW h的电能（即消耗一度电），电能表的转盘转3000转。
[2]转盘转15转时，消耗的电能
[3]电吹风的电功率
3、
【解析】
【详解】
[1]由题意知电热水壶消耗电能
[2]水温度升高了10水吸收的热量
[3]电热水壶的实际电功率
由
知
所以
4、B
【解析】
【详解】
A．由图知，铭牌上的额定电压相同都是220V，A中额定功率30W太小，不可能是电饭煲的功率，故A不符合题意；
B．额定电压为220V，容量为5L，额定功率为800W，这是电饭煲铭牌，故B符合题意；
C．铭牌中容量50L太大，不是家用电饭煲的容量，故C不符合题意。
故选B。
5、 用电器 化学能 电源
【解析】
【详解】
[1][2]给充电宝充电时，充电宝消耗电能转化为化学能，相当于简单电路中的用电器。
[3]充电宝给手机充电时，充电宝提供电能，此时充电宝相当于简单电路中的电源。
三、计算题
1、（1）6V；（2）36J；（3）30Ω
【详解】
解：由电路图知道，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流。
（1）因并联电路中各支路两端的电压相等，所以，由知道，电源的电压
U＝I2R2＝0.3A×20Ω＝6V
（2）通电20s，电阻R2消耗的电能
W2＝UI2t＝6V×0.3A×20s＝36J
（3）因并联电路中干路电流等于各支路电流之和，所以，通过电阻R1的电流
I1＝I﹣I2＝0.5A﹣0.3A＝0.2A
则电阻R1的阻值
答：（1）电源电压为6V；
（2）通电20s，电阻R2消耗的电能为36J；
（3）电阻R1的阻值为30Ω。
2、（1）5A，44Ω；（2）1kg，2.1×105J
【详解】
解：（1）由得，通过电阻R的电流
由可知，电热水壶加热电阻的阻值
（2）由可知，体积为1×10﹣3m3的水的质量
水吸收的热量
答：（1）通过R的电流是5A，R的阻值是44Ω；
（2）体积为1×10﹣3m3的水的质量是1kg，这些水从30℃加热到80℃要吸收2.1×105J的热量。
3、（1）；（2）；（3）
【详解】
解：（1）由图甲可知，当开关S1闭合，S2断开时，只有R1工作，为低温档，由图乙可知，此时电功率为44W，R1的电流为
（2）当开关S1、S2闭合，R1、R2工作，为高温档，由图乙可知，电阻R2的电功率为
R2的阻值为
（3）由图乙，前内电路处于高温档，产生的热量为
答：（1）低档位工作时，通过电阻R1的电流是0.2A；
（2）电阻R2的阻值是100Ω；
（3）前100s内电路消耗的电能是。
4、（1）0.5A；（2）7.2Ω；（3）1W～1.25W
【详解】
解：（1）由于灯泡L标有“6V 3W”字样，所以，由知道，灯泡L的额定电流
由知道，灯泡的电阻
（2）根据题意知道，当闭合开关S、S2，断开开关S1，调节滑动变阻器使其接入电路的阻值为4Ω时，灯泡L正常发光；由图知道，此时灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电路电流是0.5A，由欧姆定律知道，电源的电压
根据串联分压的原理知道，电压表的示数是
由图知道，当闭合开关S、S1，断开开关S2时，此时灯泡与R1串联，电压表测量滑定值电阻两端的电压，又因为此时电压表的示数增大了1V，即此时电压表的示数是
根据欧姆定律知道，定值电阻R1的阻值
（3）当闭合开关S、S2，断开开关S1时，根据题意知道，当滑动变阻器使其接入电路的阻值为4Ω，灯泡L正常发光时，滑动变阻器的最小功率为
P滑小=UR2小I=2V×0.5A=1W
由于电压表量程为0~3V，所以，当电压表的示数UR大=3V时，滑动变阻器的取值最大，电路中的电流最小；由于串联电路中总电压等于各分电压之和，所以，灯泡两端的电压
UL小=U-UR大=8V-3V=5V
此时电流为
滑动变阻器的最大功率为
所以滑动变阻器的功率变化范围为1W～1.25W。
答：（1）灯泡L的额定电流0.5A；
（2）定值电阻R1的阻值7.2Ω；
（3）当闭合开关S、S2，断开开关S1时，在保证电表和灯泡正常工作的情况下，滑动变阻器R2消耗功率的变化范围是1W～1.25W。
5、（1）；（2）；（3）80%
【详解】
解：（1）由题意可得汽车所受阻力
因汽车做匀速直线运动，所有行驶过程中牵引力的大小等于阻力，即
（2）由可知，汽车在平直公路上以20m/s的速度匀速行驶10min所行驶的路程
匀速行驶过程中牵引力所做的功
（3）由可知，电机驱动做的总功
电机驱动的效率
答：（1）汽车匀速行驶时的牵引力为；
（2）匀速行驶过程中牵引力所做的功为；
（3）匀速行驶过程中电机驱动的效率为80%。
