精品解析2022年最新人教版九年级物理第十五章-电流和电路定向训练试卷（含答案详细解析）

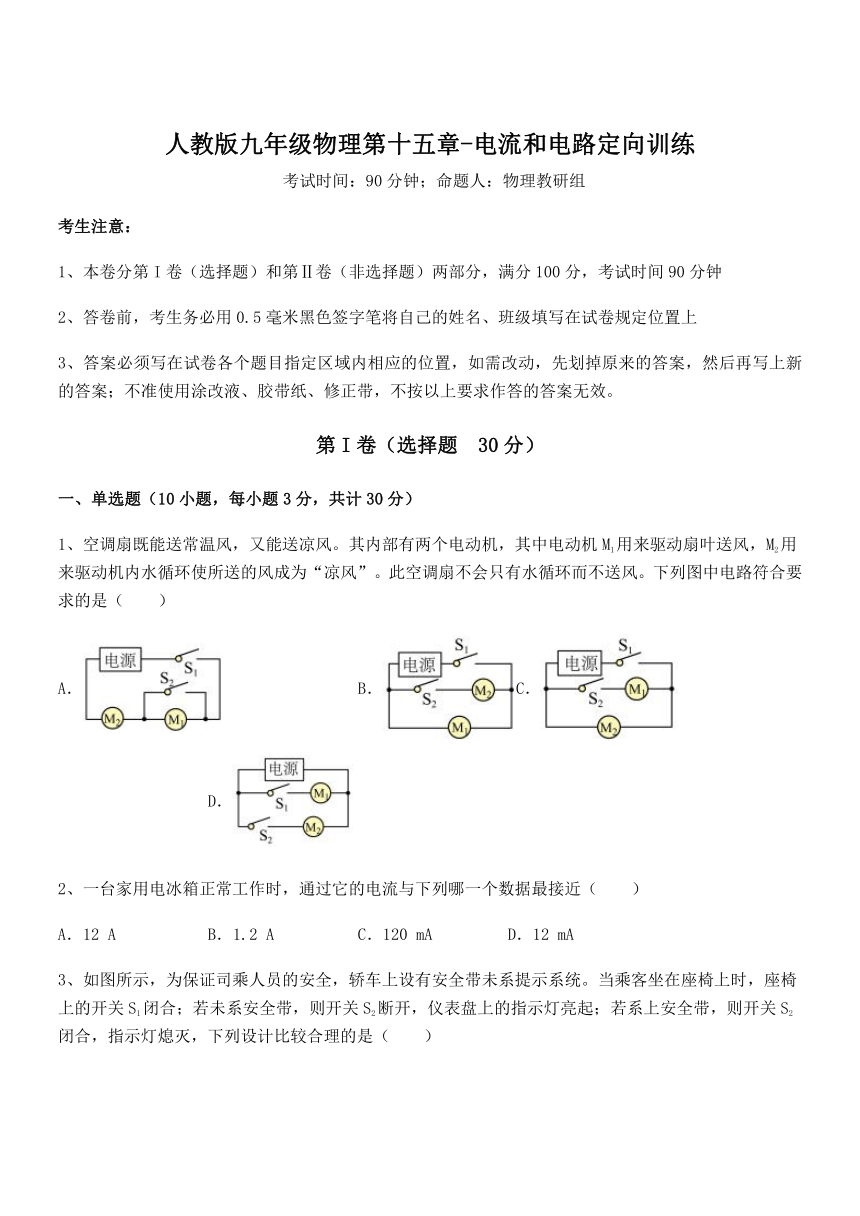

人教版九年级物理第十五章-电流和电路定向训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、空调扇既能送常温风，又能送凉风。其内部有两个电动机，其中电动机M1用来驱动扇叶送风，M2用来驱动机内水循环使所送的风成为“凉风”。此空调扇不会只有水循环而不送风。下列图中电路符合要求的是（　　）
A． B．C． D．
2、一台家用电冰箱正常工作时，通过它的电流与下列哪一个数据最接近（　　）
A．12 A B．1.2 A C．120 mA D．12 mA

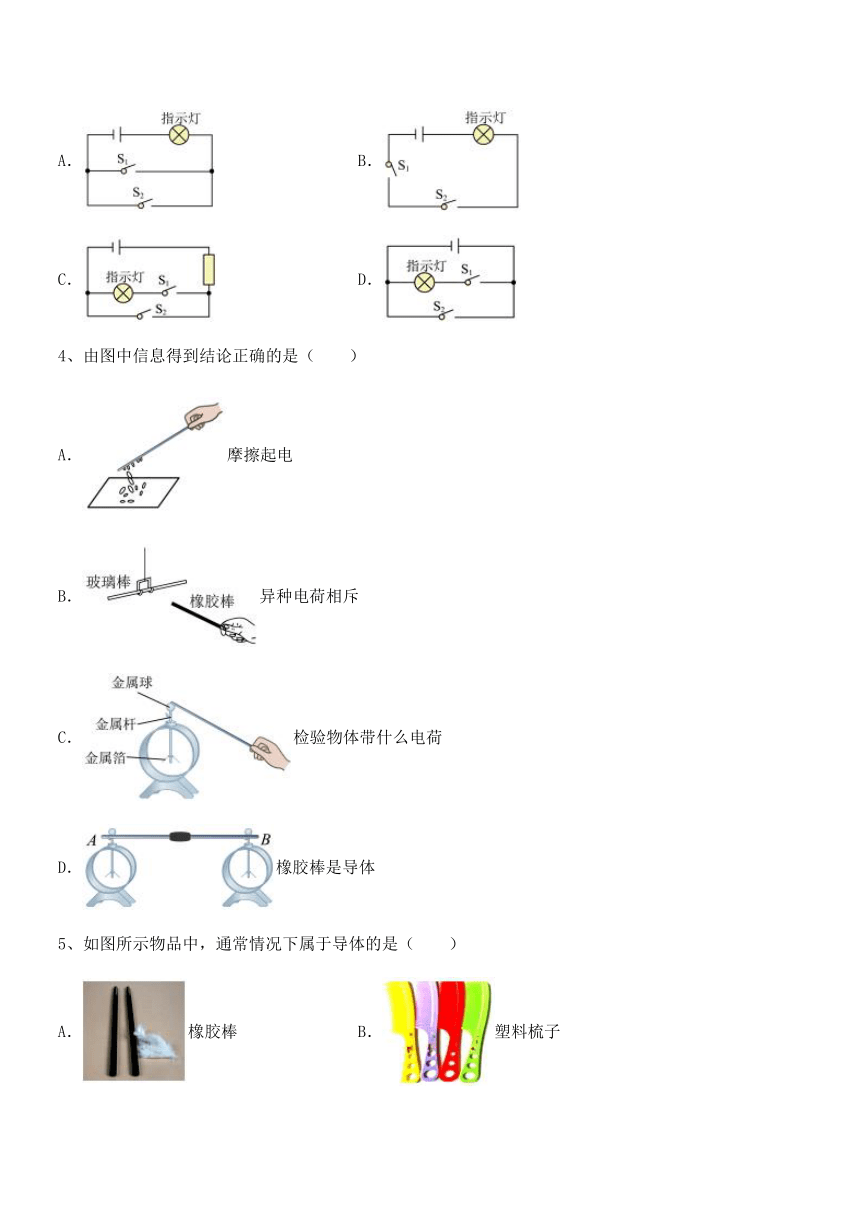

3、如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅上的开关S1闭合；若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的是（　　）
A． B．
C． D．
4、由图中信息得到结论正确的是（　　）
A．摩擦起电
B．异种电荷相斥
C．检验物体带什么电荷
D．橡胶棒是导体
5、如图所示物品中，通常情况下属于导体的是（　　）
A．橡胶棒 B．塑料梳子

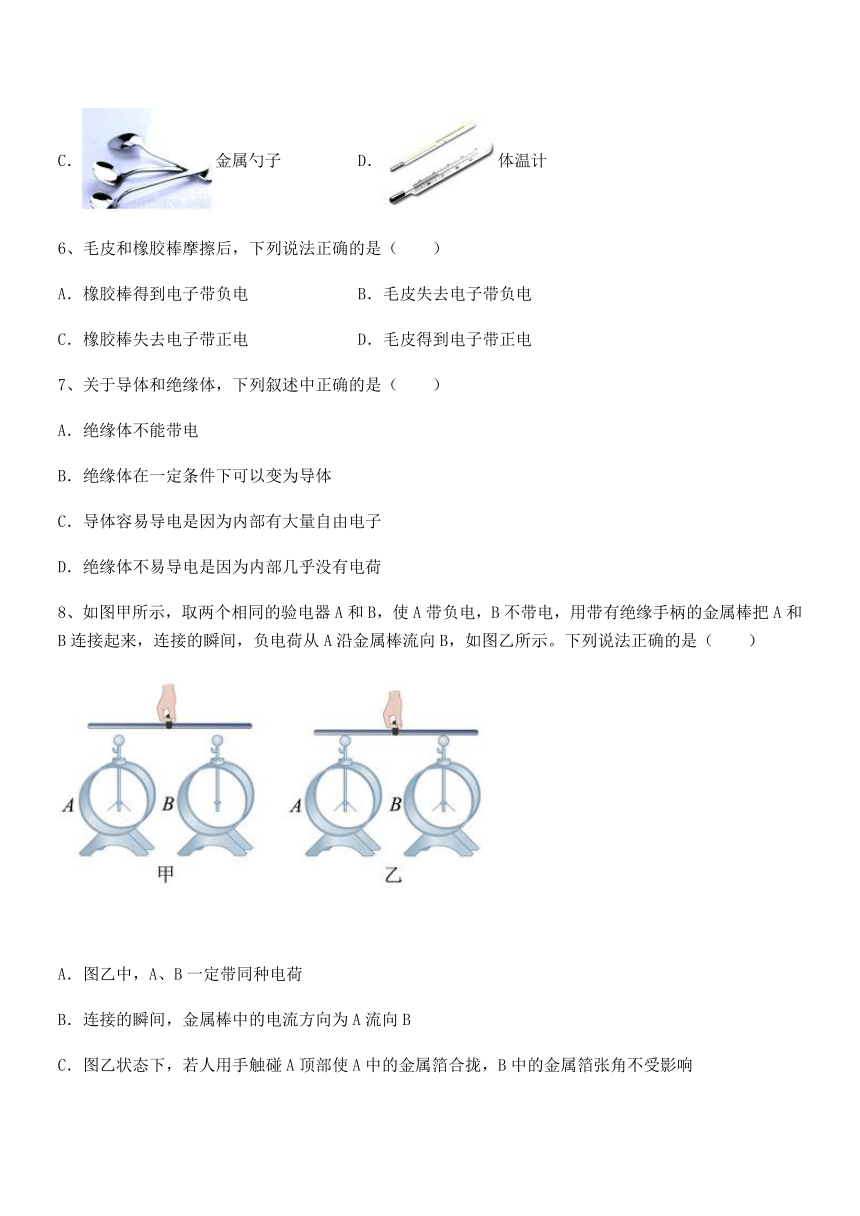

C．金属勺子 D．体温计
6、毛皮和橡胶棒摩擦后，下列说法正确的是（　　）
A．橡胶棒得到电子带负电 B．毛皮失去电子带负电
C．橡胶棒失去电子带正电 D．毛皮得到电子带正电
7、关于导体和绝缘体，下列叙述中正确的是（　　）
A．绝缘体不能带电
B．绝缘体在一定条件下可以变为导体
C．导体容易导电是因为内部有大量自由电子
D．绝缘体不易导电是因为内部几乎没有电荷
8、如图甲所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，连接的瞬间，负电荷从A沿金属棒流向B，如图乙所示。下列说法正确的是（　　）
A．图乙中，A、B一定带同种电荷
B．连接的瞬间，金属棒中的电流方向为A流向B
C．图乙状态下，若人用手触碰A顶部使A中的金属箔合拢，B中的金属箔张角不受影响

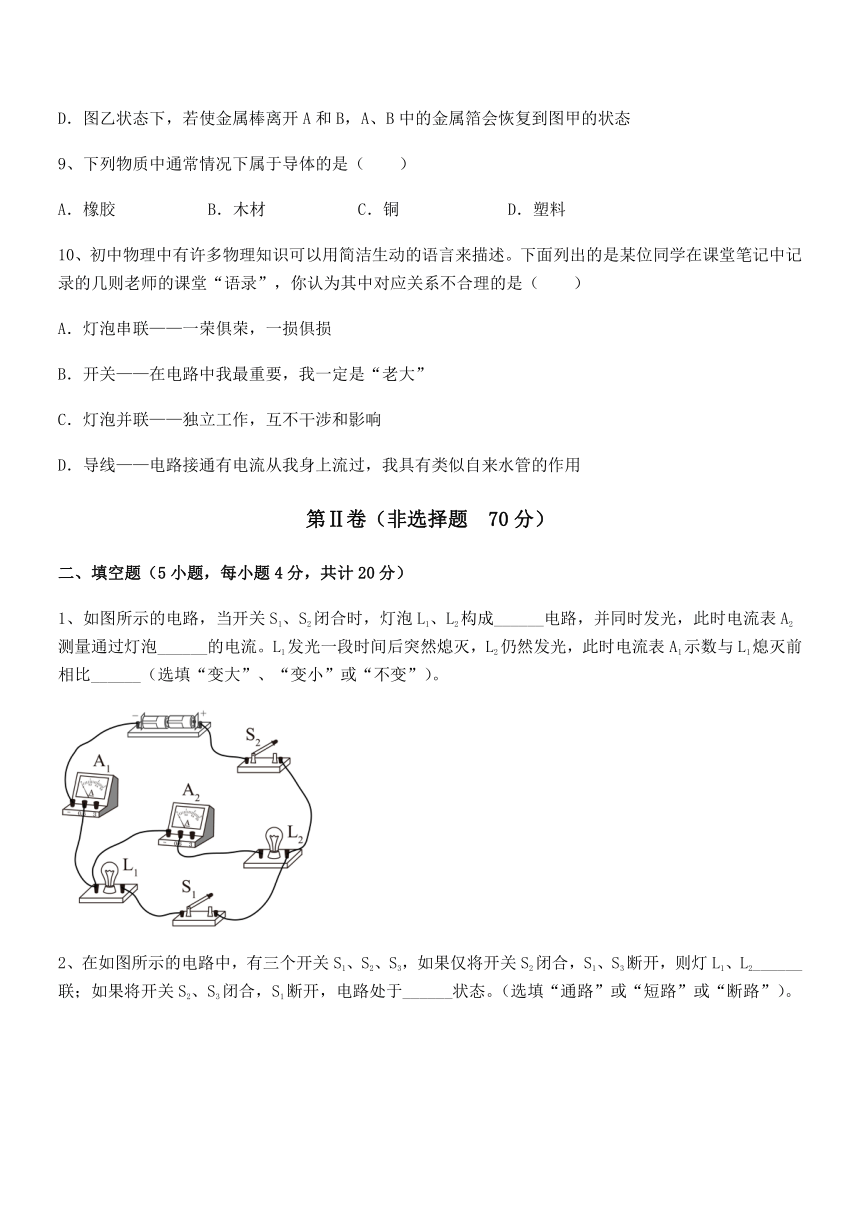

D．图乙状态下，若使金属棒离开A和B，A、B中的金属箔会恢复到图甲的状态
9、下列物质中通常情况下属于导体的是（　　）
A．橡胶 B．木材 C．铜 D．塑料
10、初中物理中有许多物理知识可以用简洁生动的语言来描述。下面列出的是某位同学在课堂笔记中记录的几则老师的课堂“语录”，你认为其中对应关系不合理的是（　　）
A．灯泡串联——一荣俱荣，一损俱损
B．开关——在电路中我最重要，我一定是“老大”
C．灯泡并联——独立工作，互不干涉和影响
D．导线——电路接通有电流从我身上流过，我具有类似自来水管的作用
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2构成______电路，并同时发光，此时电流表A2测量通过灯泡______的电流。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数与L1熄灭前相比______（选填“变大”、“变小”或“不变”）。
2、在如图所示的电路中，有三个开关S1、S2、S3，如果仅将开关S2闭合，S1、S3断开，则灯L1、L2______联；如果将开关S2、S3闭合，S1断开，电路处于______状态。（选填“通路”或“短路”或“断路”）。
3、卡卡寒假刷抖音看到了神奇的“静电章鱼”， 如图所示用丝绸分别摩擦丝状塑料袋和PVC管，将塑料袋放在PVC管上方，丝状塑料袋就会像章鱼一样悬在空中，则丝绸和PVC管摩擦后带上了______电荷因相互______而产生的现象。
4、华为手机拥有反向无线充电的技术。如图所示，将另一架手机置于华为手机上，就能给另一架手机充电。此时，华为手机相当于电路中的______，另一架手机相当于电路中的______。
5、大数据时代离不开云服务器的广泛应用，各服务器之间是通过______（选填“串联”或“并联”）方式连接起来的。某公司利用水冷的方法解决服务器工作时发烫的问题，这是因为水的______大。
三、计算题（5小题，每小题10分，共计50分）
1、10秒内通过某导体横截面的电荷量为5库。求通过该导体的电流I。
2、在如图所示的电路中，闭合开关后，电流表的读数是3A，流过灯L1的电流是流过灯L2的电流的2倍。请你解答：
(1)通过L2的电流；
(2)通过L1的电流。
3、在如图所示的电路中，R1和R2是两个定值电阻，阻值分别为 R1=2Ω，R2=8Ω，电源两端的电压保持不变。闭合开关S后，10s内通过R1的电荷量是20C。
求：(1)通过R1的电流；
(2)电源电压；
(3)通过R2的电流。
4、如图所示，闭合开关后安培表、、的示数分别为、、。问：
（1）、、分别测谁的电流？
（2）灯、的电流之比是多少？
5、如图所示，电源电压恒为6V，小灯泡上标有“6V 0.4A”的字样（不考虑温度对小灯泡电阻的影响），电流表量程0~0.6A，电压表量程0~3V，滑动变阻器规格为“20Ω 1A”。
(1)当开关S1、S2、S3都闭合时，电流表的示数为0.6A，则电压表的示数是多少？R1的阻值是多少？
(2)只闭合开关S3，移动滑动变阻器R2的滑片，在保证各元件安全工作的条件下，滑动变阻器连入电路的最大阻值是多少？
---------参考答案-----------
一、单选题
1、B
【解析】
【详解】
此空调扇不会只有水循环而不送风，说明电路中不会出现只有电动机M2单独工作的情况；
A．同时闭合S1和S2，只有电动机M2工作，此时只有水循环而不送风，故A不符合题意；
B．只闭合S1，此时只有M1工作送风，同时闭合S1和S2，此时M1和M2都工作，此时吹凉风，不会只有水循环而不送风，故B符合题意；
C．只闭合S1，此时只有电动机M2工作，只有水循环而不送风，故C不符合题意；
D．只闭合S2，此时只有电动机M2工作，只有水循环而不送风，故D不符合题意。
故选B。
2、B
【解析】
【详解】
家用电冰箱正常工作时，通过它的电流大小一般为0.5A~1.5A这个区间。
故选B。
3、C
【解析】
【详解】
A．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故A不符合题意；
B．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故B不符合题意；
C．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故C符合题意；
D．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，电路中缺少保护电阻，会出现电源短路，故D不符合题意。
故选C。
4、A
【解析】
【详解】
A．物体能吸引轻小物体，说明摩擦可以使物体带电，故A正确；
B．玻璃棒和橡胶棒相互吸引，说明异种电荷相互吸引，故B错误；
C．验电器只能检测物体是否带电，不能检验物体带何种电荷，故C错误；
D．说明金属棒是导体，故D错误。
故选A。
5、C
【解析】
【详解】
ABD．橡胶棒、塑料梳子、体温计（指玻璃外壳），通常情况下它们不容易导电，都属于绝缘体，故ABD不符合题意；
C．金属勺子是金属制品，容易导电，属于导体，故C符合题意。
故选C。
6、A
【解析】
【详解】
毛皮与橡胶棒摩擦时，电荷会发生转移，毛皮失去电子带正电，橡胶棒得到电子带负电，故BCD错误，A正确。
故选A。
7、B
【解析】
【详解】
A．导体和绝缘体都能够带电，带电方法可通过摩擦起电或接触带电，故A错误；
B．绝缘体在一定条件下可以变为导体，如玻璃在红炽状态下变为导体，故B正确；
C．导体容易导电的原因是：导体内存在大量的自由电荷，金属导体中的自由电荷叫自由电子，故C错误；
D．绝缘体不易导电是因为内部几乎没有自由电荷，即绝缘体内的电荷不能够自由移动，故D错误。
故选B。
8、A
【解析】
【详解】
A．由题意可知，A带负电，B不带电，将金属棒与A和B连接起来后，A中部分负电荷通过金属棒转移到B中，使得B带负电荷，故A、B带同种电荷，故A正确；
B．物理学中规定，电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，连接的瞬间，负电荷从A定向流向B，故可知金属棒中的电流方向为从B到A，故B错误；
C．图乙状态下，若人用手触碰A顶部使A中的金属箔合拢，因人体是导体，A中的多余负电荷转移到人体中，使得A不带电，故A中金属箔合拢，又因B与人通过金属棒相连，故B中多余负电荷也会转移到人体中，因此B中金属箔的张角也会变小，故C错误；
D．图乙状态下，若使金属棒离开A和B，则此时A和B不接触，负电荷不会发生转移，故A、B中的金属箔会保持不变，故D错误。
故选A。
9、C
【解析】
【详解】
通常情况下，橡胶、木材、塑料都属于绝缘体，铜是金属，属于导体。
故选C。
10、B
【解析】
【详解】
A．灯泡串联，灯泡之间相互影响，一荣俱荣，一损俱损，对应关系合理，故A不符合题意；
B．电路由电源、用电器、开关和导线组成，电源提供电能，用电器消耗电能，导线输送电能，开关控制电路，每一个元件都很重要，对应关系不合理，故B符合题意；
C．灯泡并联，灯泡之间互不影响，互不干涉，对应关系合理，故C不符合题意；
D．导线在电路中有输送电流的作用，和水管输送水类似，对应关系合理，故D不符合题意。
故选B。
二、填空题
1、并联 L2 变小
【详解】
[1][2]分析电路可知：闭合两个开关，电流从正极出发，经开关S2后分为两支，一支经过L2、A2、A1回到负极，另一支经过S1、L1、A1回到负极，故两灯并联，电流表A1测的是干路电流，电流表A2测的是L2所在支路的电流。
[3]两只灯泡都发光时，电流表A1测量的是通过两个支路的电流之和；L1发光一段时间后突然熄灭，L2仍然发光，根据并联电路特点，L1断路，电流为0，此时电流表A1测量的是通过L2的电流，而L2电阻不变，两端电压不变，所以通过L2的电流不变。因此电流表A1的示数变小。
2、串 短路
【详解】
[1]将开关S2闭合，S1、S3断开，则电流只有一条路径，说明灯泡L1、L2是串联。
[2]当开关S2、S3全部闭合时，则电流的路径是：正极S2→S3→负极，造成电源短路，损坏电源。
3、同种 排斥
【详解】
[1][2]用丝绸分别摩擦丝状塑料袋和PVC管，丝状塑料袋和PVC管由于摩擦而带电，丝状塑料袋就会像章鱼一样悬在空中，说明丝状塑料袋与PVC管相互排斥，故它们带着的是同种电荷，由于同种电荷相互排斥而产生图中的现象。
4、电源 用电器
【详解】
[1]将另一架手机置于华为手机上，就能给另一架手机充电，华为手机提供电能，故华为手机是电源。
[2]另一架手机消耗电能，故相当于电路中的用电器。
5、并联 比热容
【详解】
[1]各服务器之间可以独立工作，互不影响，根据串并联电路的特点可知，服务器之间是并联的。
[2]因为水的比热容较大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，水能带走较多的热量，冷却效果好，所以用水解决服务器工作时发烫的问题。
三、计算题
1、0.5A
【详解】
解：物理学当中把每1秒通过导体任意横截面的电荷量表示电流的大小，则有
答：通过该导体的电力流为0.5A。
2、 (1)1A；(2)2A
【详解】
(1)由电路图知，两灯并联，电流表A1测L1的电流为I1，电流表A测干路的电流为I，流过L2的电流为I2，并联电路中干路电流等于各支路电流之和，流过L1的电流是流过L2的电流的2倍，则通过L2的电流
(2)通过L1的电流
答：(1)通过L2的电流为1A；
(2) 通过L1的电流为2A。
3、 (1)2A；(2)4V；(3)0.5A
【详解】
(1)由电路图可知，开关闭合后两个电阻并联，10s内通过R1的电荷量是20C，则通过R1的电流为
(2)电源电压为
(3)通过R2的电流为
答：求：(1)通过R1的电流为2A；
(2)电源电压为4V；
(3)通过R2的电流为0.5A。
4、（1）见详解；（2）5:2
【详解】
解：（1）电流表在电路中看作导线，这是三个灯的并联电路，在干路上测通过三个灯的总电流，测通过和的电流总和，测通过的电流。
（2）由并联电路电流规律知通过灯的电流为
通过灯的电流为
所以灯、的电流之比为
答：（1）测通过三个灯的总电流，测通过和的电流总和，测通过的电流；
（2）灯、的电流之比是5:2。
5、 (1)0，30Ω；(2)15Ω
【详解】
(1)电压表测量滑动变阻器两端的电压，当开关S1、S2、S3都闭合时，滑动变阻器R2被短接，所以电压表的示数为0V。滑动变阻器R2被短接，灯泡L与定值电阻R1并联，UL=U1=U=6V，所以灯泡正常发光，通过灯泡的电流IL=0.4A，电流表测量干路的电流，I=0.6A，则通过R1的电流
I1=I-IL=0.6A-0.4A=0.2A
所以R1的电阻
(2)小灯泡的电阻为
在串联电路中，电压分配原理：导体两端的电压跟电阻成正比。因为电压表的量程为0~3V，所以当电压表示数最大为3V时，滑动变阻器接入电路的阻值最大，根据串联电路电压的规律知，此时小灯泡两端的电压为
U′L=U﹣U滑=6V﹣3V=3V
此时通过小灯泡的电流
因串联电路电流处处相等，则电路中的电流
I2=0.2A
则滑动变阻器连入电路的最大阻值为
答：(1)当开关S1、S2、S3都闭合时，电压表的示数是0；R1的阻值是。
(2)只闭合开关S3，移动滑动变阻器R2的滑片，在保证各元件安全工作的条件下，滑动变阻器连入电路的最大阻值是。
