沪科版八年级物理第四章 多彩的光同步训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、 “江南可采莲，莲叶何田田！鱼戏莲叶间。”描写了诗人看到鱼儿在水中欢快嬉戏的情景。下图能正确表示诗人看到水中小鱼的光路图是（　　）
A． B．
C． D．
2、凸透镜的焦距是15cm，当将一个物体放在这个透镜50cm处时，在凸透镜的另一侧可以得到（　　）
A．倒立、放大的实像 B．倒立、缩小的实像
C．正立、放大的实像 D．正立、缩小的实像
3、 “影”是生活中常见的光现象，如做光学游戏的“手影”、留下美好记忆照片的“摄影”、幻灯机射到屏幕上的“投影”、湖岸景色在水中形成的“倒影”等，它们与物理知识对应关系正确的是（　　）
A．手影—平面镜成像 B．摄影—光的反射 C．投影—凸透镜成像 D．倒影—光的折射

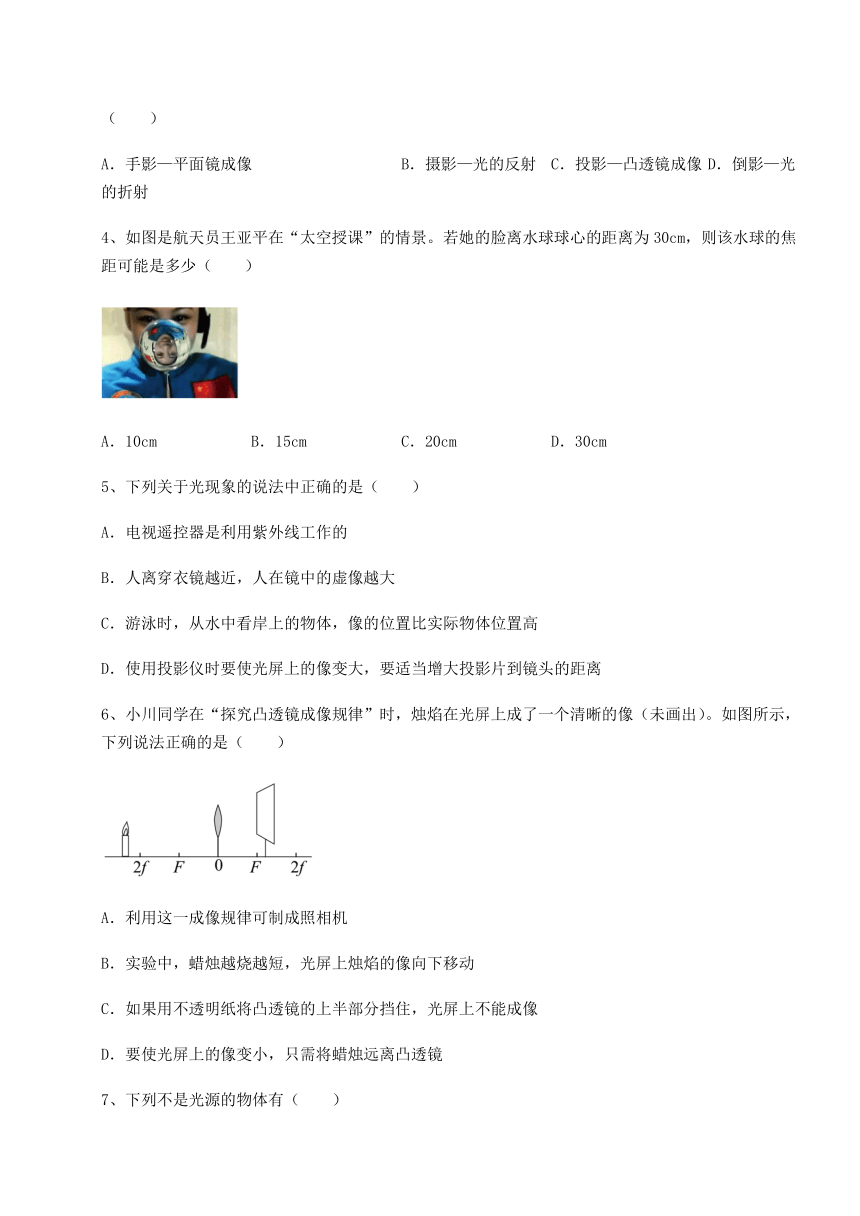

4、如图是航天员王亚平在“太空授课”的情景。若她的脸离水球球心的距离为30cm，则该水球的焦距可能是多少（　　）
A．10cm B．15cm C．20cm D．30cm
5、下列关于光现象的说法中正确的是（　　）
A．电视遥控器是利用紫外线工作的
B．人离穿衣镜越近，人在镜中的虚像越大
C．游泳时，从水中看岸上的物体，像的位置比实际物体位置高
D．使用投影仪时要使光屏上的像变大，要适当增大投影片到镜头的距离
6、小川同学在“探究凸透镜成像规律”时，烛焰在光屏上成了一个清晰的像（未画出）。如图所示，下列说法正确的是（　　）
A．利用这一成像规律可制成照相机
B．实验中，蜡烛越烧越短，光屏上烛焰的像向下移动
C．如果用不透明纸将凸透镜的上半部分挡住，光屏上不能成像
D．要使光屏上的像变小，只需将蜡烛远离凸透镜
7、下列不是光源的物体有（　　）
A．太阳 B．火焰
C．月亮 D．发光的水母

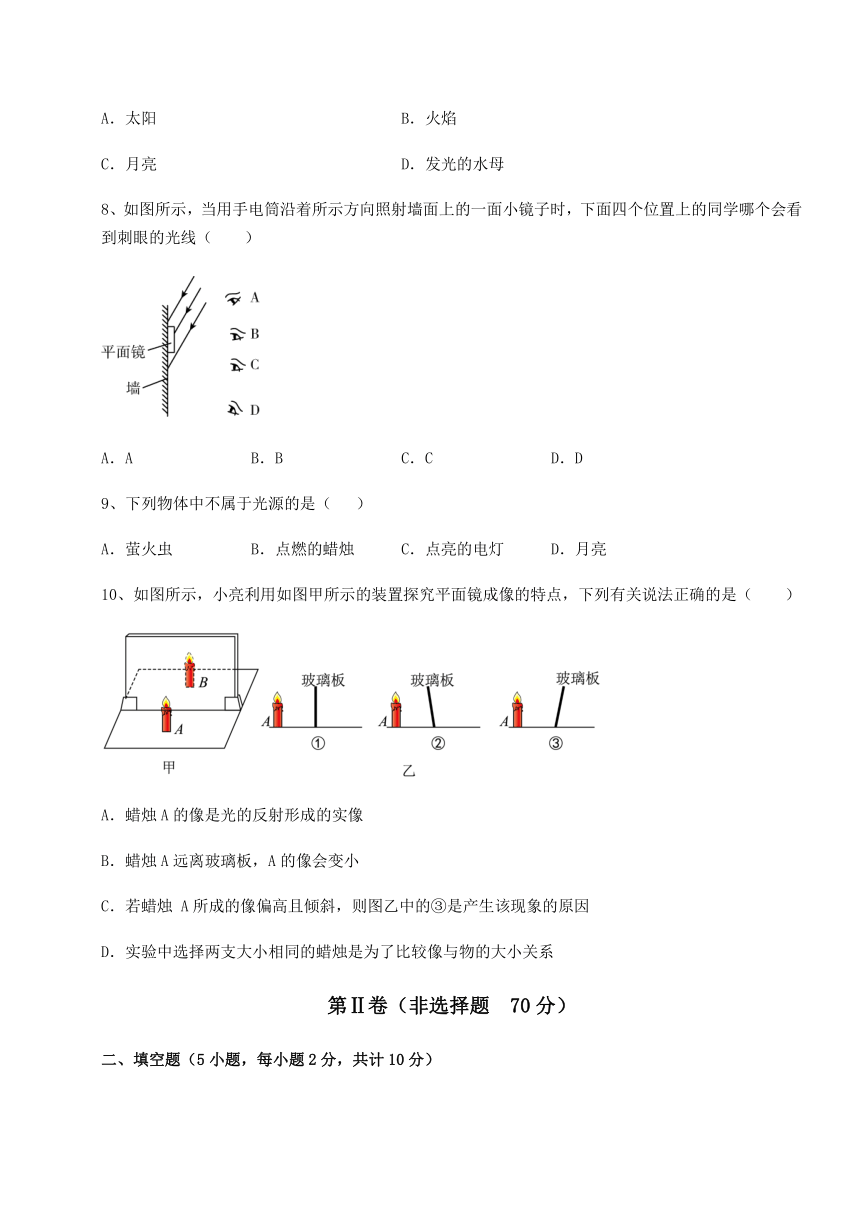

8、如图所示，当用手电筒沿着所示方向照射墙面上的一面小镜子时，下面四个位置上的同学哪个会看到刺眼的光线（　　）
A．A B．B C．C D．D
9、下列物体中不属于光源的是（ ）
A．萤火虫 B．点燃的蜡烛 C．点亮的电灯 D．月亮
10、如图所示，小亮利用如图甲所示的装置探究平面镜成像的特点，下列有关说法正确的是（　　）
A．蜡烛A的像是光的反射形成的实像
B．蜡烛A远离玻璃板，A的像会变小
C．若蜡烛 A所成的像偏高且倾斜，则图乙中的③是产生该现象的原因
D．实验中选择两支大小相同的蜡烛是为了比较像与物的大小关系
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题2分，共计10分）

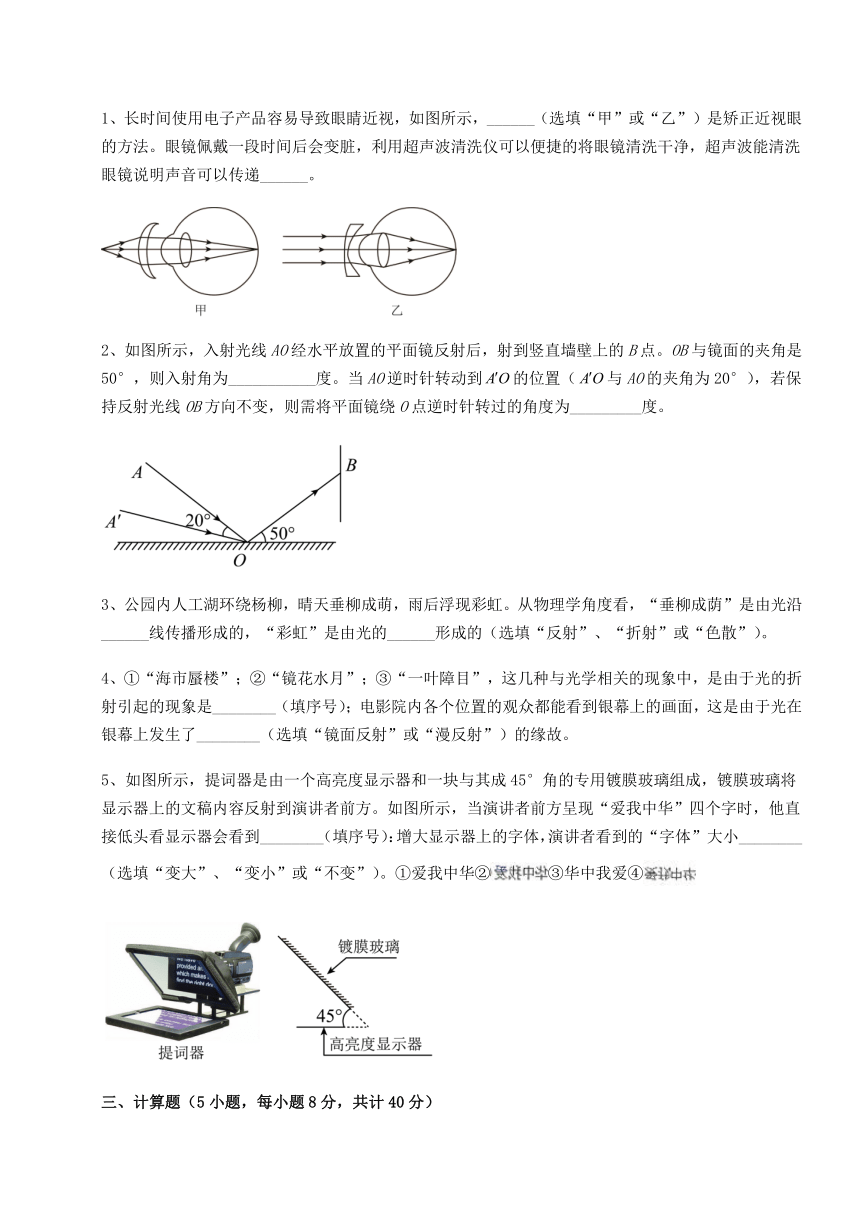

1、长时间使用电子产品容易导致眼睛近视，如图所示，______（选填“甲”或“乙”）是矫正近视眼的方法。眼镜佩戴一段时间后会变脏，利用超声波清洗仪可以便捷的将眼镜清洗干净，超声波能清洗眼镜说明声音可以传递______。
2、如图所示，入射光线AO经水平放置的平面镜反射后，射到竖直墙壁上的B点。OB与镜面的夹角是50°，则入射角为___________度。当AO逆时针转动到的位置（与AO的夹角为20°），若保持反射光线OB方向不变，则需将平面镜绕O点逆时针转过的角度为_________度。
3、公园内人工湖环绕杨柳，晴天垂柳成萌，雨后浮现彩虹。从物理学角度看，“垂柳成荫”是由光沿______线传播形成的，“彩虹”是由光的______形成的（选填“反射”、“折射”或“色散”）。
4、①“海市蜃楼”；②“镜花水月”；③“一叶障目”，这几种与光学相关的现象中，是由于光的折射引起的现象是________（填序号）；电影院内各个位置的观众都能看到银幕上的画面，这是由于光在银幕上发生了________（选填“镜面反射”或“漫反射”）的缘故。
5、如图所示，提词器是由一个高亮度显示器和一块与其成45°角的专用镀膜玻璃组成，镀膜玻璃将显示器上的文稿内容反射到演讲者前方。如图所示，当演讲者前方呈现“爱我中华”四个字时，他直接低头看显示器会看到________（填序号）：增大显示器上的字体，演讲者看到的“字体”大小________（选填“变大”、“变小”或“不变”）。①爱我中华②③华中我爱④
三、计算题（5小题，每小题8分，共计40分）

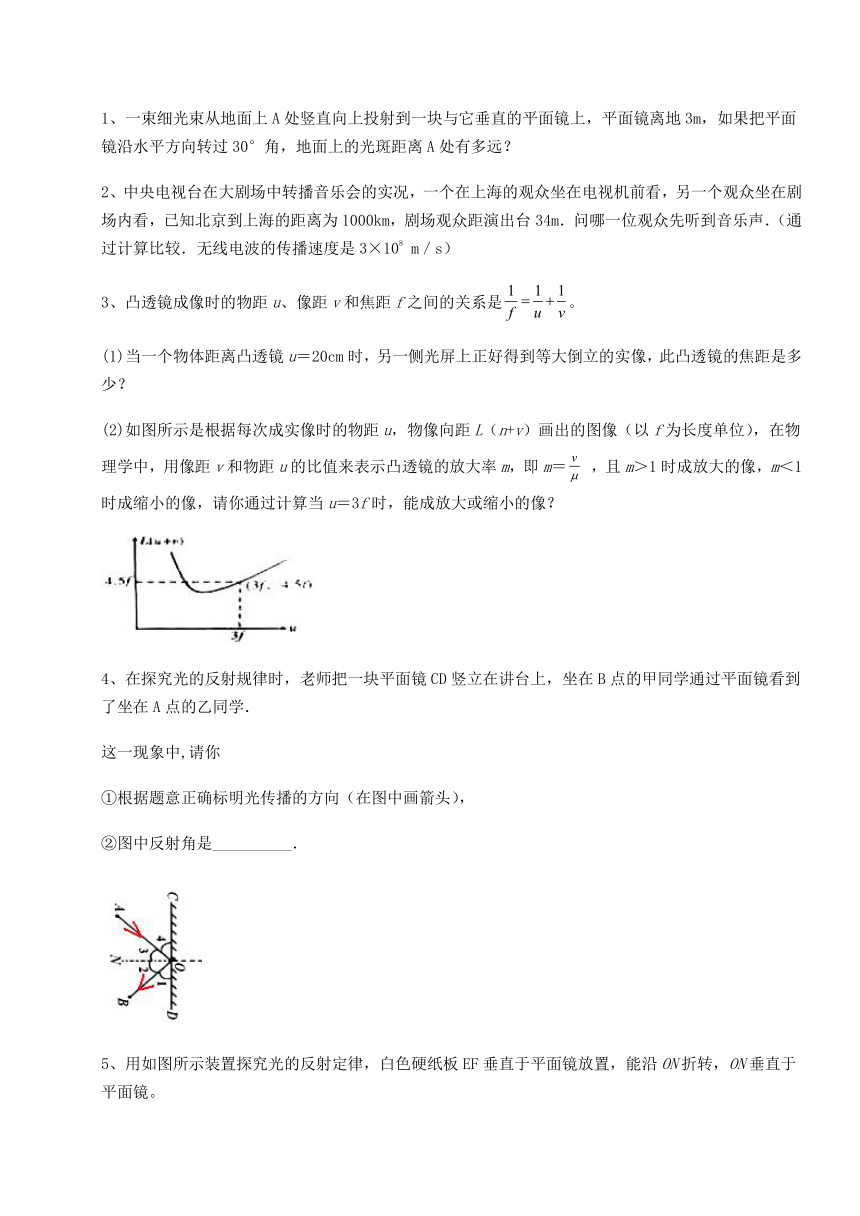

1、一束细光束从地面上A处竖直向上投射到一块与它垂直的平面镜上，平面镜离地3m，如果把平面镜沿水平方向转过30°角，地面上的光斑距离A处有多远？
2、中央电视台在大剧场中转播音乐会的实况，一个在上海的观众坐在电视机前看，另一个观众坐在剧场内看，已知北京到上海的距离为1000km，剧场观众距演出台34m．问哪一位观众先听到音乐声．（通过计算比较．无线电波的传播速度是3×108 m／s）
3、凸透镜成像时的物距u、像距v和焦距f之间的关系是。
(1)当一个物体距离凸透镜u＝20cm时，另一侧光屏上正好得到等大倒立的实像，此凸透镜的焦距是多少？
(2)如图所示是根据每次成实像时的物距u，物像向距L（n+v）画出的图像（以f为长度单位），在物理学中，用像距v和物距u的比值来表示凸透镜的放大率m，即m＝ ，且m＞1时成放大的像，m＜1时成缩小的像，请你通过计算当u＝3f时，能成放大或缩小的像？
4、在探究光的反射规律时，老师把一块平面镜CD竖立在讲台上，坐在B点的甲同学通过平面镜看到了坐在A点的乙同学．
这一现象中,请你
①根据题意正确标明光传播的方向（在图中画箭头），
②图中反射角是__________．
5、用如图所示装置探究光的反射定律，白色硬纸板EF垂直于平面镜放置，能沿ON折转，ON垂直于平面镜。
次数 1 2 3 4 5 6
入射角i 15° 30° 45° 60° 70° 80°
反射角 15° 30° 45° 60° 70° 80°
(1)让入射光贴着纸板EF沿AO射向平面镜上的O点，观察反射光的方向。多次改变入射光的方向，观察并描绘光的径迹，量出入射角i和反射角r，记录如表。比较r和i，可以得出：光反射时，反射角______（选填“大于”或“小于”或“等于”）入射角。当入射角变小时，光线OB______（选填“远离”或“靠近”）直线ON；
(2)纸板EF右侧没有沿ON折转时，能观察到反射光，有折转时，观察不到反射光，说明光反射时，反射光线、入射光线和法线在______；
(3)将一束光贴着纸板EF沿BO射到O点，光沿图中的OA方向射出，说明光反射时，光路是______的；
(4)由于光在纸板上发生了______（选填“镜面反射”或“漫反射”或“折射”），所以从不同方向都可以观察到光在纸板上传播的径迹。
四、实验探究（2小题，每小题10分，共计20分）
1、在“探究平面镜成像的特点”实验中，实验时采用_________作为平面镜，并将其竖直放置在水平桌面上，利用该器材的主要目的是便于________；为确定像的虚实，需在__________的蜡烛位置放一个光屏（选填“点燃”或“未点燃”），若观察到光屏上没有像，说明平面镜成的是_________像（选填“实”或“虚”）。
2、同学们利用如图所示器材探究“凸透镜成像规律”，操作如下：
（1）由于实验中凸透镜的焦距未知，故小艳同学先利用一束平行光测量凸透镜的焦距，如图甲所示，则该透镜的焦距是_______cm；
（2）实验时调节光源、凸透镜和光屏的中心大致在______上，其目的是使所成的像在光屏中央；
（3）图乙中光屏上出现了清晰的像，生活中利用这个成像特点制成了_______（选填“照相机”、“投影仪”或“放大镜”）；当光源适当靠近透镜时，为使光屏上依旧出现清晰的像，光屏应适当_______（选填“靠近”或“远离”）透镜；
（4）观察光屏上像的特点时小畅不小心用手指遮挡住了透镜的上半部分，此时光屏上F光源的像______（选填“完整”或“不完整”）；充满好奇心的小畅同学继续探索，让透镜位置保持不动，将光源和光屏的位置对调，对调后在光屏上_______（选填“能”或“不能”）看到F光源的像；
（5）小宇同学将自己的近视眼镜放在透镜与光源之间，通过来回调节光源和光屏的位置，在光屏上找到了一个清晰的像；若此时撤去近视眼镜，保持光源和透镜位置不变，则光屏应向________（选填“靠近”或“远离”）透镜方向移动才能再次在光屏上找到清晰的像；
（6）小静同学换另一个焦距未知的凸透镜进行实验，把蜡烛和光屏固定在光具座上，当移动透镜分别距离光屏20cm和34cm时均可在光屏上得到清晰的像，则该透镜的焦距范围是（______）
A．10cm-参考答案-
一、单选题
1、D
【详解】
人看到水中小鱼是鱼反射的光从水中斜射入空气中发生折射，折射角大于入射角，折射光线靠近水面，人眼逆着折射光线在水中看到比实际位置高的鱼的虚像，故ABC不符合题意，D符合题意。
故选D。
【点睛】
2、B
【详解】
物体到凸透镜的距离是物距，u＝50cm，u＞2f，成倒立、缩小的实像，故B符合题意。
故选B。
3、C
【详解】
A．手影是影子，光在沿直线传播过程中遇到不透明的物体，在物体的后面形成的光照不到的暗区叫影子，故A错误；
B．摄影是利用凸透镜成倒立、缩小、实像的原理，透镜是利用光的折射来工作的，故B错误；
C．投影是利用凸透镜成倒立、放大、实像的原理，故C正确；
D．岸上的景物在水中的倒影是平面镜成像，平静的水面相当于平面镜，其原理是光的反射，故D错误。
故选C。
4、A
【详解】
王亚平的脸离水球球心的距离30cm为物距，由上图可知，成倒立、缩小的实像，故
30cm>2f
解之得
f<15 cm
故A符合题意，BCD不符合题意。
故选A。
5、C
【详解】
A．电视遥控器是利用红外线工作的，故A错误；
B．平面镜成的像和物体大小相等，人离穿衣镜越近，人的大小不变，人在镜中的虚像不变，故B错误；
C．物体反射或发出的光从空气斜射入水中，折射角小于入射角，人逆着折射光线的方向看到物体是变高的虚像，故C正确；
D．使用投影仪时要使光屏上的像变大，要适当减小投影片到镜头的距离，同时投影仪远离屏幕，故D错误。
故选C。
6、A
【详解】
A．由图示知，此时的物距大于二倍焦距，所成的是倒立、缩小的实像，照相机是利用这一规律工作的，故A正确；
B．蜡烛发出的光线经过凸透镜的光心时，传播方向不变，而蜡烛变短，凸透镜及光屏的高度不变时，蜡烛发出的经过凸透镜的光心的光线向上移，所以光屏上烛焰的像向上移动，故B错误；
C．用不透明纸将凸透镜上半部分挡住，光屏上仍能成像，但像变暗，因为不透明纸挡了射向凸透镜的部分光线，则透过凸透镜的光线变少了。故C错误；
D．在凸透镜成像中，物近像远像变大，反之，像要变小，物距要变大，所以应将蜡烛远离凸透镜，但同时像距离要变小，那么应同时将光屏靠近凸透镜。故D错误。
故选A。
7、C
【详解】
光源是指自身可以发光且正在发光的物体。月亮自身不能发光，故不属于光源；太阳、火焰、发光的水母均是自身发光，而且正在发光，属于光源；故ABD不符合题意，C符合题意。
故选C。
8、D
【详解】
一束平行光照射到镜面上后，会被平行地反射，这种反射叫做镜面反射。凹凸不平的表面会把平行的入射光线向着四面八方反射，这种反射叫漫反射。照射到墙面的光线发生漫反射，因光线射向四面八方，即使反射光线进入人眼中，也不会太刺眼；而照射到镜面的光线发生镜面反射（反射光线射向某一个方向），根据反射定律，反射角等于入射角，据此作出反射光线，如下所示，因反射光线进入D处的人眼中，故D位置上的同学会看到刺眼的光线，故ABC不符合题意，故D符合题意。
故选D。
9、D
【详解】
能够发光的物体叫光源。据此可知，萤火虫、点燃的蜡烛和点亮的电灯属于光源，而月亮本身不能发光，不属于光源，故ABC不符合题意，D符合题意。
故选D。
10、D
【详解】
A．平面镜所成的像是光的反射形成的虚像，故A错误；
B．平面镜所成的像与物体始终等大，当蜡烛A远离玻璃板，A的像大小不变，故B错误；
C．平面镜成像时像与物体关于镜面对称，若蜡烛 A所成的像偏高且倾斜，则图乙中的②是产生该现象的原因，故C错误；
D．实验中选择两支大小相同的蜡烛，用其中的一支和另一支所成的像比较，是为了得到像与物的大小关系，故D正确。
故选D。
二、填空题
1、乙 能量
【详解】
[1]近视眼由于晶状体曲度变大，晶状体会聚能力增强，会聚能力增强，即折光能力增强，使像成在视网膜的前方，应佩戴发散透镜，即凹透镜，使光线推迟会聚，故乙是矫正近视眼的方法。
[2]声音可以传递信息和能量，超声波能清洗机清洗眼镜等物件，说明声音能够传递能量。
2、40 10
【详解】
[1]由图可知，OB与镜面的夹角为50°，反射光线与法线的夹角为反射角，法线与镜面是垂直的，所以反射角为
由于反射角等于入射角，所以入射角为40°。
[2]当AO逆时针转动到的位置时（与AO的夹角为20°），若保持反射光线OB方向不变，则反射光线与入射光线的夹角增大了20°，根据反射角等于入射角可知，反射角和入射角都增大了10°，由于反射光线位置不变，所以法线逆时针转过了10°，而法线与镜面总是垂直的，所以需将平面镜绕O点逆时针转过的角度为10°。
3、直 色散
【详解】
[1]光是沿直线传播的，柳树的枝叶挡住了光线，在光照不到的地方，就形成了“树荫”，所以“垂柳成荫”是由于光的直线传播形成的。
[2]当空气中充满大量的水蒸气时，阳光照射到空气中的小水滴，发生色散现象，就会出现彩虹，所以天空出现美丽的彩虹是光的色散形成的。
4、① 漫反射
【详解】
[1]①“海市蜃楼”是光的折射现象；②“镜花水月”是光的反射现象；③“一叶障目”是光的直线传播，因此是由于光的折射引起的现象是①。
[2]银幕表面是比较粗糙的，光在银幕上发生了漫反射，使各个位置的观众都能看到银幕上的画面。
5、④ 变大
【详解】
[1]当演讲者前方呈现“爱我中华”四个字时，这四个字是显示器通过平面镜所成的像，由于镜面和提词器成45°角，字体的像在平面镜上方，像和物关于镜面对称，所以他直接看显示器会看到④的内容。
[2]由于平面镜成像时，像和物大小相等，增大显示器上的字体，演讲者看到的“字体”大小也变大。
三、计算题
1、5.196m
【解析】
【分析】
由平面镜绕绕水平轴转过30°角，可知反射光线与入射光线夹角为60°，则根据作图可形成直角△ASO三角形，即地面上得到的光斑A点与S点间的距离为SO距离的2倍．然后根据几何知识求得地面上的光斑距离A处有多远．
【详解】
如图所示：
因为平面镜与水平面成30度角，所以入射光线与镜面夹角为60度，即入射角为30度，那么入射光线与反射光线的夹角为60度，SO=3m，AO=6m，
则由勾股定理可得，
SA===3m=3×1.732m=5.196m，故地面上的所成的光点距光源5.196m远。
答：地面上的光斑距离A处有5.196m远。
2、上海的观众先看到
【详解】
上海的观众看到的时间：
坐在剧场内的观众看到的时间：
所以上海的观众先看到．
3、 (1)10cm；(2)成缩小的像
【详解】
解：
(1)当u＝20cm时，物体成等大的像，所以2f＝20cm，即
f＝10cm
(2)由图可知，当u＝3f时，像距与物距的和为4.5f，则像距为
v＝4.5f﹣3f＝1.5f
则
m＝＝＝0.5＜1
所以成的是缩小的像。
答：(1)凸透镜的焦距是10cm；
(2)当u＝3f时，能成缩小的像。
4、①如上图所示；②∠2．
【解析】
试题分析：由题意可知，是B点的甲同学通过平面镜看到了坐在A点的乙同学，所以光是由乙同学所在的A点发出的光射向平面镜，被反射后，反射光线射向B点，故箭头如上图所示；反射角是反射光线与法线的夹角，如图中的∠2。
【考点定位】光的反射定律
5、等于 靠近 同一平面内 可逆 漫反射
【详解】
(1)[1]由表中反射角和入射角的度数，可得反射角等于入射角。
[2]分析表中数据发现，当入射角变小时，反射角也随着变小，即光线OB靠近直线ON。
(2)[3]纸板EF右侧没有沿ON折转时，能观察到反射光，有折转时，观察不到反射光，是因为折转时左右两侧不在同一平面，说明在光的反射现象中，反射光线、入射光线和法线在同一平面内。
(3)[4]将一束光贴着纸板EF沿BO射到O点，光沿图中的OA方向射出，可知将反射光线改为入射光线，光路图照样成立，这表明：在光的反射现象中，光路是可逆的。
(4)[5]实验时从不同方向都可以观察到光在纸板上传播的径迹，是由于纸板表面凹凸不平，光在这里发生了漫反射的缘故。
四、实验探究
1、玻璃板 确定像的位置 未点燃 虚
【详解】
[1][2]在平面镜成像的实验中，用玻璃板代替平面镜的目的是便于观察到所成的像的位置。
[3]把一只点燃的蜡烛放在玻璃板前面，使它在平面镜中成像，再用另一个没有点燃的蜡烛在玻璃板后面确定像的位置，比较像的位置、大小跟物体的位置、大小有什么关系。
[4]光屏能够呈现的像是实像，光屏不能呈现的像是虚像，实验中观察到光屏上没有像，说明平面镜成的是虚像。
2、10 同一高度 照相机 远离 完整 能 靠近 A
【详解】
（1）[1]平行光线经凸透镜折射后，其折射光线会聚于凸透镜的焦点。由图甲可知，凸透镜在0刻度线处，光屏在10.0cm刻度线处，此时一对平行光线经过凸透镜的折射正好会聚在光屏上，故该透镜的焦距是10.0cm。
（2）[2]探究凸透镜成像的实验时，依次放光源、凸透镜、光屏，三者在同一条直线上，三者的中心在同一高度，像才能呈在光屏的中央。
（3）[3]由图甲可知，实验用的凸透镜焦距为10cm；由图乙可知，像距为40cm，像距大于二倍焦距，即u>2f，此时光屏上成倒立、缩小的实像，利用这个原理可以制成照相机。
[4]凸透镜成像时，u>2f，成倒立、缩小的实像。当烛焰向凸透镜靠近时，即物距减小，为了在光屏上依旧得到清晰的像，像距要增大，则光屏应远离凸透镜。
（4）[5]物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像。当遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像，像的大小不发生变化，像依旧完整，只是折射光线减少，会聚成的像会变暗。
[6]如将光源和光屏的位置对调，根据光路可逆原则，可知此时物距介于1倍焦距与2倍焦距之间，像距大于2倍焦距，所成的像是倒立、放大的实像，故对调后在光屏上能看到F光源的像。
（5）[7]近视眼镜是凹透镜，对光线由发散的作用，将近视眼镜放在透镜与光源之间，会延长光线会聚的距离，即像距。撤去近视眼镜，像距会减小，故光屏应向靠近透镜方向移动才能再次在光屏上找到清晰的像。
（6）[8]根据凸透镜成像规律可知，当物距大于二倍焦距，成倒立、缩小的实像，此时像距在一倍焦距和二倍焦距之间，即
f根据题意分析，此时的像距为20cm，即
2f>20cm
f>10cm
当物距在一倍焦距和二倍焦距之间，成倒立、放大的实像，此时像距大于二倍焦距，即
v>2f
根据题意分析，此时的像距为34cm，即
2f<34cm，f<17cm
故该透镜的焦距范围是
10cm故BC不符合题意，A符合题意。
故选A。
