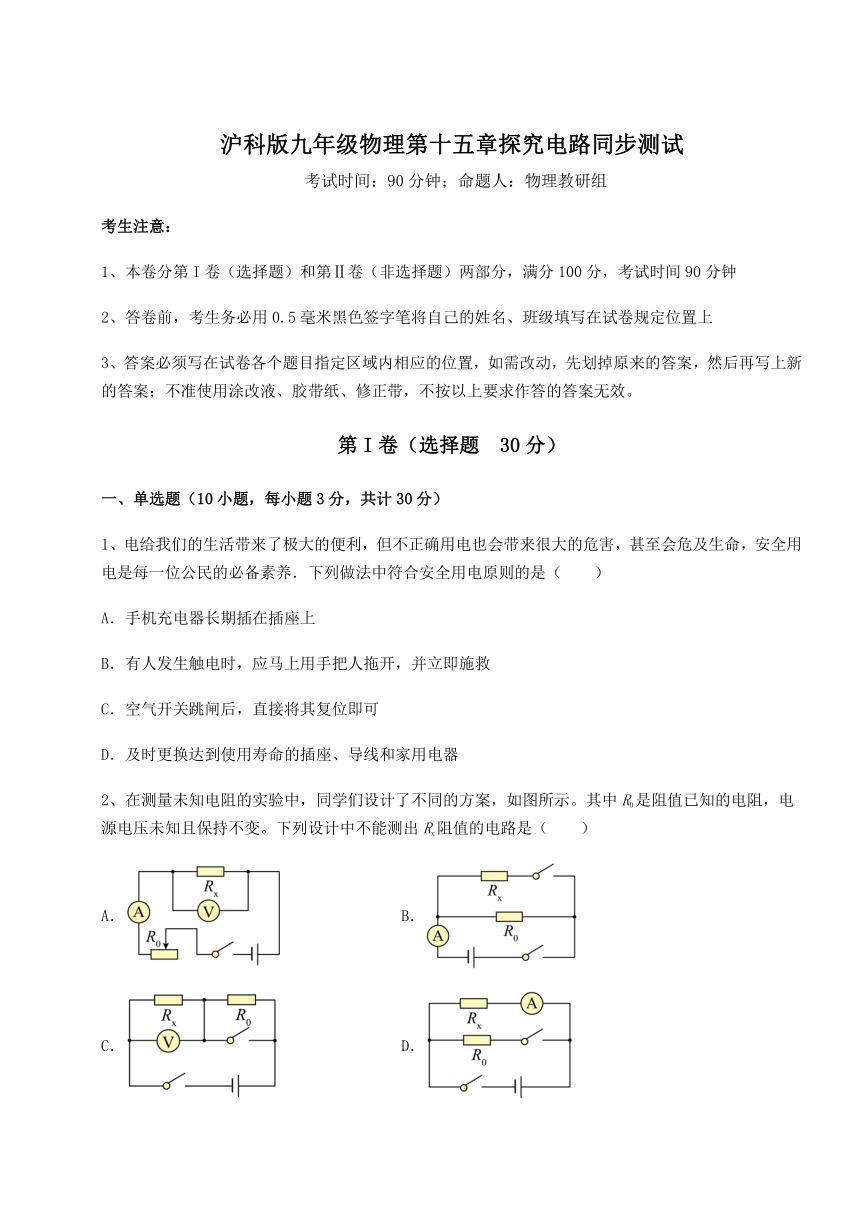

沪科版九年级物理第十五章探究电路同步测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命，安全用电是每一位公民的必备素养．下列做法中符合安全用电原则的是（ ）
A．手机充电器长期插在插座上
B．有人发生触电时，应马上用手把人拖开，并立即施救
C．空气开关跳闸后，直接将其复位即可
D．及时更换达到使用寿命的插座、导线和家用电器
2、在测量未知电阻的实验中，同学们设计了不同的方案，如图所示。其中R0是阻值已知的电阻，电源电压未知且保持不变。下列设计中不能测出Rx阻值的电路是（　　）
A． B．
C． D．

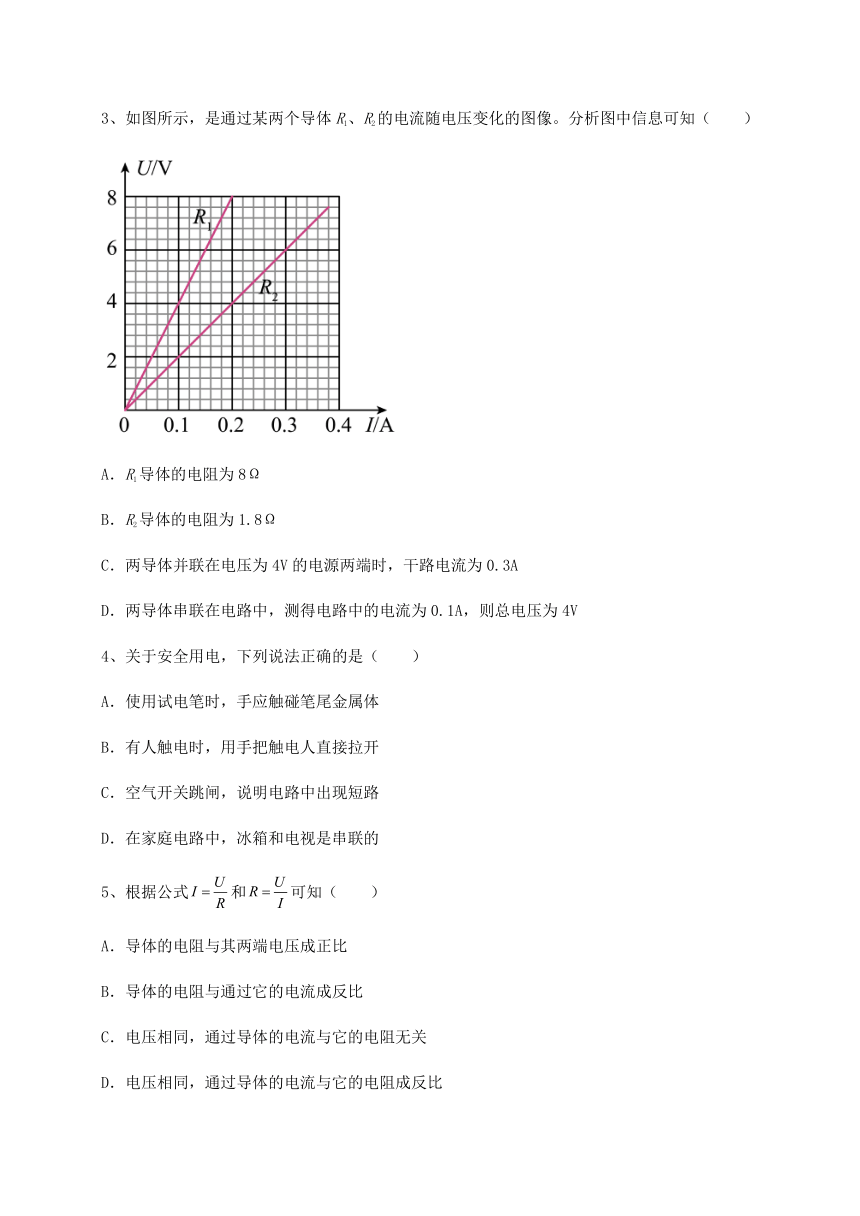

3、如图所示，是通过某两个导体R1、R2的电流随电压变化的图像。分析图中信息可知（　　）
A．R1导体的电阻为8Ω
B．R2导体的电阻为1.8Ω
C．两导体并联在电压为4V的电源两端时，干路电流为0.3A
D．两导体串联在电路中，测得电路中的电流为0.1A，则总电压为4V
4、关于安全用电，下列说法正确的是（　　）
A．使用试电笔时，手应触碰笔尾金属体
B．有人触电时，用手把触电人直接拉开
C．空气开关跳闸，说明电路中出现短路
D．在家庭电路中，冰箱和电视是串联的
5、根据公式和可知（　　）
A．导体的电阻与其两端电压成正比
B．导体的电阻与通过它的电流成反比
C．电压相同，通过导体的电流与它的电阻无关
D．电压相同，通过导体的电流与它的电阻成反比

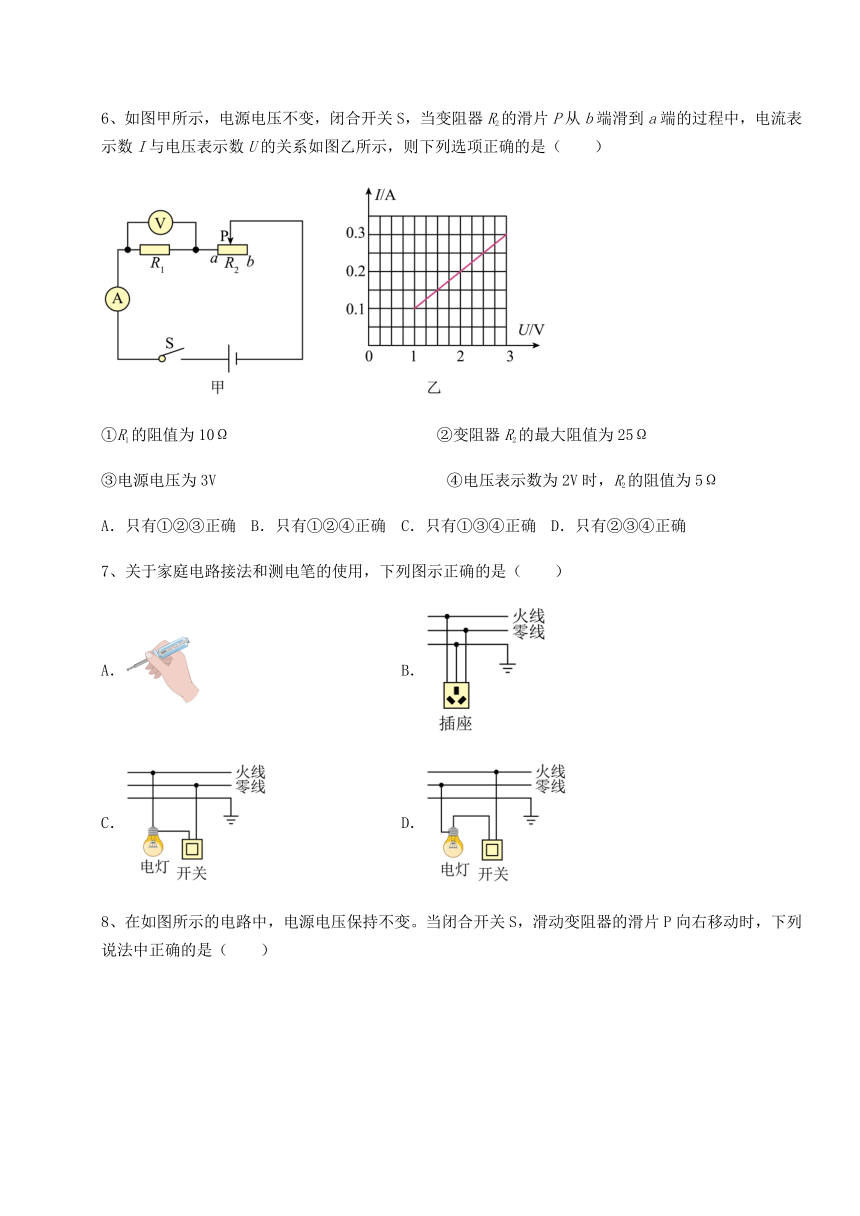

6、如图甲所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列选项正确的是（　　）
①R1的阻值为10Ω ②变阻器R2的最大阻值为25Ω
③电源电压为3V ④电压表示数为2V时，R2的阻值为5Ω
A．只有①②③正确 B．只有①②④正确 C．只有①③④正确 D．只有②③④正确
7、关于家庭电路接法和测电笔的使用，下列图示正确的是（　　）
A． B．
C． D．

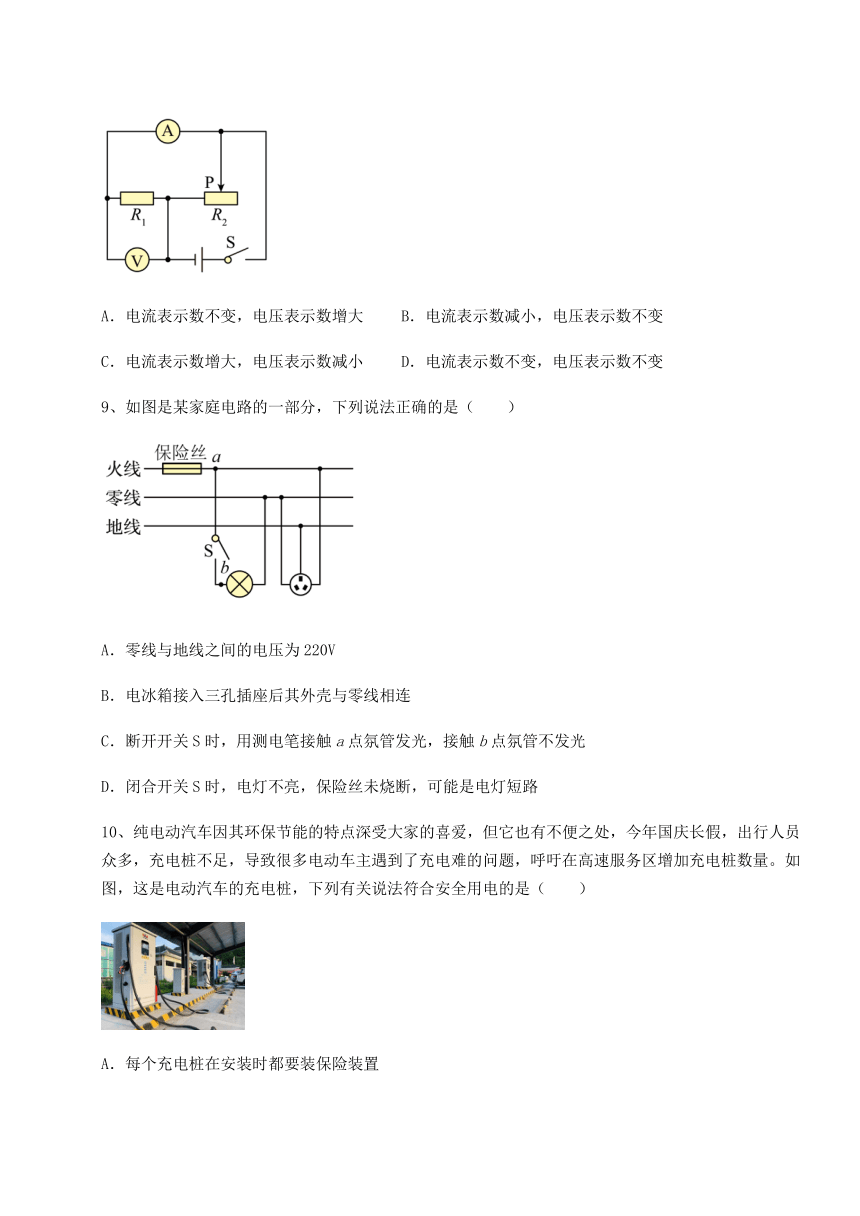

8、在如图所示的电路中，电源电压保持不变。当闭合开关S，滑动变阻器的滑片P向右移动时，下列说法中正确的是（　　）
A．电流表示数不变，电压表示数增大 B．电流表示数减小，电压表示数不变
C．电流表示数增大，电压表示数减小 D．电流表示数不变，电压表示数不变
9、如图是某家庭电路的一部分，下列说法正确的是（　　）
A．零线与地线之间的电压为220V
B．电冰箱接入三孔插座后其外壳与零线相连
C．断开开关S时，用测电笔接触a点氛管发光，接触b点氛管不发光
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
10、纯电动汽车因其环保节能的特点深受大家的喜爱，但它也有不便之处，今年国庆长假，出行人员众多，充电桩不足，导致很多电动车主遇到了充电难的问题，呼吁在高速服务区增加充电桩数量。如图，这是电动汽车的充电桩，下列有关说法符合安全用电的是（ ）
A．每个充电桩在安装时都要装保险装置
B．安装充电桩时，不连接地线也可以
C．万一有充电桩起火，应迅速浇水扑灭
D．充电线破损时，只要稍加注意便可安全使用

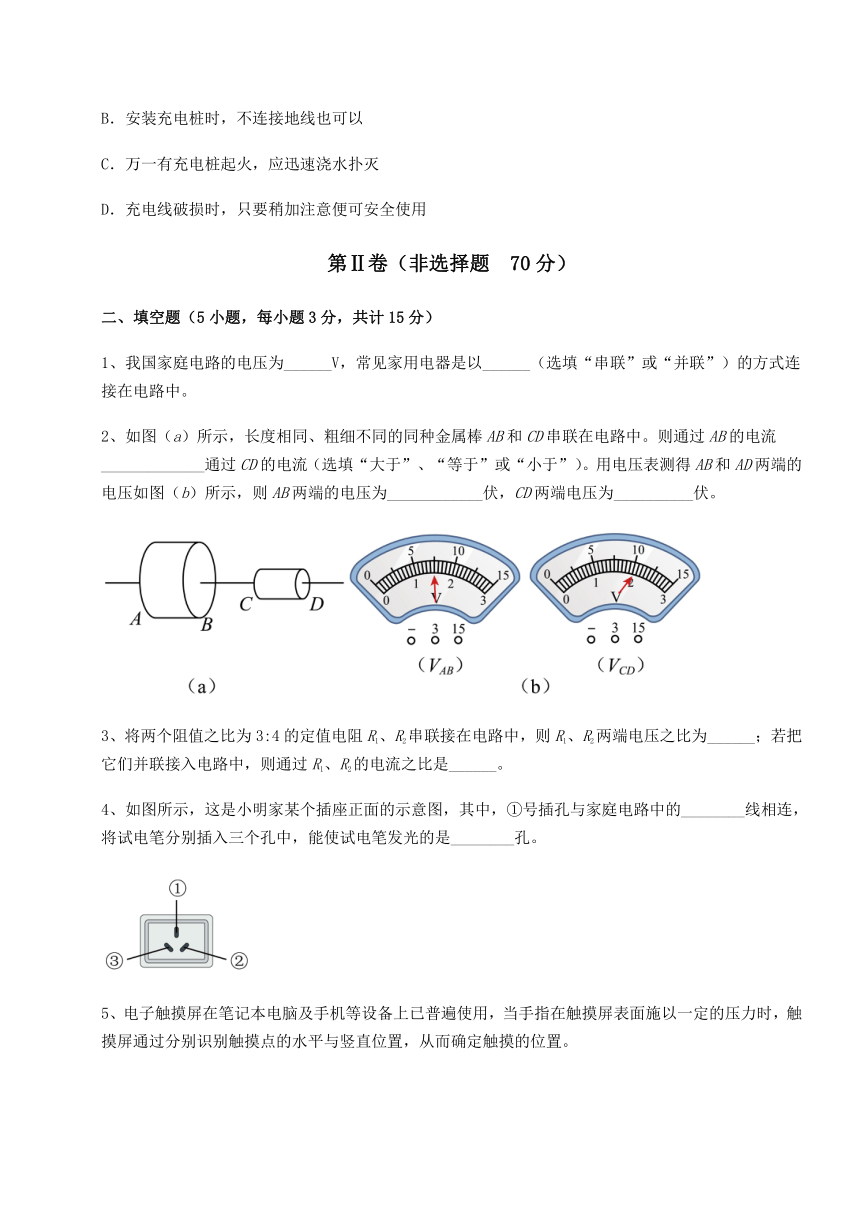

第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）
1、我国家庭电路的电压为______V，常见家用电器是以______（选填“串联”或“并联”）的方式连接在电路中。
2、如图（a）所示，长度相同、粗细不同的同种金属棒AB和CD串联在电路中。则通过AB的电流_____________通过CD的电流（选填“大于”、“等于”或“小于”）。用电压表测得AB和AD两端的电压如图（b）所示，则AB两端的电压为____________伏，CD两端电压为__________伏。
3、将两个阻值之比为3:4的定值电阻R1、R2串联接在电路中，则R1、R2两端电压之比为______；若把它们并联接入电路中，则通过R1、R2的电流之比是______。
4、如图所示，这是小明家某个插座正面的示意图，其中，①号插孔与家庭电路中的________线相连，将试电笔分别插入三个孔中，能使试电笔发光的是________孔。
5、电子触摸屏在笔记本电脑及手机等设备上已普遍使用，当手指在触摸屏表面施以一定的压力时，触摸屏通过分别识别触摸点的水平与竖直位置，从而确定触摸的位置。
（1）其工作原理：在材料、横截面积一定时，导体的长度越长，导体的电阻就越______；
（2）以竖直方向为例，触摸屏相当于一根电阻丝，触摸时，触摸点P将电阻丝分为上下两部分，设上部分电阻为R1，下部分电阻为R2，结构可等效为如图所示电路，电源电压不变。当触摸点在竖直方向移动时，电路中的电流将______，若测得R2两端电压增大，触摸点P到屏下端的距离______（以上两空都选填“变大”、“变小”或“不变”）。
三、计算题（5小题，每小题8分，共计40分）
1、如图甲是某电子秤的原理图，已知定值电阻R0＝15Ω，电源电压9V恒定不变，压力传感器R的阻值随所受压力变化的图象如图乙所示，托盘的质量忽略不计。
（1）当托盘内物体的质量是15kg时，通过电路的电流是多少？
（2）若R0两端的电压最大只能为3V时，则该电子秤的最大称量是多少千克？
（3）电路中通过的最小电流是多少？
2、小明设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理如图a所示。其中，电源两端电压U＝4V（恒定不变），电压表的量程为0~3V，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示，R2是定值电阻，闭合开关S后。求：
（1）当环境温度为20℃时，热敏电阻R1的阻值是多少？
（2）当环境温度为40℃时，电压表的示数是2.4V，求定值电阻R2的阻值是多少？
（3）若R2的阻值变为原来的时，确保电压表两端电压不能超过其最大测量值时，则此电路所允许的最高环境温度是多少？
3、在图（a）所示的电路中，电源电压为6伏且保持不变，其中R2的阻值为15欧，闭合开关S，电流表示数如图（b）所示。
①求R2两端的电压。
②求R1的阻值。
③各电表量程不变，现用变阻器R0替换电阻R1、R2中的一个后，闭合开关S，在确保电路中各元件正常工作的前提下，移动变阻器滑片，电压表示数的最大变化量为4伏。请判断变阻器R0替换的电阻，并求出R0的最大阻值。
4、如图（a）所示的电路，电源电压为10伏且不变，电阻R1的阻值为20欧，滑动变阻器R2标有“20欧 2安”字样，电流表的表盘如图（b）所示。闭合开关S，电流表的示数为1.5安。求：
（1）通过电阻R1的电流I1；
（2）滑动变阻器的阻值R2；
（3）移动滑动变阻器滑片P的过程中，电流表示数的最大值Imax和最小值Imin。
5、如图所示电路中，闭合开关S时，电流表A1的示数为0.8安，电阻R2为10欧，电阻R1为15欧，求：
（1）电源电压U。
（2）电流表A的示数I。
四、实验探究（3小题，每小题5分，共计15分）
1、在研究“导体电流与电阻关系”实验中，王强同学利用如图甲所示电路进行实验，他用阻值分别为5Ω、10Ω、15Ω的定值电阻和变阻器进行探究，变阻器规格是“10Ω 1A”，电源电压4.5V并保持不变。
（1）连接电路时，开关应该______，滑动变阻器滑片应置于______端；
（2）先接入15Ω的电阻，调节滑片使电压表示数为3V，观察到电流表示数如图乙所示，则电流表示数为______A；用10Ω电阻代替15Ω电阻接入电路，应将滑片向______端移动，才能使电压表示数保持3V，并记录下电流表示数为0.3A；用5Ω电阻代替10Ω电阻接入电路，正确操作，电流表示数为0.6A；
（3）分析三次的实验数据，可得出电流与电阻的关系是：______；
（4）王强同学继续探究：他用了30Ω的定值电阻代替原来的电阻实验，发现无论怎样移动滑片都不能满足电压表示数为3V，原因是______；要使电压表示数保持3V不变，要求变阻器的最大阻值至少为______Ω；
（5）王强想在（2）基础上，找几组阻值更大的电阻继续探究，则选择的电阻阻值不能超过______Ω。
2、在“伏安法测电阻”的实验中：
（1）某一小组同学正确连接电路，开关闭合前需要将滑动变阻器R的滑片调至______（选填“A”或“B”）端；
（2）某次实验中，当电压表的示数为2V时，电流表的示数如图乙所示，则定值电阻R的阻值是______Ω；
（3）小明计划测量当Rx两端电压分别为1V、2V、3V时对应的电流，但发现无论怎样调节滑动变阻器都不能使Rx两端电压达到1V，原因可能是______；本实验多次测量是为了______。
3、小马同学利用图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω。
　　
（1）请根据图甲所示的电路图，用笔画线代替导线，在图乙中完成实验电路的连接________。
（2）闭合开关前，应将滑动变阻器的滑片置于__（选填“A”或“B”）端。
（3）实验过程中得到的部分数据如下表所示。第3次测量时，电流表的示数如图丙所示，请将读数填入表格中。
实验序号 1 2 3 ……
电压U/V 0.8 1.6 2.4 ……
电流I/A 0.16 0.32 ______ ……
（4）在图丁中，把上表中的数据在I—U坐标系上描点并连线________。
（5）本实验所测得未知电阻的阻值为__________Ω。
-参考答案-
一、单选题
1、D
【详解】
A．手机充电器长时间插在电源插孔上会发热，引起线路安全事故，故A不符合题意；
B．发现有人触电时，应赶快切断电源或用干燥木棍将电线挑开，不能用手直接拉，防止施救者也触电，故B不符合题意；
C．家庭中的空气开关突然跳闸，是由于短路或总功率多大等原因导致电流过大形成的，所以应该先检查电路的故障，排除故障后，再将空气开关复位，故C不符合题意；
D．插座、导线和家用电器等达到使用寿命后继续使用，容易造成触电事故，故D符合题意。
故选D。
2、D
【详解】
A．由图可知，Rx与R0串联，电压表测Rx两端压Ux，电流表测Rx电流Ix，根据可算出Rx的电阻，故A不符合题意；
B．由图可知，开关闭合时，Rx与R0并联，电流表测干路电流I，开关断开时，Rx未接入电路，电流表测R0电流I0，可得电源电压
Ux＝U0＝I0R0
闭合开关后，通过Rx电流
Ix＝I﹣I0
可测出Rx电阻
故B不符合题意；
C．开关S闭合时，R0短路，电压表测量电源电压U；开关S断开时，电压表测量Rx两端的电压Ux；根据串联电路总电压等于各分电压之和，得R0两端的电压
U0＝U﹣Ux
通过R0的电流
根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流Ix＝I0，则Rx电阻
故C不符合题意；
D．由电路图可知，当开关断开时，电路为Rx的简单电路，电流表Rx的电流；当开关S闭合时R0、Rx并联，电流表仍测Rx电流，所以无法求通过R0的电流，不能计算出电源电压，所以不能求出Rx阻值，故D符合题意。
故选D。
3、C
【详解】
AB．由图象知，在电阻两端电压都是4V时，通过电阻R1的电流为I1=0.1A，通过乙电阻R2的电流为I2=0.2A。所以两电阻的阻值分别为
故AB不符合题意；
C．两导体并联在电压为4V的电源两端时，因并联电路中干路电流等于各支路电路之和，所以，干路电流为
I=I1+I2=0.1A+0.2A=0.3A
故C符合题意；
D．由图可知，两导体串联在电路中，测得电路中的电流为0.1A，因串联电路中总电阻等于各分电阻之和，所以，串联电路两端的总电压
U=I(R1+R2)=0.1A×(40Ω+20Ω)=6V
故D不符合题意。
故选C。
4、A
【详解】
A．使用测电笔时，人手不能接触笔尖，但必须接触笔尾金属体，故A正确；
B．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，故B错误；
C．空气开关跳闸，说明电路中电流太大，可能是发生短路，也可能是用电器总功率过大，故C错误；
D．在家庭电路中，每个用电器都是并联在电路中，这样可以互不影响，故D错误。
故选A。
5、D
【详解】
AB．导体的电阻取决于导体本身的材料、长度、横截面积和温度，与导体两端的电压、通过导体的电流无关，故AB不符合题意；
CD．根据可知，当电压一定时，通过导体的电流与导体的电阻成反比，故C不符合题意，D符合题意。
故选D。
6、C
【详解】
由图甲乙可知，当滑动变阻器滑片在a端时，电阻为0，此时电路中的电流为最大值0.3A，电压表的示数3V，即电源电压为3V。根据欧姆定律，R1的阻值为
当滑动变阻器滑片在b端时，滑动变阻器的阻值为最大值，此时电路中的电流为最小值0.1A，电压表的示数为1V，根据串联电路的电压特点，可求得滑动变阻器两端的电压为2V，滑动变阻器R2的最大阻值为
当电压表的示数为2V时，由图乙可知，此时的电流为0.2A。根据串联电路的电压特点，可求得滑动变阻器两端的电压为1V。滑动变阻器R2的阻值为
由上述计算可知，R1的阻值为10Ω；变阻器R2的最大阻值为20Ω；电源电压为3V；电压表示数为2V时，R2的阻值为5Ω，即①③④正确。故ABD错误，C正确。
故选C。
7、D
【详解】
A．使用测电笔时，手指不能碰到金属笔杆，同时手要接触笔尾的金属体，才不会造成误判，故A不符合题意；
B．三孔插座的接线原则为“左零右火上接地”，故B不符合题意；
CD．处于安全用电的考虑，开关应与用电器串联，同时开关应控制火线，故C不符合题意，D符合题意。
故选D。
8、D
【详解】
BC．两电阻并联，电流表测量R1的电流，滑动变阻器的滑片P向右移动时，电源电压不变，R1的阻值不变，故通过R1的电流不变，电流表的示数不变，故BC错误；
AD．在并联电路中，各支路两端的电压等于电源电压，故无论怎么移动滑片，电压表的示数仍然是电源电压，故电压表的示数不变，故A错误；D正确。
故选D。
9、C
【详解】
A．零线与地线之间的电压为0V，故A错误；
B．电冰箱接入三孔插座后其外壳应与地线相连，故B错误；
C．断开开关S时，a点可看作在火线上，b点看作在零线上，所以用测电笔接触a点氛管发光，接触b点氛管不发光，故C正确；
D．若电灯短路，则电路中电流会过大，保险丝会烧断，所以闭合开关S时，电灯不亮，保险丝未烧断，不可能是因为电灯短路，故D错误。
故选C。
10、A
【详解】
A．为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故A符合题意；
B．安装充电桩时，为了安全，要接地线，故B不符合题意；
C．万一有充电桩起火，不能浇水扑灭，应先关闭电源再施救，故C不符合题意；
D．充电线破损时，容易引发电路和触电事故，为了安全使用应更换新导线，故D不符合题意。
故选A。
二、填空题
1、220 并联
【详解】
[1]我国家庭电路的电压为220V，工厂的电压为380V。
[2]常见家用电器是以并联方式，因为各用电器独立工作，互不影响。
2、等于 1.5 8.5
【详解】
[1]由图（a）知，两电阻串联，由串联电路的电流特点可知，通过AB的电流等于通过CD的电流。
[2][3]由题意可知，导体AB和CD的材料相同，长度相同，但是横截面积不同，由图可知，
SAB>SCD
所以AB段的导体电阻小于CD段的电阻；通过两导体的电流相等，由U=IR可知，AB段的两端电压要小于CD段的两端电压；图（b）中，测AB段的电压时，电压表若选0~15V的量程，则示数为7.5V；若选0~3V的量程，则示数为1.5V；测AD段的电压时，电压表若选0~15V的量程，则示数为10V；若选0~3V的量程，则示数为2V；因为串联电路的总电压等于各个部分的电压之和，所以
UAD>UAB
如果AB段的电压是7.5V，则AD段的电压是10V，CD段的电压
UCD1=10V-7.5V=2.5V
因为AB段的电压要小于CD段的电压，所以AB段的电压不是7.5V，应该是1.5V，此时CD段的电压
UCD2=10V-1.5V=8.5V
如果AD段的电压是2V，此时CD段的电压
UCD3=2V-1.5V=0.5V
AB段的电压大于CD段的电压，不符合题意。所以AB两端的电压应为1.5V，CD两端电压应为8.5V。
3、3:4 4:3
【详解】
[1]根据串联电路的分压原理可得，R1、R2两端电压之比
[2]根据并联电路的分流原理可得，通过R1、R2的电流之比
4、地/保护接地线 ②
【详解】
[1][2]根据安全用电的原则：三孔插座上面孔接地线，左孔接零线，右孔接火线。因此②号插孔能使试电笔发光。
5、大 不变 变大
【详解】
（1）[1]电阻的大小与材料、横截面积和长度有关，在材料、横截面积一定时，导体的长度越长，导体的电阻就越大。
（2）[2]由题意可知，整根电阻丝的电阻R不变，电源电压U不变，由可知电路中的电流不变，所以当触摸点在竖直方向移动时，电路中的电流不变。
[3]两电阻串联，R2两端电压U2变大，由U2=IR2可知，I不变，则电阻R2阻值变大，触摸点P到屏下端的距离变大。
三、计算题
1、（1）0.12A；（2）20kg；（3）0.055A
【详解】
解：（1）当托盘内物体的质量是15kg时,物体对托盘的压力为
由乙图可知：当F＝150N时，R＝60Ω。因串联电路中总电阻等于各分电阻之和，所以，电路中的电流为
（2）当R0两端的电压为3V时，电路中的电流为
电路的总电阻
压力传感器的阻值
由乙图可知：当R＝30Ω时，F＝200N，电子秤的最大称量为
（3）由图示图象可知，当压力为0N时，压力传感器电阻最大为150Ω，电路的最小电流
答：（1）当托盘内物体的质量是15kg时，通过电路的电流是0.12A；
（2）若R0两端的电压最大只能为3V时，则该电子秤的最大称量是20千克；
（3）电路中通过的最小电流是0.055A。
2、（1）250Ω；（2）300Ω；（3）100℃
【详解】
解：根据电路图可知，两电阻串联，电压表测R2两端电压；
（1）由图b知，当环境温度为20℃时，热敏电阻R1＝250Ω。
（2）由图b知，当环境温度为40℃时，热敏电阻R′1＝200Ω，由串联电路电压的规律，所以R1两端的电压为
由欧姆定律，通过电阻R1的电流为
由串联电路电流的规律，通过R2的电流为0.08A；电阻R2的阻值
（3）电压表两端电压不能超过3V，即R2两端的电压：U2'＝3V，由串联电路电压的规律，所以R1两端的电压为
通过电阻R1的电流为
此时电阻R1的阻值为
由图b，当热敏电阻为50Ω时，环境温度为100℃，所以电路所允许的最高环境温度是100℃。
答：（1）当环境温度为20℃时，热敏电阻R1的阻值是250Ω；
（2）当环境温度为40℃时，电压表的示数是2.4V，定值电阻R2的阻值是300Ω；
（3）电压表两端电压不能超过其最大测量值，此电路所允许的最高环境温度是100℃。
3、（1）；（2）；（3）
【详解】
解：（1）根据图b，电流表可知，选择小量程，分度值为0.02A，此时的读数为0.3A，根据串联电路电流规律，电流处处相等， R2两端的电压
（2）R1的电压为
R1的阻值
（3）若变阻器R0替换电阻R1，电压表测量定值电阻R2的电压，当滑动变阻器的阻值为零时，只有定值电阻接入，此时电压表的示数为电源电压，为6V，此时的电流为
电流表是安全的，故可以只有一个定值电阻R2接入电路，根据电压表示数的最大变化量为4伏，可知，电压表的示数最小为2V，此时滑动变阻器全部接入，此时电路中的电流为
此时滑动变阻器的电阻为
若变阻器R0替换电阻R2，电压表测量定值电阻R0的电压，当滑动变阻器的阻值为零时，此时电压表的示数为零，只有R1接入电路，此时电流为
由于电流表的量程不变，故电流表超过了0.6A，则说明滑动变阻器的电阻不可能为零；根据电流表的量程可知，此电路的最大电流为0.6A，则此时电阻R1两端的电压为
则滑动变阻器两端的电压最小为3V，当滑动变阻器的阻值慢慢变大，根据串联分压，电压表的示数慢慢变大，但是不会大于电源电压，此时电压表的示数最大变化量不可能为4V，故不符合题意，故舍弃。
故滑动变阻器R0替代的是R1，R0的最大阻值为30Ω。
答：（1）R2两端的电压；
（2）R1的阻值；
（3）滑动变阻器R0替代的是R1，R0的最大阻值为30Ω。
4、（1）0.5A；（2）10Ω；（3）2.5A，1A
【详解】
解：（1）通过电阻R1的电流
（2）通过滑动变阻器R2的电流
I2＝I－I1＝1.5A－0.5A＝1A
滑动变阻器接入的阻值
（3）由于滑动变阻器允许通过的最大电流为2安，所以，移动滑动变阻器滑片P的过程中，电流表示数的最大值
Imax＝2A＋0.5A＝2.5A
当R2最大＝20Ω时，通过滑动变阻器的电流
则
Imin＝I1＋I2'＝0.5A＋0.5A＝1A
答：（1）通过电阻R1的电流是0.5A；
（2）滑动变阻器的阻值是10Ω；
（3）移动滑动变阻器滑片P的过程中，电流表示数的最大值是2.5A，最小值是1A。
5、（1）12V；（2）2A。
【详解】
解：（1）由图可知，两个电阻并联，电流表A1测量通过R1的电流，电流表A测量干路中的电流，电源电压
U=U1=I1R1=0.8×15Ω=12V
（2）由并联电路电压的规律可知R2两端的电压
U2=U=12V
通过R2的电流
电流表A的示数
I=I1+I2=0.8A+1.2A=2A
答：（1）电源电压是12V；
（2）电流表A的示数是2A。
四、实验探究
1、断开 b 0.16 a 电压一定时，电流与电阻成反比 滑动变阻器的最大电阻过小 15 20
【详解】
（1）[1][2]连接电路时，为保护电路，开关应该断开，滑动变阻器滑片应置于阻值最大处，即图中的b端。
（2）[3]先接入15Ω的电阻，调节滑片使电压表示数为3V，观察到电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，则电流表示数为0.16A。
[4]根据串联电路的分压原理可知，用10Ω电阻代替15Ω电阻接入电路，电阻减小，其分得的电压变小。探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应减小滑动变阻器分得的电压，由分压原理，应减小滑动变阻器连入电路中的电阻，应将滑片向a端移动，才能使电压表示数保持3V。
（3）[5]分析三次的实验数据，由数学知识可得出电流与电阻的关系是：电压一定时，电流与电阻成反比。
（4）[6][7]根据已知条件，现有滑动变阻器的最大电阻为10Ω。根据串联电路电压的规律，变阻器分得的电压
U滑=U-UV=4.5V-3V=1.5V
变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入30Ω电阻时，变阻器连入电路中的电阻为
R滑=0.5×30Ω=15Ω
故为了完成整个实验，所选滑动变阻器的最大阻值至少为15Ω。他用了30Ω的定值电阻代替原来的电阻实验，发现无论怎样移动滑片都不能满足电压表示数为3V，原因是：滑动变阻器的最大电阻过小；故要使电压表示数保持3V不变，要求变阻器的最大阻值至少为15Ω。
（5）[8]由串联电路的规律及分压原理有
等式左边为一定值，故右边也为一定值，当变阻器连入电路的电阻最大时，对应的定值电阻应最大，故有
解得
R定=20Ω
故选择的电阻阻值不能超过20Ω。
2、B 10 滑动变阻器阻值太小 减小误差
【详解】
（1）[1]为了保护电路，闭合开关前滑动变阻器的滑片处于最大阻值处，即需要将滑动变阻器R的滑片调至B处。
（2）[2]电流表使用的0～0.6A量程，分度值是0.02A，电流为0.2A，定值电阻两端的电压是2V，通过的电流是0.2A，则定值电阻的阻值
（3）[3][4]一节干电池的电压是1.5V，电源由两节干电池组成，电源电压为3V，电阻与滑动变阻器串联，根据串联电路电压的特点，当电阻电压为1V时，滑动变阻器两端的电压应为2V，根据分压原理，则滑动变阻器的阻值为待测电阻的2倍，才能达到要求，所以电阻两端电压达不到1V，可能是因为滑动变阻器R的阻值小造成的；实验中需要多次测量定值电阻的阻值，然后求平均值，是为了减小误差。
3、 B 0.48 5
【详解】
（1）[1]根据电流表选用00.6A量程，电阻值约为5Ω，确定电压表选用0~3V量程与电阻并联，滑片左移电阻减小，确定滑动变阻器使用A接线柱，连接实物图，如下图所示
（2）[2]根据电路图，为了使滑动变阻器在开关闭合时能起到保护电路的作用，要使变阻器的接入电阻最大，应将滑动变阻器的滑片置于B端。
（3）[3]图丙中电流表的量程是00.6A，分度值是0.02A，指针偏转24格，所以电流表的读数0.48A。
（4）[4]根据表格数据，描点法作图如下
（5）[5]根据得，3次电阻分别为
为了减小误差，应该以3次平均值作为测量结果。所以电阻为
