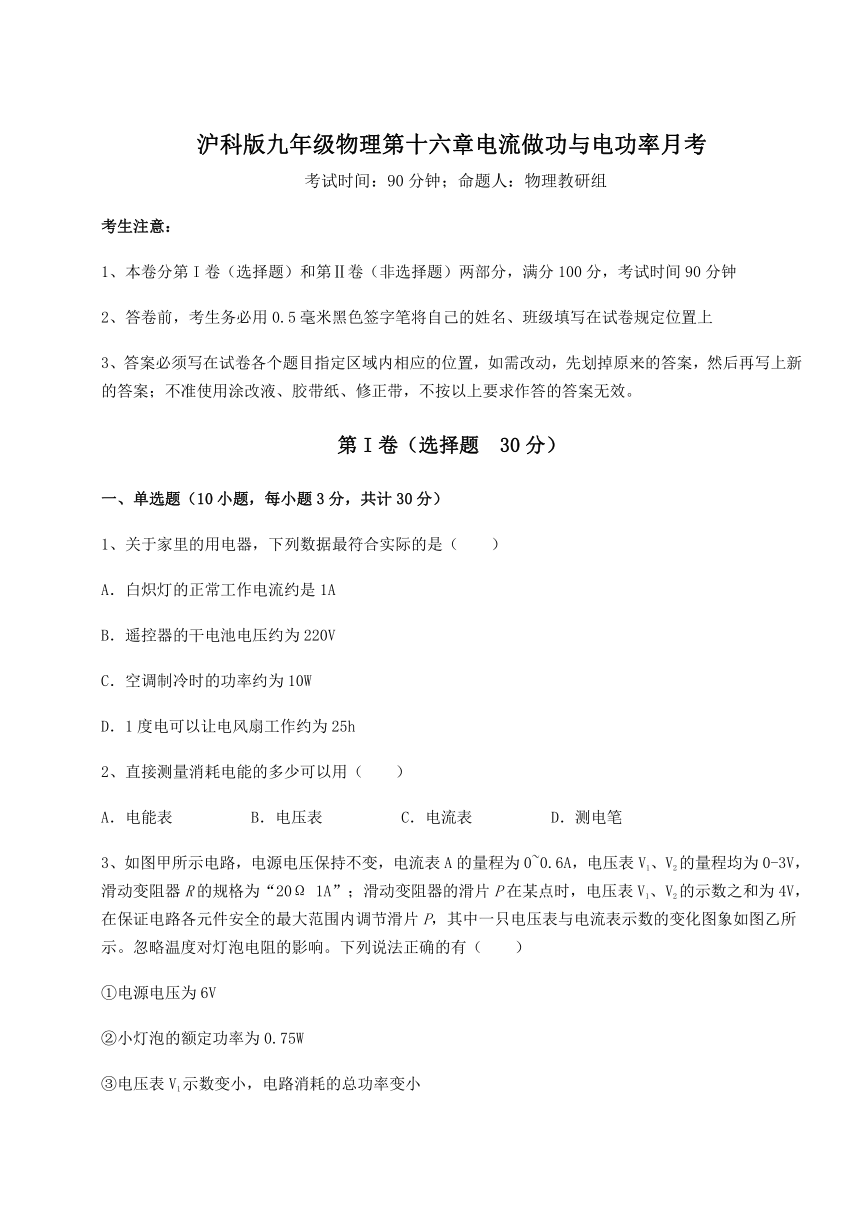

沪科版九年级物理第十六章电流做功与电功率月考
考试时间:90分钟;命题人:物理教研组
考生注意:
1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟
2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)
一、单选题(10小题,每小题3分,共计30分)
1、关于家里的用电器,下列数据最符合实际的是(  )
A.白炽灯的正常工作电流约是1A
B.遥控器的干电池电压约为220V
C.空调制冷时的功率约为10W
D.1度电可以让电风扇工作约为25h
2、直接测量消耗电能的多少可以用(  )
A.电能表 B.电压表 C.电流表 D.测电笔
3、如图甲所示电路,电源电压保持不变,电流表A的量程为0~0.6A,电压表V1、V2的量程均为0-3V,滑动变阻器R的规格为“20Ω 1A”;滑动变阻器的滑片P在某点时,电压表V1、V2的示数之和为4V,在保证电路各元件安全的最大范围内调节滑片P,其中一只电压表与电流表示数的变化图象如图乙所示。忽略温度对灯泡电阻的影响。下列说法正确的有(  )
①电源电压为6V
②小灯泡的额定功率为0.75W
③电压表V1示数变小,电路消耗的总功率变小

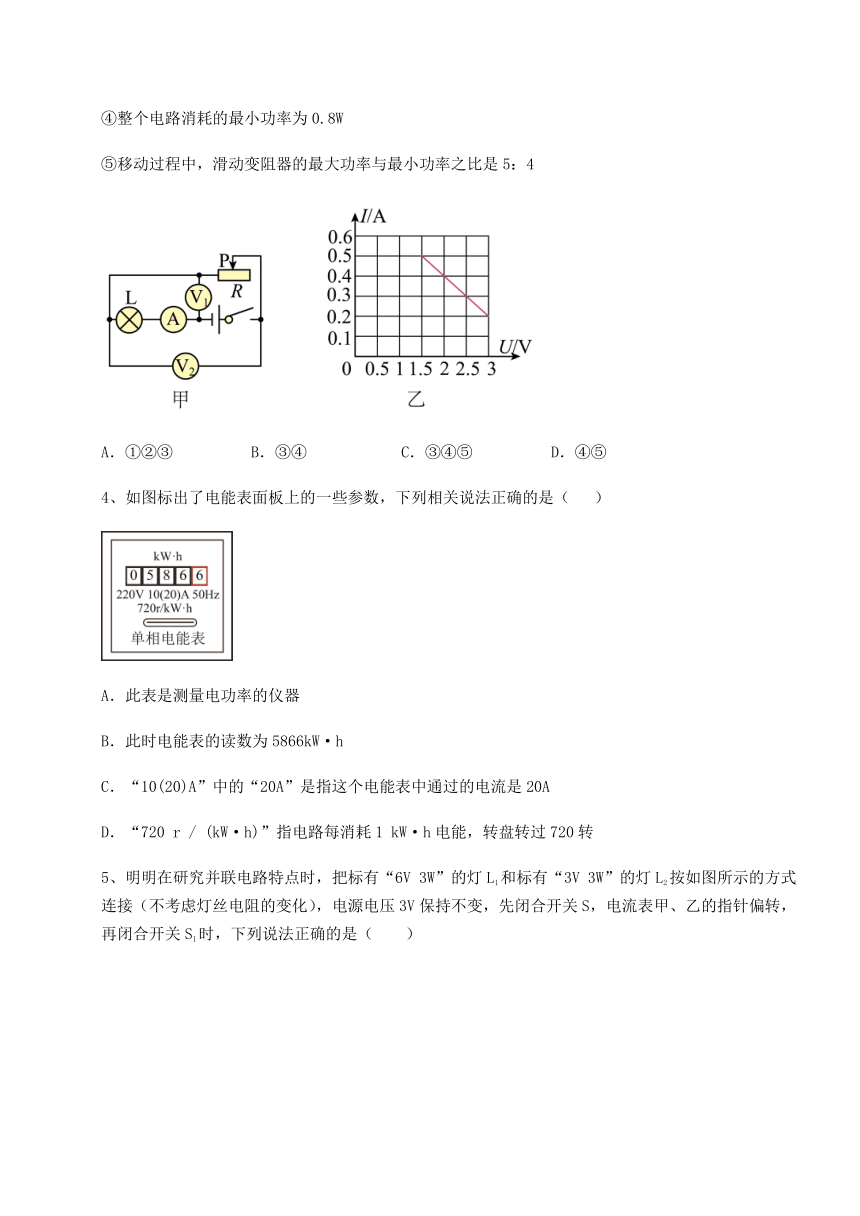

④整个电路消耗的最小功率为0.8W
⑤移动过程中,滑动变阻器的最大功率与最小功率之比是5:4
A.①②③ B.③④ C.③④⑤ D.④⑤
4、如图标出了电能表面板上的一些参数,下列相关说法正确的是( )
A.此表是测量电功率的仪器
B.此时电能表的读数为5866kW·h
C.“10(20)A”中的“20A”是指这个电能表中通过的电流是20A
D.“720 r / (kW·h)”指电路每消耗1 kW·h电能,转盘转过720转

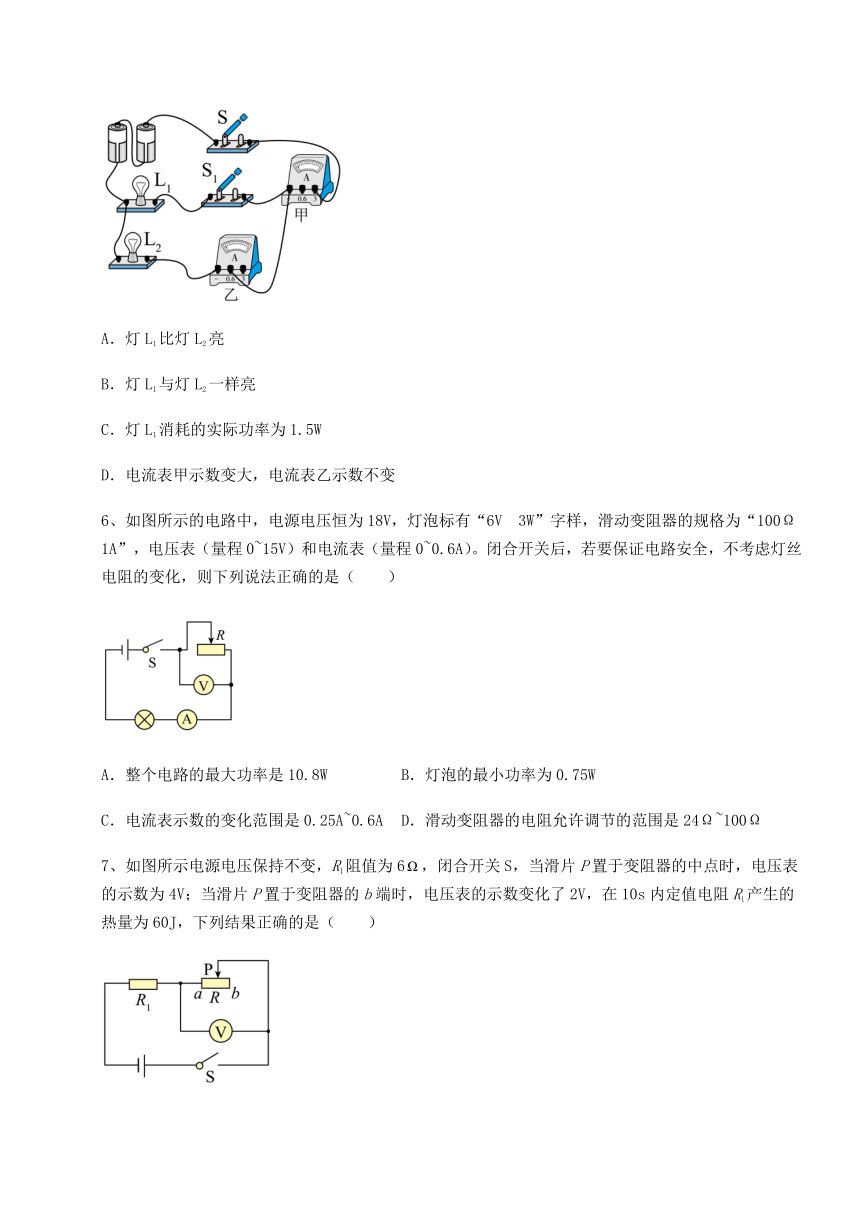

5、明明在研究并联电路特点时,把标有“6V 3W”的灯L1和标有“3V 3W”的灯L2按如图所示的方式连接(不考虑灯丝电阻的变化),电源电压3V保持不变,先闭合开关S,电流表甲、乙的指针偏转,再闭合开关S1时,下列说法正确的是(  )
A.灯L1比灯L2亮
B.灯L1与灯L2一样亮
C.灯L1消耗的实际功率为1.5W
D.电流表甲示数变大,电流表乙示数不变
6、如图所示的电路中,电源电压恒为18V,灯泡标有“6V 3W”字样,滑动变阻器的规格为“100Ω 1A”,电压表(量程0~15V)和电流表(量程0~0.6A)。闭合开关后,若要保证电路安全,不考虑灯丝电阻的变化,则下列说法正确的是(  )
A.整个电路的最大功率是10.8W B.灯泡的最小功率为0.75W
C.电流表示数的变化范围是0.25A~0.6A D.滑动变阻器的电阻允许调节的范围是24Ω~100Ω
7、如图所示电源电压保持不变,R1阻值为6,闭合开关S,当滑片P置于变阻器的中点时,电压表的示数为4V;当滑片P置于变阻器的b端时,电压表的示数变化了2V,在10s内定值电阻R1产生的热量为60J,下列结果正确的是(  )
A.电源电压为10V
B.电路中的最大电流为1.5A
C.滑动变阻器最大阻值为9
D.R1先后两次消耗的电功率之比为16:9

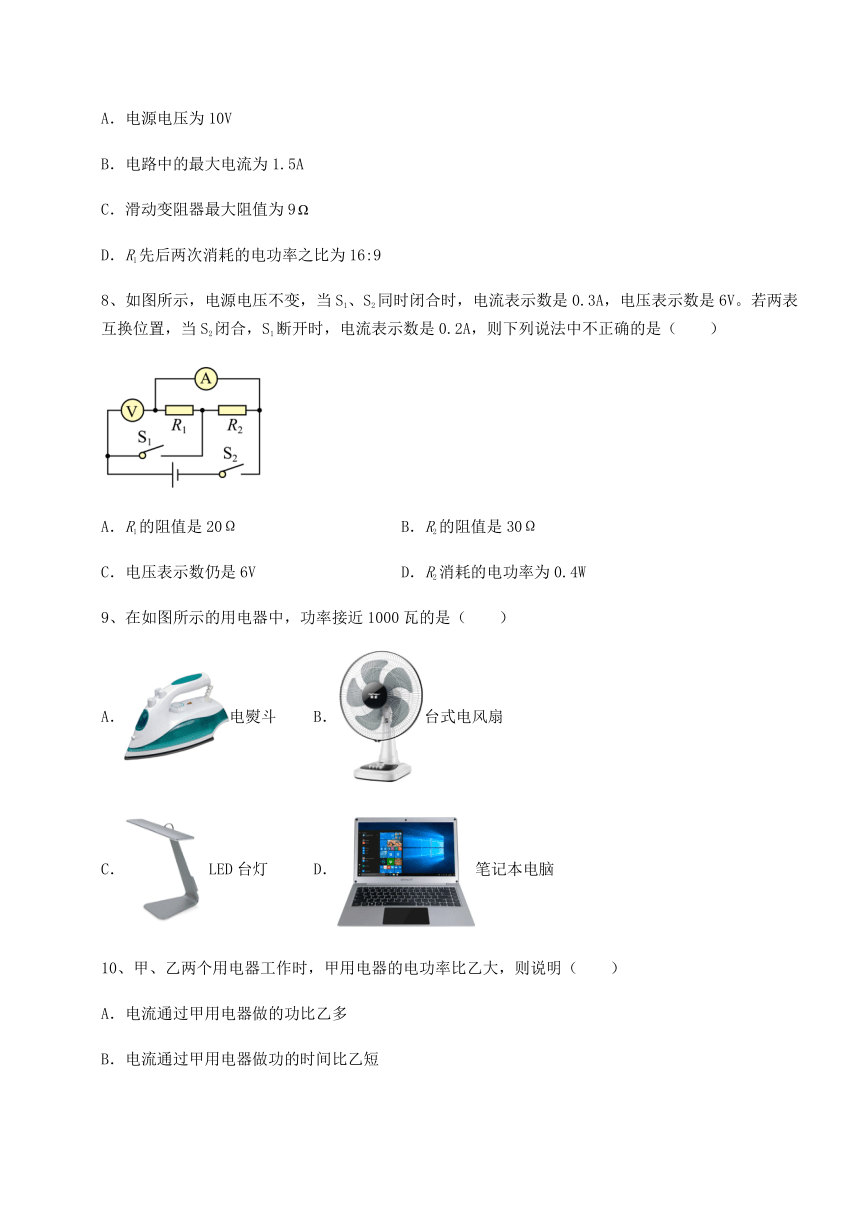

8、如图所示,电源电压不变,当S1、S2同时闭合时,电流表示数是0.3A,电压表示数是6V。若两表互换位置,当S2闭合,S1断开时,电流表示数是0.2A,则下列说法中不正确的是(  )
A.R1的阻值是20Ω B.R2的阻值是30Ω
C.电压表示数仍是6V D.R2消耗的电功率为0.4W
9、在如图所示的用电器中,功率接近1000瓦的是(  )
A.电熨斗 B.台式电风扇
C. LED台灯 D.笔记本电脑
10、甲、乙两个用电器工作时,甲用电器的电功率比乙大,则说明(  )
A.电流通过甲用电器做的功比乙多
B.电流通过甲用电器做功的时间比乙短
C.电流通过甲用电器做功比乙快
D.电流通过甲用电器做功的时间一定比乙长

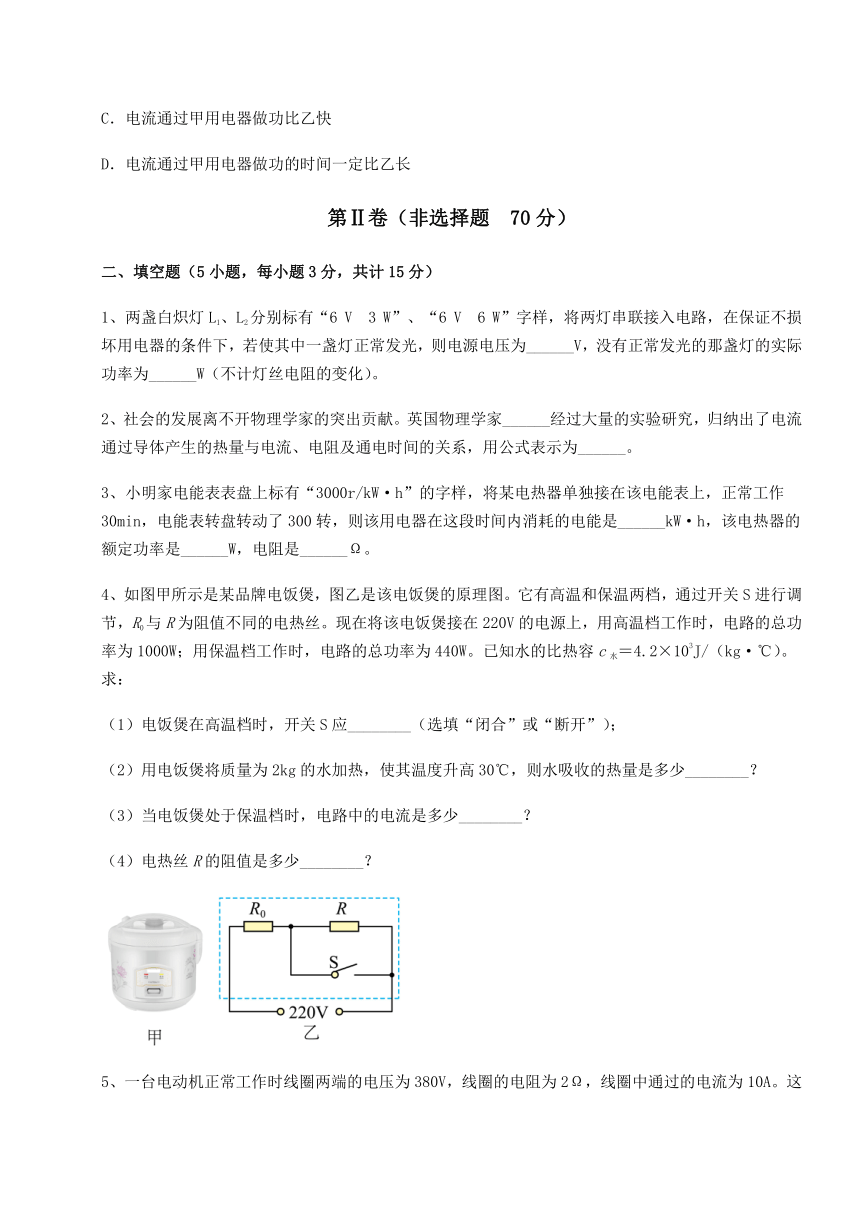

第Ⅱ卷(非选择题 70分)
二、填空题(5小题,每小题3分,共计15分)
1、两盏白炽灯L1、L2分别标有“6 V 3 W”、“6 V 6 W”字样,将两灯串联接入电路,在保证不损坏用电器的条件下,若使其中一盏灯正常发光,则电源电压为______V,没有正常发光的那盏灯的实际功率为______W(不计灯丝电阻的变化)。
2、社会的发展离不开物理学家的突出贡献。英国物理学家______经过大量的实验研究,归纳出了电流通过导体产生的热量与电流、电阻及通电时间的关系,用公式表示为______。
3、小明家电能表表盘上标有“3000r/kW·h”的字样,将某电热器单独接在该电能表上,正常工作30min,电能表转盘转动了300转,则该用电器在这段时间内消耗的电能是______kW·h,该电热器的额定功率是______W,电阻是______Ω。
4、如图甲所示是某品牌电饭煲,图乙是该电饭煲的原理图。它有高温和保温两档,通过开关S进行调节,R0与R为阻值不同的电热丝。现在将该电饭煲接在220V的电源上,用高温档工作时,电路的总功率为1000W;用保温档工作时,电路的总功率为440W。已知水的比热容c水=4.2×103J/(kg·℃)。求:
(1)电饭煲在高温档时,开关S应________(选填“闭合”或“断开”);
(2)用电饭煲将质量为2kg的水加热,使其温度升高30℃,则水吸收的热量是多少________?
(3)当电饭煲处于保温档时,电路中的电流是多少________?
(4)电热丝R的阻值是多少________?
5、一台电动机正常工作时线圈两端的电压为380V,线圈的电阻为2Ω,线圈中通过的电流为10A。这台电动机工作10s消耗___________J的电能,产生___________J的热量。
三、计算题(5小题,每小题8分,共计40分)
1、如图甲是小明家豆浆机的工作原理图,在接入220V电压工作时,电动机带动刀头将黄豆进行粉碎打浆,额定功率是200W;R是加热电热管,额定功率是1000W。小明记录了豆浆机正常制作一次豆浆过程中电热管和电动机交替工作的“P﹣t”图象如图乙。请计算:
(1)电动机正常工作时的电流(结果保留两位小数);
(2)豆浆机正常制作一次豆浆,消耗的总电能。
2、如图所示,电源电压一定,灯泡L上标有“3V 1.8W”字样(不考虑灯丝电阻随温度的变化),R1是滑动变阻器,R2是定值电阻。闭合开关S1、S2后,灯泡L恰好正常发光;闭合开关S1、断开S2,滑动变阻器的滑片P移到中点时,电流表示数为0.2A,此时电压表V1、V2的示数之比为1∶4,求:
(1)灯泡L正常发光时的电阻;
(2)电源电压和电阻R2的阻值;
(3)电路在通路状态下消耗的最小功率。
3、如图所示,电源电压恒定,R1、R2为定值电阻,R2的阻值为60Ω,只闭合开关S0,电流表示数为0.2A,再闭合S1时,电流表的示数为0.6A,求:
(1)电源电压和R1的阻值;
(2)开关S0、S1闭合后,电路的总功率;
(3)通电10s,R1产生的热量。
4、进入冬至后重庆气候格外寒冷,小华想打开电暖器取暖(铭牌如图所示),但是电饭锅正在蒸饭,阳台的洗衣机也在工作,担心打开电暖器会烧坏保险丝.通过观察他发现家里的电能表的示数在90min内由43226变为43253,还查询到家用保险丝安全载流量(长时间通电时的最大安全电流)为10A;
(1)此时他家正在使用的用电器实际总功率;
(2)此时电路中还能否再接入电暖器 通过计算回答;
(3)若要保证电暖器接入后电路安全,保险丝安全载流量至少为多少 (保留两位小数)
5、在如图所示的电路中,电源电压保持不变,滑动变阻器标有“20Ω2A”字样,将一电流表串联在电路中,闭合开关S,在电路能正常工作的情况下,移动滑动变阻器的滑片P,电流表示数的最大变化范围为1A~2.4A。
(1)电流表应接在a、b、c哪条线路上,请说明理由;
(2)求电源电压U和电阻R的阻值;
(3)在电路能正常工作的情况下,移动滑动变阻器的滑片P,变阻器连入电路的电阻消耗最大功率与最小功率之比。
四、实验探究(3小题,每小题5分,共计15分)
1、小青在“测量小灯泡的额定功率”实验中,选用的小灯泡标有“2.5V”字样。
(1)如图甲是小青测量小灯泡额定功率不完整的实物电路,请用笔画线代替导线将电路连接完整;(_________)
(2)连接好电路后闭合开关,小青发现小灯泡没有发光,但电流表有示数,接下来应进行的操作是______(选填标号)
A.更换小灯泡 B.检查开关是否闭合 C.移动滑动变阻器滑片 D.检查电压表是否断路
(3)实验时,电压表的示数如图乙所示,则应将滑片向________(选填“A”或“B”)端移到某一位置,才能使小灯泡正常工作。若正常工作时电流表示数为0.5A,则小灯泡的额定功率为________W;
(4)完成上述实验后,小青又设计了一种测额定功率的方案,如图丙所示,R0是阻值已知的定值电阻。请完成下列操作:
①连接好电路,闭合开关S,将开关S1拨到触点________(选填“A”或“B”),移动滑片,使电压表的示数为小灯泡的额定电压U1;
②保持滑片的位置不动,再将开关S1拨到另一触点,读出电压表的示数U2;
③用U1、U2、R0表示小灯泡的额定功率,则表达式P=_________。
2、如图甲所示,是“测量小灯泡的电功率”的电路图,其中电源电压恒为6V,小灯泡的额定电压2.5V,正常工作时的电阻约为10Ω,滑动变阻器有A规格“10Ω 2A”、B规格“50Ω 1A”可选。
(1)该实验应选择___________规格的滑动变阻器;
(2)莉莉同学连接好电路,闭合开关,小灯泡发光,但电压表示数为0,经检查,图中a、b、c、d四根导线有一根断了,则该导线是___________;
(3)排除故障后,闭合开关,移动滑动变阻器的滑片P,发现小灯泡灭了,电压表有示数,电流表无示数,原因可能是___________;
A.电流表断路 B.小灯泡短路 C.小灯泡断路 D.滑动变阻器断路
(4)当所有的故障都排除了,闭合开关,当变阻器滑片P移到某一位置时,电压表的示数如图乙所示,要测小灯泡的额定功率,接下来的操作是向___________(左或右)移动滑动变阻器的滑片;当小灯泡正常发光时,电流表的示数如图丙所示,则小灯泡的额定功率为___________W;
(5)另一小组同学多次移动滑动变阻器的滑片P,记下多组对应的电压表和电流表的示数,并绘制成图丁所示的图像;根据图像信息,可算出小灯泡的电压为2V时的功率为___________W;通过图像还可以发现灯丝的电阻是变化的,这一现象表明:___________。
3、小伟同学测定一只额定功率值为0.75W的小灯泡的额定电压。
(1)实验电路如图甲所示,闭合开关前,应将滑动变阻器的滑片移到______(选填“a”或“b”)端。闭合开关后发现电流表无示数,电压表有示数,此时可能是小灯泡处出现______ ;(选填“短路”或“断路”)
(2)排除电路故障后进行实验,根据测量数据描绘出小灯泡的U-I图线如图乙所示,由图象可得,小灯泡的电阻随温度的升高而______(选填“增大”或“减小”);
(3)由图象可得,小灯泡的额定电压为______V,当灯泡的电压是额定电压的一半时灯泡的实际为P1,当灯泡的电流是额定电流的一半时灯泡的实际功率为P2,它们的大小关系是P1______P2(选填“>”“<”或“=”)。
-参考答案-
一、单选题
1、D
【详解】
A.白炽灯的额定功率为40W,正常工作电流约
故A不符合题意;
B.遥控器的干电池电压约为1.5V,故B不符合题意;
C.空调制冷时的功率约为1000W,故C不符合题意;
D.电扇的额定功率约为40W,正常工作25h耗电约为
故 D符合题意。
故选D。
2、A
【详解】
A.电能表是用来直接测量消耗电能多少的仪表,故A符合题意;
B.电压表是测量电路两端电压大小的仪表,不能直接测量消耗电能,故B不符合题意;
C.电流表是测量电路中电流大小的仪表,不能直接测量消耗电能,故C不符合题意;
D.测电笔是用来辨别零线和火线的,故D不符合题意。
故选A。
3、B
【详解】
①滑动变阻器与灯泡串联,电压表V1测量灯泡的电压,电压表V2测量滑动变阻器的电压,滑动变阻器的滑片P在某点时,电压表V1、V2的示数之和即为电源电压,故电源电压为4V,
故①错误;
②电压表V1的示数随电流增大而增大,故它的U-I图像是向上的倾斜的直线,电压表V2测量滑动变阻器的电压,滑动变阻器的阻值变大时,电源电压不变,总电阻变大,电流变小,滑动变阻器的电压变大,U-I图像是向下倾斜的直线,故图乙是电压表V2的示数,在保证电路各元件安全的最大范围内调节滑片P,其中一只电压表与电流表示数的变化图象如图乙所示,根据图乙可知,最大的电流为0.5A,此时滑动变阻器的电压为1.5V,小灯泡两端的电压为
电压表没有超过量程是安全的,根据电流表的量程可知,最大的电流为0~0.6A,滑动变阻器能够允许的电流是1A,这些器材都是安全的,那么只能是根据小灯泡确定的最大电流为0.5A,即小灯泡的额定电流为0.5A,此时小灯泡的电压为2.5V,则小灯泡的额定功率为
故②错误;
③电压表V1示数变小,电压表V1测量灯泡的电压,灯泡的电阻不变,故电路中的电流变小,根据可知,电源电压不变,电流变小,故电路消耗的总功率变小,故③正确;
④根据图乙可知,最小电流为0.2A,此时电压表V2的示数为3V,刚好达到其量程,此时滑动变阻器的阻值也是最大,故整个电路消耗的最小功率为
故④正确;
⑤根据图乙可知,当电流为0.5A时,滑动变阻器的电压为1.5V,小灯泡的电压为2.5V,此时小灯泡的电阻为
此时滑动变阻器的功率为
移动过程中,滑动变阻器的功率为
当根据数学抛物线顶点坐标为
此时滑动变阻器的功率最大,最大功率为
当电流为0.2A时,滑动变阻器的电压为3V,此时的电功率为
故滑动变阻器的最大功率为0.8W,最小功率为0.6A,滑动变阻器的最大功率与最小功率之比是
故⑤错误;
综上所述,③④正确,故B符合题意。
故选B。
4、D
【详解】
A.电能表是测量电功的仪器,故A错误;
B.电能表最后一位数字为小数,读数为586.6kW·h,故B错误;
C.“10(20)A”中的“20A”是指这个电能表的额定最大电流,电能表工作时的电流不应超过20A,故C错误;
D.“720 r / (kW·h)”指电路每消耗1 kW·h电能,转盘转过720转,故D正确。
故选D。
5、D
【详解】
“6V 3W”的灯L1的电阻为
标有“3V 3W”的灯L2的电阻为
AB.两灯泡并联,根据可知,电源电压相同,电阻小的功率大,灯泡比较亮,故灯泡L2比灯泡 L1亮,故AB错误;
C.灯L1消耗的实际功率为
故C错误;
D.从闭合开关S时,只有灯泡L2接入,电流表甲、乙都有示数,且都测量灯泡L2的电流,当闭合开关S1时,灯泡L1接入,乙测量灯泡L2的电流,电源电压不变,灯泡的电阻不变,故通过灯泡L2的电流不变,甲测量干路电流,故甲示数变大,故D正确。
故选D。
6、B
【详解】
由电路图可知,灯泡和滑动变阻器R串联,电压表测R两端的电压,电流表测电路中的电流。
A.灯泡正常发光时的电流
因串联电路中各处的电流相等,且电流表量程是0~0.6A,滑动变阻器允许通过的最大电流为1A,所以,电路中的最大电流
I大=IL=0.5A
此时电路的电功率最大,则整个电路的最大功率
P大=UI大=18V×0.5A=9W
故A错误;
CD.电路中的电流最大时,变阻器接入电路中的电阻最小,因串联电路中总电压等于各分电压之和,所以,电压表的最小示数
UR小=U-UL=18V-6V=12V
滑动变阻器接入电路中的最小阻值
灯泡的电阻
电压表的量程是0~15V,当电压表的示数UR大=15V时,由串联分压可知,变阻器连入电路的电阻最大,灯泡两端的电压
UL′=U-UR大=18V-15V=3V
此时电路中的电流
此时变阻器接入电路中的电阻

60Ω<100Ω
可知,电路中的最小电流为0.25A,滑动变阻器接入电路中的最大阻值为60Ω,电压表的最大示数为15V,所以电流表示数变化范围是0.25A~0.5A,滑动变阻器连入电路的阻值变化范围是24Ω~60Ω,故CD错误;
B.电路中的最小电流为0.25A,灯泡的最小功率为
PL小=I2RL=(0.25A)2×12Ω=0.75W
故B正确。
故选B。
7、D
【详解】
由图得,电阻R1与滑动变阻器串联,电压表测量滑动变阻器的电压,闭合开关S,当滑片P置于变阻器的中点时,电压表的示数为4V;当滑片P置于变阻器的b端时,滑动变阻器接入的电阻为最大电阻,电压表的示数变化了2V。
AC.由串联电路,电阻越大,分到的电压越多得,滑动变阻器的电压为
在10s内定值电阻R1产生的热量为60J,由 得,电路的电流为
由得,电阻R1的电压为
电源电压为
由得,滑动变阻器的最大电阻为
故AC错误;
B.当电路中只有电阻R1工作时,电路中的最大电流为
故B错误;
D.依题意得,R1两端先后两次的电压为


得,R1先后两次消耗的电功率之比为
故D正确。
故选D。
8、B
【详解】
A.当S1、S2同时闭合时,R1和R2并联,电流表测R1的电流,电压表测各支路电压,也测电源电压,故R1的电阻
故A正确,A不符合题意;
B.若两表互换位置,当S2闭合,S1断开时,R1和R2串联,电路中电流为0.2A,电源电压为6V,所以R1和R2的总电阻为
根据串联电路中电阻的特点可知,R2的电阻
R2=R-R1=30Ω-20Ω=10Ω
故B错误,B符合题意;
C.两表互换位置后,电压表测R1和R2的总电压,即电源电压,所以电压表示数仍为6V,故C正确,C不符合题意;
D.由公式P=UI推导可得
因此R2消耗的电功率
P=I2R2=(0.2A)2×10Ω=0.4W
故D正确,D不符合题意。
故选B。
9、A
【详解】
A.电熨斗的功率约1000瓦,故A符合题意;
B.台式电风扇的功率约60瓦,故B不符合题意;
C.LED台灯 的功率约3~10瓦,故D不符合题意;
D.笔记本电脑的功率约100瓦,故D不符合题意。
故选A。
10、C
【详解】
A.电流做功的多少与电压、电流和通电时间均有关,通电时间不明确,无法判断甲乙用电器做功的多少,故A不符合题意;
BD.题目中没有明确甲乙两用电器做功是否相同,所以无法判断做功时间的长短,故BD不符合题意;
C.电功率是描述电流做功快慢的物理量。电流通过甲用电器做功比乙快,说明甲用电器的电功率比乙大。故C符合题意。
故选C。
二、填空题
1、9 1.5
【详解】
[1]根据公式P=UI可解得L1和L2的额定电流
将两灯串联接入电路,由于串联电路中电流处处相等,为了不烧坏用电器,电路中的最大电流为0.5A,即L1正常发光时的电流为此时电路中的电流;根据公式可解得L1和L2的电阻
根据串联电路中电阻的特点可知,两灯泡串联时电路中的总电阻
R=R1+R2=12Ω+6Ω=18Ω
则电源电压
U=IR=0.5A×18Ω=9V
[2]由以上分析可知,没有正常发光的是L2,已知L2灯泡的电阻为6Ω,通过它的实际电流为0.5A,根据公式P=I2R可知L2的实际功率
P实=I2R2=(0.5A)2×6Ω=1.5W
2、焦耳 Q=I2Rt
【详解】
[1][2]英国物理学家焦耳做了大量实验,于1840年最先精确地确定了电流产生的热量和电流、电阻以及通电时间的关系,用公式表示为Q=I2Rt,这一发现发展了电热学理论,为电热应用做出了杰出的贡献。
3、0.1 200 242
【详解】
[1]该用电器在这段时间内消耗的电能是
[2]该电热器的额定功率是
[3]家庭电路的电压是220V,根据欧姆定律和电功率公式,可求得
4、闭合 2.52×105J 2A 61.6Ω
【详解】
(1)[1]根据得得当电路中总电阻越小时总功率越大。所以电饭煲在高温档时电路中的总电阻应该较小,故开关S应闭合。
(2)[2]根据得,水吸收的热量为
(3)[3]根据得,当电饭煲处于保温挡时,两电阻串联,电路中的电流为
(4)[4]当电饭煲处于高温挡工作时,只有R0接入电路,电热丝R0的阻值为
根据得,当电饭煲处于保温挡时,电路的总电阻为
故电热丝R的阻值是为
5、38000 2000
【详解】
[1]电动机工作10s消耗的电能
[2]电动机工作10s产生的热量
三、计算题
1、(1)0.91A;(2)7.56×105J
【详解】
解:(1)由 可得,电动机正常工作时的电流
(2)由图乙可知,豆浆机正常制作一次豆浆,消耗的总电能
答:(1)电动机正常工作时的电流为0.91A;
(2)豆浆机正常制作一次豆浆,消耗的总电能为。
2、(1)5Ω;(2)9V,10Ω;(3)1.08W
【详解】
解:(1)灯泡L正常发光时的电阻
(2)当S1、S2都闭合时,R1被短路,L和R2串联在电路中,小灯泡正常发光,通过电路的电流
电源电压

当S1闭合,S2断开,P滑到中点时,L、R2和R1串联在电路中,电压表V2测量R2和R1的总电压,电压表V1测量R2两端的电压
由串联分压可知
解得
电源电压

由①②得

(3)当S1闭合,S2断开,P滑到最右端时,电路为L、R2和R1串联,总电阻最大,电路消耗的功率最小。R1的阻值
电路在通路状态下消耗的最小功率
答:(1)灯泡L正常发光时的电阻5Ω;
(2)电源电压是9V,电阻R2的阻值是10Ω;
(3)电路在通路状态下消耗的最小功率是1.08W。
3、(1)12V,30Ω;(2)7.2W;(3)48J
【详解】
解:(1)只闭合开关S0时,电路为R2的简单电路,电流表测电路中的电流,电源的电压
U=I2R2=0.2A×60Ω=12V
闭合S0、Sl时,R1与R2并联,电流表测干路电流,因并联电路中各支路独立工作、互不影响,所以,通过R2的电流不变,因并联电路中干路电流等于各支路电流之和,所以,通过R1的电流
I1=I﹣I2=0.6A﹣0.2A=0.4A
因并联电路中各支路两端的电压相等,所以,电阻R1的阻值
(2)闭合S0、S1时,R1与R2并联,电流表测干路电流,电流表的示数为0.6A,电路的总功率
P=UI=12V×0.6A=7.2W
(3)通电10s电阻R1产生的电热为
答:(1)电源电压和R1的阻值分别为12V、30Ω;
(2)开关S0、S1闭合后,电路的总功率为7.2W;
(3)通电10s,R1产生的热量为48J。
4、(1)1800W;(2)不能;计算过程见解析;(3)13.64A
【详解】
解:(1)电能表的示数在90min内由43226变为43253,因电能表最后一位数字为小数,故消耗的电能为
此时他家正在使用的用电器实际总功率
(2)家用保险丝安全载流量(长时间通电时的最大安全电流)为10A,根据P=UI,电路的最大功率为
P大=UI大=220V×10A=2200W
电暖器的额定功率为1200W,若再接入电暖器,则电路的功率为
P1=P+P电暖器=1800W+1200W=3000W >2200W
故电路中不能再接入电暖器。
(3)若要保证电暖器接入后电路安全,根据P=UI,保险丝安全载流量至少为
答:(1)此时他家正在使用的用电器实际总功率为1800W;
(2)此时电路中不能再接入电暖器,计算过程见上;
(3)若要保证电暖器接入后电路安全,保险丝安全载流量至少为13.64A。
5、(1)见解析;(2)12V,30Ω;(3)10:3
【详解】
解:(1)由图得,滑动变阻器与定值电阻并联,并联电路中各支路互不影响,因此移动滑片,电流表会发生变化,所以电流表不可能在定值电阻的支路上,电流表示数的最大变化范围为1A~2.4A,滑动变阻器标有“20Ω2A”字样,即滑动变阻器的最大电流为2A,由于
所以电流表应该在干路c线路上。
(2)当滑动变阻器的电流最大时,干路的电流最大,定值电阻R的电流为
当滑动变阻器接入电路中的电阻最大时,滑动变阻器的电流最小,干路的电流最小,滑动变阻器R′的电流为
电源电压为
由得,定值电阻R的阻值为
(3)在电路能正常工作的情况下,移动滑动变阻器的滑片P,变阻器连入电路的电阻消耗最大功率与最小功率之比
答:(1)并联电路互不影响,且电流表的最大电流2.4A大于滑动变阻器通过的最大电流2A,因此电流表应接在c线路上;
(2)电源电压U为12V,电阻R的阻值为30Ω;
(3)在电路能正常工作的情况下,移动滑动变阻器的滑片P,变阻器连入电路的电阻消耗最大功率与最小功率之比为10:3。
四、实验探究
1、 C A 1.25 A
【详解】
(1)[1]灯的额定电压为2.5V,故电压表选用小量程与灯并联,如下所示:
(2)[2]连接好电路后闭合开关,电流表有示数,则电路为通路,发现小灯泡没有发光,可能是通过灯泡的电流过小,电路的电阻过大所致,故接下来应进行的操作是移动滑动变阻器滑片,观察灯泡的发光情况,故ABD不符合题意,C符合题意。
故选C。
(3)[3]灯在额定电压下正常发光,图中电压选用小量程,分度值为0.1V,示数为1.9V,小于灯的额定电压2.5V,应增大灯的电压,根据串联电路电压的规律,应减小变阻器的电压,由分压原理,应减小变阻器连入电路中的电阻大小,故滑片向A端移到某一位置,才能使小灯泡正常工作。
[4]若正常工作时电流表示数为0.5A,则小灯泡的额定功率为
P=UI=2.5V×0.5A=1.25W
(4)①[5]要测灯的额定功率,首先使灯正常发光,先将电压表与灯并联,通过移动滑片的位置,使灯的电压为额定电压;保持滑片位置不动,通过开关的转换,使电压表测灯与定值电阻的电压,因此时各电阻的大小和电压不变,灯仍正常工作,根据串联电路电压的规律,可求出此时定值电阻的电压,由欧姆定律可求出灯的额定电流,根据P=UI可求出灯的额定功率。故连接好电路,闭合开关S,将开关S1拨到触点A,移动滑片,使电压表的示数为小灯泡的额定电压U1。
③[6]在②中,电压表测灯与R0的电压,因此时各电阻的大小和电压不变,灯仍正常工作,根据串联电路电压的规律,此时定值电阻的电压
U0=U2-U1
由欧姆定律可得通过灯泡的电流
小灯泡的额定功率表达式为
2、B b C 左 0.6 0.4 灯丝电阻随温度的升高而增大
【详解】
(1)[1]当灯泡正常发光时,灯泡两端的电压是2.5V,此时通过灯泡的电流约
滑动变阻器两端的电压
U滑=U-UL=6V-2.5V=3.5V
滑动变阻器接入电路的电阻
即滑动变阻器的阻值至少为14Ω,故选B规格的滑动变阻器。
(2)[2]由于小灯泡发光,电流表有示数,说明灯泡、电流表、滑动变阻器、开关与电源组成通路,但电压表无示数,说明没有电流通过电压表,由此可知电路故障是导线b开路了。
(3)[3]闭合开关后,小灯泡不发光,电流表无示数,说明电路开路了,电压表有示数,说明电压表与电流表、滑动变阻器、开关、电源组成通路,由此可知电路故障是小灯泡开路了,故选C。
(4)[4]由图乙可知,电压表的量程是0~3V,分度值是0.1V,电压表的示数为2.2V,小于灯泡额定电压,因此要测量小灯泡的额定功率,增大小灯泡两端的电压,直到电压表示数为2.5V时,读出电流表的示数,所以要减小滑动变阻器两端的电压,由串联分压可知,减小滑动变阻器连入电路的电阻,向左移动滑动变阻器的滑片,直至电压表的示数为2.5V时,读出电流表的示数。
[5]由图丙可知,电流表所选量程是0~0.6A,分度值为0.02A,电流表的示数为0.24A,小灯泡的额定功率
P额=U额I额=2.5V×0.24A=0.6W
(5)[6]由图丁可知,小灯泡的电压为2V时,通过小灯泡的电流是0.2A,此时小灯泡的功率为
PL1=UL1IL1=2V×0.2A=0.4W
[7]由图丁可知,灯丝的电阻是变化的,因为随着电压的增大,灯丝中的电流增大,由P=UI可知,灯泡的功率变大,温度升高,灯丝的电阻增大,灯丝的电阻随温度的升高而增大。
3、b 断路 增大 2.5 >
【详解】
(1)[1]闭合开关前,为了保护电路,将滑动变阻器的滑片移动到阻值最大处,即b端。
[2]闭合开关后发现电流表无示数,可能电路出现断路,电压表有示数,可能灯泡断路。
(2)[3]由图可知,随着电压的增大,灯丝的温度会升高,U-I图线的倾角变大,电压和电流的比值变大,小灯泡的电阻变大,说明小灯泡的电阻随温度的升高而增大。
(3)[4]由图可知,当电压为2.5V时,通过灯泡的电流为
300mA=0.3A
其功率为
P=UI=2.5V×0.3A=0.75W
此时灯泡正常发光,所以灯泡的额定电压为2.5V。
[5]如果灯泡电阻不随温度变化,由可知,灯泡电压为其额定电压一半时,其实际功率等于额定功率的;由于灯泡电阻随温度升高而增大;由图示图象可知,灯泡实际电压为其额定电压一半时,它的实际功率
同理,由P=I2R可知,实际电流等于额定电流一半时,实际功率

P1>P2
