第十八章 电功率 测试题2021-2022学年人教版物理九年级（含答案）

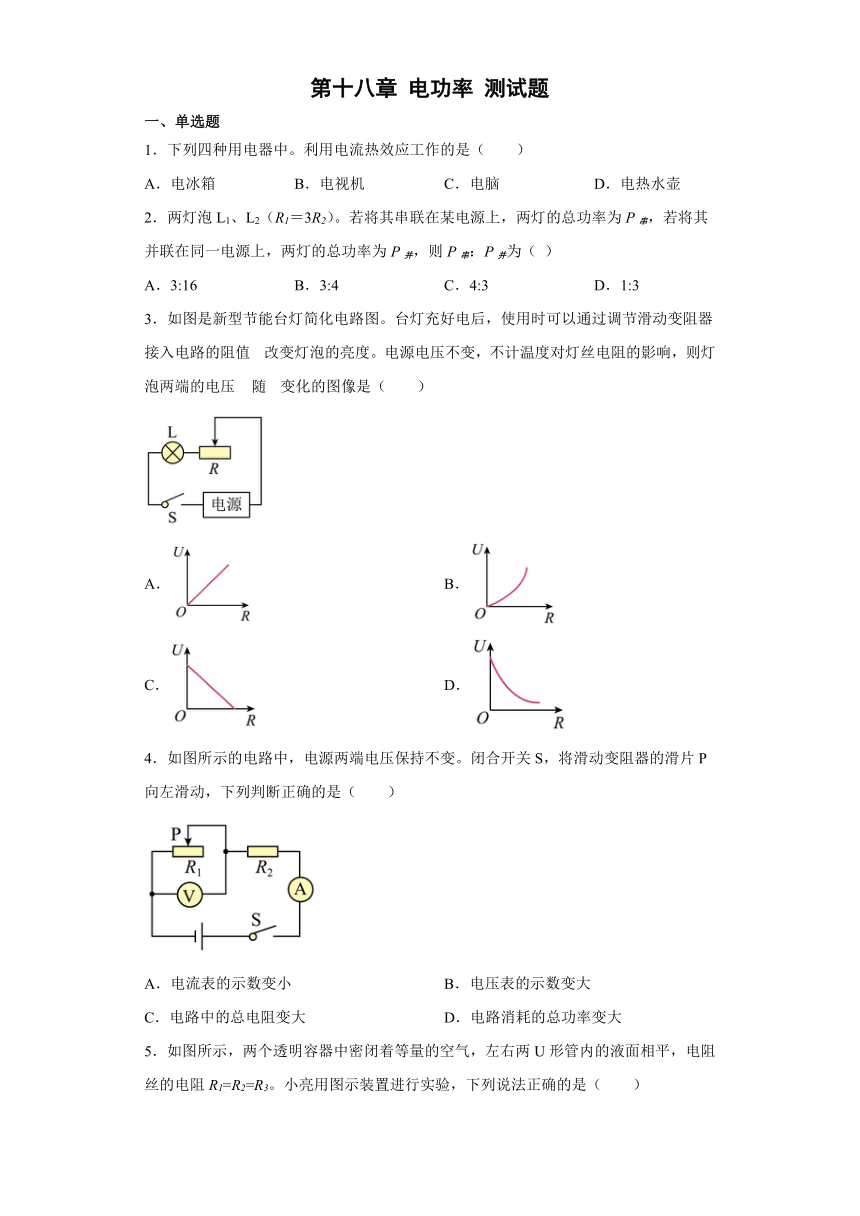

第十八章 电功率 测试题
一、单选题
1．下列四种用电器中。利用电流热效应工作的是（　　）
A．电冰箱 B．电视机 C．电脑 D．电热水壶
2．两灯泡L1、L2（R1＝3R2）。若将其串联在某电源上，两灯的总功率为P串，若将其并联在同一电源上，两灯的总功率为P并，则P串：P并为（ ）
A．3:16 B．3:4 C．4:3 D．1:3
3．如图是新型节能台灯简化电路图。台灯充好电后，使用时可以通过调节滑动变阻器接入电路的阻值改变灯泡的亮度。电源电压不变，不计温度对灯丝电阻的影响，则灯泡两端的电压随变化的图像是（　　）
A． B．
C． D．
4．如图所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向左滑动，下列判断正确的是（　　）
A．电流表的示数变小 B．电压表的示数变大
C．电路中的总电阻变大 D．电路消耗的总功率变大

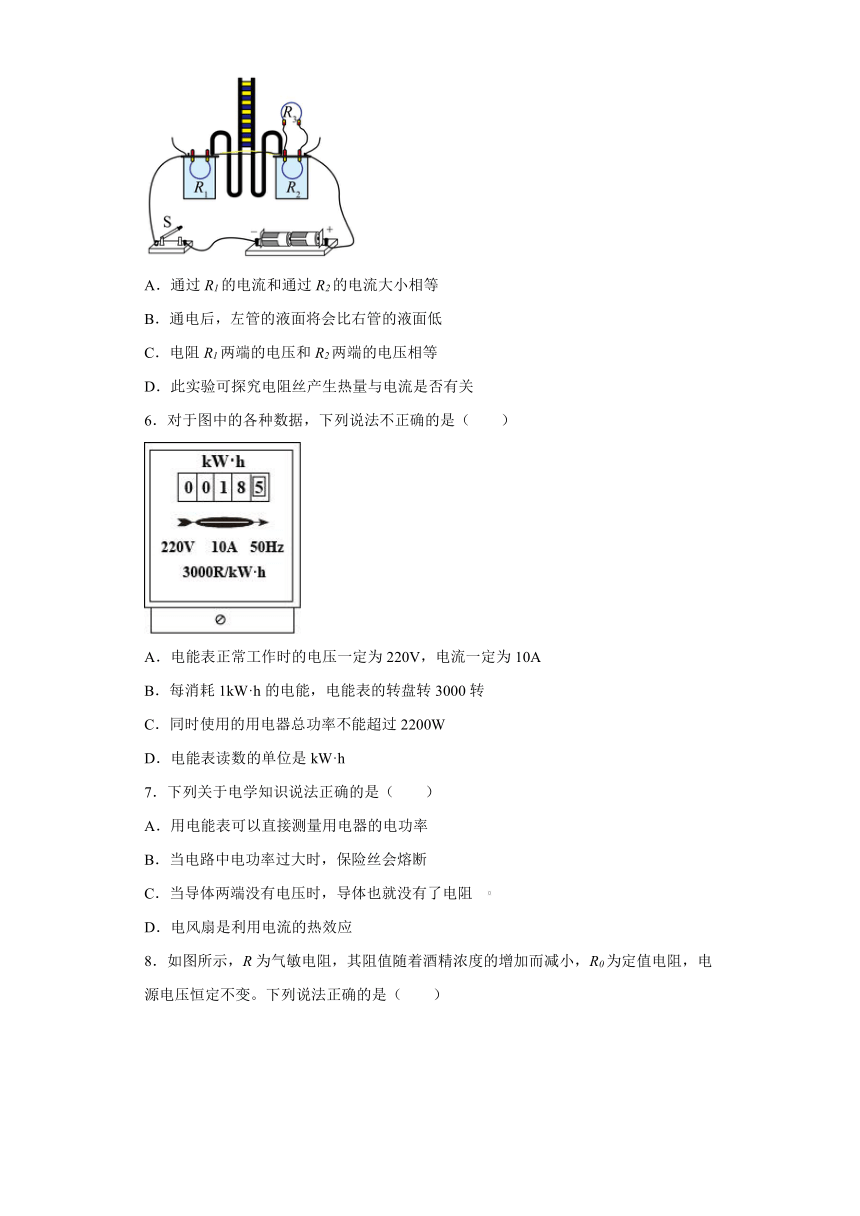

5．如图所示，两个透明容器中密闭着等量的空气，左右两U形管内的液面相平，电阻丝的电阻R1=R2=R3。小亮用图示装置进行实验，下列说法正确的是（　　）
A．通过R1的电流和通过R2的电流大小相等
B．通电后，左管的液面将会比右管的液面低
C．电阻R1两端的电压和R2两端的电压相等
D．此实验可探究电阻丝产生热量与电流是否有关
6．对于图中的各种数据，下列说法不正确的是（　　）
A．电能表正常工作时的电压一定为220V，电流一定为10A
B．每消耗1kW·h的电能，电能表的转盘转3000转
C．同时使用的用电器总功率不能超过2200W
D．电能表读数的单位是kW·h
7．下列关于电学知识说法正确的是（　　）
A．用电能表可以直接测量用电器的电功率
B．当电路中电功率过大时，保险丝会熔断
C．当导体两端没有电压时，导体也就没有了电阻
D．电风扇是利用电流的热效应

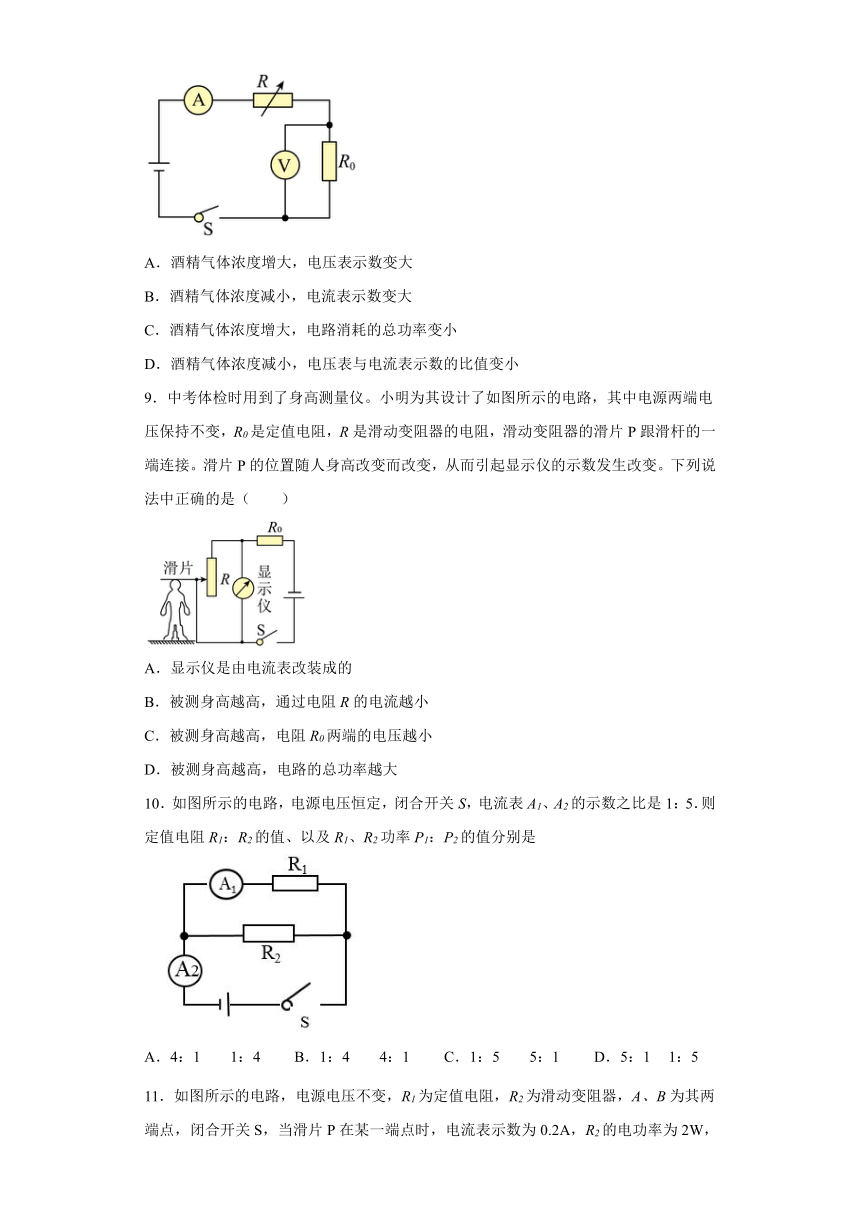

8．如图所示，R为气敏电阻，其阻值随着酒精浓度的增加而减小，R0为定值电阻，电源电压恒定不变。下列说法正确的是（　　）
A．酒精气体浓度增大，电压表示数变大
B．酒精气体浓度减小，电流表示数变大
C．酒精气体浓度增大，电路消耗的总功率变小
D．酒精气体浓度减小，电压表与电流表示数的比值变小
9．中考体检时用到了身高测量仪。小明为其设计了如图所示的电路，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻，滑动变阻器的滑片P跟滑杆的一端连接。滑片P的位置随人身高改变而改变，从而引起显示仪的示数发生改变。下列说法中正确的是（　　）
A．显示仪是由电流表改装成的
B．被测身高越高，通过电阻R的电流越小
C．被测身高越高，电阻R0两端的电压越小
D．被测身高越高，电路的总功率越大
10．如图所示的电路，电源电压恒定，闭合开关S，电流表A1、A2的示数之比是1：5．则定值电阻R1：R2的值、以及R1、R2功率P1：P2的值分别是
A．4：1 1：4 B．1：4 4：1 C．1：5 5：1 D．5：1 1：5

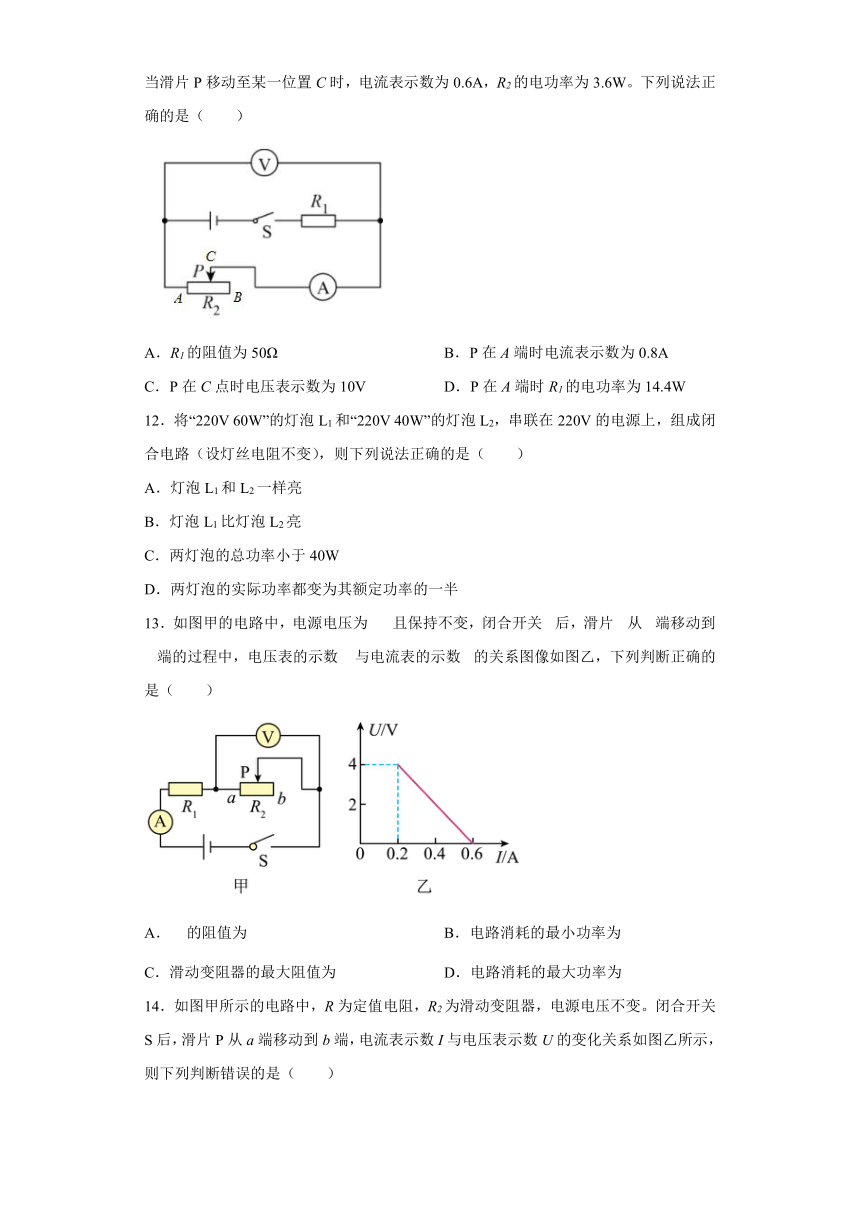

11．如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。下列说法正确的是（　　）
A．R1的阻值为50Ω B．P在A端时电流表示数为0.8A
C．P在C点时电压表示数为10V D．P在A端时R1的电功率为14.4W
12．将“220V 60W”的灯泡L1和“220V 40W”的灯泡L2，串联在220V的电源上，组成闭合电路（设灯丝电阻不变），则下列说法正确的是（　　）
A．灯泡L1和L2一样亮
B．灯泡L1比灯泡L2亮
C．两灯泡的总功率小于40W
D．两灯泡的实际功率都变为其额定功率的一半
13．如图甲的电路中，电源电压为且保持不变，闭合开关后，滑片从端移动到端的过程中，电压表的示数与电流表的示数的关系图像如图乙，下列判断正确的是（　　）
A．的阻值为 B．电路消耗的最小功率为
C．滑动变阻器的最大阻值为 D．电路消耗的最大功率为

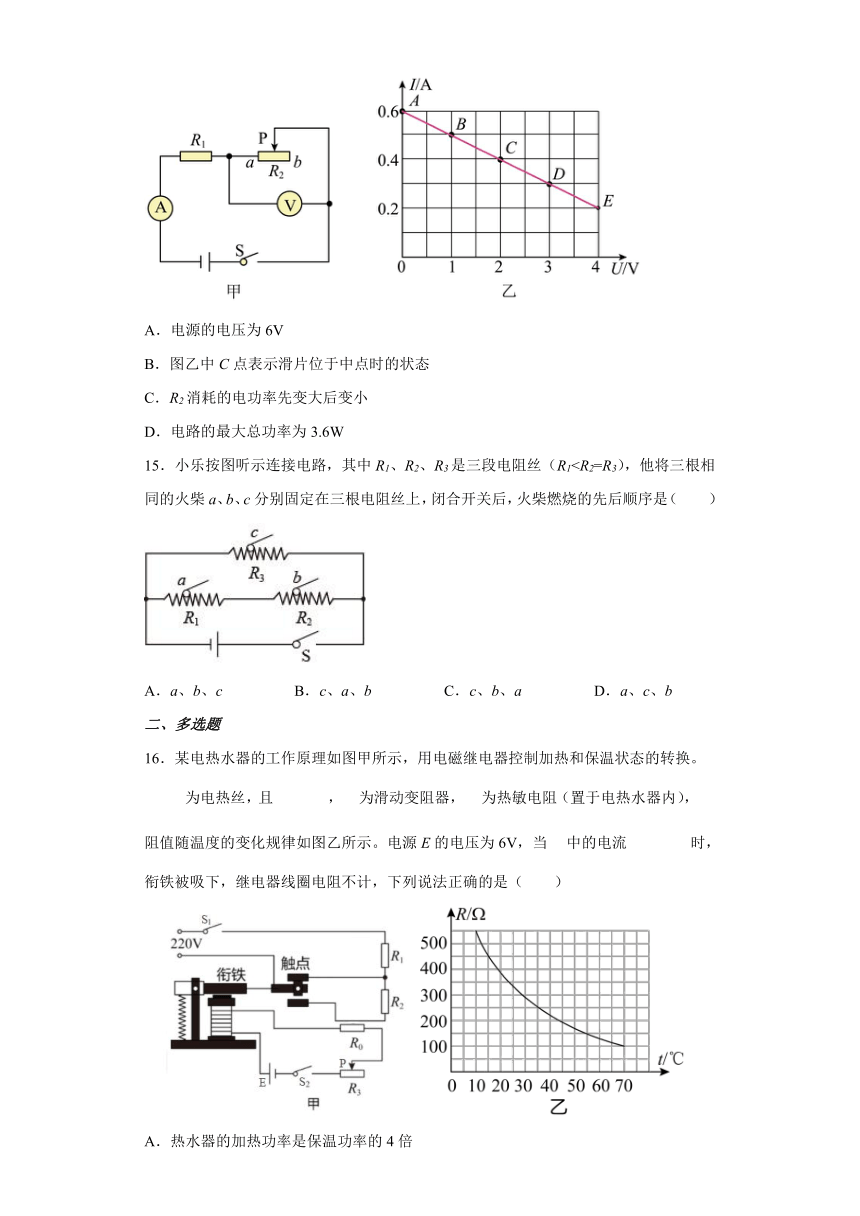

14．如图甲所示的电路中，R为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（　　）
A．电源的电压为6V
B．图乙中C点表示滑片位于中点时的状态
C．R2消耗的电功率先变大后变小
D．电路的最大总功率为3.6W
15．小乐按图听示连接电路，其中R1、R2、R3是三段电阻丝（R1A．a、b、c B．c、a、b C．c、b、a D．a、c、b
二、多选题
16．某电热水器的工作原理如图甲所示，用电磁继电器控制加热和保温状态的转换。为电热丝，且，为滑动变阻器，为热敏电阻（置于电热水器内），阻值随温度的变化规律如图乙所示。电源E的电压为6V，当中的电流时，衔铁被吸下，继电器线圈电阻不计，下列说法正确的是（　　）
A．热水器的加热功率是保温功率的4倍
B．S1闭合，当衔铁吸下后，热水器处于加热状态
C．当热水温度设置为55℃时，R3连入电路的阻值为250Ω
D．若提高热水设置温度，应向左移动R3滑片
17．某同学在电学实验课上得到的数据绘制成图，图像如下所示。其中图线①表示电阻，图线②表示电阻，根据图象信息判断正确的是（　　）
A．为定值电阻，阻值不变
B．当两端的电压为10V时，通过它的电流为1A
C．当通过的电流为0.2A时，在1min内电阻产生的热量为24J
D．当和并联在电压为4V电路中，电路中总功率为1.6W
18．在如图所示的电路中，电源电压保持不变。闭合开关，将滑动变阻器的滑片由中点向右移动至最右端的过程中（　　）
A．灯泡的亮度不变 B．电流表的示数不变
C．电压表的示数不变 D．电路的总功率变小
19．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路。光敏电阻的阻值随光照强度的增大而减小。闭合开关，逐渐增大光敏电阻的光照强度，下列判断错误的是（　　）
A．电流表和电压表示数均变小 B．电流表示数变大，电压表示数变小
C．电压表与电流表的示数之比变小 D．电路消耗的总功率变大
20．如图所示电路，电源两端的电压为7.5V，且保持不变。小灯泡L上标有“6V 3W”的字样，滑动变阻器的铭牌上标有“10Ω 1A”的字样，电流表量程为0～0.6A，电压表的量程为0～3V。不考虑灯丝电阻随温度的变化。闭合开关S后，要求灯 L 两端的电压不超过额定电压，且两电流表示数均不超过各自的量程，则（　　）
A．电路中允许通过的最大电流是0.6A
B．小灯泡电功率的最大值是3W
C．电压表的示数变化范围是1.5V～3V
D．滑动变阻器允许接入电路的阻值范围是3～8Ω
三、实验题
21．电阻是组成电路的重要元件，在进行电路实验时，通常需要知道电阻的阻值。小雨利用电源（恒定不变）、电压表、电流表、滑动变阻器、开关、等器材，测电阻R的阻值。
（1）图甲是小雨连接的部分电路，请用笔画线代线将电路连接完整______。
（2）闭合开关前，滑动变阻器的滑片P应调到______（填“A”或“B”）端。滑动滑片P，两表指针均不动。产生这一现象的原因是______。
（3）改正错误后，闭合开关，将滑片P移到某位置，记下电压表和电流表的示数。接下来的操作是______（填字母）
A．结束实验，整理器材
B．将滑片P移到另外几个位置，分别记下电压表和电流表的示数
C．换用另一个定值电阻将滑片P移到某位置，记下电压表和电流表的示数
（4）小雨将实验数据记录在下表中。
实验次数 电压U/V 电流I/A 电阻R/Ω
1 1 0.2
2 2 0.42
3 3
①第3次实验时，将滑片P移到A端，电流表的指针位置如图乙所示，此时，电流表的示数为______。
②算出每次的电阻后，为得到电阻R的阻值，还应______。
（5）小雨想利用现有器材继续测量一个阻值约为500Ω的电阻，正确连接电路，闭合开关，移动滑片P，发现实验无法进行，原因是______。
22．如图所示，小明在做“测量小灯泡电功率”的实验。实验室有如下器材：电源（电压恒定不变）、小灯泡（额定电压2.5V）、电流表、电压表、开关各一个，规格为“30Ω 0.5A”的滑动变阻器一个，导线若干。
　　
（1）连接电路前，小明发现电压表的指针反偏，原因是______；
（2）连好电路如图甲，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，故障原因可能是小灯泡发生______；
（3）排除故障，闭合开关，移动滑片P到某位置时，电压表的示数如图乙，为______V；若想测量小灯泡的额定功率，应将滑片P向______（选填“A”或“B”）端移动；通过实验，得到小灯泡的U﹣I图像如图所示，则小灯泡的额定功率为______W；
（4）由图丙可知，小灯泡灯丝电阻大小的变化可能与______有关；
（5）完成上述实验后，小明同学又想测量另一个额定电压为U额的小灯泡的额定功率，但发现电流表已经损坏，于是他找来了两个开关和一个阻值为R0的定值电阻，设计了如图丁所示的电路。已知电源电压恒为U（U＞U额），请你完成下面的实验步骤：
①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片，使电压表示数为______；
②闭合开关S、S2，断开开关S1，保持滑动变阻器的滑片不动，读出电压表示数为U1；
③小灯泡的额定功率P额＝______（用已知量和测量量的符号表示）。
四、计算题
23．如图电路，电源电压不变，R2=12，小灯泡R1标有“6V；3W”字样（灯丝的阻值不变）。当S1、S2、S3都闭合时，小灯泡R1恰好正常发光，此时电流表示数为0.6A。求：
（1）电源电压和定值电阻R3的值各为多大？
（2）当S1闭合、S2和S3断开时，小灯泡R1的实际功率是多大？
24．如图所示电路，电源电压保持不变，滑动变阻器R0的最大阻值为20Ω。当开关S和S1闭合、S2断开，滑动变阻器的滑片分别在中点和最右端时，电压表的示数分别为U1和U1'，滑动变阻器的滑片在最左端时，电流表的示数为I1；当开关S和S2闭合、S1断开，滑动变阻器的滑片分别在中点和最右端时，电流表的示数分别为I2和I2'；R2消耗的电功率分别为P2和P2'，已知I1=0.6A，U1:U1'=2:3，P2:P2'=25:16。试求：
（1）I1:I2；
（2）电源电压；
（3）该电路的最大和最小电功率。
25．王明同学家买了一个电饭煲，其铭牌上部分信息如表所示。求：
(1)该电饭煲正常工作时的电阻是多少？
(2)王明兴趣小组在测量实际功率时，断开家中的其他用电器，让电饭煲单独工作，测得2min内电能表的表盘转动81转【电能表铭牌上标有3000revs/（kW·h）字样】，此电饭煲的实际功率是多少？此时电饭煲两端的实际电压是多少？（电饭煲的电阻不变）
额定电压 220V
频率 50Hz
额定容量 1.8L
额定功率 1000W
试卷第1页，共3页
参考答案：
1．D2．A3．D4．D5．D6．A7．B8．A9．D10．A11．D12．C13．B14．B15．C16．AC17．BC18．ACD19．ABC20．BCD
21． 如答图所示 B 滑动变阻器短路(或将滑动变阻器下边两个接线柱同时接入电路 B 0.6 求平均值 电路中的最大电流小于电流表的最小分度值
22． 电压表没有校零 短路 2.3 B 0.625 温度 U﹣U额 U额
23．（1）6V，60Ω；（2）0.75W
24．（1）2:1；（2）12V；（3）12W；2.88W
25．(1)48.4 Ω；(2)810 W，198V
