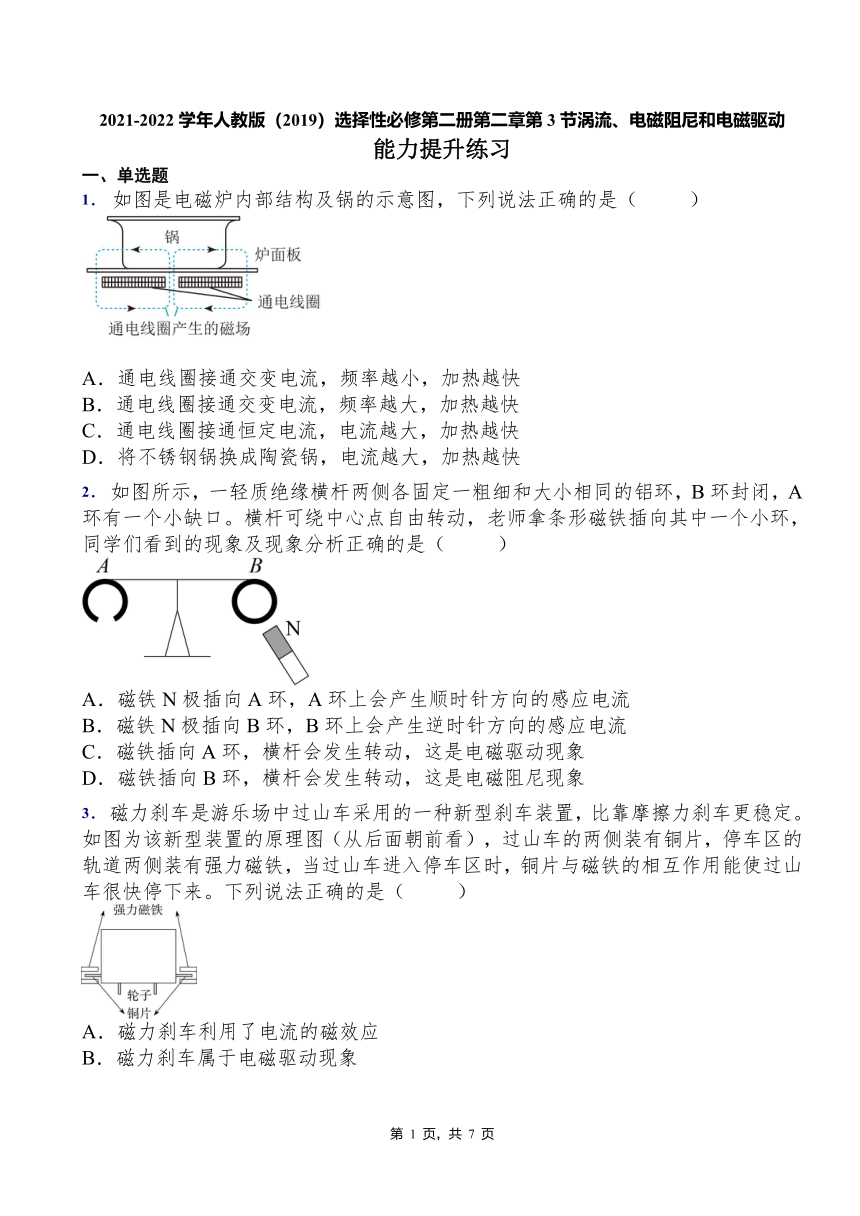

2021-2022学年人教版（2019）选择性必修第二册第二章第3节涡流、电磁阻尼和电磁驱动
能力提升练习
一、单选题
1． 如图是电磁炉内部结构及锅的示意图，下列说法正确的是（ ）
A．通电线圈接通交变电流，频率越小，加热越快
B．通电线圈接通交变电流，频率越大，加热越快
C．通电线圈接通恒定电流，电流越大，加热越快
D．将不锈钢锅换成陶瓷锅，电流越大，加热越快
2． 如图所示，一轻质绝缘横杆两侧各固定一粗细和大小相同的铝环，B环封闭，A环有一个小缺口。横杆可绕中心点自由转动，老师拿条形磁铁插向其中一个小环，同学们看到的现象及现象分析正确的是（ ）
A．磁铁N极插向A环，A环上会产生顺时针方向的感应电流
B．磁铁N极插向B环，B环上会产生逆时针方向的感应电流
C．磁铁插向A环，横杆会发生转动，这是电磁驱动现象
D．磁铁插向B环，横杆会发生转动，这是电磁阻尼现象
3． 磁力刹车是游乐场中过山车采用的一种新型刹车装置，比靠摩擦力刹车更稳定。如图为该新型装置的原理图（从后面朝前看），过山车的两侧装有铜片，停车区的轨道两侧装有强力磁铁，当过山车进入停车区时，铜片与磁铁的相互作用能使过山车很快停下来。下列说法正确的是（ ）
A．磁力刹车利用了电流的磁效应
B．磁力刹车属于电磁驱动现象
C．磁力刹车的过程中动能转化为电能，最终转化成内能
D．过山车的质量越大，进入停车区时由电磁作用引起的刹车阻力越大

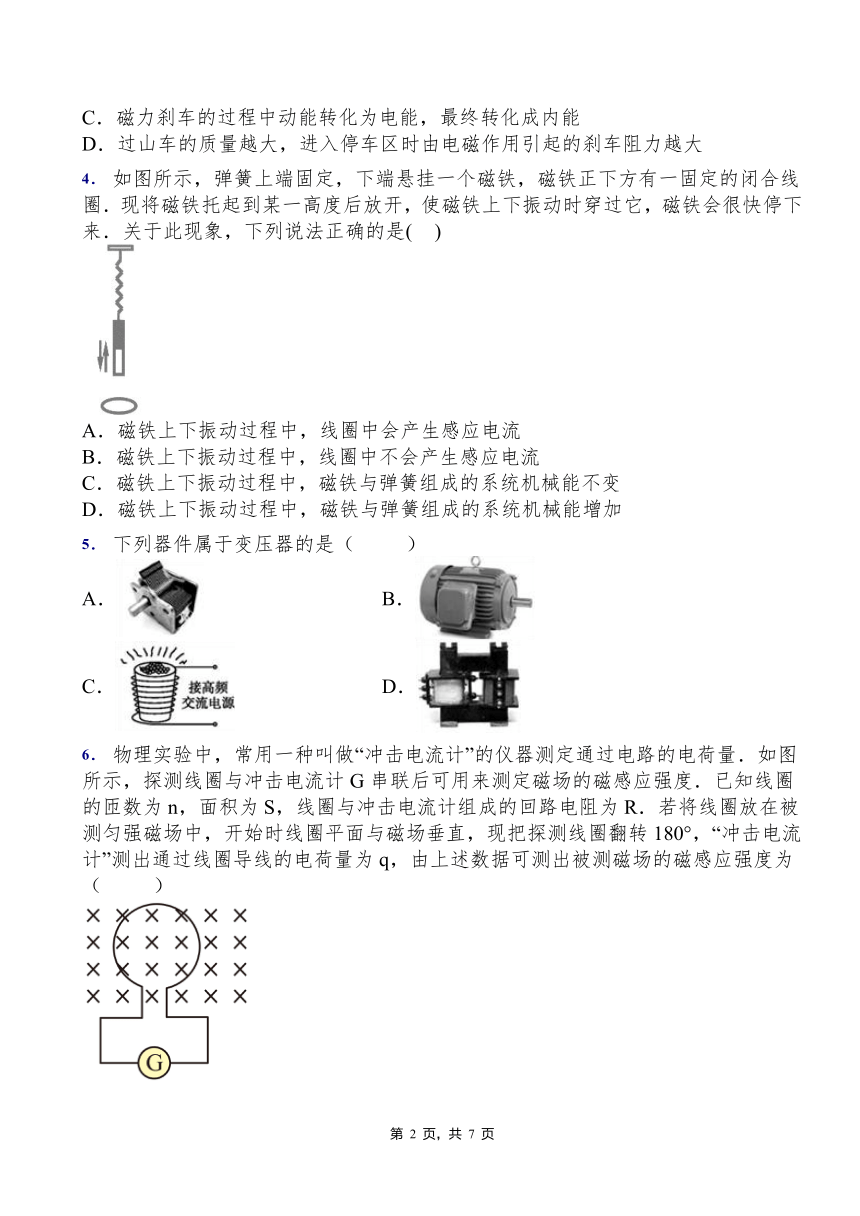

4． 如图所示，弹簧上端固定，下端悬挂一个磁铁，磁铁正下方有一固定的闭合线圈．现将磁铁托起到某一高度后放开，使磁铁上下振动时穿过它，磁铁会很快停下来．关于此现象，下列说法正确的是( )
A．磁铁上下振动过程中，线圈中会产生感应电流
B．磁铁上下振动过程中，线圈中不会产生感应电流
C．磁铁上下振动过程中，磁铁与弹簧组成的系统机械能不变
D．磁铁上下振动过程中，磁铁与弹簧组成的系统机械能增加
5． 下列器件属于变压器的是（ ）
A． B．
C． D．
6． 物理实验中，常用一种叫做“冲击电流计”的仪器测定通过电路的电荷量．如图所示，探测线圈与冲击电流计G串联后可用来测定磁场的磁感应强度．已知线圈的匝数为n，面积为S，线圈与冲击电流计组成的回路电阻为R．若将线圈放在被测匀强磁场中，开始时线圈平面与磁场垂直，现把探测线圈翻转180°，“冲击电流计”测出通过线圈导线的电荷量为q，由上述数据可测出被测磁场的磁感应强度为（ ）

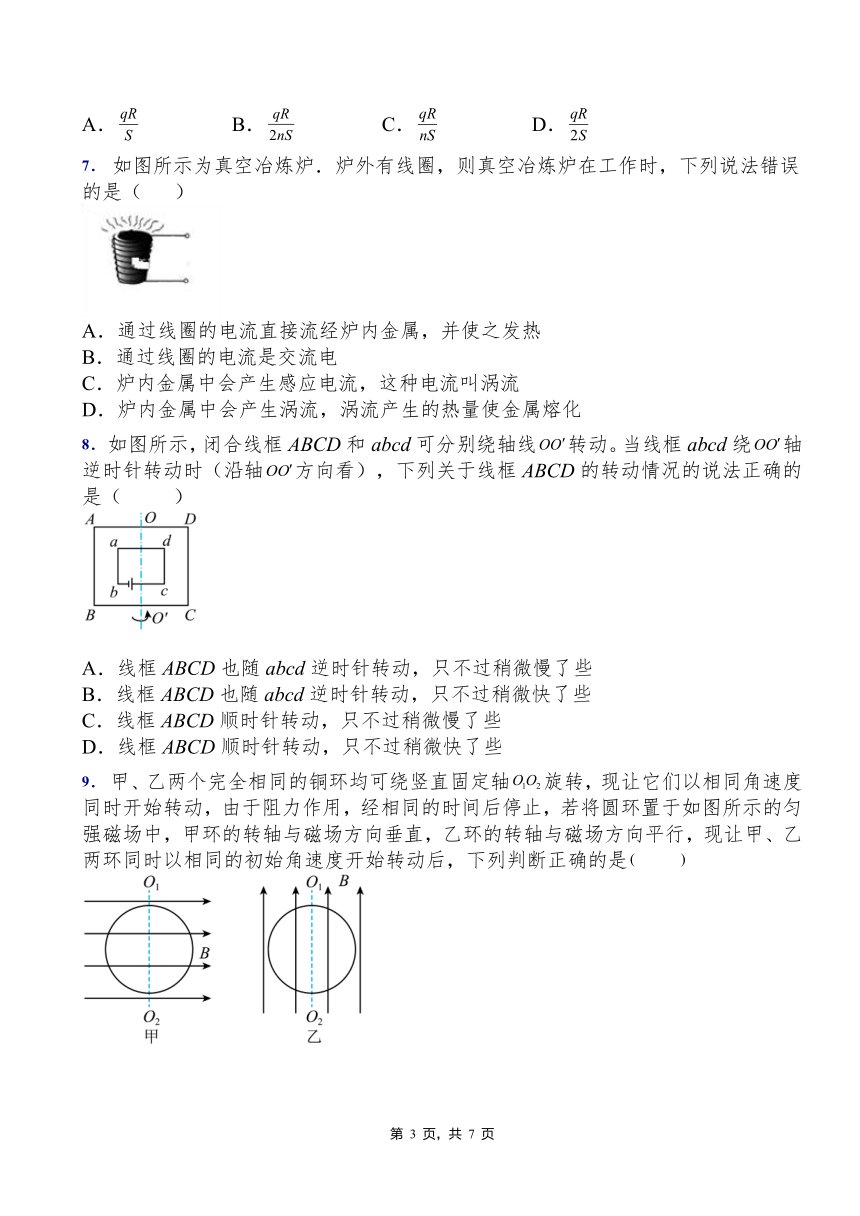

A． B． C． D．
7． 如图所示为真空冶炼炉．炉外有线圈，则真空冶炼炉在工作时，下列说法错误的是（ ）
A．通过线圈的电流直接流经炉内金属，并使之发热
B．通过线圈的电流是交流电
C．炉内金属中会产生感应电流，这种电流叫涡流
D．炉内金属中会产生涡流，涡流产生的热量使金属熔化
8． 如图所示，闭合线框ABCD和abcd可分别绕轴线转动。当线框abcd绕轴逆时针转动时（沿轴方向看），下列关于线框ABCD的转动情况的说法正确的是（ ）
A．线框ABCD也随abcd逆时针转动，只不过稍微慢了些
B．线框ABCD也随abcd逆时针转动，只不过稍微快了些
C．线框ABCD顺时针转动，只不过稍微慢了些
D．线框ABCD顺时针转动，只不过稍微快了些
9． 甲、乙两个完全相同的铜环均可绕竖直固定轴旋转，现让它们以相同角速度同时开始转动，由于阻力作用，经相同的时间后停止，若将圆环置于如图所示的匀强磁场中，甲环的转轴与磁场方向垂直，乙环的转轴与磁场方向平行，现让甲、乙两环同时以相同的初始角速度开始转动后，下列判断正确的是
A．甲环先停下 B．乙环先停下
C．两环同时停下 D．两环都不会停下
10．电和磁现象在科技和生活中有着广泛的应用，下列说法正确的是（ ）
A．甲图中，如果线圈B闭合，开关S断开时将不会产生延时效果
B．乙图中，闭合开关，用外力顺时针（从左边看）转动铜盘，电路中会产生感应电流，通过R的电流自上而下
C．丙图中，若该元件用金属材料制作，则通入图示的电流时，上表面电势比下表面电势低
D．丁图中，给电磁炉接通恒定电流，可以在锅底产生涡流，给锅中食物加热
二、多选题
11．如图在边长为a的等边三角形区域内有匀强磁场B，其方向垂直纸面向外，一个边长也为a的等边三角形导线框架EFG正好与上述磁场区域的边界重合，现使导线框以周期T绕其中心O点在纸面内匀速转动，经过 导线框转到图中虚线位置，则在这时间内（ ）
A．平均感应电动势大小等于
B．平均感应电动势大小等于
C．顺时针方向转动时感应电流方向为
D．逆时针方向转动时感应电流方向为
12．关于感生电动势和动生电动势，下列说法正确的是（ ）
A．感生电动势是由于变化的磁场产生了感生电场，感生电场对导体内的自由电荷产生作用而使导体内出现的电动势
B．动生电动势是由于导体内的自由电荷随导体一起运动而受到洛伦兹力的作用产生定向移动，使导体两端出现的电动势
C．在动生电动势产生的过程中，洛伦兹力对自由电荷做功
D．有感生电动势产生时一定有感应电流
13．非接触式电源供应系统基于电磁感应原理。利用这一原理，可以实现对手机进行无线充电。如图所示，两个感应线圈放置在左右相邻的位置。下列说法正确的是（ ）
A．只要A线圈中有电流，B线圈中就会产生感应电动势
B．A线圈中的电流不变，当A线圈靠近B线圈运动时，B线圈中会产生感应电动势
C．若A线圈中的电流减小，则B线圈中会产生与A线圈同向的电流
D．A线圈中电流变化越大，B线圈中感应电流越大
14．如图所示，半径为r且水平放置的光滑绝缘的环形细管道内有一带电粒子．此装置放在匀强磁场中，其磁感应强度随时间变化的关系式为B=B0+kt(k>0)．根据麦克斯韦电磁场理论，均匀变化的磁场将产生稳定的电场，该感应电场对带电粒子将有沿圆环切线方向的作用力．粒子转动一周后的磁感应强度为B1，则
A．此装置产生的感生电动势为(B1－B0)πr2
B．此装置产生的感生电动势为kπr2
C．感应电场的方向沿逆时针
D．粒子转动过程中一定是洛伦兹力提供向心力
15．如图甲所示，一个匝数为n的圆形线圈（图中只画了2匝），面积为S，线圈的电阻为R，在线圈外接一个阻值为R的电阻和一个理想电压表，将线圈放入垂直线圈平面指向纸内的磁场中，磁感应强度随时间变化规律如图乙所示，下列说法正确的是（ ）
A．0~t1时间内P端电势高于Q端电势
B．0~t1时间内电压表的读数为
C．t1~t2时间内R上的电流为
D．t1~t2时间内P端电势高于Q端电势
2021-2022学年人教版（2019）选择性必修第二册第二章第3节涡流、电磁阻尼和电磁驱动（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 B B C A D B A A A C
二、多选题
题号 11 12 13 14 15
答案 AC AB BC BC AC
