苏科版九年级下册第十五章电功和电热 单元练习（有解析）

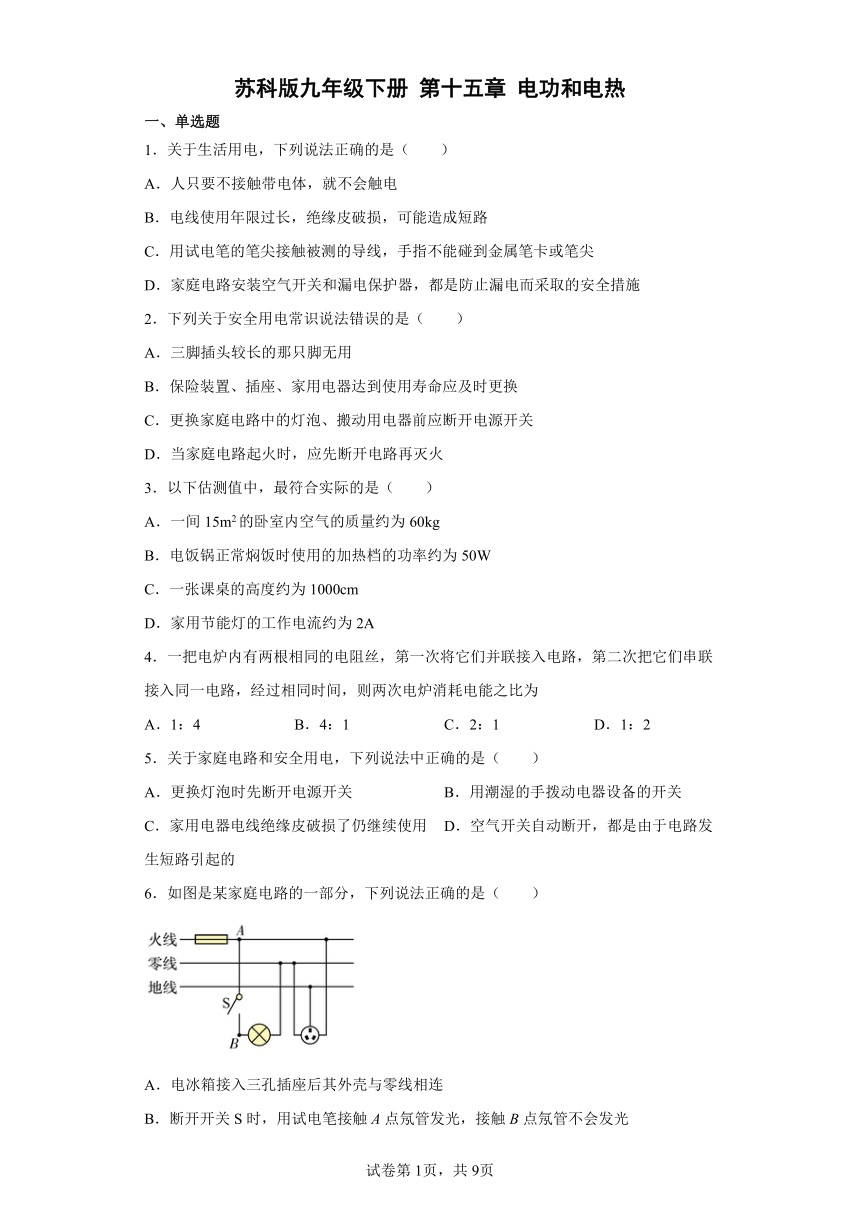

苏科版九年级下册 第十五章 电功和电热
一、单选题
1．关于生活用电，下列说法正确的是（　　）
A．人只要不接触带电体，就不会触电
B．电线使用年限过长，绝缘皮破损，可能造成短路
C．用试电笔的笔尖接触被测的导线，手指不能碰到金属笔卡或笔尖
D．家庭电路安装空气开关和漏电保护器，都是防止漏电而采取的安全措施
2．下列关于安全用电常识说法错误的是（　　）
A．三脚插头较长的那只脚无用
B．保险装置、插座、家用电器达到使用寿命应及时更换
C．更换家庭电路中的灯泡、搬动用电器前应断开电源开关
D．当家庭电路起火时，应先断开电路再灭火
3．以下估测值中，最符合实际的是（　　）
A．一间15m2的卧室内空气的质量约为60kg
B．电饭锅正常焖饭时使用的加热档的功率约为50W
C．一张课桌的高度约为1000cm
D．家用节能灯的工作电流约为2A
4．一把电炉内有两根相同的电阻丝，第一次将它们并联接入电路，第二次把它们串联接入同一电路，经过相同时间，则两次电炉消耗电能之比为
A．1：4 B．4：1 C．2：1 D．1：2
5．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．更换灯泡时先断开电源开关 B．用潮湿的手拨动电器设备的开关
C．家用电器电线绝缘皮破损了仍继续使用 D．空气开关自动断开，都是由于电路发生短路引起的
6．如图是某家庭电路的一部分，下列说法正确的是（　　）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点氖管不会发光

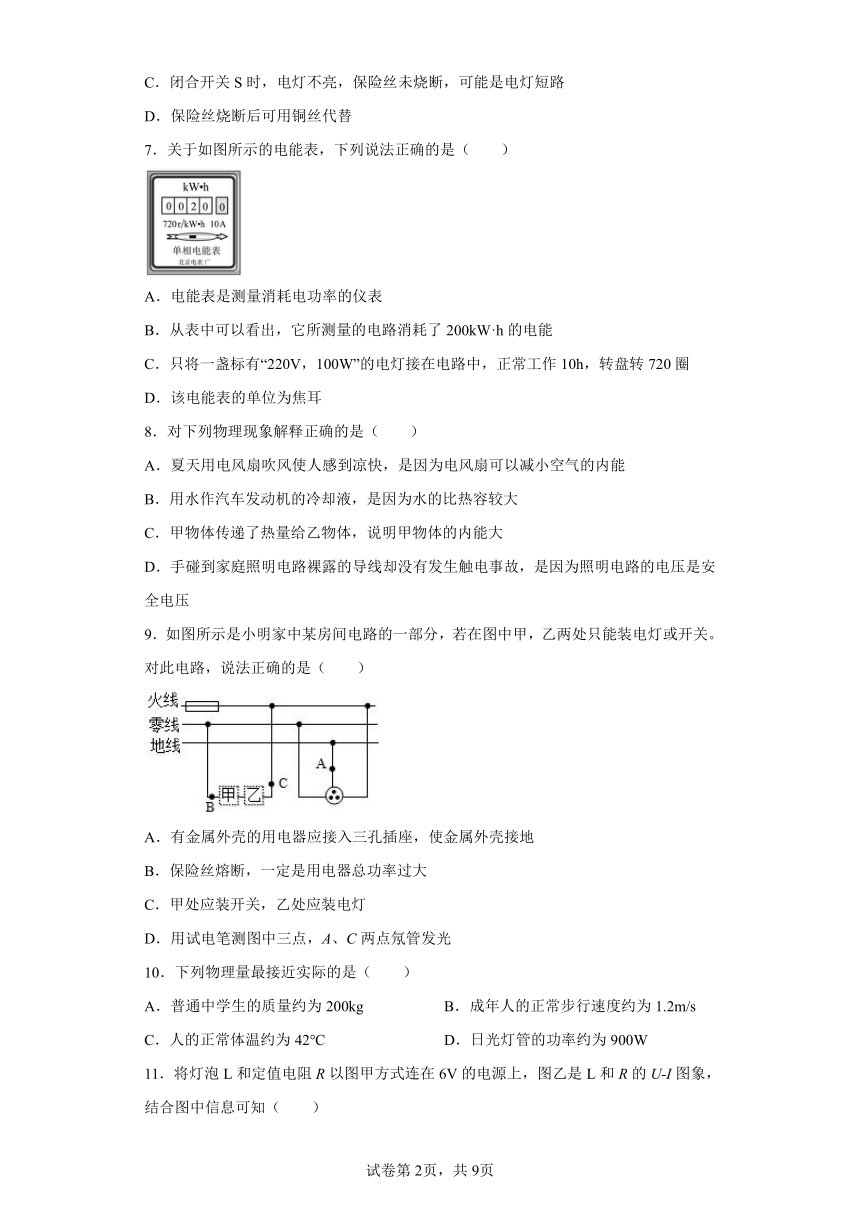

C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D．保险丝烧断后可用铜丝代替
7．关于如图所示的电能表，下列说法正确的是（　　）
A．电能表是测量消耗电功率的仪表
B．从表中可以看出，它所测量的电路消耗了200kW·h的电能
C．只将一盏标有“220V，100W”的电灯接在电路中，正常工作10h，转盘转720圈
D．该电能表的单位为焦耳
8．对下列物理现象解释正确的是（　　）
A．夏天用电风扇吹风使人感到凉快，是因为电风扇可以减小空气的内能
B．用水作汽车发动机的冷却液，是因为水的比热容较大
C．甲物体传递了热量给乙物体，说明甲物体的内能大
D．手碰到家庭照明电路裸露的导线却没有发生触电事故，是因为照明电路的电压是安全电压
9．如图所示是小明家中某房间电路的一部分，若在图中甲，乙两处只能装电灯或开关。对此电路，说法正确的是（　　）
A．有金属外壳的用电器应接入三孔插座，使金属外壳接地
B．保险丝熔断，一定是用电器总功率过大
C．甲处应装开关，乙处应装电灯
D．用试电笔测图中三点，A、C两点氖管发光
10．下列物理量最接近实际的是（　　）
A．普通中学生的质量约为200kg B．成年人的正常步行速度约为1.2m/s
C．人的正常体温约为42℃ D．日光灯管的功率约为900W

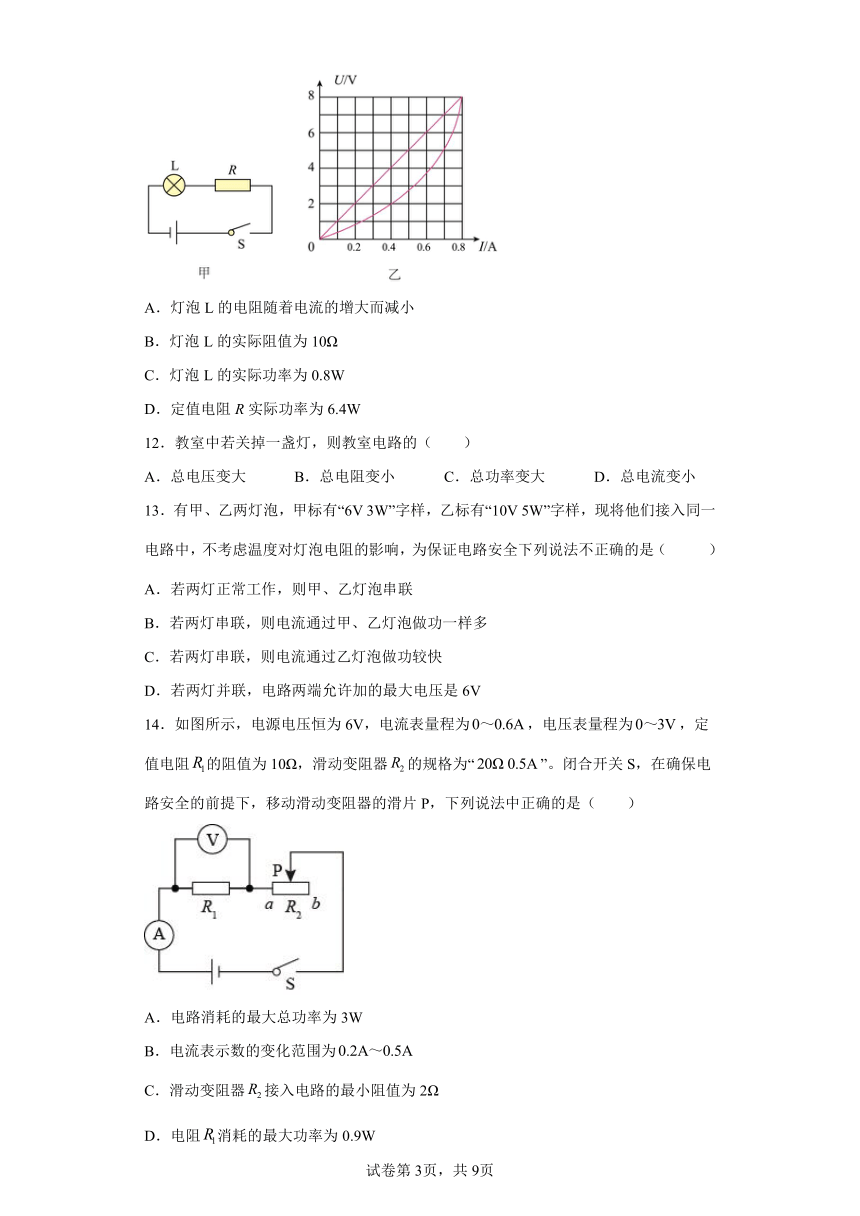

11．将灯泡L和定值电阻R以图甲方式连在6V的电源上，图乙是L和R的U-I图象，结合图中信息可知（　　）
A．灯泡L的电阻随着电流的增大而减小
B．灯泡L的实际阻值为10Ω
C．灯泡L的实际功率为0.8W
D．定值电阻R实际功率为6.4W
12．教室中若关掉一盏灯，则教室电路的（　　）
A．总电压变大 B．总电阻变小 C．总功率变大 D．总电流变小
13．有甲、乙两灯泡，甲标有“6V 3W”字样，乙标有“10V 5W”字样，现将他们接入同一电路中，不考虑温度对灯泡电阻的影响，为保证电路安全下列说法不正确的是（ ）
A．若两灯正常工作，则甲、乙灯泡串联
B．若两灯串联，则电流通过甲、乙灯泡做功一样多
C．若两灯串联，则电流通过乙灯泡做功较快
D．若两灯并联，电路两端允许加的最大电压是6V
14．如图所示，电源电压恒为6V，电流表量程为，电压表量程为，定值电阻的阻值为10Ω，滑动变阻器的规格为“”。闭合开关S，在确保电路安全的前提下，移动滑动变阻器的滑片P，下列说法中正确的是（　　）
A．电路消耗的最大总功率为3W
B．电流表示数的变化范围为
C．滑动变阻器接入电路的最小阻值为2Ω
D．电阻消耗的最大功率为0.9W

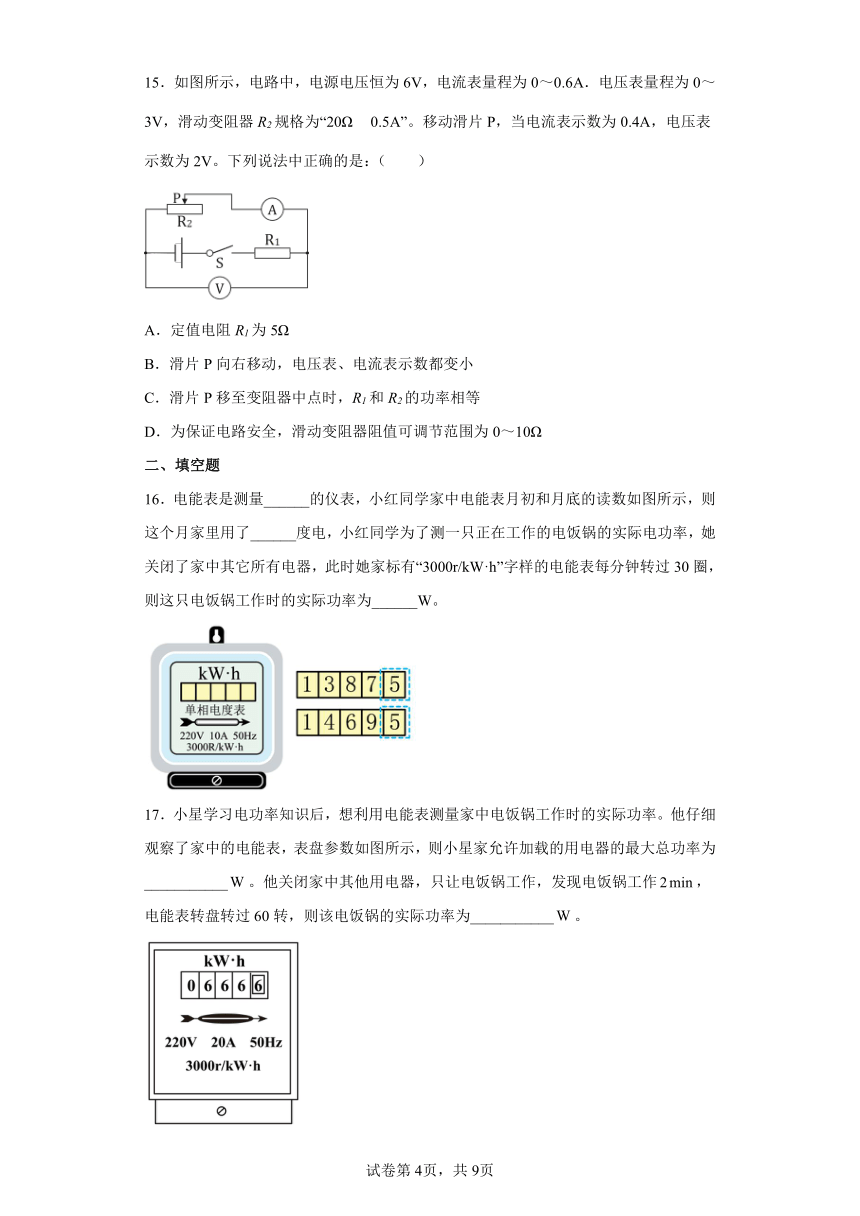

15．如图所示，电路中，电源电压恒为6V，电流表量程为0～0.6A．电压表量程为0～3V，滑动变阻器R2规格为“20Ω 0.5A”。移动滑片P，当电流表示数为0.4A，电压表示数为2V。下列说法中正确的是：（　　）
A．定值电阻R1为5Ω
B．滑片P向右移动，电压表、电流表示数都变小
C．滑片P移至变阻器中点时，R1和R2的功率相等
D．为保证电路安全，滑动变阻器阻值可调节范围为0～10Ω
二、填空题
16．电能表是测量______的仪表，小红同学家中电能表月初和月底的读数如图所示，则这个月家里用了______度电，小红同学为了测一只正在工作的电饭锅的实际电功率，她关闭了家中其它所有电器，此时她家标有“3000r/kW·h”字样的电能表每分钟转过30圈，则这只电饭锅工作时的实际功率为______W。
17．小星学习电功率知识后，想利用电能表测量家中电饭锅工作时的实际功率。他仔细观察了家中的电能表，表盘参数如图所示，则小星家允许加载的用电器的最大总功率为___________。他关闭家中其他用电器，只让电饭锅工作，发现电饭锅工作，电能表转盘转过60转，则该电饭锅的实际功率为___________。
18．灯L1、L2分别标有“3V 0.75W”和“3V 1.5W”字样，通过L1、L2的电流随其两端电压变化的图像如图所示。若将L1、L2并联接在3V电源两端，则电路消耗的总功率为_______W；若将灯L1与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L1功率的2倍时，L1的功率为P1；若将灯L2与滑动变阻器串联接在6V电源两端，调节滑片，当滑动变阻器的功率是L2功率的3倍时，L2的功率为P2，则P1:P2=_______。
19．小明家的电能表如图所示，他要用电能表和秒表测某一用电器的实际电功率。在用电高峰时，他只让规格为“220V 1000W”的电热水壶单独工作，测得在200s内电能表的转盘恰好转81圈。此时该电热水壶的实际功率 ______ W，实际电压 ______ V。（假设电水壶电阻不变）。
20．如图所示电路中，R1、R3是定值电阻，R2是滑动变阻器，最大值为R0，a、b为两端端点，电源电压为12V且保持不变。当开关S、S1闭合，滑片距b端为ab总长度的三分之二时，R1两端电压为U1，变阻器R2的功率为P2；当开关S、S2闭合，滑片移到b端时，R2两端电压为U2'，电阻器R3的功率为P3。已知：R1︰R3=2︰1，U1︰U2'=8︰9，P3=0.9W，则R1︰R0=_________，P2大小为_________W。
三、综合题
21．阅读短文，回答问题：
××系列电饼铛产品说明书
一、产品特点
①上下铛可同时加热，下铛也可单独加热，加工食品时可根据用户需要双面或单面烙制。
②产品有低锅沿，高锅沿。低锅沿适合烙制大饼：高锅沿适合烙制水煎包。
③上下钻结构严密，在烙制食品过程中基本不失水分，烙熟的食品松软适度，美味可口。
二、安装须知
①额定电压220V，工作电压可在额定电压基础上±10%浮动。
②使用前须将锅体外壳通过导线接地，勿将接地线接在自来水管道上。
③应配备保险装置和漏电保护器，选用相匹配的导线按要求接通电源。
三、注意事项
①搬运应轻抬轻放，以免损坏内部电器元件。
②不使用时，除关闭机上开关外，还需断开总电源，以免意外发生。
③经常保持铛体和机箱清洁干净，以免降低电器绝缘性能，严禁用水冲刷。
四、常见故障和维修方法
故障现象 可能原因 排除方法 故障现象 可能原因 排除方法
接通电源，保险丝立即烧断 保险丝太细 更换适当的保险丝 不热 加热器损坏 更换新线
微量漏电 保险引线短路 检查引线更换新线 调温器触点接触不良 更换加热器
受潮 接好地线，通电加热五分钟以上 更换或修理调温器
（1）在用电高峰时，实际电压为210V，该电饼铛能否使用________；
（2）使用前，须将金属箱体接地是为了防止________时发生触电事件；
（3）上下铛结构严密，烙制的食品松软适度，是因为烙制过程中减少了水分的________（填物态变化的名称），防止水分大量散失到空气中；
（4）电饼铛受潮有微量漏电，可通电加热五分钟以上进行排除，其道理是利用________________。
22．如图甲所示是家用保温式电饭锅，如图乙所示是该电饭锅的电路原理图，S是手动、温控一体开关，必须用外力按下才能闭合，但当锅底温度达到103℃以上时，会自动弹起、断开进入保温状态。已知R2=202Ω，电饭锅的额定加热功率为1210W。
(1)开关S断开时，电饭锅处于______（选填“加热”或“保温”）状态、电饭锅利用了电流______效应；
(2)当电饭锅处于正常加热状态时，电路中的电流是多大 ( )
(3)当电饭锅处于保温状态时，保温功率是多大 ( )
23．如图甲所示是某家用多功能电炖锅，深受消费者认可和青睐。它有三段温控功能：高温炖，中温煮和低温熬，图乙是它的简化电路图，已知R2=121Ω，下表是该电炖锅的部分参数。【，】
（1）当S1闭合，S2接A时，电炖锅处于________（选填“高温炖”、“中温煮”或“低温熬”）。
（2）求R1的阻值________和高温炖时的功率________；
（3）在标准大气压下，使用高温炖将初温是52℃的一锅水烧开，若电炖锅高温炖时加热效率为80％，求烧开一锅水需要的时间________。
项目 参数
电源电压（V） 220
中温煮功率（W） 400
高温炖功率（W）
容积（L） 1
24．小明家的电能表及其空气开关（流过它的电流超过其额定电流一段时间，会自动切断电路）如图所示。
（1）该家庭电路长时间正常供电时，流过P处的电流最大不超过_________A；
（2）房间的开关S同时控制两个“220V　40W”灯泡。S闭合时，两灯都正常发光。在图中，根据安全用电的要求，把电路连接完整；( )
（3）电能表上的“5A”是该电能表的标定电流。资料显示，电能表的启动电流是标定电流的0.5％；流过电能表的电流低于启动电流时，电能表不能记录用电器消耗的电能。若单独使用“220V 5W”的老式白炽灯，灯正常发光足够长的时间，请通过计算（结果保留三位小数），说明此电能表能否记录其消耗的电能？( )
25．如图是一个电热器的工作原理图，电热器内有三个阻值分别为R1＝R2＝120Ω，R3＝100Ω的发热电阻。它用一个旋转开关可以实现电热器多档位工作的要求，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通。
（1）为安全起见，需在电路中安装一总开关，该开关最好应安装在图中A、B中的______点处；旋钮开关旋到位置C、D、E中的______时电功率最大。
（2）该电热器正常工作，旋钮开关旋到位置C时，电功率为多少？
（3）该电热器正常工作，旋钮开关旋到位置E时，通电8min产生的热量是多少？
26．小华同学做“测定小灯泡的电功率”实验，实验器材齐全且完好，电源电压有2伏、4伏、6伏、8伏四档，滑动变阻器有、两个（标有“ ，”字样、标有“ ，”字样），待测小灯标有“”字样。小华选用电源电压为6伏档，并选取一个变阻器进行实验。他正确连接电路且实验步骤正确，闭合电键时，发现小灯泡发光较亮，电压表、电流表的示数分别如图（a）、（b）所示。
（1）小华在实验中选用的变阻器是“”或“ ”，请通过计算说明；
（2）小华经过思考后调整了部分实验器材，能使小灯正常发光，那么小华是如何判断小灯正常发光的；
（3）如果小华保留了原有的变阻器，调整了其它的实验器材后，当滑片移动到中点时小灯恰好正常发光，求出该小灯泡的额定功率。（写出计算过程）
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
A．人不接触带电体，也可能触电，如高压电弧触电，故A错误；
B．电线使用年限过长，绝缘皮破损，零、火线有可能接触，会造成短路，故B正确；
C．试电笔在使用时，笔尖接触被测的导线，手指接触金属笔卡，若接触火线，氖管会发光，故C错误；
D．安装空气开关是防止电流过大而采取的安全措施，漏电保护器是防止漏电而采取的安全措施，故D错误。
故选B。
2．A
【详解】
A．三脚插头较长的那只脚是接地线的，把用电器接入电路的同时把用电器的外壳与大地连接起来，防止因外壳带电引发触电事故，所以三脚插头较长的那只脚是有用的，故A错误，符合题意；
B．保险装置、插座、家用电器都是有寿命的，达到使用寿命应及时更换，否则会发生安全事故，出现人体触电或者引发火灾，故B正确，不符合题意；
C．更换家庭电路中的灯泡、搬动用电器前，为了防止人体触电，应断开电源开关，故C正确，不符合题意；
D．当家庭电路起火时，应先断开电路再灭火，不能先灭火，再断开电路，否则会人体触电，故D正确，不符合题意。
故选A。
3．A
【详解】
A．一般卧室的高度为3m，空气的密度为，一间卧室中空气的质量约为
约为60kg，故A符合题意；
B．电饭锅正常焖饭时，工作电流在5A左右，使用的加热档功率约为
故B不符合题意；
C．中学生的身高在160cm左右，课桌的高度大约为中学生的身高的一半，故在80cm左右，故C不符合题意；
D．家用节能灯的功率在10W左右，根据可得
故D不符合题意。
故选A。
4．B
【详解】
两根相同的电阻丝,设电阻为R,第一次将它们并联接入电路,总电阻为；第二次将它们串联接入同一电路，总电阻为2R，两次接入同一电路,所以电源电压相等,通电时间相同,由公式W＝t可知：消耗电能与电阻成反比，电阻变为原来的4倍，热量则变为原来的四分之一．故B正确，ACD错误．故选B.
【点睛】
根据电阻的串联和并联求出两种情况下电路中的电阻之比，再根据W＝t求出相同时间内两种情况下消耗电能之比．
5．A
【详解】
A．在家庭电路中，为安全用电，在更换灯泡时，要断开开关，使灯泡、灯座和火线脱离，故A正确；
B．含杂质的水是导体，且潮湿的手电阻小，用潮湿的手拨动电器设备的开关容易触电，非常危险，故B错误；
C．家用电器电线绝缘皮破损，漏出里面的金属导线，人不注意时，非常容易造成触电事故，应及时更换新的电线，故C错误；
D．空气开关自动断开是因为家庭电路电流过大造成的。引起电流过大的原因一是短路；二是过载，故D错误。
故选A。
6．B
【详解】
A．电冰箱接入三孔插座后其外壳与地线相连，故A错误；
B．断开开关S时，A点带电，B点不带电，用试电笔接触A点氖管，发光，接触B点氖管不会发光，故B正确；
C．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路，故C错误；
D．保险丝烧断后不可以用铜丝代替，铜丝的熔点较高，电路电流过高时，铜丝可能不会烧断，起不到保护作用，故D错误。
故选B。
7．C
【详解】
A．电能表是测量家庭电路中消耗电能多少的仪表，不是测电功率的仪表，故A错误；
BD．电能表显示数字中最后一位是小数，单位为kW·h，图中电能表示数为20.0kW·h，表示它所测量的电路消耗了20.0kW·h的电能，故BD错误；
C．电灯正常工作的电功率
P=100W=0.1kW
灯正常工作10h消耗的电能
W=Pt=0.1kW×10h=1kW·h
“720r/(kW·h)”表示电路中每消耗1kW·h的电能，电能表的转盘转过720圈，所以，只将一盏标有“220V，100W”的电灯接在电路中，正常工作10h，转盘转720圈，故C正确。
故选C。
8．B
【详解】
A．夏天用电风扇吹风，加快了空气流动，促进了汗液的蒸发，由于蒸发是吸热的，所以人感到凉快，但不是电风扇减小空气的内能。故A错误；
B．用水作汽车发动机冷却剂，是因为水的比热容较大，同种情况下水吸收的热量多，故B正确；
C．甲物体传递了热量给乙物体，说明甲物体的温度高，但内能不一定大，故C错误；
D．家庭照明电路电压为220V，远远高于人体安全电压值不高于36V，故D错误。
故选B。
9．A
【详解】
A．接入三孔插座能使用电器金属外壳接地，防止由于用电器的外壳带电而使人发生触电事故，故A正确；
B．保险丝熔断，可能是发生了短路，也可能是用电器总电功率过大，故B错误；
C．在家庭电路中，为了安全，一般把开关接在火线和用电器之间，故乙处接开关、甲处接灯，故C错误；
D．A点与零线接通，B点与零线接通，C点与火线接通，用试电笔测试时，A点氖管不发光，B点氖管不发光，C点氖管发光，故D错误。
故选A。
10．B
【详解】
A．普通中学生的质量约为50kg，故A不符合题意；
B．成年人的正常步行速度约为
4km/h=4×m/s≈1.1m/s
故B符合题意；
C．人的正常体温约为37℃，故C不符合题意；
D．日光灯管的功率约为40W，故D不符合题意。
故选B。
11．C
【详解】
A．由图像乙可知，灯泡L的电阻随着电流的增大而增大，故A错误；
B．从图甲中可以看出，电阻与灯泡串联。从图乙中可以看出，当电阻电压为4V时，灯泡电压为2V，灯泡与电阻的电压之和正好等于6V，此时电路的电流为0.4A，灯泡L的实际阻值为
故B错误；
C．灯泡L的实际功率为
故C正确；
D．定值电阻R实际功率为
故D错误。
故选C。
12．D
【详解】
A．教室电路属于家庭电路，电压保持220V不变，故A错误；
B．教室内各用电器是并联，因此关掉一盏灯后总电阻变大，故B错误；
C．总功率等于各用电器功率之和，关掉一盏灯后总功率减小，故C错误；
D．关掉一盏灯后总功率减小，总电压不变，因此总电流变小，故D正确；
故选D。
13．B
【详解】
由P=UI得，甲灯泡的额定电流为
乙灯泡的额定电流为
由欧姆定律得，甲灯泡的电阻为
乙灯泡的电阻为
A．若两灯正常工作，即电流都为0.5A，因为它们的额定电压不同，所以甲、乙灯泡必须串联，故A正确，A不符合题意；
B．若两灯串联，电流相同，乙的电阻大，根据W=I2Rt知，在相同时间内电流通过乙灯泡做的功多，故B错误，B符合题意；
C．若两灯串联，电流相同，乙的电阻大，根据P=I2R知，乙的实际功率大，电流通过乙灯泡做功较快，故C正确，C不符合题意；
D．若两灯并联，电路两端允许加的最大电压与额定电压小的用电器的电压相同，即电路两端允许加的最大电压是6V，故D正确，D不符合题意。
故选B。
14．D
【详解】
由图可知，电阻R1和滑动变阻器R2串联，电压表测量R1两端的电压，电流表测量电路中的电流。
A．电压表量程为，电流表量程为，滑动变阻器的规格为“”，当通过电路的最大电流是0.5A，电压表的示数为
U1=IR1=0.5A×10Ω=5V＞3V
所以当电压表的示数为3V时，通过电路的电流最大，最大电流为
电路消耗的最大总功率为
P最大=UI最大=6V×0.3A=1.8W
故A错误；
B．变阻器连入电路的电阻最大时，电路的总电阻最大，通过电路的电流最小，最小电流为
=0.2A
电流表示数的变化范围为，故B错误；
C．通过电路的最大电流是0.3A，电路的总电阻
滑动变阻器接入电路的最小阻值
R2最小=R总-R1=20Ω-10Ω=10Ω
故C错误；
D．电阻消耗的最大功率为
P1=I最大2R1=(0.3A)2×10Ω=0.9W
故D正确。
故选D。
15．C
【详解】
根据电路图可知，定值电阻R1、滑动变阻器 R2串联，电压表测量滑动变阻器R2两端电压，电流表测量电路电流；
A．因串联电路两端总电压等于各部分电压之和，所以电压表示数为2V时，定值电阻两端电压
定值电阻的阻值
故A错误；
B．滑片P向右移动，滑动变阻器接入电路的阻值增大，电路中的电流减小，电流表的示数减小，定值电阻两端的电压减小，由于电源电压不变，滑动变阻器两端的电压增大，电压表、示数都增大，故B错误；
C．滑片P移至变阻器中点时，R1和R2的阻值相同，定值电阻R1、滑动变阻器 R2串联，通过两个电阻的电流相同，由可知，R1和R2的功率相等，故C正确；
D．当R1和R2的阻值相同都为10Ω时，电压表两端的电压为3V，如果再增大滑动变阻器的阻值，电压表的示数将超过量程，因此滑动变阻器最大阻值为10Ω；由于滑动变阻器R2规格为“20Ω 0.5A”，电路中的最大电路为0.5A，此时滑动变阻器的阻值
为保证电路安全，滑动变阻器阻值可调节范围为2～10Ω，故D错误。
故选C。
16． 电功 82 600
【详解】
[1]电能表是测量电功（消耗电能）的仪表。
[2]这个月家里用的电能为
[3]“3000r/（kW·h）”表示电路中每消耗1kW·h的电能，电能表的转盘转3000转，当转盘转动30圈时，消耗的电能
这只电饭锅工作时的实际功率
17． 4400 600
【详解】
[1]由图可知，该电能表的工作电压为220V，电能表允许通过的最大电流为20A，所以小星家允许加载的用电器的最大总功率为
[2]电饭锅工作，电能表转盘转过60转，该过程中消耗的电能为
该电饭锅的实际功率为
18． 2.25 16∶21
【详解】
[1]若将L1、L2并联接在3V电源两端，两端电压相同，通过L1、L2的电流分别为0.25A、0.5A，则电路消耗的总功率为
[2]若将灯L1与滑动变阻器串联接在6V电源两端，电路中电流处处相等，当滑动变阻器的功率是L1功率的2倍时，L1的功率为P1，此时根据P=UI可知，灯L1两端电压为电源电压的三分之一即2V，由图可知电流为0.2A，则
同理，若将灯L2与滑动变阻器串联接在6V电源两端，当滑动变阻器的功率是L2功率的3倍时，L2的功率为P2，灯L2两端电压为电源电压的四分之一即1.5V，由图可知电流为0.35A，则
则
19． 810 198
【详解】
[1]由电能表参数可知，电能表消耗一度电，转盘转1800圈，则200s内电能表的转盘恰好转81圈消耗的电能
该电热水壶的实际功率
[2]电水壶电阻不变，由可得电水壶电阻
则实际电压
20． 2︰3 1.6
【详解】
[1][2]当开关S、S1闭合，R1、R2串联在电路中，滑片距b端为ab总长度的三分之二时即接入三分之一阻值，R1两端电压为U1，电路电流为
则
当开关S、S2闭合，R3、R2串联在电路中，滑片移到b端时接入最大阻值，R2两端电压为U2'，电阻器R3的功率为P3，电路中电流为
则
已知R1︰R3=2︰1，U1︰U2'=8︰9，则
解得
或（舍去）
已知U1︰U2'=8︰9、P3=0.9W，则
解得
变阻器R2的功率为P2为
21． 能 漏电 汽化 电流热效应
【详解】
（1）[1]依题意得，该电饼铛的额定电压为220V，在用电高峰时，实际电压为210V，小于额定电压，该电饼铛能使用。
（2）[2]金属箱体是导体，会导电，使用前，须将金属箱体接地是为了防止漏电时发生触电事件。
（3）[3]上下铛结构严密，烙制的食品松软适度，是因为烙制过程中减少水分吸热汽化成的水蒸气，使烙制食品的过程中基本不失水分，外黄里嫩。
（4）[4]电饼铛受潮有微量漏电，可通电加热五分钟以上进行排除，其道理是利用电流热效应，即通电过程中，电饼铛中的导线有电流通过，电流做功，将电能转化为内能，产生热量，水分吸热汽化。
22． 保温 热 5.5A 200W
【详解】
(1)当开关S断开时，电路阻值较大，由可知此时功率较小，为保温档。电饭锅工作主要应用了电流热效应。
(2)当电饭锅正常加热工作时，其电流大小为
(3)当开关S闭合时为加热挡，此时只有R1接入电路，可求其电阻为
则保温档时功率为
答：(1)开关S断开时，电饭锅处于保温状态，电饭锅利用了电流热效应。
(2)当电饭锅处于正常加热状态时，电路中的电流是5.5A。
(3)当电饭锅处于保温状态时，保温功率是200W。
23． 中温煮
【详解】
（1）[1]根据电路图，当两电阻串联时，总电阻最大，根据电功率的计算公式可知，此时功率最小，为低温熬；当两电阻并联时，总电阻最小，同理此时功率最大，为高温炖；当S1闭合，S2接A时，R2短路，电路为R1的简单电路，此时电炖锅处于中温煮。
（2）[2]当S1闭合，S2接A时，R2短路，电路为R1的简单电路，所以R1的阻值为
[3]高温炖时，当S1闭合，S2接B时，两电阻并联，所以此时的总功率为
（3）[4]水的质量为
水吸收的热量为
消耗的总电能为
所需要时间为
24． 30 见解析
【详解】
（1）[1]由电能表的参数可知，该电能表允许通过的最大电流为40A，而空气开关的额定电流为30A，所以电路长时间供电时，P处的电流最大不超过30A。
（2）[2]房间的两个灯泡工作时互不影响，是并联在电路中，而开关同时控制两灯，接在干路上，且开关接在火线与灯泡之间，作图如下：
（3）[3]由题意知，电能表的启动电流
I=0.5%I标定=0.5%×5A=0.025A
白炽灯正常工作时的电流
所以此电能表不能记录白炽灯消耗的电能。
25． B E
(2) 220W；(3) 193600J
【详解】
(1) [1][2]为了安全，开关应该安装在火线上，故开关应该安装在B处；旋钮开关旋到位置C时，R1与R3串联，总电阻为两电阻之和，旋钮开关旋到位置D，R2与R3并联，再与R1串联，而接E时，只有R1接入，此时总电阻最小，根据电功率，可知当总电阻最小时，功率最大，故旋钮开关旋到位置E时，功率最大。
(2) 旋钮开关旋到位置C时，R1与R3串联，总电阻为
此时的电功率为
(3) 该电热器正常工作，旋钮开关旋到位置E时，R1单独工作，此时产生的热量为
答：(2) 旋钮开关旋到位置C时，电功率为多少220W；
(3) 旋钮开关旋到位置E时，通电8min产生的热量是。
26．（1）滑动变阻器；（2）当电压表示数为时，表明小灯正常发光；（3）
【详解】
(1)当小灯泡发光较亮，根据b图可知，此时小灯泡的电压为2.8V，滑动变阻器分担的电压为
此时滑动变阻器接入的阻值为
小华选择的是滑动变阻器 。
(2)当小灯泡达到额定电压时，正常发光，故当电压表示数为时，表明小灯正常发光。
(3)由于电源电压为6V，滑动变阻器全部接入，此时小灯泡的电压还是高于额定电压，再不改变滑动变阻器的情况下，只能更换电源，又由于需要测量小灯泡的额定功率，即小灯泡的电压要能达到2.5V，故电源电压只能选择4V，此时小灯泡的额定电流为
该小灯泡的额定功率
答：(1) 小华在实验中选用的A变阻器；
(2) 当电压表示数为时，表明小灯正常发光；
(3) 小灯泡的额定功率为。
