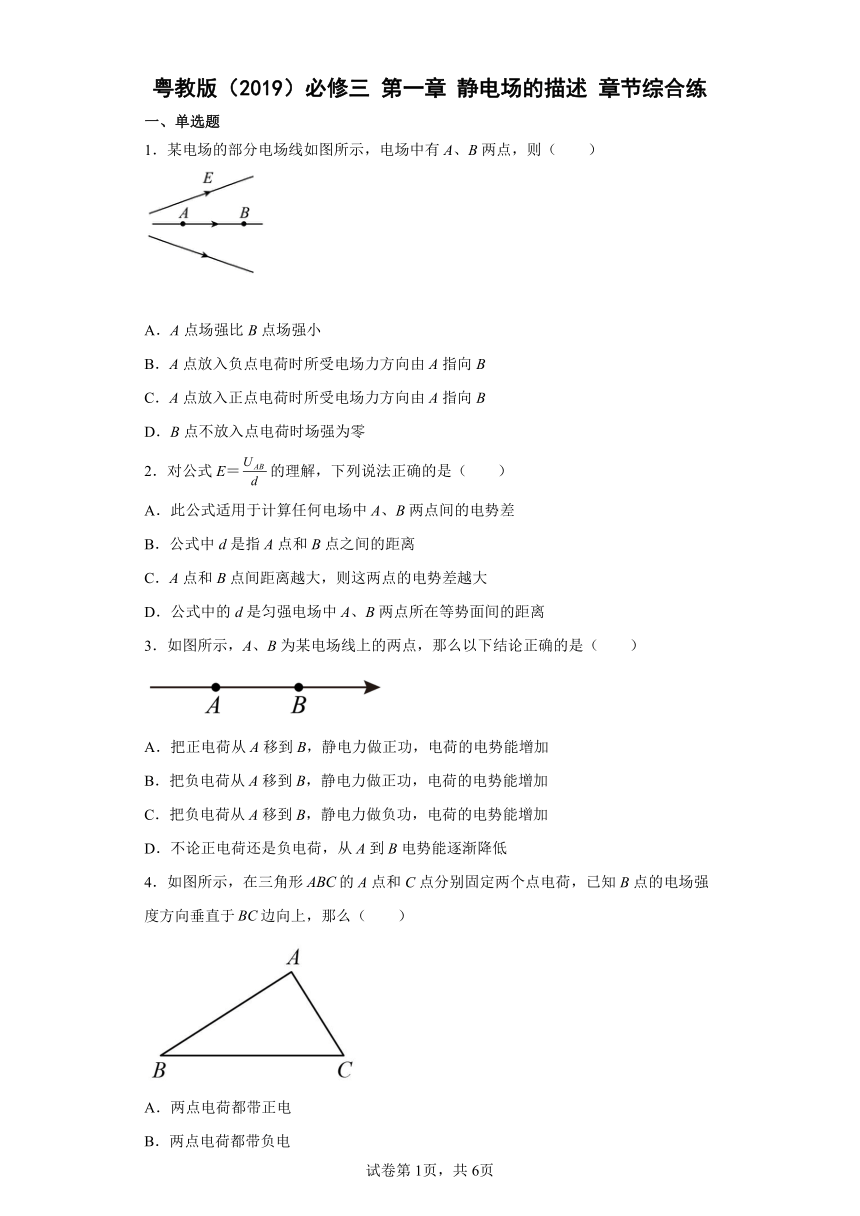

粤教版（2019）必修三 第一章 静电场的描述 章节综合练
一、单选题
1．某电场的部分电场线如图所示，电场中有A、B两点，则（　　）
A．A点场强比B点场强小
B．A点放入负点电荷时所受电场力方向由A指向B
C．A点放入正点电荷时所受电场力方向由A指向B
D．B点不放入点电荷时场强为零
2．对公式E＝的理解，下列说法正确的是（　　）
A．此公式适用于计算任何电场中A、B两点间的电势差
B．公式中d是指A点和B点之间的距离
C．A点和B点间距离越大，则这两点的电势差越大
D．公式中的d是匀强电场中A、B两点所在等势面间的距离
3．如图所示，A、B为某电场线上的两点，那么以下结论正确的是（　　）
A．把正电荷从A移到B，静电力做正功，电荷的电势能增加
B．把负电荷从A移到B，静电力做正功，电荷的电势能增加
C．把负电荷从A移到B，静电力做负功，电荷的电势能增加
D．不论正电荷还是负电荷，从A到B电势能逐渐降低
4．如图所示，在三角形的A点和C点分别固定两个点电荷，已知B点的电场强度方向垂直于边向上，那么（　　）
A．两点电荷都带正电
B．两点电荷都带负电
C．A点的点电荷带正电，C点的点电荷带负电
D．A点的点电荷带负电，C点的点电荷带正电

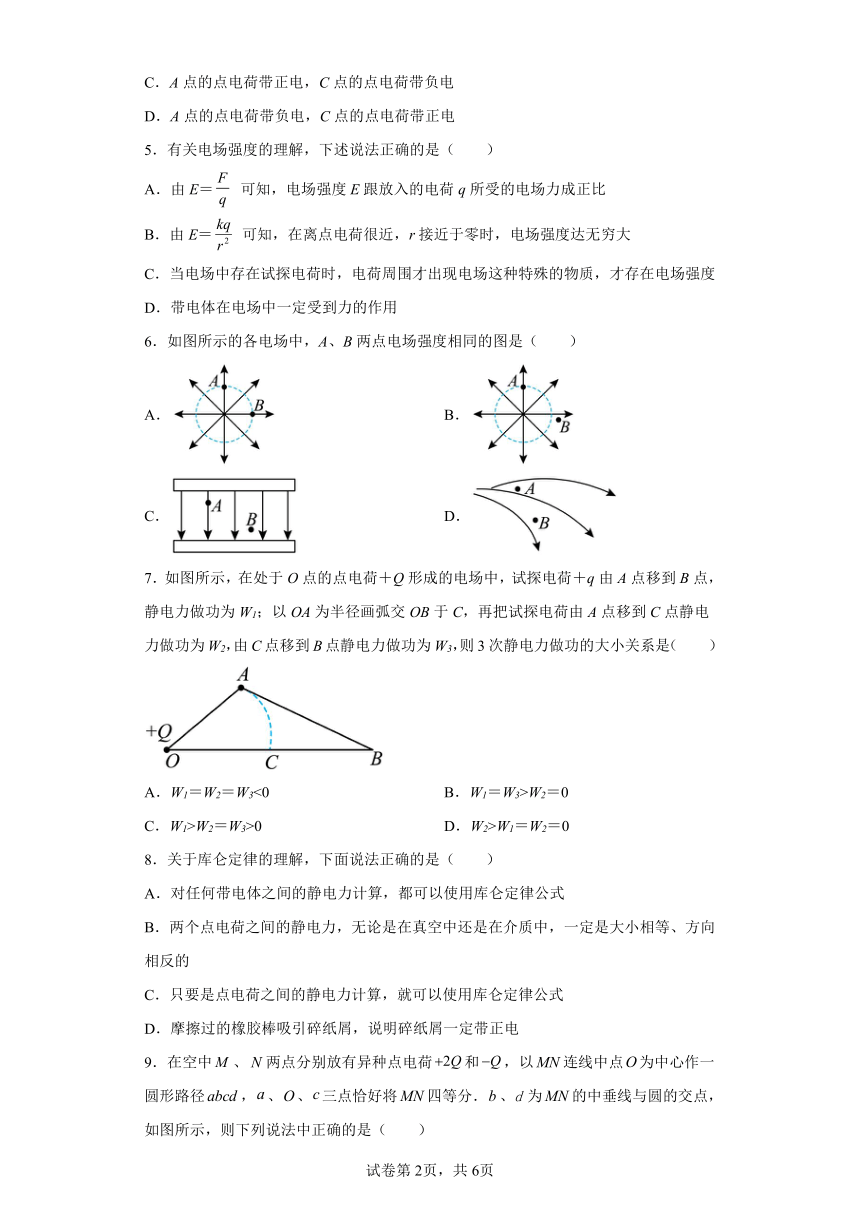

5．有关电场强度的理解，下述说法正确的是（　　）
A．由E＝ 可知，电场强度E跟放入的电荷q所受的电场力成正比
B．由E＝ 可知，在离点电荷很近，r接近于零时，电场强度达无穷大
C．当电场中存在试探电荷时，电荷周围才出现电场这种特殊的物质，才存在电场强度
D．带电体在电场中一定受到力的作用
6．如图所示的各电场中，A、B两点电场强度相同的图是（　　）
A． B．
C． D．
7．如图所示，在处于O点的点电荷＋Q形成的电场中，试探电荷＋q由A点移到B点，静电力做功为W1；以OA为半径画弧交OB于C，再把试探电荷由A点移到C点静电力做功为W2，由C点移到B点静电力做功为W3，则3次静电力做功的大小关系是（　　）
A．W1＝W2＝W3<0 B．W1＝W3>W2＝0
C．W1>W2＝W3>0 D．W2>W1＝W2＝0
8．关于库仑定律的理解，下面说法正确的是（　　）
A．对任何带电体之间的静电力计算，都可以使用库仑定律公式
B．两个点电荷之间的静电力，无论是在真空中还是在介质中，一定是大小相等、方向相反的
C．只要是点电荷之间的静电力计算，就可以使用库仑定律公式
D．摩擦过的橡胶棒吸引碎纸屑，说明碎纸屑一定带正电

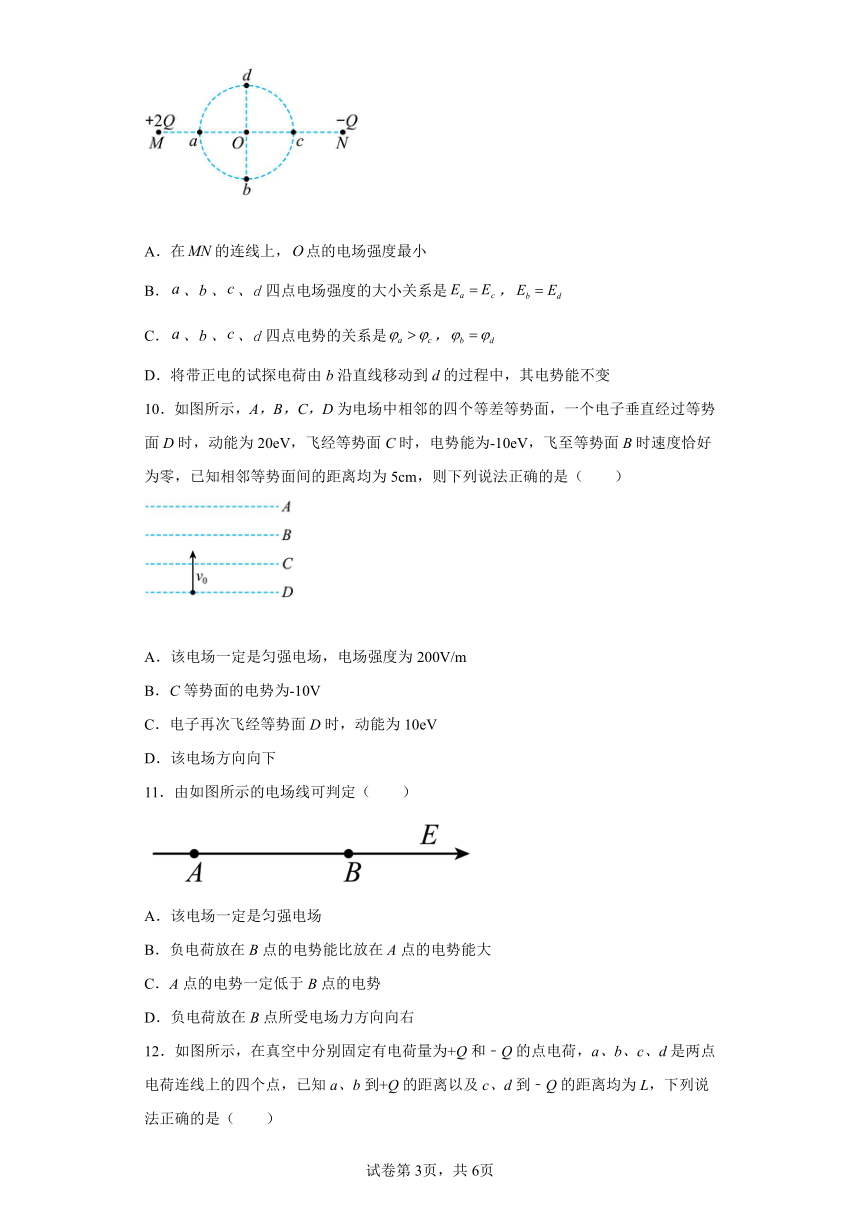

9．在空中、两点分别放有异种点电荷和，以连线中点为中心作一圆形路径，、、三点恰好将四等分．、为的中垂线与圆的交点，如图所示，则下列说法中正确的是（　　）
A．在的连线上，点的电场强度最小
B．、、、四点电场强度的大小关系是，
C．、、、四点电势的关系是，
D．将带正电的试探电荷由b沿直线移动到d的过程中，其电势能不变
10．如图所示，A，B，C，D为电场中相邻的四个等差等势面，一个电子垂直经过等势面D时，动能为20eV，飞经等势面C时，电势能为-10eV，飞至等势面B时速度恰好为零，已知相邻等势面间的距离均为5cm，则下列说法正确的是（　　）
A．该电场一定是匀强电场，电场强度为200V/m
B．C等势面的电势为-10V
C．电子再次飞经等势面D时，动能为10eV
D．该电场方向向下
11．由如图所示的电场线可判定（　　）
A．该电场一定是匀强电场
B．负电荷放在B点的电势能比放在A点的电势能大
C．A点的电势一定低于B点的电势
D．负电荷放在B点所受电场力方向向右

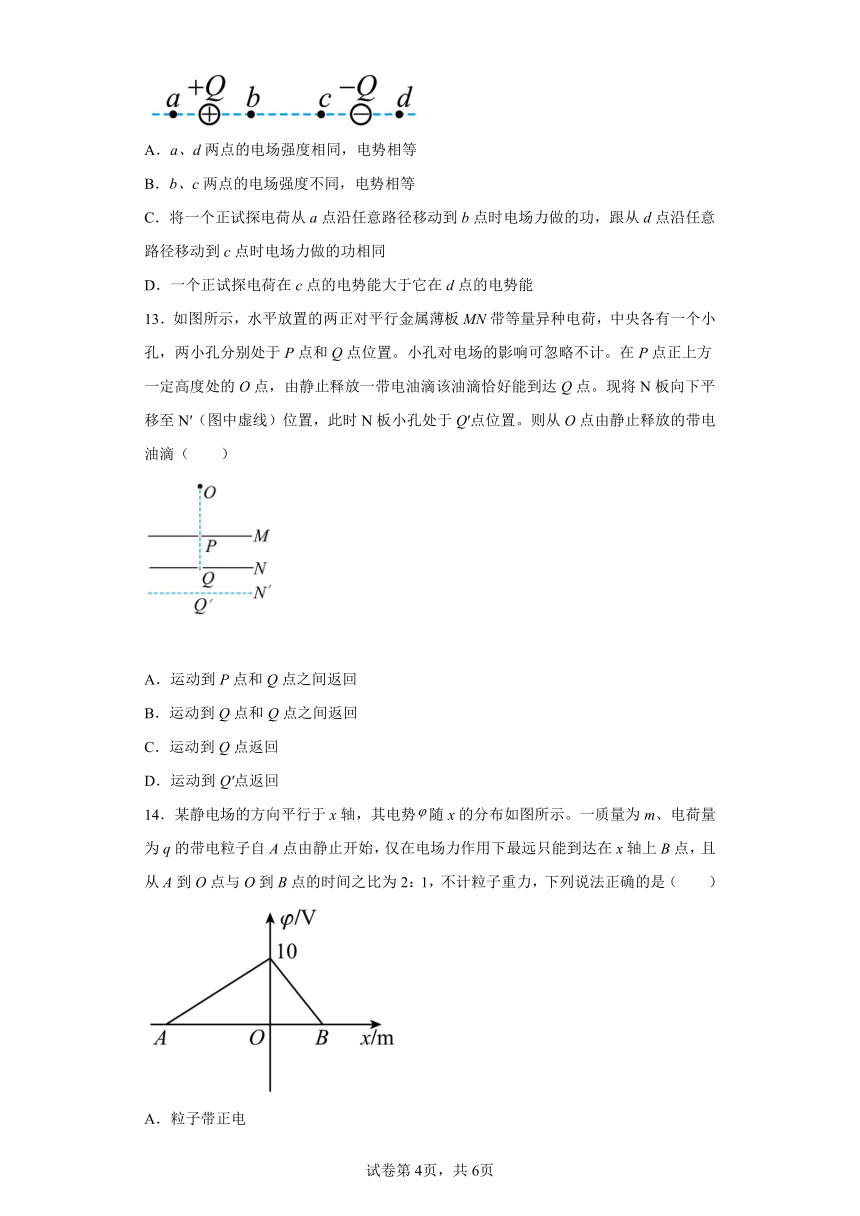

12．如图所示，在真空中分别固定有电荷量为+Q和﹣Q的点电荷，a、b、c、d是两点电荷连线上的四个点，已知a、b到+Q的距离以及c、d到﹣Q的距离均为L，下列说法正确的是（　　）
A．a、d两点的电场强度相同，电势相等
B．b、c两点的电场强度不同，电势相等
C．将一个正试探电荷从a点沿任意路径移动到b点时电场力做的功，跟从d点沿任意路径移动到c点时电场力做的功相同
D．一个正试探电荷在c点的电势能大于它在d点的电势能
13．如图所示，水平放置的两正对平行金属薄板MN带等量异种电荷，中央各有一个小孔，两小孔分别处于P点和Q点位置。小孔对电场的影响可忽略不计。在P点正上方一定高度处的O点，由静止释放一带电油滴该油滴恰好能到达Q点。现将N板向下平移至N′（图中虚线）位置，此时N板小孔处于Q′点位置。则从O点由静止释放的带电油滴（　　）
A．运动到P点和Q点之间返回
B．运动到Q点和Q点之间返回
C．运动到Q点返回
D．运动到Q'点返回
14．某静电场的方向平行于x轴，其电势随x的分布如图所示。一质量为m、电荷量为q的带电粒子自A点由静止开始，仅在电场力作用下最远只能到达在x轴上B点，且从A到O点与O到B点的时间之比为2：1，不计粒子重力，下列说法正确的是（　　）
A．粒子带正电
B．从A到B点，电势一直降低
C．AO段图线与OB段图线的斜率的绝对值之比为1：2
D．从A运动到B的过程中粒子的电势能先增加后减小
15．如图所示，一半径为R的绝缘圆环上，均匀地分布着电荷量为Q的电荷，在垂直于圆环平面的对称轴上有一点P，它与环心O的距离OP＝L。静电力常量为k，关于P点的场强E，下列四个表达式中有一个是正确的，请你根据所学的物理知识，通过一定的分析，判断下列表达式正确的是(　　)
A．E＝ B．E＝
C．E＝ D．E＝
二、填空题
16．电势定义：电荷在电场中某一点的______与它的______的比值。
17．在电场中把电荷量为的正电荷从A点移到点，电场力做了的正功，再从点移到点，电场力又做了的负功。则A、C两点电势差_______；若选点为参考点，则A点的电势_______。
18．摩擦起电和感应起电
（1）摩擦起电：当两种物质组成的物体互相摩擦时，一些受束缚较弱的电子会转移到另一个物体上，于是，原来电中性的物体由于得到电子而带___________电，失去电子的物体则带___________电。
（2）感应起电：当一个带电体靠近导体时，由于电荷间相互吸引或排斥，导体中的自由电荷便会趋向或远离带电体，使导体靠近带电体的一端带___________电荷，远离带电体的一端带___________电荷，这种现象叫作静电感应。利用___________使金属导体带电的过程叫作感应起电。
三、解答题
19．某电场中有A、B、C三点，三点的电势分别是φA＝5V，φB＝-2V，φC＝0，现有一电荷量q＝-2×10-6 C的点电荷P，求：
（1）该点电荷在A、B、C三点的电势能各为多大？
（2）若将P从A移到B，则静电力做功多少？电势能变化了多少？
（3）若将P从B移到C，则静电力做功多少？电势能变化了多少？
20．把带电荷量的正试探电荷从电场中的A点移动到无穷远处，克服电场力做功，取无穷远处的电势为零。求：
（1）该试探电荷在A点的电势能；
（2）A点电势。
21．如图所示，在场强大小为E的匀强电场中，将电荷量为＋q的点电荷由A点沿直线移至B点，AB间的距离为L，AB方向与电场方向成60°角，求：
（1）点电荷所受电场力的大小；
（2）在此过程中电场力做的功。
22．有一带电荷量q＝－3×10－6 C的点电荷，从电场中的A点移到B点时，克服静电力做功6×10－4 J，从B点移到C点时，静电力做功18×10－4 J。求：
（1）AB、BC、CA间电势差各为多少？
（2）如果B点电势为零，则A、C两点的电势各为多少？电荷在A、C两点的电势能各为多少？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
A．因A点电场线较B点密集，可知A点场强比B点场强大，选项A错误；
B．A点放入负点电荷时，电场力方向与场强方向相反，则所受电场力方向由B指向A，选项B错误；
C．A点放入正点电荷时，电场力方向与场强方向相同，所受电场力方向由A指向B，选项C正确；
D．电场中某点的场强，与该点是否放试探电荷无关，则B点不放入点电荷时场强不变，不为零，选项D错误。
故选C。
2．D
【详解】
公式E＝仅适用于匀强电场中计算a、b两点间的电势差，d表示a、b两点沿电场线方向上的距离，即a、b所在等势面之间的距离，若a、b两点等电势，a、b两点间的距离越大，电势差也不会变，ABC错误，D正确。
故选D。
3．C
【详解】
A．因为正电荷受到的电场力方向由A指向B，所以把正电荷从A移到B，静电力做正功，电荷的电势能减小，故A错误；
BCD．因为负电荷受到的电场力由B指向A，所以把负电荷从A移到B，静电力做负功，电荷的电势能增加，故C正确，BD错误。
故选C。
4．D
【详解】
B点的电场强度方向垂直于边向上，则A点的点电荷在B处的电场强度方向是沿AB指向A，C点的点电荷在B处的电场强度方向是沿BC指向B，这样二者矢量和才能垂直于边向上，如图所示，则分析可知A点的点电荷带负电，C点的点电荷带正电，故D正确，ABC错误。
故选D。
5．D
【详解】
AC．E＝ 是电场强度的定义式，电场强度是反映电场本身特性的物理量，只与电场本身有关，与电场中是否存在试探电荷，及所受的电场力无关，故AC错误；
B．E＝ ，适用于真空中点电荷，在离点电荷很近，r接近于零时，不能看做点电荷，公式不适用，故B错误；
D．电体在电场中一定受到电场力的作用，故D正确。
故选D。
6．C
【详解】
A．A、B是同一圆上的两点，场强大小相等，但方向不同，则电场强度不同，故A错误；
B．A、B场强大小不等，但方向也不同，则电场强度不同，故B错误；
C．A、B是匀强电场中的两点，电场强度相同，故C正确；
D．电场线的疏密表示场强的大小，所以A、B场强不等，故D错误。
故选C。
电场强度是矢量，只有两点的场强大小和方向都相同时，电场强度才相同，根据这个条件进行判断。
7．B
【详解】
点电荷产生的电场中等势线为以O为圆心的同心圆。故AC两点电势相等。试探电荷从A到C，电场力做功为0，即W2=0。试探电荷从A、C两点分别到B点电场力做正功，有
故
W1＝W3>W2＝0
故选B。
8．B
【详解】
AC．库仑定律适用于真空中静止点电荷间静电力的计算，故AC错误；
B．两个点电荷之间的静电力，是作用力和反作用力关系，故无论是在真空中还是在介质中，一定是大小相等、方向相反的，故B正确；
D．摩擦过的橡胶棒吸引碎纸屑，纸屑带正电或不带电都可以，故D错误。
故选B。
9．C
【详解】
A．电场线的疏密表示电场强度的相对大小，由电场线疏密程度可知，假设两电荷带等量异种电荷，在MN的连线上场强最小的位置在O点，因为M点的点电荷带电量为N点带电量的2倍，可知两电荷MN连线上电场强度最小的位置不在O点，应该出现在O点的右侧，故A错误；
B．设Ma=aO=d则
Ea＞Ec
b、d两点由于对称，则有
Eb=Ed
故B错误；
C．沿电场线方向电势降低，故
φa＞φc
根据对称性可知
φb=φd
故C正确；
D．正点电荷沿直线由b运动到d的过程中，只是初末位置的电势能相等，过程中电势能在变化。故D错误。
故选C。
10．A
【详解】
AD．等差等势面是一组均匀的平行线，故一定是匀强电场，电子从D到B过程中，根据动能定理
电场强度
方向向上，故A正确，D错误；
B．电势
故B错误；
C．根据能量守恒可知，回到D时动能不变为20eV，故C错误。
故选A。
11．B
【详解】
A．仅有一条电场线，无法判断电场是否为匀强电场，A错误；
C．沿着电场线的方向电势降低，由此可知
C错误；
B．根据电势能的定义
可知，负电荷在电势越低的位置，电势能越高，负电荷放在B点的电势能比放在A点的电势能大，B正确；
D．负电荷的受力方向与电场强度方向相反，由图可知，B点的电场强度方向向右，负电荷放在B点所受电场力方向向左，D错误。
故选B。
12．D
【详解】
A．根据等量异种电荷电场线的分布特征可知，ad点所在处的电场疏密相同，故ad点的电场强度大小相等，方向都是从右向左，故ad点的电场强度相同，根据等势面的分布特征可知，a的等势面的电势高于d的等势面的电势，即
φa>φb
A错误；
B．根据等量异种电荷电场线的分布特征可知，bc点所在处的电场疏密相同，故bc点的电场强度大小相等，方向都是从左向右，故bc点的电场强度相同，根沿着电场线，电势降低，即
φb>φc
B错误；
C．由图分布可知，a点的电势大于b点的电势，c点的电势高于d点的电势，故将一个正试探电荷从a点移动到b点时电场力做正功，将一个正试探电荷从d点移动到c点时电场力做负功，做功不等，C错误；
D．根据
Ep=qφ
可知正电荷在电势高处的电势能大，故将一个正试探电荷在c点的电势能大于它在d点时电势能，D正确。
故选D。
13．C
【详解】
设OM间的距离为h，MN板间距离为d，由动能定理得
则知电场力做功等于重力做功的大小，将N板向下平移至N′，极板的带电量不变，板间距增大，板间电场不变，仍为E，设油滴在板间下落的最大距离为x，
根据动能定理知，
联立解得
x=d
即油滴运动到Q点返回。ABD错误，C正确。
故选C。
14．C
【详解】
A．根据沿电场线方向，电势降低可知：在x轴负方向上，静电场方向沿x轴负向；在x轴正方向上，静电场方向沿x轴正向，根据题意可知粒子从A点由静止开始先加速后减速到B点，所以粒子在AO段受到的电场力方向向右，与电场线方向相反，所以粒子带负电，故A错误；
B．由图可知从A到B，电势先升高后降低，故B错误；
C．粒子从A点到O点过程中，由静止加速到速度最大，从O点到B点过程中，由速度最大减小到零，从A到O点与O到B点的时间之比2：1，根据加速度定义式可知加速度之比为1：2，根据牛顿第二定律可得
即电场强度之比为1：2，而-x图像的斜率即为电场强度，所以AO段图线与OB段图线的斜率的绝对值之比为1：2，故C正确；
D．由图可知从A到B，电势先升高后降低，所以从A运动到B的过程中粒子的电势能先减少后增加，故D错误。
故选C。
15．D
【详解】
当R＝0时，带电圆环等同一点电荷，由点电荷电场强度计算式可知在P点的电场强度为，将R＝0代入四个选项，只有A、D选项满足；
当L＝0时，均匀带电圆环的中心处产生的电场的电场强度为0，将L＝0代入选项A、D，只有选项D满足，故D正确。
故选D。
【点睛】
做选择题时，运用极限思维可以提高做题速度。
16． 电势能 电荷量
【详解】
[1][2]电荷在电场中某一点的电势能与它的电荷量之比，叫作电场在这一点的电势。
17． －150 50
【详解】
[1]根据电场力做功与电势差的关系可得
[2]同前理可得
由题意可得
18． 负 正 异种 同种 静电感应
【详解】
(1)[1][2]摩擦起电：当两种物质组成的物体互相摩擦时，一些受束缚较弱的电子会转移到另一个物体上，于是，原来电中性的物体由于得到电子而带负电，失去电子的物体则带正电。
(2)[3][4][5]感应起电：当一个带电体靠近导体时，由于电荷间相互吸引或排斥，导体中的自由电荷便会趋向或远离带电体，使导体靠近带电体的一端带异种电荷，远离带电体的一端带同种电荷，这种现象叫作静电感应。利用静电感应使金属导体带电的过程叫作感应起电。
19．（1），，0；（2），；（3），
【详解】
（1）根据电势能决定式得
（2）根据电场力做功的决定式得
根据功能关系得
（3）根据功的公式得
根据功能关系得
20．（1）；（2）
【详解】
（1）由题意可知将试探电荷从A点移动到无穷远处，电场力做功为
即该试探电荷在A点的电势能为
（2）A点电势为
21．（1）qE；（2）
【详解】
（1）匀强电场场强处处相同，大小均为E，点电荷所受电场力的大小
（2）在A到B过程中电场力是恒力，在此过程中电场力做的功
22．（1）200V，-600V，400V；（2）200V，600V，-6×10-4 J，-1.8×10-3 J。
【详解】
（1）电荷由A移向B克服电场力做功即电场力做负功，WAB=-6×10-4 J
电荷由B移到C电场力做正功，
故
UCA=UCB＋UBA=400V
（2）若φB=0，由
UAB=φA-φB
得
φA=UAB＋φB=200 V
由
UBC=φB-φC
得
电荷在A点的电势能
电荷在C点的电势能
