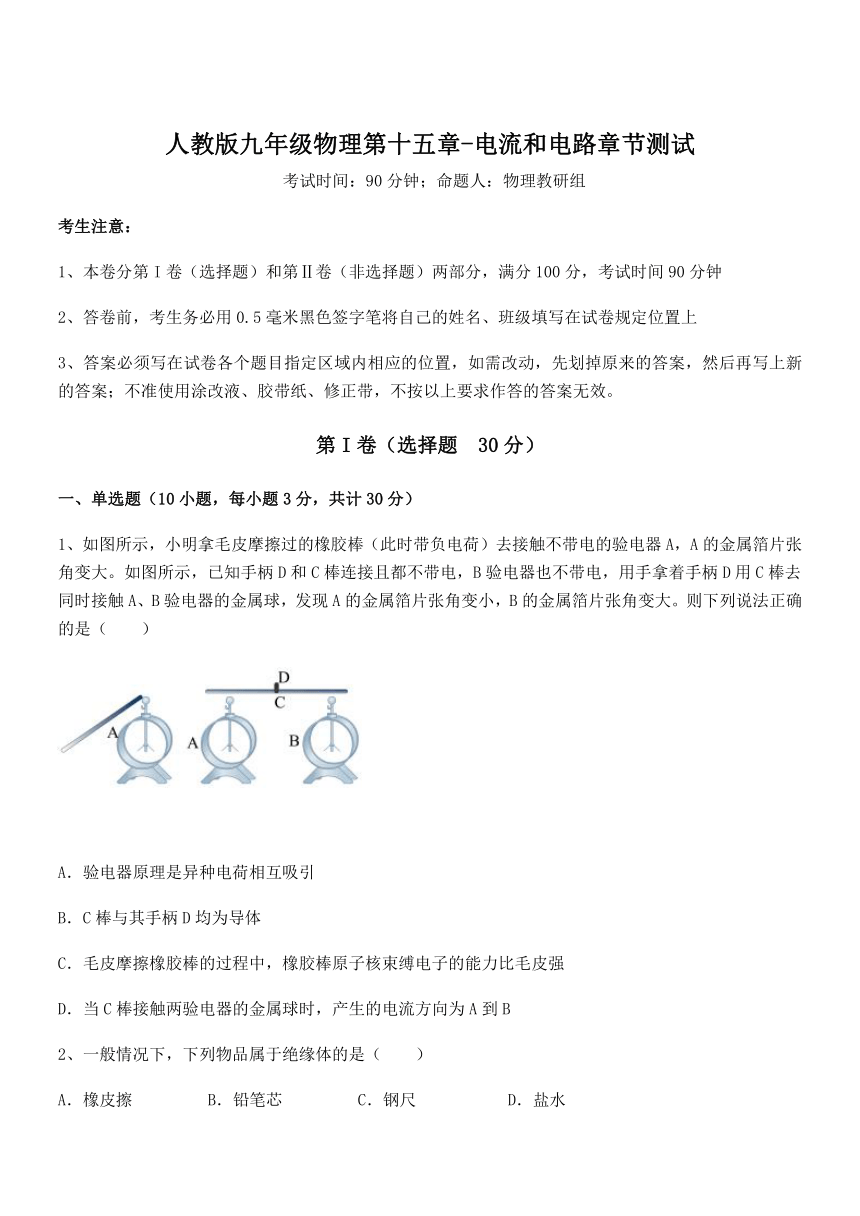

人教版九年级物理第十五章-电流和电路章节测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示，小明拿毛皮摩擦过的橡胶棒（此时带负电荷）去接触不带电的验电器A，A的金属箔片张角变大。如图所示，已知手柄D和C棒连接且都不带电，B验电器也不带电，用手拿着手柄D用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（　　）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．毛皮摩擦橡胶棒的过程中，橡胶棒原子核束缚电子的能力比毛皮强
D．当C棒接触两验电器的金属球时，产生的电流方向为A到B
2、一般情况下，下列物品属于绝缘体的是（　　）
A．橡皮擦 B．铅笔芯 C．钢尺 D．盐水

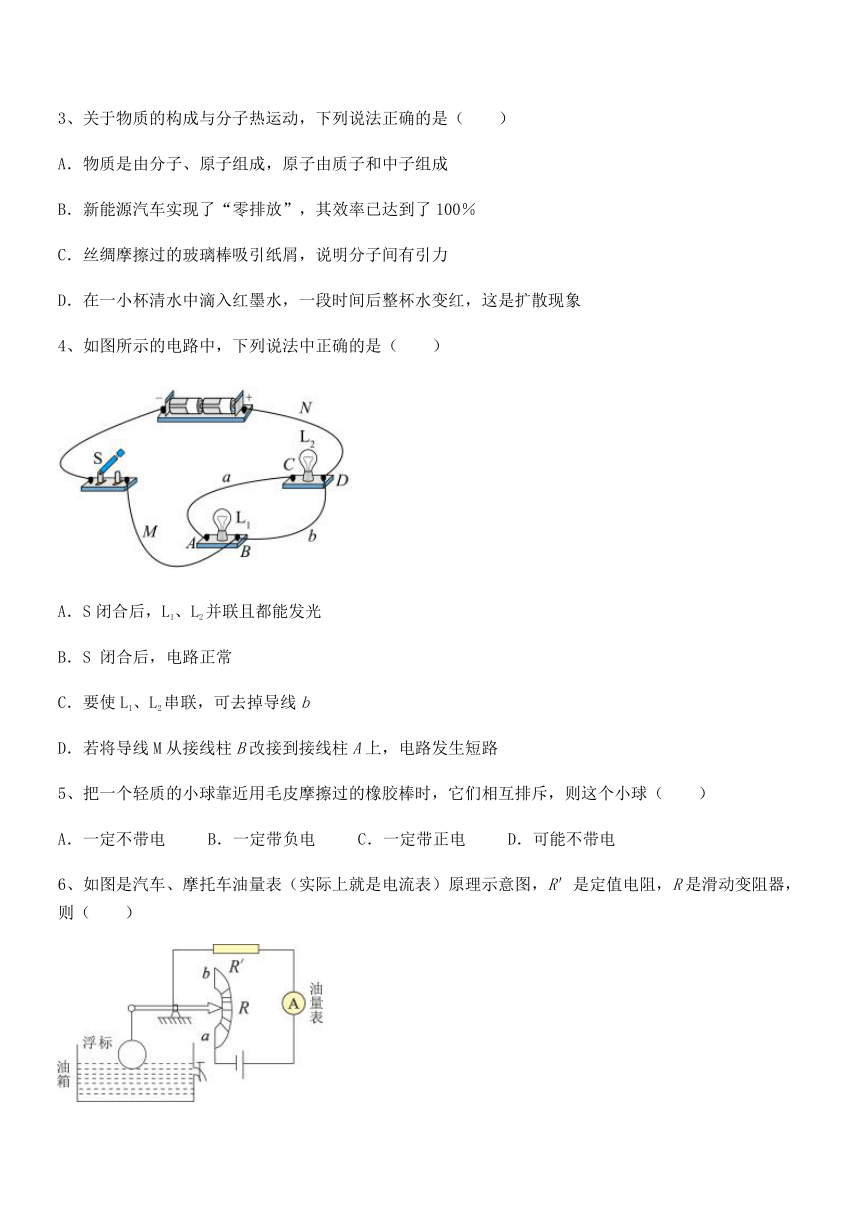

3、关于物质的构成与分子热运动，下列说法正确的是（　　）
A．物质是由分子、原子组成，原子由质子和中子组成
B．新能源汽车实现了“零排放”，其效率已达到了100％
C．丝绸摩擦过的玻璃棒吸引纸屑，说明分子间有引力
D．在一小杯清水中滴入红墨水，一段时间后整杯水变红，这是扩散现象
4、如图所示的电路中，下列说法中正确的是（　　）
A．S闭合后，L1、L2并联且都能发光
B．S 闭合后，电路正常
C．要使L1、L2串联，可去掉导线b
D．若将导线M从接线柱B改接到接线柱A上，电路发生短路
5、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（　　）
A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电
6、如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（　　）
A．油箱加油过满时，电流表将被烧坏
B．燃油全部耗尽时，电流表将被烧坏
C．燃油逐渐消耗时，电流表示数变大
D．向油箱里加油时，电流表示数变大
7、下列关于电流和电路的表述，正确的是（　　）
A．电荷的移动方向就是电流的方向
B．并联电路中各支路的电流大小一定不相等
C．串联电路中电流从正极流向负极的过程中，电流越来越小
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流进
8、下列各组材料中，通常情况下都属于导体的是（　　）
A．金属、陶瓷 B．铅笔芯、自来水 C．玻璃、橡胶 D．盐水、玻璃
9、下列全部属于导体的一组是：（　　）
A．铁、盐水、塑料 B．陶瓷、人体、大地
C．塑料、陶瓷、玻璃 D．金属、人体、盐水
10、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（相当于电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（ ）。
A． B． C． D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）

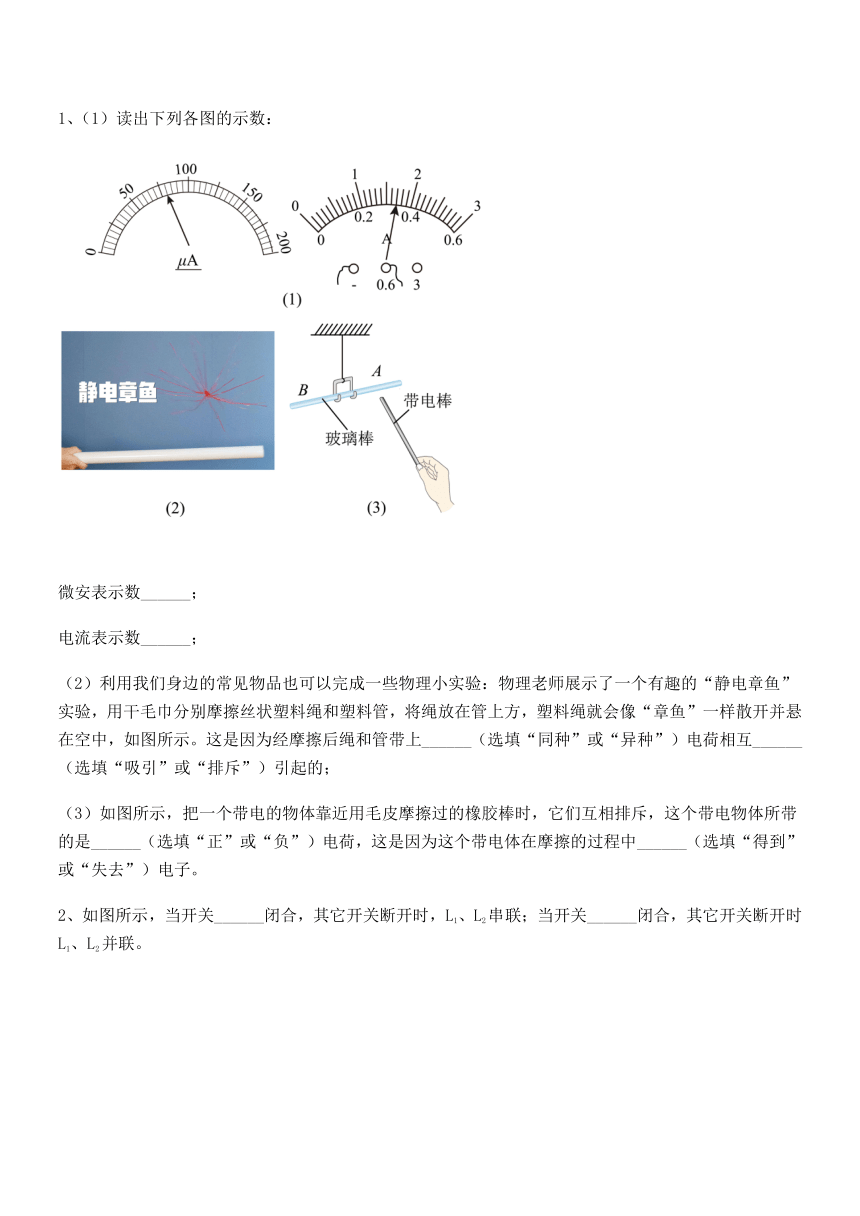

1、（1）读出下列各图的示数：
微安表示数______；
电流表示数______；
（2）利用我们身边的常见物品也可以完成一些物理小实验：物理老师展示了一个有趣的“静电章鱼”实验，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，如图所示。这是因为经摩擦后绳和管带上______（选填“同种”或“异种”）电荷相互______（选填“吸引”或“排斥”）引起的；
（3）如图所示，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，这个带电物体所带的是______（选填“正”或“负”）电荷，这是因为这个带电体在摩擦的过程中______（选填“得到”或“失去”）电子。

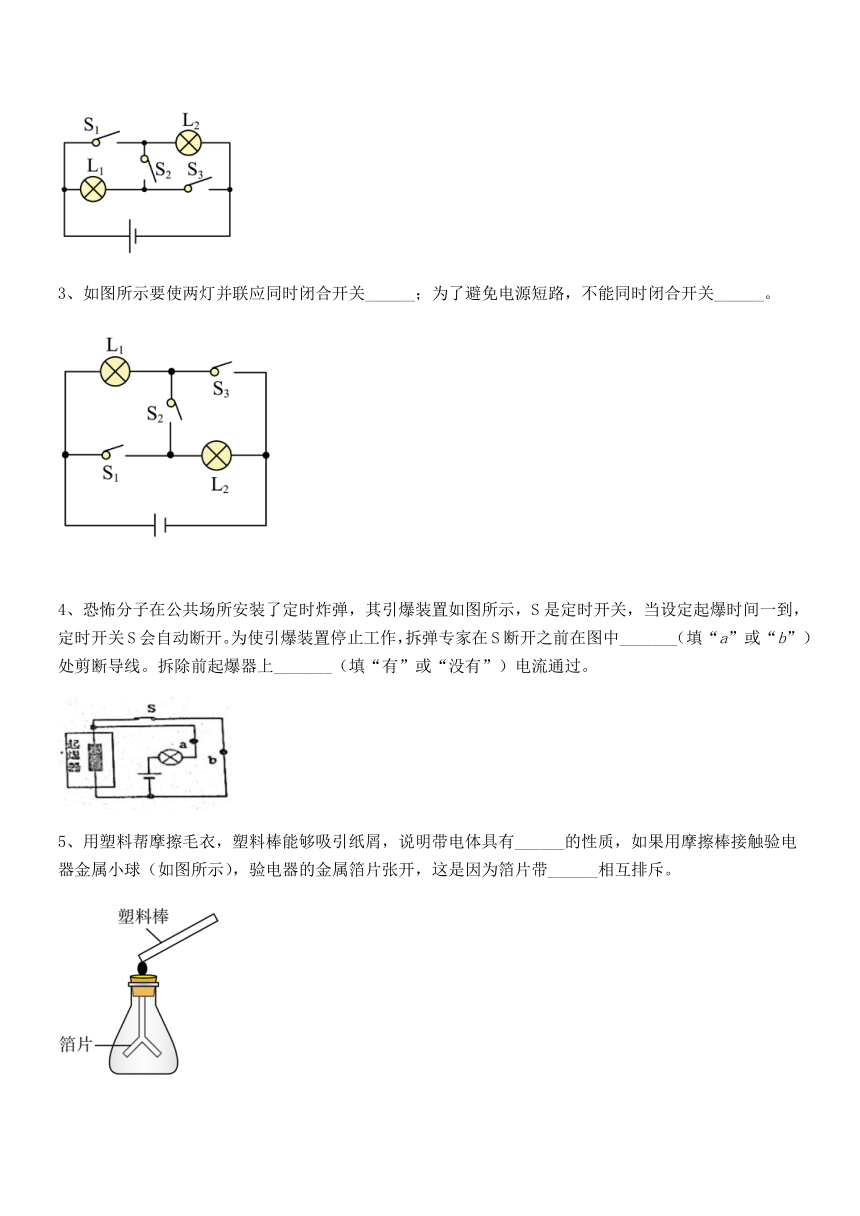

2、如图所示，当开关______闭合，其它开关断开时，L1、L2串联；当开关______闭合，其它开关断开时L1、L2并联。
3、如图所示要使两灯并联应同时闭合开关______；为了避免电源短路，不能同时闭合开关______。
4、恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家在S断开之前在图中_______（填“a”或“b”）处剪断导线。拆除前起爆器上_______（填“有”或“没有”）电流通过。
5、用塑料帮摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有______的性质，如果用摩擦棒接触验电器金属小球（如图所示），验电器的金属箔片张开，这是因为箔片带______相互排斥。
三、计算题（5小题，每小题10分，共计50分）
1、物理中把大小和方向都不随时间变化的电流，叫做恒定电流，其定义式为，其中表示电流，单位为安培（A），表示在时间（单位是s）内通过导体横截面积的电荷量，单位是库仑（C）。请解答下列问题：
（1）已知在1s内通过某段铜导线横截面积的电子数是6.25×1018个，则铜导线中电流为多少A？（电子电荷量为1.6×10-19C）
（2）如图所示，AB表示粗细均匀的一段长为的导体，两端加一定的电压，导体中的自由电荷导体定向移动的速度大小为，设导体横截面积为S，导体单位体积的自由电荷数为，每个自由电荷的电荷量为q。请用题中已知字符表示用导体中的电流I。要求写出具体过程。
2、如图所示的电路中，当断开，接a时，电流表的示数是。
（1）求此时通过灯、的电流分别是多少？
（2）当断开、接b时，电流表的示数为，求通过灯、的电流分别是多少？
（3）当闭合、接a时，电流表的示数为，此时流过中的电流为600mA，求出此时通过灯中的电流是多少？
3、如图所示电路，闭合开关后，如果流过L1的电流为0.2A，流过L2的电流为0.5A，流过L3的电流为0.4A，则电流表A1、A2、A3的示数分别是多少？
4、如图所示，闭合开关S，A1 示数为 0.5 A，通过L3示数为 0.1 A，A3 示数为 0.7 A，求：
（1）通过灯 L1的电流；
（2）通过电流表A2的电流。
5、在如图的电路中，开关闭合后，电流表的示数为，电流表的示数为，电流表的示数为，求通过灯泡，，的电流。
---------参考答案-----------
一、单选题
1、C
【解析】
【详解】
A．验电器是利用同种电荷相互排斥的原理，故A错误；
B．C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C．毛皮摩擦过的橡胶棒带负电，故电子是由毛皮转移到橡胶棒，本质是橡胶棒原子核束缚电子的能力比毛皮强，故C正确；
D．毛皮摩擦橡胶棒带负电，该橡胶棒去接触验电器A时，验电器A也会带负电；用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上自由电子向验电器B转移，负电荷移动的方向与电流方向相反，故产生的电流方向为B到A，故D错误。
故选C。
2、A
【解析】
【详解】
A．橡皮擦的材料是橡胶，属于绝缘体，故A符合题意；
B．铅笔芯的主要材料是石墨，属于导体，故B不符合题意；
C．钢尺的材料是金属，属于导体，故C不符合题意；
D．盐水是电解质的水溶液，属于导体，故D不符合题意。
故选A。
3、D
【解析】
【详解】
A．原子是由原子核和核外电子组成，而原子核是由质子和中子组成，故A错误；
B．新能源汽车在行驶过程中也会有能量的损失，效率不可能达到100%，故B错误；
C．丝绸摩擦过的玻璃棒吸引纸屑，是由于玻璃棒摩擦后带电，带电体能够吸引轻小物体，故C错误；
D．在一小杯清水中滴入红墨水，由于红墨水分子在不停地运动，一段时间后整杯水变红，这是扩散现象，故D正确。
故选D。
4、C
【解析】
【详解】
A．由图知，S闭合后，L1、L2被导线b短路，两灯不亮，会损坏电源，故A错误；
B．开关S闭合后，电流从电池正极出发，经过导线b和开关后回到电池负极，电流不经过用电器，会发生电源短路，故B错误；
C．去掉导线b时，电流从电池正极出发经过L2、L1、开关后回到电池负极，则L1、L2串联，故C正确；
D．由图知，将导线M从接线柱B改接到接线柱A上，则两灯并列连接，即L1、L2并联，故D错误。
故选C。
5、B
【解析】
【详解】
用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，根据电荷间相互作用规律，同种电荷相互排斥，则这个小球一定带负电，故ACD不符合题意；故B符合题意。
故选B。
6、D
【解析】
【详解】
A．由电路图可知，滑动变阻器R、电阻R′串联，电流表测电路中的电流。
油箱加油过满时，电路为R′的简单电路，可以起到保护电路的作用，电流表不会被烧坏，故A错误；
B．则燃油全部耗尽时，电路中的电流最小，电流表不可能被烧坏，故B错误。
C．当油面下降时，浮子下移，在杠杆作用下，滑片上移，R连入电路的电阻增大，电路中的总电阻增大，由I＝可知，电路中的电流减小，电流表的示数变小，故C错误；
D．向油箱里加油时，浮子上移，在杠杆作用下，滑片下移，R连入电路的电阻减小，由I＝可知，电流表示数变大，故D正确；
故选D。
7、D
【解析】
【详解】
A．规定正电荷的定向移动方向为电流方向，故A错误；
B．并联电路中各支路的电流大小可能不相等，也可能相等，若灯泡规格相同，则电流相等，故B错误；
C．串联电路中电流从正极流向负极的过程中，电流不变，故C错误；
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流入，负接线柱流出，故D正确。
故选D。
8、B
【解析】
【详解】
A．金属是导体，陶瓷是绝缘体，故A不符合题意；
B．铅笔芯和自来水都是导体，故B符合题意；
C．玻璃和橡胶都是绝缘体，故C不符合题意；
D．盐水是导体，玻璃是绝缘体，故D不符合题意。
故选B。
9、D
【解析】
【详解】
容易导电的物体叫做导体，常见的导体有：金属，大地，人体，石墨，酸碱盐水溶液，含有杂质的水；不容易导电的物体叫做绝缘体，常见的绝缘体有：玻璃，塑料，橡胶，陶瓷，油，空气，纯水。故ABC不符合题意，D符合题意。
故选D。
10、D
【解析】
【详解】
由题知，电动机要由前、后两门（电路开关）关闭同时控制，任意一个门没有关闭好电动机都不能工作，则电动公交车无法行驶，所以前、后两门中的电路开关应串联连接同时控制电动机。故D符合题意。
故选D。
二、填空题
1、80μA 0.34A 同种 排斥 负 得到
【详解】
（1）[1]由图可知，微安表的分度值为5μA，示数为80μA。
[2]电流表选用的是小量程，分度值为0.02A，示数为0.34A。
（2）[3][4]同种电荷相互排斥，异种电荷相互吸引，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，这是因为经摩擦后塑料绳带上同种电荷相互排斥造成的。
（3）[5][6]与毛皮摩擦过的橡胶棒所带的电荷为负电荷，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，说明这个带电物体所带的是负电荷，这是因为这个带电体在摩擦的过程中得到电子。
2、S2 S1、S3
【详解】
[1][2]结合题目中的电路图可知，如果闭合开关S2，则电流就可以先后经过两灯泡，这样L1、L2串联在一起；当开关S1、S3闭合，其它开关断开时，电流分别流经两灯泡，所以L1、L2并联。
3、S1、S3 S1、S2、S3
【详解】
[1][2]要使两灯并联，则电流的路径有两条，应同时闭合开关S1、S3，断开S2；同时闭合开关S1、S2、S3，电源的两端被导线相连，将形成电源短路。
4、a 没有
【详解】
[1]由题意可知，当开关S断开时，起爆器中将有电流通过，炸弹会被引爆，为了使引爆装置停止工作，应将起爆器与电源断开，故应剪断a处。
[2]由电路图可知，拆除前由于起爆器被短路，故起爆器上没有电流流过。
5、吸引轻小物体 同种电荷
【详解】
[1]用毛衣摩擦过的塑料棒带了电荷，由于带电体能够吸引轻小物体，所以当其靠近碎纸屑时，碎纸屑会被吸引过来。
[2]当验电器与带电的塑料棒接触后，验电器的金属箔片上都带了同种电荷，由于同种电荷相互排斥，所以两个金属箔片会张开角度。
三、计算题
1、（1）1A；（2）nqvS
【详解】
解：（1）根据题意知道，1s内通过某段铜导线横截面积的电量
由电流的定义知道，铜导线中电流
（2）在导线上任取一截面，则在时间t内，该截面之前的所有电荷均经过该截面，即单位时间内流过某一截面的电荷量
Q=nqvSt
则电流
答：（1）铜导线中电流为1A；
（2）导体中的电流是nqvS。
2、（1）0，；（2）0.2A，0.2A；（3）
【详解】
解：（1）当断开，接a时，电流从正极出发经灯泡、电流表回负极，灯中无电流通过，故通过灯的电流为0；通过的电流为。
（2）当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A。
（3）当闭合、接a时，灯、并联，电流表A测干路中的电流，，流过中的电流
根据并联电路的电流规律
可得通过灯的电流
答：（1）此时灯的电流为0，的电流为；
（2）通过灯、的电流分别是0.2A，0.2A；
（3）此时通过灯中的电流是。
3、1.1A；0.9A；0.4A
【详解】
解：电流表A1测干路电流，电流表A2测通过灯L2、L3的电流，电流表A3测通过灯L3的电流，则
I3=IL3=0.4A
I2=IL2+IL3=0.5A+0.4A=0.9A
I1=IL1+IL2+IL3=0.2A+0.5A+0.4A=1.1A
答：电流表A1、A2、A3的示数分别是1.1A、0.9A、0.4A。
4、（1）0.2A；（2）0.6A
【详解】
解：由电路图可知，三灯泡并联，电流表A3测干路电流，电流表A2测L1和L2支路的电流之和，电流表A1测L2和L3支路的电流之和；设灯L1通过的电流为I1，灯L2通过的电流为I2，灯L3通过的电流为 I3，由并联电路电流规律可得
I1+I2+I3=0.7A----①
I3=0.1A----②
I2+I3=0.5A----③
由②③可得，I2=0.4A；由①③可得，I1=0.2A；则
I1+I2=0.6A
即电流表A2的示数为0.6A。
答：（1）通过灯 L1的电流为0.2A；（2）通过电流表A2的电流为0.6A。
5、0.9A，0.7A，0.8A
【分析】
由图可知，三个灯泡的连接方式是并联；电流表A1测的是干路电流，A2测的是L2与L3电流之和，A3测的是L3电流。然后根据并联电路电流规律分析计算。
【详解】
解：因为L1、L2、L3是并联电路，A2测的是L2和L3电流之和为1.5A，A3测的是L3电流。根据并联电路电流规律可知：通过L1的电流
I1=2.4A-1.5A=0.9A
通过L2的电流
I2=1.5A-0.8A=0.7A
A3测的是L3电流为0.8A。
答：通过灯泡L1，L2，L3的电流分别为0.9A、0.7A、0.8A。
