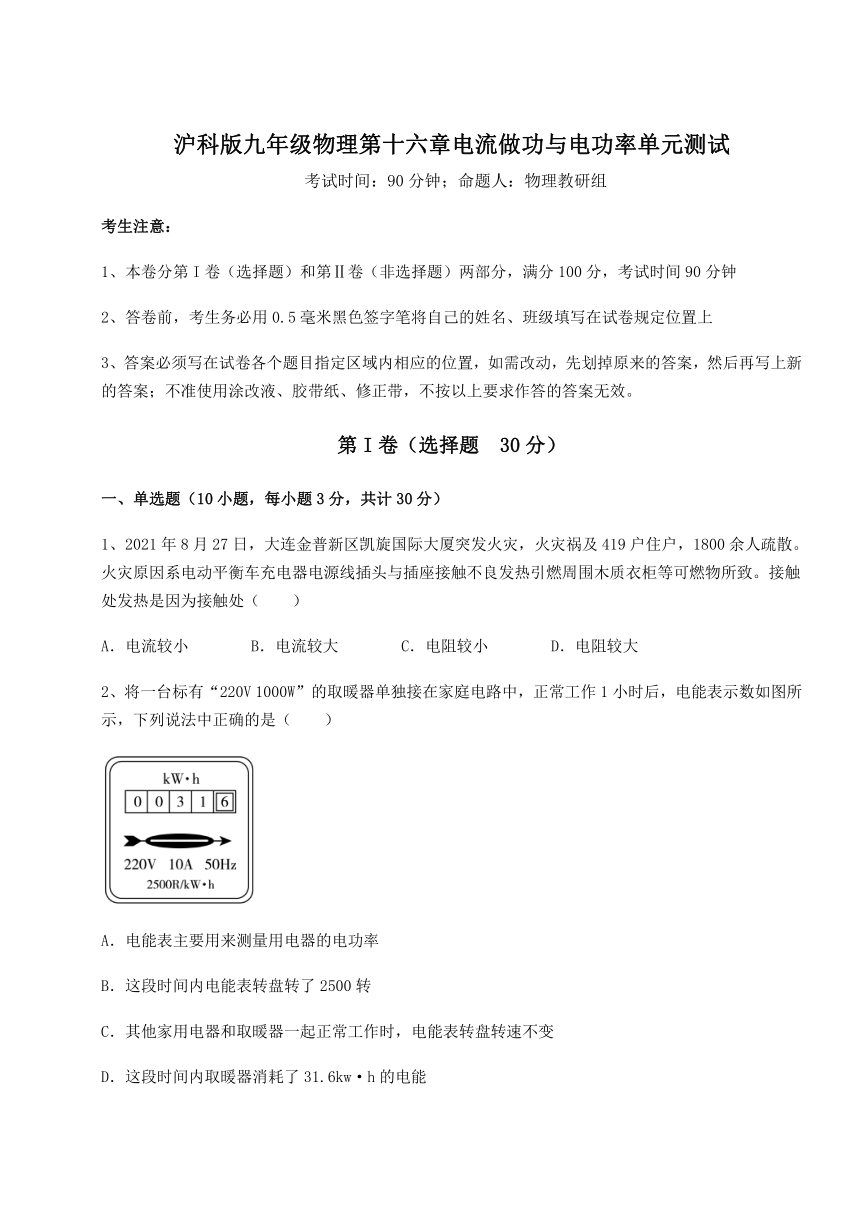

沪科版九年级物理第十六章电流做功与电功率单元测试
考试时间:90分钟;命题人:物理教研组
考生注意:
1、本卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分,满分100分,考试时间90分钟
2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案;不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。
第I卷(选择题 30分)
一、单选题(10小题,每小题3分,共计30分)
1、2021年8月27日,大连金普新区凯旋国际大厦突发火灾,火灾祸及419户住户,1800余人疏散。火灾原因系电动平衡车充电器电源线插头与插座接触不良发热引燃周围木质衣柜等可燃物所致。接触处发热是因为接触处(  )
A.电流较小 B.电流较大 C.电阻较小 D.电阻较大
2、将一台标有“220V 1000W”的取暖器单独接在家庭电路中,正常工作1小时后,电能表示数如图所示,下列说法中正确的是( )
A.电能表主要用来测量用电器的电功率
B.这段时间内电能表转盘转了2500转
C.其他家用电器和取暖器一起正常工作时,电能表转盘转速不变
D.这段时间内取暖器消耗了31.6kw·h的电能

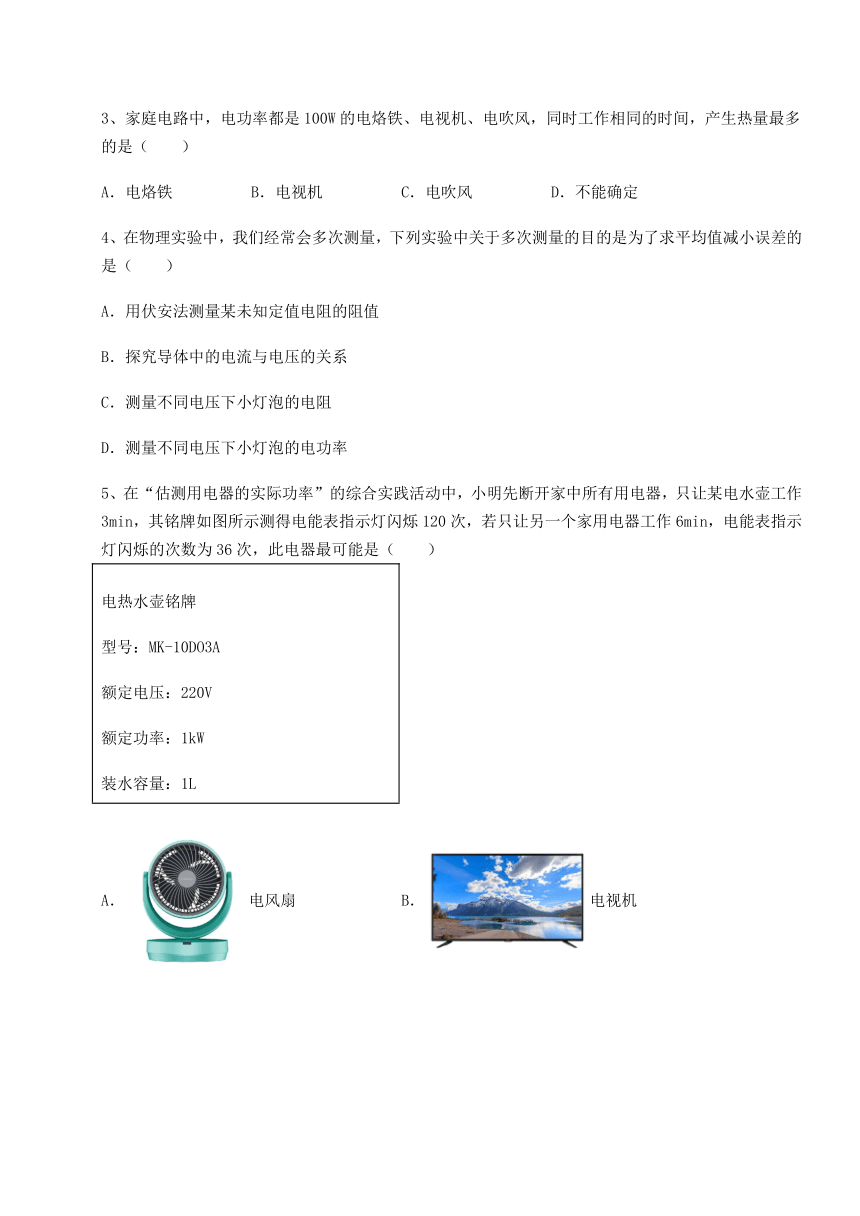

3、家庭电路中,电功率都是100W的电烙铁、电视机、电吹风,同时工作相同的时间,产生热量最多的是(  )
A.电烙铁 B.电视机 C.电吹风 D.不能确定
4、在物理实验中,我们经常会多次测量,下列实验中关于多次测量的目的是为了求平均值减小误差的是(  )
A.用伏安法测量某未知定值电阻的阻值
B.探究导体中的电流与电压的关系
C.测量不同电压下小灯泡的电阻
D.测量不同电压下小灯泡的电功率
5、在“估测用电器的实际功率”的综合实践活动中,小明先断开家中所有用电器,只让某电水壶工作3min,其铭牌如图所示测得电能表指示灯闪烁120次,若只让另一个家用电器工作6min,电能表指示灯闪烁的次数为36次,此电器最可能是(  )
电热水壶铭牌 型号:MK-10DO3A 额定电压:220V 额定功率:1kW 装水容量:1L
A.电风扇 B.电视机
C.电热水器 D.洗衣机

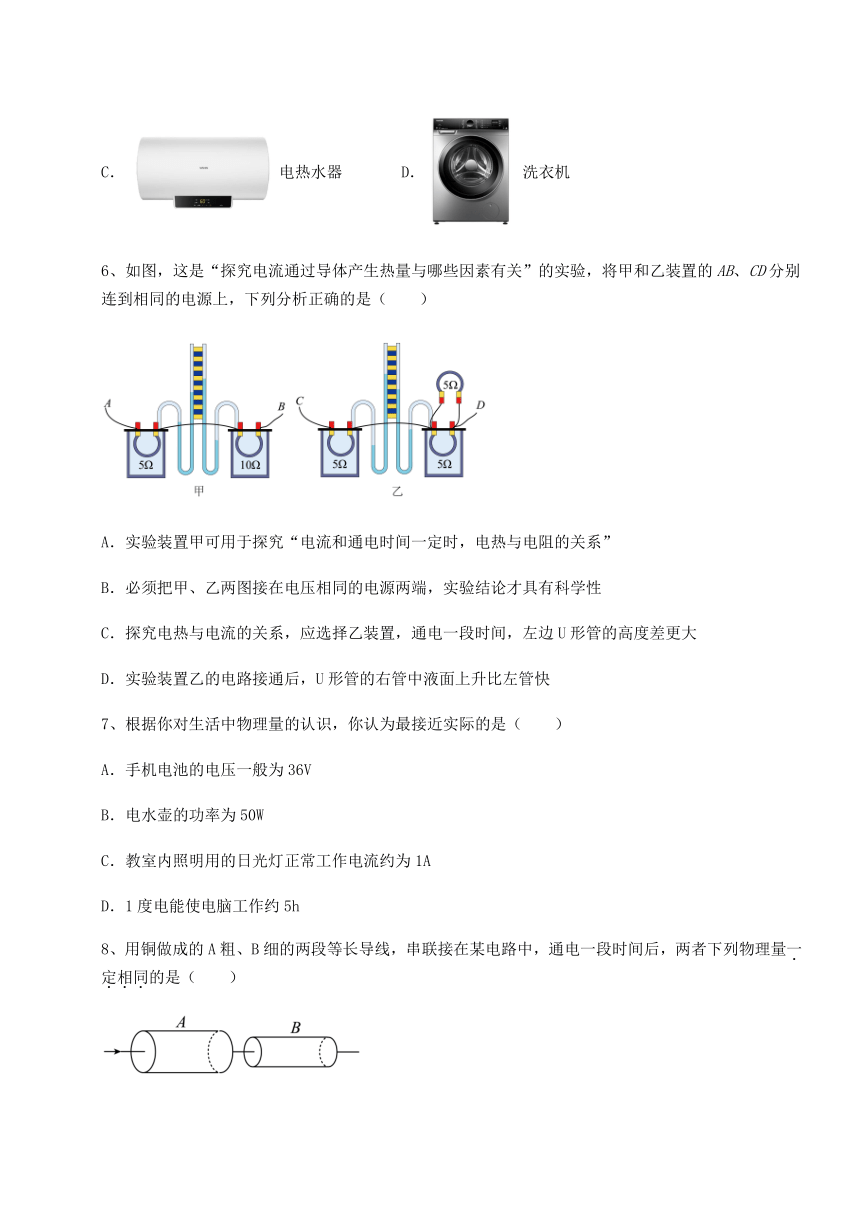

6、如图,这是“探究电流通过导体产生热量与哪些因素有关”的实验,将甲和乙装置的AB、CD分别连到相同的电源上,下列分析正确的是( )
A.实验装置甲可用于探究“电流和通电时间一定时,电热与电阻的关系”
B.必须把甲、乙两图接在电压相同的电源两端,实验结论才具有科学性
C.探究电热与电流的关系,应选择乙装置,通电一段时间,左边U形管的高度差更大
D.实验装置乙的电路接通后,U形管的右管中液面上升比左管快
7、根据你对生活中物理量的认识,你认为最接近实际的是(  )
A.手机电池的电压一般为36V
B.电水壶的功率为50W
C.教室内照明用的日光灯正常工作电流约为1A
D.1度电能使电脑工作约5h
8、用铜做成的A粗、B细的两段等长导线,串联接在某电路中,通电一段时间后,两者下列物理量一定相同的是(  )
A.电压 B.电阻 C.电热 D.电流

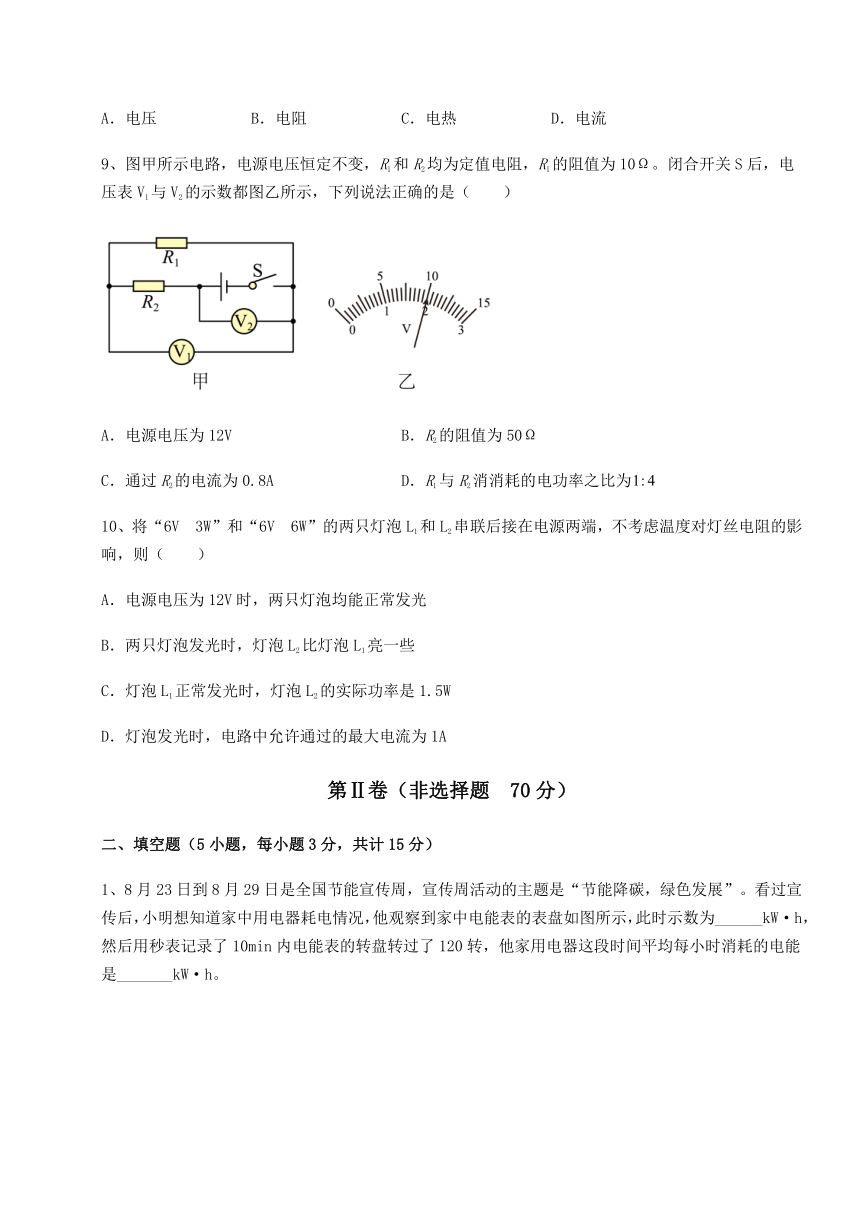

9、图甲所示电路,电源电压恒定不变,R1和R2均为定值电阻,R1的阻值为10Ω。闭合开关S后,电压表V1与V2的示数都图乙所示,下列说法正确的是(  )
A.电源电压为12V B.R2的阻值为50Ω
C.通过R2的电流为0.8A D.R1与R2消消耗的电功率之比为
10、将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端,不考虑温度对灯丝电阻的影响,则(  )
A.电源电压为12V时,两只灯泡均能正常发光
B.两只灯泡发光时,灯泡L2比灯泡L1亮一些
C.灯泡L1正常发光时,灯泡L2的实际功率是1.5W
D.灯泡发光时,电路中允许通过的最大电流为1A
第Ⅱ卷(非选择题 70分)
二、填空题(5小题,每小题3分,共计15分)
1、8月23日到8月29日是全国节能宣传周,宣传周活动的主题是“节能降碳,绿色发展”。看过宣传后,小明想知道家中用电器耗电情况,他观察到家中电能表的表盘如图所示,此时示数为______kW·h,然后用秒表记录了10min内电能表的转盘转过了120转,他家用电器这段时间平均每小时消耗的电能是_______kW·h。

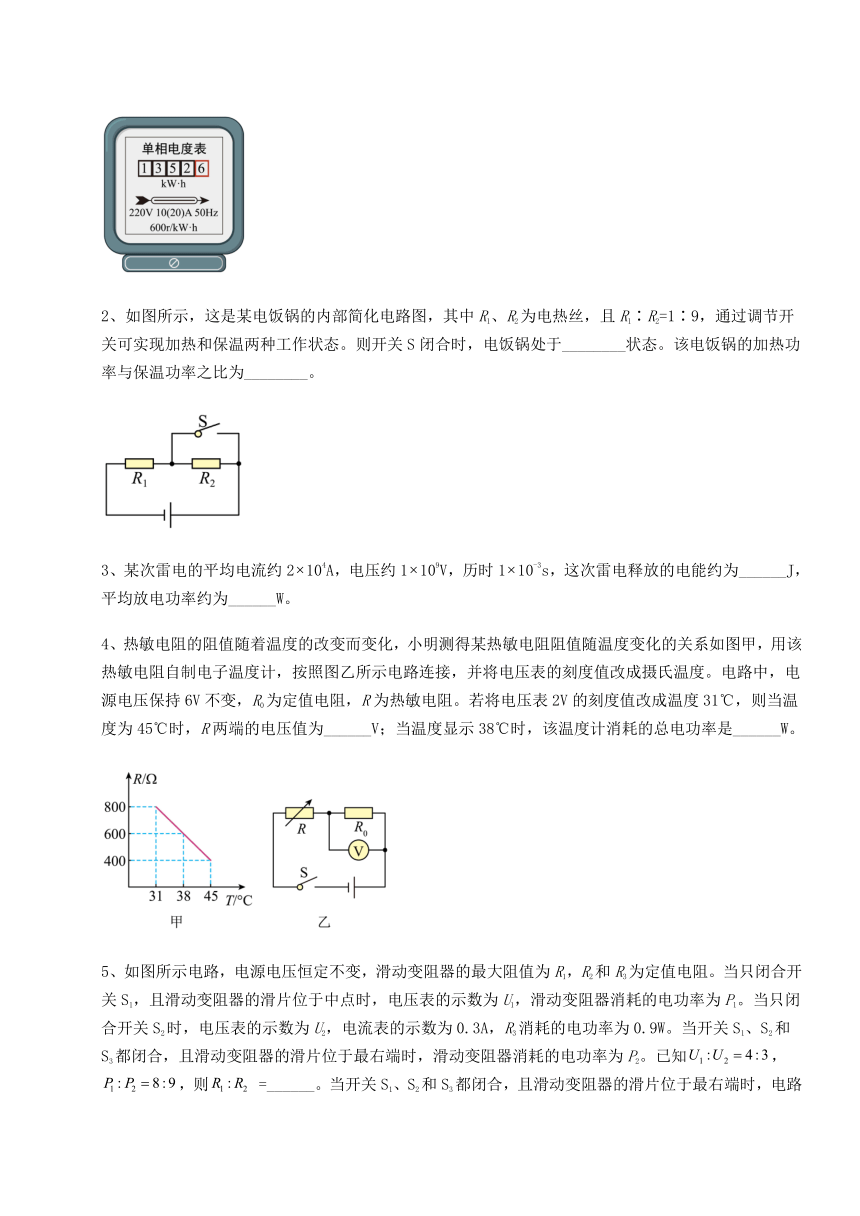

2、如图所示,这是某电饭锅的内部简化电路图,其中R1、R2为电热丝,且R1∶R2=1∶9,通过调节开关可实现加热和保温两种工作状态。则开关S闭合时,电饭锅处于________状态。该电饭锅的加热功率与保温功率之比为________。
3、某次雷电的平均电流约2104A,电压约1109V,历时110-3s,这次雷电释放的电能约为______J,平均放电功率约为______W。
4、热敏电阻的阻值随着温度的改变而变化,小明测得某热敏电阻阻值随温度变化的关系如图甲,用该热敏电阻自制电子温度计,按照图乙所示电路连接,并将电压表的刻度值改成摄氏温度。电路中,电源电压保持6V不变,R0为定值电阻,R为热敏电阻。若将电压表2V的刻度值改成温度31℃,则当温度为45℃时,R两端的电压值为______V;当温度显示38℃时,该温度计消耗的总电功率是______W。
5、如图所示电路,电源电压恒定不变,滑动变阻器的最大阻值为R1,R2和R3为定值电阻。当只闭合开关S1,且滑动变阻器的滑片位于中点时,电压表的示数为U1,滑动变阻器消耗的电功率为P1。当只闭合开关S2时,电压表的示数为U2,电流表的示数为0.3A,R3消耗的电功率为0.9W。当开关S1、S2和S3都闭合,且滑动变阻器的滑片位于最右端时,滑动变阻器消耗的电功率为P2。已知,,则 =______。当开关S1、S2和S3都闭合,且滑动变阻器的滑片位于最右端时,电路消耗的总功率为______W。
三、计算题(5小题,每小题8分,共计40分)
1、有种饭菜保温板如图甲,利用温控开关能根据设定温度自动在加热和保温之间切换,使得食物能够长时间保持在最佳进食温度,它的工作原理图如图乙所示,S是温控开关,查看铭牌可知:额定电压220V,加热功率400W,保温功率100W。求:
(1)在保温状态下,保温板lh消耗的电能;
(2)保温板电路中R1和R2阻值;
(3)因用电高峰,电压降到198V,保温板处于加热状态时的实际电功率。
2、如图所示,电源电压不变,R2的电阻为20Ω,闭合开关后,电压表的示数为2V,电流表的示数为0.2A。求:
(1)R1的电阻;
(2)电源电压;
(3)通电1min,R2消耗的电能。
3、如图甲所示电路中,R1为滑动变阻器,最大阻值为20Ω,R为定值电阻,乙图为滑动变阻器消耗的电功率随其接入电路中的电阻变化的图像,求:
(1)电源电压U和定值电阻R的大小;
(2)整个电路总电功率变化的范围。
4、小明按照图甲连接了实验电路,闭合开关S,记录了滑动变阻器的滑片P在不同位置时,电流表和电压表的示数。他利用实验数据作出U-I图像,如图乙所示。电路中的最大电流为1A,最小电流为0.2A。求:
(1)当电流表示数为1A时,定值电阻消耗功率P1;
(2)定值电阻的阻值R1;
(3)滑动变阻器的最大阻值R2。
5、电动巴士利用电动机提供动力,是一种清洁环保的交通工具,如图所示的电动公交的电功率为6×104W。电能转化为机械能的效率为75%,一辆电动公交以36km/h的速度在平直道路上匀速行驶了100s,试求:
(1)电动公交在平直公路上匀速行驶的路程是多少?
(2)这段路程中电动机消耗的电能是多少?
(3)电动公交在平直公路上匀速行驶时受到的阻力是多少?
四、实验探究(3小题,每小题5分,共计15分)
1、在“探究电流产生的热量与电流大小的关系”的实验中,实验电路如图1所示,其中R1>R2。
(1)闭合开关,移动滑动变阻器的滑片,使电路中的电流变成实验一中电流的2倍,且通电时间相同。实验发现:用电阻丝R1加热的煤油,在实验一中温度升高Δt1,在实验二中温度升高Δt1′,则Δt1′______2Δt1(选填“大于”、“等于”或“小于”),该实验说明电流产生的热量与电流大小______正比例关系(选填“成”或“不成”)。实验中,用电阻丝R2加热煤油重复以上实验步骤,也可以得出相同的结论;
(2)如果在两烧瓶中分别装入质量相等的不同液体,并接入两根阻值______的电阻丝(选填“相同”或“不同”),就可用这个装置来探究两种不同液体的吸热性质。假设a烧瓶中液体的质量为m,瓶中电阻丝的阻值为R,测出通过它的电流为I,通电一段时间t后,温度计的示数变化量为Δt,若不计热量损失,则a液体的比热容为______(用所给出的物理量写出比热容的表达式)。
2、小聪同学在“测量小灯泡电功率”的实验中,已知电源电压为6V,小灯泡的额定电压为3.8V,电阻约为8Ω;
(1)请用笔画线代替导线将实物电路连接完整______(要求:闭合开关前,变阻器滑片放在最左端);
(2)小聪同学调节滑动变阻器,进行了几次实验,得到部分U和I的数据如下表所示;
实验次数 1 2 3 4 5
U/V 1.0 2.0 3.0 3.8 4.2
I/A 0.20 0.40 0.47 0.50 0.52
亮度 不亮 不亮 很暗 正常 很亮
分析数据可知,该小灯泡的额定功率为______W;
(3)小聪同学继续调节滑动变阻器时,把灯丝烧断了(其他器材均完好),则他会观察到电压表______和电流表的示数情况是______。
3、小宇想测量额定电压为2.5V小灯泡的额定电功率,它正常工作时的电阻约为10Ω。实验室有如下器材:电源(电压恒为6V)、电流表、电压表、开关各一个,三个不同规格的滑动变阻器(规格分别为“10Ω 0.5A”“50Ω 0.2A”和“50Ω 0.5A”),导线若干。
(1)小宇设计了图甲所示电路,他应选规格为_________的滑动变阻器才能完成实验;
(2)图乙是小宇根据电路图连接的实物图,闭合开关后,移动滑动变阻器的滑行,发现小灯泡不亮,经检查是由于一根导线连接错误,请你在图乙中连接错误的导线上打“×”并补画出正确的连线______;
(3)小宇排除故障后,继续实验。实验中、当电压表的示数为2.5V时,电流表的示数如图丙所示,则小灯泡的额定功率是_________W,此时滑动变阻器接入电路的阻值约为_________Ω(计算结果保留一位小数);
(4)小月同学准备利用图乙中连接好的实物电路,探究电流跟电阻的关系。实验时,她将小灯泡分别换成多个已知阻值的定值电阻R,保持电压表示数始终为如图丁所示,并记录各次电流表的示数,在不更换其他器材的情况下,为了能够完成实验,更换的定值电阻的阻值范围是:_______Ω到_______Ω;若实验中某两次接入的定值电阻之比为1∶2,则滑动变阻器的功率之比是__________;
(5)小月打算增加一个阻值为10Ω的电阻R0,只利用一只电表,通过简单操作(开关S接“a”“b”各一次)来测量小灯泡的额定功率,方案1、2是小月设计的两种不同方案的电路图(如图戊)。能否测出小灯泡的额定功率,下列判断正确的是_____________
A.两种方案都能 B.两种方案都不能
C.方案1不能,方案2能 D.方案1能,方案2不能
-参考答案-
一、单选题
1、D
【详解】
电动平衡车在充电时,充电电流保持不变,根据焦耳定律可知,充电电流不变,电动平衡车充电器电源线插头与插座接触不良,导致电阻增大,长时间充电时,会导致局部热量过高而引起火灾。故ABC不符合题意,D符合题意。
故选D。
2、B
【详解】
A.电能表是用来测量用电器消耗的电能的,故A错误;
BD.根据公式可知,标有“220V 1000W”的取暖器单独接在家庭电路中,正常工作1小时消耗的电能
W=Pt=1kW×1h=1kW·h
由电能表盘参数可知,用电器每消耗1kW·h电能,电能表转盘转2500转,这段时间取暖器消耗了1kW·h电能,因此电能表转盘转了2500转,故B正确,D错误;
C.电能表转速越快,表明消耗电能的速度越快,即电功率越大。其他家用电器和取暖器一起正常工作时总功率比较大,因此电能表转盘转速会较快。故C错误。
故选B。
3、A
【详解】
因为家庭电路中U=220V,所以三种用电器的实际功率:P=P额=100W;又因为W=Pt,工作相同的时间,所以三种用电器消耗的电能相同;电吹风将电能转化为机械能和内能,电视机将一部分电能转化为光能,电烙铁将电能全部转化为内能,所以产生热量最多的是电烙铁。故BCD不符合题意,A符合题意。故选A。
4、A
【详解】
A.用伏安法测量某未知定值电阻的阻值,根据一组数据得出的结果有偶然性,为减小误差,要多次测量取平均值,故A符合题意;
B.探究导体中的电流与电压的关系,多次测量的目的是得出普遍性的规律,故B不符合题意;
C.灯的电阻随温度的改变而变化,测量不同电压下小灯泡的电阻,是为了得出灯的电阻随温度的变化规律,故C不符合题意;
D.灯泡在不同电压下的功率是不同的,多次测量不同电压下小灯泡的电功率,是为得出小灯泡的亮度与灯的实际功率的关系,故D不符合题意。
故选A。
5、B
【详解】
电能表指示灯每闪烁一次消耗的电能相同。已知热水壶的额定功率为1000W。由公式W=Pt可得

解得
P=150W
电风扇、电视机、电热水壶、洗衣机中,功率最接近150W的是电视机。故ACD不符合题意,B符合题意。
故选B。
6、C
【详解】
A.图甲所示装置用来探究电流产生的热量与电阻的关系,控制了电流和通电时间相同,故A正确;
B.甲、乙两图探究的是不同因素对电热的影响,电压不会影响实验结果,没有必要控制电压相同,故B错误;
CD.图乙所示装置用来探究电流产生的热量与电流的关系,控制了电阻和通电时间相同,左边电阻为5Ω,右边为两个5Ω的电阻并联,左边电阻在干路上,右边两个5Ω的支路并联,干路电流大于支路电流,根据,电阻和通电时间相同,左边的电流大,电流产生的热量更多,左侧U形管的高度差较大,相同时间内,液面上升较快;故C正确,D错误。
故选C。
7、D
【详解】
A.手机电池的电压一般为3.7V,故A不符合题意;
B.电水壶为大功率用电器,它的功率为500W以上,故B不符合题意;
C.教室内照明用的日光灯约40W左右,正常工作电流约为0.2A,故C不符合题意;
D.电脑功率大约200W,1度电能使电脑工作时间
故D符合题意。
故选D。
8、D
【详解】
A、B两导线的材料和长度都相同,A的横截面积大于B的横截面积,所以A的电阻小于B的电阻。两导线串联连接,所以通过的电流相等,据串联电路的分压特点有
UA:UB=RA:RB
所以
UA通电一段时间后,据Q=I2Rt知
QA故ABC不符合题意,D符合题意。
故选D。
9、D
【详解】
将两电压表去掉,此时两电阻串联,电压表V2测量电源电压,电压表V1测量电阻R1的电压,根据串联电路电压规律可知,电源电压是大于各用电器两端的电压,故电压表V2选择大量程,读数为10V,电压表V1读小量程,读数为2V。
A.电压表V2测量电源电压,故电源电压为10V,故A错误;
B.R1的阻值为10Ω,电压表V1测量电阻R1的电压,示数为2V,则电流为
电阻R2的电压为
电阻R2的阻值为
故B错误;
C.根据串联电路电流处处相等,故通过R2的电流为0.2A,故C错误;
D.R1与R2消消耗的电功率之比为
故D正确。
故选D。
10、C
【详解】
AD.由P=UI可得,两灯泡的额定电流分别为
因串联电路中各处的电流相等,且I1>I2,所以,两只灯泡串联后接在电源两端时,它们不可能同时正常发光,且灯泡发光时电路中允许通过的最大电流为0.5A,故AD不符合题意;
B.由可得,两灯泡的电阻分别为
即R1>R2,则两只灯泡发光时,由
P=UI=I2R
可知,灯泡L1的实际功率较大,其发光较亮,故B不符合题意;
C.灯泡L1正常发光时,电路中的电流
I=I1=0.5A
灯泡L2的实际功率
P2实=I2R2=(0.5A)2×6Ω=1.5W
故C符合题意。
故选C。
二、填空题
1、1352.6 1.2
【详解】
[1] 电能表示数最后一位数字为小数点后的数字,故此时电能表的示数为1352.6 kW·h。
[2]由于电能表上标有600r/kW·h的字样,所以他家用电器10min内消耗的电能为
他家用电器的功率为
他家用电器这段时间平均每小时消耗的电能为
2、加热
【详解】
[1]当S闭合时电阻R2被短路,电路中电阻较小,电源两端的电压不变,根据可知, 此时电饭锅功率较大,处于加热状态。
[2]电饭锅处于加热状态时,电路中只有R1,电饭锅的功率
开关S断开,电饭锅处于保温状态,此时两电阻串联,因为
可得
电路中的电阻
保温时的功率
该电饭锅的加热功率与保温功率之比
3、21010 21013
【详解】
[1][2]由于电流约2104A,电压约1109V,历时110-3s,所以这次雷电释放的电能约为
平均放电功率约为
4、3 0.036
【详解】
[1]由电路图可知,热敏电阻与定值电阻串联,电压表测定值电阻两端电压,由图甲可知,当温度为31℃时,此时热敏电阻的阻值为R=800Ω,因此时定值电阻两端电压为2V,电源电压为6V不变,故由串联电路的电压规律可知,此时热敏电阻两端电压为
UR=U-U0=6V-2V=4V
由欧姆定律可得,此时电路中的电流为
故可得定值电阻的阻值为
当温度为45℃时,由图甲可知,此时热敏电阻的阻值为R′=400Ω,故此时电路中的总电阻为
R总=R′+R0=400Ω+400Ω=800Ω
由欧姆定律可得,此时电路中的电流为
故此时热敏电阻两端电压为
U′R=I′R′=0.0075A×400Ω=3V
[2]当温度为38℃时,由图甲可知,此时热敏电阻的阻值为R′′=600Ω,此时电路中的总电阻为
R′总=R′′+R0=600Ω+400Ω=1000Ω
由欧姆定律可得,此时电路中的电流为
故由P=UI可得,此时电路消耗的总功率为
P=UI′′=6V×0.006A=0.036W
5、 4.5
【详解】
[1]当只闭合开关S1,R1与R3串联,且滑动变阻器的滑片位于中点时,则滑动变阻器接入的阻值为,电压表测量滑动变阻器的电压,电压表的示数为U1,滑动变阻器消耗的电功率为

根据串联电路电压规律可以列等式

当只闭合开关S2时,R2与R3串联,电压表测量R2的电压,电压表的示数为U2,电流表的示数为0.3A,R3消耗的电功率为0.9W,则电阻R3的阻值为

根据串联电路电压规律可以列等式

当开关S1、S2和S3都闭合,此时电阻R3被短路,只有R1与R2并联,且滑动变阻器的滑片位于最右端时,则滑动变阻器全部接入,滑动变阻器消耗的电功率为
根据可知

经整理可知

将⑥代入②中,可得电阻R 3分担的电压为
在R1与R3的串联电路中,电压之比为
将③带入此式中,可得
可知
经整理可知
R2与R3串联,两电阻平分电源电压,根据串联分压,即电压之比即为电阻之比,那么两电阻的阻值相同,都为10Ω,故
[2]当开关S1、S2和S3都闭合,且滑动变阻器的滑片位于最右端时,只有R1与R2并联,通过电阻R1的电流为
通过电阻R2的电流为
电路消耗的总功率为
三、计算题
1、(1);(2)121Ω,363Ω;(3)324W
【详解】
解:(1)在保温状态下,保温板lh消耗的电能
(2)当开关S接a时,电路为R1的简单电路,开关S接b时,两电阻串联,根据串联电阻的规律,开关S接a时电路的电阻较小,根据可知,此时保温板处于加热状态,R1的电阻值
当开关S接b时,两电阻串联,饮水机处于保温状态,则电路中的总电阻
因串联电路中总电阻等于各分电阻之和,所以,R2的电阻值
R2=R﹣R1=484Ω﹣121Ω=363Ω
(3)电压降到198V,保温板处于加热状态时的实际电功率
答:(1)在保温状态下,保温板lh消耗的电能;
(2)保温板电路中R1和R2阻值分别为121Ω、363Ω;
(3)保温板处于加热状态时的实际电功率324W。
2、(1)10Ω;(2)6V;(3)48J
【详解】
解:(1)由电路图知,两个电阻串联在电路中,电压表测R1两端的电压,电流表测电路中的电流。R1的阻值
(2)据串联电路的电流特点知,R2两端的电压
U2=IR2=0.2A×20Ω=4V
那么电源电压
U=U1+U2=2V+4V=6V
(3)通电1min,R2消耗的电能
W=U2It=4V×0.2A×60s=48J
答:(1)R1的电阻为10Ω;
(2)电源电压为6V;
(3)通电1min,R2消耗的电能为48J。
3、(1)6V,10Ω;(2)1.2W~3.6W
【详解】
解:(1)当R1=10Ω时,P1=0.9W
此时电流
可得
U=0.3A(10Ω+R)①
当R2=20Ω时,P2=0.8W
此时电流
可得:
U=0.2A(20Ω+R)②
①②联立,解得U=6V,R=10Ω。
(2)电源电压不变,滑片滑到最右端时,电流最大,此时电功率最大
滑片滑到最左端时,电阻最大,电流最小,此时电功率最小
所以整个电路总功率变化范围是1.2W~3.6W。
答:(1)电源电压U和定值电阻R的大小分别为6V,10Ω;
(2)整个电路总电功率变化的范围为1.2W~3.6W。
4、(1)20W;(2)20Ω;(3)80Ω
【详解】
解:(1)由图可知,闭合开关S,R1和R2串联,电压表测量R1两端的电压,当变阻器连入电路的电阻为零,只有R1的简单电路,电路的总电阻最小,由可知通过电路的电流最大,电路中的最大电流为1A,由图乙可知,当电流表示数为1A时,电压表的示数是20V,此时电压表测量电源电压,电源电压是20V,同时定值电阻两端的电压是20V,定值电阻消耗功率
(2)定值电阻的阻值
(3)变阻器连入电路的电阻最大时,电路的总电阻最大,由可知通过电路的电流最小,最小电流是0.2A,由图乙可知对应电压表的示数是4V,由串联电路电压的规律可知变阻器两端的电压
U2=U-U′1=20V-4V=16V
变阻器的最大阻值
答:(1)当电流表示数为1A时,定值电阻消耗功率是20W;
(2)定值电阻的阻值是20Ω;
(3)滑动变阻器的最大阻值是80Ω。
5、(1)1000m;(2)6×106J;(3)4500N
【详解】
(1)电动公交的速度
v=36km/h=10m/s
电动公交在平直公路上匀速行驶的路程
s=vt=10m/s×100s=1000m
(2)这段路程中电动机消耗的电能
W电=Pt=6×104W×100s=6×106J
(3)公交车获得的机械能
W机=ηW电=75%×6×106J=4.5×106J
根据公式W=Fs可得电动公交车受到的牵引力为
电动公交在平直公路上匀速行驶时受到的阻力与牵引力是一对平衡力,大小相等,所以阻力
f=F=4500N
答:(1)电动公交在平直公路上匀速行驶的路程是1000m。
(2)这段路程中电动机消耗的电能是6×106J。
(3)电动公交在平直公路上匀速行驶时受到的阻力是4500N。
四、实验探究
1、大于 不成 相同
【详解】
(1)[1][2]闭合开关,移动滑动变阻器的滑片,使电路中的电流变成实验一中电流的2倍,且通电时间相同,根据Q=I2Rt可知,电阻丝产生的热量是原来的4倍;所以用电阻丝R1加热的煤油,温度升高Δt1′大于2Δt1,该实验说明电流产生的热量与电流不是正比例关系。
(2)[3]在两烧瓶中分别装入质量相等的不同液体,并接入两根阻值相等的电阻丝,可以探究两种不同液体的吸热性质。
[4]电阻丝产生的热量Q=I2Rt,不计热量损失,液体吸收的热量
Q吸=Q=cmΔt

2、 1.9W 电压表示数接近6V 电流表示数为0
【详解】
(1)[1]为保护电路,闭合开关前要将滑动变阻器调到最大阻值处,若滑片在最左端,则接入右下接线柱,阻值才能最大,如下图所示
(2)[2]由题意可知小灯泡的额定电压为3.8V,由表格中数据可知,小灯泡的电压为3.8V时,电流为0.5A,可得小灯泡的额定功率
P=UI=3.8V×0.5A=1.9W
(3)[3][4]灯丝烧断后,电压表就串联在了电路中,由于电压表的内阻远远大于电路中滑动变阻器的电阻,因此根据串联电路的分压原理,电源电压几乎全部分配到电压表上,故电压表示数接近电源电压,此时由于电路中电阻非常大,故电流极小,使电流表示数为0。
3、 “50Ω 0.5A” 0.75 11.7 4 25 2∶1 B
【详解】
(1)[1]灯泡的额定电压是2.5V,正常工作时的电阻约为10Ω,由欧姆定律,灯的额定电流约为
变阻器连入电路中的电阻为
他应选规格为50Ω 0.5A的滑动变阻器才能完成实验。
(2)[2]原电路中,电压表串联在电路中,灯与变阻器并联是错误的,电压表与灯并联,变阻器与灯串联,如下图所示:
(3)[3]图丙中,电流表选用0~0.6A的量程,分度值为0.02A,电流大小为0.3A,灯的额定功率
P=ULIL=2.5V×0.3A=0.75W
[4]此时滑动变阻器接入电路的阻值
(4)[5][6]由图丁知,电压表选用0~3V的量程,分度值为0.1V,电压表的示数是2V,电阻两端的电压始终保持2V,根据串联电路电压的规律,变阻器分得的电压
U滑=6V-2V=4V
电压表示数为变阻器分得的电压的0.5倍,根据分压原理,当变阻器的最大电阻接入电路中时,定值电阻的最大值为
0.5×50Ω=25Ω
因允许通过变阻器的最大电流为0.5A小于0.6A,故电路中的最大电流为0.5A,由欧姆定律,电路的最小电阻为
由分压原理,变阻器连入电路中电阻为定值电阻阻值为2倍,根据电阻的串联规律
R定小+2R定小=12Ω
可得
R定小=4Ω
更换的定值电阻的阻值范围是4Ω~25Ω。
[7]探究电流跟电阻的关系时,应控制电阻两端的电压不变,即定值电阻两端的电压为2V,则滑动变阻器两端的电压保持
6V-2V=4V
不变,两次接入的定值电阻之比为1∶2,根据电压不变时,电流与电阻成反比可知,两次接入定值电阻时的电流之比为2∶1,两次滑动变阻器两端的电压之比是1∶1;由P=UI可知,滑动变阻器的功率之比为2∶1。
(5)[8]方案一中,小灯泡正常发光时的电阻未知,无论S接a还是接b都无法得知小灯泡是否正常发光,此方案不能测定小灯泡的额定电功率。
方案二中,R0、小灯泡、变阻器三者串联,S接a时,电压表测定值电阻的电压,S接b时测灯和定值电阻的总电压,开关S接“a”“b”各一次,假设调节变阻器的滑片在某一位置,得到两次电压表的示数,两次电压表示数之差等于灯泡两端的电压,不能保证这个差值是2.5V,次数用完了,不能继续实验,不能测定小灯泡的额定电功率。所以,两种方案都不能测出小灯泡的额定功率,故B正确。
