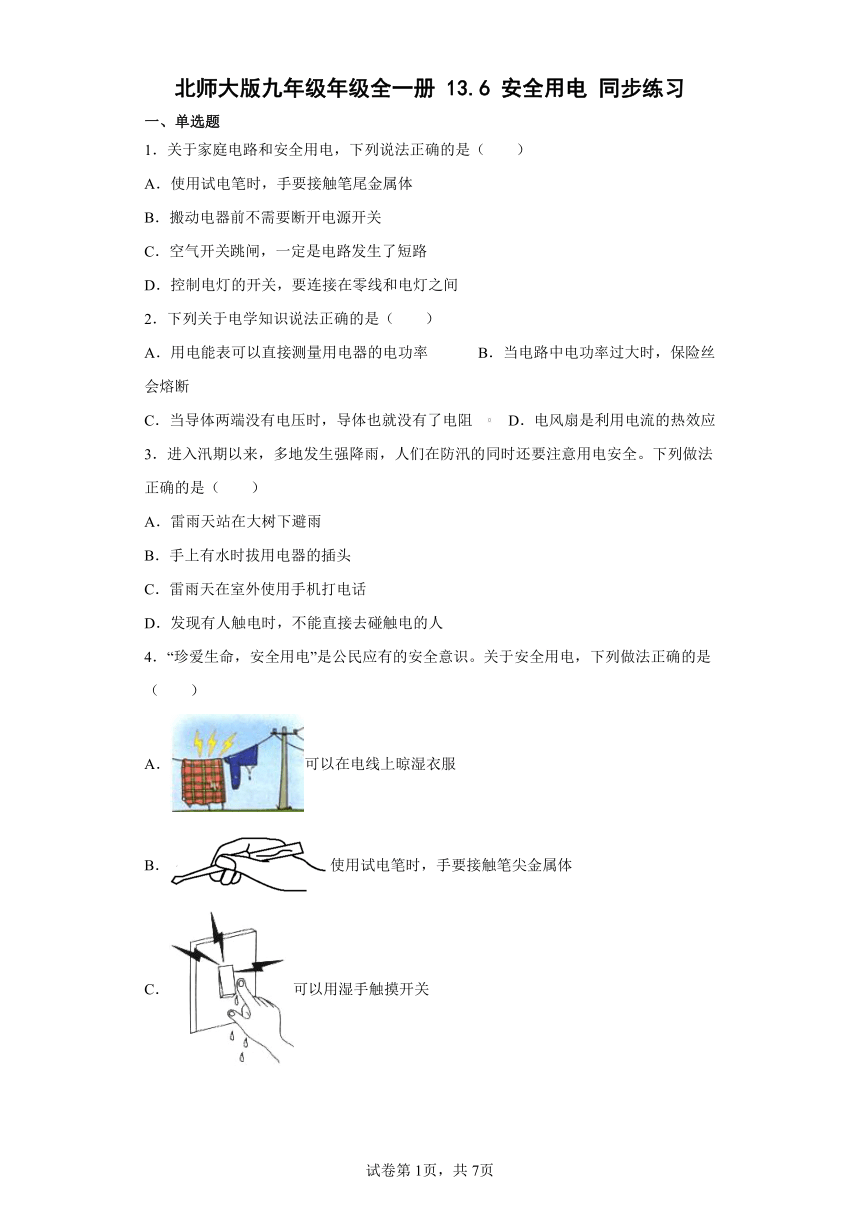

北师大版九年级年级全一册 13.6 安全用电 同步练习
一、单选题
1.关于家庭电路和安全用电,下列说法正确的是(  )
A.使用试电笔时,手要接触笔尾金属体
B.搬动电器前不需要断开电源开关
C.空气开关跳闸,一定是电路发生了短路
D.控制电灯的开关,要连接在零线和电灯之间
2.下列关于电学知识说法正确的是(  )
A.用电能表可以直接测量用电器的电功率 B.当电路中电功率过大时,保险丝会熔断
C.当导体两端没有电压时,导体也就没有了电阻 D.电风扇是利用电流的热效应
3.进入汛期以来,多地发生强降雨,人们在防汛的同时还要注意用电安全。下列做法正确的是(  )
A.雷雨天站在大树下避雨
B.手上有水时拔用电器的插头
C.雷雨天在室外使用手机打电话
D.发现有人触电时,不能直接去碰触电的人
4.“珍爱生命,安全用电”是公民应有的安全意识。关于安全用电,下列做法正确的是(  )
A.可以在电线上晾湿衣服
B.使用试电笔时,手要接触笔尖金属体
C.可以用湿手触摸开关
D.电热水壶的金属外壳要接地

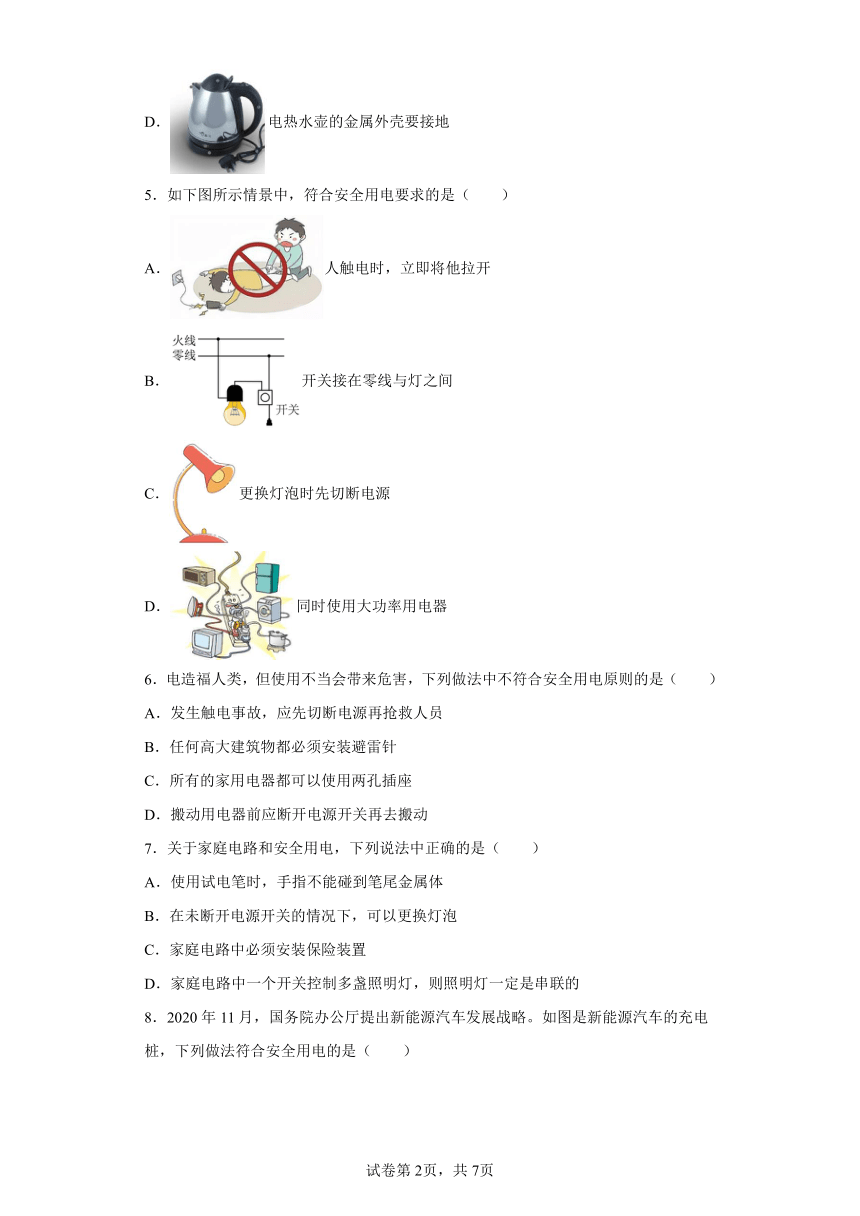

5.如下图所示情景中,符合安全用电要求的是(  )
A.人触电时,立即将他拉开
B.开关接在零线与灯之间
C.更换灯泡时先切断电源
D.同时使用大功率用电器
6.电造福人类,但使用不当会带来危害,下列做法中不符合安全用电原则的是(  )
A.发生触电事故,应先切断电源再抢救人员
B.任何高大建筑物都必须安装避雷针
C.所有的家用电器都可以使用两孔插座
D.搬动用电器前应断开电源开关再去搬动
7.关于家庭电路和安全用电,下列说法中正确的是(  )
A.使用试电笔时,手指不能碰到笔尾金属体
B.在未断开电源开关的情况下,可以更换灯泡
C.家庭电路中必须安装保险装置
D.家庭电路中一个开关控制多盏照明灯,则照明灯一定是串联的
8.2020年11月,国务院办公厅提出新能源汽车发展战略。如图是新能源汽车的充电桩,下列做法符合安全用电的是(  )
A.安装充电桩时,不连接地线也可以
B.每个充电桩在安装时都要装漏电保护器
C.有经验的电工在安装充电桩时不必断开电源开关
D.充电桩起火,应迅速浇水扑灭
9.下列电学知识说法正确的是(  )
A.使用测电笔时,手要接触笔尖金属体
B.做功越快的用电器相同时间消耗的电能越多
C.家庭电路中只有发生短路,才会使电路中电流过大
D.伏安法测电阻时,定值电阻的阻值与加在它两端的电压成正比
10.关于家庭电路和安全用电,下列说法正确的是(  )
A.家庭电路中电流过大,可能是用电器的总功率过大
B.只要没有接触高压输电线路,即使靠得很近,也不会有危险
C.户外露营时,如遇雷雨天气,去大树下避雨很安全
D.空气开关跳闸后,无需查找原因立刻用手直接将其重新闭合就可以了
11.以下做法符合安全用电原则的是(  )
A.雷雨天在室外使用手机打电话
B.空气开关跳闸后,立刻合上继续使用
C.更换灯泡前先断开电源
D.家用电器起火时,先用泡沫灭火器灭火,再切断电源

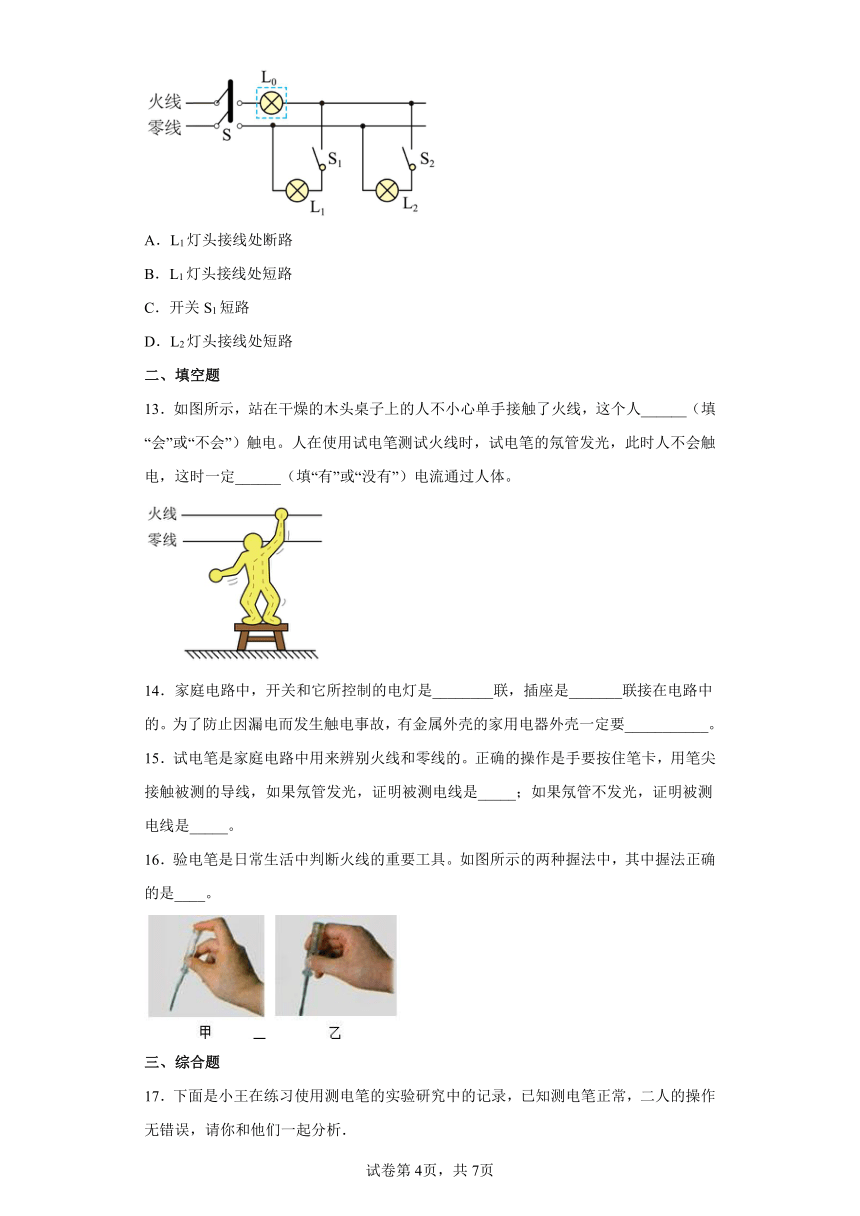

12.如图所示的家庭照明电路中某处存在故障。电工师傅为查明故障,在保险丝处接入一只“220V 40W”的灯泡L0。当只闭合开关S、S1时,灯泡L0正常发光,灯泡L1不发光;当只闭合开关S、S2时,L0和L2都呈暗红色(比正常发光状态暗得多)。由此可以确定(  )
A.L1灯头接线处断路
B.L1灯头接线处短路
C.开关S1短路
D.L2灯头接线处短路
二、填空题
13.如图所示,站在干燥的木头桌子上的人不小心单手接触了火线,这个人______(填“会”或“不会”)触电。人在使用试电笔测试火线时,试电笔的氖管发光,此时人不会触电,这时一定______(填“有”或“没有”)电流通过人体。
14.家庭电路中,开关和它所控制的电灯是________联,插座是_______联接在电路中的。为了防止因漏电而发生触电事故,有金属外壳的家用电器外壳一定要___________。
15.试电笔是家庭电路中用来辨别火线和零线的。正确的操作是手要按住笔卡,用笔尖接触被测的导线,如果氖管发光,证明被测电线是_____;如果氖管不发光,证明被测电线是_____。
16.验电笔是日常生活中判断火线的重要工具。如图所示的两种握法中,其中握法正确的是____。
三、综合题
17.下面是小王在练习使用测电笔的实验研究中的记录,已知测电笔正常,二人的操作无错误,请你和他们一起分析.
操作 测插座左插孔 测插座右插孔
A插座 氖管丌发光 氖管丌发光
B插座 氖管丌发光 氖管发光
C插座 氖管发光 氖管发光
实验所用三个插座中正常的是_____,从其余几只异常插座中任选一只分析其故障或装配错误的可能原因__________-.
18.关于生活用电的知识:
(1)如图甲所示,试电笔可以用来辨别火线和零线,也可以检查电气设备的外壳___________.
(2)如图乙所示,洗衣机、电冰箱等用电器的电源插头是三脚插头,则三脚插头标着E的导线和____相连.
(3)如图丙-1是起保险作用的空气开关,它是为防止由于短路或__________ 而使家庭电路中电流过大导致的危险;图丙-2是漏电保护器,它__________(填“能”或“不能”)防止站在绝缘凳上的人同时接触火线和零线(双线触电)而触电.
19.小明买了一把电水壶,其样式和铭牌如下:
(1)关于电水壶安全使用的注意事项,下列说法不正确的是 ______。
A.注水时,水位不超过电水壶的最高水位线
B.要使用三孔插座
C.电水壶工作时,身体不可靠近壶嘴
D.为了清洁卫生,把壶身和底座放进清水中清洗
(2)小明向壶中加入2kg水,电水壶在正常工作时将水烧至沸腾用了7min(1标准大气压下),已知水的初温为20℃,求:
①电水壶的电阻?______
②水吸收的热量?______
③电水壶烧水的热效率?______
20.下表为某电烤箱铭牌,如图虚线框内所示是其内部简化电路图,R1和R2均为电热丝。
求:(1)电烤箱在高温档工作10分钟所消耗的电能;______
(2)电路中R2的阻值;______
(3)若在电路中加一个“限高温开关”,当电烤箱超过一定温度时能自动断开电路。该开关最好安装在A、B、C中的______点处。
21.图甲是一款多功能洗衣机,图乙是其简化电路图,S.为电源开关,此款洗衣机额定电压220V,它有三个挡位,当开关S置于1时(电路接入R1和R2)为加热状态,消耗功率为l22lW;当开关S置于2时(电路接入R2和电动机M)为保温洗涤状态;当开关S置于3时(接入电动机M)为脱水状态.已知电阻R1的阻值为44Ω,电动机M的额定功率为200W,水的比热容为c水=4.2×103J/(kg·℃)
(1)洗衣机应使用图丙中__________(选填“上”或“下”)面的插座,目的是使洗衣机的__________与大地相连,防止因漏电而造成触电事故.
(2)求电阻R2的阻值___________.
(3)洗衣机在保温洗涤状态下工作时,求此时通过电路的总电流为多少安______ (保留两位小数)
(4)在洗衣机内加入质量为20kg、初温为20℃的水,求加热到50℃时水吸收的热量_______
试卷第1页,共3页
试卷第1页,共3页
参考答案:
1.A
【详解】
A.使用测电笔时,应让手与笔尾的金属体接触,当氖管发光时,说明接触的是火线,故A正确;
B.搬动电器前需要断开电源开关,防止触电,故B错误;
C.空气开关“跳闸”,可能是电路出现了短路,也可能是用电器的总功率过大,故C错误;
D.控制电灯的开关,要连接在火线和电灯之间,故D错误。
故选A。
2.B
【详解】
A. 电能表用来测量用电器一段时间内消耗的电能的,故A错误;B. 根据欧姆定律可知,家庭电路电压为220V一定,电阻越小,电流越大,所以短路是电流过大的原因.根据I=可知,家庭电路电压为220V一定,总功率越大,总电流越大,所以总功率过大是电流过大的原因.因此保险丝熔断的原因是短路或用电器的总功率过大,故B正确;C. 电阻是导体的一种性质,大小与自身的材料、长度、横截面积有关,而与导体两端电压和通过导体的电流大小无关,故C错误;D. 电风扇中的电动机应用了通电导线在磁场中受力而工作的,主要是把电能转化为机械能,不是利用电流的热效应工作的,故D错误.故选B.
点睛:(1)电能表是测量一段时间内消耗的电能的多少的仪表;(2)家庭电路在电流过大,会引起家庭电路中保险丝熔断,其原因:短路和总功率过大;(3)影响电阻的因素是材料、长度和横截面积,与是否有电流、电压无关;(4)电流的热效应:电流通过导体要发热,这叫做电流的热效应,如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子.
3.D
【详解】
A.雷天不在大树下躲避,站在大树下躲避,容易发生雷击现象,故A错误;
B.自来水属于导体,手上有水时拔用电器的插头有可能使电流通过水传到人体上,使人体触电,故B错误;
C.雷雨天在室外使用手机打电话时所发射的电磁波容易引来雷电,造成触电事故,故C错误;
D.发现有人触电应该先切断电源,不能直接用手拉开,否则施救者也会触电,故D正确。
故选D。
4.D
【详解】
A.湿衣服是导体,当把湿衣服晾在电线上时,一旦漏电,人接触衣服时会发生触电事故,故A错误;
B.用测电笔时手指不能接触笔尖金属部位,因为笔尖的金属部位接触带电体,手指接触了会触电,不符合安全用电原则,故B错误;
C.开关属于带电体,用湿手触摸时,水属于导体,有可能使电流通过水传到人体上,使人体触电,故C错误;
D.带有金属外壳的用电器,外壳必须接地,故D正确。
故选D。
5.C
【详解】
A.人触电时,应立即切断电源,不可用手直接接触触电者,否则都有触电危险,故A不符合题意;
B.开关接在火线与灯之间,这样断开开关时可以断开火线,减少触电的风险,故B不符合题意;
C.更换灯泡时先切断电源可防止操作过程中接触火线而发生触电事故,故C符合题意;
D.在同一插座上同时使用大功率用电器,会导致干路电流过大,使干路导线严重发热,危险时可能引发火灾,故D不符合题意。
故选C。
6.C
【详解】
A.人是导体,发生触电事故,应先切断电源再抢救人员,避免再次出现触电事故,故A正确,不符合题意;
B.为了防止雷击,任何高大建筑物都必须安装避雷针,故B正确,不符合题意;
C.带金属外壳的用电器,为了防止漏电发生触电现象,必须使用三孔插座,故C错误,符合题意;
D.为了防止触电现象发生,搬动用电器前应断开电源开关再去搬动,故D正确,不符合题意。
故选C。
7.C
【详解】
A.使用试电笔时,手指要接触笔尾金属体,但不能接触笔尖的金属体,如果不小心接触笔尖的金属体会引起触电事故,故A错误;
B.更换灯泡时,一定要断开电源开关,否则用电器带电的情况下更换容易引起触电事故,故B错误;
C.家庭电路可能因为总功率过大或短路引起电路中电流过大,可能会损坏电路甚至引发火灾,所以一定要安装保险装置,故C正确;
D.家庭电路中一个开关控制多盏照明灯,是因为开关在干路上,照明灯的额定电压都是220V,家庭电路的电压也是220V,如果串联导致各串联用电器分压,都达不到220V的额定电压,无法正常工作,所以不能串联使用,有时一盏灯损坏熄灭,其它灯仍能正常发光,也表明不是串联的。故D错误。
故选C。
8.B
【详解】
A.安装充电桩时,为了安全,要接地线,故A不符合题意;
B.为了安全电路中必须要有保险丝或空气开关,每个充电桩在安装时都要装漏电保护器,故B正确;
C.安全用电要求,连接电路时应断开开关,所以安装充电桩时必须断开电源,故C错误;
D.充电桩起火,应先断开电源再施救,通常情况下水是导体,故D错误。
故选B。
9.B
【详解】
A.用测电笔辨别火、零线时,用笔尖金属体接触火线或零线,手指要接触笔尾金属体,当氖管发光时,说明是接触的是火线,否则是零线,故A错误;
B.电流做功越快,即功率大,根据W=Pt可知,用电器相同时间消耗的电能就越多,故B正确;
C.家庭电路中电流过大的原因可能是发生短路,也可能是用电器的总功率过大,故C错误;
D.导体电阻的大小与导体的材料、长度、横截面积和温度有关,与导体两端电压和通过电流无关,则定值电阻的阻值与加在它两端的电压没有关系,故D错误。
故选B。
10.A
【详解】
A.家庭电路中电流过大,可能是用电器的总功率过大,也可能是发生了短路,故A正确;
B.人即使不碰到高压线,在一定距离内,也会有危险,电压足够大的时候,可能会发生电弧触电,故B错误;
C.在大树下避雨,雷电容易接触高的物体,把电流引向人体,发生雷击现象,故C错误;
D.当家中的空气开关跳闸后,不要急于合闸,冒失的操作会带来用电安全隐患,一定要先把家中的电源插座和开关都断开,再查看跳闸的原因,最后才能根据实际情况做出相应的处理,故D错误。
故选A。
11.C
【详解】
A.雷雨天在室外使用手机打电话,容易造成雷击,故A不符合题意;
B.空气开关跳闸后,应该先检查电路,检查没问题再合上使用,故B不符合题意;
C.更换灯泡前先断开电源,避免触电现象发生,故C符合题意;
D.当家用电器设备失火时,若先用泡沫灭火器,易造成触电事故,故应选用干粉灭火器,并且先切断电源、再灭火,故D不符合题意。
故选C。
12.B
【详解】
当只闭合开关S、S1时,灯泡L0正常发光,说明灯泡L0的两端接在了火线、零线上,即没有与其他用电器串联,且有电流通过,因为灯泡L1不发光,说明灯泡L1被短路。当只闭合开关S、S2时,L0和L2都呈暗红色(比正常发光状态暗得多),说明L0和L2两用电器两端的电压均未达到额定电压,因此L0和L2串联接入电路,各自两端的电压均低于220V,所以L2是正常的。故ACD不符合题意,B符合题意。
故选B。
13. 不会 有
【详解】
[1]站在干燥的木头桌子上的人不小心单手接触了火线,由于没有构成通路,没有电流通过人体,所以这个人不会触电。
[2]在正确使用试电笔辨别火线时,试电笔的氖管发光,说明有电流经过人体形成回路,只不过电流太小不会危及人身安全。
14. 串 并 接地
【详解】
[1][2]在家庭电路中,为了控制电灯,开关应该与电灯串联,为了各用电器之间互不影响,插座应该并联在电路中。
[3]有金属外壳的家用电器,外壳接地能将外壳带电时将电流导入大地,保护人身安全。
15. 火线 零线
【详解】
[1][2]试电笔可以用来检测家庭电路中的火线和零线,用试电笔接触被测导线,如果被测导线是火线,则试电笔尾部的氖管会发光,如果被测导线是零线,则试电笔尾部的氖管不会发光。
16.甲
【详解】
使用验电笔时,手要接触到笔尾的金属体才能形成回路,从而检验火线和零线,由图中可知正确的握法是甲。
17.(1)B插座;(2)C插座,故障可能原因是进户零线断路(或:A插座,故障可能原因是火线断路).
【详解】
试题分析:家庭电路中插座的安装原则是左零右火,即左端接零线,右端接火线.测电笔接触火线时氖管会发光,接触零线时氖管不发光.
家庭电路常见的故障有:火线断路、零线断路、短路等等.
解:(1)正常情况下,插座左孔接零线,右孔接火线;用测电笔测左孔,氖管不发光,用测电笔测右孔,氖管发光;结合表中现象可知,B插座正常.
(2)测电笔测A插座左右两孔,氖管都不发光,说明均没有电流通过,故障可能原因是火线断路.
测电笔测C插座左右两孔,氖管都发光,说明火线正常,零线可能有断路故障.
当进户零线断路时,如图所示,左孔通过灯泡等用电器与火线相连(图中的红线),此时测电笔测C插座的左右两孔,氖管都发光,所以故障原因可能是进户零线断路.
故答案为
(1)B插座;(2)C插座,故障可能原因是进户零线断路(或:A插座,故障可能原因是火线断路).
【点评】本题主要考查了用测电笔辨别家庭电路故障,具有一定难度.
18. 是否带电(是否有电) 用电器的金属外壳 用电器总功率过大 不能
(1)试电笔可以用来辨别火线和零线,还能检查电气设备的外壳是否带电.
(2)三孔插座中,“左零、右火、上地”.
(3)当电路中发生短路或用电器总功率过大时,电路中电流过大,空气开关切断电路起到保护电路的作用;
双线触电时,人相当于一个电阻或者一个用电器,漏电保护器不会跳闸.
【详解】
(1)试电笔除了辨别火线和零线外,还可以检查电气设备的外壳是否带电;
(2)三脚插头的E号脚与三孔插座的地线相连,三脚插头的E号脚与用电器金属外壳相连,使金属外壳与大地相连通,用电器的金属外壳万一带电,电流会通过地线导入大地,防止造成触电事故的发生.
(3)家庭电路中空气开关的作用是保护电路,当电路中发生短路时电流过大,另外用电器总功率过大时,根据知也会引起电流过大,空气开关跳闸.
漏电保护器根据火线和零线的电流是否相等来判断是否有人触电,不相等时说明有电流通过人体导入大地,即有人触电了,会跳闸;
而当双线触电时,人相当于一个电阻或者一个用电器,漏电保护器不会跳闸.
19. D 24.2Ω 6.72×105J 80%
【详解】
试题分析:(1) A。由于水是导体,注水时,水位不超过电水壶的最高水位线,否则容易发生触电事故。故A正确;
B.电水壶由金属外壳要使用三孔插座,故B正确;
C.电水壶工作时,身体不可靠近壶嘴以免烫伤,故C正确;
D.由于水是导体,为了清洁卫生,把壶身和底座放进清水中清洗,容易发生触电事故,故D错误。
(2) 由P=UI= 得电水壶正常工作时的阻是:R=U2/P=24.2Ω;
水吸收的热量:Q吸=cm(t﹣t0)=4.2×103J(kg ℃)×2kg×(100℃﹣20℃)=6.72×105J;
③由 得
将水烧开消耗的电能:W=Pt=2000W×7×60S=8.4×105J,
电水壶烧水过程中的热效率:
η=
考点:电功与热量的综合计算。
20. 6.6×105J 66Ω B
【详解】
试题分析:(1)观察电烤箱铭牌可知电烤箱在高温档工作10分钟所消耗电能W=Pt=1100W×10×60s=6.6×105J(2)高温档时,,低温档时,,
(3)当电烤箱超过一定温度时能自动断开电路,最好是切断火线,开关应装在火线上,即装在B点处。
考点:电器铭牌参数应用;电能计算;应用;串联电路电阻规律应用;开关安装。
21. 下 金属外壳 400Ω 1.46A 2.52×106J
【详解】
(1)洗衣机具有金属外壳,以及使用与水接触,容易漏电,所以应使用图丙中下面带地线的插座,目的是使洗衣机的金属外壳与大地相连,防止因漏电而造成触电事故.
(2)已知电阻R1的阻值为44Ω,所以R1的功率为:

当开关S置于1时(电路接入R1和R2)为加热状态,消耗功率为l22lW,所以R2的功率为:
电阻R2的阻值为;

(3)洗衣机在保温洗涤状态下工作时,电路接入R2和电动机M,此时的总功率为:
此时通过电路的总电流为:

(4)在洗衣机内加入质量为20kg、初温为20℃的水,求加热到50℃时,根据计算水吸收的热量为:
