北师大版九年级年级全一册第十二章欧姆定律 单元练习（有解析）

北师大版九年级年级全一册 第十二章 欧姆定律
一、单选题

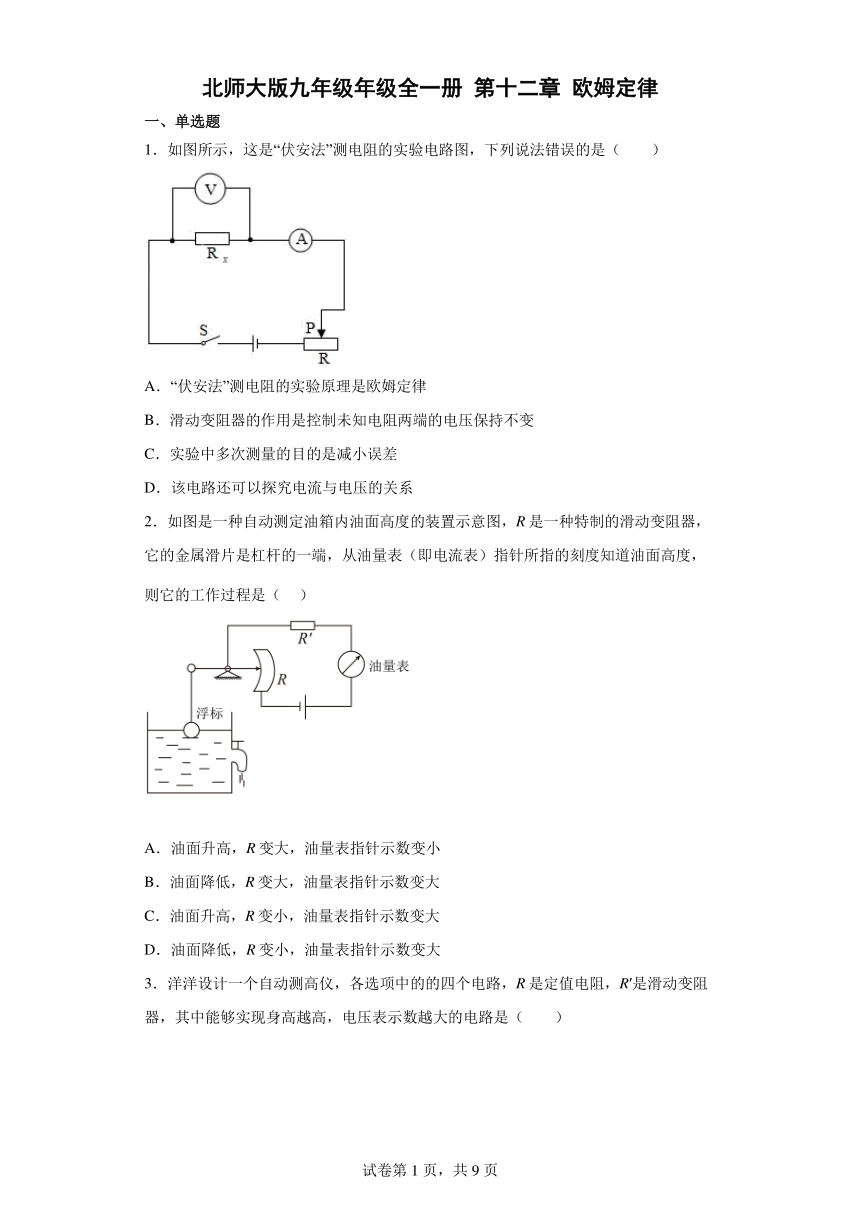

1．如图所示，这是“伏安法”测电阻的实验电路图，下列说法错误的是（　　）
A．“伏安法”测电阻的实验原理是欧姆定律
B．滑动变阻器的作用是控制未知电阻两端的电压保持不变
C．实验中多次测量的目的是减小误差
D．该电路还可以探究电流与电压的关系
2．如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表（即电流表）指针所指的刻度知道油面高度，则它的工作过程是（ ）
A．油面升高，R变大，油量表指针示数变小
B．油面降低，R变大，油量表指针示数变大
C．油面升高，R变小，油量表指针示数变大
D．油面降低，R变小，油量表指针示数变大

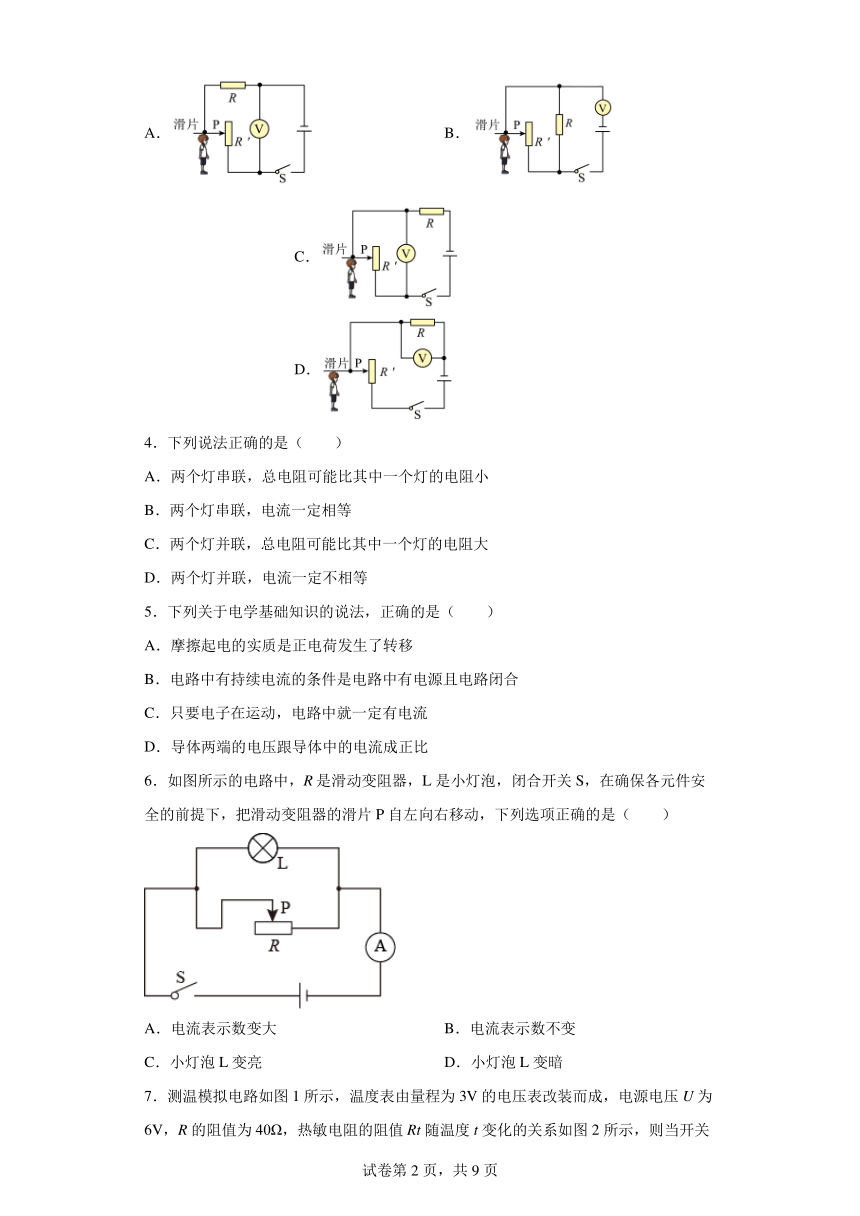

3．洋洋设计一个自动测高仪，各选项中的的四个电路，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是（　　）
A． B． C． D．
4．下列说法正确的是（　　）
A．两个灯串联，总电阻可能比其中一个灯的电阻小
B．两个灯串联，电流一定相等
C．两个灯并联，总电阻可能比其中一个灯的电阻大
D．两个灯并联，电流一定不相等
5．下列关于电学基础知识的说法，正确的是（　　）
A．摩擦起电的实质是正电荷发生了转移
B．电路中有持续电流的条件是电路中有电源且电路闭合
C．只要电子在运动，电路中就一定有电流
D．导体两端的电压跟导体中的电流成正比
6．如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（　　）
A．电流表示数变大 B．电流表示数不变
C．小灯泡L变亮 D．小灯泡L变暗

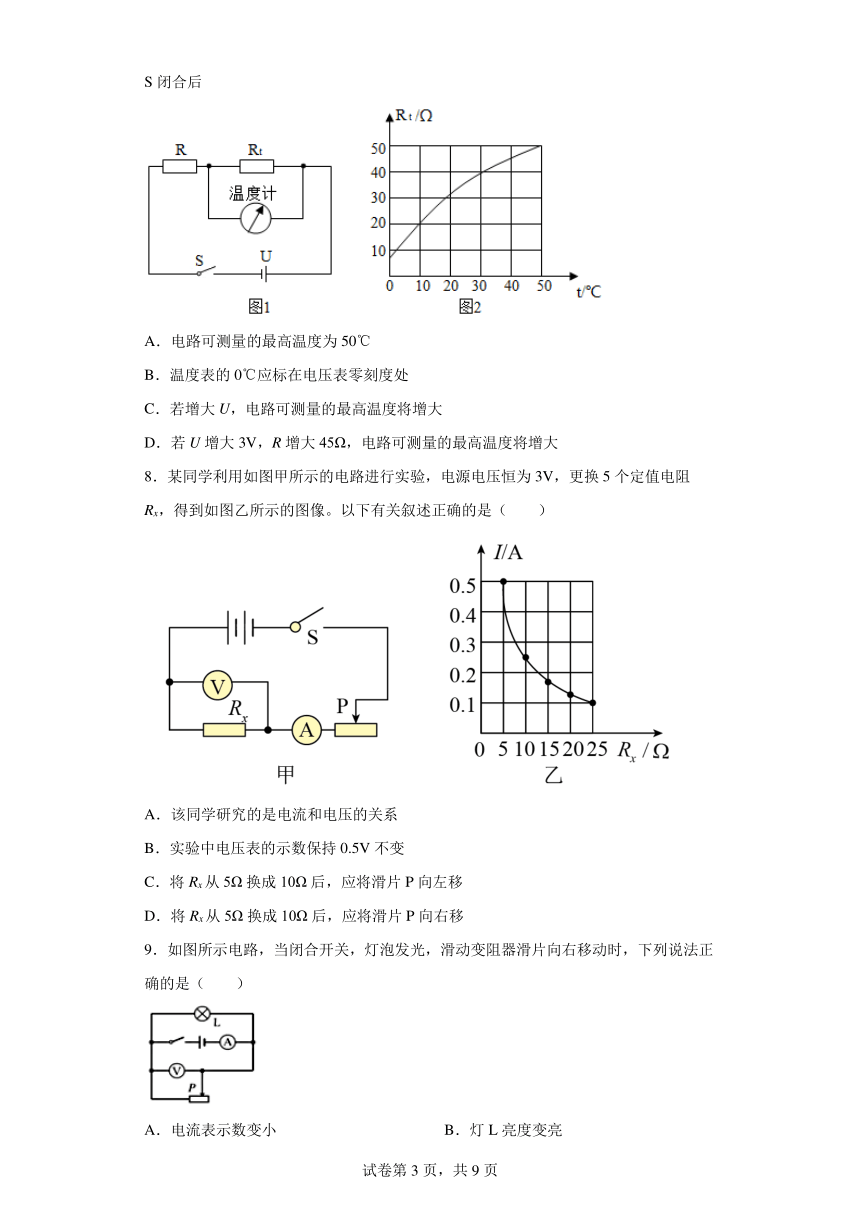

7．测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后
A．电路可测量的最高温度为50℃
B．温度表的0℃应标在电压表零刻度处
C．若增大U，电路可测量的最高温度将增大
D．若U增大3V，R增大45Ω，电路可测量的最高温度将增大
8．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图像。以下有关叙述正确的是（　　）
A．该同学研究的是电流和电压的关系
B．实验中电压表的示数保持0.5V不变
C．将Rx从5Ω换成10Ω后，应将滑片P向左移
D．将Rx从5Ω换成10Ω后，应将滑片P向右移
9．如图所示电路，当闭合开关，灯泡发光，滑动变阻器滑片向右移动时，下列说法正确的是（　　）
A．电流表示数变小 B．灯L亮度变亮
C．灯L亮度变暗 D．电压表示数变大

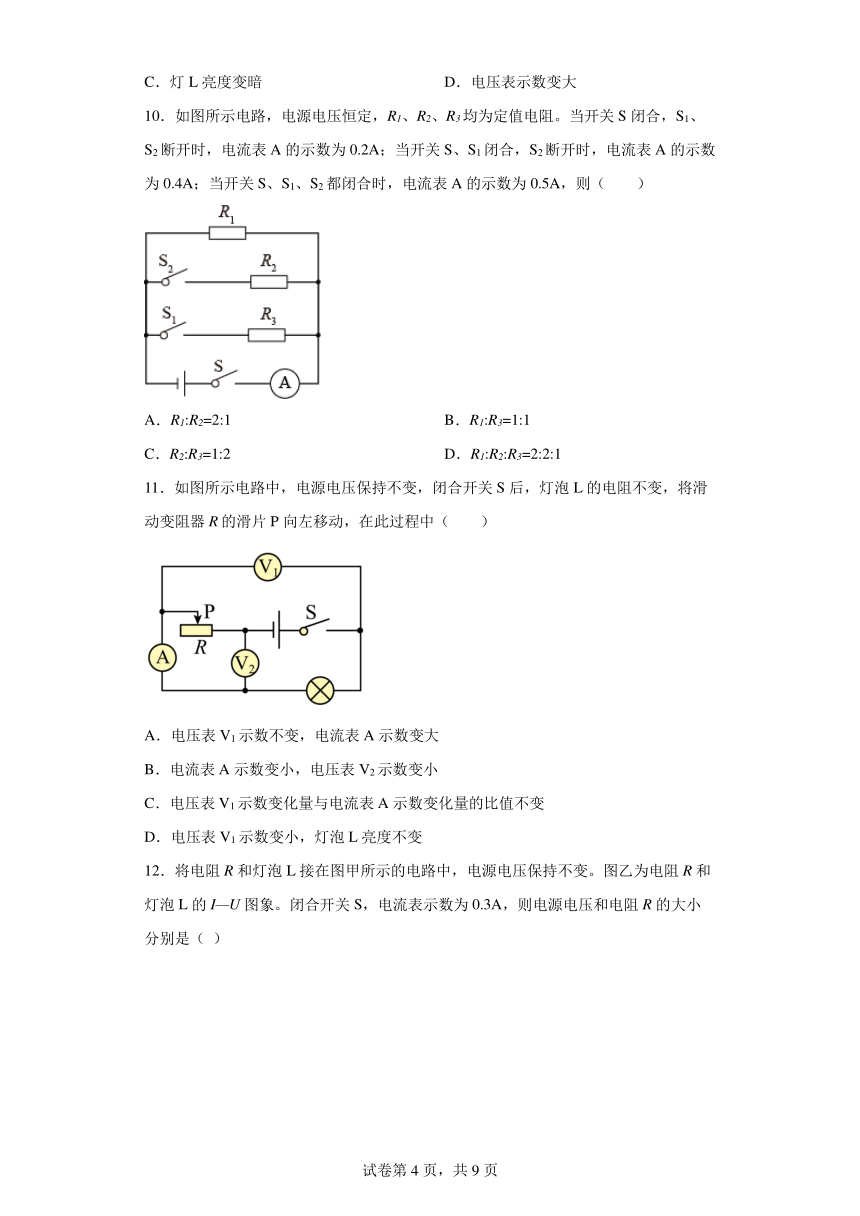

10．如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。当开关S闭合，S1、S2断开时，电流表A的示数为0.2A；当开关S、S1闭合，S2断开时，电流表A的示数为0.4A；当开关S、S1、S2都闭合时，电流表A的示数为0.5A，则（　　）
A．R1:R2=2:1 B．R1:R3=1:1
C．R2:R3=1:2 D．R1:R2:R3=2:2:1
11．如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（　　）
A．电压表V1示数不变，电流表A示数变大
B．电流表A示数变小，电压表V2示数变小
C．电压表V1示数变化量与电流表A示数变化量的比值不变
D．电压表V1示数变小，灯泡L亮度不变

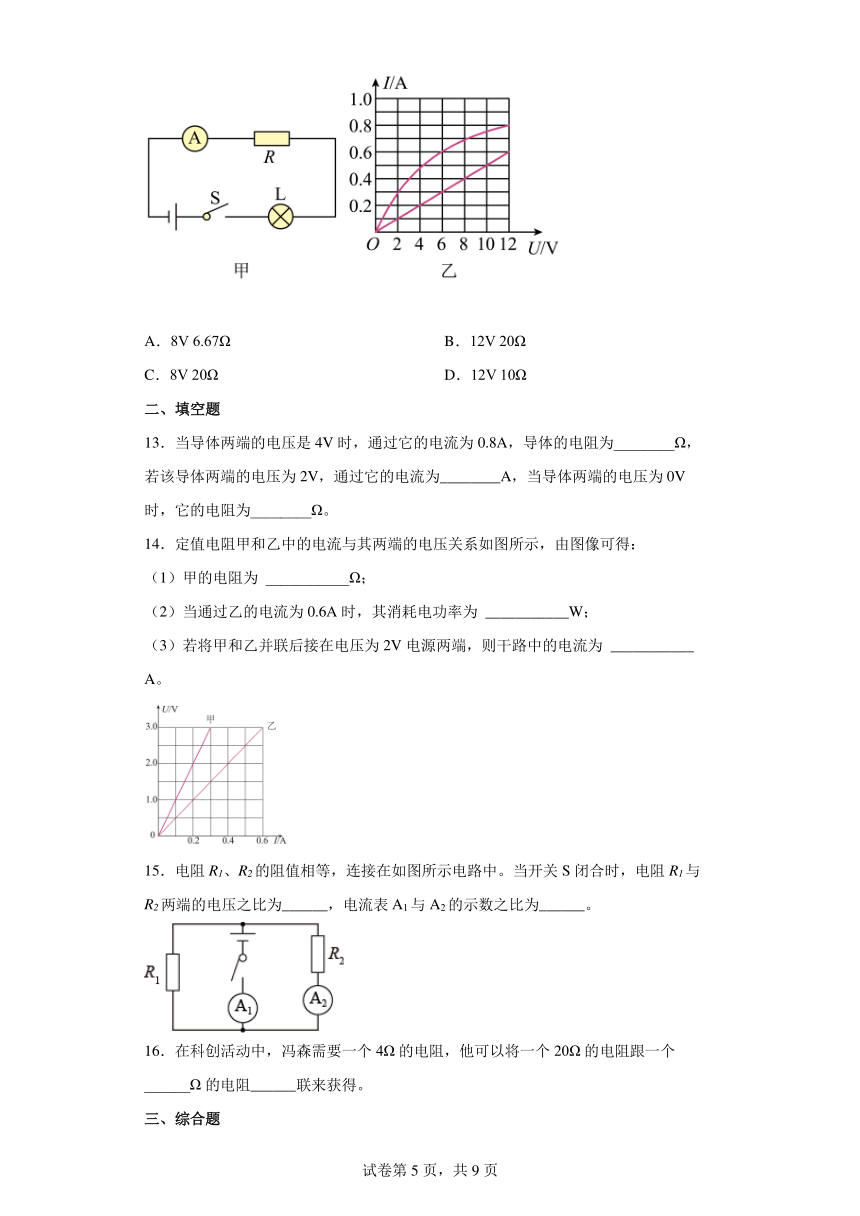

12．将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I—U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（ ）
A．8V 6.67Ω B．12V 20Ω
C．8V 20Ω D．12V 10Ω
二、填空题
13．当导体两端的电压是4V时，通过它的电流为0.8A，导体的电阻为________Ω，若该导体两端的电压为2V，通过它的电流为________A，当导体两端的电压为0V时，它的电阻为________Ω。
14．定值电阻甲和乙中的电流与其两端的电压关系如图所示，由图像可得：
（1）甲的电阻为 ___________Ω；
（2）当通过乙的电流为0.6A时，其消耗电功率为 ___________W；
（3）若将甲和乙并联后接在电压为2V电源两端，则干路中的电流为 ___________ A。
15．电阻R1、R2的阻值相等，连接在如图所示电路中。当开关S闭合时，电阻R1与R2两端的电压之比为______，电流表A1与A2的示数之比为______。
16．在科创活动中，冯森需要一个4Ω的电阻，他可以将一个20Ω的电阻跟一个______Ω的电阻______联来获得。
三、综合题
17．亮亮设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理图如图甲所示，电源电压保持不变。电压表量程为0~3V，R0是定值电阻，阻值为150Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图所示。闭合开关S后，当环境温度为20℃时，求：
（1）R1的阻值随温度降低而___________；
（2）R1的阻值为多少？此时电压表的示数为1.5V，通过R0的电流为多少？( )
（3）电源电压为多少？( )
（4）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？( )
18．小嘉同学做“用电流表、电压表测电阻”的实验。实验桌上有电源（电压保持不变）、待测电阻、电流表、电压表和开关各一个，滑动变阻器A、B两个（A标有“”字样、B标有“”字样）及导线若干，所有器材均完好。小嘉选取其中一个变阻器进行实验，他正确串联实验器材，并将滑动变阻器的滑片置于一端，然后将电压表并联在电路中。闭合开关，观察到电压表示数为0；接着他将滑片移至另一端，观察到两电表示数如图（a）、（b）所示。小嘉对所观察到的实验现象思考后，重新正确连接电路，且操作步骤正确。再次闭合开关后，观察到电压表示数为2伏；移动滑片至另一端，观察到电流表示数为0.58安；滑片移至某位置，观察到两电表示数分别为3伏和0.28安。然后他整理器材，完成了实验数据收集。
（1）小嘉调整电路前的实验操作过程存在什么问题？
（2）判断小嘉所选取的滑动变阻器规格，并说明理由。
（3）请分析和计算待测电阻的平均值。（精确到0.1欧）
19．如图甲、乙所示是某电子秤及其原理图。托盘与弹簧相连，滑片P固定在弹簧上并能随弹簧的伸缩上下滑动，R2是一根长l0=10cm的均匀电阻丝。空盘时，滑片P位于R2的最上端，称量最大值时，滑片P位于R2的最下端，R2的最大阻值Rm=40Ω，电源电压恒为3V。请完成以下问题：
（1）图甲中的“质量表”是用______表改装的；R1在电路中的作用是______；
（2）空盘时，闭合开关S，电路电流为0.3A，此时R1接入的阻值是多少？( )
（3）已知该弹簧压缩的长度 l所受压力的关系如图丙所示，开关S闭合后，在托盘中放入重为20N的物体时，求R2接入电路的阻值；( )
（4）若长期使用导致电源电压减小，会出现什么现象？应该怎么办？( )
20．为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5Ω，电源电压恒为4.5V，R2是固定的、竖直放置的硬电阻棒、总长为45cm、总电阻为15Ω，其接入电路的电阻与接入电路的棒长成正比，R2的规格为“15Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A，
(1)R1在电路中的作用是___________。
(2)当被测身高增加时，电压表的示数___________电流表的示数___________（变大/变小/不变）。
(3)哥哥小强和妹妹小丽分别用该测量仪测量身高时，电流表的示数分别为0.3A和0.9A，已知小强的身高为170cm，则小丽的身高为多少___________？
(4)为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是多少___________？
21．阅读短文，回答问题
光电效应
光电效应最早是由赫兹发现的一种神奇的物理现象，后来爱因斯坦作出了科学的解释。光电效应分为光电子发射效应、光电导效应和阻挡层光电效应，又称光伏效应。
光电子发射效应发生在物体表面，又称外光电效应。外光电效应是指被光激发产生的电子逸出物质表面的现象（如图甲），只有入射光的频率高于一定值时，才能激发电子逸出物质表面。光电导效应和阻挡层光电效应发生在物体内部，统称为内光电效应。内光电效应是指被光激发所产生的电荷仍在物质内部运动，但使物质的导电能力发生变化或在物体两端产生电压的现象。
光敏电阻器是利用半导体的光电效应制成的一种电阻值随入射光的强度而改变的电阻器。光敏电阻器一般用于光电测量、光电控制和光电转换等。工业生产中，常用光敏电阻来探测光照强度。如图丙，只将光敏电阻正对光源，其余部分电路置于光源外，就可以通过量程为300mA的灵敏电流表来显示光照强度（E/lx）。电源电压恒为4.5V，蜂鸣器（视为定值电阻）的阻值为10Ω，光敏电阻R与承受光照强度E变化的关系如下表所示：
光照强度E/（lx） 100 200 300 400 500 600
R/Ω 18.0 9.0 6.0 4.5 3.6 3.0
利用太阳能的最佳方式是光伏转换，就是利用光伏效应，使太阳光射到太阳能电池上产生电流直接发电，光伏产业正成为国际上继IT、微电子产业之后又一爆炸式发展的行业。
（1）外光电效应会从物质中激发出______逸出于表面。
（2）太阳能电池是依据______（内/外）光电效应工作的。
（3）图乙所示是可见光谱图，如果黄光照射到某金属表面能产生外光电效应，则下列照射该金属也一定能产生外光电效应的光是______。
A．红光和橙光 B．红光和绿光 C．蓝光和紫光 D．橙光和靛光
（4）图丙电路能够测量的最大光照强度是______lx。
（5）图丙电路中灵敏电流表的示数I 随光照强度E关系与下列图像相符合的是______。
A、 B、 C、 D、
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
A．“伏安法”测电阻的实验原理为
R＝
是欧姆定律的变形公式，故“伏安法”测电阻的实验原理是欧姆定律，故A正确，不符合题意；
BC．此实验中通过移动滑动变阻器的滑片来改变电阻两端的电压和通过电阻的电流，多次测量求平均值来减小误差，故B错误，符合题意；C正确，不符合题意；
D．根据控制变量法知，在探究电流与电压的关系需要保持电阻不变，通过移动滑动变阻器滑片来改变电阻两端的电压和电流，找普遍规律，故利用此装置可以探究电流与电压的关系，故D正确，不符合题意。
故选B。
2．C
【详解】
图中，变阻器与定值电阻串联，油量表（即电流表）串联在电路中测电路的电流。
AC．油面升高，杠杆顺时针转动，滑动变阻器连入电路的电阻变小，由串联电阻的规律，电路的电阻变小，由欧姆定律，油量表指针示数变大，故A不符合题意，C符合题意；
BD．油面降低，杠杆逆时针转动，滑动变阻器连入电路的电阻变大，由串联电阻的规律，电路的电阻变大，由欧姆定律，油量表指针示数变小，故BD不符合题意。
故选C。
3．C
【详解】
A．电压表测量的是电源电压，示数不变，故A不符合题意；
B．电压表串联在干路中，无论怎么移动滑动变阻器，电压表示数都约等于电源电压，故B不符合题意；
C．电压表测量的是R′的电压，因为R′和R串联，身高越高，R′阻值越大分压越多，电压表示数越大，故C符合题意；
D．电压表测量的是R的电压，身高越高R′越大，R分压越小，故D不符合题意。
故选C。
4．B
【详解】
A．两个灯串联后，总电阻等于各电阻之和，所以总电阻比其中任一个灯的电阻都大，故A错误；
B．两灯串联时，串联电路电流处处相等，所以两灯的电流一定相等，故B正确；
C．两灯并联，总电阻比任一个灯的电阻的阻值都小，故C错误；
D．两灯并联，电流可能相等，也可能不相等。两灯规格相同时，电流相等，规格不同时，电流不相等。故D错误。
故选B。
5．B
【详解】
A．摩擦起电的实质，并不是创造了电，而是电子在物体间发生了转移，得到电子的物体带负电，失去电子的物体带正电，故A错误；
B．产生持续电流的条件是电路中必须有电源，且电路是通路，故B正确；
C．只有自由电荷的定向移动才会形成电流，故C错误；
D．电源提供了电压，电压使电路有电流，故电流与导体两端的电压成正比，故D错误。
故选B。
6．A
【详解】
AB．灯泡和变阻器并联，把滑动变阻器的滑片P自左向右移动，变阻器阻值减小，电压不变，根据，变阻器支路电流变大，灯泡支路电流不变，总电流变大，电流表示数变大，故A正确，B错误；
CD．因为并联，所以变阻器支路不影响灯泡，灯泡亮度不变，故CD错误。
故选A。
7．D
【详解】
A．由电路图可知，两个电阻串联，根据串联电路电阻分压特点，热敏电阻Rt的阻值越大则其分压越大，而其两端电压允许最大值为3V，此时电路电流为
则热敏电阻Rt的阻值为
根据图2数据可知，此时可测量的最高温度为30℃，故A不符合题意；
B．温度表为0℃时，热敏电阻Rt的阻值不为零，故Rt的两端电压不为零，不应标在电压表零刻度处，故B不符合题意；
C．若增大电源电压U，电压表的量程仍为0﹣3V，根据串联电路的分压作用知，定值电阻两端的电压增大，由欧姆定律知电路的电流增大，热敏电阻的阻值Rt的阻值减小，电路可测量的最高温度减小，故C错误；
D．若U增大3V，R增大45Ω，热敏电阻Rt的两端电压允许最大值为3V，此时电路电流为
则热敏电阻Rt的阻值为
热敏电阻Rt的阻值越大则可测量的最高温度越大，故电路可测量的最高温度将增大，故D符合题意。
故选D。
8．D
【详解】
A．根据图乙可知，该同学研究的是电流和电阻的关系，A错误；
B．由图乙知，电阻两端的电压始终保持
UV=IR=0.1A×25Ω=……=0.5A×5Ω=2.5V
故B错误；
CD．根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2.5V，故C错误，D正确。
故选D。
9．A
【详解】
A．由图可知，变阻器和灯泡并联，电流表测量干路中的电流，电压表测量电源电压，滑动变阻器滑片向右移动时，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由可知干路中的电流变小，即电流表的示数变小，故A正确；
BC．并联电路中各个支路互不影响，滑动变阻器滑片向右移动时，灯L亮度不变，故BC错误；
D．电压表测量电源电压，电源电压不变，电压表的示数不变，故D错误。
故选A。
10．B
【详解】
当开关S闭合，S1、S2断开时，电路中只有R1，电源的电压不变，可得
U=I1R1=0.2A×R1
当开关S、S1闭合，S2断开时，电路中R1和R3并联，电源的电压不变，可得
当开关S、S1、S2都闭合时，电路中R1、R2和R3并联，电源的电压不变，可得
由以上三式联立可得：R1:R2:R3=1:2:1，即R1:R2=1:2，R1:R3=1:1，R2:R3=2:1，故ACD不符合题意，B符合题意。
故选B。
11．C
【详解】
电路为灯泡和滑动变阻器串联，电压表V1测灯泡两端电压，电压表V2测滑动变阻器两端电压，电流表测整体电流，则当滑片向左移动时，接入电路电阻变大，总电阻变大，则由欧姆定律可知，电路电流变小，电流表示数变小，由串联分压可得，滑动变阻器所分电压变大，灯泡所分电压变小，则电压表V1示数变小，V2示数变大，灯泡亮度变暗，由于电压表V1和电流表均测灯泡，则其比值为灯泡的阻值，灯泡阻值不变，则电压表V1示数变化量与电流表A示数变化量的比值不变，故ABD不符合题意，C符合题意。
故选C。
12．C
【详解】
观察图乙图象，根据定值电阻的图象是一条过原点的直线，可判断乙图中的直线是定值电阻R的图象，由图象数据，当定值电阻R两端的电压为4V时，对应的电流是0.2A，根据，则定值电阻R的阻值
图甲电路图，闭合开关S，电阻R和灯泡L串联，电流表测电路电流，电流表示数为0.3A，根据串联电路电流规律，则电阻R和灯泡L的电流
由图象乙可知，当电路电流是0.3A时，此时灯泡L分压
此时电阻R分压
根据串联电路电压规律可得
故ABD不符合题意，C符合题意。
故选C。
13． 5 0.4 5
【详解】
[1]据欧姆定律得，导体的电阻
[2]当电压为2V时，通过导体的电流
[3]电阻是导体本身的一种性质，其两端有无电压，电阻都不变，所以其电阻为5Ω。
14． 10 1.8 0.6
【详解】
（1）[1]由U-I图象可知，当U甲=2V时，通过甲的电流I甲=0.2A，甲的电阻
（2）[2]由U-I图象可知，当电流I乙=0.6A时，乙两端的电压U乙=3V，则乙消耗的电功率
P乙=U乙I乙=3V×0.6A=1.8W
（3）[3]将甲和乙并联后接在电压为2V的电源两端时，因并联电路中各支路两端的电压相等，所以，它们两端的电压均为2V，由图象可知，通过两电阻的电流分别为
I甲=0.2A，I乙′=0.4A
因并联电路中干路电流等于各支路电流之和，所以，干路中的电流
I=I甲+I乙′=0.2A+0.4A=0.6A
15． 1︰1 2︰1
【详解】
[1]图中两电阻并联，根据并联电路各支路两端电压相等，电阻R1与R2两端的电压之比为1︰1.
[2]图中电流表A1测干路电流，A2测通过R2的电流。因R1、R2的阻值相等，它们两端的电压也相等，则通过两电阻的电流大小也相等。设通过两个电阻的电流为I，则干路电流为2I，所以电流表A1与A2的示数之比为
16． 5 并
【详解】
[1][2]串联电路中总电阻大于各部分电阻，故需要一个电阻与20Ω的电阻并联，由并联电路电阻规律可得
解得
17． 增大 0.01A 4V 100℃
【详解】
（1）[1]由图可知，R1的阻值随温度的升高而减小，R1的阻值随温度降低而增大。
（2）[2]由题知开关S闭合后，环境温度为20℃，由图可知此时R1的阻值为R1=250Ω；该电路为R0和R1的串联电路，电压表测R0两端的电压；已知此时电压表示数为1.5V，即R0两端的电压为U0=1.5V，则通过R0的电流为
（3）[3]串联电路中电流处处相等，因此当环境温度为20℃时，电路中的电流为
I=I0=0.01A
电路的总电阻为
R=R0+R1=150Ω+250Ω=400Ω
由欧姆定律可知电源电压为
U=IR=0.01A×400Ω=4V
（4）[4]已知电压表量程为0~3V，即R0两端最大电压为U0′=3V，此时电路中的电流为
由串联电路的电压特点可知此时R1两端的电压为
U1=U-U0′=4V-3V=1V
R1的阻值为
由图可知，此时对应的温度为100℃，则此电路所允许的最高环境温度是100℃。
18．（1）电压表与变阻器并联；（2）滑动变阻器B，见解析。（3）10.3Ω。
【详解】
解：（1）正确串联实验器材，将滑动变阻器的滑片置于一端，然后将电压表并联在电路中，闭合开关，观察到电压表示数为0，说明电压表被短路了，接着他将滑片移至另一端，由图（a）、（b）可知电压表和电流表有示数，所以电压表与变阻器并联了，将滑动变阻器的滑片置于一端，变阻器连入电路的电阻为零，电压表的示数为0，将滑片移至另一端，此时变阻器连入电路的电阻最大。
（2）重新正确连接电路，且操作步骤正确，电压表与电阻并联，电压表示数为2V，说明电阻两端的电压是2V，滑片移至某位置，电压表的示数是3V，由串联分压可知，变阻器连入电路的电阻最大时，变阻器两端的电压大于3V，所以实验开始时，电压表与变阻器并联，电压表的示数大于3V，由图（a）可知，电压表的选择量程是0~15V，电压表的示数是4V，由串联电路的电压的规律可知电源电压
U=Ux+U滑=2V+4V=6V
由图（b）可知，电流表的量程是0~0.6A，电流表的示数是0.2A，变阻器的最大值
所以选择滑动变阻器B，由串联电路电流的规律可知通过电阻的电流是0.2A，电阻的阻值
（3）移动滑片至另一端，此时变阻器连入电路的电阻为零，只有待测电阻的简单电路，电流表示数为0.58A，电阻的阻值
滑片移至某位置，观察到两电表示数分别为3伏和0.28安，此时电阻的阻值
待测电阻的平均值
答：（1）小嘉调整电路前电压表与变阻器并联；
（2）小嘉所选取的滑动变阻器B，见解析。
（3）待测电阻的平均值是10.3Ω。
19． 电流 保护电路 10Ω 16Ω 见解析
【详解】
（1）[1]由图示知，质量表串联在电路中，所以是用电流改装的。
[2]由图示知，R1与R2串联在电路中，而空盘时，滑片P位于R2的最上端，R2接入电路的阻值为了0，此时接入电路的R1可避免电路出现短路，起保护电路的作用。
（2）[3]空盘时，闭合开关S，电路为R1的简单电路，由欧姆定律可得，R1接入电路的阻值
（3）[4]由图丙知，当称量物体重为20N时，即弹簧受到的压力为20N，弹簧被压缩的长度为
l=4cm
因R2是一根长l0=10cm的均匀电阻丝，R2的最大阻值为Rm=40Ω。 l对应的电阻值为
（4）[5]电源电压减小，空盘时R1滑片位置不变，由可知，电路中电流变小，质量表零点不对；为了校零，即空盘时电流表示数与原来显示值应相同，根据可知，应使R1接入电路的电阻减小，即R1滑片左移。
20． 保护电路 变大 变小 140cm 4~10Ω
【详解】
(1)[1]R1在电路中的作用是保护电路，防止电路中电流过大或电阻棒两端电压过大。
(2)[2]当被测身高增加时，电阻棒接入电路的电阻变大，由串联分压规律可知电阻棒分得的电压变大，电压表的示数变大。
[3]由欧姆定律可知，当电阻棒电阻变大时，电路中的电流变小，电流表的示数变小。
(3)[4]哥哥测量时电流表的示数为0.3A，电路中总电阻是
电阻棒接入的电阻是
妹妹测量时电流表的示数为0.9A，电路中总电阻是
所以电阻棒此时接入电阻为0。
因为电阻棒总长为45cm、总电阻为15Ω，所以电阻棒每接入1Ω的长度为3cm，哥哥测量时比妹妹多接入了10Ω，所以哥哥比妹妹高30cm，哥哥的身高为170cm，则妹妹身高为140cm。
(4)[5]R2的规格为“15Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A，为了保证电路中各元件安全工作，电路中的最大电流是0.5A，此时的总电阻为
变阻器接入电路的最小电阻为
变阻器两端的最大电压为3V，由串联分压可知定值电阻R1两端的电压是1.5V，由串联分压比等于电阻比可知变阻器接入电路的最大电阻为10Ω。即变阻器接入电路的阻值范围是4~10Ω。
21． 电子 内 C 360 B
【详解】
（1）[1]外光电效应是指被光激发产生的电子逸出物质表面的现象，故外光电效应会从物质中激发出电子逸出于表面。
（2）[2]太阳能电池使太阳光射到太阳能电池上产生电流直接发电，内光电效应是指被光激发所产生的电荷仍在物质内部运动，但使物质的导电能力发生变化或在物体两端产生电压的现象，故是内光电效应工作的。
（3）[3]只有入射光的频率高于一定值时，才能激发电子逸出物质表面，即入射光的频率需要高于黄光，故选C。
（4）[4]由于灵敏电流表的所允许的最大电流为300mA，而电源电压为4.5V，故总电阻的阻值为
蜂鸣器（视为定值电阻）的阻值为10Ω，则热敏电阻的阻值为
根据光敏电阻R与承受光照强度E变化的关系表，发生光敏电阻与承受光照强度E的乘积是一个定值，值为1800 lx·Ω，故当热敏电阻的阻值为5Ω，光照强度为360lx。
（5）[5]图丙电路中灵敏电流表的示数I 为
当变大时，变小，总电阻变小，变大，故AC错误；当为零时，热敏电阻阻值比较大，总电阻比较大，电流比较小，且有一定的值，不为零，故B正确。
