期中复习专题《力学作图》——2021-2022学年苏科版八年级下册物理（含答案）

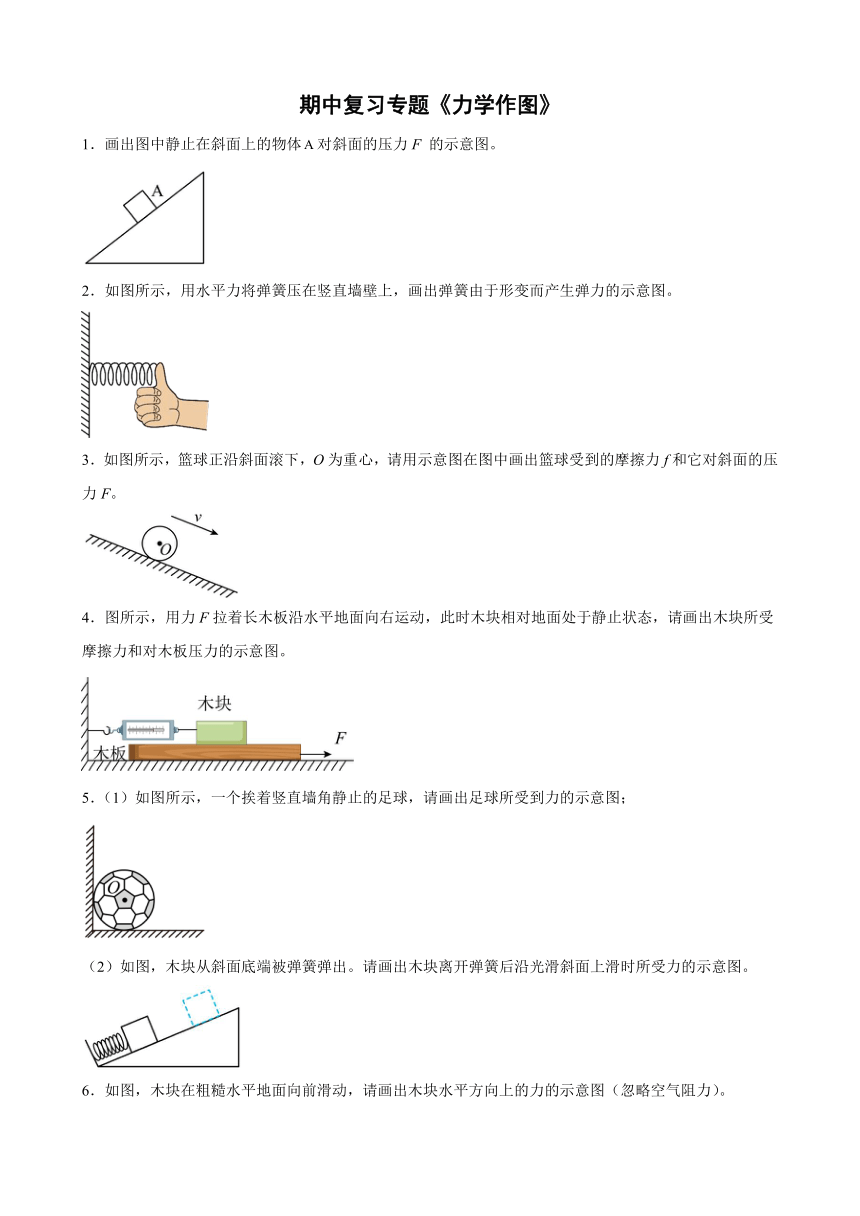

期中复习专题《力学作图》
1．画出图中静止在斜面上的物体对斜面的压力F 的示意图。
2．如图所示，用水平力将弹簧压在竖直墙壁上，画出弹簧由于形变而产生弹力的示意图。
3．如图所示，篮球正沿斜面滚下，O为重心，请用示意图在图中画出篮球受到的摩擦力f和它对斜面的压力F。
4．图所示，用力F拉着长木板沿水平地面向右运动，此时木块相对地面处于静止状态，请画出木块所受摩擦力和对木板压力的示意图。
5．（1）如图所示，一个挨着竖直墙角静止的足球，请画出足球所受到力的示意图；
（2）如图，木块从斜面底端被弹簧弹出。请画出木块离开弹簧后沿光滑斜面上滑时所受力的示意图。

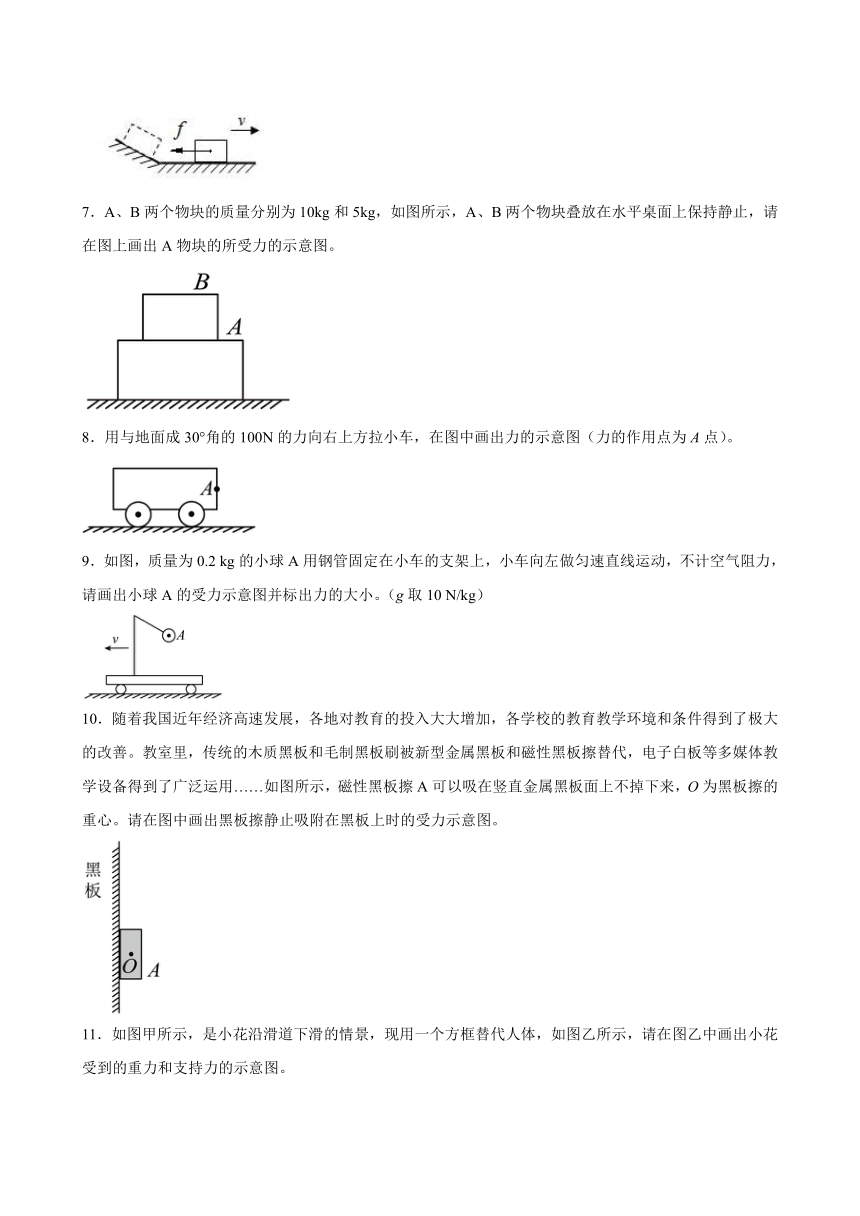

6．如图，木块在粗糙水平地面向前滑动，请画出木块水平方向上的力的示意图（忽略空气阻力）。
7．A、B两个物块的质量分别为10kg和5kg，如图所示，A、B两个物块叠放在水平桌面上保持静止，请在图上画出A物块的所受力的示意图。
8．用与地面成30°角的100N的力向右上方拉小车，在图中画出力的示意图（力的作用点为A点）。
9．如图，质量为0.2 kg的小球A用钢管固定在小车的支架上，小车向左做匀速直线运动，不计空气阻力，请画出小球A的受力示意图并标出力的大小。（g取10 N/kg）
10．随着我国近年经济高速发展，各地对教育的投入大大增加，各学校的教育教学环境和条件得到了极大的改善。教室里，传统的木质黑板和毛制黑板刷被新型金属黑板和磁性黑板擦替代，电子白板等多媒体教学设备得到了广泛运用……如图所示，磁性黑板擦A可以吸在竖直金属黑板面上不掉下来，O为黑板擦的重心。请在图中画出黑板擦静止吸附在黑板上时的受力示意图。

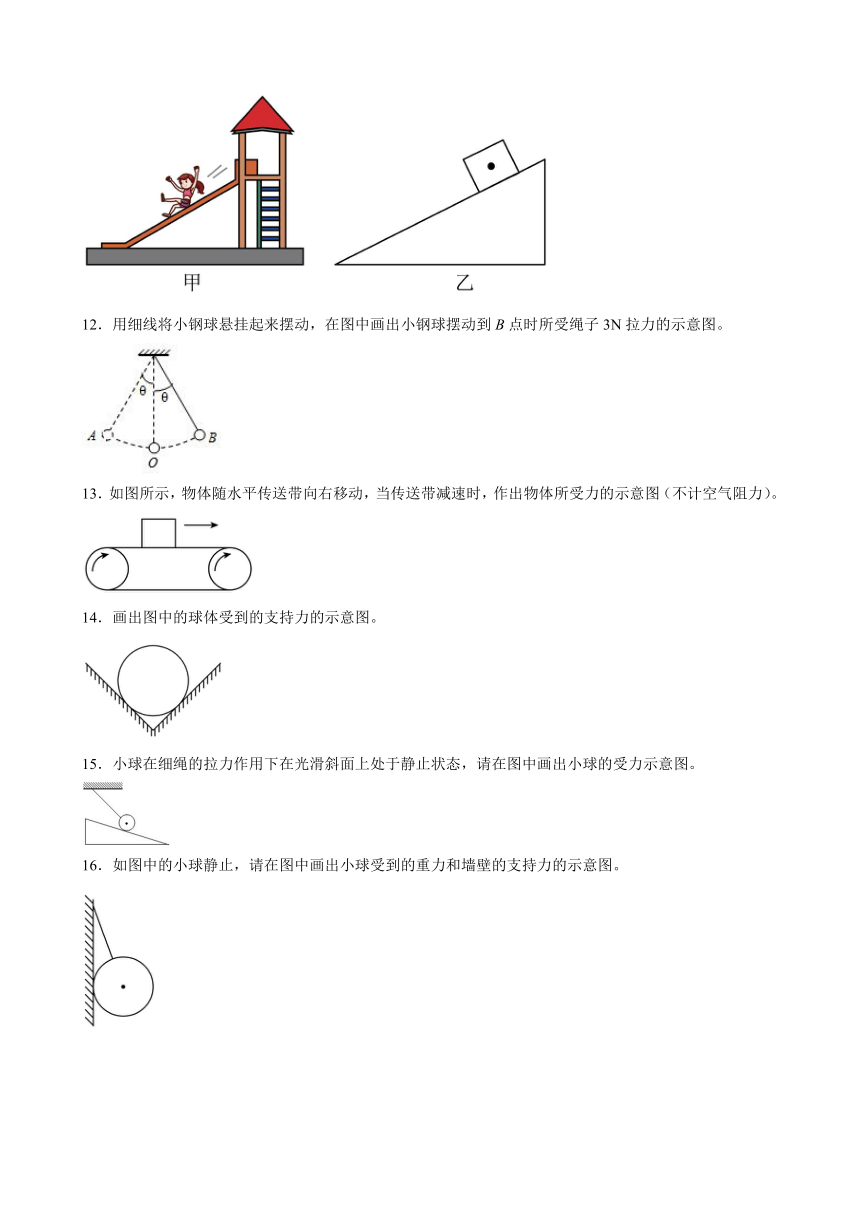

11．如图甲所示，是小花沿滑道下滑的情景，现用一个方框替代人体，如图乙所示，请在图乙中画出小花受到的重力和支持力的示意图。
12．用细线将小钢球悬挂起来摆动，在图中画出小钢球摆动到B点时所受绳子3N拉力的示意图。
13．如图所示，物体随水平传送带向右移动，当传送带减速时，作出物体所受力的示意图（不计空气阻力）。
14．画出图中的球体受到的支持力的示意图。
15．小球在细绳的拉力作用下在光滑斜面上处于静止状态，请在图中画出小球的受力示意图。
16．如图中的小球静止，请在图中画出小球受到的重力和墙壁的支持力的示意图。
试卷第1页，共3页
参考答案：
1．
2．
3．
4．
5．（1）；（2）
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
