人教版九年级全一册 15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．如图所示的电路中，将开关 S 闭合，灯 L1 和灯 L2 均发光，并且 L1 比 L2更亮。下列说法中正确的是（　　）
A．灯 L1 和灯 L2 并联 B．灯 L1 和灯 L2 两端的电压一定相等
C．通过灯 L1 的电流与通过灯 L2 的电流一定相等 D．通过灯 L1 的电流一定比通过灯 L2 的电流大
2．如图所示的串联电路中，闭合开关S时，小桂发现灯泡L1比L2更亮，下列说法正确的是（　　）
A．经过L1的电流比L2大 B．经过L1的电流比L2小
C．L1、L2的电流都是0.2A D．L1、L2的电流都是1.0A
3．两只小灯泡L1、L2接入同一电路中，两灯发光时，通过两灯的电流相等，则（　　）
A．两灯一定是串联的
B．两灯可能是串联的也可能是并联的
C．两灯一定是并联的
D．不能确定

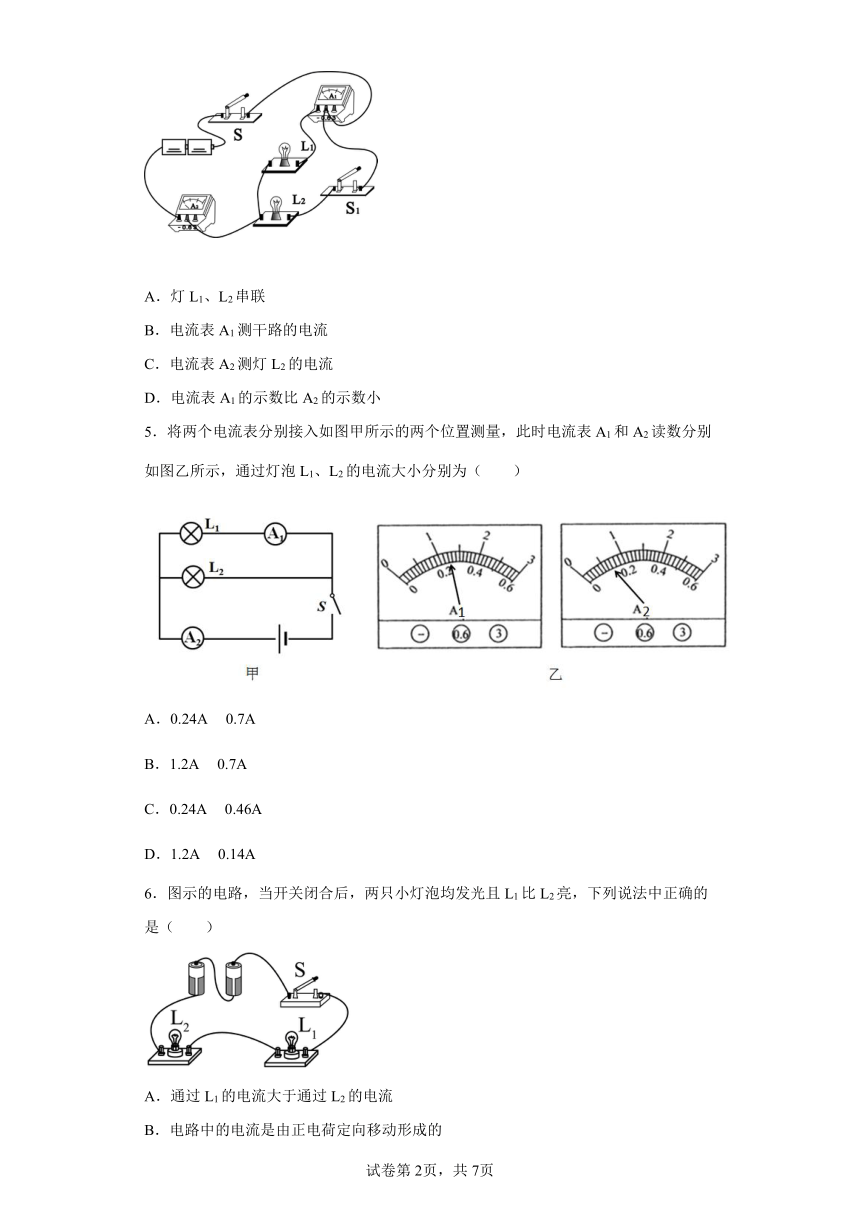

4．如图所示的电路，电源电压恒定不变，闭合开关S、S1后，则（　　）
A．灯L1、L2串联
B．电流表A1测干路的电流
C．电流表A2测灯L2的电流
D．电流表A1的示数比A2的示数小
5．将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图乙所示，通过灯泡L1、L2的电流大小分别为（　　）
A．0.24A 0.7A
B．1.2A 0.7A
C．0.24A 0.46A
D．1.2A 0.14A
6．图示的电路，当开关闭合后，两只小灯泡均发光且L1比L2亮，下列说法中正确的是（　　）
A．通过L1的电流大于通过L2的电流
B．电路中的电流是由正电荷定向移动形成的

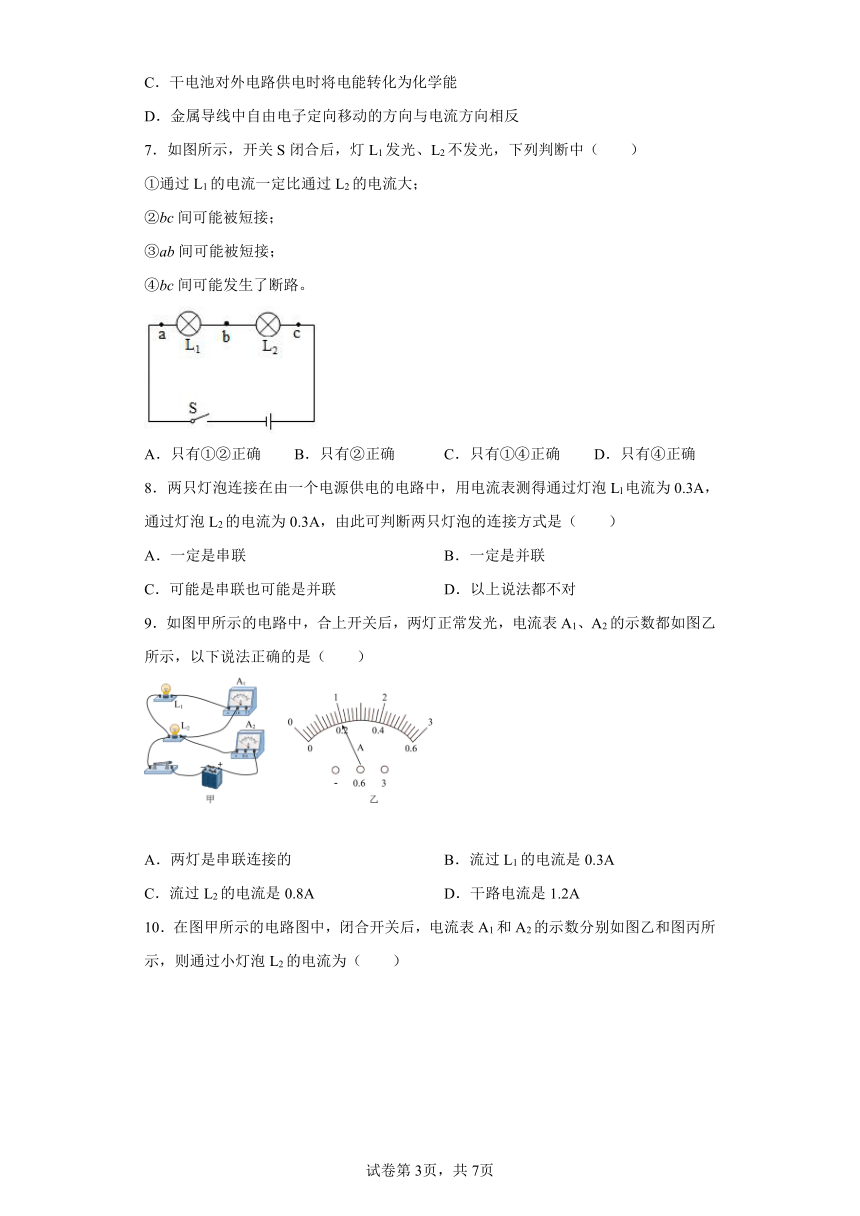

C．干电池对外电路供电时将电能转化为化学能
D．金属导线中自由电子定向移动的方向与电流方向相反
7．如图所示，开关S闭合后，灯L1发光、L2不发光，下列判断中（　　）
①通过L1的电流一定比通过L2的电流大；
②bc间可能被短接；
③ab间可能被短接；
④bc间可能发生了断路。
A．只有①②正确 B．只有②正确 C．只有①④正确 D．只有④正确
8．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.3A，通过灯泡L2的电流为0.3A，由此可判断两只灯泡的连接方式是（　　）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
9．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（　　）
A．两灯是串联连接的 B．流过L1的电流是0.3A
C．流过L2的电流是0.8A D．干路电流是1.2A

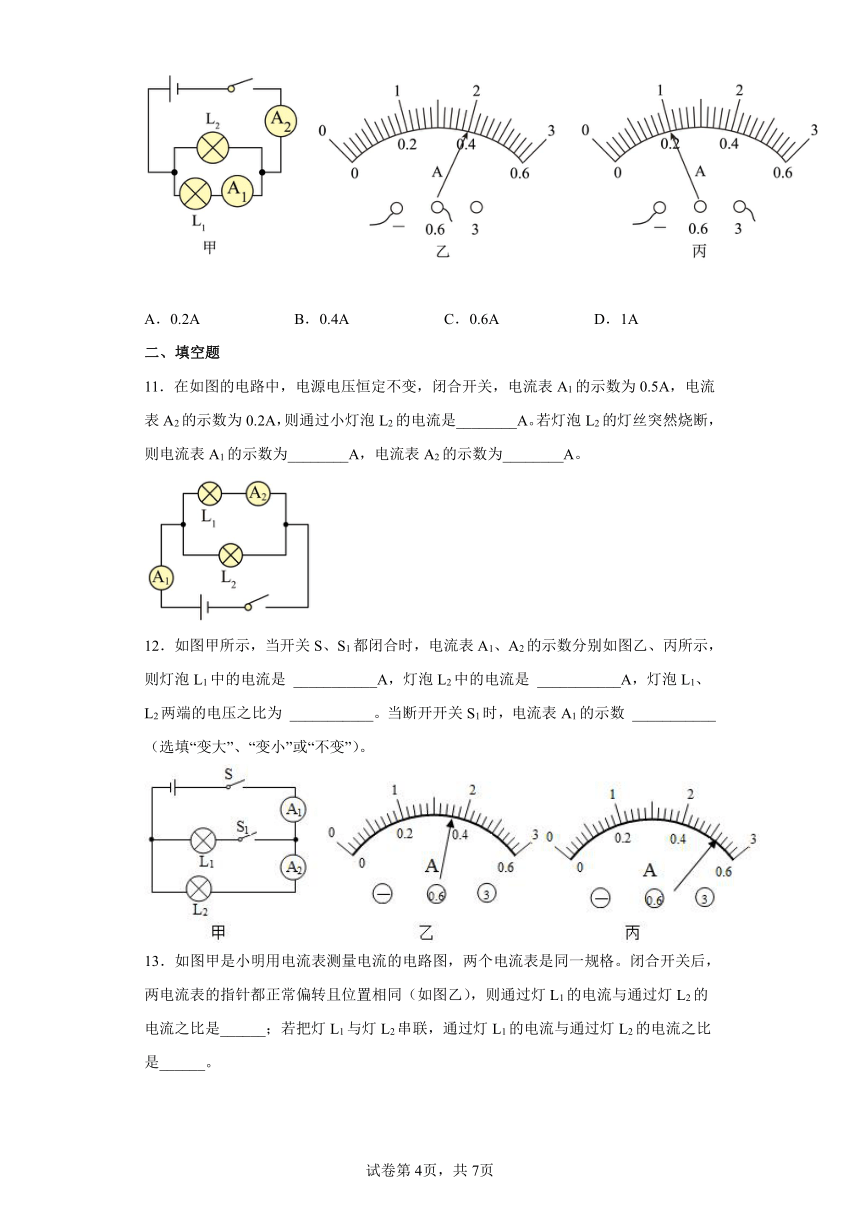

10．在图甲所示的电路图中，闭合开关后，电流表A1和A2的示数分别如图乙和图丙所示，则通过小灯泡L2的电流为（　　）
A．0.2A B．0.4A C．0.6A D．1A
二、填空题
11．在如图的电路中，电源电压恒定不变，闭合开关，电流表A1的示数为0.5A，电流表A2的示数为0.2A，则通过小灯泡L2的电流是________A。若灯泡L2的灯丝突然烧断，则电流表A1的示数为________A，电流表A2的示数为________A。
12．如图甲所示，当开关S、S1都闭合时，电流表A1、A2的示数分别如图乙、丙所示，则灯泡L1中的电流是 ___________A，灯泡L2中的电流是 ___________A，灯泡L1、L2两端的电压之比为 ___________。当断开开关S1时，电流表A1的示数 ___________（选填“变大”、“变小”或“不变”）。

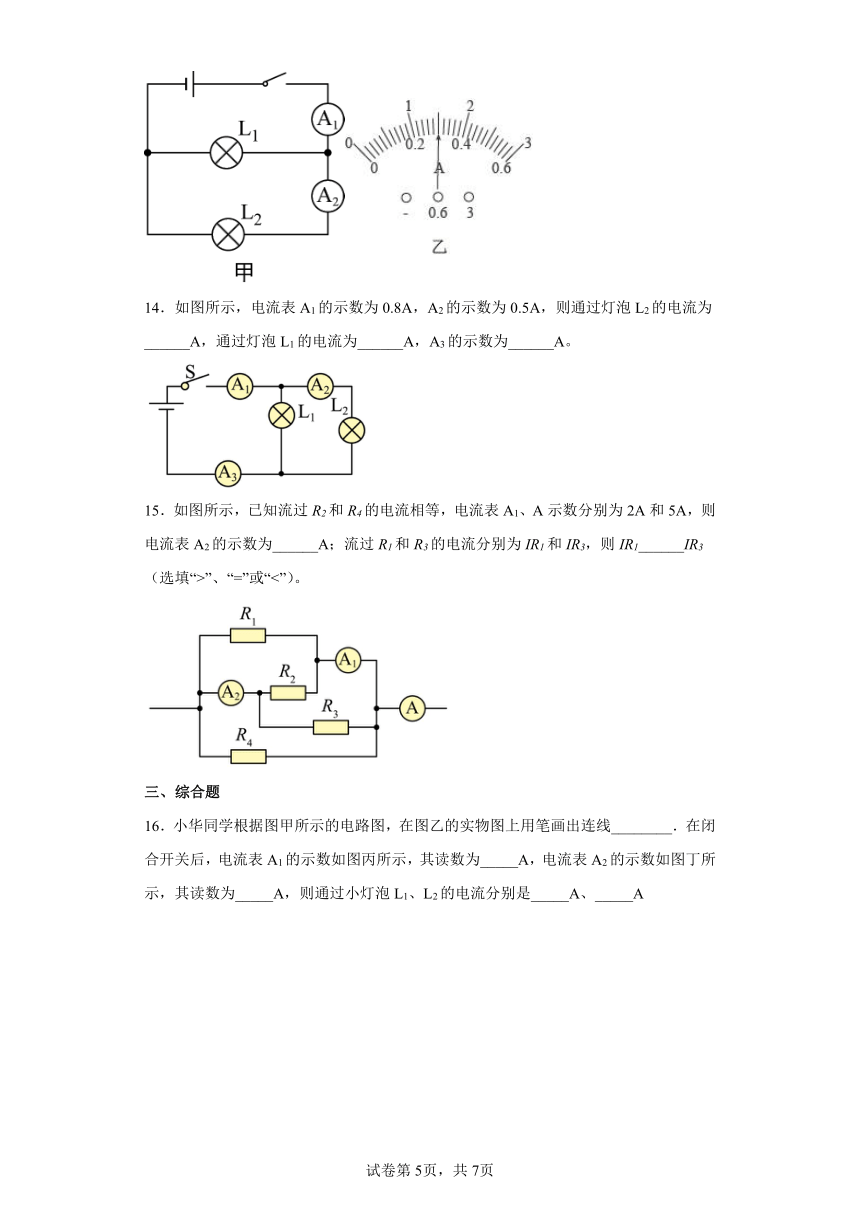

13．如图甲是小明用电流表测量电流的电路图，两个电流表是同一规格。闭合开关后，两电流表的指针都正常偏转且位置相同（如图乙），则通过灯L1的电流与通过灯L2的电流之比是______；若把灯L1与灯L2串联，通过灯L1的电流与通过灯L2的电流之比是______。
14．如图所示，电流表A1的示数为0.8A，A2的示数为0.5A，则通过灯泡L2的电流为______A，通过灯泡L1的电流为______A，A3的示数为______A。
15．如图所示，已知流过R2和R4的电流相等，电流表A1、A示数分别为2A和5A，则电流表A2的示数为______A；流过R1和R3的电流分别为IR1和IR3，则IR1______IR3（选填“>”、“=”或“<”）。
三、综合题
16．小华同学根据图甲所示的电路图，在图乙的实物图上用笔画出连线________．在闭合开关后，电流表A1的示数如图丙所示，其读数为_____A，电流表A2的示数如图丁所示，其读数为_____A，则通过小灯泡L1、L2的电流分别是_____A、_____A
17．在研究并联电路的电流规律时，某次实验所用的实验器材如图1所示，请根据要求完成下列任务：
（1）按照图2所示的电路图，以笔画线代替导线，完成图1的电路连接_________．
（2）实验时，电流表A1、A2的示数如图3所示，通过L1的电流为___________A；如不计实验误差，请在图4中标出此时电流表A3的指针位置__________．
18．认真观察图，分析并解答后面的问题：
（1）为了保障电路安全，开关S1，S2和S3_____。
（2）当只闭合S3时，电流表A1的示数为0.5A，则通过L1的电流为多少安？_________
（3）如果只闭合S1、S2，电流表A1的示数为0.5A，电流表A2的示数如图乙所示，则通过L1的电流为多少安？ _________
（4）小明一组实验时，闭合开关S1、S2后，发现两表指针在同一位置，如图丙所示。出现这一现象的原因是什么？ __________
19．如图甲所示的电路，当开关S闭合后，两灯都发光．这时两个电流表A1、A2指针所指的位置都如图乙所示．
(1)开关闭合时，这是一个____电路．电流表A1、A2分别用___、____量程，示数分别为_____A、_____A．
(2)求通过灯L1的电流________；
(3)求通过灯L2的电流_________．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
ACD．闭合开关后，该电路是串联电路，根据串联电路的电流特点，电路中处处电流相等，故AD错误，C正确；
B．因为两灯亮度不同，所以实际功率不同，根据公式可知，两灯电压不同，故B错误。
故选C。
2．C
【详解】
AB．因为灯L1、L2串联接入电路，所以经过L1的电流与经过L2的电流大小相等，故AB错误；
CD．图乙中电流表用的0~0.6A量程，所以示数为0.2A。灯L1、L2串联，所以通过L1、L2的电流都是0.2A，故C正确，D错误。
故选C。
3．B
【详解】
两只小灯泡L1、L2接入同一电路中，可以是串联，也可以是并联。当两只小灯泡串联时，根据“串联电路电流处处相等”这一特点知，通过两灯的电流是相等的；当两只小灯泡并联时，如果两只小灯泡完全一样时，通过两灯的电流也相等，所以两灯可能是串联的也可能是并联的，故B符合题意，ACD不符合题意。
故选B。
4．D
【详解】
A．由图可知，闭合开关S、S1后，灯泡L1、L2并联，故A不符合题意；
B．A1和L1在一个支路上，所以A1是测L1的电流，故B不符合题意；
C．A2在干路上，测干路中的电流，故C不符合题意；
D．并联电路中，干路中的电流等于支路电流的和，所以电流表A1的示数比A2的示数小，故D符合题意。
故选D。
5．C
【详解】
根据电路图，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流。因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从两表指针偏转位置来看，电流表A1的量程为0～0.6A，分度值为0.02A，示数为0.24A，即通过灯L1的电流是0.24A；电流表A2的量程为0～3A，分度值为0.1A，示数为0.7A，即干路电流0.7A，通过灯L2的电流
I2=I-I1=0.7A-0.24A=0.46A
故选C。
6．D
【详解】
A．串联电路中电流处处相等，由图知两灯串联，则流过L1的电流与流过L2电流大小相等，故A错误；
B．铜导线中含有大量的自由电子，开关闭合后，该电路中的电流是由自由电子定向移动形成的，故B错误；
C．干电池工作时，将化学能转化为电能，故C错误；
D．物理学中规定正电荷定向移动的方向为电流方向，而电子带负电，所以金属导线中自由电子定向移动的方向与电流方向相反，故D正确。
故选D。
7．B
【详解】
由电路图知，两灯泡串联。①开关S闭合后，灯L1发光、L2不发光，有可能是两灯都无故障，即有电流通过L2，但L2的亮度太小，看不出L2发光，由串联电路的电流特点可知，此时通过两灯的电流相等，故①错误；②③④开关S闭合后，灯L1发光、L2不发光，电路是串联电路，不能是断路，若断路则两灯都不发光，则可能是L2短路，即bc间被短接，故②正确，③④错误。故ACD不符合题意，B符合题意。
故选B。
8．C
【详解】
两只灯泡串联时，根据“串联电路电流处处相等”这一规律可知，用电流表测得通过这两只灯泡的电流相等；当两只灯泡并联时，如果它们的规格相同，通过这两只灯泡的电流也会相等。因此这两只灯泡可能是串联，也可能是并联。故ABD不符合题意；C符合题意。
故选C。
9．C
【详解】
A．由图甲可知，电流从电源的正极出发，经过电流表A2后分成两支，分别经过灯L2和电流表A1、灯L1后汇合，经过开关回到电源负极，即电路中有两条电流的路径，所以两灯是并联的，故A错误；
BCD．电流表A1测量L1支路中的电流，电流表A2测量干路中的电流，由于两表指针位置相同，且并联电路中干路里的电流等于各支路中的电流之和，所以电流表A1选用的量程为0~0.6A，分度值为0.02A，示数为0.2A，即流过L1的电流是
I1=0.2A
电流表A2选用的量程为0~3A，分度值为0.1A，示数为1A，即干路中的电流是
I=1A
则流过L2的电流是
I2=I-I1=1A-0.2A=0.8A
故BD错误，C正确。
故选C。
10．C
【详解】
甲图中，两灯并联，电流表A1测L1的电流，A2测干路的电流，根据并联电路干路电流等于各支路电流之和，故A2的示数大于A1的示数，根据上图可知，A2选用大量程，分度值为0.1A，电流为1A；A1选用小量程，分度值为0.02A，电流为0.4A，根据并联电路电流的规律，通过小灯泡L2的电流为
I2=I-I1=1A-0.4A=0.6A
故C符合题意，ABD不符合题意。
故选C。
11． 0.3 0.2 0.2
【详解】
[1]两灯泡并联，通过小灯泡L2的电流是
[2]若灯泡L2的灯丝突然烧断，灯泡L1两端的电压不变，电阻不变，故电流不变，故A1的示数不变，为0.2A。
[3] 若灯泡L2的灯丝突然烧断，只有灯泡L1接入，两个电流表都测量灯泡L1的电流，故电流表的示数为0.2A。
12． 1.28 0.52 1∶1 变小
【详解】
[1][2]由图甲可知，两电灯并联，电流表A1测干路电流，电流表A2测电灯L2所在支路电流；由图乙和图丙所示电流表指针位置可知，所示电流表A1量程是0～3A，分度值是0.1A，电流表示数是1.8A。电流表A2的量程是0～0.6A，分度值是0.02A，电流表读数是0.52A；即灯泡L2的电流
I2=IA2=0.52A
灯泡L1的电流
I1=IA1﹣IA2=1.8A﹣0.52A=1.28A
[3]由图甲可知，两电灯并联，已知电源电压为3V，则灯泡L1、L2两端的电压都等于电源电压，为3V，灯泡L1、L2两端的电压之比是1∶1。
[4]当断开开关S1时，此时电路为L2的基本电路，电流表A1和A2都测量电路电流，因此两表示数相等，因此电流表A1的示数变小，电流表A2的示数不变，还是0.52A。
13． 4：1 1：1
【详解】
[1]由图甲可知，此时电流表A1测干路电流，电流表A2测流过灯L2的电流，故A1的示数应大于A2的示数，又因两电流表的指针位置相同，故可知，A1量程为0～3A，A2量程为0～0.6A，故由图乙可知，A1的示数为I=1.5A，A2的示数为I2=0.3A，故流过灯L1的电流为
I1=I-I2=1.5A-0.3A=1.2A
故通过灯L1的电流与通过灯L2的电流之比为
I1:I2=1.2A:0.3A=4:1
[2] 若把灯L1与灯L2串联，因串联电路电流处处相等，故此时通过灯L1的电流与通过灯L2的电流之比是1:1。
14． 0.5 0.3 0.8
【详解】
[1]由电路图可知，L1与L2是并联，A1测干路电流，A2测L2的电流，A3测干路电流，已知电流表A2示数为0.5A，则通过L2的电流为0.5A。
[2][3]由于A1、A3都串联在干路上，则A1、A3都测干路电流，已知电流表A1示数为0.8A，则A3的示数为0.8A。根据并联电路干路电流等于各支路电流之和可得，通过L1的电流为
I1=I-I2=0.8A-0.5A=0.3A
15． 3A <
【详解】
[1]分析电路可知，电流表A测R1、R2、R3和R4的总电流，电流表A1测R1和R2的总电流，电流表A2测R2和R3的总电流，流过R2和R4的电流相等设为IR2，因为A1的示数为2A，则有
电流表A示数为5A，则有
综上以上两式可得
即电流表A2的示数为3A。
[2]由[1]中第1式和第3式可得
所以则IR1小于IR3。
16． 0.5 0.2 0.2 0.3
【详解】
(1)由甲图知,两灯并联,电流表A2测灯L1的电流,电流表A1测总电流，由丙丁两图可知两表都选用小量程，根据电路图连接实物图，如下图所示：
(2)两电流表都选用小量程,分度值为0.02A,电流表A1的示数如图丙所示,其读数为0.5A,即总电流为0.5A;电流表A2的示数如图丁所示,其读数为0.2A,则通过小灯泡L1的电流为0.2A；根据并联电路电流的规律可知,通过L2的电流为：0.5A 0.2A＝0.3A.
【点睛】
（1）分析电路的连接，由丙丁知两表都选用小量程，根据根据电路图连接实物图；（2）电流表与待测电路串联，根据电流表选用的小量程确定分度值，根据并联电路电流的规律求通过L2的电流．
17． 0.3
【详解】
（1）[1] 由图2电路图可知，两个灯泡并联，电流表A1与灯泡L1串联，电流表A2与灯泡L2串联，电流表A3串联在干路上，如下图所示：
。
（2）[2]由图3可知，电流表 A1和A2选取的量程是0.6A，分度值是0.1A，所以通过L1的电流为0.3A，通过L2的电流为0.5A。
[3]由图4可知，电流表 A3选取的量程是3A，分度值是0.5A。根据并联电路电流的特点可知，各支路电流之和等于干路电流，故电流表A3的示数是电流表 A1和A2的示数之和，即
故指针位置如下图所示：
。
18． 不能同时闭合 0.5A 0.24A 两个电流表使用的量程不同
【详解】
(1)[1]由图甲知，若同时闭合开关S1，S2和S3会造成电源短路，这样会烧坏电源，故不能同时闭合S1、S2、S3；
(2)[2]由图甲知，当只闭合S3时，两灯串联，电流表A1的示数为0.5A，由串联电路中电流处处相等可知，通过L1的电流是0.5A；
(3)[3]由图甲知，闭合S1、S2，两灯并联，电流表A1测干路电流，A2测L2支路电流，由图乙可知，电流表A2使用0~0.6A量程，示数为0.26A，由并联电路的电流特点可得，通过L1的电流：
I1＝I﹣I2＝0.5A﹣0.26A＝0.24A；
(4)[4]并联电路中干路电流等于各支路电流之和，闭合S1、S2，电流表A1测干路电流示数应大于A2示数（L2测支路电流），但两表指针在同一位置，这是由于A1使用的是0~3A量程，A2使用的是0~0.6A量程，两表指针在同一位置，原因是两个电流表使用的量程不同。
19． 并联 0A—0.6A 0A—3A 0.3 1.5 0.3A 1.2A
【详解】
(1)如图电路，开关闭合时，两灯并联，所以这是一个工商联电路．
根据并联电路的电流特点可知，A2在干路，所以其的示数一定大于位于支路的A1的示数，则电流表A1、A2分别用0A—0.6A、0A—3A量程，小量程分度值为0.02A，读数即A1示数为0.3A、大量程分度值为0.1A，读数即A2的示数为1.5A．
(2)由图知，A1与L1串联，所以A1示数即为通过灯L1的电流，即：
；
(3)根据并联电路的干路电流等于各支路电流之和，可得通过灯L2的电流为：
．
【点睛】
注意熟练应用并联电路的电流特点，是电路的最基本规律，是后面分析电路的基础，一定要熟练掌握．
