人教版九年级全一册15.4电流的测量同步练习（有解析）

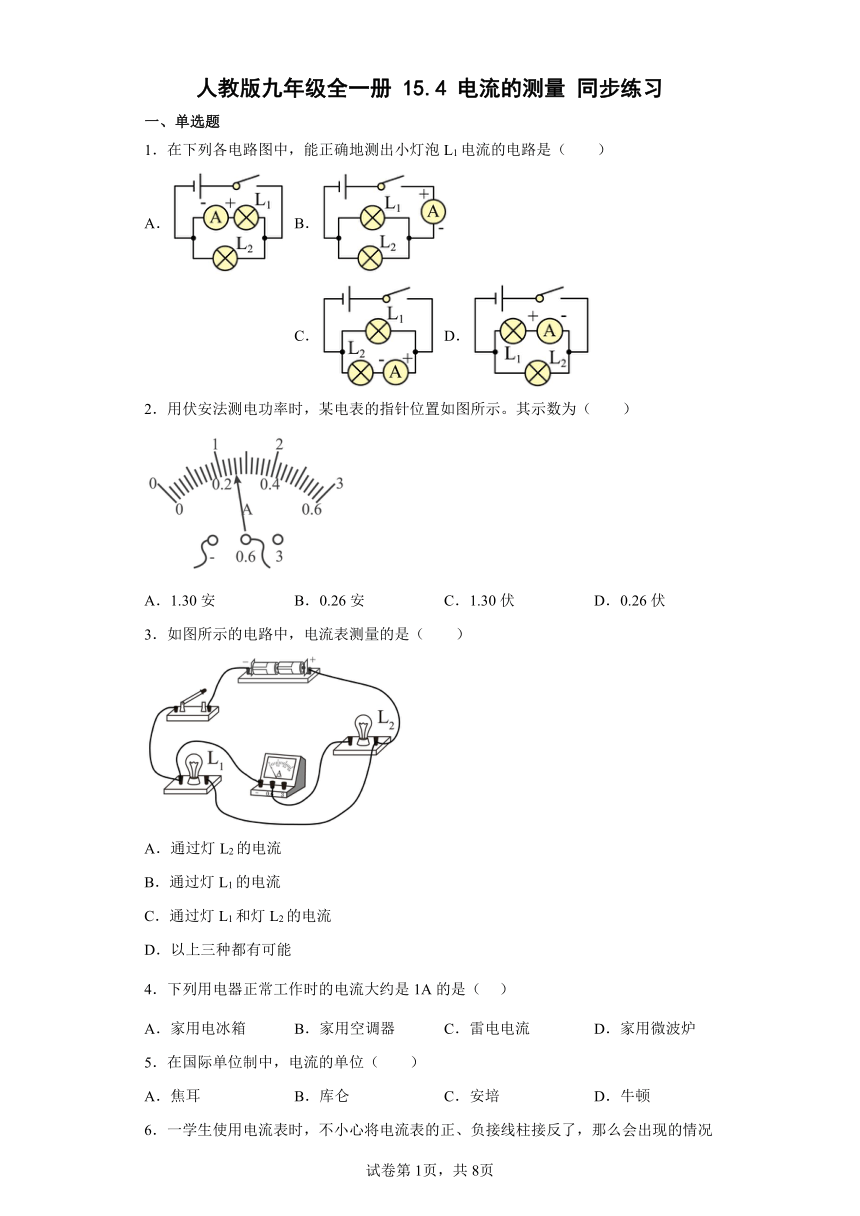

人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题
1．在下列各电路图中，能正确地测出小灯泡L1电流的电路是（　　）
A． B． C． D．
2．用伏安法测电功率时，某电表的指针位置如图所示。其示数为（　　）
A．1.30安 B．0.26安 C．1.30伏 D．0.26伏
3．如图所示的电路中，电流表测量的是（　　）
A．通过灯L2的电流
B．通过灯L1的电流
C．通过灯L1和灯L2的电流
D．以上三种都有可能
4．下列用电器正常工作时的电流大约是1A的是（ ）
A．家用电冰箱 B．家用空调器 C．雷电电流 D．家用微波炉
5．在国际单位制中，电流的单位（　　）
A．焦耳 B．库仑 C．安培 D．牛顿

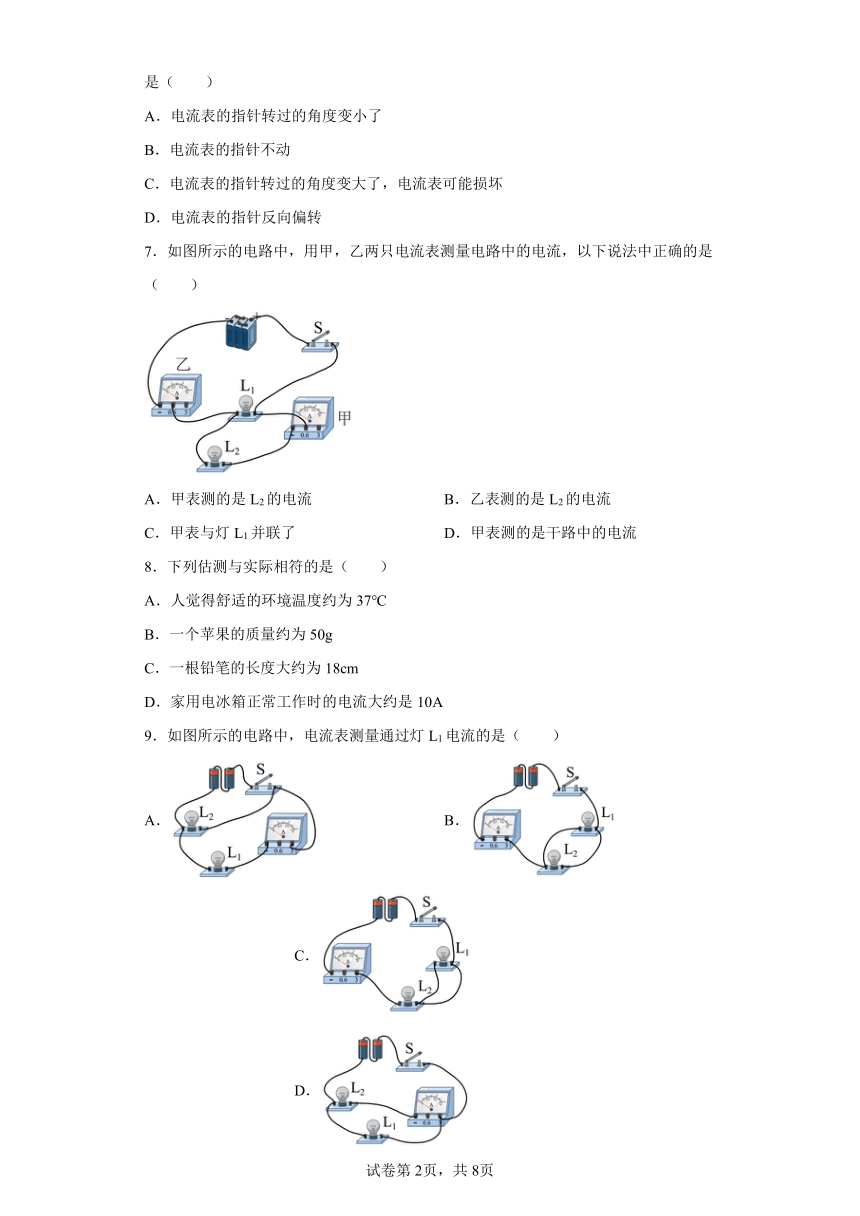

6．一学生使用电流表时，不小心将电流表的正、负接线柱接反了，那么会出现的情况是（　　）
A．电流表的指针转过的角度变小了
B．电流表的指针不动
C．电流表的指针转过的角度变大了，电流表可能损坏
D．电流表的指针反向偏转
7．如图所示的电路中，用甲，乙两只电流表测量电路中的电流，以下说法中正确的是（　　）
A．甲表测的是L2的电流 B．乙表测的是L2的电流
C．甲表与灯L1并联了 D．甲表测的是干路中的电流
8．下列估测与实际相符的是（　　）
A．人觉得舒适的环境温度约为37℃
B．一个苹果的质量约为50g
C．一根铅笔的长度大约为18cm
D．家用电冰箱正常工作时的电流大约是10A
9．如图所示的电路中，电流表测量通过灯L1电流的是（　　）
A． B． C． D．

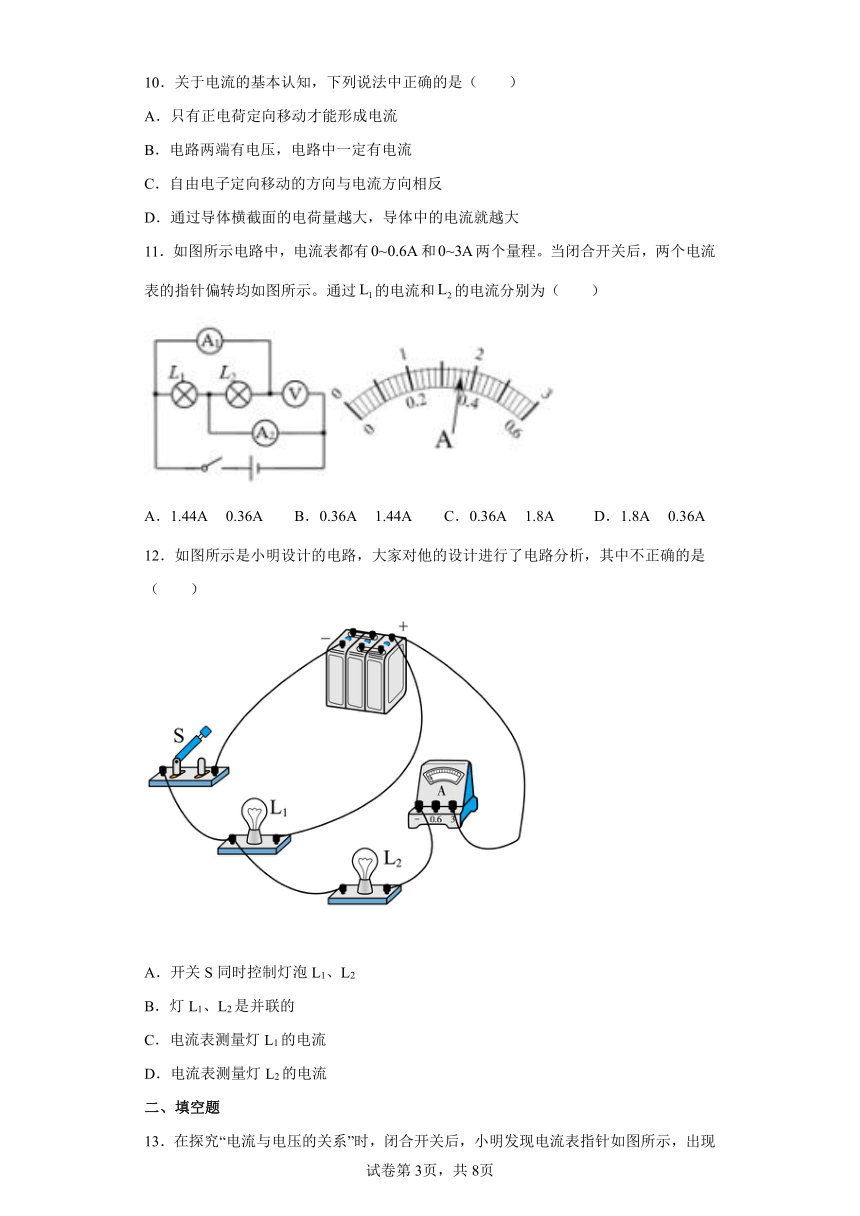

10．关于电流的基本认知，下列说法中正确的是（　　）
A．只有正电荷定向移动才能形成电流
B．电路两端有电压，电路中一定有电流
C．自由电子定向移动的方向与电流方向相反
D．通过导体横截面的电荷量越大，导体中的电流就越大
11．如图所示电路中，电流表都有和两个量程。当闭合开关后，两个电流表的指针偏转均如图所示。通过的电流和的电流分别为（　　）
A．1.44A 0.36A B．0.36A 1.44A C．0.36A 1.8A D．1.8A 0.36A
12．如图所示是小明设计的电路，大家对他的设计进行了电路分析，其中不正确的是（　　）
A．开关S同时控制灯泡L1、L2
B．灯L1、L2是并联的
C．电流表测量灯L1的电流
D．电流表测量灯L2的电流
二、填空题

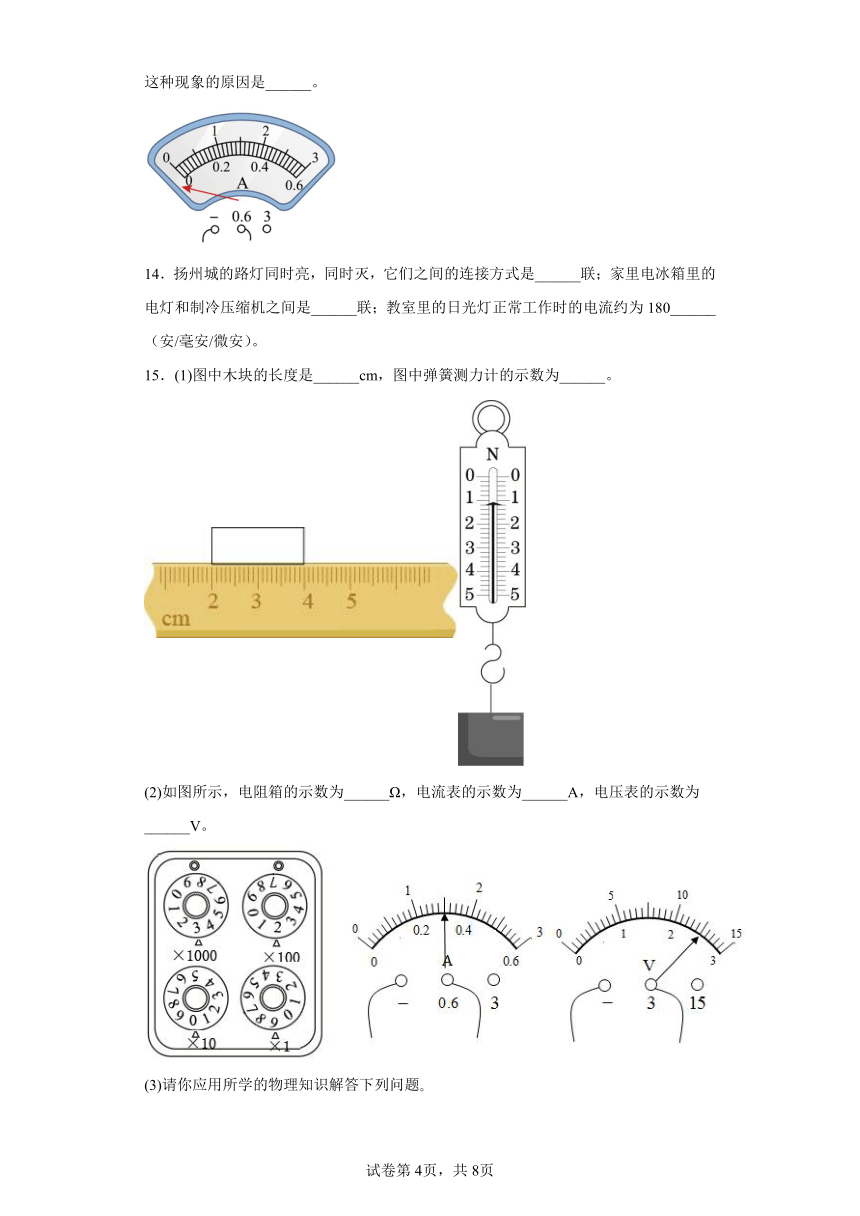

13．在探究“电流与电压的关系”时，闭合开关后，小明发现电流表指针如图所示，出现这种现象的原因是______。
14．扬州城的路灯同时亮，同时灭，它们之间的连接方式是______联；家里电冰箱里的电灯和制冷压缩机之间是______联；教室里的日光灯正常工作时的电流约为180______（安/毫安/微安）。
15．(1)图中木块的长度是______cm，图中弹簧测力计的示数为______。
(2)如图所示，电阻箱的示数为______Ω，电流表的示数为______A，电压表的示数为______V。
(3)请你应用所学的物理知识解答下列问题

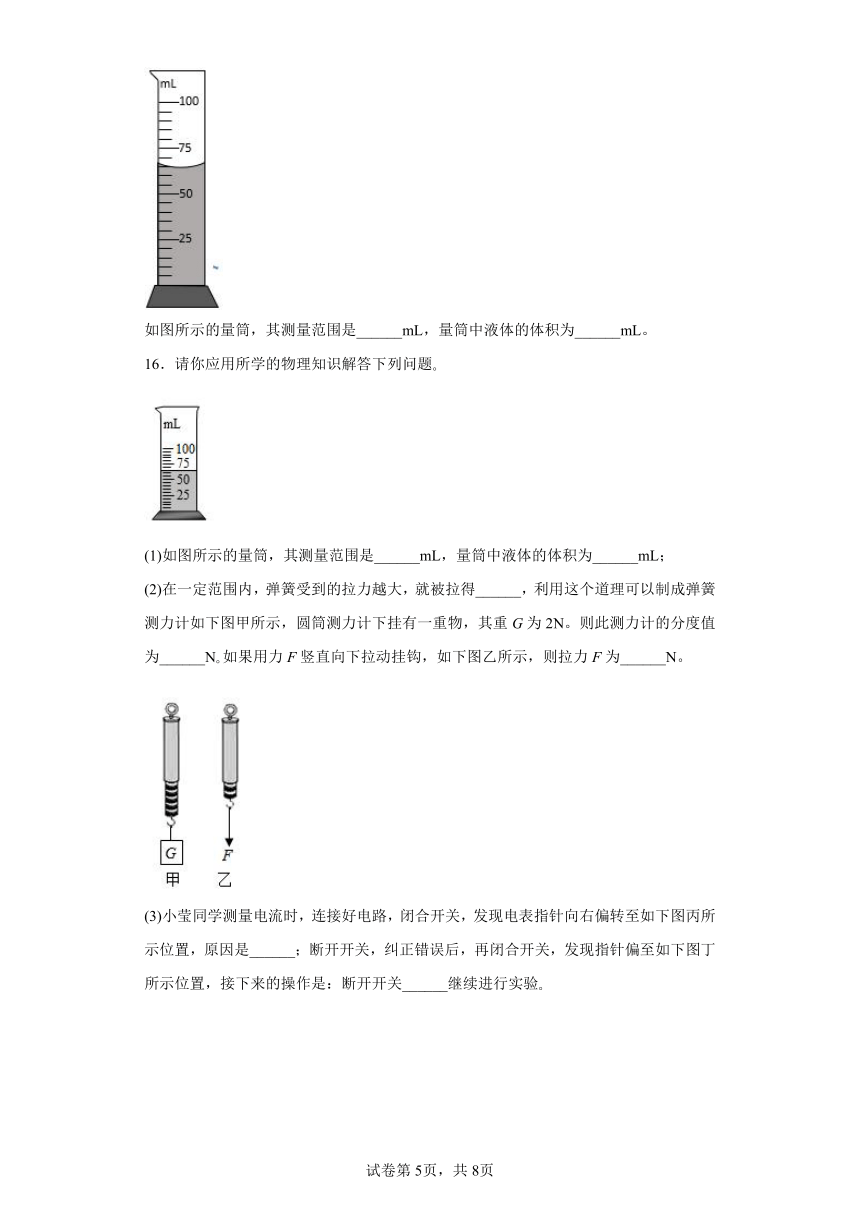

如图所示的量筒，其测量范围是______mL，量筒中液体的体积为______mL。
16．请你应用所学的物理知识解答下列问题
(1)如图所示的量筒，其测量范围是______mL，量筒中液体的体积为______mL；
(2)在一定范围内，弹簧受到的拉力越大，就被拉得______，利用这个道理可以制成弹簧测力计如下图甲所示，圆筒测力计下挂有一重物，其重G为2N。则此测力计的分度值为______N 如果用力F竖直向下拉动挂钩，如下图乙所示，则拉力F为______N。
(3)小莹同学测量电流时，连接好电路，闭合开关，发现电表指针向右偏转至如下图丙所示位置，原因是______；断开开关，纠正错误后，再闭合开关，发现指针偏至如下图丁所示位置，接下来的操作是：断开开关______继续进行实验
三、综合题
17．如图甲所示为数字显示电流表（单位为A），其接线方法与学生用电流表相同，请根据所学知识完成下列问题：
（1）相比学生用电流表而言数字显示电流表具有的优点是：______；______；
（2）数字电流表表头需要进行组装才能使用，两根细导线（分别为电流流入红导线、电流从黑导线流出）外接一个9V电池给表头数显供电，为了方便使用和存放，此部分还应安装控制通断的______；两根粗导线（分别为电流流入红导线、电流从黑导线流出）连接到待测电路中，做好的数字电流表应与被测电器______联；
（3）请在图乙的虚线框中画出数显电流表供电电路图______。
18．李明想用如图所示的器材，设计一个可以调节小灯泡亮度的电路.请你用笔画线代替导线，帮李明把图中的器材连接起来.
( )
要求：
(1)滑动变阻器的滑片向右滑动时，灯泡的亮度变暗；
(2)用电流表测灯泡的电流(灯泡的电阻约为10 Ω)，电压表测灯泡两端的电压.
李明检查电路连接无误后，闭合开关，测得灯泡的电流和电压如图甲、乙所示，则通过灯泡的电流是 ________ A，灯泡两端的电压是 ________ V.
19．（1）如图所示，甲表的示数是 A，乙表的示数是 A
（2）在图中，按照图甲所示的电路图，用笔画线代替导线，把图乙中的实物连接起来．
（3）根据图实物图在虚线框中画出相应的电路图
20．小华同学根据图甲所示的电路图，在图乙的实物图上用笔画出连线________．在闭合开关后，电流表A1的示数如图丙所示，其读数为_____A，电流表A2的示数如图丁所示，其读数为_____A，则通过小灯泡L1、L2的电流分别是_____A、_____A
21．（1）如图甲图中两灯是__________联的．请在右侧的方框内画出甲图对应的电路图______．
（2）甲图中两电流表的指针都指在同一位置上（如图乙所示），则通过L1的电流是_________A，干路的电流是__________A，通过L2的电流是_____________A．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
A．电流表与L1串联，测与L1的电流，故A符合题意；
B．电流表在干路中，测干路中的电流，故B不符合题意；
C．电流表与L2串联，测与L2的电流，故C不符合题意；
D．电流表与L1串联，但接线柱接错了，故D不符合题意。
故选A。
2．B
【详解】
由图可知，该电表是电流表，由于电流表使用接线柱“-”和“0.6”，所以使用0~0.6A的量程，因为0A到0.2A之间平均分成10个小格，所以分度值是0.02A，那么电流表的示数为
0.2A0.023A=0.26A
故选B。
3．A
【详解】
开关闭合后，电流从电源正极开始分支，一路经过灯泡L2、电流表，另一路经过灯泡L1，然后两路汇合共同经过开关流向负极，因此两灯并联连接；电流表测量通过灯泡L2的电流。
故选A。
4．A
【详解】
A．家用电冰箱正常工作时的电流约为1A，故A符合题意；
B．家用空调器正常工作时的电流约为5A，故B不符合题意；
C．雷电电流约为3×105A，故C不符合题意；
D．家用微波炉正常工作时的电流约为5A，故D不符合题意。
故选A。
5．C
【详解】
A．一切功和能的单位都是焦耳，故A不符合题意；
B．电荷量的单位是库仑，故B不符合题意；
C．安培是著名的物理学家，为纪念其在电学方面的伟大贡献，把电流的单位用安培来表示，故C符合题意；
D．牛顿是著名物理学家，也是经典力学的奠基，为纪念其在力学方面的伟大贡献，将力的单位为N来表示，故D不符合题意。
故选C。
6．D
【详解】
使用电流表时，要确保电流由正接线柱流入，负接线柱流出；如果电流表的正负接线柱的位置接反了，指针会向左偏转，即反向偏转。故选D。
7．A
【详解】
如图，两个灯泡并联，甲电流表和L2串联，测量通过L2的电流；乙电流表串联在干路，测量干路电流，故A正确，BCD错误。
故选A。
8．C
【详解】
A．人的正常体温为37℃，人觉得舒适的环境温度是约25℃，故A不符合题意；
B．一个鸡蛋的质量约50g，一个苹果的质量与4个鸡蛋的质量相当，约200g，故B不符合题意；
C．一根铅笔的长度将近20cm，大约为18cm，故C符合题意；
D．家用电冰箱的功率约200W，正常工作时的电流大约是1A，故D不符合题意。
故选C。
9．A
【详解】
A．图中两个灯泡并联，电流表和灯泡L1在一条支路，电流表测量通过灯L1电流，故A符合题意；
B．图中两个灯泡并联，电流表在干路中，电流表测量干路中的电流，故B不符合题意；
C．图中灯泡L1被短路，灯泡L2和电流表串联，电流表测量通过灯L2电流，故C不符合题意；
D．图中两个灯泡并联，电流表和灯泡L2在一条支路，电流表测量通过灯L2电流，故D不符合题意。
故选A。
10．C
【详解】
A．负电荷定向移动时，也能形成电流，故A错误；
B．电路两端有电压时，还要形成闭合回路电路中才有电流，故B错误；
C．物理学中规定，电流的方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，电子为负电荷，故自由电子定向移动的方向与电流方向相反，故C正确；
D．由电流的定义可知，单位时间内通过导体横截面积的电荷量越大，导体中的电流越大，故D错误。
故选C。
11．A
【详解】
如图所示，L1和L2是并联关系，其中A1表测L2的电流，A2测干路电流，根据并联电路电流的关系，所以干路电流大于支路电流，则A1表应为小量程，分度值为0.02A，即，A2表应为大量程，分度值为0.1A，即，由可得
故A符合题意，BCD不符合题意。
故选A。
12．C
【详解】
根据实物图可知，当开关闭合时，电流从电源正极开始分支，一路经过L1，另一路经过电流表和L2，然后两路汇合共同回到电源负极；即开关在干路中，同时控制灯泡L1、L2；灯L1、L2是并联的，电流表测量灯L2的电流。
故选C。
13．电流表正负接线柱接反了
【详解】
在使用电流表时，一定要让电流从电流表“+”接线柱流进，“-”接线柱流出，若接反了，指针就会反偏，因此这种现象的原因是电流表正负接线柱接反了。
14． 并 并 毫安
【详解】
[1]扬州城的路灯同时亮，同时灭，有时损坏了一盏灯,其余的路灯也会亮,由此可见路灯可以独立工作,互不影响,因此路灯之间是并联的。
[2]电冰箱里的电灯和制冷压缩机都能独立工作，互不影响，因此，家里电冰箱里的电灯和制冷压缩机之间是并联的。
[3] 教室里的日光灯正常工作时的功率约为40W，电压为220V，电流为
故教室里的日光灯正常工作时的电流约为180毫安。
15． 2.00 1.2 3209 0.3 2.5 0~100 65
【详解】
(1)[1]刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与2.00cm对齐，右侧与4.00cm对齐，所以物体的长度为
L=4.00cm-2.00cm=2.00cm
[2]弹簧测力计量程为5N，分度值为0.2N，指针正好指在1.2N的位置上，故弹簧测力计的示数为1.2N。
(2)[3]如图电阻箱的示数是
[4]图中电流表量程是，分度值是0.02A，指针摆动了15个格，示数是0.3A。
[5]图中电压表量程是，分度值是0.1V，指针摆动了25个格，示数是2.5V。
(3)[6][7]图中量筒的测量范围是，一个大格表示25mL，里面有5个小格，一个小格表示5mL，即分度值为5mL，因此液体的体积为65mL。
16． 0~100 65 越长 0.2 0.8 没有调零 换接小量程
【详解】
(1)[1][2]图中量筒的测量范围是0-100mL，一个大格表示25mL，里面有5个小格，一个小格表示5mL，即分度值为5mL，因此液体的体积为65mL。
(2)[3]在一定弹性限度范围内，弹簧受到的拉力越大，弹簧伸长就越长，弹簧所受的拉力与弹簧的伸长成正比；弹簧测力计就是根据这个原理制成的。
[4]圆筒测力计下挂有一重物，其重G为2N，共有10个小格，一个小格表示0.2N，分度值是0.2N。
[5]图乙中，拉力F为
F=4×0.2N=0.8N
(3)[6]由图丙可知，闭合开关，发现电表指针向右偏转到零刻度线的左侧，说明原来指针在零刻度线的左侧，偏转的幅度比较大，可能是没有调零。
[7]断开开关，纠正错误后，再闭合开关，由图丁可知，电流表的指针偏转较小，说明电流表选择较大量程，应该断开开关，换接小量程。
17． 测量更准确 读数更方便 开关 串
【详解】
（1）[1][2]学生电流表使用前要调零，读数前，要先根据量程确定分度值。数字显示电流表相对于学生用电流表，其测量更准确，读数更方便。
（2）[3]开关可将电路连通或断开。为了方便使用和存放此部分，电路中应该安装控制电路通断的开关。
[4]电流表与待测电路串联，故数字电流表测量电流的大小时，应与被测电器串联。
（3）[5]数字电流表表头需要进行组装才能使用，电流流入红导线、电流从黑导线流出，所以红导线靠近电源的正极，如图所示：
18． 0.26. 2.4
【详解】
滑动变阻器应符合“一上一下”的接线原则，因为滑片向右移动，灯泡变暗，说明滑片向右移动，滑动变阻器接入电路中的电阻增大，因此应选择左下方的接线柱；因为电源电压为3V,灯泡的电阻约为10Ω,所以电路中最大电流为I===0.3A，故电压表量程选择0 3V，电流表量程选择0 0.6A；即电流示数为0.26A，电压表示数为2.4V.用导线将电源、开关、滑动变阻器、灯泡和电流表顺次连接起来，电压表并联在灯泡两端，如图所示:
19．（1）0．5 1
（2） （3）
【详解】
试题分析：（1）根据电流表甲的量程和指针位置可知：电流表甲的读数为0．5A，根据电流表乙的量程和指针位置可知：电流表甲的读数为1A．
（2）按照电路图，从电源正极，依次连接开关、L1、最后到电源负极，再将L2与L1并联，如图所示：
（3）先画出电源符号，从电源的正极出发依次画出灯泡L2、开关、灯泡L1回到负极即可，如下图所示：
考点：电流表的读数方法．实物的电路连接．根据实物图画电路图．
20． 0.5 0.2 0.2 0.3
【详解】
(1)由甲图知,两灯并联,电流表A2测灯L1的电流,电流表A1测总电流，由丙丁两图可知两表都选用小量程，根据电路图连接实物图，如下图所示：
(2)两电流表都选用小量程,分度值为0.02A,电流表A1的示数如图丙所示,其读数为0.5A,即总电流为0.5A;电流表A2的示数如图丁所示,其读数为0.2A,则通过小灯泡L1的电流为0.2A；根据并联电路电流的规律可知,通过L2的电流为：0.5A 0.2A＝0.3A.
【点睛】
（1）分析电路的连接，由丙丁知两表都选用小量程，根据根据电路图连接实物图；（2）电流表与待测电路串联，根据电流表选用的小量程确定分度值，根据并联电路电流的规律求通过L2的电流．
21． 并 0.52 2.6 2.08
【详解】
（1）甲图中，电流从正极出发，经过电流表A2后分成两路，一路过L2，一路过电流表A1和L1，汇合后过开关，回负极，故两灯并联，电流表A2测干路电流，电流表A1测L1的电流，开关在干路，电路图如图：
（2）∵电流表A2测量的是干路电流,电流表A1测量的L1的电流，干路电流大于支路电流，
∴电流表A2选的是0 3A的量程，分度值是0.1A，读数是2.6A；电流表A1选的是0 0.6A的量程，分度值是0.02A，读数是0.52A；所以电灯L1中的电流I1＝0.52A，
L2中的电流为I2＝I I1＝2.6A 0.52A＝2.08A.
