人教版九年级全一册15.2电流和电路同步练习（有解析）

人教版九年级全一册 15.2 电流和电路 同步练习
一、单选题
1．某种新型“防盗玻璃”为多层结构，每层中间嵌有极细的金属线，当玻璃被击碎时，产生电信号，与金属线相连的警报系统就会立刻报警，这是利用了金属的（　　）
A．延展 B．导电 C．弹性 D．导热性
2．下列材料中，通常情况下属于绝缘体的是（　　）
A．盐水 B．钢铁 C．橡胶 D．大地
3．小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开，下列电路图符合上述要求的是（　　）
A． B． C． D．
4．如图所示，有两个金属球，A球带大量的正电荷，B球带大量的负电荷，用铜导线连接两球，则（　　）
A．电子从B流向A，电流方向由A到B
B．电子从A流向B，电流方向由B到A
C．正电荷从B流向A，电流方向由A到B
D．正电荷从A流向B，电流方向由B到A
5．下列说法中正确的是（　　）
A．正电荷定向移动的方向规定为电流的方向
B．只要电荷发生移动，就能形成电流
C．汽油机消耗的燃料越多，它的效率就越低
D．在汽油机的压缩冲程中，内能转化为机械能

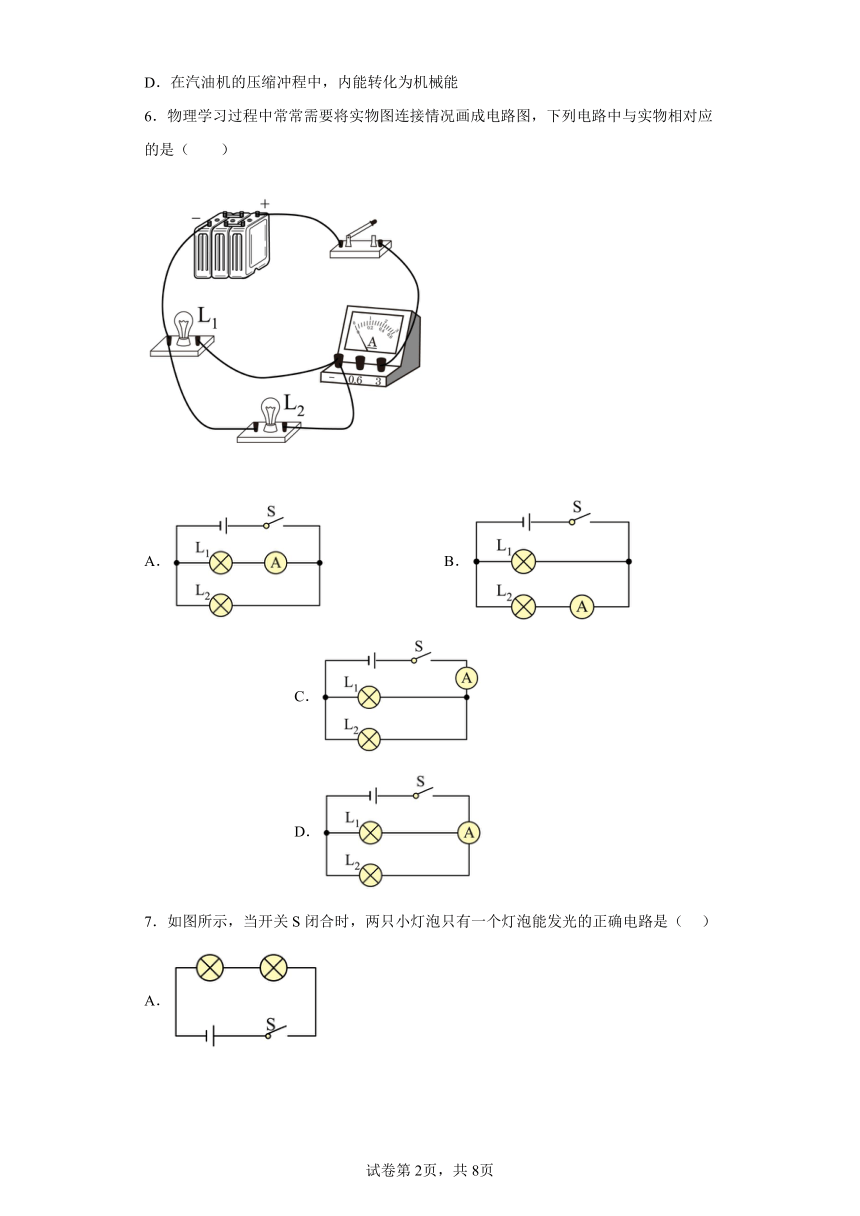

6．物理学习过程中常常需要将实物图连接情况画成电路图，下列电路中与实物相对应的是（　　）
A． B． C． D．
7．如图所示，当开关S闭合时，两只小灯泡只有一个灯泡能发光的正确电路是（ ）
A．
B．
C．
D．
8．如图，用一根带负电的细棒C去接触不带电的验电器A，A的金属箔片由不张开变成张开，再用金属棒D去同时接触A和不带电的验电器B的金属球。则下列说法正确的是（　　）
A．A验电器上的部分原子核移动到了细棒C上
B．D中电流方向是从B向A
C．D中的负电荷从B向A移动
D．验电器的工作原理是：异种电荷相互排斥
9．如图所示，两个相同的验电器A和B，A、B开始不带电，然后用丝绸摩擦过的玻璃棒去接触A验电器金属球，再用带有绝缘柄的金属棒把A和B连接起来，下列说法错误的是（　　）
A．摩擦起电的实质是电子的转移，玻璃棒失去电子
B．验电器的原理是同种电荷相互排斥
C．正电荷从A向B移动，形成瞬间从A向B方向的电流
D．自由电子从B向A定向移动，形成瞬间从A向B方向的电流
10．蜜蜂飞行时与空气摩擦产生静电，从而可以吸引带正电的花粉，这是因为（　　）
A．蜜蜂身上的一些电子转移到空气中 B．空气中的一些电子转移到蜜蜂身上
C．蜜蜂身上的一些正电荷转移到空气中 D．空气中的一些正电荷转移到蜜蜂身上

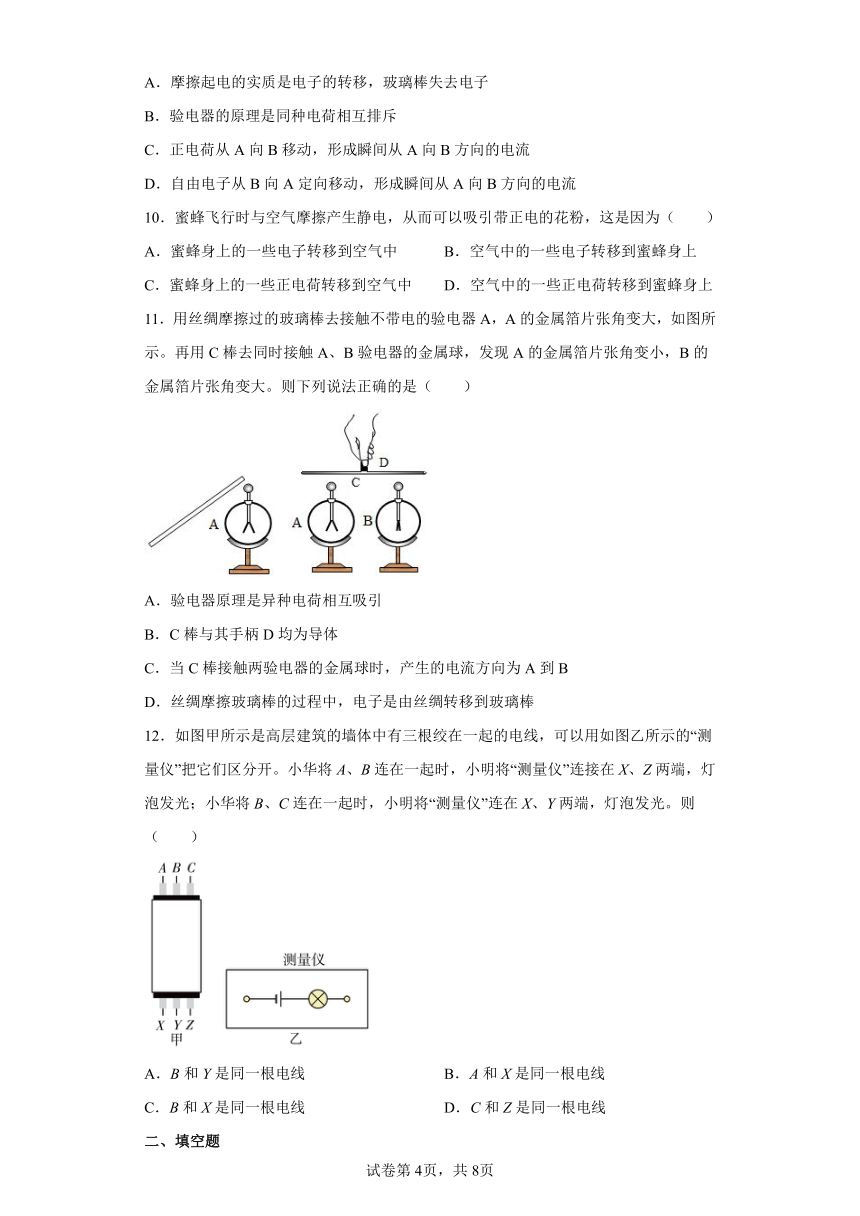

11．用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示。再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（　　）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．当C棒接触两验电器的金属球时，产生的电流方向为A到B
D．丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒
12．如图甲所示是高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则（　　）
A．B和Y是同一根电线 B．A和X是同一根电线
C．B和X是同一根电线 D．C和Z是同一根电线
二、填空题

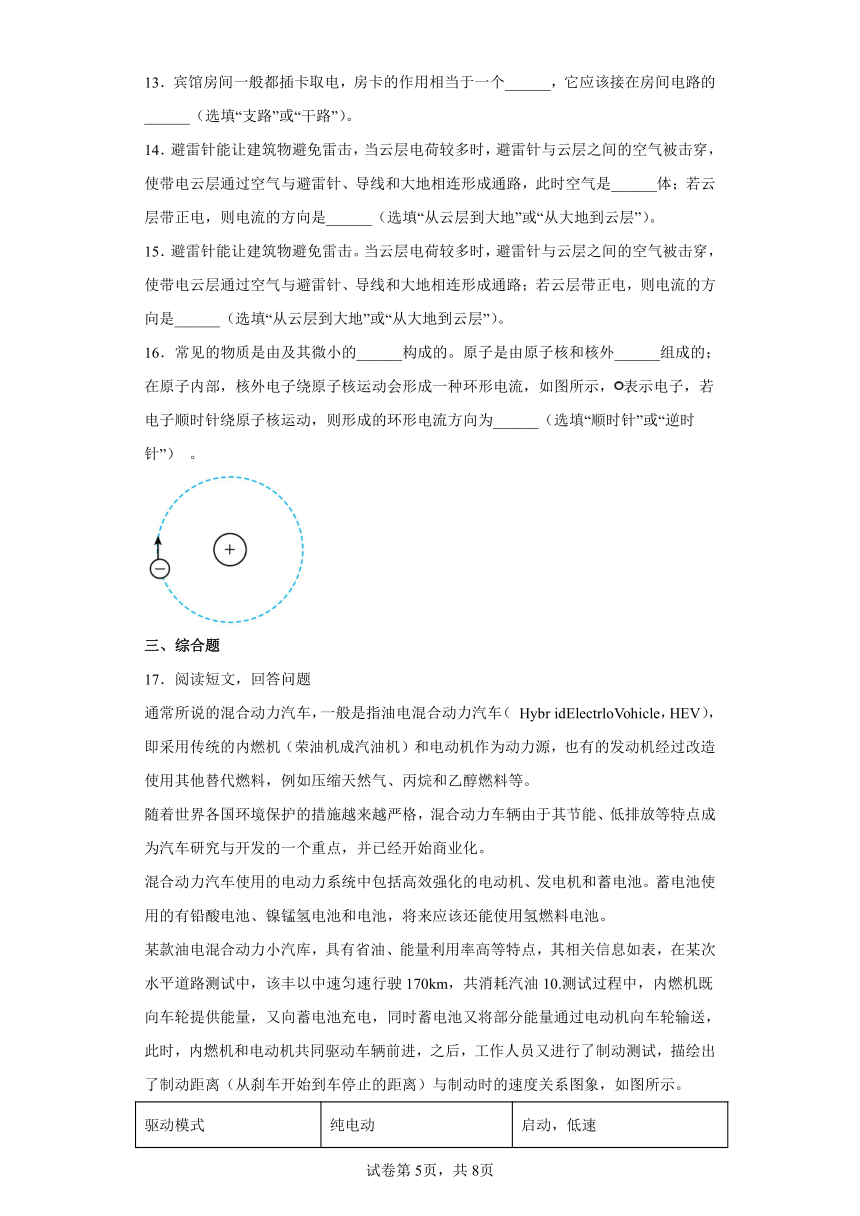

13．宾馆房间一般都插卡取电，房卡的作用相当于一个______，它应该接在房间电路的______（选填“支路”或“干路”）。
14．避雷针能让建筑物避免雷击，当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是______体；若云层带正电，则电流的方向是______（选填“从云层到大地”或“从大地到云层”）。
15．避雷针能让建筑物避免雷击。当云层电荷较多时，避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路；若云层带正电，则电流的方向是______（选填“从云层到大地”或“从大地到云层”）。
16．常见的物质是由及其微小的______构成的。原子是由原子核和核外______组成的；在原子内部，核外电子绕原子核运动会形成一种环形电流，如图所示，表示电子，若电子顺时针绕原子核运动，则形成的环形电流方向为______（选填“顺时针”或“逆时针”） 。
三、综合题
17．阅读短文，回答问题
通常所说的混合动力汽车，一般是指油电混合动力汽车（ Hybr idElectrloVohicle，HEV），即采用传统的内燃机（荣油机成汽油机）和电动机作为动力源，也有的发动机经过改造使用其他替代燃料，例如压缩天然气、丙烷和乙醇燃料等。
随着世界各国环境保护的措施越来越严格，混合动力车辆由于其节能、低排放等特点成为汽车研究与开发的一个重点，并已经开始商业化。
混合动力汽车使用的电动力系统中包括高效强化的电动机、发电机和蓄电池。蓄电池使用的有铅酸电池、镍锰氢电池和电池，将来应该还能使用氢燃料电池。
某款油电混合动力小汽库，具有省油、能量利用率高等特点，其相关信息如表，在某次水平道路测试中，该丰以中速匀速行驶170km，共消耗汽油10.测试过程中，内燃机既向车轮提供能量，又向蓄电池充电，同时蓄电池又将部分能量通过电动机向车轮输送，此时，内燃机和电动机共同驱动车辆前进，之后，工作人员又进行了制动测试，描绘出了制动距离（从刹车开始到车停止的距离）与制动时的速度关系图象，如图所示。
驱动模式 纯电动 启动，低速
油电混动 中速
纯燃油 高速
汽车质量 1200kg
车轮与地面总接触面积 0.096
(1)该款混合动力汽车启动时的驱动模式是_______。
(2)由图象可知，车速越大，制动距离越________。
(3)中速行驶时，内燃机向蓄电池充电时，蓄电池是_______ （电源/用电器）。
(4)在水平道路中速勺速行驶测试中，若平均阻力为1000N，牵引力做的功是______J。
(5)在水平道路中速匀速行驶测试中，若该车内燃机的效率为53%，此过程最终使蓄电池增加了______J能量。（忽略蓄电池和电动机的热损失， ρ汽油取0.7kg/，q汽油=4.6J/kg）
18．阅读下面的短文，回答问题．
热电偶
把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶．实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟A、B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：
（1）如题图所示．
①其它条件不变，只将铁丝换成铜丝，电路电流________．
②其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流________．
③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，电路电流________（各空格均选填“变大”、“变小”、“不变”、“变为零”）
（2）这样的热电偶实际上是一个电源，它的电能是由________能转化而来．
19．学习物理既丰富了我们的科学知识，又让我们熟悉了各种有用的学习方法，同时还影响着我们看待事物、认识世界的方式和态度．我们常常将看似无关的两个事物或现象联系起来，进行“类比”．“类比法”可以帮助我们理解概念、巩固知识，以下是两个“类比”学习案例：
将如图所示的“水路”模型类比基本电路，可以发现“水路”模型与基本电路有许多相似之处，请仿照例子再写两个．
例子：水流可类比成电流．
答案一：________.
答案二：________.
20．如图所示是常用手电筒的剖面图，观察它的结构，按钮是电路中的__________，金属外壳是电路中的__________．并画出手电筒的电路图．
( )
21．阅读材料并回答问题：
材料一∶ 1800年，意大利教授伏打用锌、铜两种金属与盐水接触产生了电，他将这种电称为“金属电”。据此原理发明了伏打电堆，图（a）为一个伏打电池；
材料二∶ 1821年，德国物理学家塞贝克发现，把两根铜丝和一根铁丝串联成闭合电路，并使得铜丝和铁丝的两个连接点温度不同，闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”。图（b）为模拟塞贝克实验，实验数据如下表：
两接触点的温差/℃ 0 100 200 300
电流/A 0 0.064 0.142 0.229
(1) 根据以上塞贝克模拟实验资料及实验数据，可知金属丝两连接点的____越大，热电流越大；图（b）电路中是_____能转化为电能。
(2) 请设计一简单实验说明判断图（a）伏打电池金属板A、B正负极的方法：_____。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
由题意可知，当玻璃被击碎时，产生电信号，玻璃中间的金属线将电信号传递给警报系统，触发报警，说明金属线中有电流流过，是利用了金属的导电性，故ACD不符合题意，B符合题意。
故选B。
2．C
【详解】
通常情况下，盐水、钢铁、大地都有可自由移动的电子，是良好的导体；而橡胶中没有可自由移动的电子，是绝缘体。
故选C。
3．B
【详解】
根据题意可知，闭合任何一个开关，电动机都会工作，把门打开，这表明两个开关互不影响，是并联的，故ACD不符合题意，B符合题意。
故选B。
4．A
【详解】
能自由移动的是电子，A金属球带正电，B金属球带负电，用铜导线将两个金属球连接起来时，自由电子移动的方向是从B向A；我们规定正电荷定向移动方向为电流方向，故金属棒中形成的瞬间电流方向是从A向B。
故选A。
5．A
【详解】
A．物理学中规定：正电荷定向移动的方向为电流方向，故A正确；
B．电荷定向移动形成电流，故B错误；
C．汽油机消耗的燃料越多，总功越大，但不知道有用功的多少，所以效率不一定越低，故C错误；
D．在汽油机的压缩冲程中，机械能转化为内能，故D错误。
故选A。
6．C
【详解】
由实物图可知，电流从电源正极出发后，先通过开关、电流表，然后分成两条支路，一条流经灯L1回到电源负极，另一条流经L2再回到电源负极，所以该电路为并联电路，电流表测量干路中的电流，故C符合题意，ABD不符合题意。
故选C。
7．B
【详解】
A．在开关S闭合时，两灯泡串联，两灯泡都会发光，故A不符合题意；
B．在开关S闭合时，右端的灯被短路，只有左端的灯亮，故B符合题意；
C．电路中没有电源，闭合开关后电灯不会发光，故C不符合题意；
D．开关不闭合，两灯泡都发光，闭合开关后两灯泡都被短路，都不会发光，故D不符合题意。
故选B。
8．B
【详解】
A．细棒C带负电，细棒C接触不带电的验电器A，细棒C上的电子转移到A验电器上，A验电器上的原子核不会发生移动，故A错误；
BC．细棒上的电子转移到A验电器上，A带负电，用金属棒D同时接触A和不带电的验电器B的金属球，A上的负电荷通过金属棒转移到B上，D中的负电荷从A向B移动，D中电流方向是从B向A， 故B正确，C错误；
D．验电器的工作原理是：同种电荷相互排斥，验电器两个金属箔带同种电荷相互排斥而张开，故D错误；
故选B。
9．C
【详解】
A．摩擦起电的实质是电荷的转移，用丝绸摩擦过的玻璃棒带正电，玻璃棒失去电子，而丝绸得到电子，故A正确，不符合题意；
B．同种电荷相互排斥，异种电荷相互吸引。验电器的原理是同种电荷相互排斥，故B正确，不符合题意；
CD．正电荷定向移动的方向规定为电流的方向，自由电子定向移动的方向与电流的方向相反。用丝绸摩擦过的玻璃棒带正电，所以用丝绸摩擦过的玻璃棒（缺少电子）去接触A验电器金属球，A验电器带正电荷，再用带有绝缘柄的金属棒把A和B连接起来，A和B最后都带正电荷，那么B失去电子，A得到电子，自由电子从B向A定向移动，形成瞬间从A向B方向的电流，故C错误，符合题意，D正确，不符合题意。
故选C。
10．B
【详解】
蜜蜂飞行与空气摩擦产生静电，且蜜蜂在飞行中可以吸引带正电的花粉，根据异种电荷相互吸引，故蜜蜂带负电；蜜蜂带负电的原因是：蜜蜂飞行与空气摩擦，空气中的一些电子转移到蜜蜂身上，蜜蜂得到电子而带负电，空气因失去电子带正电，故ACD不符合题意，B符合题意。
故选B。
11．C
【详解】
A．验电器是利用同种电荷相互排斥的原理，故A错误；
B．C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C．丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器A时，验电器A也会带正电；用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，负电荷移动的方向与电流方向相反，故产生的电流方向为A到B，故C正确；
D．丝绸摩擦过的玻璃棒带正电，故电子是由玻璃棒转移到丝绸，故D错误。
故选C。
12．C
【详解】
小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，说明此时电路是接通的；上端只剩下C，下端只剩下Y，则说明C和Y是同一根电线。如图所示：
小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光，说明此时电路是接通的；上端只剩下A，下端只剩下Z，则说明A和Z是同一根电线。如图所示：
综上所述，C和Y是同一根电线，A和Z是同一根电线，则剩下的B和X是同一根电线。故ABD不符合题意，C符合题意。
故选C。
13． 开关 干路
【详解】
[1][2]房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当干路上的开关。
14． 导 从云层到大地
【详解】
[1]空气被击穿后，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气能够导电，是导体。
[2]若云层带正电，正电荷从云层流向大地，电流的方向是正电荷定向移动的方向，因此电流的方向是从云层到大地。
15．从云层到大地
【详解】
避雷针与云层之间的空气被击穿，使带电云层通过空气与避雷针、导线和大地相连形成通路，此时空气是导体，云层与大地之间的电压很大；若云层带正电，大地中的负电荷（电子）转移到云层上，则电流的方向是从云层到大地。
16． 分子、原子 电子 逆时针
【详解】
[1]常见的物质都是由分子、原子组成的，比如水分子，金原子。
[2]原子是由原子核和核外带负电的电子构成的。
[3]电流的方向规定的是正电荷移动的方向，若电子顺时针绕原子核运动，则电流的方向为逆时针。
17． 纯电动 长 用电器
【详解】
(1)[1]根据表中的数据，该款混合动力汽车启动时的驱动模式是纯电动。
(2)[2]根据图像可知，当汽车的速度越大时，制动的距离就越长。
(3)[3]蓄电池充电时消耗电能，相当于用电器。
(4)[4]汽车匀速直线运动时所受的牵引力为
汽车牵引力所做的功为
(5)[5]车消耗的汽油的质量为
汽油完全燃烧放出的热量为
内燃机输出的有用能量
最终蓄电池增加的能量为
18． 变为零 变小 变为零 内
【详解】
由短文可知，热电偶电路中产生回路的条件有两个：相互连接的金属丝的材料不同；相互连接的节点间存在温差；并且电路中电流的大小跟相互连接的两种金属丝的材料有关，跟节点间的温度差的大小有关，温度差越大，回路电流越大．
（1）①其它条件不变，只将铁丝换成铜丝，相互连接的金属丝的材料相同，则电路电流为零．
②其它条件不变，只将A处杯中的冰水混合物换为沸水，则AB两处的温差减小，电路电流变小．
③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，AB两点间温度相同，没有温差，则电路电流变为零．
（2）内能与温度有关，这样的热电偶实际上是一个电源，它的电能是由内能转化来的．
19． 水龙头类比成开关 叶轮机类比成用电器
【详解】
解答：叶轮机将水的机械能转化为了其他的能量，类似于电流流过用电器时将电能转化为其他形式的能，故叶轮机与用电器类似；水龙头控制着水流类似开关控制着电路中电流的通断故水龙头与开关类似．
20． 开关 导线
【详解】
[1]按钮是控制电路通断的装置，相当于电路中的开关，
[2]金属外壳是电流的通道，相当于电路中的导线，
[3] 按钮和金属滑键都属于开关，电池、开关、灯泡简单地串联在一起，构成一个简单的电路．作图时注意电流流经各元件的顺序要一致，电路图如图所示：
21． 温度差 内能 将电压表的正、负接线柱分别接在金属板A、B上，观察电压表的指针偏转情况，若指针向右偏转，则判断出A金属板为电源正极，反之则反
【详解】
(1)[1]根据表格可以看出，金属丝两连接点的温差越大，产生的电流越大。
[2]图（b）中因为存在温度差，所以产生了电流，所以是将内能转化为电能。
(2)[3]电压表接反时指针会反向偏转，接正确时正向偏转，所以，可以利用电压表，将电压表的正、负接线柱分别接在金属板A、B上，观察电压表的指针偏转情况，若指针向右偏转，则判断出A金属板为电源正极，反之则A金属板为电源负极。
