人教版九年级全一册15.4电流的测量同步练习（有解析）

人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题
1．如图，能直接测量通过灯L2电流的是（　　）
A． B． C． D．
2．如图：A、B、C、D四个电路中，能测出L1电流的是（　　）
A． B．
C． D．
3．为了测量小灯泡的电流，几位同学设计了如图所示的测量电路，正确的是（ ）
A． B．
C． D．
4．如图甲所示的实物电路中，当开关闭合时，只有一个灯泡发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（　　）
A．灯L1断路 B．灯L2断路 C．灯L1、L2都断路 D．灯L1断路、灯L2短路
5．下图所示四个电路图中，能正确测量通过灯L1电流的电路是（　　）
A． B． C． D．
6．下列电路中，灯、均能发光，且电流表能正确显示电路中电流大小的是（　　）
A． B．
C． D．

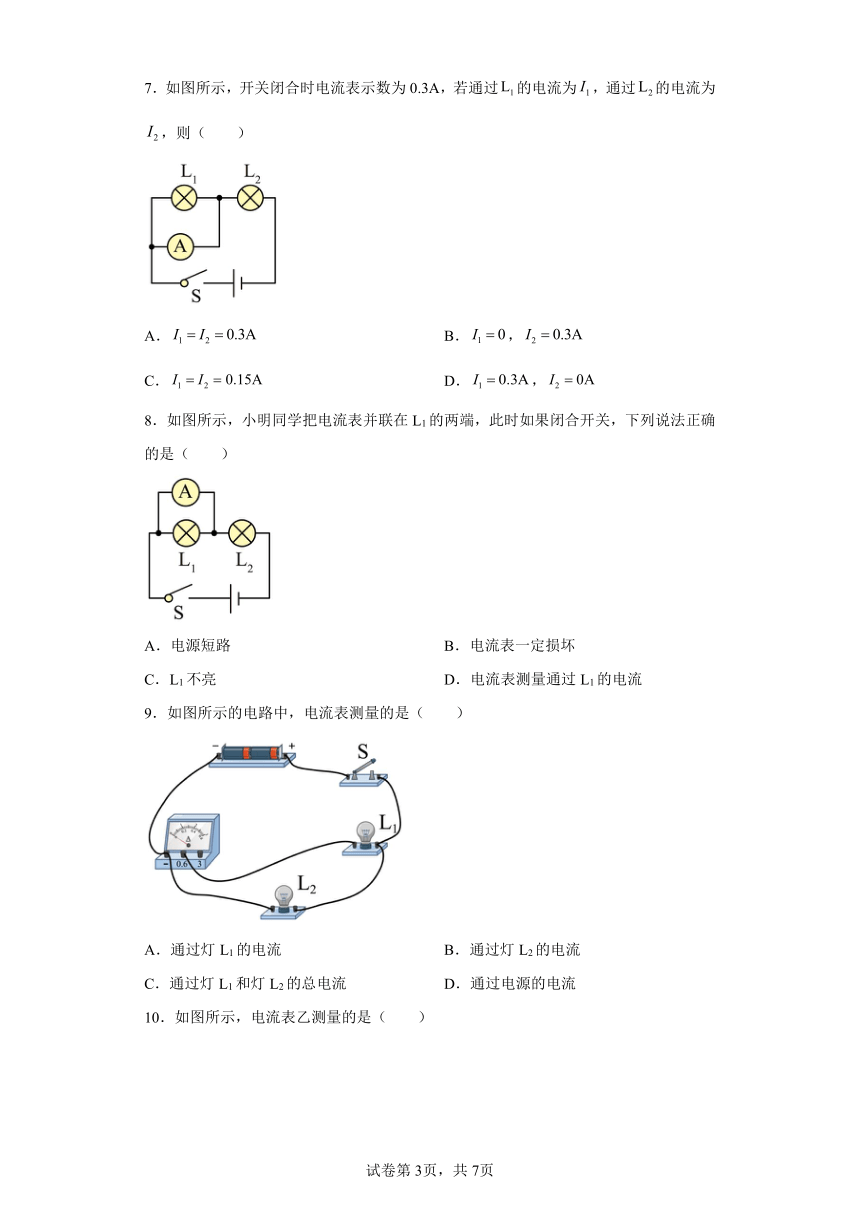

7．如图所示，开关闭合时电流表示数为0.3A，若通过的电流为，通过的电流为，则（　　）
A． B．，
C． D．，
8．如图所示，小明同学把电流表并联在L1的两端，此时如果闭合开关，下列说法正确的是（　　）
A．电源短路 B．电流表一定损坏
C．L1不亮 D．电流表测量通过L1的电流
9．如图所示的电路中，电流表测量的是（　　）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的总电流 D．通过电源的电流

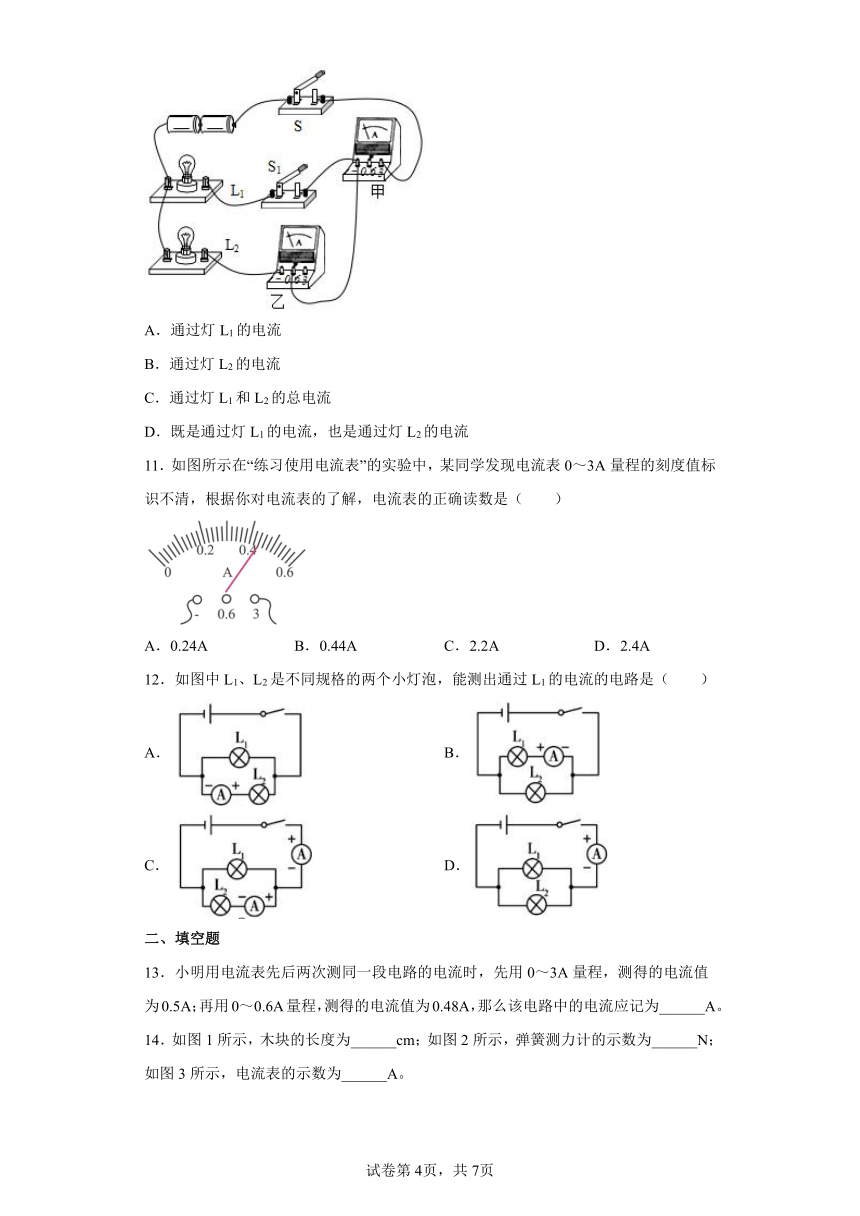

10．如图所示，电流表乙测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和L2的总电流
D．既是通过灯L1的电流，也是通过灯L2的电流
11．如图所示在“练习使用电流表”的实验中，某同学发现电流表0～3A量程的刻度值标识不清，根据你对电流表的了解，电流表的正确读数是（　　）
A．0.24A B．0.44A C．2.2A D．2.4A
12．如图中L1、L2是不同规格的两个小灯泡，能测出通过L1的电流的电路是（　　）
A． B．
C． D．
二、填空题
13．小明用电流表先后两次测同一段电路的电流时，先用0～3A量程，测得的电流值为0.5A；再用0～0.6A量程，测得的电流值为0.48A，那么该电路中的电流应记为______A。
14．如图1所示，木块的长度为______cm；如图2所示，弹簧测力计的示数为______N；如图3所示，电流表的示数为______A。
15．在2min内通过导体横截面的电荷量为24C，那么导体中的电流是______A。
16．如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。当导线、分别与标有“”和“3”的接线柱相连时，电流表指针偏转情况如图所示，此时，电流是从导线______（填“”或“”流入电流表，说明电流表接线柱______。纠正后为了减少误差，应将导线与标有“______”的接线柱相连，与标有“______”的接线柱相连。
三、综合题
17．李明想用如图所示的器材，设计一个可以调节小灯泡亮度的电路.请你用笔画线代替导线，帮李明把图中的器材连接起来.
( )
要求：
(1)滑动变阻器的滑片向右滑动时，灯泡的亮度变暗；
(2)用电流表测灯泡的电流(灯泡的电阻约为10 Ω)，电压表测灯泡两端的电压.
李明检查电路连接无误后，闭合开关，测得灯泡的电流和电压如图甲、乙所示，则通过灯泡的电流是 ________ A，灯泡两端的电压是 ________ V.
18．如图所示，如果电流表选择的量程为0 ~ 0.6安量程，则电流表的示数为______A；如果电流表选择的量程为0 ~3A，则它的示数为______A．把实物连线图在方框内画成电路图．
19．作图与读数：
(1)体温计的读数是__________℃；
(2)如图所示，电流表的读数是__________A；

(3)根据如图所示的实物连线图，在虚线框内画出对应的电路图（要求连线要横平竖直，尽量使电路图简洁美观）。( )
20．(1)小华的妈妈周末用“清洁钢丝球”打磨铁锅底的锈迹，一会儿就感觉铁锅发烫。小华向妈妈解释：这是用功的方式增大了铁锅的内能，所以温度升高了。小华告诉妈妈日常生活中，人们常用水做冷却剂给物体降温，是因为水的______大；
(2)夏季的清晨，站在黑虎泉边会看到护城河的河面上飘着淡淡的白雾，这些“白雾”的形成对应的物态变化是______；当太阳升起时，“白雾”又消失了，此时对应的物态变化是______；
(3)为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制。在国际单位制中，热量的基本单位是______（填写中文名称）；安培是______（填写物理量名称）的基本单位；
(4)小华同学买了一个自带LED灯照明的电动挖耳勺。按下主开关后，LED灯工作，便于观察耳内状况。再按下另一个开关，小马达（电动机）产生小小的振动并带动扇叶将震松后的耳垢吸出来。根据功能要求可以判断，LED灯和电动机的连接方式是______；电动机在电路图中的符号是______。
21．指出如图所示电路中的错误之处：
(1)_____________________________；
(2)_____________________________；
(3)_____________________________．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
A．电流表测量干路电流，故A不符合题意；
B．电流表测量灯泡L1的电流，故B不符合题意；
C．电流表与灯泡L2串联，故测量灯泡L2的电流，故C符合题意；
D．电流表直接串联在电源两端，造成了电源短路，故D不符合题意。
故选C。
2．C
【详解】
电流表与待测电路串联，电流要从电流表正接线柱流入，从负接线柱流出。
A．图中电流表与灯L1串联，电流表的正负接线柱接反了，故A不符合题意；
B．图中电流表与灯L2串联，测的是L2的电流，故B不符合题意；
C．图中电流表与灯L1串联，电流从电流表正接线柱流入，从负接线柱流出，测的是L1的电流，故C符合题意；
D．图中电流表串联在干路中，测的是L1和L2的总电流，故D不符合题意。
故选C。
3．C
【详解】
A．两灯并联，电流表串联在干路上，测量的是干路中的总电流，故A错误；
B．两灯并联，电流表串联在干路上，测量的是干路中的总电流，故B错误；
C．两灯并联，电流表与灯泡L1串联，测量的是通过灯泡L1的电流，且电流表的正负极接线柱连接正确，故C正确；
D．两灯并联，电流表与灯泡L1串联，测量的是通过灯泡L1的电流，但是电流表的正负极接线柱连接错误，故D错误．
4．A
【详解】
由图甲可知，灯泡L1和灯泡L2并联，右端电流表测量干路电流，左端电流表测量L2电流，因为开关闭合时，只有一个灯泡亮，所以电路中一定存在一条支路断路，若其中一条支路短路则引起电源短路；因为两电流表的偏转相同，则说明两电流表的示数相同，所以左右端电流表测L2的电流，即L1断路。
故选A。
5．C
【详解】
A．如图，两个灯泡并联，电流表测量通过灯L1的电流，但正负接线柱反接，故A不合题意；
B．如图，两个灯泡并联，电流表测量通过干路的电流，故B不合题意；
C．如图，两个灯泡并联，电流表测量通过灯L1的电流，正负接线柱连接正确，故C合题意；
D．如图，两个灯泡并联，电流表测量通过灯L2的电流，故D不合题意。
故选C。
6．C
【详解】
A．电流表与L1和L2串联的电路并联，开关闭合后，电流表的两接线柱与电源正负极相连，会造成短路，灯泡均不亮，故A错误；
B．电流表与L1并联，由于L1被短路，开关闭合后灯L1不会发光，故B错误；
C．两灯并联连接，电流表与L1串联，电流表测量L1中的电流，且正负接线柱连接正确，干路上开关闭合后两灯均能发光，故C正确；
D．两灯并联，电流表接在干路上可测量干路中的电流，但是电流表的正负接线柱接反，若开关闭合，电流表指针会反偏，可能会损坏电流表，故D错误。
故选C。
7．B
【详解】
如图，电流表与L1并联，会导致L1短路，即电流不经过L1，故；此时电路中电流从正极出发，经过L2、电流表、开关回到电源的负极，所以此时电流表测经过L2的电流。故ACD不符合题意，B符合题意。
故选B。
8．C
【详解】
由图可知，L1与L2串联，电流表与L1并联，因电流表在电路相当于导线，所以电流表把灯L1短路，则灯L1不亮，这时电路中还有灯泡L2连入，不会引起电源短路和损坏电流表，电流表测量的是流过L2的电流。
故选A。
9．A
【详解】
电流表的电阻很小，在电路中把电流表看成导线，由电路图可以判断灯L1和灯L2是并联的，电流表在灯L1的支路上，电流表和灯L1串联，所以电流表测量灯L1的电流。故A符合题意，BCD不符合题意。
故选A。
10．B
【详解】
由图可知，两灯并联，电流表甲在干路中，测通过干路的电流，电流表乙与灯L2串联在支路中，电流表乙测量通过灯L2的电流。故ACD不符合题意，B符合题意。
故选B。
11．C
【详解】
由图可知，电流表连接0~0.6A量程时，分度值为0.02A，示数为0.44A；因为在电流表的同一刻度处，0~3A量程的读数是0~0.6A量程读数的5倍，所以在0~3A量程的读数为
故ABD不符合题意，C符合题意。
故选C。
12．C
【详解】
A．由图知，两灯并联，电流表测通过的电流，故A不符合题意；
B．由图知，两灯并联，电流表测通过的电流，但电流表的正负接线柱接反，故B不符合题意；
C．由图知，两灯并联，一只电流表测干路电流，另一只电流表测通过的电流，根据并联电路电流的特点可得通过的电流
故C符合题意；
D．由图知，两灯并联，电流表测干路的电流，无法得到时通过灯的电流，故D错误。
故选C。
13．0.48
【详解】
因为电流表的精确度由分度值决定，在被测电流都不超过电流表的量程时，小量程的分度值更小，测量值更精确，所以该电路的电流应该记为0.48A。
14． 2.25 1.2 0.3
【详解】
[1]木块左边在3.00cm处，右边在5.25cm处，所以长度为
[2]弹簧测力计分度值0.2N，示数为1.2N。
[3]电流表选小量程，分度值0.02A，示数为0.3A。
15．0.2
【详解】
导体中的电流
=0.2A
16． 接反了 0.6
【详解】
[1][2]由图知，电流表指针偏向了0刻度线的左侧，原因是正负接线柱接反了，所以电流从导线进入了电流表。
[3][4]此时电流表使用量程时，分度值，所以电流表示数为。为测量正确并且读数误差较小，需要改变进入电流表的电流方向，改接小量程，所以需要将导线与标有“0.6”的接线柱相连，与标有“”的接线柱相连。
17． 0.26. 2.4
【详解】
滑动变阻器应符合“一上一下”的接线原则，因为滑片向右移动，灯泡变暗，说明滑片向右移动，滑动变阻器接入电路中的电阻增大，因此应选择左下方的接线柱；因为电源电压为3V,灯泡的电阻约为10Ω,所以电路中最大电流为I===0.3A，故电压表量程选择0 3V，电流表量程选择0 0.6A；即电流示数为0.26A，电压表示数为2.4V.用导线将电源、开关、滑动变阻器、灯泡和电流表顺次连接起来，电压表并联在灯泡两端，如图所示:
18． 0.22 1.1 见解析
【详解】
（1）电流表选择的量程为0 ~ 0.6安量程，分度值为0.02A，所以电流表的示数为0.22A；
（2）如果电流表选择的量程为0 ~3A，则分度值为0.1A，示数为1.1V；
（3）由实物图可知，灯泡L1、L2并联，电流表A1测干路电流，电流表A2测通过灯泡L2的电流，开关控制干路．电路图如下：
点睛：电流表读数时，一定要认清量程和分度值再读数．
19． 37.5 0.24
【详解】
(1)[1]从图中可以看到，体温计的分度值是0.1℃，液柱的液面在37的右边第5个刻度，那么它的读数是37.5℃。
(2)[2]从图中可以看到，电流表的量程是0~0.6A，它的分度值是0.02A，指针指在0.2右边第2格，它的读数是0.24A。
(3)[3]观察实物图可知，电流从电源正极流出，流过开关S1，然后分成两部分电流，一部分电流流过灯泡L1，最后回负极，另一部分电流流过灯泡L2，再流过开关S2，最后回负极；由此可知，开关S1在干路，灯泡L2与开关S2串联，然后它们再和灯泡L1并联；由此画出电路图，如下图所示：
20． 比热容 液化 汽化 焦耳 电流 并联
【详解】
(1)[1]由于水的比热容较大，对比其他物质，在相同的条件下，水能够吸收更多的热量，常被作为冷却剂给物体降温。
(2)[2]“白雾”是水蒸气遇到低温液化形成的小水珠。
[3]当太阳升起时，“白雾”又消失，是因为温度上升，“白雾”吸收热量发生汽化变成水蒸气。
(3)[4]热量是能量的一种形式，单位是焦耳，用符号J表示。
[5]电流的单位是安培，简称安，用符合A表示。
(4)[6]根据题意，按下主开关后，LED灯工作，便于观察耳内状况，再按下另一个开关，小马达（电动机）产生小小的振动并带动扇叶将震松后的耳垢吸出来。可知LED灯与电动机可以独立工作，互不影响，说明LED灯和电动机是并联的。
[7]电路图中规定的电动机符合是。
21． 电流表的正负接线柱接反了 灯泡L2没有接入电路 电流表没有串联在电路中
【详解】
图中电路灯泡L2只接一个接线柱，即L2没有接入电路，电流表使用时没有让电流从电流表“＋”接线柱流入，“－”接线柱流出，即电流表正负接线柱接反了；电流表要串联在电路中，图中电流表与导线并联．
