人教版九年级全一册15.5串、并联电路中电流的规律同步练习（有解析）

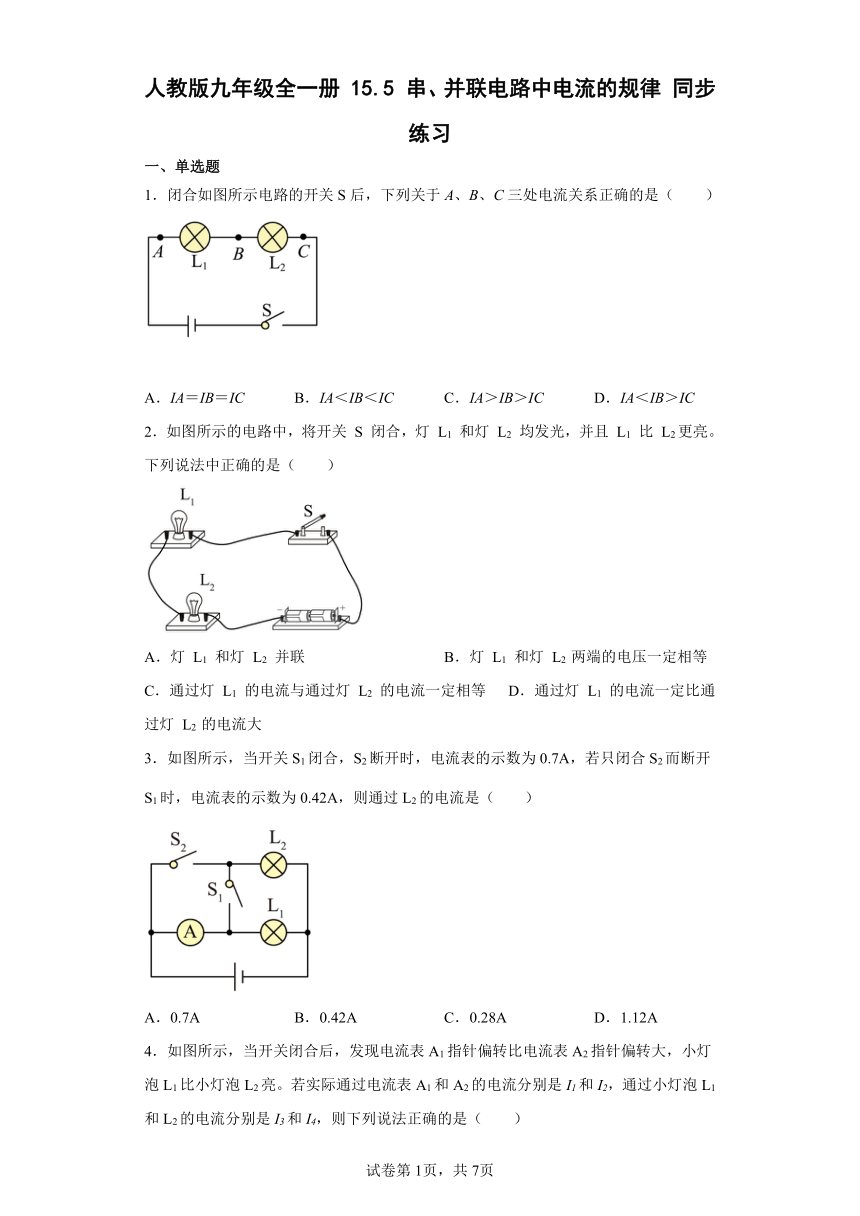

人教版九年级全一册 15.5 串、并联电路中电流的规律 同步练习
一、单选题
1．闭合如图所示电路的开关S后，下列关于A、B、C三处电流关系正确的是（　　）
A．IA＝IB＝IC B．IA＜IB＜IC C．IA＞IB＞IC D．IA＜IB＞IC
2．如图所示的电路中，将开关 S 闭合，灯 L1 和灯 L2 均发光，并且 L1 比 L2更亮。下列说法中正确的是（　　）
A．灯 L1 和灯 L2 并联 B．灯 L1 和灯 L2 两端的电压一定相等
C．通过灯 L1 的电流与通过灯 L2 的电流一定相等 D．通过灯 L1 的电流一定比通过灯 L2 的电流大
3．如图所示，当开关S1闭合，S2断开时，电流表的示数为0.7A，若只闭合S2而断开S1时，电流表的示数为0.42A，则通过L2的电流是（ ）
A．0.7A B．0.42A C．0.28A D．1.12A

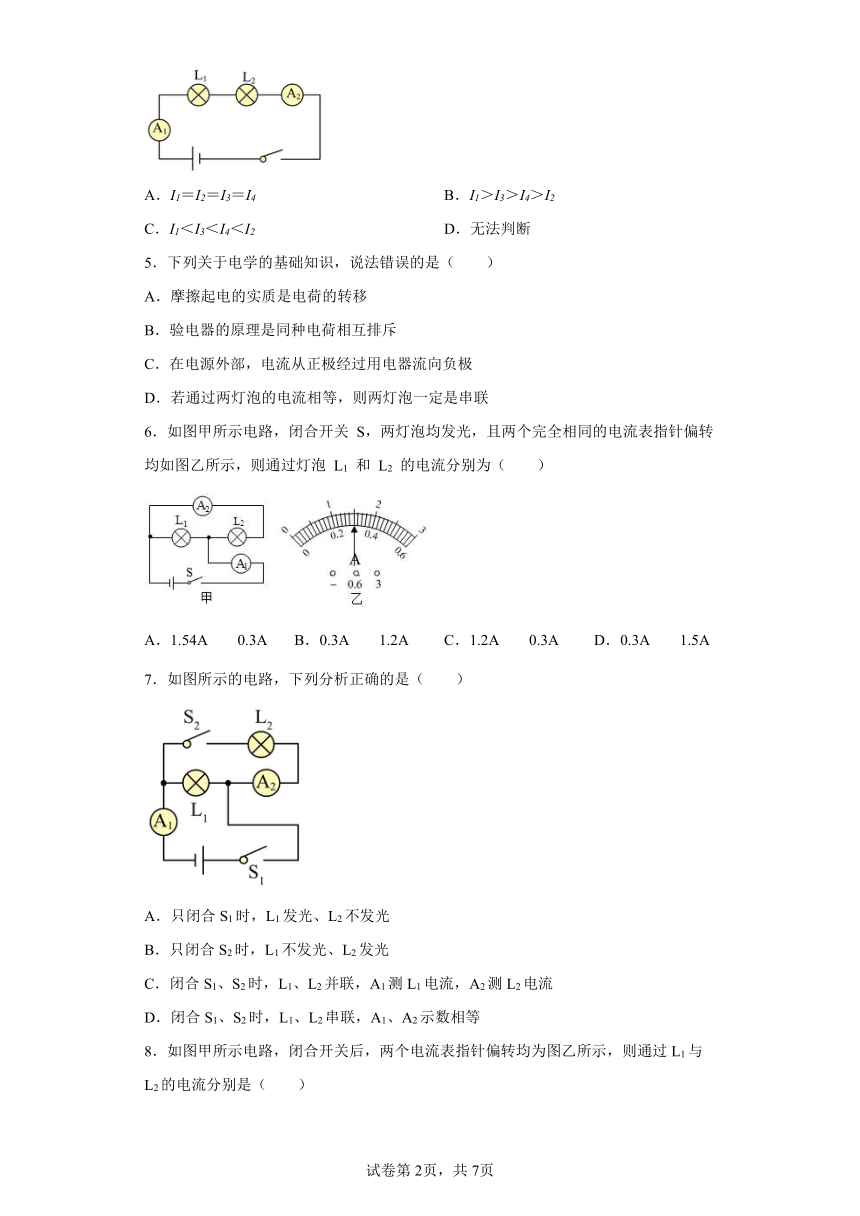

4．如图所示，当开关闭合后，发现电流表A1指针偏转比电流表A2指针偏转大，小灯泡L1比小灯泡L2亮。若实际通过电流表A1和A2的电流分别是I1和I2，通过小灯泡L1和L2的电流分别是I3和I4，则下列说法正确的是（　　）
A．I1＝I2＝I3＝I4 B．I1＞I3＞I4＞I2
C．I1＜I3＜I4＜I2 D．无法判断
5．下列关于电学的基础知识，说法错误的是（　　）
A．摩擦起电的实质是电荷的转移
B．验电器的原理是同种电荷相互排斥
C．在电源外部，电流从正极经过用电器流向负极
D．若通过两灯泡的电流相等，则两灯泡一定是串联
6．如图甲所示电路，闭合开关 S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡 L1 和 L2 的电流分别为（　　）
A．1.54A 0.3A B．0.3A 1.2A C．1.2A 0.3A D．0.3A 1.5A
7．如图所示的电路，下列分析正确的是（　　）
A．只闭合S1时，L1发光、L2不发光
B．只闭合S2时，L1不发光、L2发光
C．闭合S1、S2时，L1、L2并联，A1测L1电流，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等

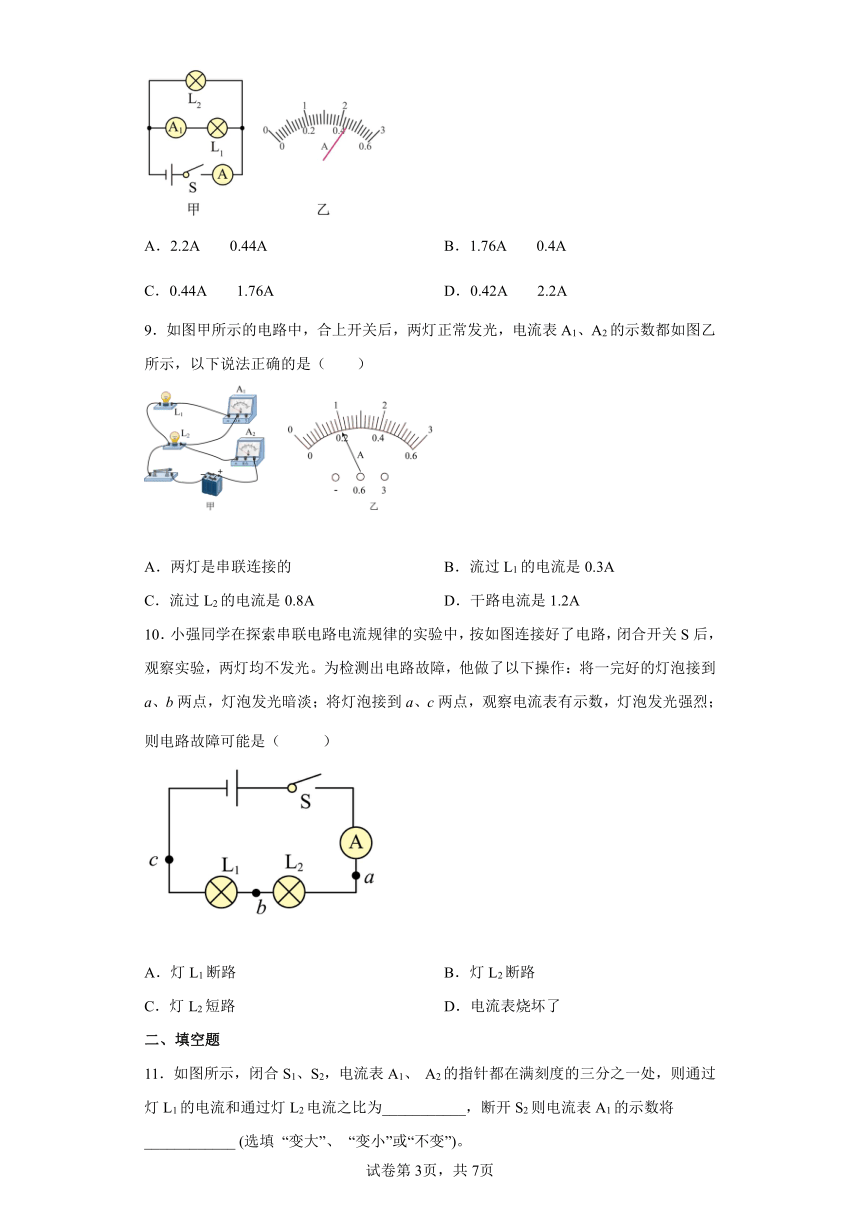

8．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是（　　）
A．2.2A 0.44A B．1.76A 0.4A
C．0.44A 1.76A D．0.42A 2.2A
9．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（　　）
A．两灯是串联连接的 B．流过L1的电流是0.3A
C．流过L2的电流是0.8A D．干路电流是1.2A
10．小强同学在探索串联电路电流规律的实验中，按如图连接好了电路，闭合开关S后，观察实验，两灯均不发光。为检测出电路故障，他做了以下操作：将一完好的灯泡接到a、b两点，灯泡发光暗淡；将灯泡接到a、c两点，观察电流表有示数，灯泡发光强烈；则电路故障可能是（ ）
A．灯L1断路 B．灯L2断路
C．灯L2短路 D．电流表烧坏了
二、填空题

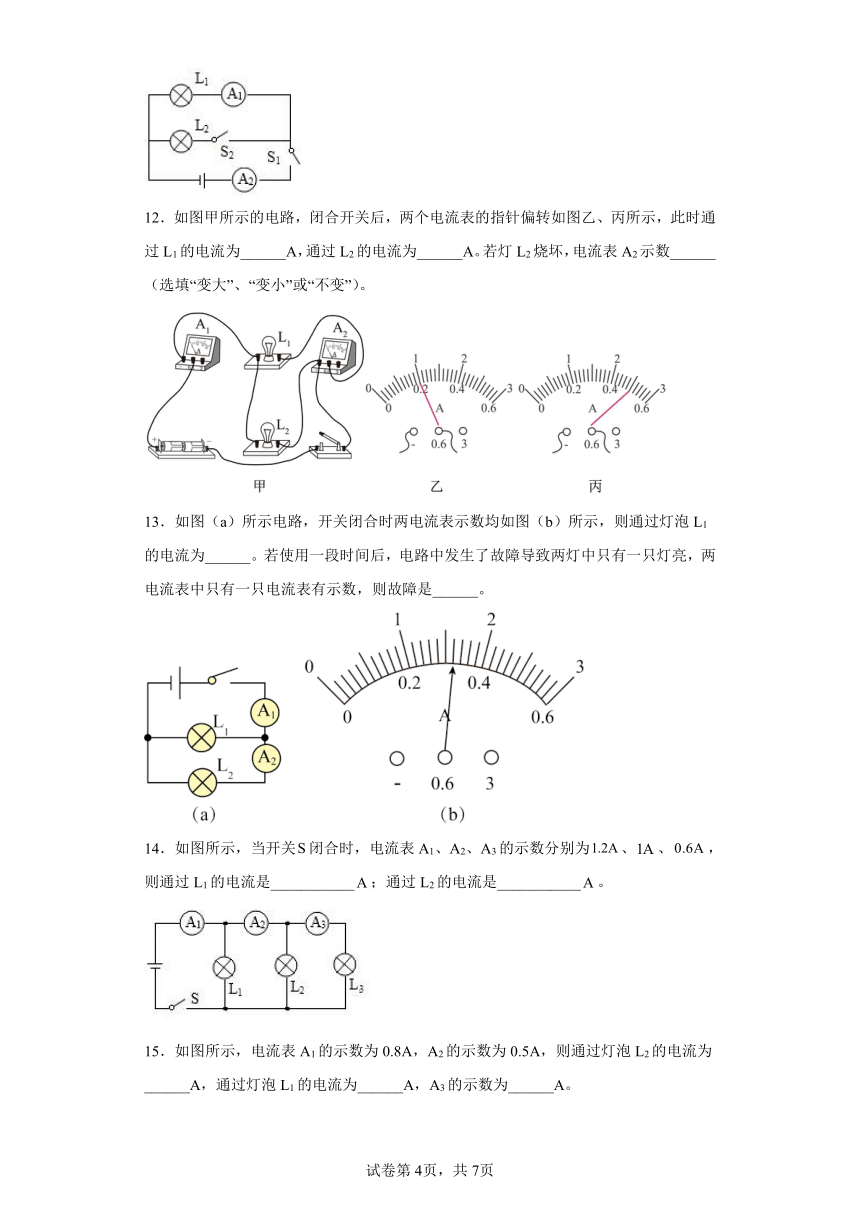

11．如图所示，闭合S1、S2，电流表A1、 A2的指针都在满刻度的三分之一处，则通过灯L1的电流和通过灯L2电流之比为___________，断开S2则电流表A1的示数将____________ (选填 “变大”、 “变小”或“不变”)。
12．如图甲所示的电路，闭合开关后，两个电流表的指针偏转如图乙、丙所示，此时通过L1的电流为______A，通过L2的电流为______A。若灯L2烧坏，电流表A2示数______（选填“变大”、“变小”或“不变”）。
13．如图（a）所示电路，开关闭合时两电流表示数均如图（b）所示，则通过灯泡L1的电流为______。若使用一段时间后，电路中发生了故障导致两灯中只有一只灯亮，两电流表中只有一只电流表有示数，则故障是______。
14．如图所示，当开关闭合时，电流表A1、A2、A3的示数分别为、、，则通过L1的电流是___________；通过L2的电流是___________。

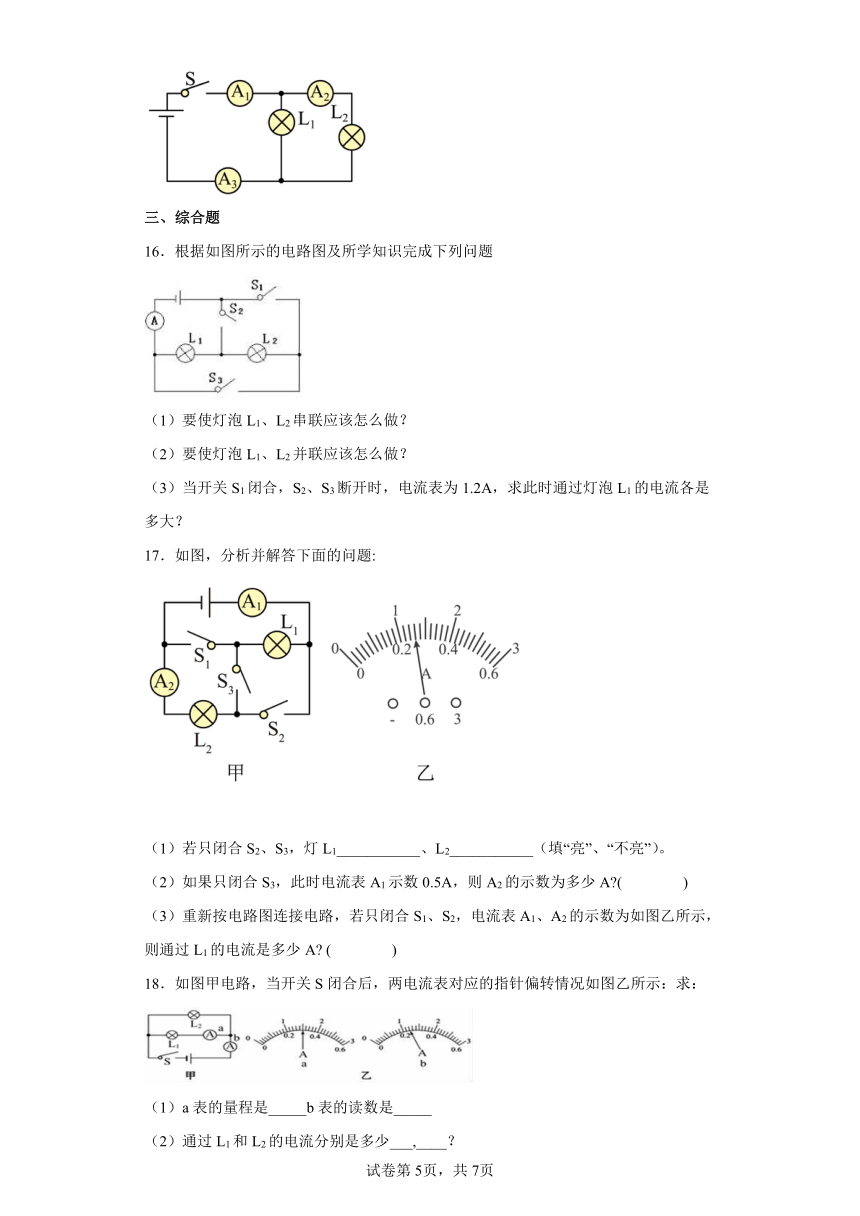

15．如图所示，电流表A1的示数为0.8A，A2的示数为0.5A，则通过灯泡L2的电流为______A，通过灯泡L1的电流为______A，A3的示数为______A。
三、综合题
16．根据如图所示的电路图及所学知识完成下列问题
（1）要使灯泡L1、L2串联应该怎么做？
（2）要使灯泡L1、L2并联应该怎么做？
（3）当开关S1闭合，S2、S3断开时，电流表为1.2A，求此时通过灯泡L1的电流各是多大？
17．如图，分析并解答下面的问题:
（1）若只闭合S2、S3，灯L1___________、L2___________（填“亮”、“不亮”）。
（2）如果只闭合S3，此时电流表A1示数0.5A，则A2的示数为多少A ( )
（3）重新按电路图连接电路，若只闭合S1、S2，电流表A1、A2的示数为如图乙所示，则通过L1的电流是多少A ( )
18．如图甲电路，当开关S闭合后，两电流表对应的指针偏转情况如图乙所示：求：
（1）a表的量程是_____b表的读数是_____
（2）通过L1和L2的电流分别是多少___,____？
19．随着中国铁路的发展，高铁时代已经来临．今年4月，为满足旅客踏青出游需要，江西南昌加开“春游高铁专列”．小源和小军同学去江西婺源旅游，爱思考的他们发现了许多与物理有关的知识．
（1）在站台候车时，他们发现高铁采用的是电力机车，车顶上只连接了一根电源线，请根据牵引供电系统原理示意图提出一个相关的问题： __________ .
（2）列车到站前要提前刹车，这是因为列车刹车后由于 __________ ，还要继续运动一段距离；列车刹车时 __________ 能转化为内能．
（3）通过隧道时，每个车厢的照明灯都会亮起，而且亮度相同．他们想：车厢的照明灯是并联的，并联电路中电流有什么样的规律呢
【设计实验与进行实验】
①小源同学设计的电路如图甲所示，通过实验并得到表一数据：
表一：
电流 第1次 第2次 第3次 第4次
I1/A 0.18 0.22 0.24 1.4
I2/A 0.18 0.22 0.24 0.28
I/A 0.36 0.44 0.48 0.56
②小军同学设计的电路如图乙所示，用电流表依次测出A．B．C三处的电流，得到表二数据：
表二：
A处的电流IA/A B处的电流IB/A C处的电流IC/A
0.10 0.12 0.22
【分析与论证】
①小源同学分析数据时，发现表格中有一个数据错误，请指出其错误的原因： __________ ；
②改正错误后，根据他们的实验数据可以得到：并联电路干路中的电流 __________ 各支路电流之和；
【交流与合作】讨论交流后发现两人的实验设计都有不足之处，请指出：
小源： __________ ；
小军： __________ .
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
由图知，两灯串联在电路中，因为串联电路中电流处处相等，所以A、B、C三处电流相等。
故选A。
2．C
【详解】
ACD．闭合开关后，该电路是串联电路，根据串联电路的电流特点，电路中处处电流相等，故AD错误，C正确；
B．因为两灯亮度不同，所以实际功率不同，根据公式可知，两灯电压不同，故B错误。
故选C。
3．C
【详解】
当开关S1闭合，S2断开时，两灯泡并联，电流表测干路电流，即干路上的电流I=0.7A；若只闭合S2而断开S1时，两灯泡并联，电流表测通过L1的电流，即I1=0.42A；因并联电路中干路电流等于各支路电流之和，所以，通过灯泡L2的电流
I2=I-I1=0.7A-0.42A=0.28A
故选C。
4．A
【详解】
由电路图知，两灯串联在电路中，电流表A1、A2都测电路中电流，由串联电路的电流规律知
I1＝I2＝I3＝I4
两个电流表的指针位置不同是因为两电流表使用的量程不同，两灯泡的亮度不同是因为两个灯泡的实际功率不同的缘故。
故选A。
5．D
【详解】
A．摩擦起电的实质并不是创造了电荷，只是电荷发生了转移，故A正确，不符合题意；
B．验电器带电时由于两个金属箔带同种电荷而张开，其原理是同种电荷相互排斥，故B正确，不符合题意；
C．电路中，在电源的外部，电流从正极出发经过用电器回到负极，故C正确，不符合题意；
D．若通过两灯泡的电流相等，两个小灯泡可能串联也可能并联，如果串联电流一定相等，如果两个相同规格的小灯泡并联时电流也相等，故D错误，符合题意。
故选D。
6．C
【详解】
由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路的电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A1的量程为0~3A，分度值为0.1A，示数
I=1.5A
L2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数
I2=0.3A
则灯L1中的电流
I1=I-I2=1.5A-0.3A=1.2A
故ABD不符合题意，C符合题意。
故选C。
7．A
【详解】
A．由电路图知，只闭合开关S1时，灯L2断路，不发光，电路中只有灯L1工作，能发光，故A正确；
B．只闭合S2时，电路断路，两灯都不发光，故B错误；
CD．两开关都闭合时，两灯并联在电路中，电流表A1测干路的电流，A2测灯L2的电流，那么A1的示数大于A2的示数，故CD错误。
故选A。
8．C
【详解】
两灯并联，电流表A1测L1的电流，电流表A测干路的电流，根据并联电路电流的规律，干路电流大于支路电流，因两个电流表指针偏转均为图乙所示，故A选用大量程，分度值为0.1A，电流为2.2A；A1选用小量程，分度值为0.02A，电流为0.44A，即通过L1的电流为0.44A，根据并联电路电流的规律，通过L2的电流是
I2=I-I1=2.2A-0.44A=1.76A
故ABD不符合题意，C符合题意。
故选C。
9．C
【详解】
A．由图甲可知，电流从电源的正极出发，经过电流表A2后分成两支，分别经过灯L2和电流表A1、灯L1后汇合，经过开关回到电源负极，即电路中有两条电流的路径，所以两灯是并联的，故A错误；
BCD．电流表A1测量L1支路中的电流，电流表A2测量干路中的电流，由于两表指针位置相同，且并联电路中干路里的电流等于各支路中的电流之和，所以电流表A1选用的量程为0~0.6A，分度值为0.02A，示数为0.2A，即流过L1的电流是
I1=0.2A
电流表A2选用的量程为0~3A，分度值为0.1A，示数为1A，即干路中的电流是
I=1A
则流过L2的电流是
I2=I-I1=1A-0.2A=0.8A
故BD错误，C正确。
故选C。
10．B
【详解】
A．若L1断路，当将一完好的灯泡接到a、b两点时，电路仍为断路，灯泡不可能发光，故A不符合题意；
B．若L2断路，闭合开关S后，两灯均不发光，若将一完好的灯泡接到a、b两点，此时灯泡与L1串联，电路中电流较小，因此发光暗淡，当将灯泡接到a、c两点时，灯泡直接接在电源两端，电流较大，因此发光强烈，故B符合题意；
C．若L2短路，因为图中是串联电路，闭合开关S后，L1依然会发光，故C不符合题意；
D．若电流表烧坏了，将灯泡接到a、c两点时，不可能观察到电流表有示数，故D不符合题意。
故选B。
11． 1∶4 不变
【详解】
[1]由电路图可知，闭合S1、S2时，灯泡L1、L2并联，电流表A1测L1支路的电流，电流表A2测干路电流。因并联电路中干路电流等于各支路电流之和，且电流表A1、A2的指针都在满刻度的三分之一处，所以，电流表A1的量程为0～0.6A，则通过L1的电流
I1=×0.6A=0.2A
电流表A2的量程为0～3A，则干路电流
I=×3A=1A
通过灯L2的电流
I2=I-I1=1A-0.2A=0.8A
通过灯L1的电流和通过灯L2电流之比为
[2]因并联电路中各支路独立工作、互不影响，所以，断开S2时，通过L1的电流不变，即电流表A1的示数不变。
12． 0.2 0.3 不变
【详解】
[1][2]由电路图知，两灯并联在电路中，电流表A1测干路电流，A2测L1支路的电流。由图乙知，电流表选用的量程为0~0.6A，对应的分度值为0.02A，示数为0.2A，乙图中，电流表所用量程为0~0.6A，对应分度值为0.02A，示数0.5A。据并联电路的电流特点知，干路的电流为0.5A，通过L1的电流为0.2A，那么通过L2的电流为
I2=I-I1=0.5A-0.2A=0.3A
[3]若灯L2烧坏，L1的工作不受影响，其电流不变，则A2的示数不变。
13． 1.28A L2断路
【详解】
（1）[1]由图（a）知，L1、L2并联，电流表A1测量干路电流，电流表A2测量的是通过L2的电流，根据并联电路的电流特点：干路中的电流等于各支路电流之和，所以电流表A1的示数大于电流表A2的示数，而两电流表指针位置相同，所以电流表A1选用的是0～3A量程，电流表A2选用的是0～0.6A量程，电流表A1的示数为1.6A，电流表A2的示数为0.32A，所以通过灯泡L1的电流
I1＝1.6A﹣0.32A＝1.28A
（2）[2]灯泡不亮的原因可能是短路或断路。若并联电路中一条支路短路，整个电路都短路。因两灯中还有一只灯泡发光，所以两灯泡不可能短路；又因为各支路间互不影响，若L1断路，两电流表都有示数，根据只有一只电流表有示数，所以故障只能是L2断路了。
14． 0.2 0.4
【详解】
[1][2]观察电路图可知，灯泡L1、L2、L3并联，电流表A1测干路电流，A2测L1和L2的总电流，A3测L3的电流。设灯泡L1、L2、L3电流分别为I1、I2、I3,由并联电路中电流的规律可得
I1+I2+I3=1.2A
I2+I3=1A
I3=0.6A
解得
I1=0.2A，I2=0.4A，I3=0.6A
故通过L1的电流为0.2A,通过L2的电流为0.4A。
15． 0.5 0.3 0.8
【详解】
[1]由电路图可知，L1与L2是并联，A1测干路电流，A2测L2的电流，A3测干路电流，已知电流表A2示数为0.5A，则通过L2的电流为0.5A。
[2][3]由于A1、A3都串联在干路上，则A1、A3都测干路电流，已知电流表A1示数为0.8A，则A3的示数为0.8A。根据并联电路干路电流等于各支路电流之和可得，通过L1的电流为
I1=I-I2=0.8A-0.5A=0.3A
16．（1）闭合S1断开S2、S3；（2）闭合S3、S2，断开S1；（3）1.2A．
【详解】
（1）串联电路电流只有一条路径，所以灯泡L1和L2组成串联电路时，要闭合开关S1，断开开关S2、S3；
（2）并联电路工作时互不影响，两灯泡分别在两条支路上，所以灯泡L1、L2并联时，要闭合开关S2、S3，断开S1；
（3）当开关S1闭合，S2、S3断开时，灯泡L1和L2组成串联电路，因为串联电路中，电流处处相等，电流表为1.2A，则通过灯泡L1、L2的电流也是1.2A．
17． 不亮 亮 0.5A 1.04A
【详解】
（1）[1][2]若只闭合S2、S3，灯泡L1被短路，此时为灯泡L2的简单电路，灯泡L2发光，L1不发光。
（2）[3]如果只闭合S3，两灯泡串联，电流表A1、A2测电路中的电流，电流表A1示数0.5A，串联电路中电流处处相等，则A2的示数也为0.5A。
（3）[4]若只闭合S1、S2，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表指针的位置相同，所以，电流表A1的量程为0～3A，分度值为0.1A，其示数I=1.3A；电流表A2的量程为0～0.6A，分度值为0.02A，其示数0.26A，则通过灯L2的电流I2=0.26A；通过灯L1的电流
I1=I-I2=1.3A-0.26A=1.04A
18． 0 0.6A 0 3A 0.3A 0.9A
【详解】
（1）由电路图可知此电路为并联电路，电流表a与在L1串联，因此电流表a测量L1的电流；电流表b串联在干路中，电流表b测量干路中的电流；因为并联电路的干路电流要大于支路电流，所以电流表a的使用量程应是0 0.6A，分度值是0.02A，读数为0.3A；电流表b的使用量程应是0 3A，分度值是0.1A，读数I=1.2A．
（2）已知电流表a测量L1的电流，则通过灯L1的电流I1=0.3A，并联电路的干路电流等于各支路电流之和．则L2的电流I2=I I1=1.2A 0.3A=0.9A．
19． 高铁的供电系统是如何构成通电回路的 惯性 机械 读数时看错了量程 等于 没有选用不同规格的电阻 没有多次实验
【详解】
（1）根据图示和题意，提出的问题为：高铁的供电系统是如何构成通电回路的
（2）因为列车刹车后由于惯性，还要继续运动一段距离，所以列车到站前要提前刹车；列车刹车时，速度减小，因此机械能减小，并且由于摩擦产生热量，故该过程将机械能转化为内能．
（3）【分析与论证】
①根据表中数据可知，前3次实验中，并且，而第四次实验中， ，并且，因此I1的数值错误，原因是读数时看错了量程（看成了0 3A量程了）；
②因为表中四次实验数据都满足，因此可得出的结论：并联电路干路中的电流等于各支路电流之和；
【交流与合作】
根据小源的实验数据可知，每一次两支路电流都相等，由于并联电压相等，所以可知他所选用的电阻规格是相同的，因此得出的实验结论不具有普遍性和科学性；为了使实验结论具有普遍性和科学性，需选择不同规格的电阻进行多次实验；因此小源的不足之处是没有选用不同规格的电阻；
小军只进行了一次实验，一次实验具有偶然性，不能得出普遍的规律，故小军的不足之处是没有多次实验．
