人教版九年级全一册第十九章生活用电单元练习（有解析）

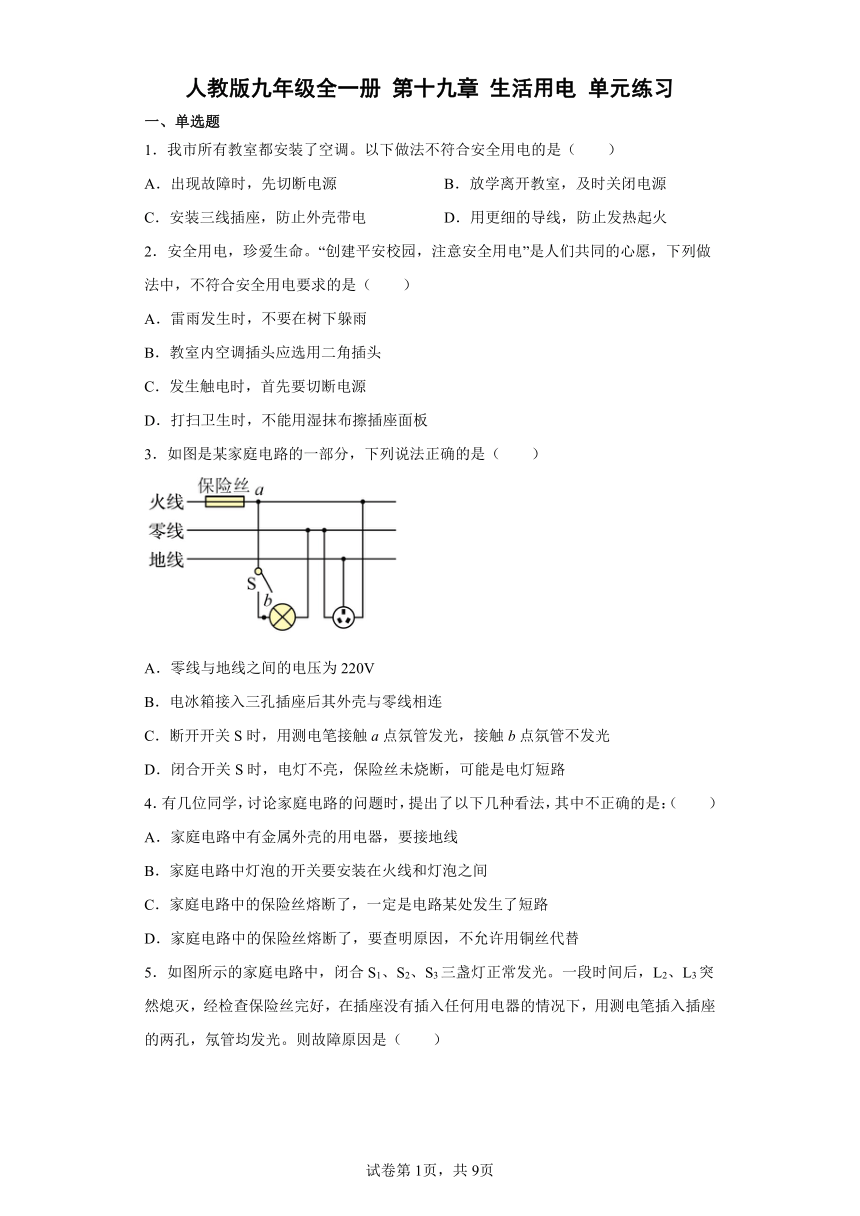

人教版九年级全一册 第十九章 生活用电 单元练习
一、单选题
1．我市所有教室都安装了空调。以下做法不符合安全用电的是（　　）
A．出现故障时，先切断电源 B．放学离开教室，及时关闭电源
C．安装三线插座，防止外壳带电 D．用更细的导线，防止发热起火
2．安全用电，珍爱生命。“创建平安校园，注意安全用电”是人们共同的心愿，下列做法中，不符合安全用电要求的是（　　）
A．雷雨发生时，不要在树下躲雨
B．教室内空调插头应选用二角插头
C．发生触电时，首先要切断电源
D．打扫卫生时，不能用湿抹布擦插座面板
3．如图是某家庭电路的一部分，下列说法正确的是（　　）
A．零线与地线之间的电压为220V
B．电冰箱接入三孔插座后其外壳与零线相连
C．断开开关S时，用测电笔接触a点氛管发光，接触b点氛管不发光
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
4．有几位同学，讨论家庭电路的问题时，提出了以下几种看法，其中不正确的是：（　　）
A．家庭电路中有金属外壳的用电器，要接地线
B．家庭电路中灯泡的开关要安装在火线和灯泡之间
C．家庭电路中的保险丝熔断了，一定是电路某处发生了短路
D．家庭电路中的保险丝熔断了，要查明原因，不允许用铜丝代替

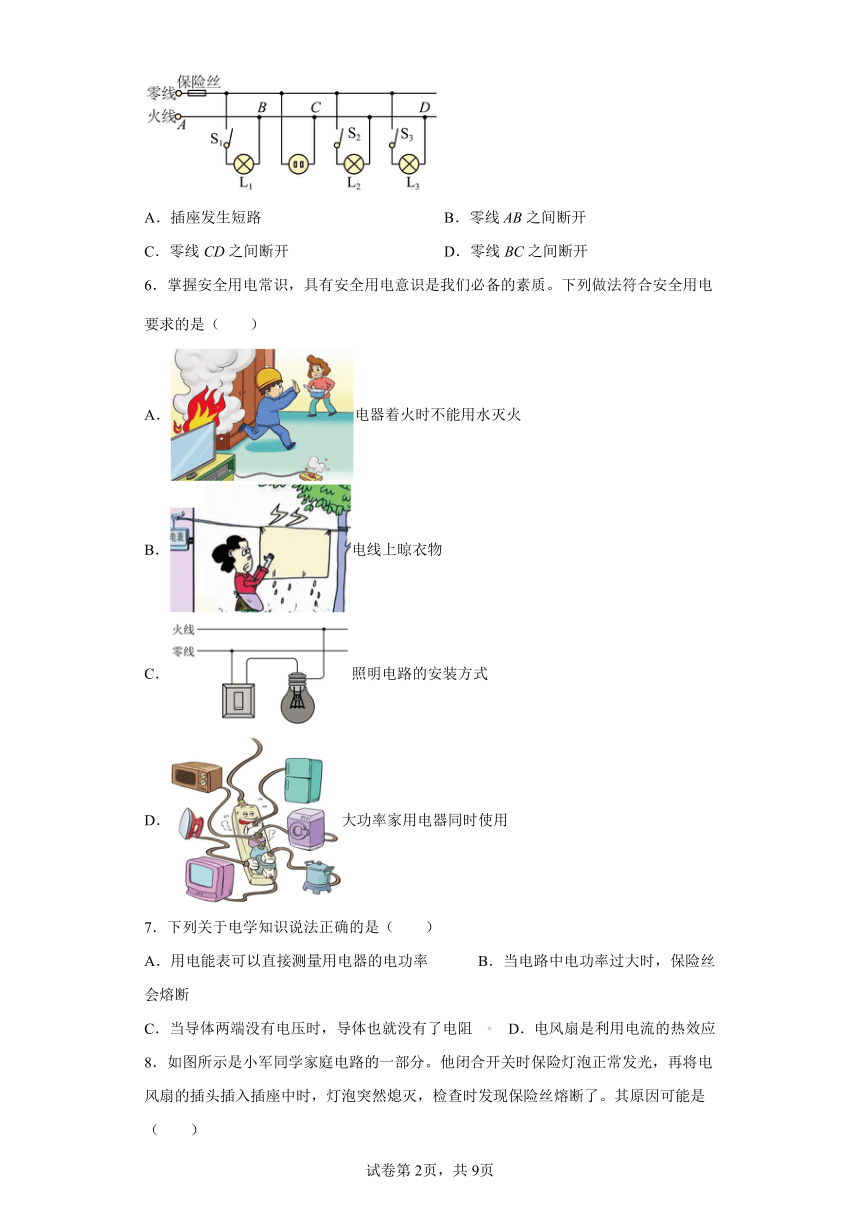

5．如图所示的家庭电路中，闭合S1、S2、S3三盏灯正常发光。一段时间后，L2、L3突然熄灭，经检查保险丝完好，在插座没有插入任何用电器的情况下，用测电笔插入插座的两孔，氖管均发光。则故障原因是（　　）
A．插座发生短路 B．零线AB之间断开
C．零线CD之间断开 D．零线BC之间断开
6．掌握安全用电常识，具有安全用电意识是我们必备的素质。下列做法符合安全用电要求的是（ ）
A．电器着火时不能用水灭火
B．电线上晾衣物
C．照明电路的安装方式
D．大功率家用电器同时使用
7．下列关于电学知识说法正确的是（　　）
A．用电能表可以直接测量用电器的电功率 B．当电路中电功率过大时，保险丝会熔断
C．当导体两端没有电压时，导体也就没有了电阻 D．电风扇是利用电流的热效应

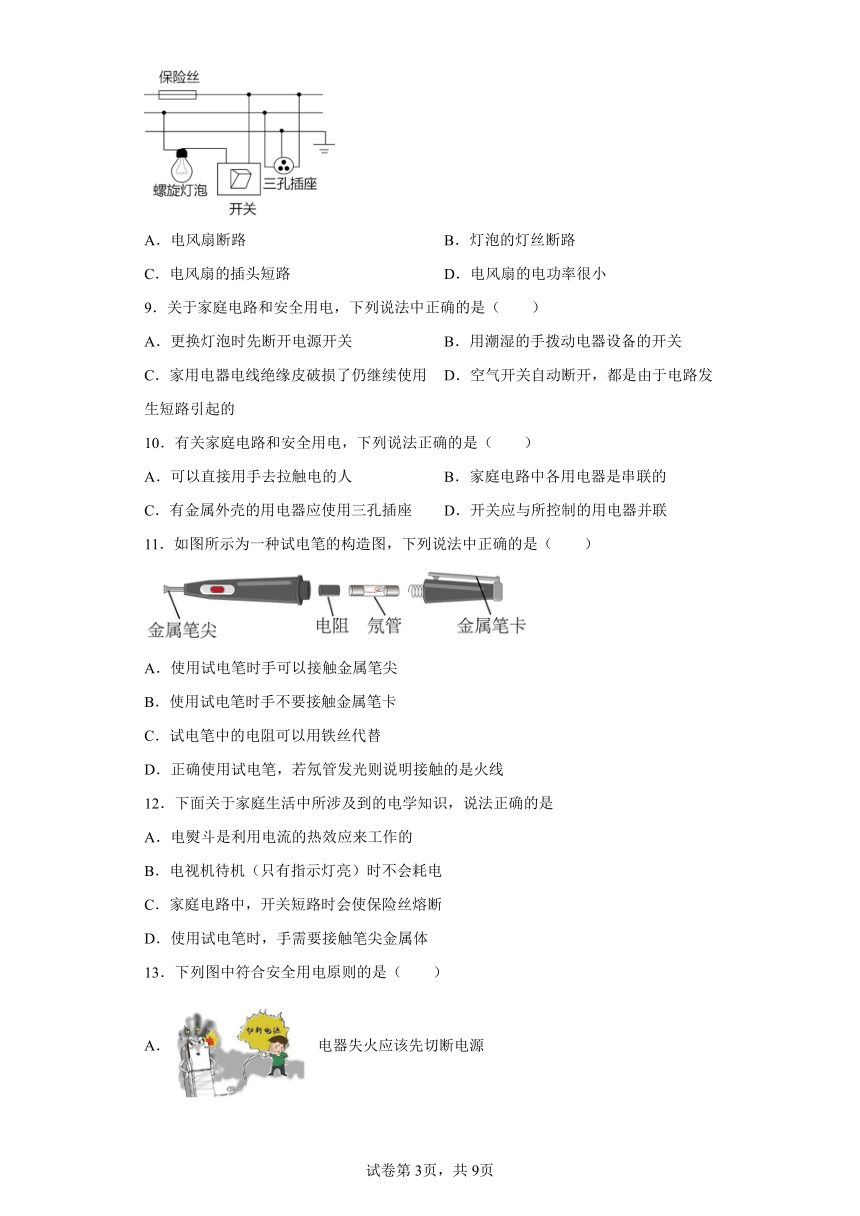

8．如图所示是小军同学家庭电路的一部分。他闭合开关时保险灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是（　　）
A．电风扇断路 B．灯泡的灯丝断路
C．电风扇的插头短路 D．电风扇的电功率很小
9．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．更换灯泡时先断开电源开关 B．用潮湿的手拨动电器设备的开关
C．家用电器电线绝缘皮破损了仍继续使用 D．空气开关自动断开，都是由于电路发生短路引起的
10．有关家庭电路和安全用电，下列说法正确的是（　　）
A．可以直接用手去拉触电的人 B．家庭电路中各用电器是串联的
C．有金属外壳的用电器应使用三孔插座 D．开关应与所控制的用电器并联
11．如图所示为一种试电笔的构造图，下列说法中正确的是（　　）
A．使用试电笔时手可以接触金属笔尖
B．使用试电笔时手不要接触金属笔卡
C．试电笔中的电阻可以用铁丝代替
D．正确使用试电笔，若氖管发光则说明接触的是火线
12．下面关于家庭生活中所涉及到的电学知识，说法正确的是
A．电熨斗是利用电流的热效应来工作的
B．电视机待机（只有指示灯亮）时不会耗电
C．家庭电路中，开关短路时会使保险丝熔断
D．使用试电笔时，手需要接触笔尖金属体
13．下列图中符合安全用电原则的是（　　）

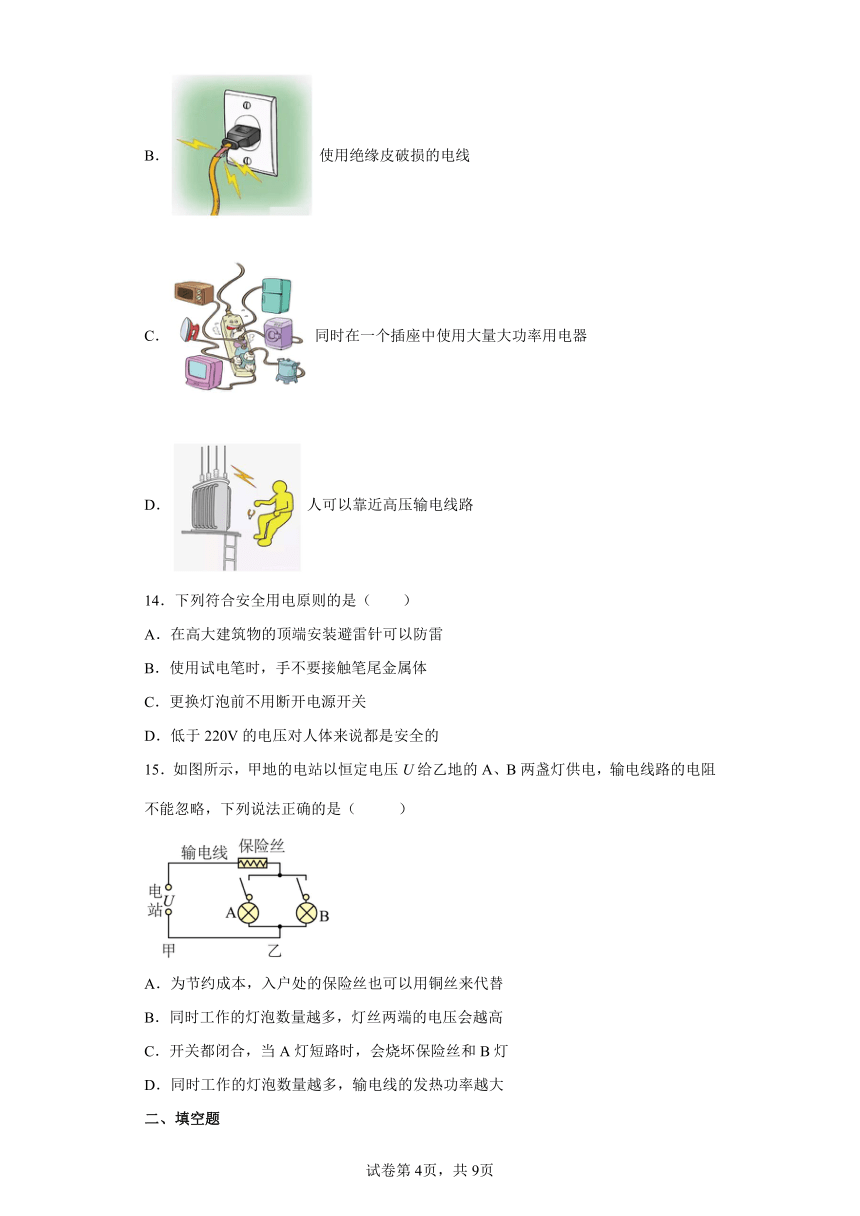

A．电器失火应该先切断电源
B．使用绝缘皮破损的电线
C．同时在一个插座中使用大量大功率用电器
D．人可以靠近高压输电线路
14．下列符合安全用电原则的是（　　）
A．在高大建筑物的顶端安装避雷针可以防雷
B．使用试电笔时，手不要接触笔尾金属体
C．更换灯泡前不用断开电源开关
D．低于220V的电压对人体来说都是安全的
15．如图所示，甲地的电站以恒定电压U给乙地的A、B两盏灯供电，输电线路的电阻不能忽略，下列说法正确的是（ ）
A．为节约成本，入户处的保险丝也可以用铜丝来代替
B．同时工作的灯泡数量越多，灯丝两端的电压会越高
C．开关都闭合，当A灯短路时，会烧坏保险丝和B灯
D．同时工作的灯泡数量越多，输电线的发热功率越大
二、填空题

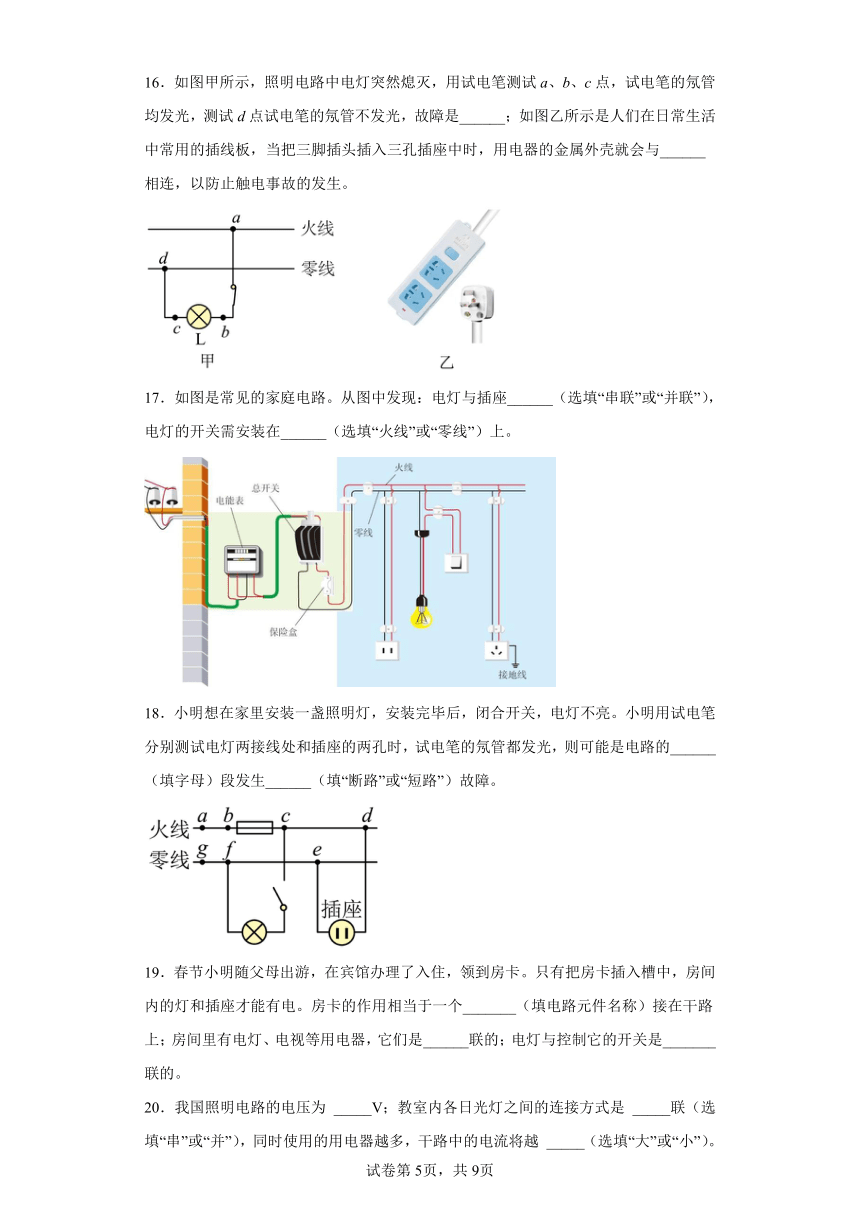

16．如图甲所示，照明电路中电灯突然熄灭，用试电笔测试a、b、c点，试电笔的氖管均发光，测试d点试电笔的氖管不发光，故障是______；如图乙所示是人们在日常生活中常用的插线板，当把三脚插头插入三孔插座中时，用电器的金属外壳就会与______相连，以防止触电事故的发生。
17．如图是常见的家庭电路。从图中发现：电灯与插座______（选填“串联”或“并联”），电灯的开关需安装在______（选填“火线”或“零线”）上。
18．小明想在家里安装一盏照明灯，安装完毕后，闭合开关，电灯不亮。小明用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则可能是电路的______（填字母）段发生______（填“断路”或“短路”）故障。
19．春节小明随父母出游，在宾馆办理了入住，领到房卡。只有把房卡插入槽中，房间内的灯和插座才能有电。房卡的作用相当于一个_______（填电路元件名称）接在干路上；房间里有电灯、电视等用电器，它们是______联的；电灯与控制它的开关是_______联的。
20．我国照明电路的电压为 _____V；教室内各日光灯之间的连接方式是 _____联（选填“串”或“并”），同时使用的用电器越多，干路中的电流将越 _____（选填“大”或“小”）。如图所示是高压输电线上的一个装置，该装置是导体，它的作用是将四根导线并联起来，相当于 _____了导线的横截面积，从而 _____了输电导线的电阻，这样就能大大 _____了输电线上电能的损失（选填“增大”或“减小”）。
三、综合题
21．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题．下表提供了一组人体电阻数据．
如图所示，用电器R接在电压为220V的电源上时，消耗电功率是1100W，电路中还有额定电流为10A的保险丝．则：
（1）保险丝是由________大，________低的铅锑合金组成．
（2）只有用电器R接入电路时，通过熔断丝的电流为多少？____
（3）一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则看，通过人体的电流是多少（上表电阻数据仅适用于此人）？____
（4）保险丝能不能救人命？为什么？____
22．案例分析：
案例一：2009年7月5日，《渤海早报》数字报：
大港一学院女生宿舍失火 无人伤亡．经消防部门现场勘察结果初步认定，起火点为317房间2号床铺下铺，起火原因引起．初步断定为电线接线板老化过载造成起火．
案例二：2005年06月21日《新民晚报》刊登一篇追踪报道：
汕头“6·10”火灾追踪 电线短路故障导致火灾
据新华社汕头6月20日电 记者从广东汕头“6·10”特别重大火灾事故调查组获悉，汕头“6·10”特别重大火灾事故的直接原因是电线短路故障引起的．
今年6月10日发生在汕头市潮南区峡山镇华南宾馆的特别重大火灾事故，造成31人死亡，21人受伤．火灾的直接原因是华南宾馆二层南区金陵包厢门前吊顶上部电线短路故障引燃周围可燃物，引发特别重大火灾事故．
案例三：2004年7月7日新华网消息：
广西桂林发生一起高压触电事故
7月7日，广西桂林市一钻井队在竖立地质钻探井架时不慎碰触空中的高压输电线路，造成两个民工当场被电击身亡、另两个民工受重伤．
(1)各种用电事故的原因归结起来有三种情况：
一是________；二是________； 三是________
(2)怎样用电才安全 ________？
23．阅读：
地线
地线是在电系统或电子设备中，接大地、接外壳或接参考电位为零的导线。一般电器上，地线接在外壳上，以防电器因内部绝缘破坏，外壳带电而引起的触电事故。
地线又分为安全性接地和工作接地。为防止人们在使用家电及办公等电子设备时发生触电事故而采取的保护接地，就是一种安全性接地。工作接地是把金属导体铜块埋在土壤里，再把它的一点用导线引出地面，用它完成回路使设备达到性能要求的接地线。地线要求接地电阻≤4Ω。如六七十年代农村家家户户使用的广播有一根地线，并且在接地处要经常用水淋湿。而人体的电阻一般大于2000Ω，根据欧姆定律，绝缘损坏时通过人体的电流仅为总电流的，进而起到保护作用。家用电器和办公设备的金属外壳都设有接地线，如其绝缘损坏，外壳带电，可通过三线插头中的一个引脚来接地。三个脚中较长的脚是接地的，可称做接地脚，另外两个较短的脚是把家用电器接入电路，可称它们为导电脚。若用电器漏电，电流沿着安装的接地线泄入大地，以达到安全的目的，否则会给人身安全造成危害。
（1）家庭电路中零线与大地之间电压为_______V；
（2）根据划线部分，在接地处经常淋水是因为生活中的水是_______；
（3）工作接地时，将金属铜块埋在土壤里，而不用其他的导体是因为在同等条件下，铜的电阻较_______；
（4）除了地线外，家庭电路中还有许多的措施对人身安全或电路安全进行保障，请你举出一例：_______ ；
（5）在设计电源插头时，有意识地将接地脚设计得比导电脚长几个毫米，这是为什么_______？
24．（1）如图，试电笔接触导线b时，试电笔的氖管发光，此时是否有电流流经人体？_______，b线是_______（选填“火线”或“零线”）；
（2）请在图中按要求连接电路。要求：开关S闭合，电动机和LED灯都能正常工作；LED烧坏，闭合开关，电动机还能工作。( )
25．某电热器的工作原理如图所示。R1、R2是两个发热电阻，其阻值均为55Ω。虚线框表示电热器的金属外壳，在旋钮圆盘的边缘依次有“0、1、2”三个金属触点，可以实现电热器的挡位转换。试问：
(1)电热器有高、低温两挡，当旋钮开关拨至触点“2”时，该电热器处于 ________ （选填“高温”或“低温”）挡。
(2)当旋钮开关拨至触点“1”时，电热器通电1min消耗的电能是多少？ ( )
(3)小明想在电路中加一个“防倾倒”开关，以保证电热器被碰倒后能自动断开电路，以免引起火灾。该开关最好安装在图中A、B、C、D四点中的 ________ 点。
(4)下表中列出了几种不同规格的导线在常温下的安全载流量（长时间通电时的最大安全电流），请通过计算说明该电热器应选择哪种规格的导线做电源线最合适。 ( )
导线规格
导线横截面积S/mm2 0.5 1 1.5
安全载流量I/A 5 10 15
26．（1）如图甲所示，木块的长度是__________cm。
（2）在图乙中，画出动力F的力臂l________。
（3）如图丙所示，按照安全用电原则，用笔画线代替导线，将开关、灯泡接入家庭电路中________。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
A．电路中出现故障时，需要先切断电源，防止触电，不符合题意；
B．放学离开教室，及时关闭电源，一方面可以节约电能，另一方面避免电路中的功率过大，电流过大，发生火灾，不符合题意；
C．三孔插座的第三个孔接地线，当用电器漏电时，电流就通过地线，流入大地，防止触电事故的发生，不符合题意；
D．导线变细，导线的电阻变大，当电路中有电流通过时，导线产生的热量增多，既浪费了电能，又有引起火灾的可能，符合题意。
故选D。
2．B
【详解】
A．雷雨易击中地面上尖端的突起物体，所以雷雨天不要在树下躲雨，所以A符合安全用电要求，故A不符合题意；
B．教室内空调属于金属外壳的用电器，插头应选用三角插头，所以B不符合安全用电要求，故B符合题意；
C．发生触电时，首先要切断电源，以免再发生触电事故，所以C符合安全用电要求，故C不符合题意；
D．湿抹布能导电，所以做卫生不能用湿抹布擦插座面板，所以D符合安全用电要求，故D不符合题意。
故选B。
3．C
【详解】
A．零线与地线之间的电压为0V，故A错误；
B．电冰箱接入三孔插座后其外壳应与地线相连，故B错误；
C．断开开关S时，a点可看作在火线上，b点看作在零线上，所以用测电笔接触a点氛管发光，接触b点氛管不发光，故C正确；
D．若电灯短路，则电路中电流会过大，保险丝会烧断，所以闭合开关S时，电灯不亮，保险丝未烧断，不可能是因为电灯短路，故D错误。
故选C。
4．C
【详解】
A．家庭电路中有金属外壳的电器，要接地线，一旦金属外壳带电，可通过地线导入大地，避免触电发生，故A正确，不符合题意；
B．家庭电路中灯泡的开关要安装在火线和灯泡之间，开关断开时切断火线，保障安全用电，故B正确，不符合题意；
C．家庭电路中的保险丝熔断了，不一定是电路某处发生了短路，也可能是电路总功率过大，故C错误，符合题意；
D．家庭电路中的保险丝熔断了，要查明原因，不允许用电阻率低、熔点高的铜丝代替，故D正确，不符合题意。
故选C。
5．D
【详解】
A．插座处发生短路，会使保险丝熔断，试电笔的氛管不会发光，故A不符合题意；
BCD．L2、L3熄灭，灯L1发光，说明在L2、L3的干路上有断路故障。若BC间的零线是完好的，则测电笔插入插座右孔时，氛管不会发光，不符合题意，所以是BC间的零线断开，此时插座的右孔通过灯泡L2与火线接通使氖管发光，此时L2、L3均不发光，故BC不符合题意，D符合题意。
故选D。
6．A
【详解】
A．电器起火，要先断电，千万不能用水灭火，以防发生触电，故A符合题意；
B．湿衣服属于导体，在电线上晾衣服，非常容易发生触电事故，故B不符合题意；
C．在家庭电路中白炽灯螺丝套接在零线上，开关应控制火线，即控制灯泡的开关装在火线上，故C不符合题意；
D．很多大功率家用电器同时使用，总功率过大，容易导致家庭电路中电流过大，可能造成火灾等事故，故D不符合题意。
故选A。
7．B
【详解】
A. 电能表用来测量用电器一段时间内消耗的电能的，故A错误；B. 根据欧姆定律可知，家庭电路电压为220V一定，电阻越小，电流越大，所以短路是电流过大的原因．根据I＝可知，家庭电路电压为220V一定，总功率越大，总电流越大，所以总功率过大是电流过大的原因．因此保险丝熔断的原因是短路或用电器的总功率过大，故B正确；C. 电阻是导体的一种性质，大小与自身的材料、长度、横截面积有关，而与导体两端电压和通过导体的电流大小无关，故C错误；D. 电风扇中的电动机应用了通电导线在磁场中受力而工作的，主要是把电能转化为机械能，不是利用电流的热效应工作的，故D错误．故选B.
点睛：（1）电能表是测量一段时间内消耗的电能的多少的仪表；（2）家庭电路在电流过大，会引起家庭电路中保险丝熔断，其原因：短路和总功率过大；（3）影响电阻的因素是材料、长度和横截面积，与是否有电流、电压无关；（4）电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子．
8．C
【详解】
家庭电路中的保险丝熔断的原因有两个：一是用电器总功率过大，二是发生短路。生活常识可知，电风扇的功率并不大，因此造成保险丝熔断的原因是发生短路，故C符合题意，ABD不符合题意。
故选C。
9．A
【详解】
A．在家庭电路中，为安全用电，在更换灯泡时，要断开开关，使灯泡、灯座和火线脱离，故A正确；
B．含杂质的水是导体，且潮湿的手电阻小，用潮湿的手拨动电器设备的开关容易触电，非常危险，故B错误；
C．家用电器电线绝缘皮破损，漏出里面的金属导线，人不注意时，非常容易造成触电事故，应及时更换新的电线，故C错误；
D．空气开关自动断开是因为家庭电路电流过大造成的。引起电流过大的原因一是短路；二是过载，故D错误。
故选A。
10．C
【详解】
A．人是导体，不能用手拉触电的人，故A错误；
B．家庭电路中各用电器是并联的，独立工作，互不影响，故B错误；
C．有金属外壳的用电器为了防止触电，需要使用三孔插座，故C正确；
D．开关应与所控制的用电器串联，故D错误。
故选C。
11．D
【详解】
AB．手不要接触试电笔前端的金属体笔尖，必须接触试电笔末端的金属体笔卡，使电源和大地之间形成通路，故AB错误；
CD．在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，而零线与大地之间无电压，所以氖管不发光，故C错误，D正确。
故选D。
12．A
【详解】
A．电熨斗工作时把电能转化成内能，是利用电流的热效应来工作的，故A正确；
B．电视机的指示灯也消耗电能，因此待机（只有指示灯亮）时也会耗电，故B错误；
C．保险丝熔断的原因是电源短路或用电器功率大，与开关的短路无关，故C错误；
D．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故，故D错误．
13．A
【详解】
A．电器失火应该先切断电源，避免造成触电事故，故A符合题意；
B．使用绝缘皮破损的电线，容易造成触电事故，故B不符合题意；
C．同时在一个插座中使用大量大功率用电器，因为各用电器是并联的，同时使用，会导致电路电流过大，可能引起电路故障，甚至发生火灾，故C不符合题意；
D．高压输电线的电压高达几万伏甚至几十万伏，高压带电体会在周围形成强大的电场，当人靠近时，容易产生电弧触电。故D不符合题意。
故选A。
14．A
【详解】
A．在雷雨天气，高楼顶部和高空云层都会带上大量电荷，当在高大建筑物的顶端安装避雷针后，大量电荷都会聚集在避雷针的尖端，避雷针的尖端和云层之间就会形成超高电压，超高电压将空气击穿形成导体，高空云层里面的电荷就通过避雷针和与大地相连的导体源源不断的流入大地，从而起到避免高处建筑物被雷击的风险，故A符合题意；
B．使用试电笔时，手要接触笔尾金属体，试电笔中氖管才会发光，但是手不能接触笔尖金属体，故B不符合题意；
C．更换灯泡前要断开电源开关，避免更换灯泡时不小心碰到灯泡或者灯座金属部分发生触电事故，故C不符合题意；
D．对人体的安全电压是不高于36V，故D不符合题意。
故选A。
15．D
【详解】
A．保险丝常常用铅锑合金制成的，是因为该材料电阻率大、熔点较低，不能用电阻率小、熔点高铜丝代替，故A错误；
B．家庭电路中的灯泡是并联的，同时工作的灯泡数量越多，则并联部分的电阻越小，输电线路的电阻不能忽略，根据串联电路的分压规律可知，并联部分分担的电压变小，即灯丝两端的电压变小，故B错误；
C．开关都闭合，当A灯短路时，灯B会被短路，没有电流经过灯B，灯B不会烧坏，由于干路中的电流过大，会烧坏保险丝，故C错误；
D．同时工作的灯泡数量越多，则并联部分的电阻越小，电路的总电阻越小，干路中的电流变大，根据可知，输电线的发热功率变大，故D正确。
故选D。
16． cd断路 大地
【详解】
[1]如图甲所示，照明电路中电灯突然熄灭，用试电笔测试a、b、c点，试电笔的氖管均发光，这说明a、b、c与火线是接通的；测试d点试电笔的氖管不发光，说明d与火线之间是断开的，所以故障是cd之间断路。
[2]使用三脚插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止触电事故的发生。
17． 并联 火线
【详解】
[1]在家庭电路中，插座是为了方便可移动的家用电器的使用设置的，所以电灯与插座之间是并联的。
[2]家庭电路中，开关控制电灯时，开关一端和电灯相连，另一端和火线相连，这样既能控制电灯，又能在更换灯泡时，断开开关，切断火线，避免触电事故的发生。
18． gf 断路
【详解】
[1]小明用试电笔分别测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，说明火线上有电，且ab、bc、cd、de、cf均连接正常，故障可能发生在gf段。
[2]由图得，灯泡与插座并联，开关与灯泡串联，闭合开关后，灯泡不亮，灯泡可能断路或者短路。若灯泡短路，则插座也短路，测电笔连接e点时，氖管不会发光，不符合题意；故灯泡断路，因此故障可能是gf段断路。
19． 开关 并 串
【详解】
[1]开关的作用是控制电路的通断，根据题意知道，若不插入插槽中，所有房间内的用电器都不工作，所以，房卡相当干路上的开关。
[2]由于各用电器之间工作情况互不影响，所以各用电器之间是并联。
[3]家庭电路中的开关应与被控制用电器串联，所以，电灯与控制它的开关是串联的。
20． 220 并 大 增大 减小 减小
【详解】
[1]不同国家的电压标准不同，我国家庭电路电压为220V。
[2]教室内各日光灯工作时互不影响，一个坏了其它的还可以工作，因此教室内各日光灯是并联。
[3]各用电器是并联关系，用电器越多，则电路的总电阻越小，而电源电压不变，所以干路电流将越大。
[4][5]将四根导线并联起来，相当于导线增粗，即增大了导线的横截面积，导体电阻与横截面积有关，横截面积越大，电阻值越小，所以这样的装置可以减小输电导线的电阻。
[6]根据焦耳定律可知，输电线的电阻变小，相同时间内输电线产生的热量变少，所以可以大大减小输电线上电能的损失。
21． 电阻 熔点 5A 0.025A 保险丝不能救人命，因为保险丝仅在电流过大时熔断，而人触电时的电流远小于保险丝的熔断电流，所以不能救人命．
（1）制作保险丝的材料要求是：电阻率大，熔点低；
（2）知道电源电压和R消耗的电功率，利用求通过熔丝的电流；
（3）
（3）由表中数据得出潮湿时，手与脚之间的电阻，又知道电源电压，利用欧姆定律求通过人体的电流；
（4）通过前面计算出的电流与熔丝的熔断电流比较，可知保险丝不会熔断，当然不能救人命．
【详解】
（1）保险丝利用电流的热效应工作，当电路中电流过大时，会自动切断电路，保证用电安全，故保险丝利用电阻较大，熔点较低的材料制成；
（2）保险丝串联在电路中，通过保险丝的电流，即通过用电器R的电流；
由得，电流为：
；
（3）由表中数据得出潮湿时，手与脚之间的电阻，
根据得，通过人体的电流是：
；
（4）由（3）的计算可知，发生触电时，通过人体的电流远小于保险丝的额定电流10A，，保险丝的熔断电流更大，所以保险丝不会熔断，而保险丝仅在电流过大时熔断，所以熔丝不能“救”人命．
22． 过载 短路 触电 一是防止过载．用电器的总功率不能超过电能表和电线的承载能力；不同时使用大功率用电器；有条件的话，对大功率用电器设专线独立供电．
二是切莫短路．老化线路及时更换新线；安装灯头、插座时，里面的两个线头不能相碰．在主线上安装漏电保护器．三是严格按照操作规程使用和维修用电器；不购买没有“3C”认证的家用电器．
（1）据题目中的情况分析即可判断；
（2）从安全用电的角度分析即可．
【详解】
（1）据材料1可知，造成事故的原因是过载；
据资料2可知，造成该事故的原因是短路；
据资料3可知，造成该事故的原因是触电；
（2）针对上述情况，应这样操作：
一是防止过载．用电器的总功率不能超过电能表和电线的承载能力；不同时使用大功率用电器；有条件的话，对大功率用电器设专线独立供电．
二是切莫短路．老化线路及时更换新线；安装灯头、插座时，里面的两个线头不能相碰．在主线上安装漏电保护器．
三是严格按照操作规程使用和维修用电器；不购买没有“3C”认证的家用电器．
故答案为（1）过载；短路；触电；（2）一是防止过载．用电器的总功率不能超过电能表和电线的承载能力；不同时使用大功率用电器；有条件的话，对大功率用电器设专线独立供电．
二是切莫短路．老化线路及时更换新线；安装灯头、插座时，里面的两个线头不能相碰．在主线上安装漏电保护器．
三是严格按照操作规程使用和维修用电器；不购买没有“3C”认证的家用电器．
【点睛】
读懂题意，并知道家庭电路中安全用电的原则是解决该题的关键．
23． 0 导体 小 漏电保护器 接地脚设计的长，保证插头插入时用电器先接地线，拔出时后离地线，这样可以防止人在用电器漏电时触电
【详解】
（1）[1]在家庭电路中，火线与零线（大地）之间的电压为220V，零线与大地之间的电压为0V。
（2）[2]生活用水是导体，在接地处经常淋水，是为了使接地线充分接地。
（3）[3]因为在长度、横截面积相同时，铜导线的电阻较小，所以在工作接地时，将金属铜块埋在土壤里，而不用其他的导体。
（4）[4]在家庭电路中，安装漏电保护器，若某处漏电，漏电保护器跳闸，断开电路，保护人身安全。
（5）[5]接地脚设计的长，保证插头插入时用电器先接地线，拔出时后离地线，这样可以防止人在用电器漏电时触电。
24． 有 火线
【详解】
（1）[1][2]在正确使用试电笔辨别火线时，试电笔的氖管发光，试电笔接触导线b时，试电笔的氖管发光，说明有电流经过人体，b线是火线。
（2）[3]开关S闭合，电动机和LED灯都能正常工作；LED烧坏，闭合开关，电动机还能工作，说明电动机和LED灯是并联的，开关应接在火线和用电器之间，如图所示：
25． 低温 5.28×104J C 0.5mm2的导线最为合适
【详解】
(1)[1]由电路图可知，当旋钮开关拨至触点“2”时，电阻R1、R2串联，总电阻为两电阻之和，根据可知，电压一定时，电功率最小，电热器处于低温档。
(2)[2]当旋钮开关拨至触点“1”时，为R1组成的简单电路，则电路中的电流为
电热器通电1min消耗的电能是
(3)[3]“防倾倒”开关一定要接到火线上，在倾倒时，切断火线，所以倾倒开关接在C处。
(4)[4]由以上的计算可知，电路中的最大电流为4A，对照表格中的数据可知，选择0.5 mm2的导线最合适。
26． 3.40
【详解】
（1）[1]左端在零刻度线，右端在3.40cm，所以长度3.40cm。
（2）[2]延长F的作用线，从O向力的作用线作垂线，垂线段长度为力臂l。
（3）[3]开关在灯和火线之间，灯的另一边接零线。
