人教版九年级全一册第十五章电流和电路章末综合练（有解析）

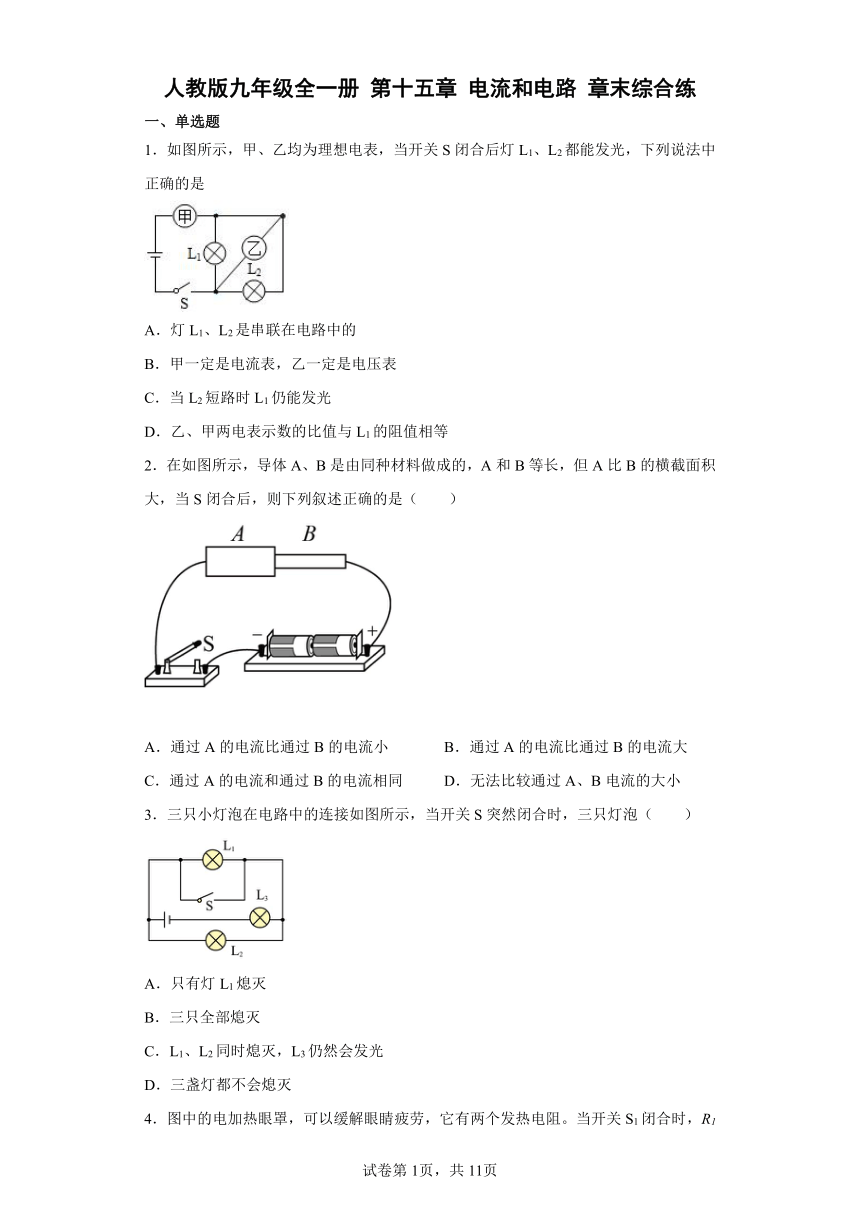

人教版九年级全一册 第十五章 电流和电路 章末综合练
一、单选题
1．如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是
A．灯L1、L2是串联在电路中的
B．甲一定是电流表，乙一定是电压表
C．当L2短路时L1仍能发光
D．乙、甲两电表示数的比值与L1的阻值相等
2．在如图所示，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，则下列叙述正确的是（　　）
A．通过A的电流比通过B的电流小 B．通过A的电流比通过B的电流大
C．通过A的电流和通过B的电流相同 D．无法比较通过A、B电流的大小
3．三只小灯泡在电路中的连接如图所示，当开关S突然闭合时，三只灯泡（　　）
A．只有灯L1熄灭
B．三只全部熄灭
C．L1、L2同时熄灭，L3仍然会发光
D．三盏灯都不会熄灭

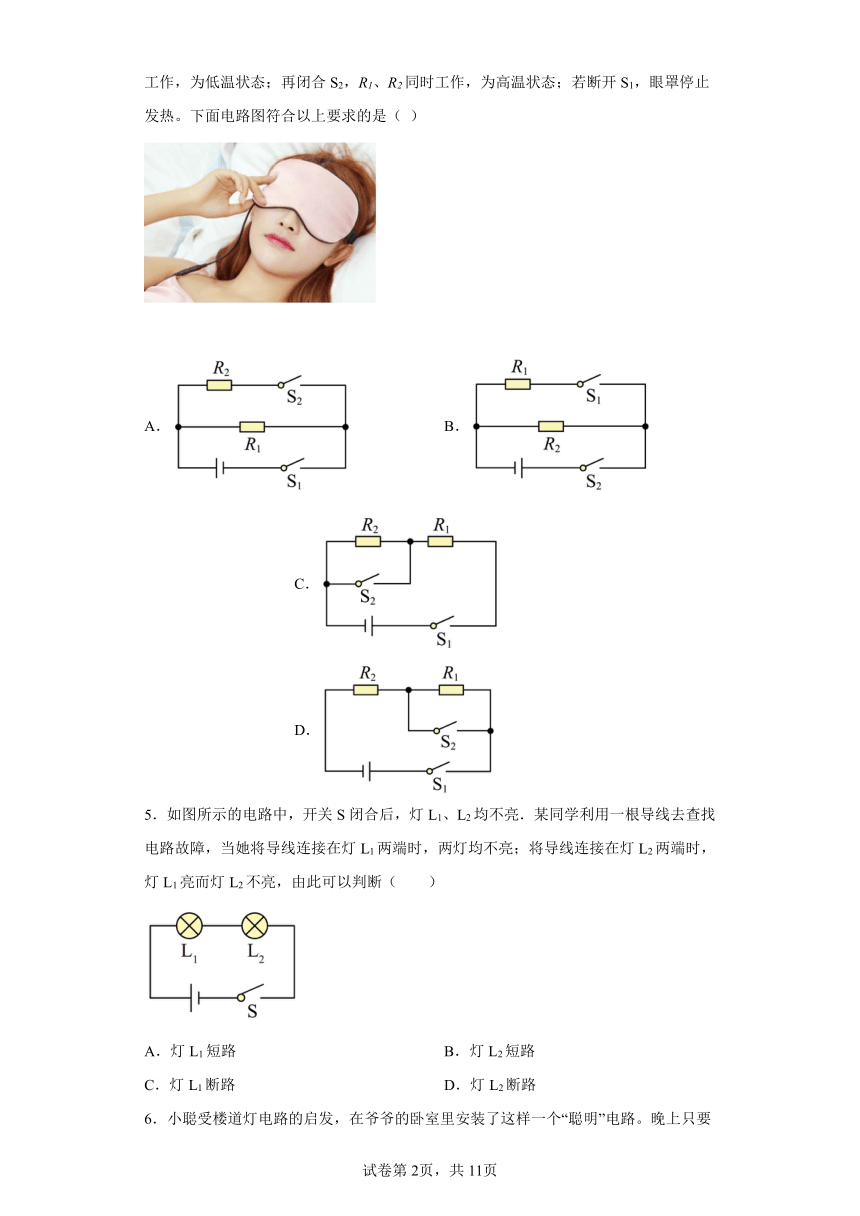

4．图中的电加热眼罩，可以缓解眼睛疲劳，它有两个发热电阻。当开关S1闭合时，R1工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。下面电路图符合以上要求的是（ ）
A． B． C． D．
5．如图所示的电路中，开关S闭合后，灯L1、L2均不亮．某同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮；将导线连接在灯L2两端时，灯L1亮而灯L2不亮，由此可以判断（　　）
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路

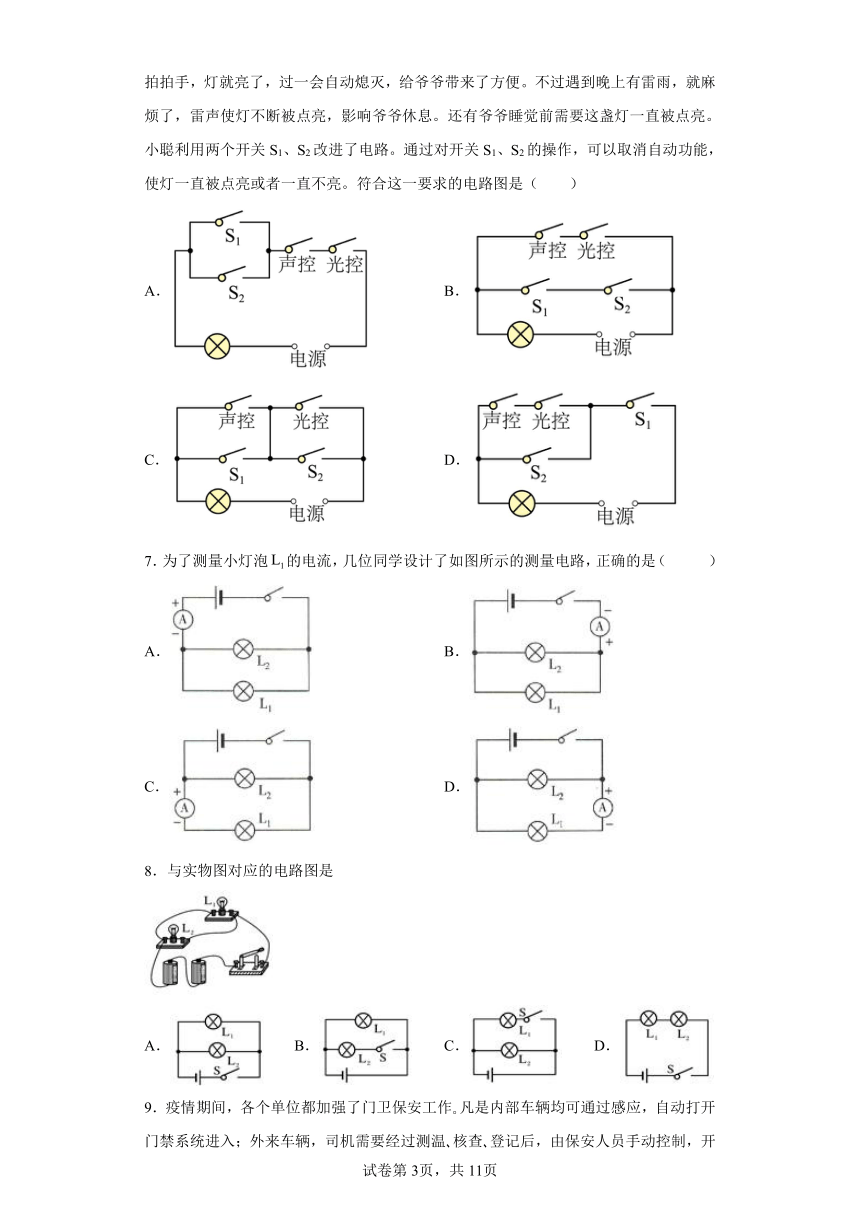

6．小聪受楼道灯电路的启发，在爷爷的卧室里安装了这样一个“聪明”电路。晚上只要拍拍手，灯就亮了，过一会自动熄灭，给爷爷带来了方便。不过遇到晚上有雷雨，就麻烦了，雷声使灯不断被点亮，影响爷爷休息。还有爷爷睡觉前需要这盏灯一直被点亮。小聪利用两个开关S1、S2改进了电路。通过对开关S1、S2的操作，可以取消自动功能，使灯一直被点亮或者一直不亮。符合这一要求的电路图是（　　）
A． B．
C． D．
7．为了测量小灯泡的电流，几位同学设计了如图所示的测量电路，正确的是（ ）
A． B．
C． D．
8．与实物图对应的电路图是
A． B． C． D．

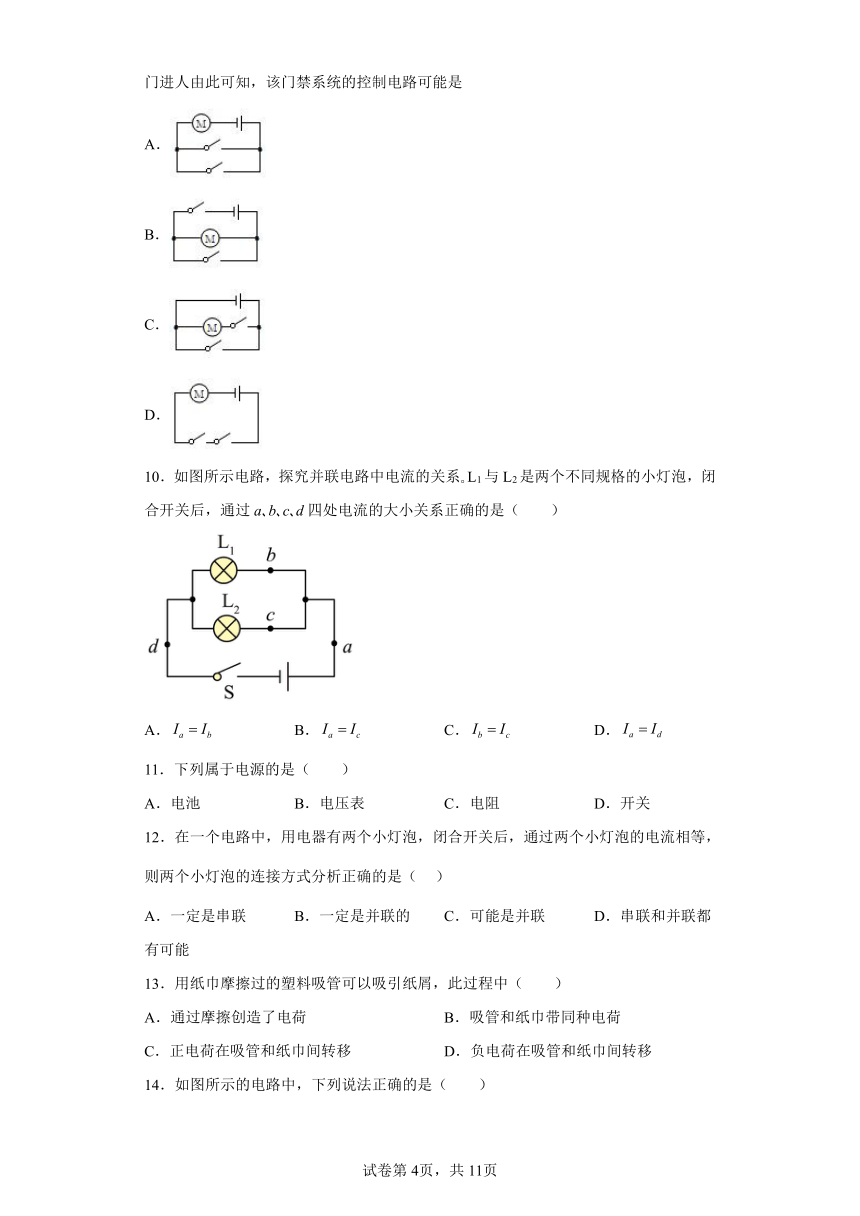

9．疫情期间，各个单位都加强了门卫保安工作 凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温 核查 登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是
A．
B．
C．
D．
10．如图所示电路，探究并联电路中电流的关系 L1与L2是两个不同规格的小灯泡，闭合开关后，通过a b c d四处电流的大小关系正确的是（　　）
A． B． C． D．
11．下列属于电源的是（　　）
A．电池 B．电压表 C．电阻 D．开关
12．在一个电路中，用电器有两个小灯泡，闭合开关后，通过两个小灯泡的电流相等，则两个小灯泡的连接方式分析正确的是（ ）
A．一定是串联 B．一定是并联的 C．可能是并联 D．串联和并联都有可能
13．用纸巾摩擦过的塑料吸管可以吸引纸屑，此过程中（　　）
A．通过摩擦创造了电荷 B．吸管和纸巾带同种电荷
C．正电荷在吸管和纸巾间转移 D．负电荷在吸管和纸巾间转移
14．如图所示的电路中，下列说法正确的是（　　）
A．开关S1、S2都闭合，灯泡L1和L2串联
B．先闭合S1，再闭合开关S2，电流表示数变大
C．开关S1、S2都闭合，通过L1、L2的电流一定相等
D．只闭合开关S1，电源外部电流方向为a→b→c→d
15．有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是（　　）
A． B． C． D．
二、填空题
16．如图所示的电路，为使L1、L2组成串联电路，应该闭合开关___________；为使L1、L2组成并联电路，应该闭合开关___________；开关S1、S2和S3不能同时闭合，因为这样会造成短路，烧坏___________（选填“灯泡L1”“灯泡L2”或“电源”）。
17．如图所示的电路图中若要使灯泡L1和L2组成串联电路应该闭合开关________；若要使灯泡L1和L2组成并联电路应该闭合开关________，如果闭合开关________就会导致整个电路短路。
18．小健同学将铜片、锌片插入柠檬，制成柠檬电池。如图所示，闭合开关，发光二极管发光，此装置的能量转化过程是______能转化为电能，然后再转化为光能。图中小灯泡左“”右“”，可知铜片是柠檬电池的______（选填“正极”或“负极”）。
19．被丝绸摩擦过的玻璃棒由于______而带上正电，用这个玻璃棒去接触验电器的金属球，如图所示，验电器的两金属箔片由于带同种电荷相互______而张开，实验时发现金属箔片张开角度很小，说明玻璃棒______。
20．如图所示，将塑料撕成丝状，用毛皮分别摩擦丝状塑料和PVC（塑料）管，然后将丝状塑料放在PVC管上方，丝状塑料就会悬在空中，形状像章鱼——静电章鱼。它的形成原因是塑料和PVC管分别带上了______（选填“同种”或“异种”）电荷相互排斥，在毛皮和塑料摩擦过程中，电子从毛皮转移到塑料，摩擦后的塑料带______电荷。
三、综合题
21．阅读短文，回答问题。
怒发冲冠
在“物理教学中STS教育与课外科技活动”学术报告会上，某教授做了一个有趣的实验；他站在从宾馆房间带来的一次性塑料拖鞋上，手上捏着一个带绝缘柄的圆形铜拍，与放在椅子上的毛皮摩擦后立即拍一下自己的胸部，反复几次后，他的花白头发根根竖起像“怒发冲冠”似的，顿时会场上响起了热烈的掌声。
（1）带绝缘柄的圆形铜拍与毛皮摩擦后带电，有人说这是摩擦创造了电荷，这种说法______（填“正确”或“不正确”）；若摩擦后毛皮带负电，则摩擦时瞬间电流方向是______（填“从铜拍到毛皮”或“从毛皮到铜拍”）；
（2）此现象说明人体是______（填“导体”或“绝缘体”）；
（3）请说明“怒发冲冠”的物理原理是______。
22．小明在观察小轿车的车窗玻璃时发现，汽车的后挡风玻璃与其他玻璃有一处明显不同，就是后挡风玻璃上有一条条“细线”，如图甲所示。对于这些细线的作用，小明咨询了维修店的工人师傅，工人师傅告诉小明，这些“细线”是用来除霜的，汽车驾驶室有一个按键，当外界气温降低时，闭合它，这时玻璃上的细线就会发热，小明想知道玻璃上的“细线”的除霜能力与哪些因素有关，于是他从维修师傅那里要来了两块厚薄不同带“细线”的玻璃带到实验室，并设计了如图丙所示的电路进行实验。
（1）“细线”在除霜的过程中是利用电流的________效应工作的。
（2）分别取质量相同的碎冰放在面积相同的玻璃上，闭合开关，调节MN两端的电压，记录冰块全部熔化所需的时间，相关数据如下表所示：
次数 玻璃 冰块质量/g 电压/V 熔化时间/min
1 薄 100 6 3
2 薄 100 9 2
3 薄 100 12 1.5
4 厚 100 6 6
5 厚 100 9 4.5
6 厚 100 12 3
①实验中取相同质量冰块的目的是_______；
②本实验是通过比较_______来判断玻璃除霜能力的强弱的。
③比较1、2、3次实验，可以得到结论_______。
（3）小明在完成实验后，一不小心弄断了玻璃中的一根“细线”。小明把这块玻璃接入电路中，发现电流表和电压表都有示数，说明玻璃中的各“细线”的连接方式是_______（选填“串联”或“并联”）的。由此分析可知：该玻璃中其他未断“细丝”的除霜能力将_______（选填“保持不变”或“消失”）。
23．如图所示，是家用电热水壶。电热水壶内部电路由加热盘（发热电阻R）、指示灯、蒸汽开关（S1）和防干烧开关（S2）组成，防干烧开关一般情况都是处于闭合状态，当水壶中无水且温度高于一百多摄氏度时它才会自动断开，温度降低后又会自动闭合。烧水时按下蒸汽开关，电路接通，加热盘发热同时指示灯发光，水被加热。当热水壶中的水沸腾后，蒸汽开关S1在导管中高温蒸汽作用下会自动断开，加热盘停止加热同时指示灯熄灭。电路中加热盘和指示灯总是同时工作同时停止工作，且指示灯损坏不会影响加热盘加热。
（1）图1中电热水壶的电源线又粗又短，这是为了______（选填“增大”或“减小”）导线的电阻。
（2）图2中符合电热水壶工作情况的电路是______。（填选项字母）
（3）用此电热水壶把质量为0.5kg的水从30℃加热到100℃，水吸收的热量为______J，水温升高过程中，水的比热容______（选填“增大”“减小”或“不变”）。
（4）若蒸汽开关故障，水沸腾后S1不断开，水会长时间沸腾。壶盖会被水蒸气推得向上跳动，壶盖向上跳动时水蒸气的______能转化为壶盖的机械能。如图所示，汽油机的______（填选项字母）冲程和此过程的能量转化是一样的。
24．电路中开关用于控制电路的通与断．常见的开关如图1所示，我们一般将这种开关称作单刀单掷开关，其电路图如图2表示。
（1）我们在电学题目中，还会遇到一些其他样式的开关，如图3中开关，可以与a连接，或与b连接。如果要将电灯与并联，开关的连接方式是_______。如果要将电灯与串联，开关的连接方式是________；
A．闭合，接a B．闭合，接b C．断开，接a D．断开，接b
（2）图4表示的电路中，通过旋转手柄可以使扇形开关（阴影部分）同时接触两个相邻的触点。若需要将灯泡与并联，扇形开关应该与触点_______接触；
（3）用电器可以并联或串联，开关也能并联或串联，从而达到不同的控制效果。高铁内每节车厢一般有两个洗手间。如果这两个洗手间都有人并且锁门时，“有人”的指示灯亮起来。如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。门的插销相当于一个开关。要实现这个功能，需要将两个开关_______（选填“串联”或“并联”）起来。以下情景中开关也需如此安装的有_______；
A．楼道里的电灯，夜间有人走动发出声音时会亮
B．卧室门口有开关，床头也有开关，都能单独控制卧室里灯的亮与灭
C．电扇除了电源开关，里有还有保护装置，也相当于一个开关，运行的电扇倾倒时，这个开关会断开，电扇停止转动，避免危险发生
D．烟雾报警器有两个触发开关，一个是探测烟雾的，浓度达到一定程度，开始报警；另一个是探测温度的，温度达到一定的程度，也会开始报警
（4）电冰箱门框上有一个通过冰箱门来控制的开关，当冰箱门打开时，与开关相连的弹簧伸长，开关闭合使冰箱内的照明灯发光；当冰箱门关闭时，弹簧被压缩，开关断开使冰箱内的照明灯熄灭。下列符合要求的电路是( )
A． B． C． D．
25．请阅读(无处不在的静电》并回答问题。
无处不在的静电
无处不在的静电在干燥的北方冬季，人们常常会碰到这种现象：晚上脱衣服睡觉时，黑暗中常听到噼啪的声响，而且伴有蓝光；见面握手时，手指刚一接触到对方，会突然感到指尖针刺般刺痛，令人大惊失色；早上起来梳头时，头发会经常“飘”起来，越理越乱，这就是发生在人体的静电现象。
在日常生活中，任何两个不同材质的物体接触后就会发生电子的转移，若在分离的过程中电荷难以中和，电荷就会积累使物体带上静电。从一个物体上剥离一张塑料薄膜时就是一种典型的“接触分离”起电，在日常生活中脱衣服产生的静电也是“接触分离”起电。固体、液体甚至气体都会因接触分离而带上静电。各类物体都可能由于移动或摩擦而产生静电。
静电的危害很多，它的第一种危害来源于带电体的相互作用。在飞机机体与空气、水气、灰尘等微粒摩擦时会使飞机带电，如果不采取措施，将会严重干扰飞机无线电设备的正常工作，使飞机变成聋子和瞎子；在印刷厂里，纸页之间的静电会使纸页粘合在一起，难以分开，给印刷带来麻烦；在制药厂里，由于静电吸引尘埃，会使药品达不到标准的纯度；在播放电视节目时，荧屏表面的静电容易吸附灰尘和油污，形成一层尘埃的薄膜，使图象的清晰程度和亮度降低；混纺衣服上常见而又不易拍掉的灰尘，也是静电捣的鬼。静电的第二种危害，是有可能因静电火花点燃某些易燃物体而发生爆炸。漆黑的夜晚，人们脱尼龙、毛料衣服时，会发出火花和“噼啪”的响声，而穿全棉衣服时就不易发生该现象；在手术台上，电火花会引起麻醉剂的爆炸，伤害医生和病人；在煤矿，则会引起瓦斯爆炸，导致工人死伤，矿井报废。
然而，任何事物都有两面性。对于静电这一隐蔽的捣蛋鬼，只要摸透了它的脾气，扬长避短，也能让它为人类服务。比如，静电印花、静电喷涂和静电除尘技术等，已在工业生产和生活中得到广泛应用。静电也开始在淡化海水，喷洒农药、人工降雨、低温冷冻等许多方面大显身手。
根据上述材料，回答下列问题：
(1)从能量转化的角度来看，摩擦起电是________能转化为电能。
(2)下列所列的四种微粒中，直径最大的应该是( )
A．分子B．电子 C．原子D．质子
(3)静电现象产生的原因是( )
A．质子转移了 B．电子转移了 C．原子核转移了D．原子转移了
26．发光二极管两脚对调后再接入电路，开关闭合后发现二极管不发光，这现象说明：发光二极管具有_________性。用电流表测得A点的电流是400mA；如不计实验误差，请在图中标出此时电流表A的接线柱和指针位置。( )
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
AB．由图知道，开关S闭合后，要使灯L1和L2都能发光只有并联才行，因为电压表要并联在电路中，电流表要串联在电路中，所以电流从正极出发分两支，一支经电流表甲、灯泡L2回负极，另一支经电流表甲、灯L1回负极，所以甲一定是电流表，乙一定是电压表，故A错误，B正确；
C．因为甲是电流表，当L2短路时，发生电源短路，L1不能发光，故C错误；
D．乙是电压表，测量L2两端电压，甲是电流表，测量干路上的电流，所以，乙、甲两电表示数的比值不等于L1的阻值，故D错误．
2．C
【详解】
由实物图知，是导体A、B串联在电路中，则通过两导体的电流相等，故ABD错误，C正确。
故选C。
3．C
【详解】
由电路图可知，该电路灯泡L1、L2并联后再与灯泡L3串联，开关S与灯泡L1并联。当开关S突然闭合时，电流从电源正极流出经开关S、灯泡L3、回到电源负极，灯泡L1被短路，因灯泡L1、L2并联，灯泡L2所在的支路也被短路，所以L1、L2同时熄灭，L3仍然会发光。故ABD不符合题意，C符合题意。
故选C。
4．A
【详解】
由题意可知，R1、R2应并联，开关S1位于干路，开关S2位于R2支路；
A．由该电路图可知，开关S1闭合时，只有R1工作，电路的总电阻最大，总功率最小，为低温状态；再闭合S2后，R1、R2并联同时工作，电路的总电阻最小，总功率最大，为高温状态；若断开S1，电路断路，眼罩停止发热，故A符合题意；
B．由该电路图可知，开关S2闭合时，只有R2工作，再闭合S1后，R1与R2同时工作，故B不符合题意；
C．由该电路图可知，开关S1闭合时，R1与R2同时工作，再闭合S2后，只有R1工作，故C不符合题意；
D．由该电路图可知，开关S1闭合时，R1与R2同时工作，再闭合S2后，只有R2工作，故D不符合题意。
故选A。
5．D
【详解】
将导线连接在灯L2两端时，灯L1亮而灯L2不亮，可以判断L1没有故障，发生故障的地方在L2上，L2可能发生了短路或者断路；开关S闭合后，灯L1、L2均不亮，说明L2发生了断路，因为如果L2发生了短路，闭合开关S，灯L1会亮，不符合题意，故排除L2发生短路的可能，所以故障应为灯L2断路。
故选D。
6．D
【详解】
根据题意可知，晚上光控制开关闭合，此时只要拍拍手，声控开关也闭合了，灯就亮了，声控开关和光控开关应串联。雷雨天，通过对开关S1、S2的操作，取消自动功能，灯始终不会被点亮，说明开关S1、S2中有一个接在干路上，起总开关的作用。晚上睡觉前，通过对开关S1、S2的操作，取消自动功能，灯一直被点亮，说明其中一个手动开关与声控、光控开关这一支路并联；入睡后，只要断开手动开关中的一个开关，自动功能恢复，此时只要拍拍手，电路接通，灯就亮了，过一会自动熄灭。先将声控开关和光控开关串联，然后再与S2并联，并联后再与灯泡、开关S1、电源串联连接，故D符合题意，ABC不符合题意。
故选D。
7．C
【详解】
A．两灯并联，电流表串联在干路上，测量的是干路中的总电流，故A错误；
B．两灯并联，电流表串联在干路上，测量的是干路中的总电流，故B错误；
C．两灯并联，电流表与灯泡L1串联，测量的是通过灯泡L1的电流，且电流表的正负极接线柱连接正确，故C正确；
D．两灯并联，电流表与灯泡L1串联，测量的是通过灯泡L1的电流，但是电流表的正负极接线柱连接错误，故D错误．
8．A
【详解】
从实物图中可以看出，两只灯泡并联，开关位于干路．
A．两只灯泡并联，开关控制干路，故A正确．
B．两只灯泡并联，开关控制L2支路，故B错误．
C．两只灯泡并联，开关控制L1支路，故C错误．
D．两只灯泡串联，故D错误．
故选A．
9．A
【详解】
小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有A正确。故选A。
10．D
【详解】
由电路图知道，两灯并联，Ia 为干路电流，Ib 、Ic 是两条支路的电流；
AB、根据干路电流等于各支路电流之和知道
Ia =Ib +Ic
故AB错误；
C、由于两个小灯泡是不同的规格，由并联电路各支路两端的电压相等和欧姆定律知道
Ib ≠Ic
故C错误；
D、由于a、d点都在干路上，所以
Ia =Id
故D正确。
故选D。
11．A
【详解】
A．电池是将电能转化为其它形式的能，对外提供电能，属于电源，故A符合题意；
B．电压表是测量电压的仪表，不属于电源，故B不符合题意；
C．电阻是导体的属性，只与材料、长短、粗细以及温度有关，不属于电源，故C不符合题意；
D．开关是控制电路通断的器件，不属于电源，故D不符合题意。
故选A。
12．D
【详解】
若两个小灯泡串联在电路中，电流相等，所以两个小灯泡可能是串联，若两个小灯泡并联在电路中，两个小灯泡两端的电压相等，如果两个小灯泡完全相同，则两个小灯泡的电流也相等，所以两个小灯泡可能是并联，综上可知，两个小灯泡串联和并联都有可能。
故选D。
13．D
【详解】
A．摩擦起电的实质是电子的转移，故A不符合题意；
B．吸管和纸巾带不同种电荷，故B不符合题意；
CD．电子在吸管和纸巾间转移，带负电，故C不符合题意，D符合题意。
故选D。
14．B
【详解】
A．开关S1、S2都闭合，灯泡L1和L2并联，故A错误；
B．先闭合S1，只有灯泡L2接入电路，电流表测量灯泡L2的电流；再闭合开关S2，灯泡L1和L2并联，电流表测量灯泡L1和L2的总电流。由并联电路中干路电流等于各支路电流之和可知，电流表示数会变大，故B正确；
C．开关S1、S2都闭合，属于并联电路，电流规律是各个支路电流之和等于干路电流，题中也没有说明两个小灯泡的规格是否一样，不能确定通过L1、L2的电流大小关系，故C错误；
D．只闭合开关S1，电路中只有L2工作，电源外部电流方向为，从正极到开关到电流表再到L2后回电源负极，则应该是d→c→b→a；故D错误。
故选B。
15．C
【详解】
由题可知，闭合，灯L发光，但电动机不工作，闭合，电动机M工作，所以灯和电动机并联，且S1在干路，故ABD不符合题意，C符合题意。
故选C。
16． S2 S1、S3 电源
【详解】
[1]由图可知，要使灯L1、L2组成串联电路，应将两灯首尾相连接到电源两端，则需闭合开关S2。
[2]要使L1、L2组成并联电路，则需让电流从电源正极流出分别流入两灯再汇合共同流入电源负极，则需闭合开关S1、S3。
[3]若同时闭合开关S1、S2、S3，会形成电源短路，造成电流过大，烧坏电源，发生事故；所以同时闭合开关S1、S2、S3是绝对不允许的。
17． S2 S3、S1 S1、S2
【详解】
[1]由图可知，只闭合开关S2时，两个灯泡逐个顺次连接在电路中，即两灯泡串联。
[2]闭合开关S3、S1时，两个灯泡并列连接在电路中，即两灯并联。
[3]如果闭合开关S1、S2时，会不经过用电器，直接用导线将电源的两极连接起来，造成短路。
18． 化学 正极
【详解】
[1][2]在如图所示的工作过程中，其能量转化方式主要是柠檬中的化学能转化为电能，再转化为二极管的光能，由图可知铜片与二极管的正接线柱相连，所以铜片是柠檬电池的正极。
19． 失去电子 排斥 所带电荷量少
【详解】
[1]根据正、负电荷的定义可知，用丝绸摩擦过的玻璃棒因为失去电子而带正电。
[2][3]将被丝绸摩擦过的玻璃棒与验电器的金属球接触后，两金属箔片均会带上正电，因为同种电荷相互排斥，所以验电器的金属箔会张开；金属箔片张开角度很小,说明两者之间的作用力较小，而作用力的大小与电荷量的多少有关，即是玻璃棒所带电荷量少。
20． 同种 负##—
【详解】
[1]用毛皮分别摩擦丝状塑料和PVC(塑料)管，使丝状塑料和PVC（塑料）管都带上了电，且相互排斥。根据同种电荷相互排斥、异种电荷相互吸引规律可知，塑料和PVC管都带上了同种电荷。
[2]电子带负电，电子从毛皮转移到塑料，塑料得到了电子带负电。
21． 不正确 从毛皮到铜拍 导体 同种电荷相互排斥
【详解】
（1）[1]带绝缘柄的圆形铜拍与毛皮摩擦后带电，是铜拍和毛皮之间发生了电子的转移，没有创造电荷，该说法不正确。
[2]若摩擦后毛皮带负电，则带负电的电子由铜拍向毛皮转移，则摩擦时瞬间电流方向是从毛皮到铜拍。
（2）（3）[3][4]教授站在塑料拖鞋上，手上捏着一个带绝缘柄的圆形铜拍和毛皮摩擦，出现摩擦起电现象。带电的铜拍接触胸部，电荷通过人体传向头发，使头发带同种电荷，根据同种电荷相互排斥，出现“怒发冲冠”现象，也说明人体是导体。
22． 热 使冰块全部熔化时吸收的热量相同 冰块全部熔化所需要的时间 玻璃厚度相同时，加载细线两端的电压越大，除霜能力越强 并联 保持不变
【详解】
（1）[1]“细线”在除霜的过程中需要吸热，利用了电流的热效应产生大量的热。
（2）[2][3][4]根据控制变量法思想，物质吸放热与质量有关，实验中取相同质量冰块的目的是使冰块全部熔化时吸收的热量相同，通过比较冰块全部熔化所需要的时间来判断玻璃除霜能力的强弱；比较1、2、3次实验可知，玻璃厚度相同时，加载细线两端的电压越大，除霜能力越强。
（3）[5][6]弄断了玻璃中的一根“细线”后，把这块玻璃接入电路中，发现电流表和电压表都有示数，说明各细线可以独立工作，说明玻璃中的各“细线”的连接方式是并联的，可知该玻璃中其他未断“细丝”的除霜能力将保持不变。
23． 减小 B 1.47×105 不变 内 B
【详解】
（1）[1]电热水壶的电源线又粗又短，即横截面积大，长度短，这样能减小导线的电阻，同等情况下导线产生的热量少，不易引发火灾。
（2）[2]由题意知电路中加热盘和指示灯总是同时工作同时停止工作，且指示灯损坏不会影响加热盘加热，说明指示灯和加热盘能够独立工作，它们是并联的，且被同一个开关控制，故B图正确。
（3）[3][4]水吸收的热量
Q吸＝cm(t﹣t0)＝4.2×103J/(kg·℃)×0.5kg×(100℃-30℃)＝1.47×105J
比热容是物质的一种特性，水温度升高，状态不变，则水的比热容大小不变。
（4）[5][6]水沸腾时，壶盖不断向上跳动，是因为水蒸气膨胀对壶盖做功，把壶盖顶起来，是将水蒸气的内能转化为壶盖的机械能，这与汽油机的做功冲程的能量转化相同。
A图进气门关闭、排气门开启，气体流出汽缸，是排气冲程，故A不符合题意。
B两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，将机械能转化为内能，故B符合题意。
C图进气门开启、排气门关闭，空气和汽油流入汽缸，是吸气冲程，故C不符合题意。
D图两气门都关闭，活塞下行，汽缸容积变大，是做功冲程，将内能转化为机械能，故D不符合题意。
24． A D 3、4 串联 AC A
【详解】
（1）[1]由图3可知，如果要将电灯与并联，应闭合，接a，此时两个灯泡并联连接，开关在干路上。故选A。
[2]要将电灯与串联，应断开，接b，此时两个灯泡首尾相连，电流的路径只有一条。故选D。
（2）[3]由图4可知，若要将灯泡与并联，扇形开关应该与触点3、4接触，此时两个灯泡并列连接，是并联的。
（3）[4]由题意可知，只要有一个开关没有闭合，灯就不亮，说明两个开关是串联的。
[5] A．楼道里的电灯需要满足两个条件才能亮，一个是夜晚，一个是有声音，所以两个开关需要串联，故A符合题意；
B．卧室门口有开关，床头也有开关，都能单独控制卧室里灯的亮与灭，说明两个开关是并联的，故B不符合题意；
C．运行的电扇倾倒时，虽然电源开关闭合，但保护装置会断开，电扇停止转动，避免危险发生，所以这两个开关是串联的，故C符合题意；
D．两个开关任意一个闭合，报警灯都会响起，所以两个开关是并联的，故D不符合题意。
故选AC。
（4）[6] A．图中弹簧伸长，电路是通路，冰箱内的照明灯发光；弹簧被压缩，开关断开使冰箱内的照明灯熄灭，故A符合题意；
B．图中弹簧伸长，电路是断路，照明灯不亮，故B不符合题意；
C．图中弹簧无论伸长还是压缩，电路都是断路，照明灯均不亮，故C不符合题意；
D．中弹簧无论伸长还是压缩，电路都是断路，照明灯均不亮，故D不符合题意。
故选A。
25． 机械能 A B
【详解】
(1)[1]摩擦起电是通过摩擦的方式获得电能，故摩擦起电的能量转化是将机械能转化为电能。
(2)[2]分子是由原子构成的，原子是由原子核和核外电子组成，而原子核由质子和中子组成，所以直径最大的是分子，故选A。
(3)[3]静电现象的实质并不是创造了电荷，只是电子发生了转移，故选B。
26． 单向导电
【详解】
[1]因为发光二极管具有单向导电性，所以将发光二极管两脚对调后再接入电路，闭合开关，发现二极管不会发光。
[2]用电流表测得A点的电流是400mA，合0.4A，则电流表A应该选择的是0~0.6A的小量程，指针指在0.4A的位置上。如图所示
