北师大版九年级年级全一册第十二章欧姆定律 单元练习（有解析）

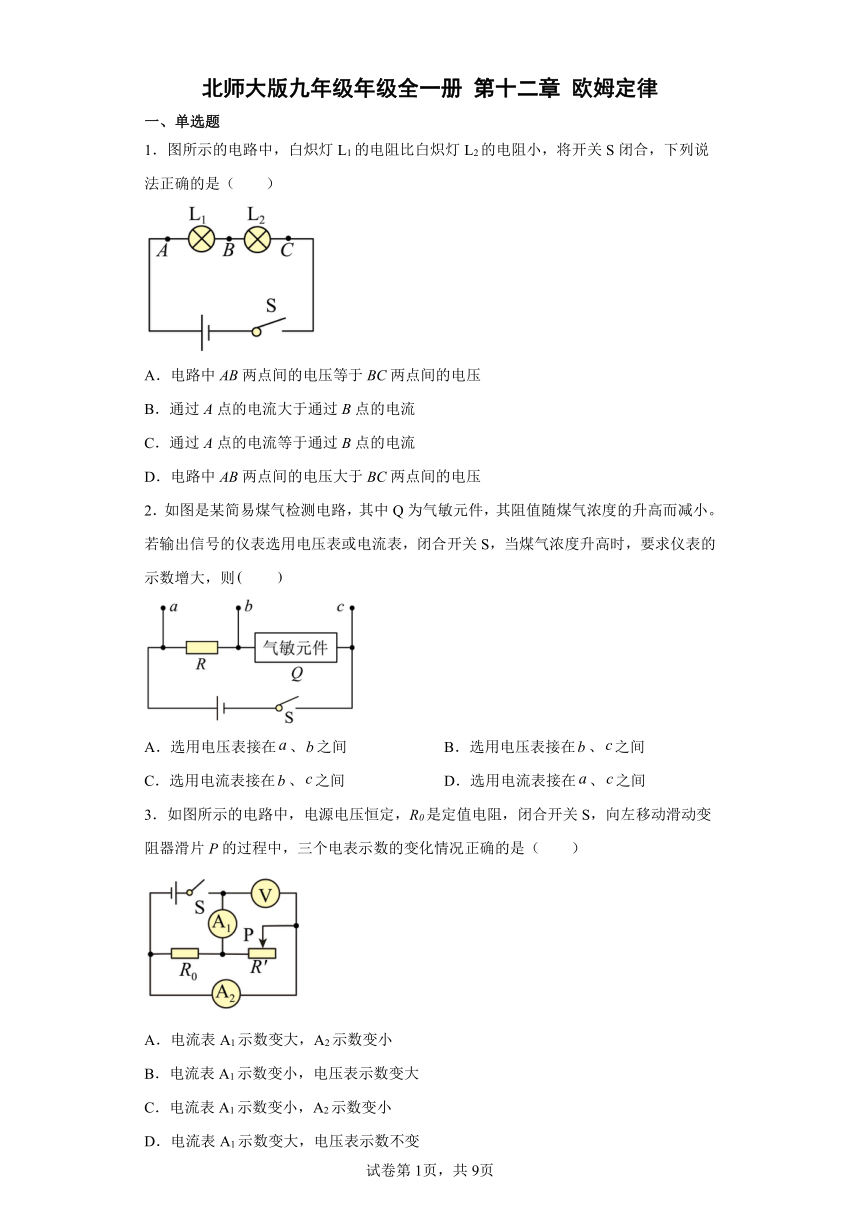

北师大版九年级年级全一册 第十二章 欧姆定律
一、单选题
1．图所示的电路中，白炽灯L1的电阻比白炽灯L2的电阻小，将开关S闭合，下列说法正确的是（　　）
A．电路中AB两点间的电压等于BC两点间的电压
B．通过A点的电流大于通过B点的电流
C．通过A点的电流等于通过B点的电流
D．电路中AB两点间的电压大于BC两点间的电压
2．如图是某简易煤气检测电路，其中Q为气敏元件，其阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大，则　　
A．选用电压表接在、之间 B．选用电压表接在、之间
C．选用电流表接在、之间 D．选用电流表接在、之间
3．如图所示的电路中，电源电压恒定，R0是定值电阻，闭合开关S，向左移动滑动变阻器滑片P的过程中，三个电表示数的变化情况正确的是（　　）
A．电流表A1示数变大，A2示数变小
B．电流表A1示数变小，电压表示数变大
C．电流表A1示数变小，A2示数变小
D．电流表A1示数变大，电压表示数不变

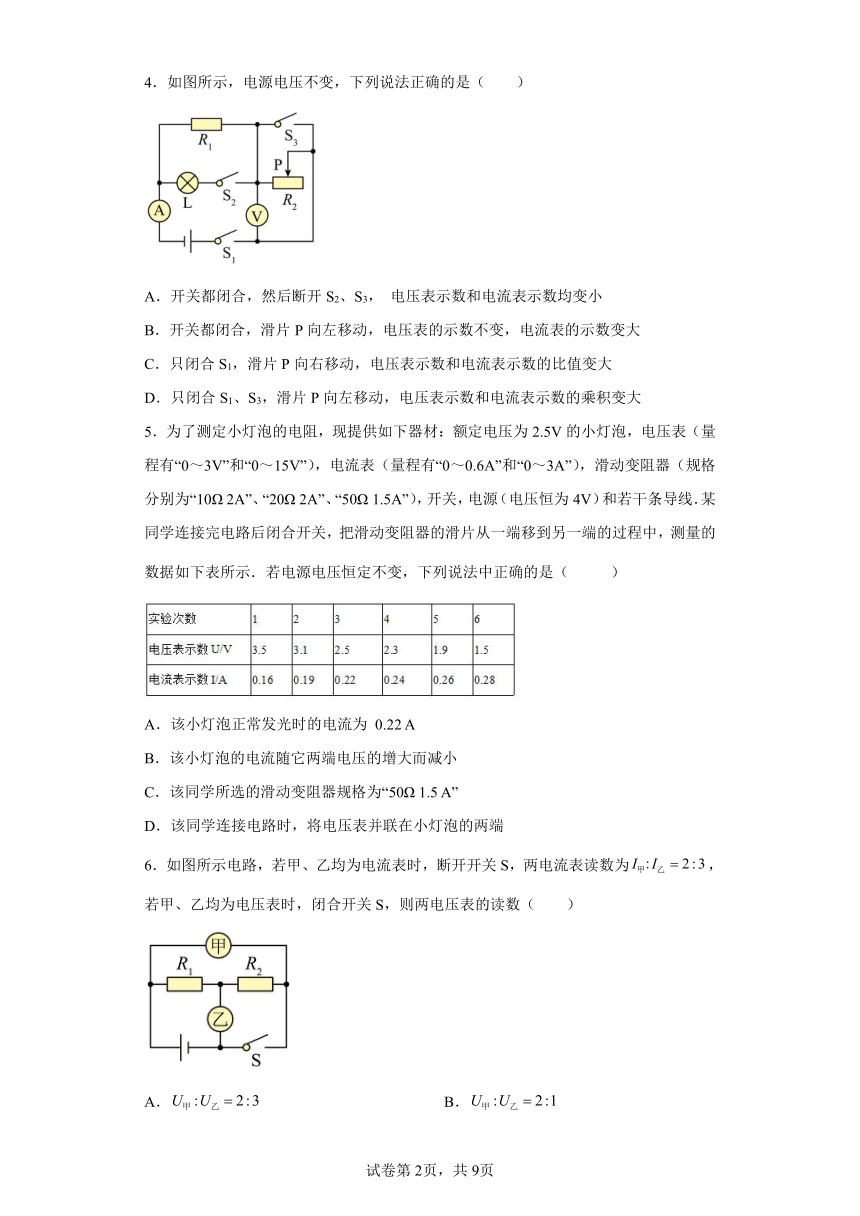

4．如图所示，电源电压不变，下列说法正确的是（　　）
A．开关都闭合，然后断开S2、S3， 电压表示数和电流表示数均变小
B．开关都闭合，滑片P向左移动，电压表的示数不变，电流表的示数变大
C．只闭合S1，滑片P向右移动，电压表示数和电流表示数的比值变大
D．只闭合S1、S3，滑片P向左移动，电压表示数和电流表示数的乘积变大
5．为了测定小灯泡的电阻，现提供如下器材：额定电压为2.5V的小灯泡，电压表（量程有“0～3V”和“0～15V”），电流表（量程有“0～0.6A”和“0～3A”），滑动变阻器（规格分别为“10Ω 2A”、“20Ω 2A”、“50Ω 1.5A”），开关，电源（电压恒为4V）和若干条导线．某同学连接完电路后闭合开关，把滑动变阻器的滑片从一端移到另一端的过程中，测量的数据如下表所示．若电源电压恒定不变，下列说法中正确的是（ ）
A．该小灯泡正常发光时的电流为 0.22 A
B．该小灯泡的电流随它两端电压的增大而减小
C．该同学所选的滑动变阻器规格为“50Ω 1.5 A”
D．该同学连接电路时，将电压表并联在小灯泡的两端
6．如图所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数为，若甲、乙均为电压表时，闭合开关S，则两电压表的读数（　　）
A． B．
C． D．
7．在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是（　　）
A．当R1与R2两端的电压为0时，它们的电阻也为0
B．用不同的电阻研究电流与电压的关系得出的结论不一样
C．在电阻一定时，导体两端的电压与通过导体的电流成正比
D．R1与R2的阻值之比为1:2
8．如图所示电路，开关闭合，向右调节滑动变阻器的滑片。下列判断正确的是（　　）
A．电流表示数变大 B．电路的总功率变大
C．电压表V2与电压表V1示数之差变小 D．电压表V1与电流表A示数之比变小
9．在如图所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（　　）
A．电压表示数变大，电流表A1示数变大
B．电压表示数不变，电流表A2示数变大
C．电流表A2示数与电流表A1示数之差不变
D．电压表与两电流表示数之差的比值变大

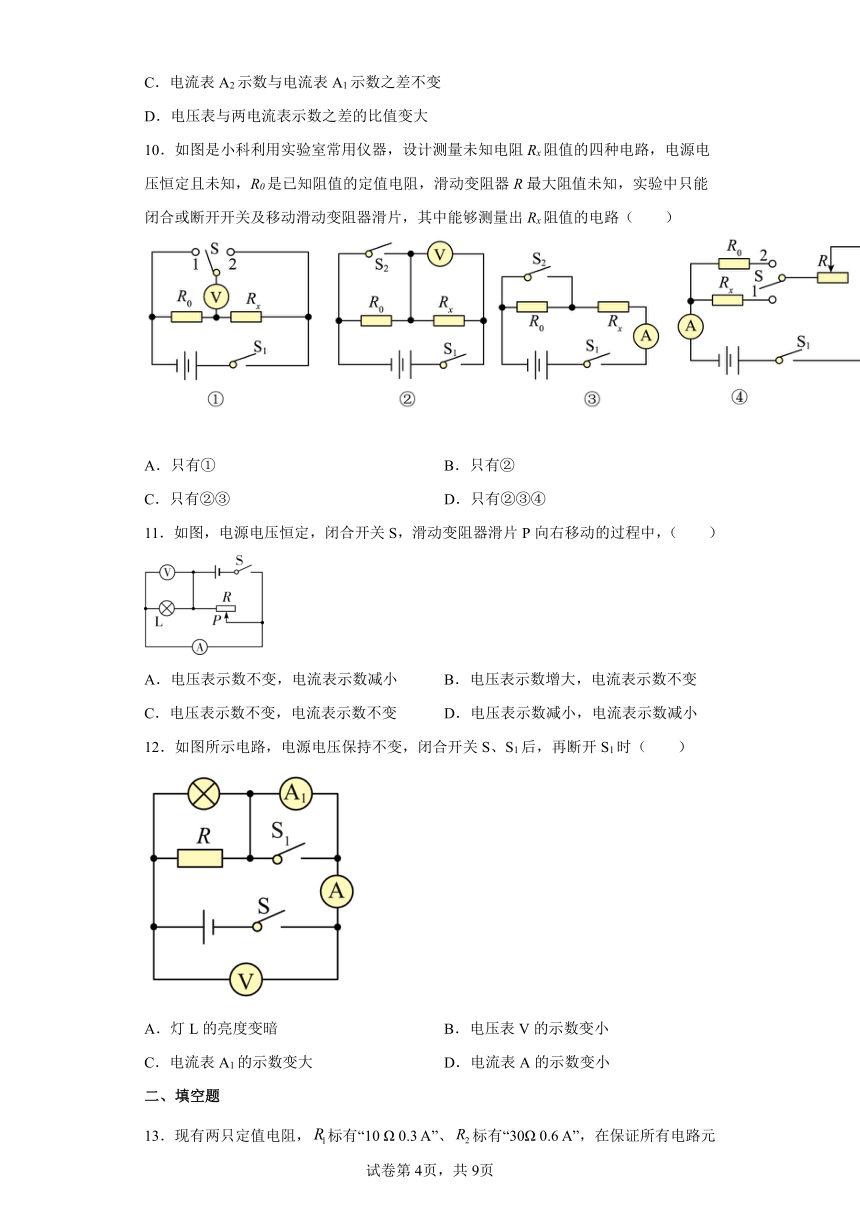

10．如图是小科利用实验室常用仪器，设计测量未知电阻Rx阻值的四种电路，电源电压恒定且未知，R0是已知阻值的定值电阻，滑动变阻器R最大阻值未知，实验中只能闭合或断开开关及移动滑动变阻器滑片，其中能够测量出Rx阻值的电路（　　）
A．只有① B．只有②
C．只有②③ D．只有②③④
11．如图，电源电压恒定，闭合开关S，滑动变阻器滑片P向右移动的过程中，（　　）
A．电压表示数不变，电流表示数减小 B．电压表示数增大，电流表示数不变
C．电压表示数不变，电流表示数不变 D．电压表示数减小，电流表示数减小
12．如图所示电路，电源电压保持不变，闭合开关S、S1后，再断开S1时（　　）
A．灯L的亮度变暗 B．电压表V的示数变小
C．电流表A1的示数变大 D．电流表A的示数变小
二、填空题
13．现有两只定值电阻，标有“10 Ω 0.3 A”、标有“30Ω 0.6 A”，在保证所有电路元件安全、不烧毁的前提下，若将两定值电阻串联接入电路，则电路中允许通过的最大电流为___________A，电源电压最大为___________V。

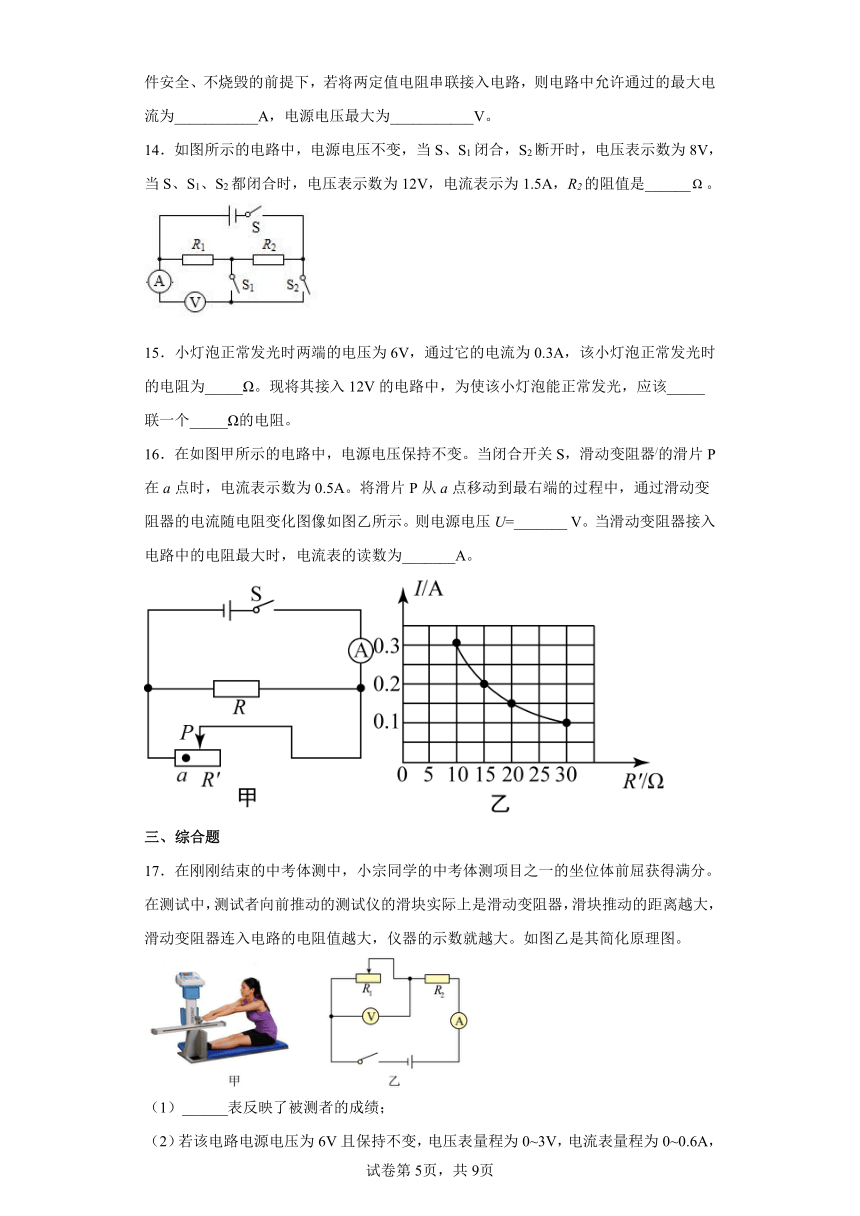

14．如图所示的电路中，电源电压不变，当S、S1闭合，S2断开时，电压表示数为8V，当S、S1、S2都闭合时，电压表示数为12V，电流表示为1.5A，R2的阻值是______。
15．小灯泡正常发光时两端的电压为6V，通过它的电流为0.3A，该小灯泡正常发光时的电阻为_____Ω。现将其接入12V的电路中，为使该小灯泡能正常发光，应该_____联一个_____Ω的电阻。
16．在如图甲所示的电路中，电源电压保持不变。当闭合开关S，滑动变阻器/的滑片P在a点时，电流表示数为0.5A。将滑片P从a点移动到最右端的过程中，通过滑动变阻器的电流随电阻变化图像如图乙所示。则电源电压U=_______ V。当滑动变阻器接入电路中的电阻最大时，电流表的读数为_______A。
三、综合题
17．在刚刚结束的中考体测中，小宗同学的中考体测项目之一的坐位体前屈获得满分。在测试中，测试者向前推动的测试仪的滑块实际上是滑动变阻器，滑块推动的距离越大，滑动变阻器连入电路的电阻值越大，仪器的示数就越大。如图乙是其简化原理图。
（1）______表反映了被测者的成绩；
（2）若该电路电源电压为6V且保持不变，电压表量程为0~3V，电流表量程为0~0.6A，滑块能被推的最大距离30cm，滑动变阻器铭牌标有“15Ω 1A”字样，定值电阻标有“10Ω 0.6A”字样，滑片每移动1cm，R1的电阻变化0.5Ω。则在保证电路各元件安全的情况下，测试中推动滑块时最大距离是______cm；
（3）以（1）中数据作参考，成都中考评分标准中，坐位体前屈满分为15分，其中男生满分成绩为16.1cm以上，女生满分成绩为17.4cm以上。此外男生推14.0~16.0cm得13分，推10.1~13.9cm得12分，6.5~10.0cm得11……在某次练习中，身为男生的小周完成测试后，电流表的示数为0.4A。则小周的坐位体前屈得分为______；
（4）某物理兴趣小组的同学提出，可以利用实验室器材对该仪器进行改进，改进后可以直接从电表的表盘上读出对应的长度值。下列四种方案中，表盘上的长度刻度值均匀的是______。
A．B．
C．D．
18．阅读短文，回答问题：
导体容易导电，绝缘体不容易导电。有一些材料，导电能力介于导体和绝缘体之间，称为半导体。除了导电能力外，半导体有许多特殊的电学性能，使它获得了多方面的重要应用。有的半导体，在受热后电阻迅速减小；反之，电阻随温度的降低而迅速的增大。利用这种半导体可以做成体积很小的热敏电阻。热敏电阻可以用来测量很小范围内的温度变化，反应快，而且精度高。
发光二极管（LED）是半导体二极管的一种，具有单向导电性。当二极管两端外加正向电压时，如果正向电压很小，正向电流也几乎为零，当正向电压大于某个值以后，二极管正向导通，电流随电压增大而迅速上升。当二极管两端外加反向电压不超过一定范围时，通过二极管的电流几乎为零，二极管处于截止状态。外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。因而使用时应避免二极管外加的反向电压过高。
如图甲是一种常见的LED手电筒的电路图，如图乙所示为某发光二极管中的电流随它两端电压变化的曲线。在LED灯中，电能直接被直接转换为光子，这大大提升了发光的效能，因为在其他灯具技术中，电能首先是被转化为热，只有很小一部分转化成了光。
回答下列问题：
（1）以下元件不是由半导体材料制成的______。
A．光敏开关
B．热敏电阻
C．白炽灯
D．声敏开关
（2）如果将热敏电阻与电源、电流表和其他元件串联成一个电路，其它因素不变，只要热敏电阻所在区域的温度降低，电路中电流将变______（填“大”或“小”）。
（3）上述电路中，我们将电流表中的电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度。如果刻度盘正中的温度刻度值为20°C如图丙所示），则25°C的刻度应在20°C的______边（填“左”或“右”）
（4）LED灯电能可以直接转化成光能，而白炽灯、日光灯管都是电能先转化成______，再有很小一部分转化成光能，因此，LED灯的效率比传统照明灯要______（填“高”或“低”）
（5）如图乙所示为某发光二极管两端中的电流随它两端电压变化的曲线。
①由图乙可知，当该二极管两端的正向电压为0.2V时，二极管处于______（填“接通”或“截止”）状态；当该二极管两端的反向电压为50V时，二极管将会被击穿。
②该发光二极管两端的正向电压为0.5V时的电阻______（填“大于”“等于”或“小于”）正向电压为0.7V时的电阻。
19．小明在综合实践活动课上设计了一个电子拉力计，原理如下图所示（AB为可伸缩的导线），放在水平地面上的重物A通过硬质弹簧与拉环相连。电源电压U=6V，定值电阻R1=30欧，电压表的示数与拉力的关系如下表所示。
拉力F/N 0 100 200 300 400 500 600
电压表示数U/V 0 1.5 2.4 3 3.43 3.75 4
（1）电路的最大电流是多少？
（2）若拉力为200N，求此时滑动变阻器接入电路的电阻值多大？
（3）小南同学提出，该电压表改装的拉力计的刻度不均匀，可以通过改变电压表的位置，实现表盘上的刻度均匀变化，且电压表的示数随拉力增大而增大。请在指定的虚线框中画出你改进后的电路图。
20．如图所示的电路中，电源两端电压为3V保持不变，电阻R2的阻值为20Ω。
（1）画出实物电路所对应的电路图；
（2）当只闭合开关S1时，电流表的示数为0.3A，求电阻R1的阻值；
（3）当开关S1、S2都闭合时，求电流表的示数I。
21．阅读下列短文，回答问题。
热敏电阻温度计
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，如图甲所示为某型号热敏电阻的实物图，阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻，利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。
图乙所示为热敏电阻R1的阻值随温度t变化的图像（为方便计算，已将图线作了近似处理）。图丙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60~1.20V之间调节，R2为定值电阻，阻值为100Ω。该电路工作原理是：当保持通过R1的电流不变时， R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.20V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t。
(1)热敏电阻R1是 ______ （选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是 ______ Ω；
(2)测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而 ______ （选填“变大”、“变小”或“不变”）；
(3)某次测温时，V1表盘上显示的温度是20℃，此时电源电压为 ______ V；
(4)该热敏电阻温度计测量温度的范围为 ______ ℃。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
AD．由串联电路电流的规律，串联电路电流强度处处相等，即I1=I2，根据欧姆定律可得
，
因为，所以，故AD错误；
BC．由串联电路电流的规律可知，串联电路中电流处处相等，故B错误， C正确。
故选C。
2．A
【详解】
由图示知，若在或间连接电流表，则电路中的电阻或气敏元件Q会被短路，所以仪表应选用电压表。由题意可知，当煤气浓度升高时，气敏元件Q的阻值减小，电路的总电阻变小，由可知，电路中的电流增大，电阻两端的电压变大，因串联电路中总电压等于各分电压之和，所以，气敏电阻Q两端的电压减小，按要求，仪表的示数增大，说明电压表接在、间，故A正确，符合题意，BCD不正确，不符合题意。
故选A。
3．D
【详解】
由图知道，电阻R0、R′并联，A1表测干路电流，A2表测R′电流，电压表测电源电压，故电压表V的示数大小不变；滑片P向左移动，滑动变阻器接入电路的阻值变小，由知道，通过R′电流变大，电流表A2的示数变大，由于并联电路各支路互不影响，通过R0支路的电流不变，由并联电路电流的规律知道，干路电流变大，即电流表A1的示数变大，即三个电表示数的变化情况为电流表A1的示数变大，电流表A2的示数变大，电压表V的示数不变，故ABC错误，D正确。
故选D。
4．C
【详解】
A．开关都闭合时，R2与电压表被短路，此时电压表无示数，L与R1并联，电流表测总电流。断开S2、S3后，R1与R2串联，电压表测R2电压，此时电路总电阻变大，由可知电路中的电流变小，电流表的示数变小，电压表由无示数变为有示数，即电压表的示数变大，故A错误；
B．开关都闭合时，R2与电压表被短路，移动滑片对电路无影响，电压表和电流表的示数都不变，故B错误；
C．只闭合S1，R1与R2串联，电压表测R2电压，电流表测串联电路电流，滑片右移时R2的阻值变大，由于电压表与电流表的比值等于R2的阻值，则电压表示数和电流表示数比值变大，故C正确；
D．只闭合S1、S3，电路中只有R1，电流表测电路电流，电压表被短路示数为0，则无论怎样移动滑片，电压表与电流表的示数乘积都为0，故D错误。
故选C。
5．C
【详解】
D、移动滑动变阻器滑片时，若电路电流增大时，则灯泡电压也应增大，由实验数据知，测量过程中电压表和电流表的示数变化相反，说明电压表并联在了滑动变阻器两端，故D错误；
A、灯泡正常工作时，滑动变阻器两端的电压为：U滑=U-UL额=4V-2.5V=1.5V，由表格可知，灯泡的额定电流IL额=0.28A，故A错误；
B、根据欧姆定律知，小灯泡的电流随它两端电压的增大而增大，故B错误；
C、由表格数据可知，当滑动变阻器两端的电压为U1=3.5V时，电路中的电流I1=0.16A，则滑动变阻器接入电路的阻值为：
，故滑动变阻器的规格应为50Ω 1.5A，故C正确；
故选C．
【点睛】
首先要能从数据看出，电压表与滑动变阻器并联了，滑动变阻器规格的确定都是个难点，在类似的实验题目中，不直接告诉我们选择的量程，要根据相关的条件和串联的电压、电流特点进行计算分析，需要一定的综合运用和分析能力．
6．D
【详解】
若甲、乙均为电流表时，断开开关S，R1和R2并联，由于并联电路各支路两端的电压相等，则
若甲、乙均为电压表时，闭合开关S，R1和R2串联，则电源电压U=U甲，U2=U乙，根据串联电路的分压特点知道，两电压表的读数比是
故选D。
7．D
【详解】
A．电阻是导体的属性，与他两端是否加电压无关，当R1与R2两端的电压为0时，仍有电阻，故A错误；
B．导体电阻一定时，通过导体的电流与导体两端的电压成正比，用不同的电阻研究电流与电压的关系得出的结论应该是一样的，故B错误；
C．在电阻一定时，通过导体的电流与导体两端的电压成正比，是导体两端的电压大小决定了通过导体的电流大小，电压是由电源提供的，不由电流大小决定，故C错误；
D．R1与R2的阻值之比为
故D正确。
故选D。
8．C
【详解】
如图所示电路，定值电阻R2和滑动变阻器R1串联，电流表测电流，电压表V1测滑动变阻器两端电压U1，电压表V2测电源电压U；
A．向右调节滑片时，滑动变阻器接入电路阻值增大，总电阻增大，总电流为
因此电流表示数变小，故A错误；
B．电路的总功率
向右调节滑片时，电流表示数变小，因此总功率变小，故B错误；
C．电路电流变小，R2值不变，电压表V2示数U与电压表V1示数U1之差为定值电阻两端电压U2
U2变小，故C正确；
D．电压表V1测滑动变阻器两端电压，电流表A测滑动变阻器电流，其示数之比即滑动变阻器电阻值，向右调节滑片，滑动变阻器电阻值增大，故D错误。
故选C。
9．D
【详解】
由图可知，定值电阻R1与滑动变阻器R2并联，电压表V测量电源电压，因电源电压不变，所以电压表V的示数不变。。
电流表A1在定值电阻R1所在的支路，所以电流表A1测量流过定值电阻R1的电流I1，根据并联电路电压的特点U1=U2=U可知，定值电阻R1两端的电压U1不变。根据知，流过定值电阻R1的电流I1不变，即电流表A1的示数不变。所以滑动变阻器的滑动片P向右移动时，电压表V的示数和电流表A1的示数都不变。
电流表A2在干路上，测干路电流I，当滑动变阻器的滑动片P向右移动时，滑动变阻器R2接入电路中的阻值变大，则流过R2的电流I2变小，根据并联电路电流规律I=I1+I2可知，电路中的总电流I变小，即电流表A2示数变小。
综上所述可知电流表A2示数与电流表A1示数之差变小，所以电压表与两电流表示数之差的比值变大。故ABC不符合题意，D符合题意。
故选D。
10．D
【详解】
①S接1和2时电流方向改变，电压表会出现反偏，故①不可行；
②闭合S1，两电阻串联，测出Rx电压，再闭合S2，测出电源电压，可计算出R0电压，根据计算出电流，根据计算Rx电阻，故②可行；
③闭合S1，两电阻串联，测出电流，根据U=IR可推导出总电压，再闭合S2，R0短路，测出电流，根据U=IR可推导出总电压，两次总电压相同，解方程可得Rx电阻，故③可行；
④闭合S1，S接1，Rx和R串联，将R阻值调到0，测得电流，S接2，R0和R串联，将R阻值调到0，测得电流，两次电源电压相等，可解得Rx电阻，，故④可行。
故选D。
11．C
【详解】
上图中，闭合开关S，灯泡与滑动变阻器并联，电流表测灯泡的电流，电压表测电源电压，电源电压不变，故滑动变阻器滑片P向右移动的过程中，电压表保持不变；因灯泡的电压保持不变，灯的电阻不变，由欧姆定律，通过灯泡的电流不变，即电流表示数不变，故C符合题意，ABD不符合题意。
故选C。
12．C
【详解】
由电路图可知，开关S、S1闭合时，灯泡与定值电阻R并联，电流表A测干路电流，电流表A1被短路无示数，电压表测电源两端的电压。再断开S1时，灯泡与定值电阻仍并联，电流表A、A1均测干路电流，电压表测电源两端的电压。
由电源电压保持不变可知，电路中的总电流不变，则电压表V和电流表A的示数均不变。由灯泡两端的电压不变可知，灯泡的电流不变，则灯泡的亮暗不变。因电流表A1从无示数变为有示数，可知电流表A1的示数变大。故ABD不符合题意，C符合题意。
故选C。
13． 0.3 12
【详解】
[1]标有“10Ω 0.3A”的定值电阻，所允许通过的最大电流为0.3A；标有“30Ω 0.6A”的定值电阻，所允许通过的最大电流为0.6A，因为串联电路处处电流相等，所以电路中的最大电流为0.3A
[2]因为串联电路的总电阻等于各分电阻之和，所串联电路的总电阻
R=10Ω+30Ω=40Ω
即串联电路两端允许加的最大电压
U=IR=0.3A×40Ω=12V
14．4
【详解】
当S、S1、S2闭合时，R2被短路，电路中只有R1，电源电压为
电阻R1的阻值为
当S、S1闭合，S2断开时，R1与R2串联，R1两端的电压为8V，电路中的电流为
根据串联分压的特点，R2两端的电压为
电阻R2的阻值为
15． 20 串 20
【详解】
[1]小灯泡正常发光时的电阻为
[2][3]根据串并联电路电压的规律，这里需要分压，所以要串联一个电阻，则此电阻两端电压为
所以此电阻的阻值为
16． 3 0.3
【详解】
[1]滑片位于a点时，滑动变阻器接入电路的阻值小，通过滑动变阻器的电流最大，由图乙可知，通过变阻器的最大电流I滑大=0.3A，此时变阻器接入电路中的电阻R滑=10Ω，
因并联电路中各支路两端的电压相等，电源电压等于这时滑动变阻器两端电压。由可得，电源电压
U=U滑=I滑大R滑=0.3A×10Ω=3V
因并联电路中干路电流等于各支路电流之和，所以，通过R的电流
IR=I﹣I滑大=0.5A﹣0.3A=0.2A
[2]当滑动变阻器接入电路中的电阻最大时，由图象可知，通过滑动变阻器的最小电流I滑小=0.1A，因并联电路中各支路独立工作、互不影响，所以，通过R的电流不变，即IR=0.2A，干路最小电流
I总小=I滑小+IR=0.1A+0.2A=0.3A
这时电流表的读数等于干路最小电流。
17． 电压表 20 11分 A
【详解】
（1）[1]由电路图乙知，变阻器R1与定值电阻R2串联在电路中，电压表测变阻器两端的电压，电流表测电路中的电流。由题意知，测试者推动滑块的距离越大，变阻器接入电路中的阻值就越大，仪器的示数就越大，而在这个过程中，据串联电路的分压特点知，变阻器接入的阻值变大，则分去的电压也变大，所以通过电压表可反映被测者的成绩。
（2）[2]要保证各元件安全，则变阻器两端的最大电压为3V，则定值电阻两端的电压
U2=U-U1=6V-3V=3V
据串联电路的分压特点有
R1:R2=U1:U2
即
R1:10Ω=3V:3V
此时变阻器接入电路的阻值
R1=10Ω<15Ω
电路中的电流
那么变阻器接入电路的阻值最大为10Ω时，各元件都安全。此时滑块被推动的距离最大，据题意有
解得，滑块的最大距离
L=20cm
（3）[3]当电流表示数为0.4A时，电路中的总电阻
变阻器接入电路中的阻值
R1′=R总-R2=15Ω-10Ω=5Ω
那么
所以滑块的距离
L1=10cm
所以小周的得分为11分。
（4）[4]设电阻丝的总长度为l，电阻丝总电阻为R，挡板向左移动的距离为x。
A．电压表没挡板右边电阻丝的电压，那么此段电阻丝的阻值
则电压表示数
由此可见，U′与x成正比，表盘上的长度刻度值是均匀的。故A符合题意；
B．图示电压表测挡板右边的电阻丝的电压，即挡板右边的电阻丝接入电路，电阻丝接入电路的阻值
电压表示数
由此可见，U′′与x不成正比，表盘上的长度刻度值不均匀，故B不符合题意；
C．图示挡板左边的电阻丝接入电路，即
电流表测量电路中的电流，则电流表示数
由此可见，I与x不成正比，表盘上的长度刻度值不均匀，故C不符合题意；
D．图示中挡板右边的电阻丝接入电路，即
电流表测量电路中的电流，图示电流表示数
由此可见，I与x不成正比，表盘上的长度刻度值不均匀，故D不符合题意。
故选A。
18． C 小 右 内能 高 截止 大于
【详解】
（1）[1]半导体材料具有环境温度改变电阻随之变化的特点，光敏电阻、热敏电阻和声敏开关利用了半导体的这种随环境光、温度或声音变化引起电阻变化的原理制成的，但白炽灯靠的是普通电阻灯丝热效应制成的，故选C。
（2）[2]根据热敏电阻的特性可知，当热敏电阻区域的温度的降低时其电阻增大，由欧姆定律可知电路中的电流随之减小。
（3）[3]热敏电阻随温度的升高而减小，25°C时的电阻阻值高于20°C时的电阻阻值，由欧姆定律可知25°C时电路中的电流越大，故25°C时指针更偏向右边，因此25°C的刻度应在20°C的右侧。
（4）[4]白炽灯、日光灯管通电后，由于电流的热效应作用，电阻丝会发热升温，因此电能先转化为了内能。
[5]LED灯通电后，电能被直接转换为光能，其几乎不发热，从而减小了电能的损失，而白炽灯、日光灯管都是电能先转化成内能，只有很小一部分转化成了光，因此，LED灯的效率比传统照明灯要高。
（5）[6]由图象甲可知：当该二极管两端的正向电压为0.2V时，二极管中的电流为零，此时二极管处于截止状态。
[7]该发光二极管两端的正向电压为0.5V时，电路中的电流小于正向电压为0.7V时的电流，且I-U曲线的倾斜程度变大，由欧姆定律可知，二极管的电阻逐渐减小，因此0.5V时的电阻大于0.7V时的电阻。
19．（1） 0.2A；（2）20Ω；（3）
【详解】
解：（1）由表格可知，当拉力为0时，滑动变阻器接入电路的电阻为0，此时电路的电流最大
I最大=
（2）拉力为200N时电压表的示数是2.4V，根据串联电路的分压规律得R1的电压
=6V-2.4V=3.6V
电路中的电流
I1===0.12A
此时滑动变阻器接入电路的电阻
R滑==20
（3）如下图可知滑动变阻器始终以最大阻值接入电路，电路中的总电阻不变，所以电流是不变的，由串联分压规律可知，拉力增大时电压表测的滑动变阻器的电压增大，电路图如下：
答：（1）电路的最大电流是0.2A。
（2）若拉力为200N，求此时滑动变阻器接入电路的电阻值20。
（3）改进后的电路图如上图。
20．（1）；（2）；（3）0.45A
【详解】
解：（1）实物电路中，两电阻并联，S2与R2串联只控制R2，S1控制整个电路，电流表接在干路上测干路的电流，根据实物电路画出所对应的电路图，如下所示：
（2）当只闭合开关S1时，电路为R1的简单电路，电流表测电路的电流，电流表的示数为0.3A，由欧姆定律，电阻R1的阻值
（3）当开关S1、S2都闭合时，两电阻并联，电流表测干路的电流，通过电阻R2的电流为
根据并联电路电流的规律，电流表的示数
I=I1+I2=0.3A+0.15A=0.45A
答：（1）对应的电路图见解析；
（2）当只闭合开关S1时，电流表的示数为0.3A，电阻R1的阻值为；
（3）当开关S1、S2都闭合时，电流表的示数为0.45A。
21． 负 520 变小 0.92 2.5~40
【详解】
(1)[1]由图乙可知，热敏电阻R1的阻值随温度升高而变小，即为负温度系数热敏电阻。
[2]在标准大气压下，冰水混合物的温度为0℃，由图乙可知，热敏电阻R1在0℃时的电阻值为520Ω。
(2)[3]测温时，保持R2两端电压为0.20V，即电路中的电流保持不变，而R1的阻值随温度升高而变小，由欧姆定律可知，R1两端的电压逐渐变小
(3)[4]由图乙可知，当温度是20℃时，热敏电阻R1的阻值为
此时电源电压
(4)[5]当电源电压为0.6V时，电路中的总电阻
此时热敏电阻R1的阻值
由图乙可知，此时的温度
当电源电压为1.2V时，电路中的总电阻
此时热敏电阻R1的阻值
由图乙可知，此时的温度
故该热敏电阻温度计测量温度的范围为2.5~40℃。
