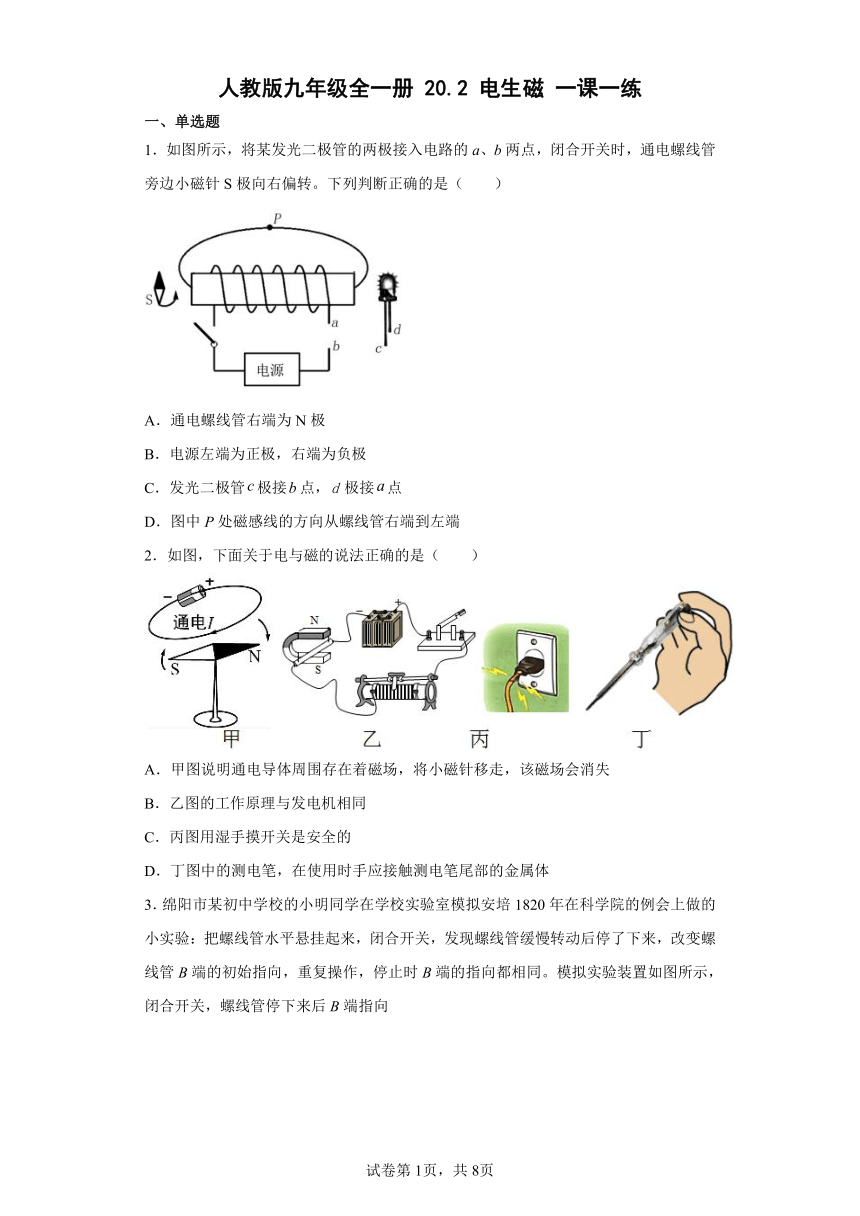

人教版九年级全一册 20.2 电生磁 一课一练
一、单选题
1．如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是（　　）
A．通电螺线管右端为N极
B．电源左端为正极，右端为负极
C．发光二极管极接点，极接点
D．图中P处磁感线的方向从螺线管右端到左端
2．如图，下面关于电与磁的说法正确的是（　　）
A．甲图说明通电导体周围存在着磁场，将小磁针移走，该磁场会消失
B．乙图的工作原理与发电机相同
C．丙图用湿手摸开关是安全的
D．丁图中的测电笔，在使用时手应接触测电笔尾部的金属体

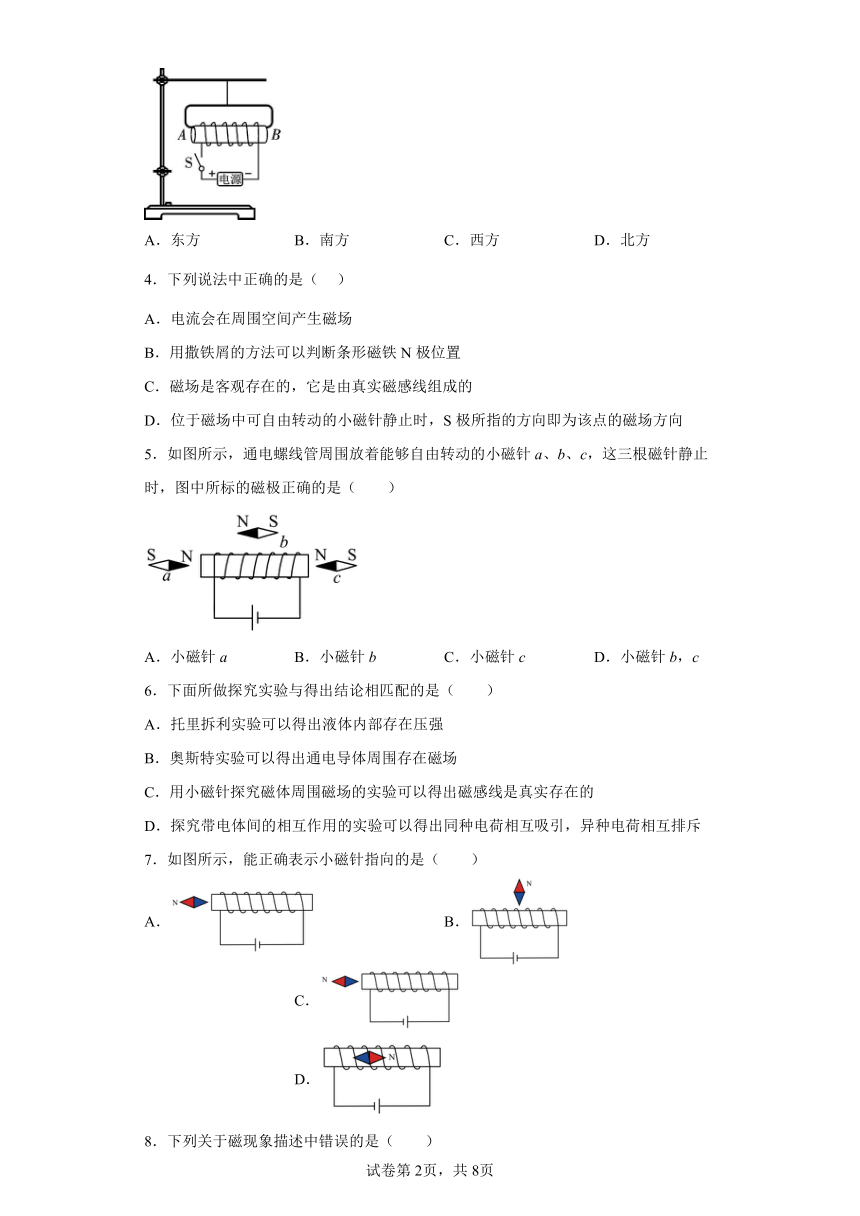

3．绵阳市某初中学校的小明同学在学校实验室模拟安培1820年在科学院的例会上做的小实验：把螺线管水平悬挂起来，闭合开关，发现螺线管缓慢转动后停了下来，改变螺线管B端的初始指向，重复操作，停止时B端的指向都相同。模拟实验装置如图所示，闭合开关，螺线管停下来后B端指向
A．东方 B．南方 C．西方 D．北方
4．下列说法中正确的是（ ）
A．电流会在周围空间产生磁场
B．用撒铁屑的方法可以判断条形磁铁N极位置
C．磁场是客观存在的，它是由真实磁感线组成的
D．位于磁场中可自由转动的小磁针静止时，S极所指的方向即为该点的磁场方向
5．如图所示，通电螺线管周围放着能够自由转动的小磁针a、b、c，这三根磁针静止时，图中所标的磁极正确的是（　　）
A．小磁针a B．小磁针b C．小磁针c D．小磁针b，c
6．下面所做探究实验与得出结论相匹配的是（　　）
A．托里拆利实验可以得出液体内部存在压强
B．奥斯特实验可以得出通电导体周围存在磁场
C．用小磁针探究磁体周围磁场的实验可以得出磁感线是真实存在的
D．探究带电体间的相互作用的实验可以得出同种电荷相互吸引，异种电荷相互排斥
7．如图所示，能正确表示小磁针指向的是（　　）
A． B． C． D．
8．下列关于磁现象描述中错误的是（　　）
A．磁体周围的磁场是真实存在的 B．地面上的指南针N极总是指向地理的南极
C．通电导体周围存在磁场 D．磁感线是为了描述磁场而引入的假想曲线
9．如图所示，静止于光滑水平面的小车上放有一条形磁铁，左侧有一电磁铁，闭合开关，下列判断正确的是（　　）
A．小车向左运动
B．只将滑片P向右移动，电磁铁磁性不变
C．电磁铁右端为N极
D．只将电源正负极交换，电磁铁磁性增强
10．如图所示，通电螺线管附近放一小磁针，黑色一端表示小磁针N极。静止后小磁针指向正确的是（　　）
A． B．
C． D．
11．下列四种电器中，利用电流热效应工作的是（　　）
A．电饭锅 B．电风扇
C．洗衣机 D．电视机

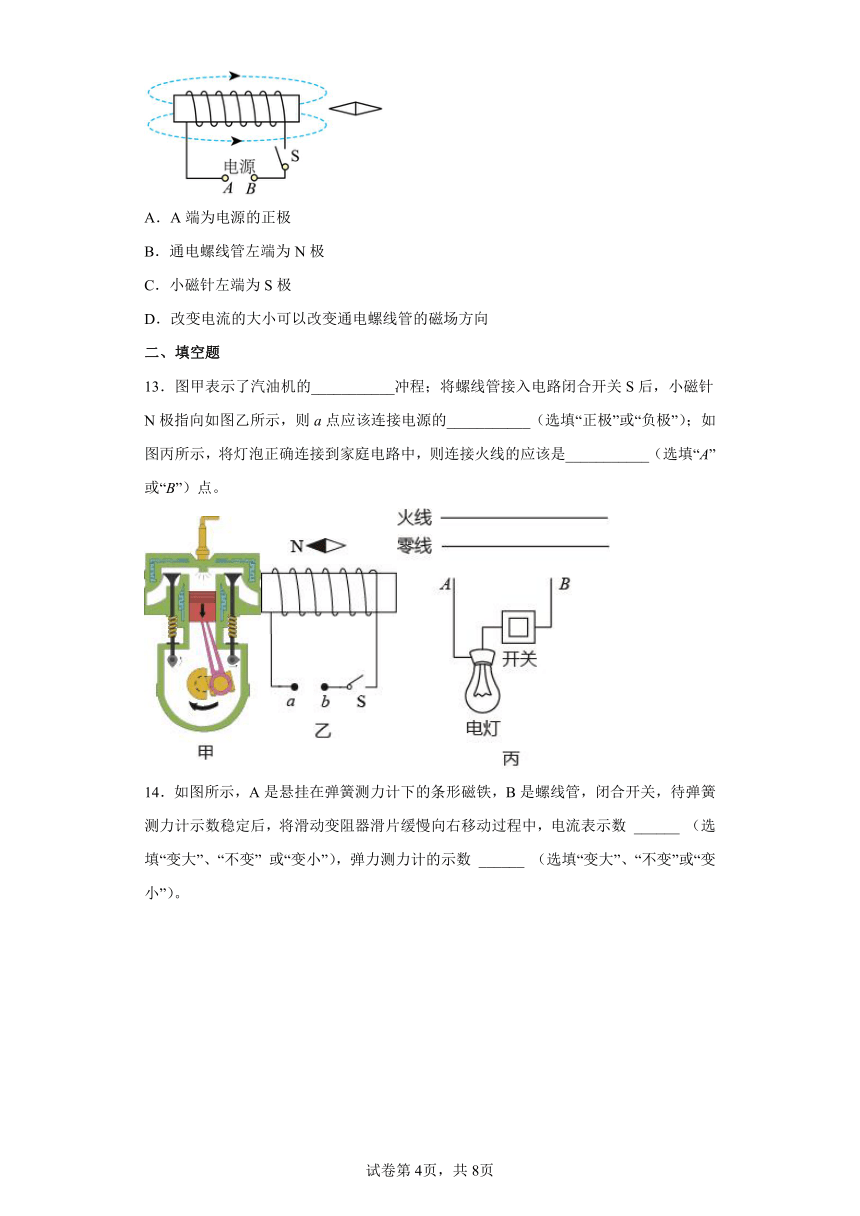

12．通电螺线管周围的磁感线如图所示，则下列说法正确的是（　　）
A．A端为电源的正极
B．通电螺线管左端为N极
C．小磁针左端为S极
D．改变电流的大小可以改变通电螺线管的磁场方向
二、填空题
13．图甲表示了汽油机的___________冲程；将螺线管接入电路闭合开关S后，小磁针N极指向如图乙所示，则a点应该连接电源的___________（选填“正极”或“负极”）；如图丙所示，将灯泡正确连接到家庭电路中，则连接火线的应该是___________（选填“A”或“B”）点。
14．如图所示，A是悬挂在弹簧测力计下的条形磁铁，B是螺线管，闭合开关，待弹簧测力计示数稳定后，将滑动变阻器滑片缓慢向右移动过程中，电流表示数 ______ （选填“变大”、“不变” 或“变小”），弹力测力计的示数 ______ （选填“变大”、“不变”或“变小”）。
15．（1）如图甲所示，电能表的示数为______kW·h；
（2）根据图乙中通电螺线管中的电流方向，可以判断出通电螺线管的左端是______极。（选填“N”或“S”）
16．（1）如图所示，在螺线管上方用弹簧悬挂一根条形磁体。闭合开关S后，螺线管中磁感线的方向如图所示，则弹簧的伸长量______（选填“增大”或“减小”）。
（2）在图中括号内标出电源的极性______。
三、综合题
17．如图－1为某校物理小组设计的具有加热和保温功能的电热器内部简化电路．Rt为热敏电阻，阻值随温度升高而减小．R1、R2、R3均为电热丝，且R1＝R2＝400Ω．闭合开关S1、S2，电热器开始加热．
（1）控制电路中，电磁铁的上端是_____极．
（2）加热时，动触点与上方静触点b、c接通，工作电路的总功率是多少？_____
（3）电磁铁对衔铁的吸引力F与控制电路中电流I的关系如图－2所示．当电磁铁对衔铁的吸引力为1N时，动触点a与下方静触点d接通，进入保温状态，此时热敏电阻Rt的阻值是多少？_____（电磁铁线圈电阻不计）
（4）保温状态下，R1的功率为64W，则工作电路30s消耗的电能是多少？_____
18．（1）根据图中通电螺线管，在磁感线上标出方向，并标出电源的右侧小磁针的N、S极．
( )
（2）如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂.请在图中作出F2的力臂L2及力F1.
( )
（3）图中被测物体的外直径是 _____ cm．
19．磁流体是一种新型的功能材料，当周围存在磁场时，磁流体就会“变身”成磁感线的形状，如图甲是在一杯水中放置一些磁流体，在杯子左、右两侧分别放置螺线管B和永磁体A，给螺线管B通电后靠近杯子，出现了如图甲所示的情景，图乙为其简化图，请在图乙中画出：
（1）电源右端的极性；
（2）永磁体A右端的磁极；
（3）磁流体所模拟出的磁感线的方向。
20．医生对病人进行脑部手术时，需要将体温降至合适的温度．准备手术之前，病人的心肺功能开始由心肺机取代．
（1）心肺机的一个功能是用“电动泵”替代心脏博动，推动血液循环，原理如图所示．将线圈ab缠绕并固定在活塞一端，利用其与固定磁铁之间的相对运动，带动电动泵中的活塞，使血液定向流动；阀门K1、K2都只能单向开启，反向则封闭管路．当线圈中的电流从a流向b时，线圈的左端为_____（选填“N”或“S”）极，活塞将向右运动，“动力泵”处于_____（选填“抽血”或“送血”）状态．
（2）心肺机的另一个功能是用“热交换器”进行热量交换，通过血液循环调节体温．经监测，病人体温由17℃上升至正常体温37℃历时1h．在这段时间内，假设人体所需热量完全由热交换器提供，且不计人体散热，试求人体需从“热交换器”吸收的热量_______．【设病人质量为60kg，人体比热容与水相当为c＝4.2×103J/（kg ℃）】
（3）正常人在静息状态下，每分钟人体心脏能以1.6×105Pa的平均压强将体积6000mL的血液压出心脏，送往人体各部位．求此状态下“电动泵”替代心脏推动血液循环的输出功率________．
21．（1）根据图中通电螺线管中的电流方向，可以判断螺线管左端为_________极。
（2）如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力。图中线段AB与力F的作用线在一条直线上，且、。线段_________表示力F的力臂。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
A．根据同名磁极相互排斥，异名磁极相互吸引可知，通电螺线管的左端为N极，右端为S极，故A错误；
B．根据安培定则可知，当通电螺线管的左端为N极时，螺线管上的电流方向向上，因为电流是从电源正极流出的，所以电源右端为正极，左端为负极，故B错误；
C．发光二极管具有单向导电性，只有电流从长针进短针出时，二极管才发光，所以发光二极管极接点，极接点，故C正确；
D．磁感线的方向是从N极到S极，所以图中P处磁感线的方向从螺线管左端到右端，故D错误。
故选C。
2．D
【详解】
A．通电导体周围的磁场，与小磁针无关，将小磁针移走，磁场不会消失，故A错误；
B．乙图是通电导体在磁场中受到力的作用，与电动机工作原理相同，故B错误；
C．用湿手摸开关可能会触电，是危险的，故C错误；
D．测电笔在使用时手应接触测电笔尾部的金属体，不可接触笔尖金属体，故D正确。
故选D。
3．D
【详解】
根据图示的螺线管线圈的绕向和螺线管中电流的方向，利用安培定则可以确定螺线管的B端为N极，A端为S极；在地磁场的作用下，螺线管将会发生转动，螺线管的S极（A）指向南，螺线管的N极（B端）指向北。
故选D。
4．A
【详解】
A．奥斯特实验说明了通电导线周围存在着磁场，故A正确；
B．用撒铁屑的方法可以模拟磁感线，但它无法显示磁场的方向，故B错误；
C．磁体周围存在着磁场；磁感线是为了描述磁场的性质而引入的，是不存在的，故C错误；
D．在磁场中，小磁针静止时N极所指的方向为该点的磁场方向，故D错误。
故选A。
5．C
【详解】
如图，电流从螺线管左端注入，根据安培定律，右手四指顺着电流方向握住螺线管，大拇指所指的方向为N极，即螺线管左端为N极，右端为S极，由磁极间相互作用的规律，小磁针a的右端为S极，小磁针b的左端为S极，小磁针c的左端为N极，故ABD错误，C正确。
故选C。
6．B
【详解】
A．托里拆利最早精确地测出了大气压的值，不是液体的压强，故A不符合题意；
B．奥斯特实验说明通电导体周围存在磁场，故B符合题意；
C．磁感线是理想化的物理模型，磁感线实际上并不存在，故C不符合题意；
D．根据带电体间的相互作用的实验可以得出同种电荷相互排斥，异种电荷相互吸引，故D不符合题意。
故选B。
7．C
【详解】
A．电流从左端流入，右端流出，根据安培定则可知，通电螺线管的右端为N极，左端为S极，根据异名磁极相互吸引，可知小磁针N极指向错误，故A不符合题意；
B．电流从左端流入，右端流出，根据安培定则可知，通电螺线管的右端为N极，左端为S极，根据异名磁极相互吸引，可知小磁针N极指向错误，故B不符合题意；
C．电流从右端流入，左端流出，根据安培定则可知，通电螺线管的左端为N极，右端为S极，根据异名磁极相互吸引，可知小磁针N极指向正确，故C符合题意；
D．电流从右端流入，左端流出，根据安培定则可知，通电螺线管的左端为N极，右端为S极，小磁针在螺线管的内部，则小磁针的N极指向左端，故D不符合题意。
故选C。
8．B
【详解】
A．磁体周围存在磁场，磁场是真实存在的，故A正确，不符合题意；
B．地球是一个大磁体，地磁的南北极与地理的南北极相反，所以指南针静止时，指南针的N极指向地磁的南极即地理的北极，故B错误，符合题意；
C．根据奥斯特实验即电流的磁效应可知，通电导体周围存在着磁场，故C正确，不符合题意；
D．磁感线是为了形象描述磁场的分布引入的物理模型，是虚拟的封闭曲线，故D正确，不符合题意。
故选B。
9．A
【详解】
AC．电流从电源的正极流出，根据安培定则可知，通电螺线管的左端是N极，右端为S极，小车上的磁铁左端为N极，异名磁极相互吸引，小车受到了一个向左的吸引力，小车就会向左运动，故A正确，C错误；
B．滑片P向右移动，滑动变阻器连入电路的电阻增大，电源电压不变，电流减小。在线圈匝数和铁芯不变时，电流减小，电磁铁的磁性减弱，故B错误；
D．把电源的正负极对调，可以改变电磁铁的极性，但不能改变磁性强弱，故D错误。
故选A。
10．C
【详解】
根据右手螺旋定则，右手握住螺线管，四指弯曲且与螺线管中电流方向一致，则大拇指指向通电螺线管的左端为N极，右端为S极；由“同名磁极相互排斥，异名磁极相互吸引”可知：
A．图中小磁针静止时，右端应该为S极，左端为N极，故A错误；
B．图中小磁针静止时，左端应该为N极，右端为S极，故B错误；
C．图中小磁针静止时，左端应该为S极，右端为N极，故C正确；
D．图中小磁针静止时，左端应该为S极，右端为N极，故D错误。
故选C。
11．A
【详解】
A．电饭锅是把电能转化为热能的，利用了电流的热效应，故A正确；
B．电风扇是利用电动机带动它转动，把电能转化为机械能，利用了电流的磁效应，故B错误；
C．洗衣机是利用电动机来带动它工作，因此它是利用了电流的磁效应，故C错误；
D．电视机是利用了电流的磁效应，故D错误。
故选A。
12．B
【详解】
AB．由图可知，磁感线是从螺线管的左侧出来的，则左侧为N极，右侧为S极，根据安培定则，用右手握住螺线管，大拇指指向左侧，四指环绕的方向即电流方向，看得见的这一侧螺线管中电流的方向是向上的，即电源的B端为正极，故A错误，B正确；
C．异名磁极相互吸引，所以小磁针的左端为N极，右端为S极，故C错误；
D．磁场的方向与电流的大小无关，改变电流的大小只能改变螺线管的磁场强弱，不会改变通电螺线管的磁场方向，故D错误。
故选C。
13． 做功 正极 B
【详解】
[1]图甲中，两个汽门都关闭，活塞向下运动，所以是汽油机的做功冲程。
[2]由图乙知，小磁针的N极指向左端，则通电螺线管的S极在左端，据安培定则知，电流由螺线管的左端流入，右端流出，所以a点接的是电源的正极。
[3]在家庭电路中，控制灯泡的开关应连接在火线与灯泡之间，所以连接火线的应该是B点。
14． 变大 变小
【详解】
[1][2]电流从螺线管的下端流入，由安培定则可知螺线管的上端为N极，螺线管与条形磁铁之间相对的磁极为同名磁极，相互排斥，当滑片向右移动时，滑动变阻器接入电阻变小，总电阻变小，则由欧姆定律可知电路中电流增大，即电流表的示数变大，螺线管的磁性增强，螺线管与磁铁之间的斥力增大，因此弹簧测力计示数变小。
15． 2020.1 N
【详解】
[1]电能表最后一位为小数位，由甲图可知电能表的示数为2020.1 kW·h。
[2]由图乙可知，电流从螺线管右端流入，左端流出，根据右手螺旋定则可知通电螺线管的左端是N极，右端为S极。
16． 减小
【详解】
（1）[1]磁感线方向从N极到S极，故通电螺线管的上端N极，同名磁极相排斥，故闭合开关S后，弹簧的伸长量减小。
（2）[2]由右手螺旋定则可知，螺线管正面的电流方向从左往右，故电源右端是正极。
17． N 242W 30Ω 2640J
【详解】
（1）．根据右手螺旋定则，右手四指弯曲顺着电流方向握住螺线管，则大拇指向上，可判断出电磁铁的上端为N极；
（2）．当电热器加热时，动触点与上方静触点b、c接通，此时R1与R2并联，根据可得，R1和R2工作时的功率：
，
所以加热时，工作电路的总功率P并＝P1+P2＝121W+121W＝242W；
（3）．由图－2可知，当电磁铁对衔铁的吸引力为1N时，控制电路中的电流I＝0.2A，根据可得：
此时热敏电阻的阻值：；
（4）．电热器处于保温状态时，动触点a与下方静触点d接通，此时R1与R3串联，根据P＝I2R可得：
，
工作电路30s消耗的电能：
W＝UI保温t＝220V×0.4A×30s＝2640J．
18． 1.70
【详解】
（1）电流从螺线管的左端流入右端流出，结合线圈绕向，利用安培定则可以确定螺线管的右端为N极，左端为S极．磁感线的方向是：在磁体的外部从N极出发，回到S极．由于螺线管的左端为S极，由此可以确定磁感线的方向是向左的．根据异名磁极相互吸引可以确定与螺线管右端N极靠近的是小磁针的S极，则小磁针的左端为S极，右端为N极．如图所示：
（2）从支点O到F2作用线的距离，即为L2，过L1的上端作L1的垂线，交杠杆于一点，即为F1的作用点，F1的方向向上，如图所示：
（3）刻度尺是从10.00cm这个整刻线开始测起的，分度值是1mm，物体的外直径等于11.70cm-10.00cm=1.70cm．
19．
【详解】
（1）螺线管的右侧为N极，根据安培定则可知，电流从螺线管的右端流入，左端流出，故电源右端为正极；
（2）（3）磁感线是从磁体的N极出来回到磁体的S极的，故永磁体A的左端为S极，右端为N极。如图所示
20． N 送血 5.04×106J 16W
【详解】
（1）当线圈中的电流从a流向b时，由安培定则可知，线圈的左端为N极，与磁铁N极相排斥，活塞在排斥力的作用下将向右运动；此时阀门K1打开，K2关闭，“动力泵”处于送血状态．
（2）人体吸收的热量：
Q＝cm（t﹣t0）＝4.2×103J/（kg ℃）×60kg×（37℃﹣17℃）＝5.04×106J，
（3）心脏每分钟做的功：
W＝FL＝pSL＝pV＝1.6×105Pa×6000×10﹣6m3＝960J，
心脏的平均功率：．
21． S OA
【详解】
（1）[1]根据右手安培定则，四指的方向为电流的方向，大拇指的方向为N极，故右端为N极，左端为S极。
（2）[2]力臂是支点到作用线的距离，故过O点做力F的垂线，，故力F的力臂为 OA。
