苏科版九年级上册第十三章电路初探 单元练习（有解析）

苏科版九年级上册 第十三章 电路初探
一、单选题

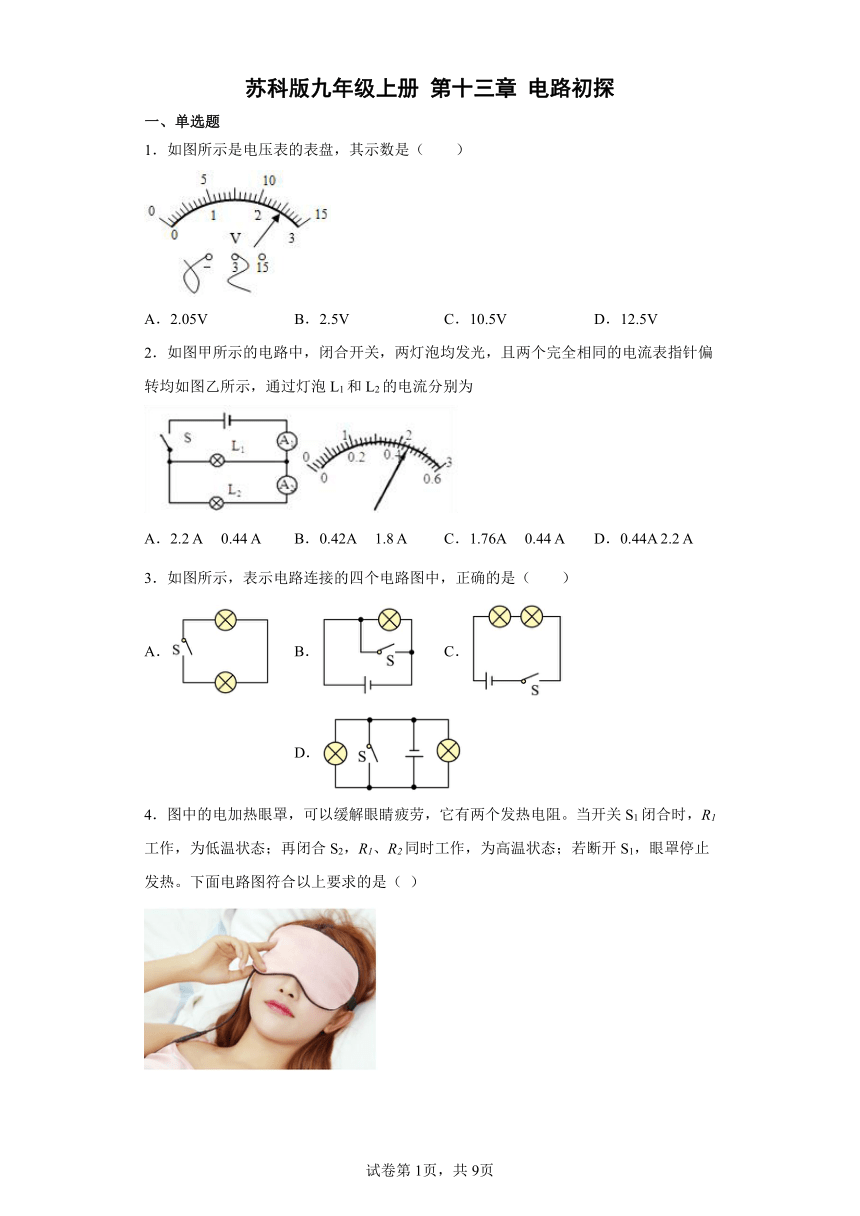

1．如图所示是电压表的表盘，其示数是（　　）
A．2.05V B．2.5V C．10.5V D．12.5V
2．如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为
A．2.2 A 0.44 A B．0.42A 1.8 A C．1.76A 0.44 A D．0.44A 2.2 A
3．如图所示，表示电路连接的四个电路图中，正确的是（　　）
A． B． C． D．

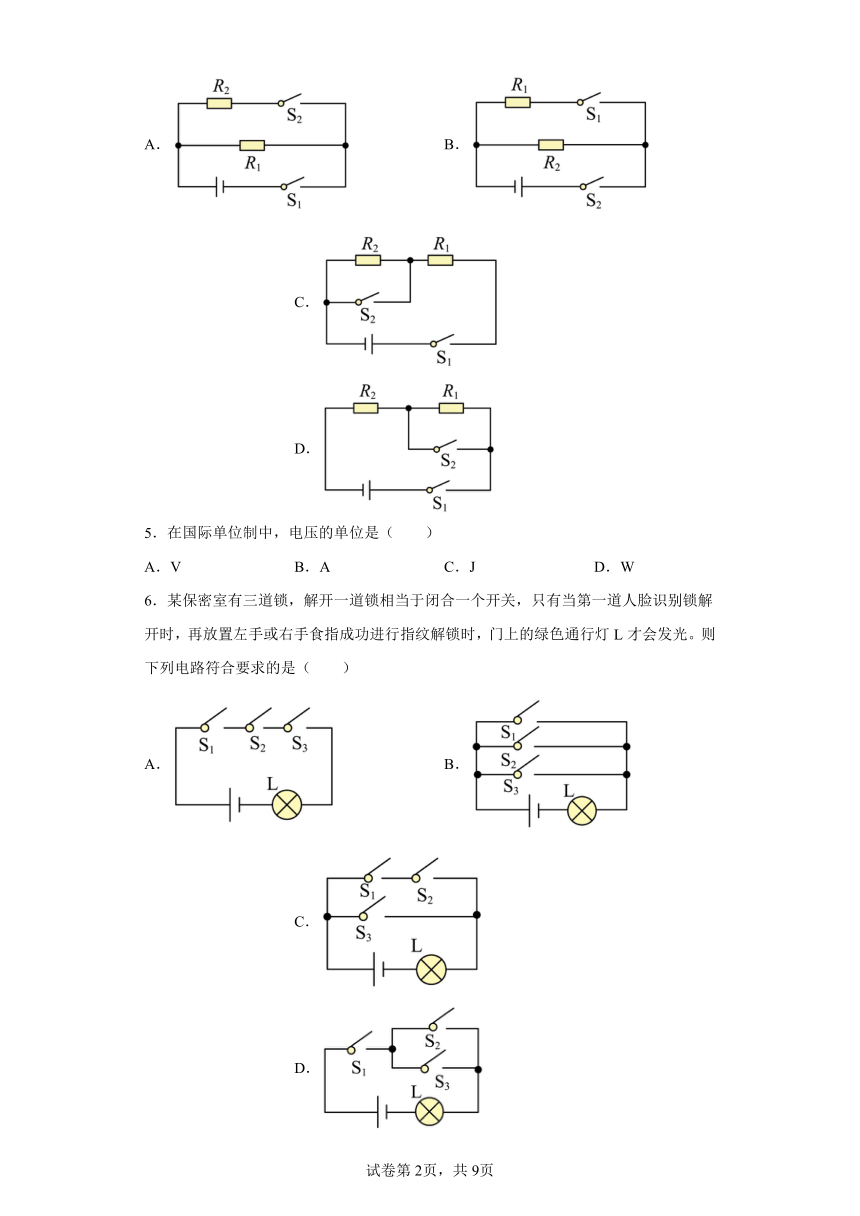

4．图中的电加热眼罩，可以缓解眼睛疲劳，它有两个发热电阻。当开关S1闭合时，R1工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。下面电路图符合以上要求的是（ ）
A． B． C． D．
5．在国际单位制中，电压的单位是（　　）
A．V B．A C．J D．W
6．某保密室有三道锁，解开一道锁相当于闭合一个开关，只有当第一道人脸识别锁解开时，再放置左手或右手食指成功进行指纹解锁时，门上的绿色通行灯L才会发光。则下列电路符合要求的是（　　）
A． B． C． D．

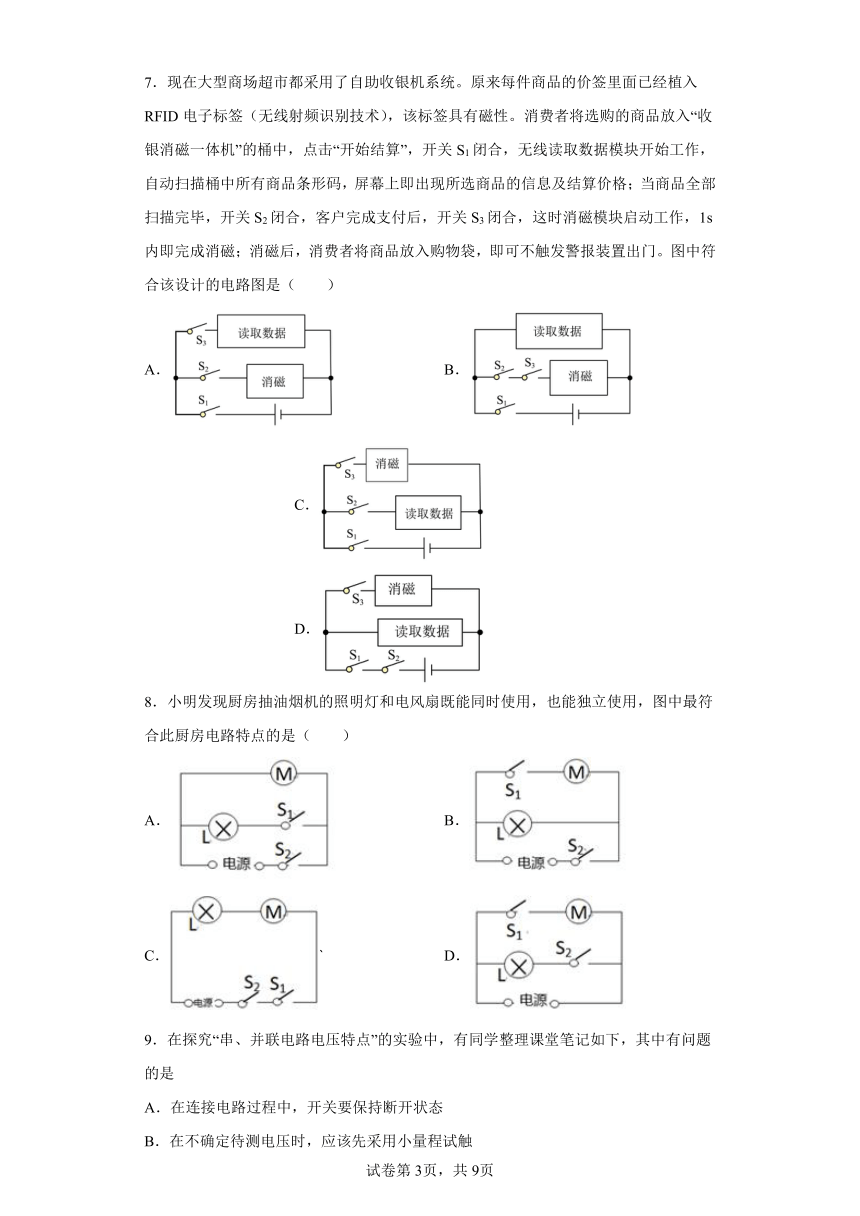

7．现在大型商场超市都采用了自助收银机系统。原来每件商品的价签里面已经植入RFID电子标签（无线射频识别技术），该标签具有磁性。消费者将选购的商品放入“收银消磁一体机”的桶中，点击“开始结算”，开关S1闭合，无线读取数据模块开始工作，自动扫描桶中所有商品条形码，屏幕上即出现所选商品的信息及结算价格；当商品全部扫描完毕，开关S2闭合，客户完成支付后，开关S3闭合，这时消磁模块启动工作，1s内即完成消磁；消磁后，消费者将商品放入购物袋，即可不触发警报装置出门。图中符合该设计的电路图是（　　）
A． B． C． D．
8．小明发现厨房抽油烟机的照明灯和电风扇既能同时使用，也能独立使用，图中最符合此厨房电路特点的是（　　）
A． B．
C．` D．
9．在探究“串、并联电路电压特点”的实验中，有同学整理课堂笔记如下，其中有问题的是
A．在连接电路过程中，开关要保持断开状态
B．在不确定待测电压时，应该先采用小量程试触
C．测量时，应该尽量选取不同规格的灯泡多次实验
D．电压表应该与待测用电器并联

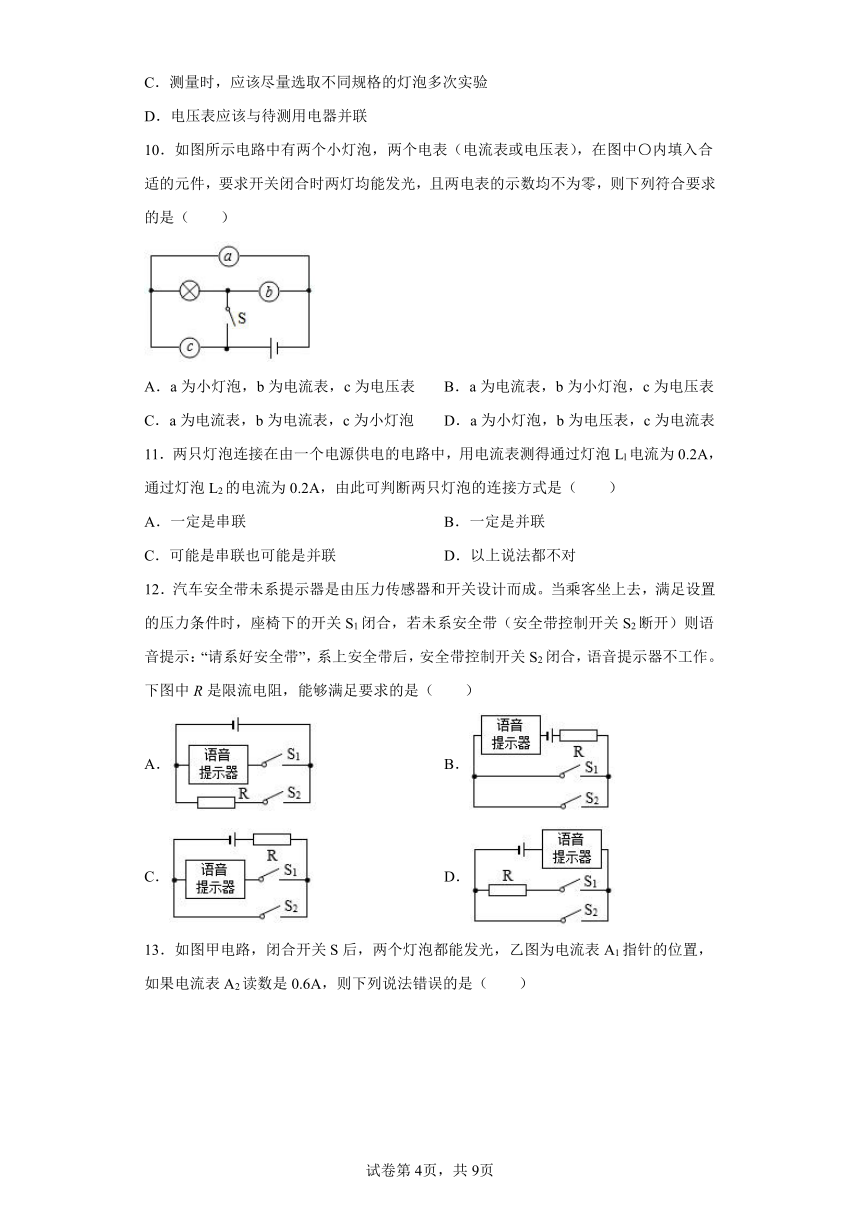

10．如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中〇内填入合适的元件，要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是（　　）
A．a为小灯泡，b为电流表，c为电压表 B．a为电流表，b为小灯泡，c为电压表
C．a为电流表，b为电流表，c为小灯泡 D．a为小灯泡，b为电压表，c为电流表
11．两只灯泡连接在由一个电源供电的电路中，用电流表测得通过灯泡Ll电流为0.2A，通过灯泡L2的电流为0.2A，由此可判断两只灯泡的连接方式是（　　）
A．一定是串联 B．一定是并联
C．可能是串联也可能是并联 D．以上说法都不对
12．汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）则语音提示：“请系好安全带”，系上安全带后，安全带控制开关S2闭合，语音提示器不工作。下图中R是限流电阻，能够满足要求的是（　　）
A． B．
C． D．

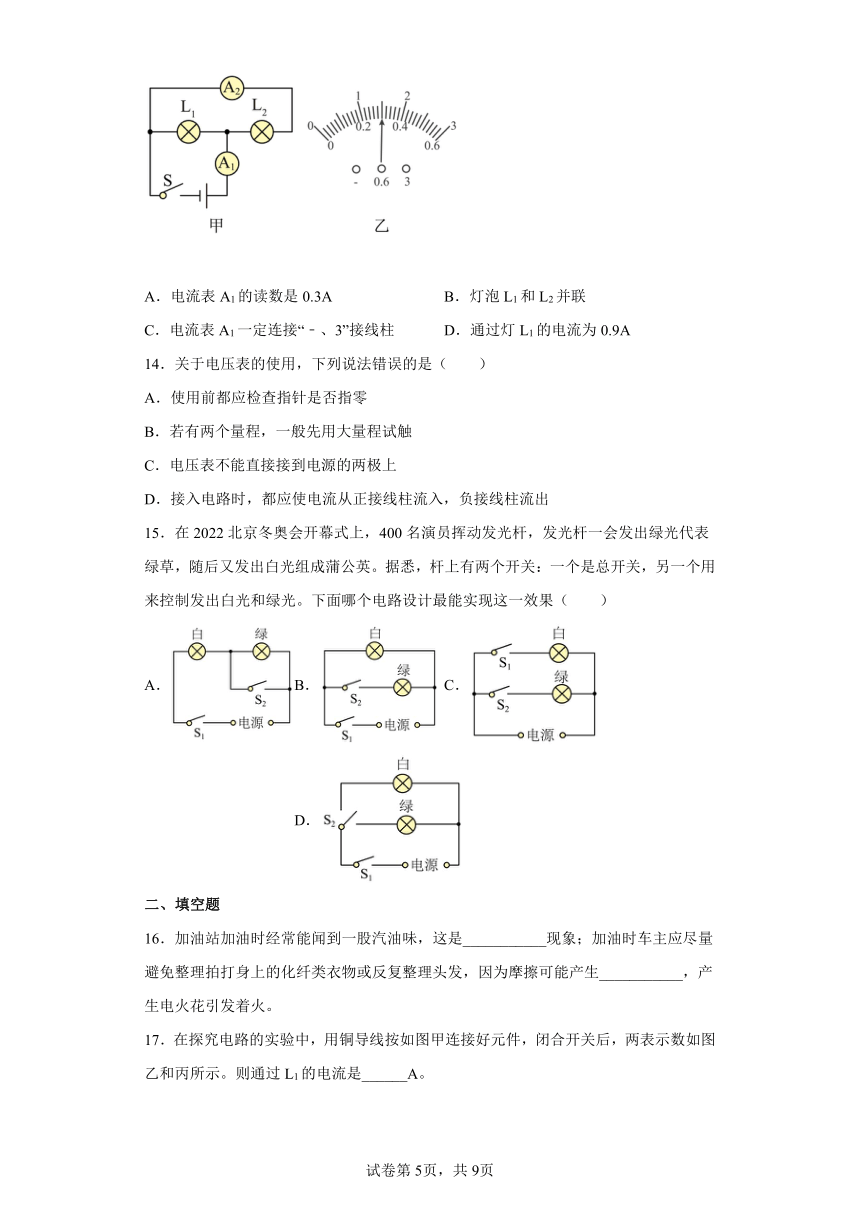

13．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（　　）
A．电流表A1的读数是0.3A B．灯泡L1和L2并联
C．电流表A1一定连接“﹣、3”接线柱 D．通过灯L1的电流为0.9A
14．关于电压表的使用，下列说法错误的是（　　）
A．使用前都应检查指针是否指零
B．若有两个量程，一般先用大量程试触
C．电压表不能直接接到电源的两极上
D．接入电路时，都应使电流从正接线柱流入，负接线柱流出
15．在2022北京冬奥会开幕式上，400名演员挥动发光杆，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英。据悉，杆上有两个开关：一个是总开关，另一个用来控制发出白光和绿光。下面哪个电路设计最能实现这一效果（　　）
A． B． C． D．
二、填空题
16．加油站加油时经常能闻到一股汽油味，这是___________现象；加油时车主应尽量避免整理拍打身上的化纤类衣物或反复整理头发，因为摩擦可能产生___________，产生电火花引发着火。
17．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图乙和丙所示。则通过L1的电流是______A。
18．如图所示电路中，小灯泡L和定值电阻R的连接方式是______联，电压表测的是______两端电压。
19．如图所示，导体中有电流的是_______图（选填“a”或“b”），该图中电流的方向是_______（选填“从左至右”或“从右至左”）。
20．如图甲所示的电路中，当闭合开关后，两个电压表的指针均如图乙所示，则R1两端的电压为_____V；通过R1、R2的电流相比是________（选填“R1”、“R2”或“一样”）大；当开关断开时，电压表V2示数为_______V。
三、综合题
21．如图（a）所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为如图（b）所示，则：
（1）电压表V1和V2的示数分别为________V，________V；
（2）求L2两端的电压________；
（3）若将L1和L2改接为如图（c）所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，求此时L2两端的电压________。
22．在图所示电路，电源电压保持不变。闭合开关S，电路正常工作，一段时间后，灯L熄灭。若电路中仅有一处故障，且只发生在电阻R或灯L上。为了能同时检测电路中所有可能的故障，有以下方案可选：
a.用与L规格相同且完好的灯L0替换灯L
b.用与R阻值相同且完好的灯L0替换电阻R
c.将电流表串联在电路中，电压表并联在电阻R两端
以上方案中可行的是______。选择一种可行方案操作后，写出观察到的现象（或各电表示数有无）及相对应的故障：______。
23．“页岩气”是指附存于有机质泥页岩及其夹层中，以吸附和游离状态为主要存在方式的非常规天然气，其中甲烷的含量为，是种清洁高效的能源资源和化工原料，主要用于居民燃气、城市供热、发电、汽车燃料和化工生产等，用途广泛。我国“页岩气”可采储量大，正在大力发展开采技术。“页岩气”生产过程中一般无需排水，生产周期长，一般为30年年，勘探开发成功率高，具有较高的工业经济价值。，甲烷的热值取
（1）“页岩气”的主要成分是______；
（2）日常生活中常对天然气采用的______方式液化成液态后储存在罐中。运输天然气的罐车常常连接一根铁链接地，这样可以将运输过程因摩擦起电而使罐体带上的正电中和掉，防止火灾发生。摩擦起电过程中罐体是______（选填“得到”或“失去”）电子；中和过程中，其电流方向是______（选填“罐体到大地”或“大地到罐体”）；
（3）若“页岩气”中甲烷占，则的“页岩气”中甲烷完全燃烧放出的热量，在一标准大气压下，至多可以将质量为______ kg温度为的水加热至沸腾。
24．在图甲中，闭合开关后，A1数为0.4A，A2数如图乙所示。
（1）试根据图甲将图丙中的实物用铅笔画线表示导线连接起来。( )
（2）求：
①通过L2的电流I2.；( )
②通过L1的电流I1。( )
25．如图甲所示电路，V1、V2是两只相同的电表。当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，均为图乙所示，指针刚好对准刻度线位置。
（1）图甲中，通过两灯泡的电流 ________；图丙中，两灯泡两端的电压 ___________；（均选填“相等”或“不相等”）
（2）求图甲中灯泡L1和L2两端的电压及电源电压；( )
（3）若将灯泡L1和L2改接为图丙所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A2的示数为1.5A．电流表A1的示数为1.2A，求此时分别通过灯L1和L2的电流。( )
26．在研究串联电路电流关系时，小军和小红连接了如图所示的电路，闭合开关S后，他们观察到电流表有示数，小灯泡L1发光，小灯泡L2不发光。
（1）小军提出了几个不同的猜想：
①灯泡L2断路 ②灯泡L2短路 ③灯泡L2完好，但因为电流太小无法发光或发光不明显。你认为猜想______是错误的（填序号），请说出你的理由：______
（2）小红猜想：电流从电源正极流出，流过小灯泡L1后就全部耗尽了，从小灯泡L1后到电源负极不再有电流流过。请你只利用图中的器材设计实验验证她的猜想是否正确。请画出实验电路图______，写出实验步骤和判断小红的猜想是否正确的依据。______
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
由图示知，电压表所选量程为0~3V，对应的分度值为0.1V，示数为2.5V，故ACD不符合题意B符合题意。
故选B。
2．C
【详解】
如图电路可知，电流表A1测量干路电流，所以选择的量程是0～3A，分度值为0.1A，则电流表A1的示数为I总=2.2A，即干路电流为2.2A；
电流表A2测量支路电流，所以选择的量程是0～0.6A，分度值是0.02A，所以电流表的示数为I2=0.44A，即通过灯L2的电流为0.44A；
并联时干路电流等于支路电流之和，所以通过灯L1的电流大小为：
．
故选C．
【点睛】
解题的关键是明白电压表指针位置相同时，说明使用了两个量程，并能根据电路图确定分别测量哪部分的电流，分清楚哪个电流大，哪个电流小，则题目可解．
3．C
【详解】
A．图中没有电源，故A错误；
B．开关闭合后电源短路，故B错误；
C．一个完整的电路，要有开关，用电器和电源，组成一个通路，故C正确；
D．开关闭合后，电源短路，故D错误。
故选C。
4．A
【详解】
由题意可知，R1、R2应并联，开关S1位于干路，开关S2位于R2支路；
A．由该电路图可知，开关S1闭合时，只有R1工作，电路的总电阻最大，总功率最小，为低温状态；再闭合S2后，R1、R2并联同时工作，电路的总电阻最小，总功率最大，为高温状态；若断开S1，电路断路，眼罩停止发热，故A符合题意；
B．由该电路图可知，开关S2闭合时，只有R2工作，再闭合S1后，R1与R2同时工作，故B不符合题意；
C．由该电路图可知，开关S1闭合时，R1与R2同时工作，再闭合S2后，只有R1工作，故C不符合题意；
D．由该电路图可知，开关S1闭合时，R1与R2同时工作，再闭合S2后，只有R2工作，故D不符合题意。
故选A。
5．A
【详解】
A．V是电压的基本单位，故A符合题意；
B．A是电流的基本单位，故B不符合题意；
C．J是功和各种能量的基本单位，故C不符合题意；
D．W是功率的基本单位，故D不符合题意。
故选A。
6．D
【详解】
由题意可知，解开一道锁相当于闭合一个开关，只有当第一道人脸识别锁解开时，再放置左手或右手食指成功进行指纹解锁时，门上的绿色通行灯L才会发光，说明两个指纹锁并联后再与人脸识别锁串联在电路，故D符合题意。
故选D。
7．B
【详解】
读取数据和消磁是独立的工作的，故为并联，开关S3闭合，这时消磁模块启动工作，说明开关S3与消磁是串联。
A．如图所示，当开关S1闭合，S3闭合才能读取数据，S2闭合才能消磁，与题意不符，故A不符合题意；
B．点击“开始结算”，开关S1闭合，读取数据直接开始工作，读取完毕，支付后S3关闭，消磁才启动，与题意相符，故B符合题意；
C．需要将开关S2闭合后才能读取数据，与开关S1闭合，无线读取数据模块开始工作相矛盾，故C不符合题意；
D．需要同时闭合S1和S2，读取数据才工作，与开关S1闭合，无线读取数据模块开始工作相矛盾，故D不符合题意。
故选B。
8．D
【详解】
因为抽油烟机的照明灯和电风扇既能同时使用，也能独立使用，说明照明灯和电风扇是并联的，且均有开关单独控制。故ABC不符合题意，D符合题意。
故选D。
9．B
【详解】
A. 为保证电路安全，连接电路时应断开开关，故A正确；B. 在不确定待测电压时，应该先采用大量程试触，故B错；C. 测量时，应该尽量选取不同规格的灯泡进行实验，故C正确；D. 电压表应与被测电路并联，故D正确．故选B.
【点睛】
探究串并联电路电压特点，应使用不同规格的器材进行多次实验；连接电路时应断开开关，电压表应与被测电路并联；在不知所测电压大小时，应用试触法确定电压表量程．
10．B
【详解】
A．a为小灯泡，b为电流表，c为电压表，开关闭合后，b接在了电源的两端，电源短路，故A错误；
B．a为电流表，b为小灯泡，c为电压表，开关闭合后，该电路为并联电路，电压表测量电源的电压，电流表测量灯泡L1的电流，两盏灯都发光，故B正确；
C．a为电流表，b为电流表，c为小灯泡，开关闭合后，b接在了电源的两端，电源短路，故C错误；
D．a为小灯泡，b为电压表，c为电流表，开关闭合后，c表会把灯泡L1短路，只有灯泡L2发光，故D错误。
故选B。
11．C
【详解】
当两只灯泡串联时，因为串联电路的电流处处相等，所以通过两个灯泡的电流相等；当两只灯泡并联时，如果两个灯泡的规格相同，通过两只灯泡的电流也相等；所以这两个灯泡可能是串联也可能是并联。
故选C。
12．C
【详解】
当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带，即安全带控制开关S2断开，则语音提示：“请系好安全带”；系上安全带后，安全带控制开关S2闭合，语音提示器不工作，则将语音提示器短路了，故C选项对应电路图符合题意。
故选C。
13．A
【详解】
由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和A2，所以两灯并联，电流表A1测干路电流，电流表A2测L2的电流；因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A；由图乙知，电流表A1应选择0～3A的量程，连接“﹣、3”接线柱，A1读数为1.5A，通过L1的电流为
综上所述，A错误，符合题意；BCD正确，不符合题意。
故选A。
14．C
电压表的使用规则是：①并联在电路中；②正接线柱靠近电源的正极，负接线柱靠近电源的负极；③所测电压不能超过电压表的量程。
【详解】
A．使用前应校零，说法正确；
B．为读数准确和保护电表，应该先用大量程“试触”，若示数过小则使用小量程，说法正确；
C．电压表可以直接接在电源两端测量电源电压，说法错误；
D．都应使电流从正接线柱流入，从负接线柱流出，说法正确。
故选C。
15．D
【详解】
依题意得，绿灯与白灯并联，绿灯与白灯互不影响，开关一个在干路上，控制整个电路，一个既控制白灯，也控制绿灯。因此两灯并联，两开关串联，都在干路上，一个为单刀单掷开关，用于控制整个电路，一个为单刀双掷开关，用于控制发出的光是白光还是绿光，故ABC不符合题意，D符合题意。
故选D。
16． 扩散 静电
【详解】
[1]加油时能闻到汽油的气味，是因为汽油分子在不停地做无规则运动，发生了扩散现象。
[2]用摩擦的方法使物体带电叫摩擦起电，加油时如果拍打身上的化纤类衣物或反复整理头发，可能摩擦产生静电，产生电火花引发着火。
17．0.76
【详解】
由图可知，两灯泡并联，电流表A2测量通过灯泡L2的电流，电流表A1测量干路电流，由图知，乙图中电流表选择的是0～3A量程，丙图中电流表选择的是0～0.6A量程，由并联电路电流的规律，干路电流大于支路电流，故乙图中电流表为A1，其分度值为0.1A，示数为
I=1A
丙图中电流表为A2，选择的是0～0.6A量程，分度值为0.02A，示数为
I2=0.24A
即通过灯泡L2的电流为0.24A；根据并联电路的电流特点可知，通过灯泡L1的电流为
I1=I-I2=1A-0.24A=0.76A
18． 串 定值电阻（或）
【详解】
[1][2]由图可知，开关闭合后，灯泡与电阻依次连接在电路中，即小灯泡L和定值电阻R的连接方式是串联，电压表测的是定值电阻的两端电压。
19． b 从左至右
【详解】
[1]正电荷、负电荷的定向移动都可以形成电流，a中的电子运动杂乱无章，故不能形成电流，导体中有电流的是b图。
[2]因为正电荷定向移动的方向规定为电流的方向，而图b中电子运动的方向是向左的，而电流的方向与电子定向移动的方向相反，因此导体中电流的方向是从左向右的。
20． 4.8 一样 6
【详解】
[1]由图知道，R1和R2串联，而电压表V1测量的是电源电压，电压表V2测量的是R2的电压，所以,电压表V1的示数应比电压表V2的示数大，但两个电压表的指针位置相同，这说明电压表V1选的是0-15V的量程，其分度值为0.5V，根据指针位置，电压表读数为6V，即电源电压为
U=6V
电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.2V，故R2两端的电压为
U2=1.2V
根据串联电路的电压关系知道，L1两端的电压
U1=U-U2=6V-1.2V=4.8V
[2]因为串联电路中电流处处相等，所以，通过R1和R2的电流相比是一样大的。
[3]由图知道，当开关断开时，电压表V1和V2示数相等，都为电源电压，大小是6V。
21． 6 1.2 4.8V 6V
【详解】
（1）（2）[1][2][3]由图（a）可知，闭合开关后，两灯串联，电压表V1和V2分别测量电源电压和灯泡L1两端的电压，因为串联电路两端的电压等于各部分电路两端的电压之和，且两表指针位置相同，所以电压表V1所选量程为0~15V，分度值为0.5V，其示数即电源电压为U=6V，电压表V2所选量程0~3V，分度值为0.1V，其示数即灯泡L1两端的电压为U1=1.2V，则此时灯泡L2两端的电压为
U2=U-U1=6V-1.2V=4.8V
（3）[4]由图（c）可知，闭合开关后，两灯并联，因为并联电路各支路两端的电压相等，等于电源电压，所以此时灯泡L2两端的电压为
U2′=U=6V
22． b或c 见解析
【详解】
[1]由图可知，该电路为串联电路，电路正常工作一段时间后，灯L熄灭，可能是灯泡断路，可能是灯泡短路，也可能是电阻断路，a中把完好的灯L0接在灯泡的位置上，灯泡发光，则故障是灯泡断路或短路，灯泡不发光，则是R断路；b中用与R阻值相同且完好的灯L0替换电阻R，若灯泡发光，则故障是R断路，若灯泡不发光，则L断路或短路；c中将电流表串联在电路中，电压表并联在R两端，灯泡不发光，若电压表、电流表均有示数，则L短路；若电压表有示数，电流表无示数，则R断路；若电压表、电流表均无示数，则L断路。综上所述，能同时检测到故障的是c，故a不符合题意，bc符合题意。
故选b或c。
[2]方案一：选择b，若L、L0均发光，则R断路；若L、L0均熄灭，则L断路；若L0发光、L熄灭，则L短路。
方案二：选择c，若电压表有示数，电流表无示数，则R断路；若电压表、电流表均无示数，则L断路；若电压表、电流表均有示数，则L短路。
23． 甲烷 压缩体积 失去 罐体到大地 50
【详解】
（1）[1]根据题意，“页岩气”是指附存于有机质泥页岩及其夹层中，以吸附和游离状态为主要存在方式的非常规天然气，其中甲烷的含量为，故可知页岩气的主要成分是甲烷。
（2）[2]使气体液体的方法是：降低温度和压缩体积。日常生活中常对天然气采用压缩体积的方式液化成液态后储存在罐中。
[3]摩擦起电的实质是电荷的转移。已知摩擦起电过程中罐体带上的是正电，说明罐体失去了电子。
[4]物理学规定正电荷定向移动的方向是电流的方向，已知罐体带正电，中和过程中，电子从大地到罐体，所以电流方向是罐体到大地。
（3）[5]的页岩气包含的甲烷为
V＝
甲烷完全燃烧放出的热量
在标准大气压下沸水的温度是，水吸收的热量与甲烷完全燃烧放出的热量相等，根据得水的质量为
24． 0.26A 0.14A
【详解】
（1）[1]由图甲知道，两灯并联，开关在干路上，电流表A2测L2电流，A1测量干路的电流，示数为0.4A，即I=0.4A，所以A1应选择小量程；根据并联电路电流的特点知道，A1的示数大于A2的示数，所以A2也应选择小量程，由此可知，连接实物图如下图
（2）①[2]A2选择小量程测量L2的电流，分度值是0.02A，由图乙知道，其示数是0.26A，即
I2=0.26A
（3）②[3]根据并联电路电流的特点，干路的电流等于各支路的电流之和，通过L1的电流
I1=I﹣I2=0.4A﹣0.26A=0.14A
25． 相等 相等 1.2V，4.8V，6V 1.2A，0.3A
【详解】
（1）[1]图甲中，灯泡L1和L2串联，根据串联电路的电流处处相等可知，通过两灯泡的电流相等。
[2]图丙中，灯泡L1和L2并联，根据并联电路各支路的电压都相等可知，两灯泡两端的电压相等。
（2）[3]由图甲可知：电灯L1、L2串联，电压表V1测电源电压，电压表V2测L1两端的电压。因为串联电路两端电压等于各部分电路两端的电压之和，所以电压表V1的示数应大于V2的示数；而两个电压表指针偏转相同，所以电压表V1的量程是015V，分度值为0.5V，由图乙知，示数为6V，即电源电压U=6V；电压表V2的量程是03V，分度值为0.1V，示数1.2V，即L1两端的电压U1=1.2V，由串联电路的特点可知：L2两端的电压为
（3）[4]由图丙可知，两灯并联，电流表A2测干路电流，I=1.5A，电流表A1测L1的电流，所以通过L1的电流I1=1.2A，因为并联电路干路中的电流等于各支路电流之和，所以通过L2的电流为
26． ① 见解析 见解析
【详解】
（1）[1][2]由电路图知，两只灯泡串联，当闭合开关S后，发现L1发光，L2不发光，故障不可能是断路，如果灯泡L2断路，两只灯泡都不能发光，只能是短路或电流太小。
（2）[3]把两灯泡调换一下位置再观察，或用电流表分别测出各点的电流再比较，串联电路中电流是处处相等的。电路图如下图所示（电流表放在L2之后）。
[4]实验步骤和实验现象：把电流表连接在L2之后，闭合开关S，观察到小灯泡L1发光，小灯泡L2不发光，电流表有示数，所以这一实验现象说明小红的观点是错误的。
答案第1页，共2页
