苏科版九年级下册第十五章电功和电热 单元练习（有解析）

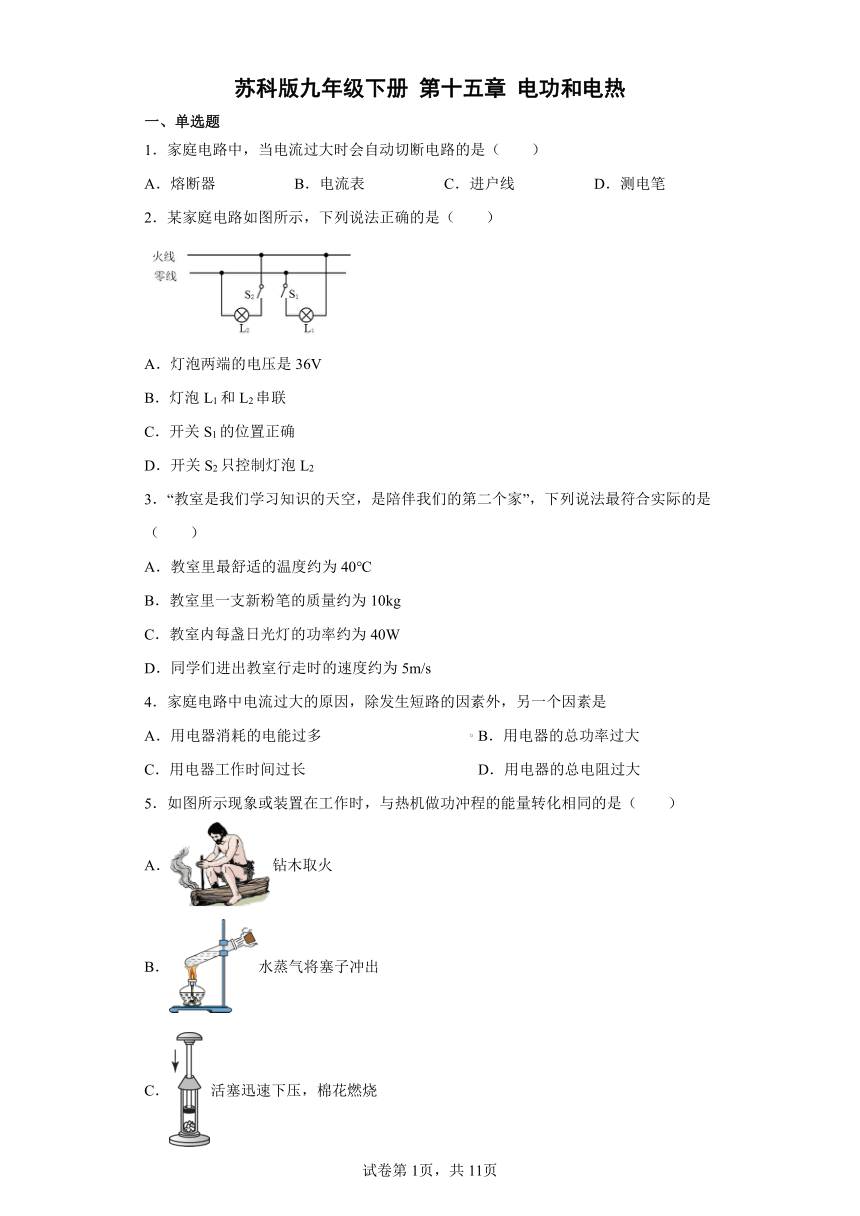

苏科版九年级下册 第十五章 电功和电热
一、单选题
1．家庭电路中，当电流过大时会自动切断电路的是（　　）
A．熔断器 B．电流表 C．进户线 D．测电笔
2．某家庭电路如图所示，下列说法正确的是（　　）
A．灯泡两端的电压是36V
B．灯泡L1和L2串联
C．开关S1的位置正确
D．开关S2只控制灯泡L2
3．“教室是我们学习知识的天空，是陪伴我们的第二个家”，下列说法最符合实际的是（　　）
A．教室里最舒适的温度约为40℃
B．教室里一支新粉笔的质量约为10kg
C．教室内每盏日光灯的功率约为40W
D．同学们进出教室行走时的速度约为5m/s
4．家庭电路中电流过大的原因，除发生短路的因素外，另一个因素是
A．用电器消耗的电能过多 B．用电器的总功率过大
C．用电器工作时间过长 D．用电器的总电阻过大
5．如图所示现象或装置在工作时，与热机做功冲程的能量转化相同的是（　　）
A．钻木取火
B．水蒸气将塞子冲出
C．活塞迅速下压，棉花燃烧
D．电炉子

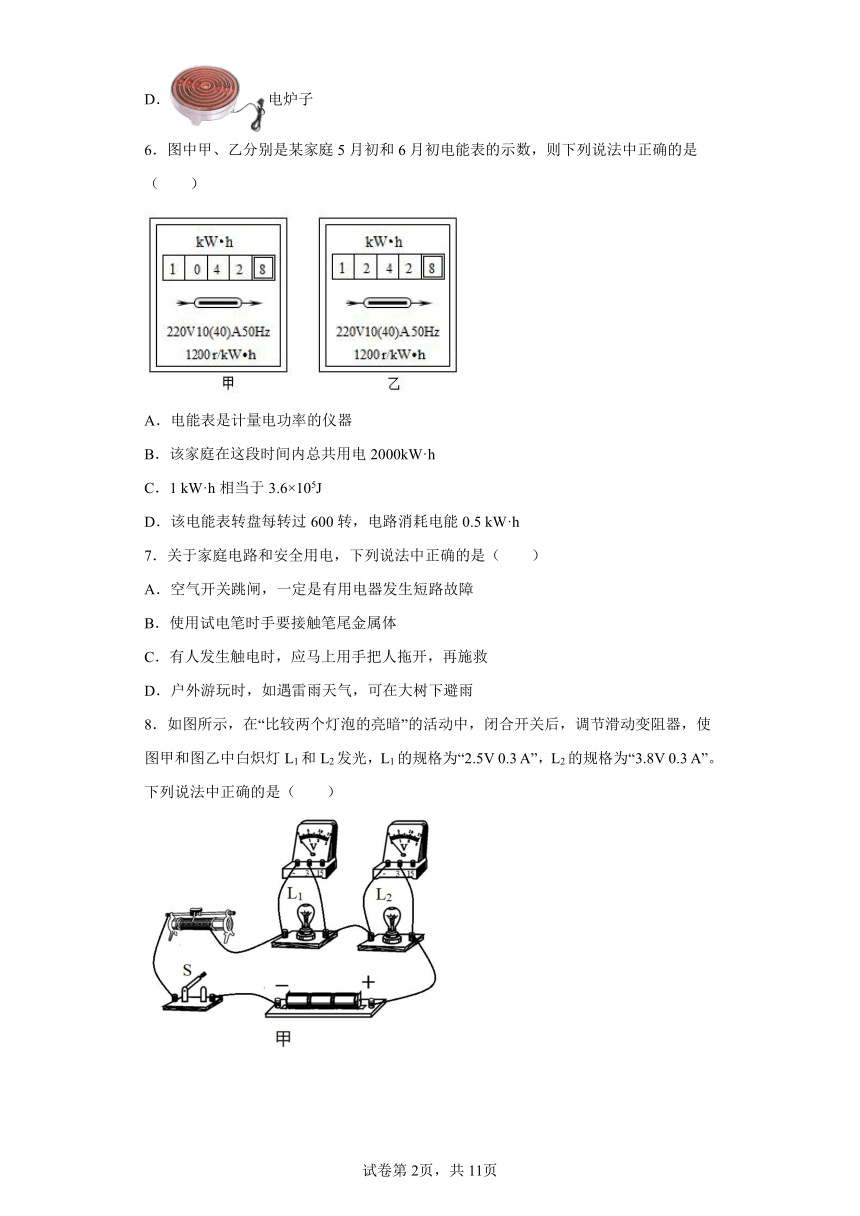

6．图中甲、乙分别是某家庭5月初和6月初电能表的示数，则下列说法中正确的是（　　）
A．电能表是计量电功率的仪器
B．该家庭在这段时间内总共用电2000kW·h
C．1 kW·h相当于3.6×105J
D．该电能表转盘每转过600转，电路消耗电能0.5 kW·h
7．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．空气开关跳闸，一定是有用电器发生短路故障
B．使用试电笔时手要接触笔尾金属体
C．有人发生触电时，应马上用手把人拖开，再施救
D．户外游玩时，如遇雷雨天气，可在大树下避雨

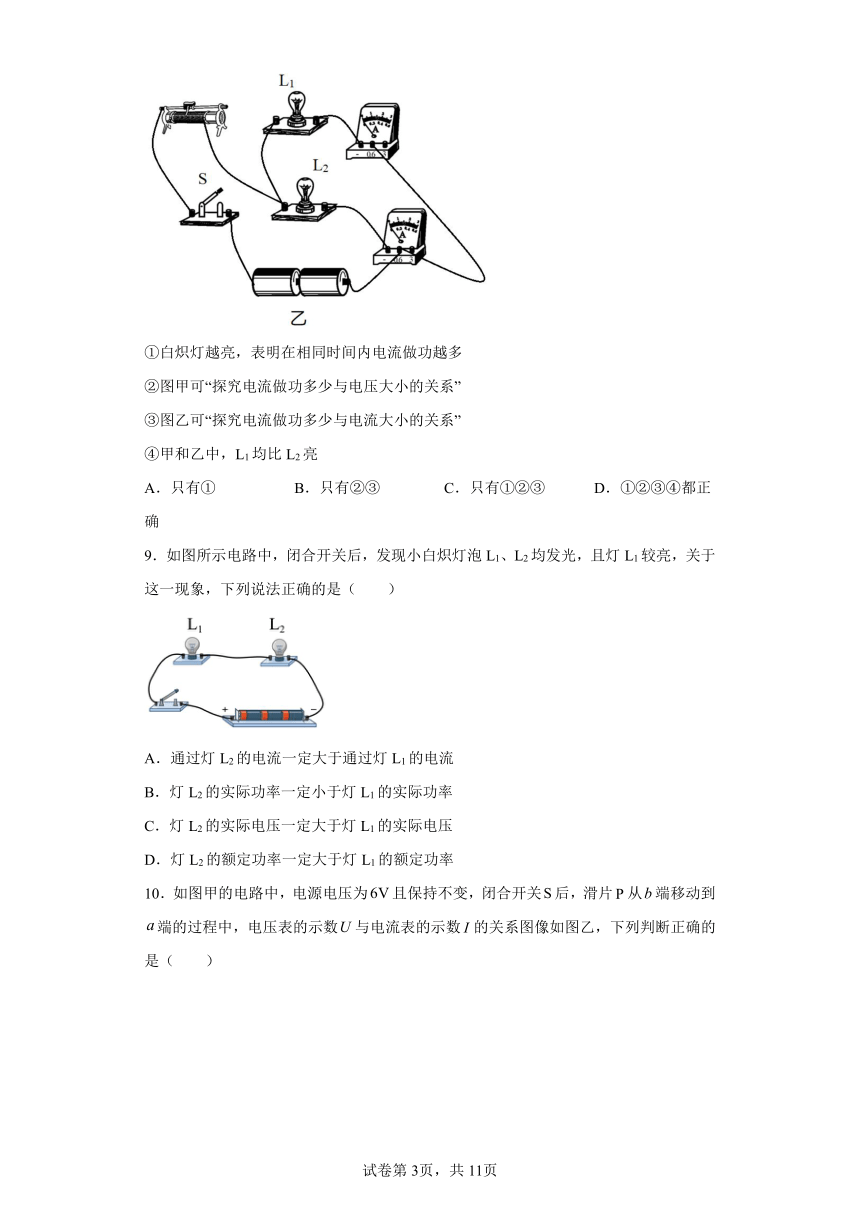

8．如图所示，在“比较两个灯泡的亮暗”的活动中，闭合开关后，调节滑动变阻器，使图甲和图乙中白炽灯L1和L2发光，L1的规格为“2.5V 0.3 A”，L2的规格为“3.8V 0.3 A”。下列说法中正确的是（　　）
①白炽灯越亮，表明在相同时间内电流做功越多
②图甲可“探究电流做功多少与电压大小的关系”
③图乙可“探究电流做功多少与电流大小的关系”
④甲和乙中，L1均比L2亮
A．只有① B．只有②③ C．只有①②③ D．①②③④都正确
9．如图所示电路中，闭合开关后，发现小白炽灯泡L1、L2均发光，且灯L1较亮，关于这一现象，下列说法正确的是（　　）
A．通过灯L2的电流一定大于通过灯L1的电流
B．灯L2的实际功率一定小于灯L1的实际功率
C．灯L2的实际电压一定大于灯L1的实际电压
D．灯L2的额定功率一定大于灯L1的额定功率

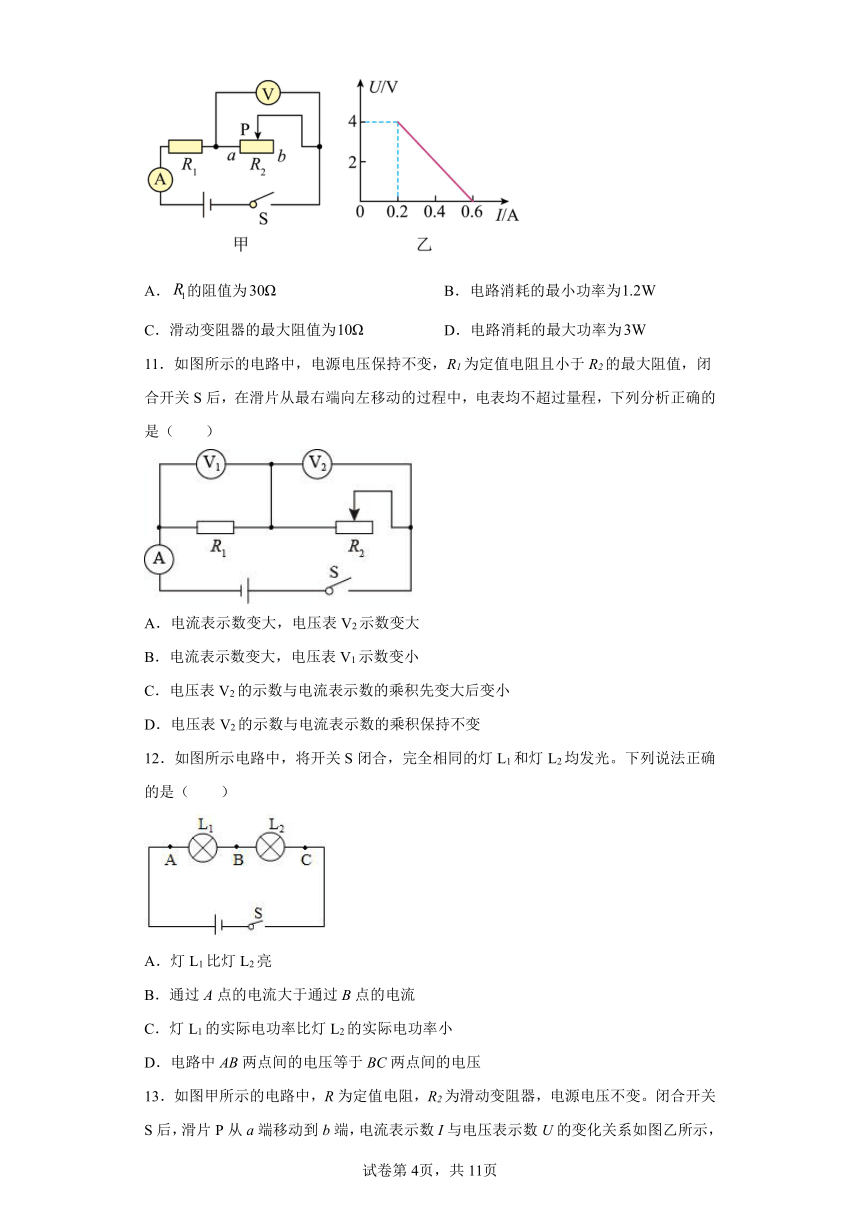

10．如图甲的电路中，电源电压为且保持不变，闭合开关后，滑片从端移动到端的过程中，电压表的示数与电流表的示数的关系图像如图乙，下列判断正确的是（　　）
A．的阻值为 B．电路消耗的最小功率为
C．滑动变阻器的最大阻值为 D．电路消耗的最大功率为
11．如图所示的电路中，电源电压保持不变，R1为定值电阻且小于R2的最大阻值，闭合开关S后，在滑片从最右端向左移动的过程中，电表均不超过量程，下列分析正确的是（　　）
A．电流表示数变大，电压表V2示数变大
B．电流表示数变大，电压表V1示数变小
C．电压表V2的示数与电流表示数的乘积先变大后变小
D．电压表V2的示数与电流表示数的乘积保持不变
12．如图所示电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是（　　）
A．灯L1比灯L2亮
B．通过A点的电流大于通过B点的电流
C．灯L1的实际电功率比灯L2的实际电功率小
D．电路中AB两点间的电压等于BC两点间的电压

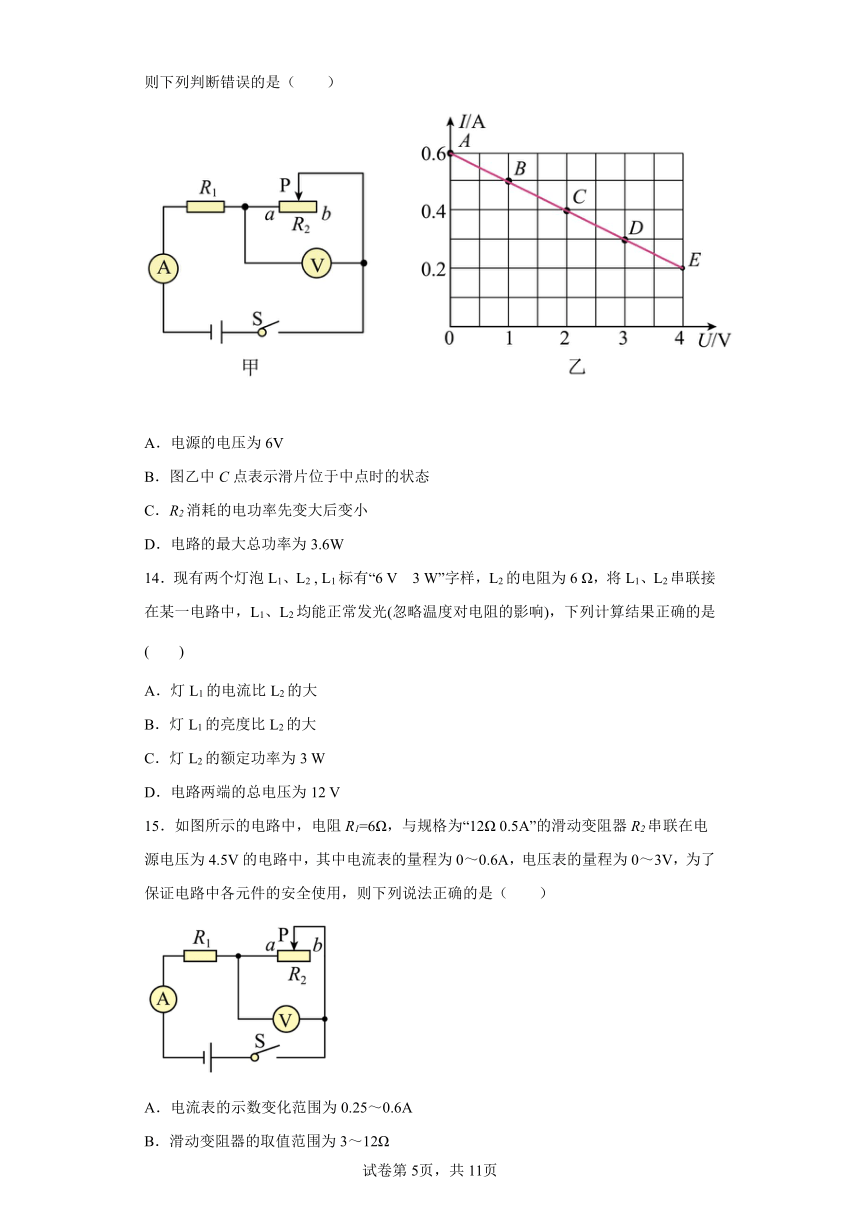

13．如图甲所示的电路中，R为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（　　）
A．电源的电压为6V
B．图乙中C点表示滑片位于中点时的状态
C．R2消耗的电功率先变大后变小
D．电路的最大总功率为3.6W
14．现有两个灯泡L1、L2 , L1标有“6 V　3 W”字样，L2的电阻为6 Ω，将L1、L2串联接在某一电路中，L1、L2均能正常发光(忽略温度对电阻的影响)，下列计算结果正确的是( )
A．灯L1的电流比L2的大
B．灯L1的亮度比L2的大
C．灯L2的额定功率为3 W
D．电路两端的总电压为12 V
15．如图所示的电路中，电阻R1=6Ω，与规格为“12Ω 0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为0～0.6A，电压表的量程为0～3V，为了保证电路中各元件的安全使用，则下列说法正确的是（　　）
A．电流表的示数变化范围为0.25～0.6A
B．滑动变阻器的取值范围为3～12Ω
C．电阻R1的最小功率与最大功率之比为9∶25
D．滑动变阻器R2的最小功率与最大功率之比为25∶27
二、填空题
16．如图所示的电能表的读数是______kW·h；若该电能表的表盘转了360转，则此时的用电器消耗了______kW·h的电能。
17．好奇的小李用电水壶烧水4min，发现家中电能表的转盘刚好转过250r，如图所示。则该电水壶消耗的电能为 _____kW h，其电功率为 _____kW。
18．图是 2022 年北京冬奥会上将会亮相的可爱创可贴体温计。这是一款目前最小、最精准的自动测量并上报体温的可穿戴式智能测温设备，测温精度可达 0.05℃大小如创可贴一般。
（1）该创可贴体温计充满电的时间是3h，充电电压和电流分别是 5V、1A，它充满电后大约储存了______J 的电能。
（2）充满电后创可贴体温计持续工作的时间可以达到 10 天，如果创可贴体温计的工作电压是3.7 V，那么它持续工作的功率约是______W ，持续工作的电流约是______A （结果保留2位小数）。
19．如图所示的电路，电源电压恒为6V，闭合开关 S，电流表 A1 示数为 0.5A，A2示数为 0.3A，则电阻 R1的电功率是______W，在相同时间内电流通过电阻 R1、R2 做功之比为_______。
20．如图所示，电源电压U保持不变。当只闭合开关S2，滑动变阻器的滑片在最右端时，电流表A2的示数为I1，再将滑片滑至最左端，有一只电表的示数变为原来的三分之一，则______。当开关S1和S3闭合、S2断开，滑动变阻器的滑片从最右端滑至中点时，R3的功率变化了1.6W；当所有开关都闭合，滑动变阻器的滑片在最左端时，电流表A1的示数I2，已知 ，求此时电路的总功率为P=_____W。
三、综合题
21．小英家6月底电能表的示数如图甲所示，7月底表盘示数如图乙所示：
（1）由图可知她家7月份用电器消耗的电能为___________kW h；此电子式单相电能表在她家现在已经接入用电器的总功率为1600W，则最多还可以连接___________W的用电器同时工作。
（2）将铭牌已模糊的电热水壶单独接在该电能表上正常工作14min，电能表指示灯闪烁了1120次，则电热水壶的额定功率是___________W。如果电热水壶中装有5L的水，则14min后，能将初温为20℃的水温度升高到___________℃（假设电热水壶产生的热量没有损失），这相当于完全燃烧___________m3的天然气放出的热量。[天然气的热值q=4.2×107J/m3，水的比热容c水=4.2×103J/(kg ℃)]。
（3）电热水壶的工作原理是：电流的___________。
22．冬天到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热系统和按摩系统两部分组成。加热系统的加热电阻额定电压为220V，额定功率为800W。求：
（1）该电热足浴盆加热系统是利用电流的______工作的；
（2）小明帮爷爷泡脚前，问是浴盆中加入初温为20℃的水，加热系统的加热电阻正常工作将水加热到40℃，则此加热过程中水吸收的热量是多少_______？水的比热容c水=4.2×103J/(kg·℃)
（3）加热系统的加热电阻正常工作产生热量是多少_______？
（4）该足浴盆加热效率是多少_______？
23．父亲节到了，小明妈妈为爷爷买了一个电热足浴盆，内部由加热系统和按摩系统两部分组成。加热系统的加热电阻额定电压为，额定功率为。求：
（1）该电热足浴盆加热系统是利用电流的______工作的；
（2）小明帮爷爷泡脚前，问是浴盆中加入初温为的水，加热系统的加热电阻正常工作将水加热到，则此加热过程中水吸收的热量是多少______？（水的比热容）
（3）加热系统的加热电阻正常工作消耗的电能是多少______？
（4）当小明家的实际电压是时，加热电阻工作的实际电功率是多少？（忽略温度对电阻的影响）______
24．多功能早餐机（如图—1）具有精细烤、煮、蒸、煎、营养量化等功能，深受人们认可和欢迎。图—2是RS-KG12B早餐机的简化电路图，电热管R1在烤箱区底部，电热管R2在煎煮区底部。右表是它铭牌相关重要参数。（结果保留两位小数）
（1）早餐机电源插头的E插脚必须接烤箱的 _____，分析电路图，闭合S1，当S2 接_____时，早餐机只在煎煮区工作。
（2）求早餐机正常工作时烤箱电热管R1的阻值？( )
（3）要把煮锅满锅水从20℃加热到100℃，需要吸收多少热量( )？煮锅正常工作时至少需要加热多长时间？( )（ρ水=1×103kg/m3， ）
（4）某一天，小明妈妈只接通早餐机烤箱烤面包，小明断开家中其他用电器，发现家中标着“ ”字样的电能表指示灯在1min内闪了27次，则烤箱区的实际功率为多少？( )
产品名称：早餐机 产品型号：RS-KG12B
额定电压: 220V~50Hz
烤箱区功率：500W 烤箱容量：6L
煎煮区功率：680W 煮锅容量：1.5L
总功率：1180W （烤箱区＋煎煮区） 产品重量：5.1KG
产品配置：烤箱、煮锅、蒸笼、煎盘、烤盘
25．如图所示，电源电压为6V，R为“30Ω 0.25A”滑动变阻器，R1为“10Ω 0.3A”电阻，R2为“20Ω 0.4A”电阻，电压表量程为0~3V。①闭合S1和S2，断开S3时，调节R，使其接入电路的阻值为10Ω，此时电路消耗的电功率为______W；②断开S1，闭合S2、S3，调节R，使电压表的示数为1V，则R接入电路的阻值为______Ω；③闭合所有开关，在保证电路安全的前提下，电阻R2消耗的电功率范围为______
26．阅读短文，回答问题。
超声波加湿器
超声波加湿器通电工作时，雾化片每秒产生170万次的高频率振动，将水抛离水面雾化成大量1~5μm的超微粒子（水雾），吹散到空气中使空气湿润，改变空气的湿度。
如图所示是某型号超声波加湿器，如表为其部分技术参数，其中额定加湿量是指加湿器正常工作lh雾化水的体积；循环风量是指加湿器正常工作1h通过风扇的空气体积；加湿效率是指实际加湿量和实际功率的比值。
型号 ××× 额定加湿量 15L/h
额定电压 220V 额定功率 550W
水箱容量 30L 循环风量 2000m3/h
加湿效率 ≥1.2×10-2L/(h W) 轮子与地面接触的总面积 6.0×10-4m2
（1）水雾化成超微粒子，吹散到空气中，该过程 _____（选填“是”或“不是”）分子热运动现象；
（2）加湿器正常工作时的电流为 _____A。加满水后最多能加湿 _____h；
（3）在没有其他用电器接入电路的情况下，加湿器工作30min，电能表标有“3000imp/(kW h)”的指示灯闪烁了720次，此过程中加湿器的实际功率为 _____W，此时消耗电能是 _____，实际加湿量至少为 _____L/h。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
家庭电路中，当电流过大时会自动切断电路的是熔断器，故选A。
2．D
【详解】
A．家庭电路中零线和火线之间的电压是220V，所以灯泡两端的电压是220V，故A错误；
B．图中有两条支路，两个灯泡分别在两条支路上，灯泡L1和L2并联，故B错误；
C．开关接在火线和用电器之间，图中开关S1接在零线上，它的位置错误，故C错误；
D．开关S2和灯泡L2串联，开关S2控制灯泡L2，故D正确。
故选D。
3．C
【详解】
A．人的体温在37℃左右，感觉舒适的温度在23℃左右。故A不符合题意；
B．一枚一元硬币的质量约6g，一支粉笔的质量略大于此数值，在10g左右。故B不符合题意；
C．教室中普通日光灯的额定功率在40W左右。故C符合题意；
D．同学们进出教室行走时的速度在1m/s左右。故D不符合题意。
故选C。
4．B
【详解】
根据对家庭电路中电流过大的原因理解，另一个因素是用电器总功率过大．故选B.
5．B
【详解】
热机做功冲程中，高温高压的气体对活塞做功，将内能转化为机械能。
A．钻木取火，是克服摩擦做功，机械能转化为内能，故A不符合题意；
B．水蒸气对活塞做功，水蒸气的内能减小，活塞由静止变为运动，机械能增加，故水蒸气将内能转化为活塞的机械能，故B符合题意；
C．活塞对筒内的空气做功，空气的内能增加，温度升高，达到棉花的着火点，而使棉花燃烧，故是机械能转化为内能，故C不符合题意；
D．电炉子工作时消耗电能，得到内能，电能转化为内能，故D不符合题意。
故选B。
6．D
【详解】
A．电能表是测量用电器消耗电能多少的仪表，故A错误；
B．由图可知，5月初电能表的示数W1=1042.8kW·h，6月初电能表的示数W2=1242.8kW·h，则该家庭在这段时间内总共用电
W=W2-W1=1242.8kW·h-1042.8kW·h=200kW·h
故B错误；
C．电能表的计量单位是kW·h
1kW·h=3.6×106J
故C错误；
D．1200r/(kW·h)表示每消耗1kW·h的电能，电能表的转盘转1200转，则该电能表转盘每转过600转，电路消耗电能
W′=kW·h=0.5kW·h
故D正确。
故选D。
7．B
【详解】
A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过
大，故A错误；
B．使用测电笔时，手要与笔尾金属体接触试电笔才能与人体、大地构成通路，区分火线或零线，故B正确；
C．发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电，故
C错误；
D.．户外游玩时，如遇雷雨天气，不能在大树下避雨，避免雷击，故D错误。
故选B。
8．C
【详解】
①白炽灯越亮，表明其实际发光功率越大，即在相同时间内电流做功越多，故①正确；
②图甲中两灯串联，通过的电流相同，可探究电流做功多少与电压大小的关系，故②正确；
③图乙中两灯并联，两端电压相同，可探究电流做功多少与电流大小的关系，故③正确；
④L1和L2的电阻分别为
甲中两灯串联，根据可知L2更亮，故④错误。
故选C。
9．B
【详解】
A．由实物图可知，灯泡L1、L2串联，所以通过灯L2的电流等于通过灯L1的电流，故A错误；
BC．小灯泡的亮度取决于实际功率，灯L1较亮，说明灯L1的实际功率大于灯L2的实际功率，串联电路电流处处都相等，根据电功率的推导公式可知，灯L1的实际电压大于灯L2的实际电压，故B正确，C错误；
D．题目中没有说明小灯泡是否正常发光，故额定功率的大小无法判断。故D错误。
故选B。
10．B
【详解】
A．由图可知，滑动变阻器与定值电阻串联在电路中，电压表测量滑动变阻器两端的电压，当滑片从端移动到端的过程中，滑动变阻器阻值变小，电流表示数变大，电压表示数变小，由图乙可知，电路中的最大电流为0.6A，此时滑动变阻器两端电压为0，此时滑动变阻器阻值为0，电路中只有定值电阻，所以定值电阻R1的阻值为
故A错误；
BD．由图乙可知，电路中的最大电流为0.6A，电路中的最小电流为0.2A，由可知，电路消耗的最小功率为
电路消耗的最大功率为
故B正确，D错误；
C．当滑片在b端时，滑动变阻器的阻值最大，电路中的电流最小，滑动变阻器两端电压最大，由图乙可知，当滑片在b端时，电路中的电流为0.2A，滑动变阻器两端电压为4V，滑动变阻器的最大阻值为
故C错误。
故选B。
11．C
【详解】
AB．定值电阻R1、滑动变阻器R2串联，V1测R1的电压，V2测滑动变阻器的电压，在滑片从最右端向左移动的过程中，电阻减小，电路电流变大，电流表示数变大；定值电阻R1两端的电压变大，即V1的读数变大；电源电压不变，故滑动变阻器两端的电压减小，即V2的示数减小，故AB错误；
CD．电压表V2的示数与电流表示数的乘积就是滑动变阻器的功率，当R2=R1时，功率最大，其功率先变大后变小，故C正确，D错误。
故选C。
12．D
【详解】
ABC．由图可知，两个灯泡串联，两个灯泡完全相同，两个灯泡的电阻相同，串联电路中各处的电流相等，所以通过A点的电流等于通过B点的电流，由P=I2R可知两个灯泡的实际功率相同，两个灯泡亮度相同，故ABC错误；
D．由U=IR可知两个灯泡两端的电压相等，所以AB两点间的电压等于BC两点间的电压，故D正确。
故选D。
13．B
【详解】
由电路图可知，闭合开关S后，电阻R1和变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
A．当滑片位于a端时，变阻器接入电路的电阻为0Ω，电路的总电阻最小，电路中的电流最大，由图乙可知，电路中的最大电流Ia=0.6A，电源电压
U=IaR1=0.6A×R1①
当滑片位于b端时，变阻器接入电路的电阻最大，此时电路中的电流最小，电压表的示数最大，由图乙可知，电路中的最小电流Ib=0.2A，电压表的示数Ub=4V，滑动变阻器的最大阻值
因串联电路中总电压等于各分电压之和，所以，电源的电压
U=IbR1+Ub=0.2A×R1+4V②
由①②可得
R1=10Ω，U=6V
故A正确，不符合题意；
B．由图乙可知，C点表示电压表的示数Uc=2V，电路中的电流Ic=0.4A，则滑动变阻器接入电路中的阻值
变阻器的最大阻值是20Ω，C点不表示滑片位于中点时的状态，故B错误，符合题意；
C．R2消耗的电功率
当R2=0Ω时，Pa=0W，当R2=10Ω时，R2的功率最大，最大功率
当R2=20Ω时，R2的功率
滑片P从a端移动到b端，R2消耗的电功率先变大后变小，故C正确，不符合题意；
D．电路的最大总功率
P最大=UIa=6V×0.6A=3.6W
故D正确，不符合题意。
故选B。
14．B
【详解】
将L1、L2串联接在某一电路中，因为串联电路电流处处相等，故A错误；
L1、L2均能正常发光，L1正常工作电流为：，
L2两端的电压为：，
L2的功率为：，故，L1更亮一些，故B正确，C错误；
总电压为：，故D错误．
故选B．
15．B
【详解】
由电路图可知，滑动变阻器与电阻R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；
AB．串联电路中电流处处相等，所以为了既不烧坏电流表，又不烧坏电阻，比较各电流值可知，电路中的最大电流为，当电流最大为0.5A时，电阻R1两端的最大电压为
则滑动变阻器两端的最小电压
由串联分压的规律可知，当滑动变阻器两端的电压最小时，其连入电路的电阻最小，滑动变阻器连入电路的最小阻值
由于电压表的量程为“0~3V”，则电压表示数最大为，当变阻器两端的电压最大时，R1两端的电压最小，则
电路中最小电流为
此时滑动变阻器接入电路的最大阻值为
所以电路中的电流范围为0.25~0.5A，滑动变阻器的取值范围为3~12Ω，故A错误，B正确；
C．电阻R1的最小功率为
电阻R1的最大功率
电阻R1的最小功率与最大功率之比为
故C错误；
D．由串联电路的规律和欧姆定律可得，变阻器R2的功率为
①
由①知，当
(电流大于0.25A 而小于0.5A)，变阻器的功率达到最大，其最大功率为
②
因为功率为关于电流的一元二次方程，且开口向下，当取电流最小值0.25A，变阻器的功率
③
当取电流最大值0.5A，变阻器的功率
④
二者取值相同，同为最小功率，滑动变阻器R的最小功率与最大功率之比为
故D错误。
故选B。
16． 201.8
【详解】
[1]电能表的读数是201.8kW·h。
[2] 若该电能表的表盘转了360转，则此时用电器消耗了
故此时用电器消耗了。
17． 0.1 1.5
【详解】
[1][2]电能表的转盘刚好转过250r，则该电水壶消耗的电能为
其电功率为
18．
【详解】
[1]它充满电后大约储存的电能
[2]它持续工作的功率
[3]持续工作的电流
19． 1.8 3∶2
【详解】
[1]由电路图可知，两电阻并联，电流表 A2测R1支路的电流，A1测干路电流； 因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流
电阻 R1消耗的电功率
[2]在相同时间内电流通过电阻 R1、R2做功之比
20．
【详解】
[1]只闭合开关S2，定值电阻R2和滑动变阻器R1的最大值串联，滑片的移动不能改变R2接入电路中的电阻，故滑动变阻器的滑片从最右端移至最左端不能改变电路中的电流，即电流表A2的示数不会发生变化。变阻器的滑片在最右端时，电压表V2测量的是电源电压；变阻器的滑片在最左端时，电压表V2测量的是R2两电压；由题意可知电源电压是R2两电压的3倍，那么变阻器两端电压是R2两电压的2倍，由串联电路的分压原理可得
[2]只闭合开关S2，定值电阻R2和滑动变阻器R1的最大值串联，此时电路中电流为I1
当所有开关都闭合，滑动变阻器的滑片在最左端时,电阻R2和R3并联，此时电路中的总电流为I2
电流I1和I2之比为
由上式可得
当开关S1和S3闭合、S2断开，滑动变阻器的滑片在最右端时，电阻R3和变阻器串联，此时变阻器接入的电阻为最大值R1，通过R3的电流
此时R3的功率
当开关S1和S3闭合、S2断开，滑动变阻器的滑片在中点时，此时变阻器接入的电阻为，通过R3的电流
此时R3的功率
R3的功率变化值
由上式可得
当所有开关都闭合，滑动变阻器的滑片在最左端时，电路的总功率
21． 140 600 1500 80 0.03 热效应
【详解】
（1）[1]由图知，小英家7月份所有用电器消耗的电能为
[2]由电能表的参数可知，工作电压为U=220V，允许通过的最大电流为I=10A，根据得，电能表允许用电器工作的最大总功率为
已知她家现在已经接入用电器的总功率为1600W，则最多还可以同时连接用电器的功率为
（2）[3]3200imp/(kW h)表示用电器每消耗1kW h的电能，电能表指示灯闪烁3200次，则电能表指示灯闪烁了1120次时，电热水壶消耗的电能为
根据，电热水壶的额定功率为
[4]由题知水的体积为
根据得，水的质量为
由题知，电热水壶产生的热量没有损失，则水吸收的热量为
由得水升高的温度为
则水的末温为
[5]由题知，根据得，需要完全燃烧天然气的体积为
（3）[6]电热壶工作时把电能转化为内能，是利用电流热效应工作的。
22． 热效应 5.04×105J 7.2×105J 70%
【详解】
（1）[1]电流流过导体时，导体要发热，这种现象是电流的热效应，电热足浴盆加热系统是利用电流的热效应工作的。
（2）[2]水需要吸收的热量：
Q=c水mΔt=4.2×103J/(kg·℃)×6kg×(40℃﹣20℃)=5.04×105J
（3）[3]足浴盆加热时消耗的电能
W=Pt=800W×15×60s=7.2×105J
（4）[4]该足浴盆加热效率
23． 热效应 500W
【详解】
（1）[1]该电热足浴盆加热系统工作过程中将电能转化为内能，是利用电流的热效应工作。
（2）[2]水吸收的热量
（3）[3] 加热系统的加热电阻正常工作消耗的电能是
（4）[4]加热电阻的阻值为
当小明家的实际电压是时，加热电阻工作的实际电功率是
24． 金属外壳 3、4 96.8Ω 5.04×105J 74.18s 450W
【详解】
解：（1）[1]为了用电安全，大功率、带金属外壳的用电器必须用三线插口，使金属外壳接地；早餐机电源插头的E插脚必须接烤箱的金属外壳，使金属外壳接地，防止触电事故发生。
[2]闭合S1，当S2 接3、4时， 煎煮区底部的电热管R2接入电路，早餐机只在煎煮区工作。
（2）[3]由P＝UI和I＝得电热管R1的阻值
（3）[4]由得，煮锅满锅水的质量
满锅水吸收的热量
[5]若电流做的功全部转化为水的内能
由得，煮锅至少需要的加热时间
（4）[6]电能表指示灯闪27次时，烤箱消耗的电能
此烤箱的实际功率
答：（1）早餐机电源插头的E插脚必须接烤箱的金属外壳，分析电路图，闭合S1，当S2 接3、4时，早餐机只在煎煮区工作。
（2）求早餐机正常工作时烤箱电热管R1的阻值为96.8Ω；
（3）要把煮锅满锅水从20℃加热到100℃，需要吸收热量5.04×105J，煮锅正常工作时至少需要加热74.18s；
（4）烤箱区的实际功率为450W。
25． 1.2 6 0.45W～1.25W
【详解】
[1]闭合S1和S2，断开S3时，调节R，使其接入电路的阻值为10Ω，电源电压为6V，电路中R和R2串联，此时电路消耗的电功率为
[2]断开S1，闭合S2 S3，调节R，此时R、R1和R2串联，使电压表的示数为1V，则加在R1和R2两端的电压为5V，电路中的电流为
则R接入电路的阻值为
[3]闭合所有开关，R1被短路，滑动变阻器与R2串联，因为串联电路中各处的电流相等，且滑动变阻器允许通过的最大电流为0.25A，电阻R2允许通过的最大电流为0.4A，所以电路中的最大电流为0.25A，此时R2消耗的最大电功率
P2最大=I最大2R2=(0.25A)2×20Ω=1.25W
电压表的能测量的最大值为3V，所以加在R2两端的最小电压为3V，此时电阻R2消耗的电功率最小为
所以，闭合所有开关，在保证电路安全的前提下，电阻R2消耗的电功率范围为0.45W～1.25W。
26． 不是 2.5 2 480 0.24kW h 5.76
【详解】
（1）[1]分子通常以
10-10m=10-4μm
这样的单位来量度，而超微粒子的大小为1~5μm，所以超微粒子不是分子，那么将超微粒子吹散到空气中不是分子热运动现象。
（2）[2]由超声波加温器的技术参数可知，加湿器工作的额定电压为220V，额定功率为550W，则正常工作的电流
[3]加满水，水箱中有30L的水，加湿器的额定加湿量为15L/h，所以加满水后最长的加湿时间
（3）[4][5]加湿器单独工作30min消耗的电能
加湿器的实际功率
[6]加湿效率大于或等于1.2×10-2L/(h W)，所以实际加湿量至少为
