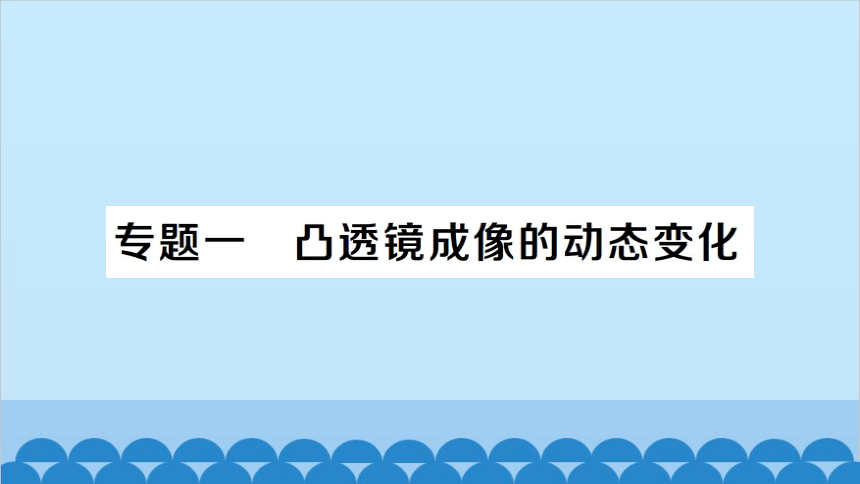

北师大版八年级物理下册 第六章 常见的光学仪器 专题一 凸透镜成像的动态变化 习题课件(共32张PPT)

(共32张PPT)
令令令令令令

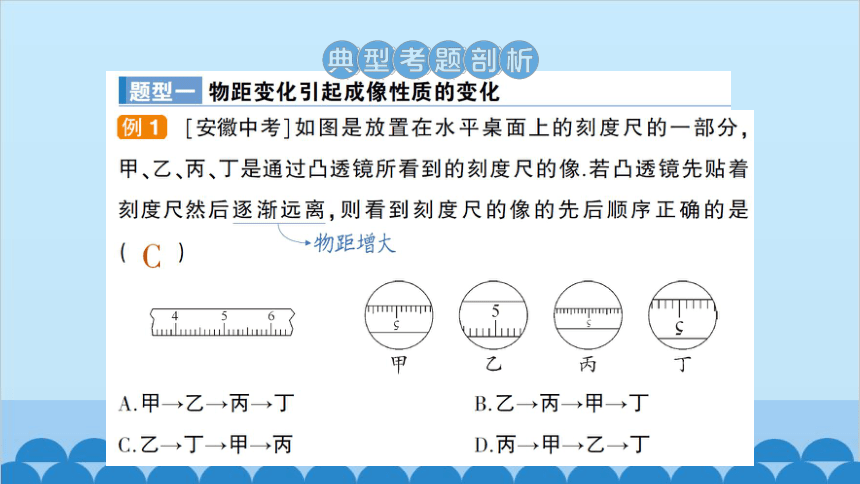

例1[安微中考]如图是放置在水平桌面上的刻度尺的一部分，
甲、乙、丙、丁是通过凸透镜所看到的刻度尺的像.若凸透镜先贴着
刻度尺然后逐渐远离，则看到刻度尺的像的先后顺序正确的是
物距增大
4
5
mmmm
甲
乙
丙
丁
A.甲→乙→丙→丁
B.乙→丙甲→丁
C.乙>丁>甲>丙
D.丙→甲乙丁

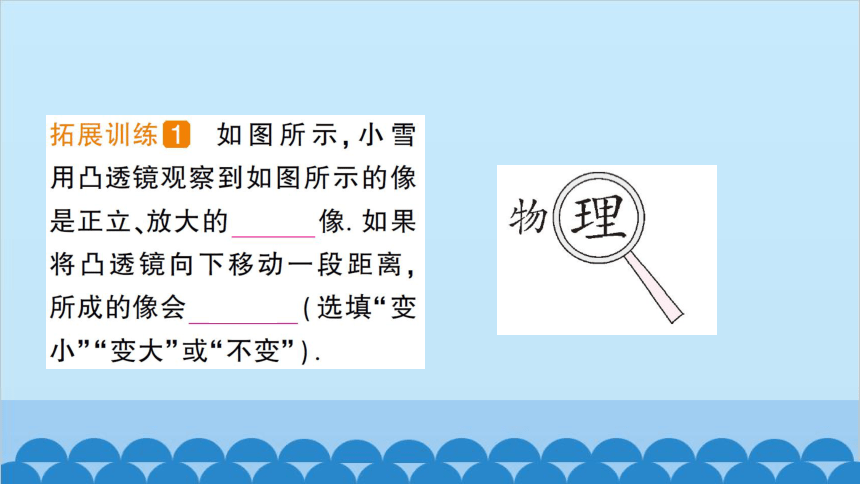

拓展训练1
如图所示，小雪
用凸透镜观察到如图所示的像
是正立、放大的
虚
像.如果
将凸透镜向下移动一段距离
所成的像会
变小
(选填“变
小”“变大”或“不变”)
物
理

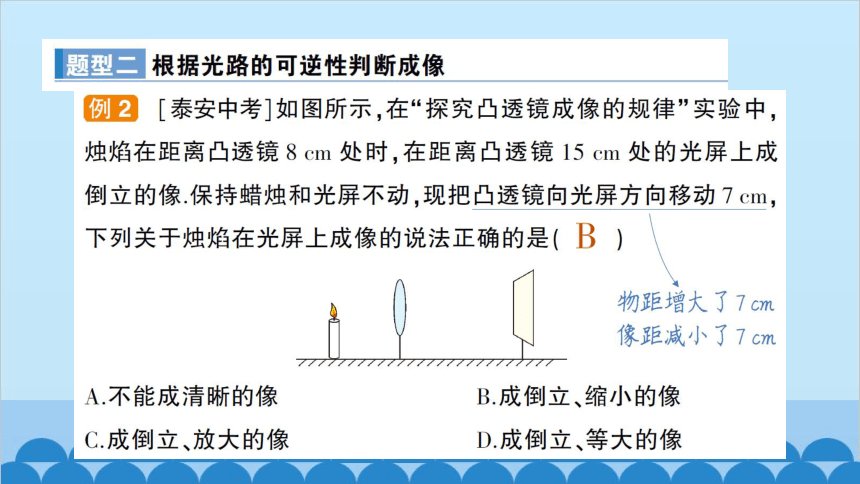

例2[泰安中考]如图所示，在“探究凸透镜成像的规律”实验中，
烛焰在距离凸透镜8cm处时，在距离凸透镜15cm处的光屏上成
倒立的像.保持蜡烛和光屏不动，现把凸透镜向光屏方向移动7cm,
下列关于烛焰在光屏上成像的说法正确的是(
物距增大了7cm
像距减小了7cm
A.不能成清晰的像
B.成倒立、缩小的像
C.成倒立、放大的像
D.成倒立、等大的像

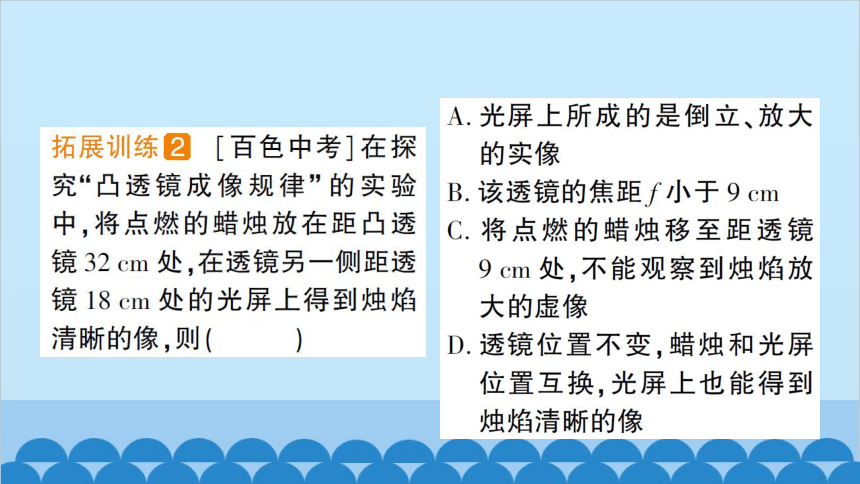

拓展训练2[百色中考]在探
究“凸透镜成像规律”的实验
中，将点燃的蜡烛放在距凸透
镜32cm处，在透镜另一侧距透
镜18cm处的光屏上得到烛焰
清晰的像，则(
A.光屏上所成的是倒立、放大
的实像
B.该透镜的焦距f小于9cm
C.将点燃的蜡烛移至距透镜
9cm处，不能观察到烛焰放
大的虚像
D.透镜位置不变，蜡烛和光屏
位置互换，光屏上也能得到
烛焰清晰的像

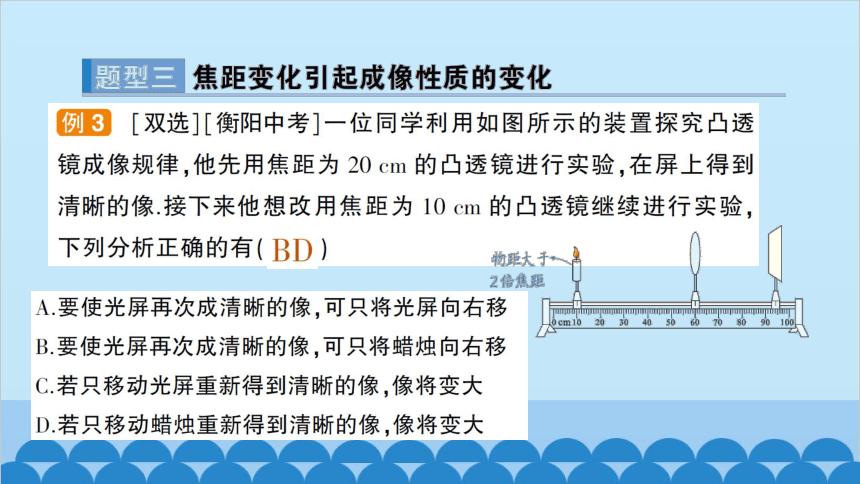

例3
[双选][阳中考]一位同学利用如图所示的装置探究凸透
镜成像规律，他先用焦距为20cm的凸透镜进行实验，在屏上得到
清晰的像.接下来他想改用焦距为10cm的凸透镜继续进行实验，
下列分析正确的有(
A.要使光屏再次成清晰的像，可只将光屏向右移
B.要使光屏再次成清晰的像，可只将蜡烛向右移
C.若只移动光屏重新得到清晰的像，像将变大
D.若只移动蜡烛重新得到清晰的像，像将变大
物距大于
2倍焦距
mmmmmmmmmmmmmummmmmm
0cm10
20
3040
50
6070
80
90
100

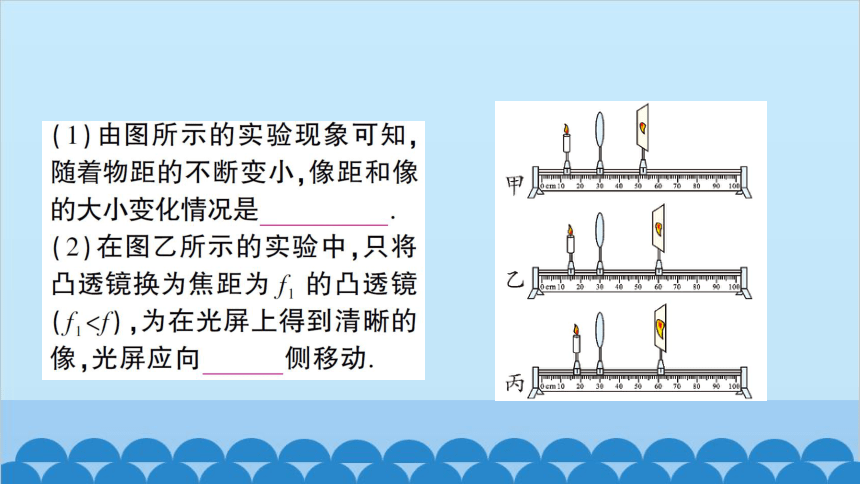

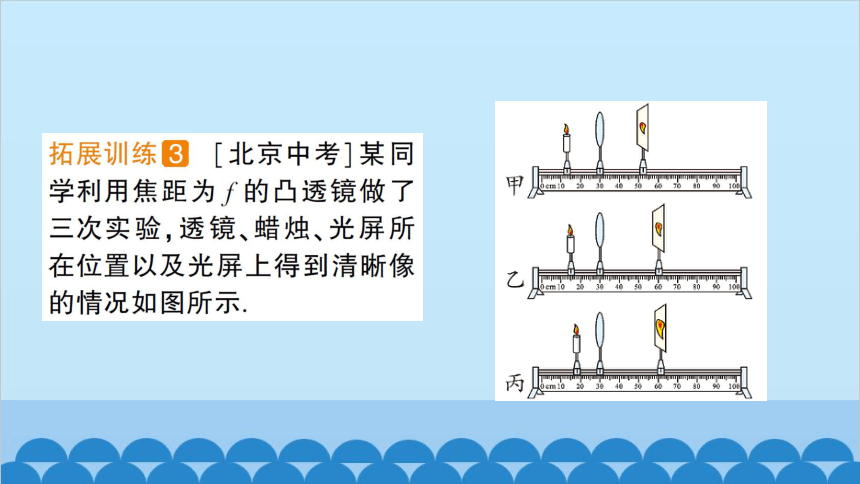

拓展训练3
[北京中考]某同
学利用焦距为∫的凸透镜做了
三次实验，透镜、蜡烛、光屏所
在位置以及光屏上得到清晰像
的情况如图所示
