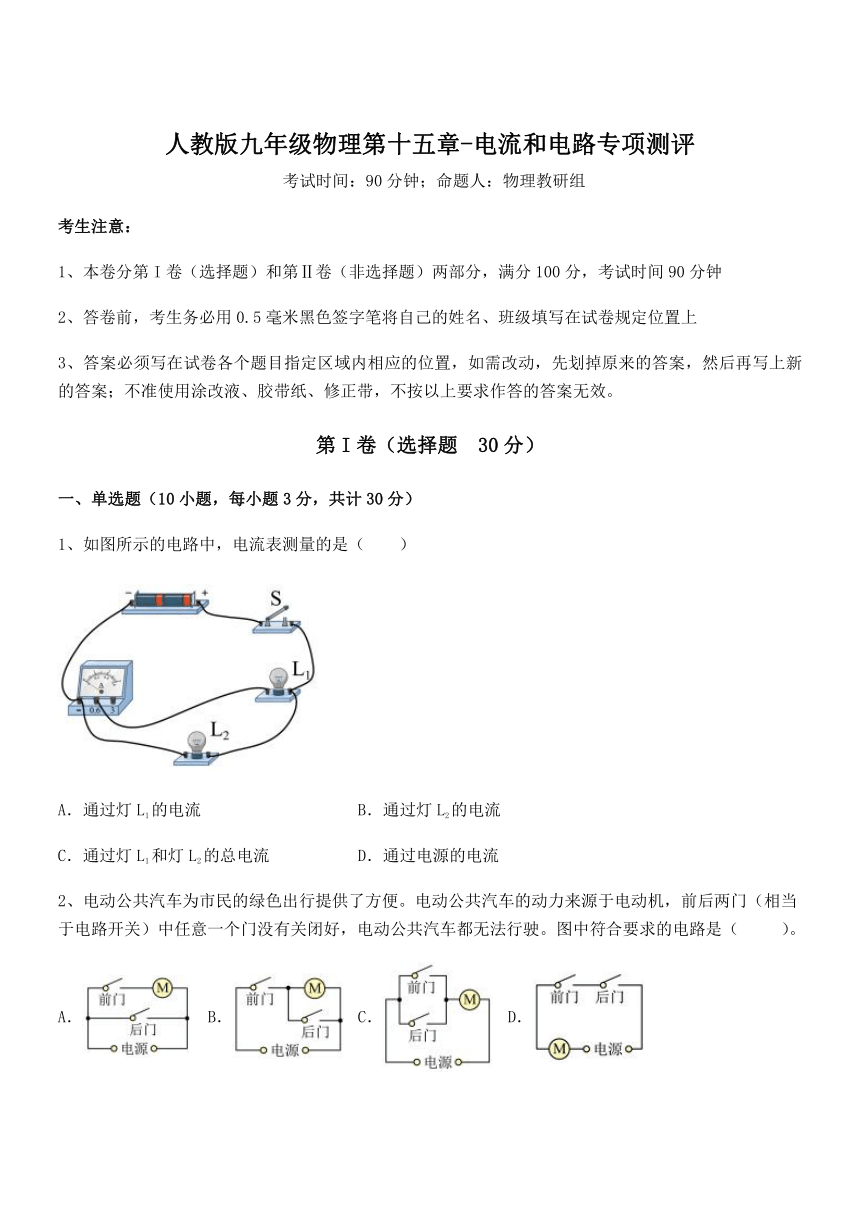

人教版九年级物理第十五章-电流和电路专项测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示的电路中，电流表测量的是（　　）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的总电流 D．通过电源的电流
2、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（相当于电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（ ）。
A． B． C． D．

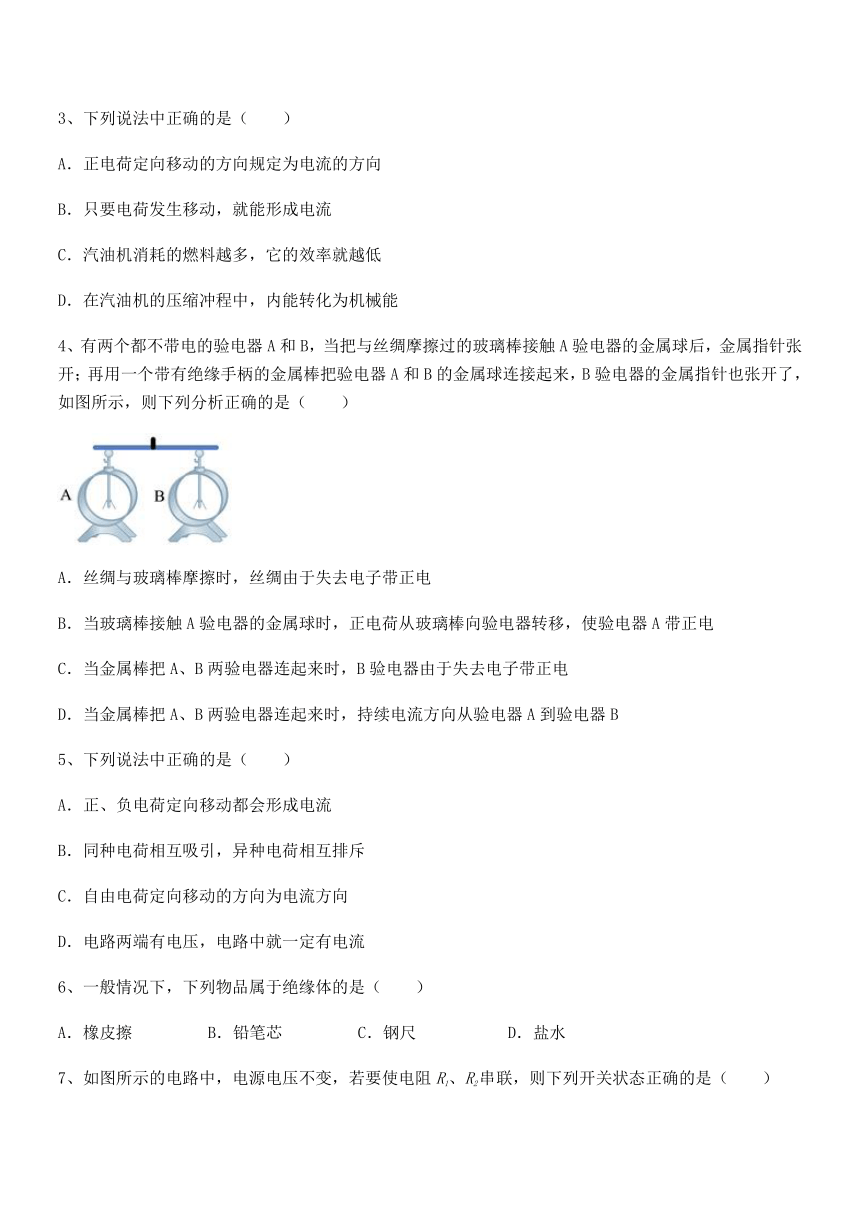

3、下列说法中正确的是（　　）
A．正电荷定向移动的方向规定为电流的方向
B．只要电荷发生移动，就能形成电流
C．汽油机消耗的燃料越多，它的效率就越低
D．在汽油机的压缩冲程中，内能转化为机械能
4、有两个都不带电的验电器A和B，当把与丝绸摩擦过的玻璃棒接触A验电器的金属球后，金属指针张开；再用一个带有绝缘手柄的金属棒把验电器A和B的金属球连接起来，B验电器的金属指针也张开了，如图所示，则下列分析正确的是（　　）
A．丝绸与玻璃棒摩擦时，丝绸由于失去电子带正电
B．当玻璃棒接触A验电器的金属球时，正电荷从玻璃棒向验电器转移，使验电器A带正电
C．当金属棒把A、B两验电器连起来时，B验电器由于失去电子带正电
D．当金属棒把A、B两验电器连起来时，持续电流方向从验电器A到验电器B
5、下列说法中正确的是（　　）
A．正、负电荷定向移动都会形成电流
B．同种电荷相互吸引，异种电荷相互排斥
C．自由电荷定向移动的方向为电流方向
D．电路两端有电压，电路中就一定有电流
6、一般情况下，下列物品属于绝缘体的是（　　）
A．橡皮擦 B．铅笔芯 C．钢尺 D．盐水

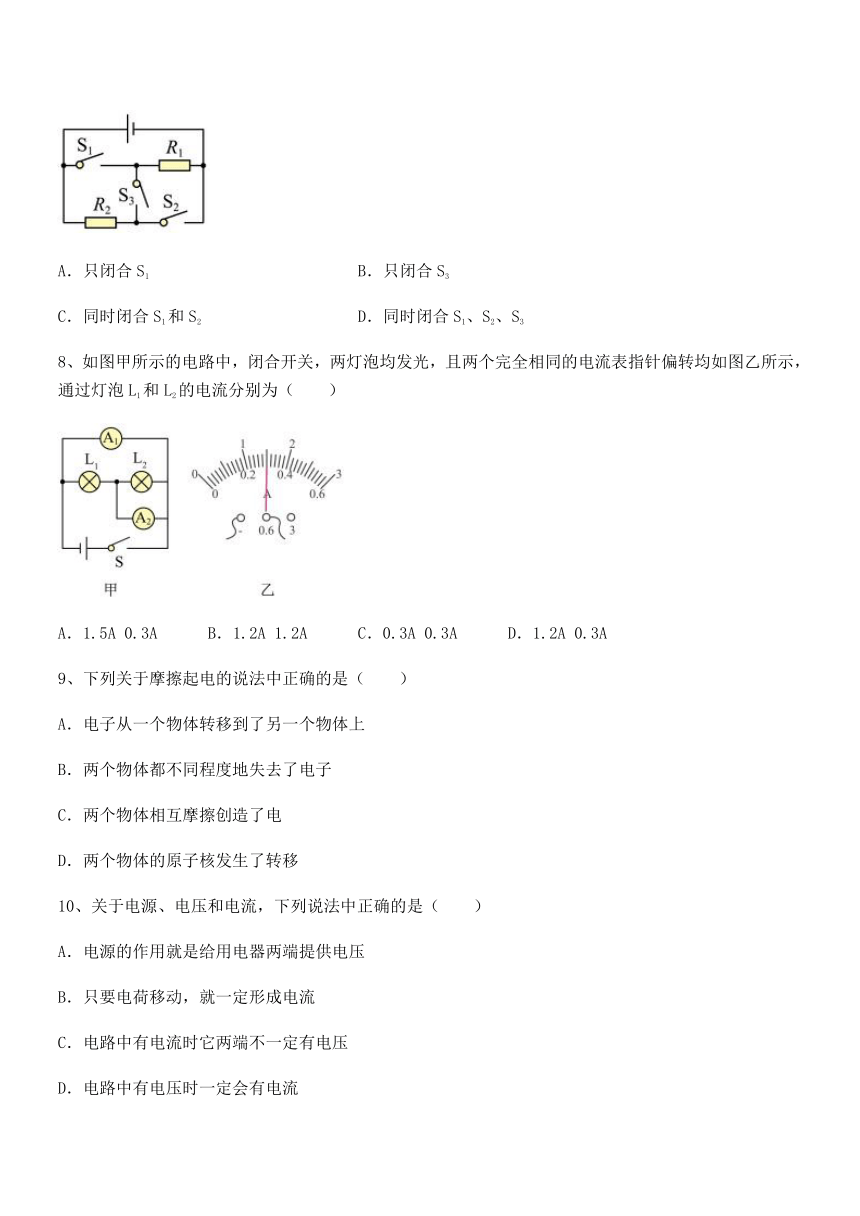

7、如图所示的电路中，电源电压不变，若要使电阻R1、R2串联，则下列开关状态正确的是（　　）
A．只闭合S1 B．只闭合S3
C．同时闭合S1和S2 D．同时闭合S1、S2、S3
8、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.5A 0.3A B．1.2A 1.2A C．0.3A 0.3A D．1.2A 0.3A
9、下列关于摩擦起电的说法中正确的是（　　）
A．电子从一个物体转移到了另一个物体上
B．两个物体都不同程度地失去了电子
C．两个物体相互摩擦创造了电
D．两个物体的原子核发生了转移
10、关于电源、电压和电流，下列说法中正确的是（　　）
A．电源的作用就是给用电器两端提供电压
B．只要电荷移动，就一定形成电流
C．电路中有电流时它两端不一定有电压
D．电路中有电压时一定会有电流
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）

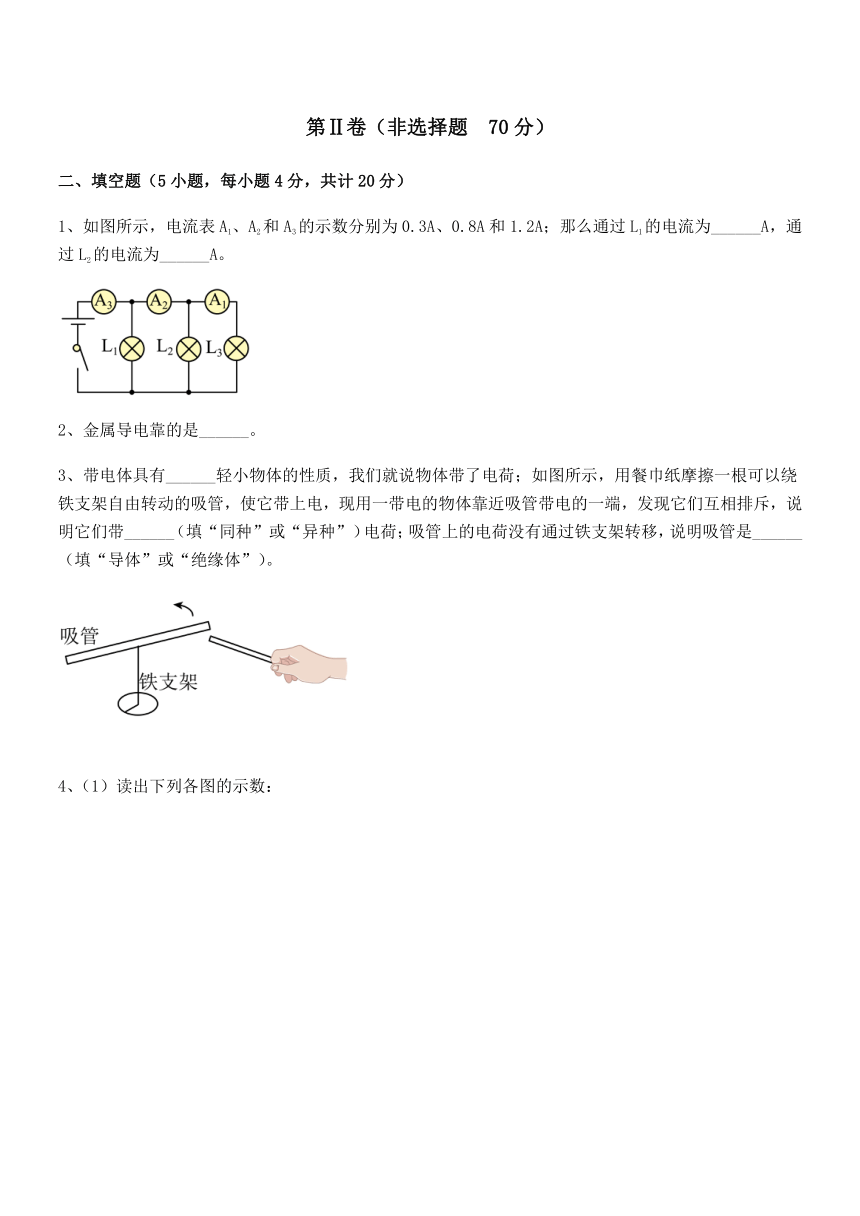

1、如图所示，电流表A1、A2和A3的示数分别为0.3A、0.8A和1.2A；那么通过L1的电流为______A，通过L2的电流为______A。
2、金属导电靠的是______。
3、带电体具有______轻小物体的性质，我们就说物体带了电荷；如图所示，用餐巾纸摩擦一根可以绕铁支架自由转动的吸管，使它带上电，现用一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们带______（填“同种”或“异种”）电荷；吸管上的电荷没有通过铁支架转移，说明吸管是______（填“导体”或“绝缘体”）。

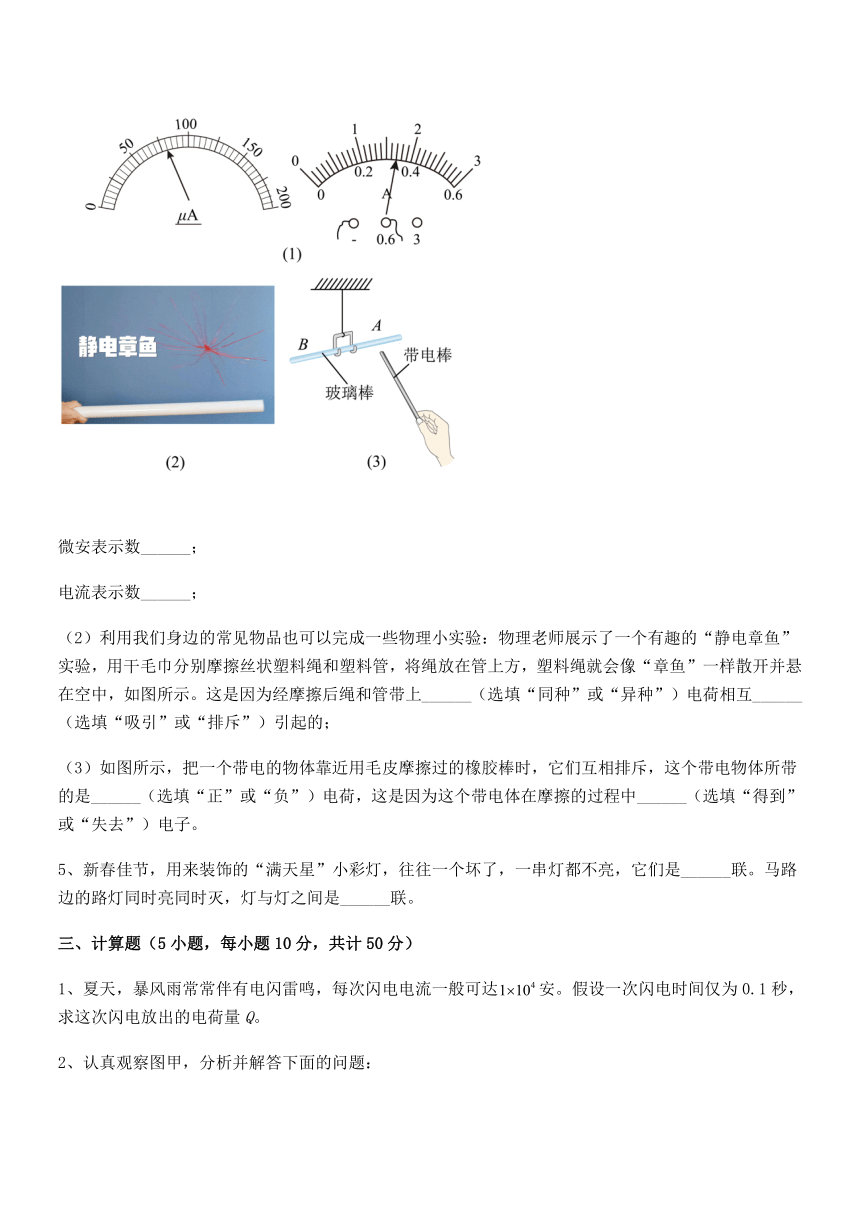

4、（1）读出下列各图的示数：
微安表示数______；
电流表示数______；
（2）利用我们身边的常见物品也可以完成一些物理小实验：物理老师展示了一个有趣的“静电章鱼”实验，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，如图所示。这是因为经摩擦后绳和管带上______（选填“同种”或“异种”）电荷相互______（选填“吸引”或“排斥”）引起的；
（3）如图所示，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，这个带电物体所带的是______（选填“正”或“负”）电荷，这是因为这个带电体在摩擦的过程中______（选填“得到”或“失去”）电子。
5、新春佳节，用来装饰的“满天星”小彩灯，往往一个坏了，一串灯都不亮，它们是______联。马路边的路灯同时亮同时灭，灯与灯之间是______联。
三、计算题（5小题，每小题10分，共计50分）
1、夏天，暴风雨常常伴有电闪雷鸣，每次闪电电流一般可达安。假设一次闪电时间仅为0.1秒，求这次闪电放出的电荷量Q。
2、认真观察图甲，分析并解答下面的问题：
（1）当开关S1、S2、S3都闭合时，电路状态为______；
（2）当只闭合S3时，若电流表A1的示数为0.5A，则通过L1的电流是多少______？
（3）当只闭合S1、S2时，此时电流表A2示数如图乙所示，电流表A1的示数为0.5A，则通过L1、L2的电流分别是多少______？
3、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数；
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数；
(3)若将S1、S2和S3同时闭合会发生什么现象？
4、如图甲所示是某同学探究并联电路电流规律的电路，闭合开关后，两表指针在同一位置，如图乙所示。求：
(1)电流表A1和A2示数；
(2)干路电流：
(3)通过灯泡L1和L2的电流。
5、如图所示，将两只灯泡通过开关接入电路中。闭合开关后甲乙两图中电流表A的示数均为1.2A，图乙中电流表A1的示数如图丙所示。分析并解答下面的问题：
（1）图甲中通过L2的电流是多少A？通过L1的电流是多少A？
（2）闭合开关后，图乙中电流表A1的示数是多少A？
（3）图乙中通过灯L2的电流为多少A？
---------参考答案-----------
一、单选题
1、A
【解析】
【详解】
电流表的电阻很小，在电路中把电流表看成导线，由电路图可以判断灯L1和灯L2是并联的，电流表在灯L1的支路上，电流表和灯L1串联，所以电流表测量灯L1的电流。故A符合题意，BCD不符合题意。
故选A。
2、D
【解析】
【详解】
由题知，电动机要由前、后两门（电路开关）关闭同时控制，任意一个门没有关闭好电动机都不能工作，则电动公交车无法行驶，所以前、后两门中的电路开关应串联连接同时控制电动机。故D符合题意。
故选D。
3、A
【解析】
【详解】
A．物理学中规定：正电荷定向移动的方向为电流方向，故A正确；
B．电荷定向移动形成电流，故B错误；
C．汽油机消耗的燃料越多，总功越大，但不知道有用功的多少，所以效率不一定越低，故C错误；
D．在汽油机的压缩冲程中，机械能转化为内能，故D错误。
故选A。
4、C
【解析】
【详解】
A．摩擦起电的实质是电子的转移，用丝绸摩擦过的玻璃棒因失去电子而带正电，丝绸因得电子而带负电，故A错误；
B．当玻璃棒接触A验电器的金属球时，验电器上自由电子转移玻璃棒上，使验电器A带正电，故B错误；
C．用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，B验电器由于失去电子而带正电，故C正确；
D．当金属棒把A、B两验电器连起来的瞬间，金属杆中有电流，且电流方向是从A到B，故D错误。
故选C。
5、A
【解析】
【详解】
A．电荷的定向移动形成电流，可以是正电荷，也可以是负电荷，故A正确；
B．同种电荷相互排斥，异种电荷相互吸引，故B错误；
C．物理学中规定正电荷定向移动的方向为电流方向，故C错误；
D．电路两端有电压，电路是通路，电路中才有电流，故D错误。
故选A。
6、A
【解析】
【详解】
A．橡皮擦的材料是橡胶，属于绝缘体，故A符合题意；
B．铅笔芯的主要材料是石墨，属于导体，故B不符合题意；
C．钢尺的材料是金属，属于导体，故C不符合题意；
D．盐水是电解质的水溶液，属于导体，故D不符合题意。
故选A。
7、B
【解析】
【详解】
A．只闭合S1，只有电阻R1接入，故A错误；
B．只闭合S3，电流从电池正极出发，经过R2、R1后回到负极，只有一条电流路径，故B正确；
C．同时闭合S1和S2，两个电阻并联，故C错误；
D．同时闭合S1、S2、S3，电源短路，故D错误。
故选B。
8、D
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A2的量程为0～3A，分度值为0.1A，干路电流I＝1.5A，L2支路电流表A1的量程为0～0.6A，分度值为0.02A，通过L2的电流I2＝0.3A；则灯L1中的电流
故ABC不符合题意；D符合题意。
故选D。
9、A
【解析】
【详解】
A．摩擦起电的实质是电子从一个物体转移到了另一个物体上，故A正确；
B．摩擦起电时，一个物体失去电子，而另一个物体得到电子，不会两个物体都失去了电子，故B错误；
C．摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷，故C错误；
D．摩擦起电的实质是电子从一个物体转移到另一个物体，两个物体的原子核不会发生转移，故D错误。
故选A。
10、A
【解析】
【详解】
A．电源是给电路提供电压的装置，即电源的作用就是给用电器两端提供电压，故A正确；
B．电荷的定向移动形成电流，故B错误；
C．因为电压是形成电流的原因，所以，电路中有电流时，电路两端一定有电压，故C错误；
D．电路中有电压，电路还要是通路，才会有电流，故D错误。
故选A。
二、填空题
1、0.4 0.5
【详解】
[1][2]由电路图可知，三个灯泡并联，电流表A3测干路总电流，电流表A2测流过灯L2与L3的电流，电流表A1测流过灯L3的电流；故通过灯L3的电流
根据并联电路电流规律可知：通过灯L2的电流
通过灯L1的电流
2、自由电子
【详解】
导体导电依靠的是自由电荷，金属导电靠其中可以自由移动的自由电子。
3、吸引 同种 绝缘体
【详解】
[1]摩擦过的物体有了吸引轻小物体的性质，我们就说物体带了电，或者说带了电荷。
[2]同种电荷相互排斥，异种电荷相互吸引，用一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们带同种电荷。
[3]不容易导电的物体叫绝缘体，吸管上的电荷没有通过铁支架转移，说明吸管不容易导电，它是绝缘体。
4、80μA 0.34A 同种 排斥 负 得到
【详解】
（1）[1]由图可知，微安表的分度值为5μA，示数为80μA。
[2]电流表选用的是小量程，分度值为0.02A，示数为0.34A。
（2）[3][4]同种电荷相互排斥，异种电荷相互吸引，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，这是因为经摩擦后塑料绳带上同种电荷相互排斥造成的。
（3）[5][6]与毛皮摩擦过的橡胶棒所带的电荷为负电荷，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，说明这个带电物体所带的是负电荷，这是因为这个带电体在摩擦的过程中得到电子。
5、串 并
【详解】
[1]因为串联电路中，各用电器之间工作时相互影响，因此用来做装饰的小彩灯，一个灯坏后，一串灯全都不亮，说明它们工作时相互影响，因此它们之间的连接方式为串联。
[2]马路边的路灯，灯与灯之间是互不影响的，所以是并联的关系。
三、计算题
1、1000C
【详解】
解：这次闪电放出的电荷量
答：这次闪电放出的电荷量为1000C。
2、短路 0.5A 0.24A，0.26A
【详解】
解：（1）由图可知，当开关S1、S2、S3都闭合时，电流不经过任何一个灯泡，直接由电源正极，经过电流表A1流向负极，由于电流表相当于导线，所以电路处于短路状态。
（2）当只闭合S3时，此时灯泡L2与L1串联，已知电流表A1的示数为0.5A，由串联电路的电流特点可知通过L1的电流为0.5A。
（3）当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，
由图乙可知，电流表A2所接量程为0～0.6 A，由指针位置可知，其示数为0.26 A，故通过L2的电流为I2＝0.26A；
由于并联电路中干路电流等于各支路中电流之和，则通过L1的电流为I1＝I﹣I2＝0.5A﹣0.26A＝0.24A。
答：（1）短路；（2）通过L1的电流是0.5A；（3）通过L1的电流是0.24A，通过L2的电流为0.26A。
3、 (1)0.1A，0；(2)0.4A；(3)发生电源短路，电源将被烧坏
【详解】
解：(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联；电流表A1和A2的都测量电路电流，而串联电路处处电流相等，故电流表A1和A2的示数相等，都等于图乙中的示数0.1A；电流表A3处于断路状态，因此示数为0。
(2)当开关S2和S3闭合，S1断开时，L1、L2并联；电流表A1测通过L2的电流，A2测通过L1的电流，A3测干路电流；因为并联电路中，干路电流等于各支路电流之和，所以电流表A1的示数
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S1、S3回到电源负极，故发生电源短路，电源将被烧坏。
答：(1)电流表A2的示数为0.1A，A3的示数为0；
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数为0.4A；
(3)若将S1、S2和S3同时闭合，会发生电源短路，电源将被烧坏。
4、 (1)0.8A；0.16A；(2)0.8A；(3)0.64A；0.16A
【详解】
(1)由图可知，闭合开关后两个灯泡并联，两端电压相等；电流表A1测量干路电流，电流表A2测量L2所在支路的电流，即电流表A1的示数较大，则电流表A1接入大量程（分度值为0.1A）、电流表A2接入小量程（分度值为0.02A），则电流表A1和A2示数分别为0.8A、0.16A。
(2)干路电流为电流表A1的示数，即
(3)通过L2的电流为电流表A2的示数，即
根据并联分流可知通过灯泡L1的电流为
答：(1)电流表A1和A2示数分别为0.8A、16A；
(2)干路电流为0.8A；
(3)通过灯泡L1和L2的电流分别为0.64A、16A。
5、（1）1.2A，0A；（2）0.48A；（3）0.72A
【详解】
解：（1）由图甲知，开关闭合时，L1被电流表短路，故通过L1的电流
I1=0A
只有L2接入电路中，故L2的电流大小为电流表示数：即
I2=1.2A
（2）由图丙可知，电流表所接量程为0~0.6A，对应分度值为0.02A，由指针位置可知，此时电流为0.48A，故通过A1的示数为
I1′=0.48A
（3）由图乙知，开关闭合时，L1与L2并联，电流表A测干路电流，A1测通过L1的电流，由并联电路的电流特点可得，L2的电流大小为
I2′=IA-I1′=1.2A-0.48A=0.72A
答：（1）图甲中通过L2的电流是1.2A，通过L1的电流为0A；
（2）图乙中电流表A1的示数是0.48A；
（3）图乙中通过灯L2的电流为0.72A。
