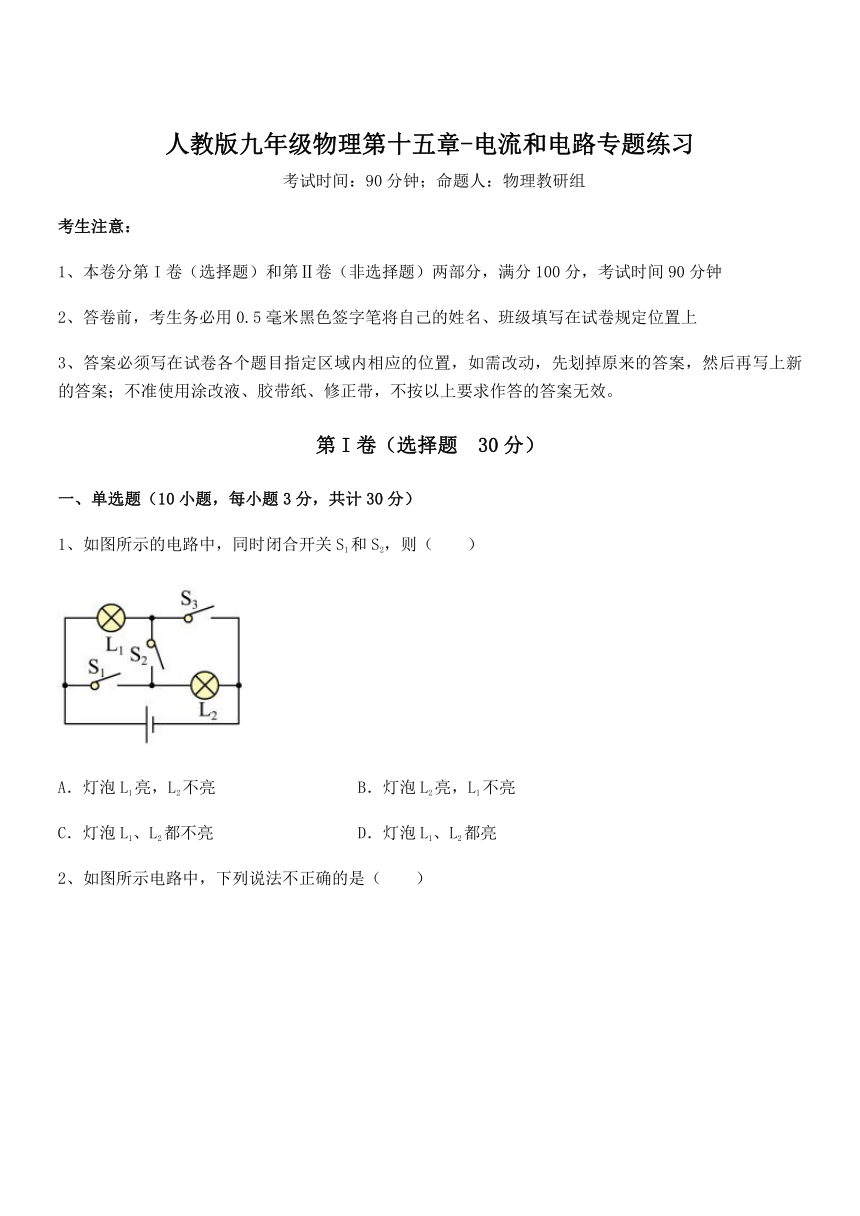

人教版九年级物理第十五章-电流和电路专题练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示的电路中，同时闭合开关S1和S2，则（　　）
A．灯泡L1亮，L2不亮 B．灯泡L2亮，L1不亮
C．灯泡L1、L2都不亮 D．灯泡L1、L2都亮

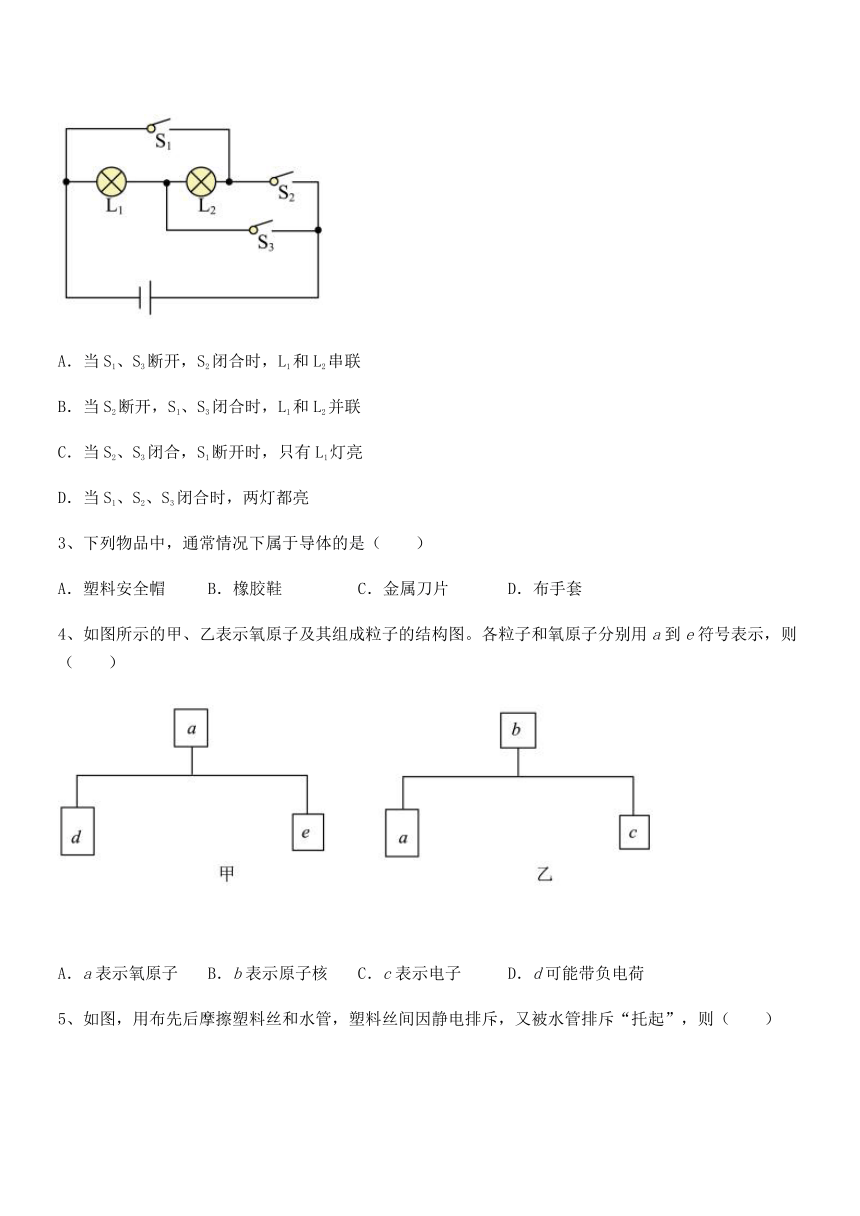

2、如图所示电路中，下列说法不正确的是（　　）
A．当S1、S3断开，S2闭合时，L1和L2串联
B．当S2断开，S1、S3闭合时，L1和L2并联
C．当S2、S3闭合，S1断开时，只有L1灯亮
D．当S1、S2、S3闭合时，两灯都亮
3、下列物品中，通常情况下属于导体的是（　　）
A．塑料安全帽 B．橡胶鞋 C．金属刀片 D．布手套
4、如图所示的甲、乙表示氧原子及其组成粒子的结构图。各粒子和氧原子分别用a到e符号表示，则（　　）
A．a表示氧原子 B．b表示原子核 C．c表示电子 D．d可能带负电荷

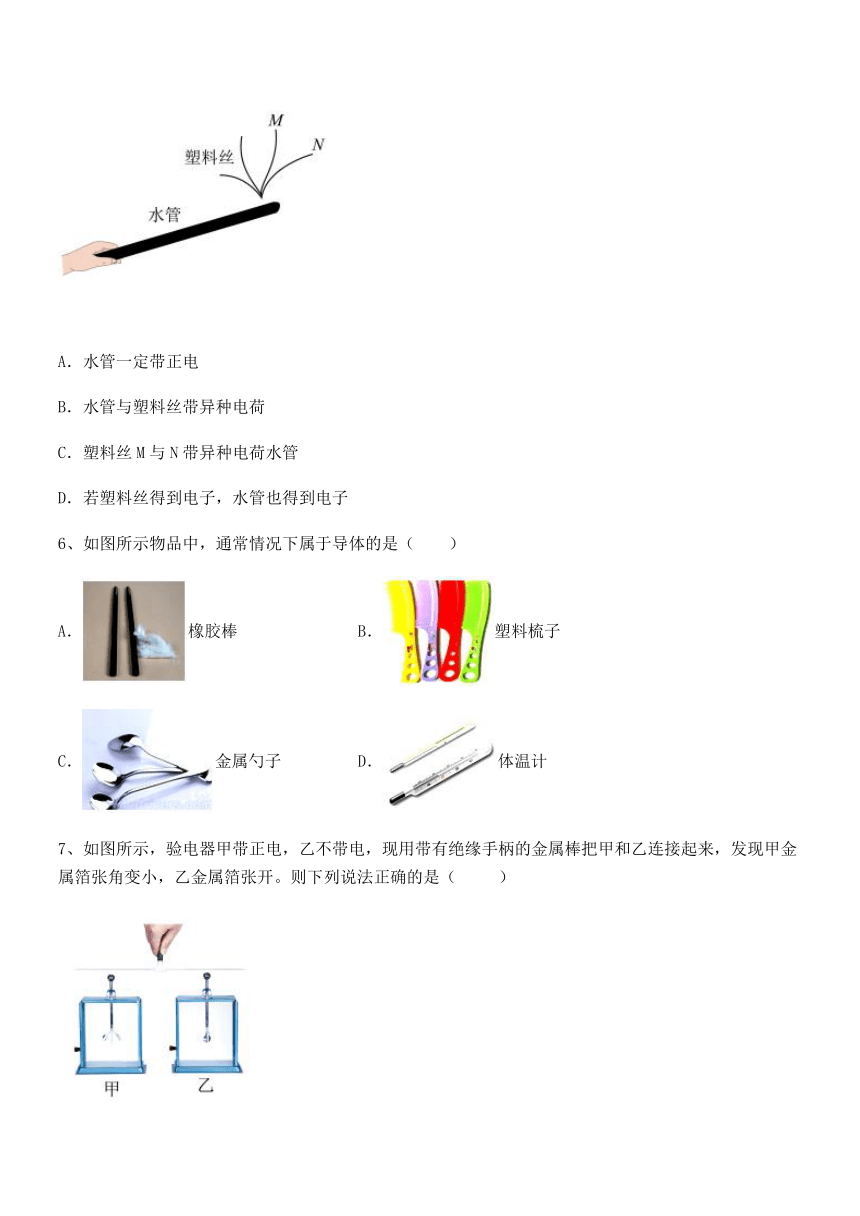

5、如图，用布先后摩擦塑料丝和水管，塑料丝间因静电排斥，又被水管排斥“托起”，则（　　）
A．水管一定带正电
B．水管与塑料丝带异种电荷
C．塑料丝M与N带异种电荷水管
D．若塑料丝得到电子，水管也得到电子
6、如图所示物品中，通常情况下属于导体的是（　　）
A．橡胶棒 B．塑料梳子
C．金属勺子 D．体温计
7、如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开。则下列说法正确的是（ ）
A．乙验电器金属箔张开是因为它带上了负电
B．金属棒中瞬间电流的方向是从甲流向乙
C．正电荷从甲移到乙，所以两个验电器都带正电
D．电子从乙移到甲，乙带负电荷

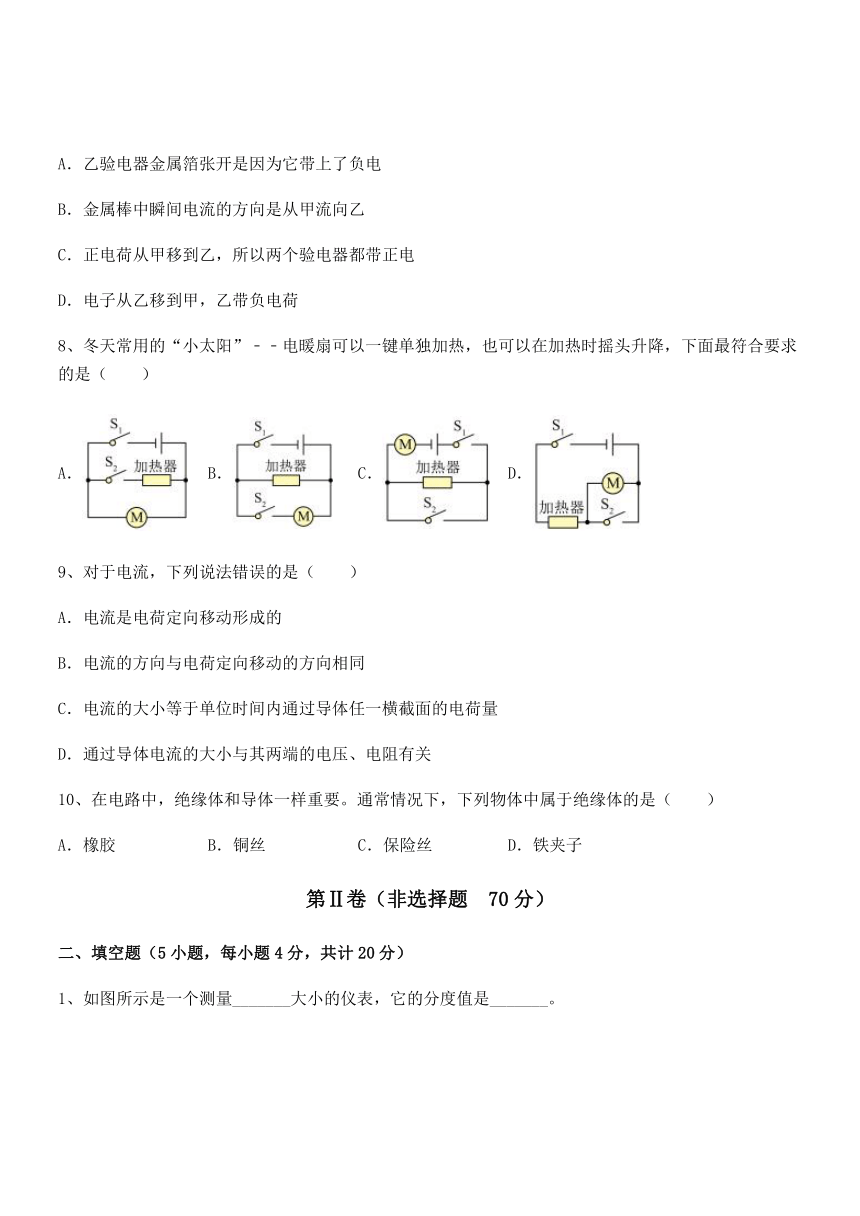

8、冬天常用的“小太阳”﹣﹣电暖扇可以一键单独加热，也可以在加热时摇头升降，下面最符合要求的是（　　）
A． B． C． D．
9、对于电流，下列说法错误的是（　　）
A．电流是电荷定向移动形成的
B．电流的方向与电荷定向移动的方向相同
C．电流的大小等于单位时间内通过导体任一横截面的电荷量
D．通过导体电流的大小与其两端的电压、电阻有关
10、在电路中，绝缘体和导体一样重要。通常情况下，下列物体中属于绝缘体的是（　　）
A．橡胶 B．铜丝 C．保险丝 D．铁夹子
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）

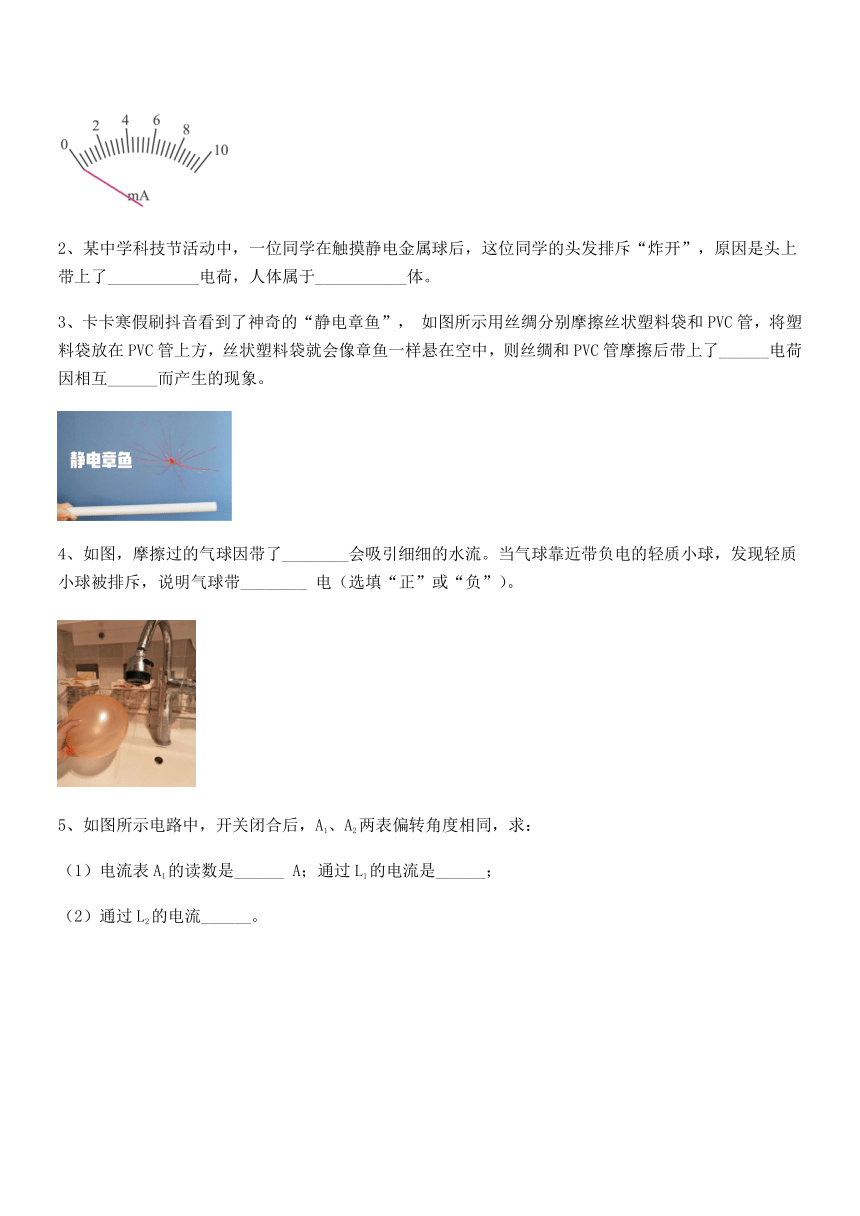

1、如图所示是一个测量_______大小的仪表，它的分度值是_______。
2、某中学科技节活动中，一位同学在触摸静电金属球后，这位同学的头发排斥“炸开”，原因是头上带上了___________电荷，人体属于___________体。
3、卡卡寒假刷抖音看到了神奇的“静电章鱼”， 如图所示用丝绸分别摩擦丝状塑料袋和PVC管，将塑料袋放在PVC管上方，丝状塑料袋就会像章鱼一样悬在空中，则丝绸和PVC管摩擦后带上了______电荷因相互______而产生的现象。
4、如图，摩擦过的气球因带了________会吸引细细的水流。当气球靠近带负电的轻质小球，发现轻质小球被排斥，说明气球带________ 电（选填“正”或“负”）。
5、如图所示电路中，开关闭合后，A1、A2两表偏转角度相同，求：
（1）电流表A1的读数是______ A；通过L1的电流是______；
（2）通过L2的电流______。
三、计算题（5小题，每小题10分，共计50分）
1、如图所示，是某个同学探究并联电路电流规律的电路，如下图两表指针在同一位置。求：
（1）电流表A1和A2示数；
（2）流过电阻R2的电流；
（3）干路电流。
2、在如图所示的电路中，电源电压为6V不变，电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。闭合开关S，电流表的示数为0.2A。求：
(1)电压表的示数；
(2)电阻R2连入电路的阻值；
(3)若移动滑动变阻器滑片P到某一位置，发现电压表和电流表中有一个已达到满刻度，求此时电压表和电流表的示数。
3、如图所示电路中，闭合开关S后，灯L1、L2、L3正常发光，电流表A1、A2、A3的示数分别为1A、0.7A、0.5A，求通过灯L1、L2和L3的电流分别是多少？
4、如图所示，1s内通过L1的电荷量是0.5C，1min通过L2的电荷量是60C，电流表A3的示数为2A。问A1、A2的示数分别是多少？
5、如图所示，是我国某环保设备检测仪器，我们选取仪器上的三盏指示灯，电路图如图所示，已知通过和的电流分别为4mA和10mA，请通过计算说明流经的电流大小。
---------参考答案-----------
一、单选题
1、B
【解析】
【详解】
由电路图可知，同时闭合开关S1和S2、断开S3时，L1被短路，不发光，只有L2接入电路中，故只有灯泡L2发光，故ACD不符合题意，B符合题意。
故选B
2、D
【解析】
【详解】
A．由电路图可知，当S1、S3断开，S2闭合时，L1、L2顺次连接，因此L1、L2串联，故A正确，不符合题意；
B．当S2断开，S1、S3闭合时，L1、L2首首相连、尾尾相连，则L1与L2并联，故B正确，不符合题意；
C．当S2、S3闭合，S1断开时，灯L2短路，只有灯L1接入电路，灯L1发光，故C正确，不符合题意；
D．当S1、S2、S3闭合时，S1和S2的闭合使导线直接将电源两极相连，形成电源短路，灯泡都不亮，故D错误，符合题意。
故选D。
3、C
【解析】
【详解】
ABD．塑料安全帽、橡胶鞋、布手套不容易导电，属于绝缘体，故ABD不符合题意；
C．金属刀片是金属，容易导电，属于导体，故C符合题意。
故选C。
4、C
【解析】
【详解】
如图乙所示，b可以分成a、c，a又可以分成d、e，故b是原子，原子分成原子核和核外电子，原子核又分为质子和中子，故a表示原子核，c表示核外电子，质子带正电，中子不带电，故ABD不符合题意；C符合题意。
故选C。
5、D
【解析】
【详解】
A．用布摩擦水管，塑料丝和水管之间相互排斥，说明塑料丝和水管带同种电荷，但不确定带哪种电荷，故A不符合题意；
B．塑料丝和水管之间相互排斥，说明塑料丝和水管带同种电荷，故B不符合题意；
C．塑料丝间因静电排斥，说明塑料丝M和N带同种电荷，故C不符合题意；
D．若塑料丝得到电子，水管和塑料丝带同种电荷，所以水管也得到电子，故D符合题意。
故选D。
6、C
【解析】
【详解】
ABD．橡胶棒、塑料梳子、体温计（指玻璃外壳），通常情况下它们不容易导电，都属于绝缘体，故ABD不符合题意；
C．金属勺子是金属制品，容易导电，属于导体，故C符合题意。
故选C。
7、B
【解析】
【详解】
ACD．甲带正电荷是由于缺少电子，而乙不带电（正电荷数等于负电荷数），此时乙中的电子会经过金属棒从乙移到甲，甲带的电减少，仍带正电，所以，金属箔张角变小；而乙由于电子的转移，失去电子，带正电，金属箔张开，故ACD错误；
B．乙中的电子经过金属棒从乙移到甲，由于物理学中规定：正电荷定向移动的方向为电流的方向，且与电子定向移动的方向相反。因此金属棒中瞬间电流的方向是从甲流向乙，故B正确。
故选B。
8、B
【解析】
【详解】
电暖扇可以一键单独加热，也可以在加热时摇头升降，这说明电热丝与电动机工作时互不影响，是并联的；一个开关在干路中控制整个电路，另一个开关在支路中控制电动机，故B符合题意，ACD不符合题意。
故选B。
9、B
【解析】
【详解】
A．电荷的定向移动形成电流，要使电路中有电流，电路两端要有电压，而且电路要闭合，故A正确，不符合题意；
B．物理学中规定，电流的方向为正电荷定向移动的方向，在金属导体内，是靠带负电的自由电子导电，电流方向与电子定向移动的方向相反，故B错误，符合题意；
C．根据电流的定义可知，单位时间内通过导体横截面的电量等于电流的大小，故C正确，不符合题意；
D．根据欧姆定律可知，通过导体电流的大小与其两端的电压、电阻有关。电阻一定时，电流与电压成正比；电压一定时，电流与电阻成反比，故D正确，不符合题意。
故选B。
10、A
【解析】
【详解】
A．橡胶不容易导电，是绝缘体，故A符合题意；
BCD．铜丝、保险丝和铁夹子容易导电，是导体，故BCD不符合题意。
故选A。
二、填空题
1、电流 0.4mA
【详解】
[1]因图中表盘上有“mA”字样，表明该仪器是测量电流大小的仪表。
[2]由图中可知，2mA之间有5个小刻度，故可知每一个小刻度表示0.4mA，即分度值为0.4mA。
2、同种 导
【详解】
[1]当人在触摸静电球时，人身体就会带上电荷，即人的头发上会带上电荷，且都是同种电荷，由于同种电荷相互排斥，故此时人的头发会“炸开”。
[2]因电荷能从静电金属球转移得到人体的各个部位，故人体是导体。
3、同种 排斥
【详解】
[1][2]用丝绸分别摩擦丝状塑料袋和PVC管，丝状塑料袋和PVC管由于摩擦而带电，丝状塑料袋就会像章鱼一样悬在空中，说明丝状塑料袋与PVC管相互排斥，故它们带着的是同种电荷，由于同种电荷相互排斥而产生图中的现象。
4、电 负
【详解】
[1]带电体可以吸引轻小物体，摩擦过的气球会吸引细细的水流，说明摩擦使气球带上了电荷。
[2]当气球靠近带负电的小球，小球被排斥，根据电荷间的相互作用规律可知气球带负电。
5、2 0.4A 1.6A
【详解】
（1）[1][2]由电路图可知，两灯泡并联，电流表A1测干路电流，电流表A2测灯L1支路电流，由并联电路的电流特点可知，A1的示数应大于A2的示数，而两电流表的表针偏转相同，所以，电流表A1选用的是0~3A量程，示数为，电流表A2选用的是0~0.6A量程，示数为。
（2）[3]根据并联电路电流的规律可知，通过灯L2的电流为
三、计算题
1、（1）0.26A，1.3A；（2）1.04A；（3）1.3A
【详解】
解：（1）由电路图知道，两灯泡并联，A1测量通过R1的电流，A2测量干路电流，所以A2示数大于A1示数，即A1选择0～0.6A量程，示数为0.26A；A2选择0～3A量程，示数为1.3A。
（2）由（1）知道，干路电流为1.3A，通过R1的电流为0.26A，由串联电路电流的特点知道，通过R2的电流为
I2=I-I1=1.3A-0.26A=1.04A
（3）由（1）知道，干路电流为1.3A。
答：（1）A1和A2示数分别为0.26A和1.3A；
（2）流过电阻R2的电流为1.04A；
（3）干路电流为1.3A。
2、 (1)2V；(2)20Ω；(3)6V、0.6A或3V、0.3A
【分析】
根据串联电路中电阻分压、并联电路中电阻分流特性分析，根据欧姆定律公式计算电流或电压值；电流表的最大量程有0.6A与3A两种规格，电压表的最大量程有6V与15V两种规格。
【详解】
(1)闭合开关S后，两个电阻串联，电压表测量电阻R1的两端电压，即
(2)根据串联分压特性可知，电阻R2的两端电压为
则电阻R2接入的阻值为
(3)若移动滑动变阻器滑片P到某一位置，发现电压表和电流表中有一个已达到满刻度，电压表满刻度时为15V或3V，由于电源电压仅为6V，则电压表的最大量程为3V，此时电路中的电流为
电流表的满刻度为3A或0.6A，由于变阻器允许通过的电流为2A，则电流表满刻度时为0.6A，此时电压表示数为
电压表的示数能够保证电路安全，符合题意。
答：(1)电压表的示数为2V；
(2)电阻R2连入电路的阻值为20Ω；
(3)若移动滑动变阻器滑片P到某一位置，发现电压表和电流表中有一个已达到满刻度，求此时电压表和电流表的示数为6V、0.6A或3V、0.3A。
3、0.3A；0.2A；0.5A
【详解】
由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；根据并联电路电流规律可知通过灯L3的电流
I3＝IA3＝0.5A
通过灯L2的电流
I2＝IA2﹣IA3＝0.7A﹣0.5A＝0.2A
通过灯L1的电流
I1＝IA1﹣IA2＝1A﹣0.7A＝0.3A
答：通过灯L1、L2和L3的电流分别是0.3A、0.2A与0.5A。
4、3.5A，3A
【详解】
通过L1的电流为
通过L2的电流为
由图可知，三灯并联，电流表A3测量通过L3的电流，已知A3的示数为2A，即通过L3的电流I3＝2A；电流表A1测量干路中的电流，其示数为
IA1＝I1+I2+I3＝0.5A+1A+2A＝3.5A
电流表A2测量通过灯L2和L3的电流之和，其示数为
IA2＝I2+I3＝1A+2A＝3A
答：A1、A2的示数分别是3.5A、3A。
5、6mA或14mA
【详解】
若和并联后，再和串联，此时流过的电流为
若和并联后，再和串联，此时流过的电流为
答：流经的电流大小可能是6mA或14mA。
