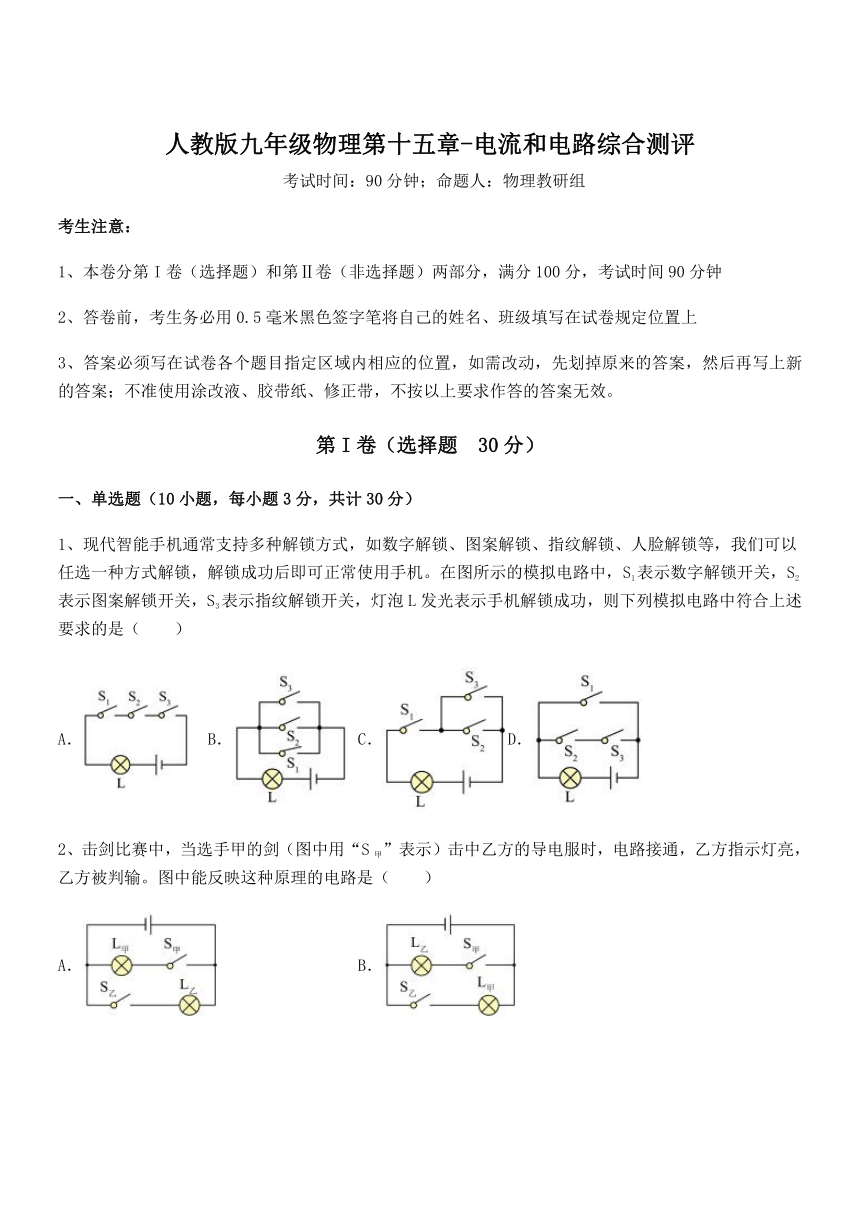

人教版九年级物理第十五章-电流和电路综合测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、现代智能手机通常支持多种解锁方式，如数字解锁、图案解锁、指纹解锁、人脸解锁等，我们可以任选一种方式解锁，解锁成功后即可正常使用手机。在图所示的模拟电路中，S1表示数字解锁开关，S2表示图案解锁开关，S3表示指纹解锁开关，灯泡L发光表示手机解锁成功，则下列模拟电路中符合上述要求的是（　　）
A． B． C． D．
2、击剑比赛中，当选手甲的剑（图中用“S甲”表示）击中乙方的导电服时，电路接通，乙方指示灯亮，乙方被判输。图中能反映这种原理的电路是（　　）
A． B．
C． D．

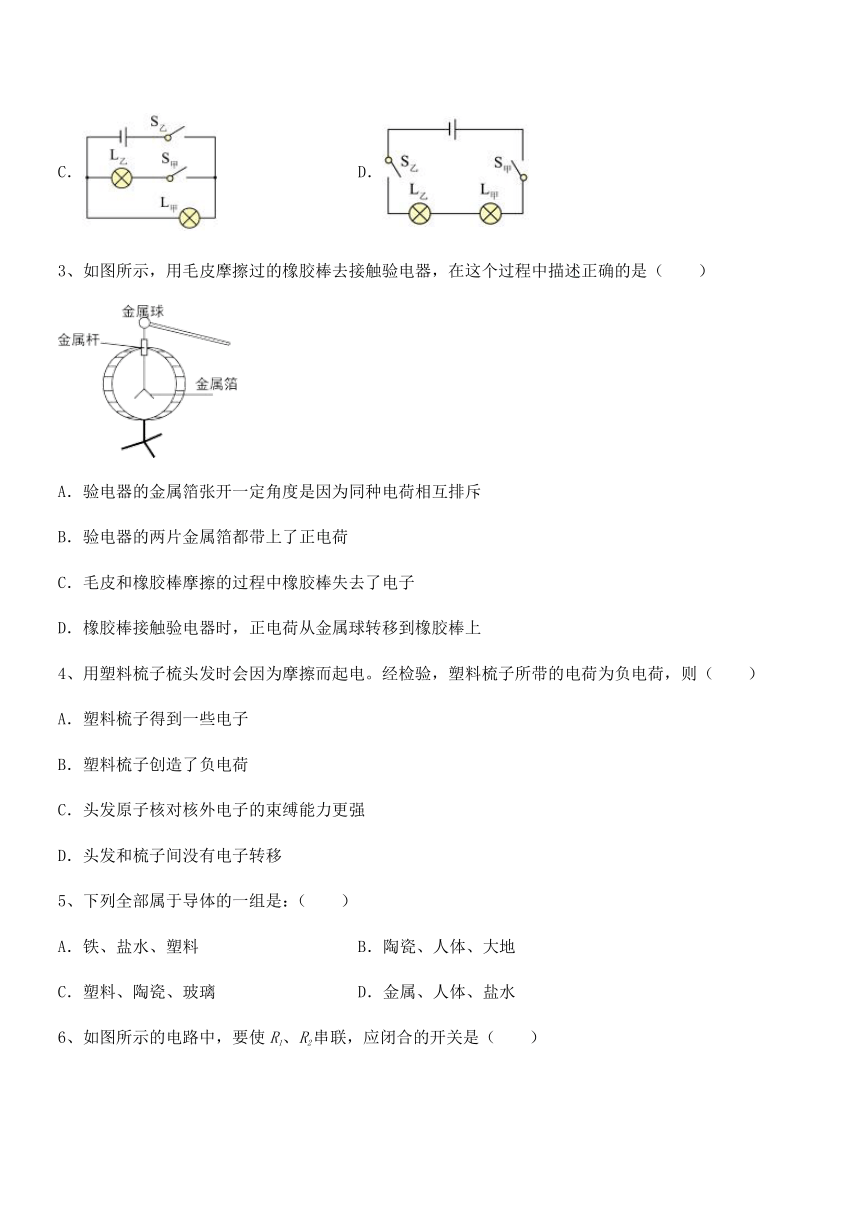

3、如图所示，用毛皮摩擦过的橡胶棒去接触验电器，在这个过程中描述正确的是（　　）
A．验电器的金属箔张开一定角度是因为同种电荷相互排斥
B．验电器的两片金属箔都带上了正电荷
C．毛皮和橡胶棒摩擦的过程中橡胶棒失去了电子
D．橡胶棒接触验电器时，正电荷从金属球转移到橡胶棒上
4、用塑料梳子梳头发时会因为摩擦而起电。经检验，塑料梳子所带的电荷为负电荷，则（　　）
A．塑料梳子得到一些电子
B．塑料梳子创造了负电荷
C．头发原子核对核外电子的束缚能力更强
D．头发和梳子间没有电子转移
5、下列全部属于导体的一组是：（　　）
A．铁、盐水、塑料 B．陶瓷、人体、大地
C．塑料、陶瓷、玻璃 D．金属、人体、盐水
6、如图所示的电路中，要使R1、R2串联，应闭合的开关是（　　）
A．只闭合S1 B．只闭合S2
C．只闭合S3 D．S1、S2、S3全部闭合
7、如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出、充电宝丙正在为手充电，则此时（　　）
A．只有甲在输出电能
B．只有乙在输出电能
C．只有丙在输出电能
D．甲、乙、丙都在输出电能
8、下列现象中，不能运用分子动理论解释的是（　　）
A．铅块紧压后粘在一起
B．红墨水在水中散开
C．水和酒精混合后总体积变小
D．丝绸摩擦过的玻璃棒吸引纸屑

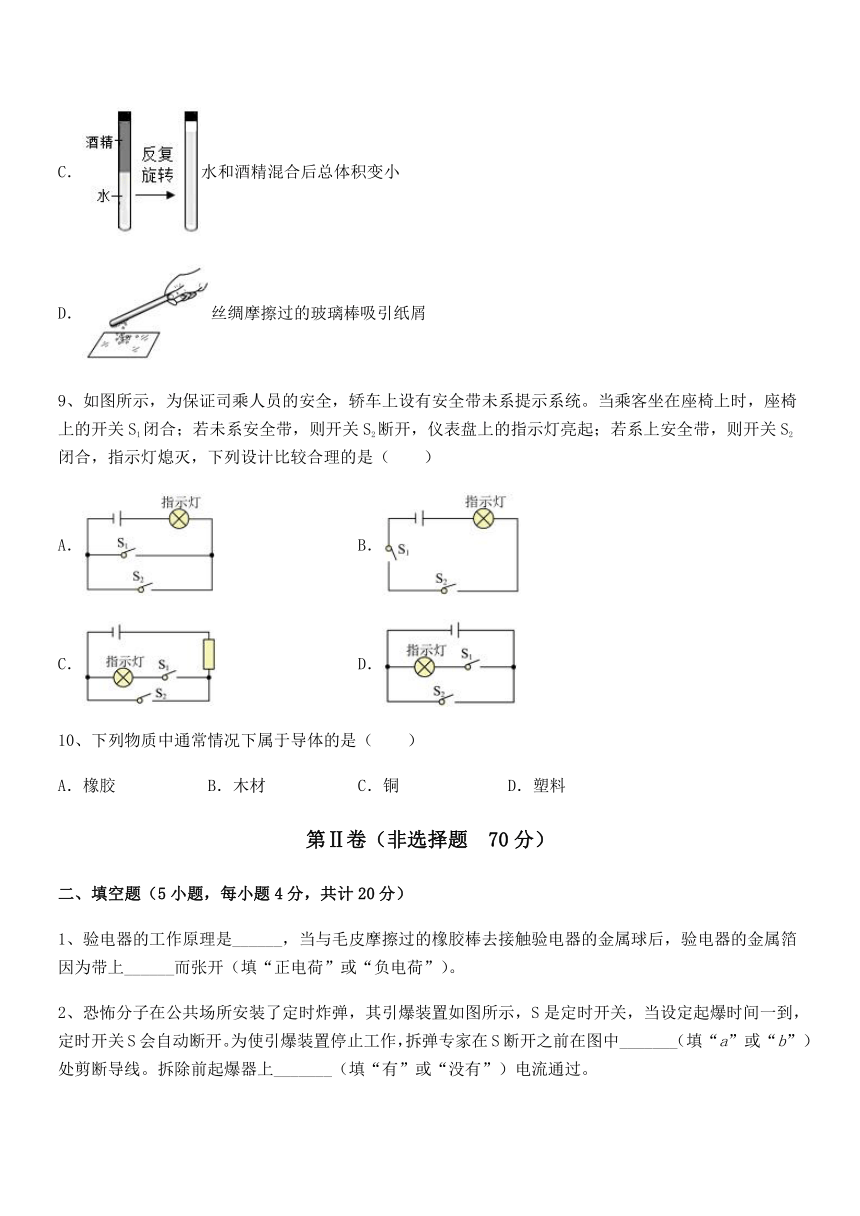

9、如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅上的开关S1闭合；若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的是（　　）
A． B．
C． D．
10、下列物质中通常情况下属于导体的是（　　）
A．橡胶 B．木材 C．铜 D．塑料
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题4分，共计20分）
1、验电器的工作原理是______，当与毛皮摩擦过的橡胶棒去接触验电器的金属球后，验电器的金属箔因为带上______而张开（填“正电荷”或“负电荷”）。
2、恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家在S断开之前在图中_______（填“a”或“b”）处剪断导线。拆除前起爆器上_______（填“有”或“没有”）电流通过。

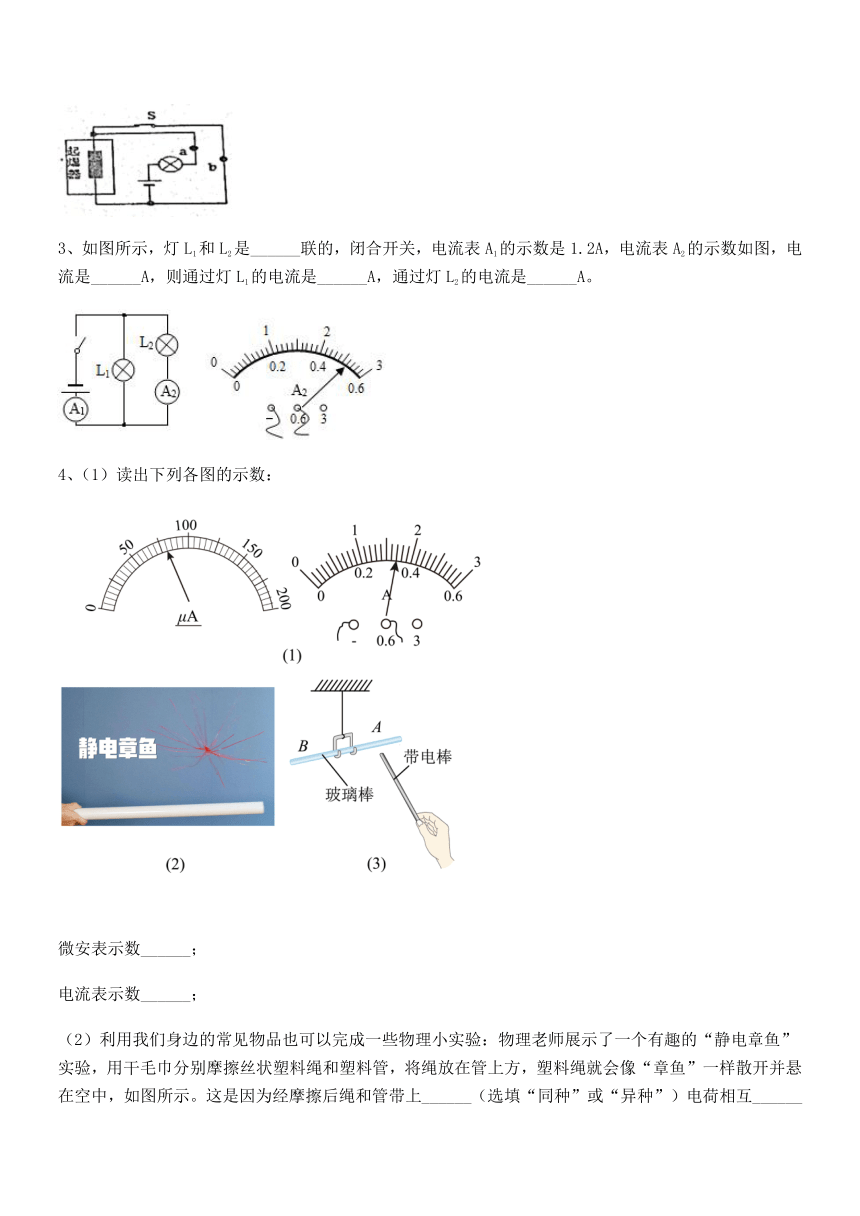

3、如图所示，灯L1和L2是______联的，闭合开关，电流表A1的示数是1.2A，电流表A2的示数如图，电流是______A，则通过灯L1的电流是______A，通过灯L2的电流是______A。
4、（1）读出下列各图的示数：
微安表示数______；
电流表示数______；
（2）利用我们身边的常见物品也可以完成一些物理小实验：物理老师展示了一个有趣的“静电章鱼”实验，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，如图所示。这是因为经摩擦后绳和管带上______（选填“同种”或“异种”）电荷相互______（选填“吸引”或“排斥”）引起的；
（3）如图所示，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，这个带电物体所带的是______（选填“正”或“负”）电荷，这是因为这个带电体在摩擦的过程中______（选填“得到”或“失去”）电子。
5、马路边的路灯总是同时亮，同时灭，灯与灯之间是_____联的；晚上，人从路灯下走过时，路灯下的影子是由于光的_____形成的。
三、计算题（5小题，每小题10分，共计50分）
1、如图所示的电路中，电源电压为6V；
（1）当S1、S2都断开时，电流表的示数为0.5A，求通过R1、R2的电流各是多少安？
（2）当S1、S2都闭合时，灯L的电流为0.3A，电流表的示数为0.9A，求通过R1、R2的电流各是多少安？（要求写出必要的文字说明）
2、10秒内通过小灯泡的电荷量为3库伦，求通过小灯泡的电流。
3、如图是一个实验用玻璃箱中的电路图；进行实验时，有时需要L1和L2同时发光，L3不发光；有时需要L2和L3同时发光，L1不发光；
求：（1）只闭合S1，A1表示数为0.36A，则A2表示数为多少？
（2）当L2和L3同时发光，L1不发光时，A1表示数为1.5A，A2表示数0.6A，则A3表示数为多少？
4、如图所示的电路中，已知通过L1的电流为0.2A，通过L2的电流为0.1A，通过L3的电流为0.4A，求：
（1）电流表A1的示数；
（2）电流表A2的示数；
（3）电流表A3的示数。
5、如图所示，是某个同学探究并联电路电流规律的电路，如下图A1和A2两表指针在同一位置。求：
(1)干路电流；
(2)流过电阻R2的电流。
---------参考答案-----------
一、单选题
1、B
【解析】
【详解】
数字解锁开关S1或图案解锁开关S2或指纹解锁开关S3均可以解锁，说明三个开关可以独立工作、互不影响即为并联，然后与灯泡、电源组成电路，故B符合题意，ACD不符合题意。
故选B。
2、B
【解析】
【详解】
因为甲方指示灯和乙方指示灯可以单独工作，并且互不影响，因此甲、乙指示灯为并联连接；根据题意可知，甲方开关控制乙方指示灯的工作，乙方开关控制甲方指示灯的工作，故ACD不符合题意，B符合题意。
故选B。
3、A
【解析】
【详解】
AB．用毛皮摩擦过的橡胶棒带负电，带负电的橡胶棒接触金属球，电子经金属球金属杆到达金属箔片，金属箔片因为带负电，根据同种电荷相互排斥而张开一定角度，故A正确，B错误；
C．毛皮和橡胶棒摩擦的过程中毛皮失去电子，橡胶棒得到电子而带负电，故C错误；
D．橡胶棒接触验电器时，是电子从金属球转移到橡胶棒上，故D错误。
故选A。
4、A
【解析】
【详解】
用塑料梳子梳头发时会因为摩擦而起电，由题知，塑料梳子所带的电荷为负电荷，说明梳子在此过程中得到了电子，则头发在此过程中失去了电子，即部分电子从头发转移到梳子上，说明头发原子核对核外电子的束缚能力较弱。故A符合题意，BCD不符题意。
故选A。
5、D
【解析】
【详解】
容易导电的物体叫做导体，常见的导体有：金属，大地，人体，石墨，酸碱盐水溶液，含有杂质的水；不容易导电的物体叫做绝缘体，常见的绝缘体有：玻璃，塑料，橡胶，陶瓷，油，空气，纯水。故ABC不符合题意，D符合题意。
故选D。
6、B
【解析】
【详解】
要使R1、R2串联，电流只有一条流通路径，由电路图知，电流路径应为：电源正极、R1、S2、R2、电源负极，由此可判断出：开关S1、S3应断开，而开关S2应闭合。
故选B。
7、C
【解析】
【详解】
输出电能即是将电能转换成其它形式能，甲在消耗电能，乙既没消耗电能也没输出电能，丙将电能转化成化学能，即输出电能。
故选C。
8、D
【解析】
【详解】
A．两块表面光滑的铅块相互紧压后“粘”在一起，说明分子间有引力。故A不符合题意；
B．分子永不停息地做无规则运动，红墨水在水中散开是扩散现象，说明分子在做无规则运动。故B不符合题意；
C．水和酒精混合后总体积变小，是因为分子之间存在间隙。故C不符合题意；
D．与丝绸摩擦过的玻璃棒吸引碎纸屑是带电体吸引轻小物体，不是分子间的作用力，故D符合题意。
故选D。
9、C
【解析】
【详解】
A．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故A不符合题意；
B．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故B不符合题意；
C．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故C符合题意；
D．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，电路中缺少保护电阻，会出现电源短路，故D不符合题意。
故选C。
10、C
【解析】
【详解】
通常情况下，橡胶、木材、塑料都属于绝缘体，铜是金属，属于导体。
故选C。
二、填空题
1、同种电荷相互排斥 负电荷
【详解】
[1]验电器的金属箔带上同种电荷，同种电荷相排斥，金属箔会张开，验电器的工作原理是同种电荷相互排斥。
[2]用毛皮摩擦过的橡胶棒带负电，用它去接触验电器的金属球时，橡胶棒上多余的电子会转移到验电器上，则验电器也带上负电，即验电器的金属球和两个金属箔片上都带上了负电荷。由于同种电荷相互排斥，所以其两个金属箔片会张开。
2、a 没有
【详解】
[1]由题意可知，当开关S断开时，起爆器中将有电流通过，炸弹会被引爆，为了使引爆装置停止工作，应将起爆器与电源断开，故应剪断a处。
[2]由电路图可知，拆除前由于起爆器被短路，故起爆器上没有电流流过。
3、并 0.52 0.68 0.52
【详解】
[1]由电路图知道，开关闭合后，电流从电源正极流出，通过电流表A1分为两路，一路经灯泡L1，另一路经电流表A2、灯泡L2，然后又汇合共同流入负极，所以，两灯并联连接。
[2][4]电流表A1测量干路的电流；已知电流表A1的示数是1.2A，则干路电流
I＝1.2A
电流表A2测量通过灯L2的电流；由电路图知道，电流表A2测所选量程为0～0.6A，分度值为0.02A，由指针位置知道，通过灯L2的电流是
I2＝0.52A
[3]则通过灯L1的电流是
I1＝I﹣I2＝1.2A﹣0.52A＝0.68A
4、80μA 0.34A 同种 排斥 负 得到
【详解】
（1）[1]由图可知，微安表的分度值为5μA，示数为80μA。
[2]电流表选用的是小量程，分度值为0.02A，示数为0.34A。
（2）[3][4]同种电荷相互排斥，异种电荷相互吸引，用干毛巾分别摩擦丝状塑料绳和塑料管，将绳放在管上方，塑料绳就会像“章鱼”一样散开并悬在空中，这是因为经摩擦后塑料绳带上同种电荷相互排斥造成的。
（3）[5][6]与毛皮摩擦过的橡胶棒所带的电荷为负电荷，把一个带电的物体靠近用毛皮摩擦过的橡胶棒时，它们互相排斥，说明这个带电物体所带的是负电荷，这是因为这个带电体在摩擦的过程中得到电子。
5、并 直线传播
【详解】
[1]马路两旁的路灯，晚上同时亮，早上同时灭，但是如果一盏灯坏掉，不会影响其他路灯，所以各灯是并联的。
[2]人从路灯下走过时，人的身体挡住了路灯发出的光，形成了影子，故人影是光的直线传播形成的。
三、计算题
1、（1）0A、0.5A；（2）0.6A、0A
【详解】
解：（1）当开关S1、S2都断开时，L与R2串联，R1断路，R1的电流为0A。电流表测量电路中的电流，根据串联电路的电流特点可知，串联电路的电流处处相等，电流表的示数为0.5A，通过L、R2的电流为
（2）当开关S1和S2都闭合时，R2被短路，I2′＝0A；灯泡L和R1并联，电流表测干路电流，已知灯L的电流为0.3A，电流表的示数为0.9A，联电路中干路电流等于各支路电流之和，通过R1的电流为
答：（1）通过R1、R2的电流各是0A、0.5A。
（2）通过R1、R2的电流各是0.6A、0A。
2、0.3A
【详解】
根据公式Q=It
答：通过小灯泡的电流为0.3A。
3、（1）0.36A；（2）0.9A
【详解】
解：（1）由图可知，只闭合S1时，L1和L2串联，因串联电路电流处处相等，所以当A1表示数为0.36A，则A2表示数为0.36A。
（2）当L2和L3同时发光，L1不发光时，需要S1、S2、S3都闭合，此时L1被短路，所以L2、L3并联；此时A1表测干路上的电流，A2表测L2支路上的电流，A3表测L3支路上的电流，根据并联电路的电流特点可知A3表示数为
答：（1）只闭合S1，A1表示数为0.36A，则A2表示数为0.36A；
（2）当L2和L3同时发光，L1不发光时，A1表示数为1.5A，A2表示数0.6A，则A3表示数为0.9A。
4、（1）0.7A；（2）0.5A；（3）0.4A
【详解】
解：（1）（2）（3）由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；根据并联电路电流规律可知：通过灯L3的电流I3＝0.4A，则电流表A3的示数为0.4A；电流表A2的示数为
IA2＝I2+I3＝0.1A+0.4A＝0.5A
电流表A1的示数为
IA1＝I1+I2+I3＝0.2A+0.1A+0.4A＝0.7A
答：（1）电流表A1的示数为0.7A；
（2）电流表A2的示数0.5A；
（3）电流表A3的示数0.4A。
5、 (1)1.3A；(2)1.04A
【详解】
(1)由电路图知，两灯泡并联， A1测量通过R1的电流，A2测量干路电流，所以A2示数大于A1示数，则A1选择0~ 0.6A量程，示数为0.26A；A2选择0~3A量程，示数为1.3A 。
(2)由(1)知，干路电流为1.3A，通过R1的电流为0.26A，则通过R2的电流为
答：(1)干路电流为1.3A 。
(2)流过电阻R2的电流为1.04A。
