2022年最新精品解析沪科版九年级物理第十六章电流做功与电功率定向测评试卷（有解析）

沪科版九年级物理第十六章电流做功与电功率定向测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、人们把处于超导状态的导体称为超导体，超导体电阻为零，它适合做（　　）
A．电炉丝 B．电熨斗 C．输电导线 D．变阻器
2、如图所示的电路中，电源两端电压U保持不变。小灯泡L标有“6V 3W”字样，且灯丝电阻不变。当三个开关都闭合时，小灯泡正常发光，电流表示数为0.6A；当只闭合开关S，滑动变阻器的滑片置于某点时，电路的总功率为P，小灯泡L消耗功率是它额定功率的0.25倍。下列判断正确的是（　　）
A．RL=60Ω B．P=1.5W C．R=12Ω D．U=12V
3、对下列物理量的认识中，最接近实际的是（　　）
A．铅蓄电池的电压为1.5V
B．一个分子的直径大约为10μm
C．电热水壶的功率约为1000W
D．普通台灯1分钟消耗的电能为1kW·h

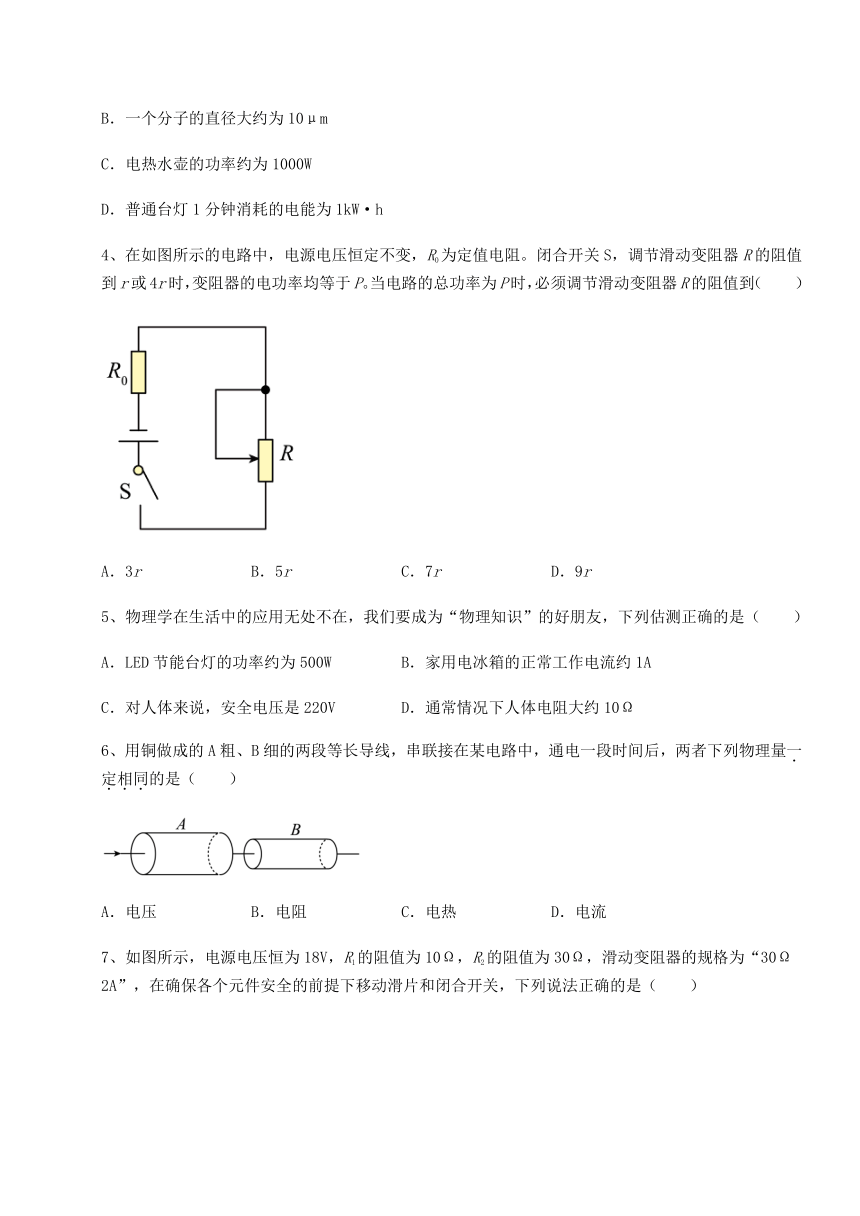

4、在如图所示的电路中，电源电压恒定不变，R0为定值电阻。闭合开关S，调节滑动变阻器R的阻值到r或4r时，变阻器的电功率均等于P。当电路的总功率为P时，必须调节滑动变阻器R的阻值到（　　）
A．3r B．5r C．7r D．9r
5、物理学在生活中的应用无处不在，我们要成为“物理知识”的好朋友，下列估测正确的是（　　）
A．LED节能台灯的功率约为500W B．家用电冰箱的正常工作电流约1A
C．对人体来说，安全电压是220V D．通常情况下人体电阻大约10Ω
6、用铜做成的A粗、B细的两段等长导线，串联接在某电路中，通电一段时间后，两者下列物理量一定相同的是（　　）
A．电压 B．电阻 C．电热 D．电流
7、如图所示，电源电压恒为18V，R1的阻值为10Ω，R2的阻值为30Ω，滑动变阻器的规格为“30Ω　2A”，在确保各个元件安全的前提下移动滑片和闭合开关，下列说法正确的是（　　）
A．闭合开关S1，滑动变阻器的取值范围为0~25Ω
B．闭合开关S1，R1消耗的功率范围为2.025W~32.4W
C．闭合开关S2，电压表V2的示数变化范围为9V~12V
D．闭合开关S2，电路消耗的总功率范围为5.4W~36W
8、下列家用电器中，主要利用电流热效应工作的是（　　）
A．洗衣机 B．电风扇 C．电饭锅 D．电视机

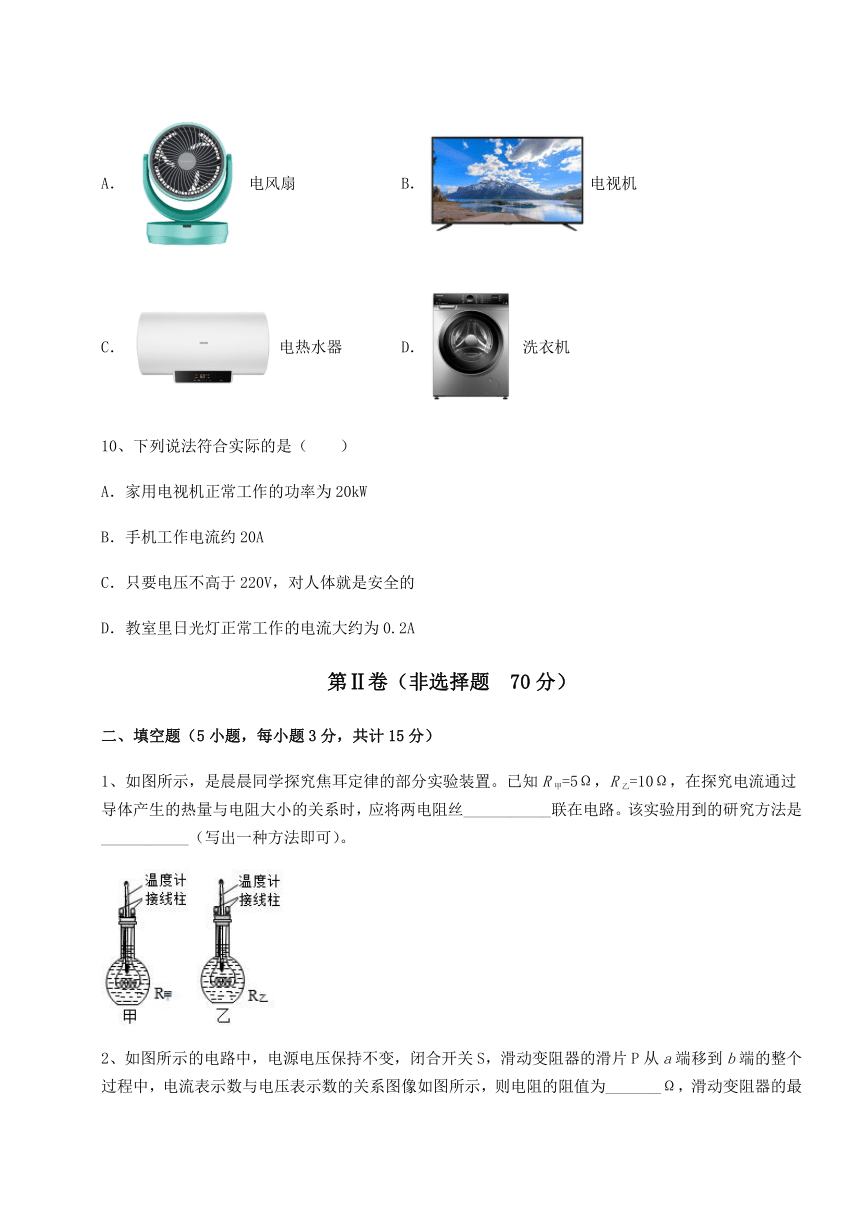

9、在“估测用电器的实际功率”的综合实践活动中，小明先断开家中所有用电器，只让某电水壶工作3min，其铭牌如图所示测得电能表指示灯闪烁120次，若只让另一个家用电器工作6min，电能表指示灯闪烁的次数为36次，此电器最可能是（　　）
电热水壶铭牌 型号：MK-10DO3A 额定电压：220V 额定功率：1kW 装水容量：1L
A．电风扇 B．电视机
C．电热水器 D．洗衣机
10、下列说法符合实际的是（　　）
A．家用电视机正常工作的功率为20kW
B．手机工作电流约20A
C．只要电压不高于220V，对人体就是安全的
D．教室里日光灯正常工作的电流大约为0.2A
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题3分，共计15分）
1、如图所示，是晨晨同学探究焦耳定律的部分实验装置。已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应将两电阻丝___________联在电路。该实验用到的研究方法是___________（写出一种方法即可）。

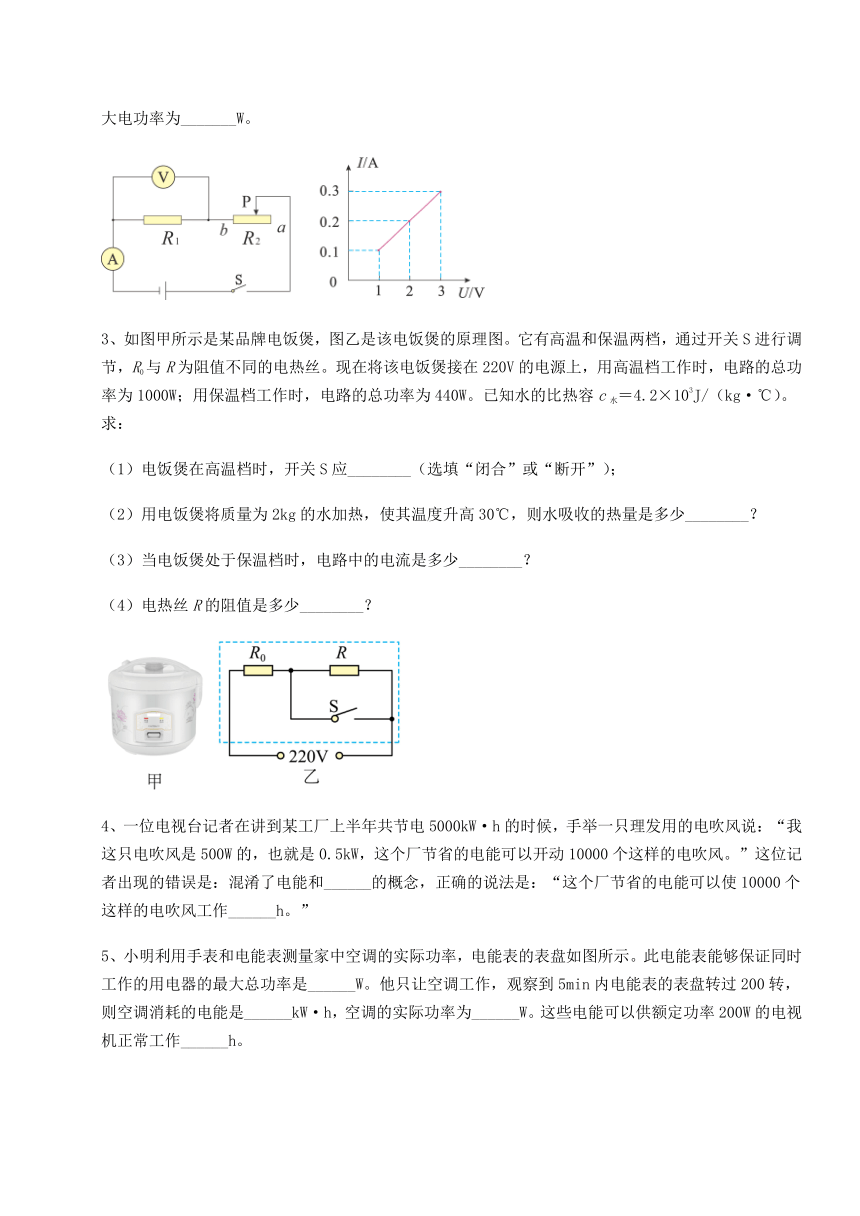

2、如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从a端移到b端的整个过程中，电流表示数与电压表示数的关系图像如图所示，则电阻的阻值为_______Ω，滑动变阻器的最大电功率为_______W。
3、如图甲所示是某品牌电饭煲，图乙是该电饭煲的原理图。它有高温和保温两档，通过开关S进行调节，R0与R为阻值不同的电热丝。现在将该电饭煲接在220V的电源上，用高温档工作时，电路的总功率为1000W；用保温档工作时，电路的总功率为440W。已知水的比热容c水＝4.2×103J/（kg·℃）。求：
（1）电饭煲在高温档时，开关S应________（选填“闭合”或“断开”）；
（2）用电饭煲将质量为2kg的水加热，使其温度升高30℃，则水吸收的热量是多少________？
（3）当电饭煲处于保温档时，电路中的电流是多少________？
（4）电热丝R的阻值是多少________？
4、一位电视台记者在讲到某工厂上半年共节电5000kW·h的时候，手举一只理发用的电吹风说：“我这只电吹风是500W的，也就是0.5kW，这个厂节省的电能可以开动10000个这样的电吹风。”这位记者出现的错误是：混淆了电能和______的概念，正确的说法是：“这个厂节省的电能可以使10000个这样的电吹风工作______h。”
5、小明利用手表和电能表测量家中空调的实际功率，电能表的表盘如图所示。此电能表能够保证同时工作的用电器的最大总功率是______W。他只让空调工作，观察到5min内电能表的表盘转过200转，则空调消耗的电能是______kW·h，空调的实际功率为______W。这些电能可以供额定功率200W的电视机正常工作______h。
三、计算题（5小题，每小题8分，共计40分）
1、进入冬至后重庆气候格外寒冷，小华想打开电暖器取暖（铭牌如图所示），但是电饭锅正在蒸饭，阳台的洗衣机也在工作，担心打开电暖器会烧坏保险丝．通过观察他发现家里的电能表的示数在90min内由43226变为43253，还查询到家用保险丝安全载流量（长时间通电时的最大安全电流）为10A；
（1）此时他家正在使用的用电器实际总功率；
（2）此时电路中还能否再接入电暖器 通过计算回答；
（3）若要保证电暖器接入后电路安全，保险丝安全载流量至少为多少 （保留两位小数）
2、图甲是一种新型家用电器﹣电压力锅，图乙是某型号电压力锅工作电路简图，表中数据是其部分参数。其中R是主加热器，R0是保压加热器。接通电路后，开关S自动与触点a、b接通，开始加热。当锅内温度达到105。开关S自动与a、b断开，开始保压。现将5kg初温为的水加入电压力锅中，热量损耗不计，已知水的比热容为。求
额定电压（V） 220V
主加热器额定功率（W） 700W
保压加热器额定功率（W） 60W
保压温度（） 105
最大盛水量（kg） 6kg
（1）电压力锅加热状态时主加热噐R的电阻？
（2）电压力锅多少min后开始保压？
（3）电压力锅在保压状态下工作30min所消耗的电能？
3、如图甲所示电路中，R1为滑动变阻器，最大阻值为20Ω，R为定值电阻，乙图为滑动变阻器消耗的电功率随其接入电路中的电阻变化的图像，求：
（1）电源电压U和定值电阻R的大小；
（2）整个电路总电功率变化的范围。
4、如图所示，电源电压6V保持不变，R1阻值为8Ω，闭合开关后电压表示数2V，求：
（1）闭合开关后，通过电路中的电流；
（2）60s内R2消耗的电能。
5、将电阻R1接在电压为16V的电源两端，R1的阻值为10Ω。
（1）求通过电阻R1的电流I1。
（2）求通电10秒钟，电流通过电阻R1所做的功W1。
四、实验探究（3小题，每小题5分，共计15分）
1、在探究“影响电流热效应的因素”实验中：（三个烧瓶中均装有质量相等的煤油）。
（1）为了探究电流通过电阻产生的热量与电流的关系，小楚设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较______的变化，来判断相同时间内不同电流产生的热量多少。
（2）小楚先测量烧瓶内煤油的温度后，闭合开关，通电30s再测量烧瓶内煤油的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小。重复上述操作，获得第二组数据（见表）。
实验次数 电流/A 通电时间/s 电阻/Ω 温度升高量/℃
1 0.3 30 10 1.5
2 0.6 30 10 6.0
由此得出：电阻和通电时间相等时，电流越______，其产生的热量越多。
（3）若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中______（填“A”或“B”）烧瓶中的电阻与甲图中的烧瓶电阻______（填“串联”或“并联”）。
（4）小陈提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验，则她应选择乙图中______（填“A”或“B”）烧瓶与甲图中的烧瓶______（填“串联”、“并联”或“串联、并联均可”）。并将其中一烧瓶中的煤油换成等______的水，水和煤油吸热的多少可以通过______（填“温度升高量”或“加热时间”）来比较的。
2、图甲所示为测量小灯泡L电功率的实物图，请完成下列填空：
（1）连接电路时开关S应______，滑动变阻器滑片P应置于最______端（选填“左”或“右”）；
（2）闭合开关S，发现小灯泡L不发光，电流表和电压表的指针有偏转，但不明显，其原因是______；
（3）调节滑动变阻器的滑片P至某一位置，电压表、电流表示数如图乙所示，小灯泡L两端的电压为______V，通过小灯泡L的电流为______A，此时小灯泡电功率为______W。
3、小华同学利用如图所示的装置探究“电流通过导体产生的热量与电阻的关系”，A、B两个烧瓶中盛有质量和初温相等的煤油，RA、RB为阻值不同的电热丝。
（1）RA与RB采用___________的连接方式，其目的是为了控制通电时间和电流相等。
（2）小华同学为比较RA与RB阻值的大小，用电压表分别测出RA与RB两端电压大小，发现UA”、“<”或“=”）。
（3）在相同时间内，可通过观察___________来比较电流通过电热丝产生的热量多少；为了升温较快，烧瓶内的液体选用煤油而不选用水，主要是水的比热容比煤油___________（选填“大”或 “小”）。
（4）小华利用该装置改做“比较水和煤油比热容大小”的实验，则他应将其中一烧瓶中的煤油换成质量和初温相等的水，并使甲、乙两瓶烧瓶中金属丝的电阻___________（选填“相等”或“不相等”），此实验中水和煤油吸热的多少是通过___________（选填“升高的温度”或“加热时间”）来反映的。
-参考答案-
一、单选题
1、C
【详解】
A．电炉丝是利用电能转化为内能工作的，需要电阻比较大，产生的热量多，故A不符合题意；
B．电熨斗是利用电能转化为内能工作的，需要电阻比较大，产生的热量多，故B不符合题意；
C．输电导线为了减小电能的损耗，电阻越小越好，故超导体适合做导线，故C符合题意；
D．变阻器需要电阻稍微大一定的材料，故D不符合题意。
故选C。
2、B
【详解】
当三个开关都闭合时，等效电路图如图甲所示；当只闭合开关S，滑动变阻器的滑片置于某点时，等效电路图如图乙所示：
D．图甲中，因并联电路中各支路两端的电压相等，且灯泡正常发光，所以，电源电压
U=U额=6V
故D错误；
A．由P=UI可得，通过灯泡的电流
IL===0.5A
所以灯泡电阻
RL===12Ω
故A错误；
C．因并联电路中干路电流等于各支路电流之和，所以，三个开关都闭合时，通过R的电流
IR=I-IL=0.6A-0.5A=0.1A
由I=可得，定值电阻R的阻值
R===60Ω
故C错误；
B．图乙中灯泡消耗的电功率
=PL=×3W=0.75W
由P=I2R可得，此时电路中的电流
I′===0.25A
电路消耗的总功率
P=UI=6V×0.25A=1.5W
故B正确。
故选B。
3、C
【详解】
A．一节铅蓄电池的电压为2.0V，一节新干电池的电压是1.5V，故A不符合题意；
B．一个分子的直径大约为10-10m，尘埃的直径大约为10μm左右，故B不符合题意；
C．电热水壶的功率约为1000W左右，故C符合题意；
D．普通台灯的额定功率小于40W，1min消耗的电能小于1kW·h，故D不符合题意。
故选C。
4、C
【详解】
由电路图可知，R0与R串联，当滑动变阻器连入电阻的阻值为r时，变阻器的功率
当滑动变阻器连入阻值为4r时，变阻器功率
则
解得R0=2r
根据串联电路的分压原理，当滑动变阻器连入阻值为r时
串联电路中，电源电压等于各部分电路两端电压之和，所以
则
电路的总功率
所以
R滑=7r
故ABD不符合题意，C符合题意。
故选C。
5、B
【详解】
A．LED节能台灯的功率约为5W左右，故A错误；
B．家用电冰箱的正常工作电流为1A左右，故B正确；
C．对于人体来说，安全电压不高于36V，故C错误；
D．通常情况下人体电阻大约2kΩ左右，故D错误。
故选B。
6、D
【详解】
A、B两导线的材料和长度都相同，A的横截面积大于B的横截面积，所以A的电阻小于B的电阻。两导线串联连接，所以通过的电流相等，据串联电路的分压特点有
UA:UB=RA:RB
所以
UA通电一段时间后，据Q=I2Rt知
QA故ABC不符合题意，D符合题意。
故选D。
7、B
【详解】
A．由电路图可知，闭合开关S1后，R1与滑动变阻器串联，电流表测电路中电流，电压表V1测滑动变阻器两端电压，电流表量程为0~3A，电压表量程为0~15V，由串联电路电阻等比例分压可知，滑动变阻器接入电路中的阻值越大，其两端的电压越大，当滑动变阻器接入电路中的阻值最大时，由滑动变阻器的规格可知，此时其接入的电阻为Rmax=30Ω，故此时电路中的最大阻值为
R总=R1+Rmax=10Ω+30Ω=40Ω
故由欧姆定律可得，此时电路中的最小电流为
此时滑动变阻器两端电压为
小于电压表的最大测量值，故可知滑动变阻器接入电路中的最大值为30Ω，当滑动变阻器接入电路中的阻值越小时，电路中的电流越大，当滑动变阻器接入电路中的阻值为0时，此时电路为R1的简单电路，由欧姆定律可得，此时电路中的最大电流为
小于电流表能测量的最大值及滑动变阻器能允许通过的最大电流，故可知滑动变阻器接入电路中的最小阻值为0，即滑动变阻器的取值范围为0~30Ω，故A错误；
B．闭合开关S1时，由P=I2R可知，电路中的电流越大，R1消耗的功率越大，因此时电路中的最小电流为I1=0.45A，最大电流为I2=1.8A，故由P=I2R可知，R1消耗的最小功率为
P1=I12R1=（0.45A）2×10Ω=2.025W
R1消耗的最大功率为
P2=I22R1=（1.8A）2×10Ω=32.4W
即R1消耗的功率范围为2.025W~32.4W，故B正确；
C．由电路图可知，闭合开关S2，R2与滑动变阻器串联接入电路，电压表V2测R2两端电压，电流表测电路中电流，同理可知，当滑动变阻器接入电路中的阻值最大时，此时R2两端电压最小，此时电路中的总电阻为
R′总=Rmax+R2=30Ω+30Ω=60Ω
由欧姆定律可得，此时电路中的最小电流为
则此时R2两端的最小电压为
U2min=I小R2=0.3A×30Ω=9V
因电压表V2的量程为0~15V，故可知R2两端电压最大为U2max=15V，则此时滑动变阻器两端电压为
UR=U－U2max=18V－15V=3V
此时电路中的最大电流为
故可知电压表V2的示数范围为9V~15V，故C错误；
D．闭合开关S2时，由P=UI可知，电路中的电流越大，电路消耗的总功率越大，因电路的最小电流为I小=0.3A，最大电流为I大=0.5A，故由P=UI可得，电路消耗的最小功率为
P小=UI小=18V×0.3A=5.4W
电路消耗的最大功率为
P大=UI大=18V×0.5A=9W
即电路消耗的总功率范围为5.4W~9W，故D错误。
故选B。
8、C
【详解】
A．洗衣机工作时将电能主要转化为机械能，没有利用电流的热效应工作，故A不符合题意；
B．电风扇工作时将电能主要转化为机械能，没有利用电流的热效应工作，故B不符合题意；
C．电饭锅主要是利用电流的热效应将饭煮熟的，故C符合题意；
D．电视机工作时，电能主要转化为声能和光能，不是利用电流的热效应工作的，故D不符合题意。
故选C。
9、B
【详解】
电能表指示灯每闪烁一次消耗的电能相同。已知热水壶的额定功率为1000W。由公式W=Pt可得
即
解得
P=150W
电风扇、电视机、电热水壶、洗衣机中，功率最接近150W的是电视机。故ACD不符合题意，B符合题意。
故选B。
10、D
【详解】
A．家用电视机正常工作的功率约为100W，故A不符合题意；
B．手机正常工作时的工作电流约为150mA，故B不符合题意；
C．人体的安全电压是不高于36V，故C不符合题意；
D．教室里的日光灯的功率约为40W，由P=UI可得正常工作时的电流约为
故D符合题意。
故选D。
二、填空题
1、串 控制变量法或转换法
【详解】
[1]已知R甲=5Ω，R乙=10Ω，在探究电流通过导体产生的热量与电阻大小的关系时，应控制电流和通电时间相同，即需要将两个电阻丝串联接入电路即可。
[2]电流产生的热量跟电流大小、电阻大小、通电时间有关，实验中采用的是控制变量法；实验中通过温度计升高的示数的大小判定吸收热量的多少，采用的是转换法。
2、10 0.225
【详解】
[1]由图可知当滑片P在b端时电压表示数为3V，此时电压表测量的是电源电压，可得电源电压为3V，电流表示数为0.3A，此时电路中只有电阻R1，则电阻的阻值
[2]在滑片从a滑到b的过程中，滑动变阻器的功率
由上式可知，当滑动变阻器的阻值等于定值电阻阻值时，滑动变阻器的功率有最大值，最大值为
3、闭合 2.52×105J 2A 61.6Ω
【详解】
（1）[1]根据得得当电路中总电阻越小时总功率越大。所以电饭煲在高温档时电路中的总电阻应该较小，故开关S应闭合。
（2）[2]根据得，水吸收的热量为
（3）[3]根据得，当电饭煲处于保温挡时，两电阻串联，电路中的电流为
（4）[4]当电饭煲处于高温挡工作时，只有R0接入电路，电热丝R0的阻值为
根据得，当电饭煲处于保温挡时，电路的总电阻为
故电热丝R的阻值是为
4、电功率 1
【详解】
[1]某工厂上半年共节电5000kW·h，即节省的电能是5000kW·h；这只电吹风是500瓦，也就是0.5kW，0.5kW是指电吹风的电功率，所以这个记者把电能和电功率混淆了。
[2]这个厂节省的电能可以使10000个这样的电吹风工作
5、6600 0.1 1200 0.5
【详解】
[1]电能表工作时的最大电流为30A，额定电压220V，能够保证同时工作的用电器的最大总功率是
[2]表示的是电路中每消耗的电能电能表转盘转2000转，电能表转盘转动200转消耗的电能
[3]空调工作的时间
空调的电功率
[4]电视机正常工作时的时间
三、计算题
1、（1）1800W；（2）不能；计算过程见解析；（3）13.64A
【详解】
解：（1）电能表的示数在90min内由43226变为43253，因电能表最后一位数字为小数，故消耗的电能为
此时他家正在使用的用电器实际总功率
（2）家用保险丝安全载流量（长时间通电时的最大安全电流）为10A，根据P=UI，电路的最大功率为
P大=UI大=220V×10A=2200W
电暖器的额定功率为1200W，若再接入电暖器，则电路的功率为
P1=P+P电暖器=1800W+1200W=3000W >2200W
故电路中不能再接入电暖器。
（3）若要保证电暖器接入后电路安全，根据P=UI，保险丝安全载流量至少为
答：（1）此时他家正在使用的用电器实际总功率为1800W；
（2）此时电路中不能再接入电暖器，计算过程见上；
（3）若要保证电暖器接入后电路安全，保险丝安全载流量至少为13.64A。
2、（1）；（2）；（3）
【详解】
解：（1）根据题意，由电功率的公式可得R的电阻为
（2）根据题意，水吸收的热量与消耗的电能相等，所以
接通电路后，开关S自动与触点a、b接通，开始加热。此时R与R0并联，则电路中的总功率为
所以加热时间为
（3）根据题意，在电压力锅在保压状态下工作30min所消耗的电能为
答：（1）电压力锅加热状态时主加热噐R的电阻为；
（2）电压力锅后开始保压；
（3）电压力锅在保压状态下工作30min所消耗的电能为。
3、（1）6V，10Ω；（2）1.2W~3.6W
【详解】
解：（1）当R1=10Ω时，P1=0.9W
此时电流
可得
U=0.3A（10Ω+R）①
当R2=20Ω时，P2=0.8W
此时电流
可得：
U=0.2A（20Ω+R）②
①②联立，解得U=6V，R=10Ω。
（2）电源电压不变，滑片滑到最右端时，电流最大，此时电功率最大
滑片滑到最左端时，电阻最大，电流最小，此时电功率最小
所以整个电路总功率变化范围是1.2W～3.6W。
答：（1）电源电压U和定值电阻R的大小分别为6V，10Ω；
（2）整个电路总电功率变化的范围为1.2W~3.6W。
4、（1）0.25A；（2）60J
【详解】
解：（1）两电阻串联，电压表测R1的电压，R1阻值为8Ω，闭合开关后电压表示数2V，由欧姆定律可得R1的电流为
即通过电路的电流为0.25A。
（2）根据串联电路电压的规律，R2的电压为
U2=U-U1=6V-2V=4V
60s内R2消耗的电能
W= U2I1t= 4V×0.25A×60s=60J
答：（1）闭合开关后，通过电路中的电流为0.25A；
（2）60s内R2消耗的电能为60J。
5、（1）1.6A；（2）256J
【详解】
解：（1）根据欧姆定律可得
（2）根据公式可得
答（1）通过电阻R1的电流为1.6A。
（2）通电10秒钟，电流通过电阻R1所做的功为256J。
四、实验探究
1、温度计示数 大 B 串联 A 串联 质量 加热时间
【详解】
（1）[1]电流通过导体时会产生热量，煤油吸收热量，温度会上升，放出的热量越多，温度的示数越高，故可以根据温度的计的示数来判断相同时间内不同电流产生的热量多少。
（2）[2]对比数据可知，电流增大了，通电相同的时间，电阻的大小相同，电流大的，温度计示数升的比较高，说明电流增大时，电流通过导体产生的热量增多，故结论为电阻和通电时间相等时，电流越大，产生的热量越多。
（3）[3][4]探究电流与电阻的关系，电阻的大小需要不同，故可以选择乙图中的B电阻；探究电流与电阻的关系需要控制电流相同，故可以把两个电阻串联起来。
（4）[5][6][7][8]改做“比较水和煤油比热容的大小”的实验，需要液体的种类是变量，加热装置应该相同，保证相同的时间内放出的热量相同，故选择A电阻；需要控制相同时间内放出的热量相同，故需要控制电流相同，故选串联；变量是水和煤油，故应该控制影响吸收热量的关键因素质量，必须质量相同；加热时间越长，相同时间内电阻丝放出的热量越多，相同时间内水和煤油吸热的热量越多，故可以根据加热时间来比较水和煤油吸收热量的多少。
2、断开 右 滑动变阻器接入电路的阻值过大 2 0.3 0.6
【详解】
（1）[1]连接电路时，开关应处于断开状态，这样可更好地保护电路。
[2]连接电路时，滑动变阻器滑片P应置于阻值最大位置处，即图甲中的是右端。
（2）[3]由图甲知，实验所用电路为串联电路，电压表测小灯泡两端的电压，电流表测电路中的电流。闭合开关，小灯泡不发光，两电表有示数，但指针偏转不明显，这是因为滑动变阻器接入电路的阻值太大，导致电路总电阻过大，电路中电流过小，小灯泡两端电压也过小，根据P=UI可知，小灯泡的功率过小，所以小灯泡不发光。
（3）[4][5][6]由图乙知，电压表选用小量程，对应分度值为0.1V，示数为2V。电流表选用小量程，对应分度值为0.02A，示数为0.3A，小灯泡的电功率
P=UI=2V×0.3A=0.6A
3、串联 ＜ 温度计的示数 大 相等 加热时间
【详解】
（1）[1]为了探究电阻产生的热量的大小与电阻的关系，需要控制电流相同，故将两个电阻串联。
（2）[2]根据串联分压，电阻大的电压大，因为UA（3）[3][4]由于放出的热量越多，煤油吸收的热量越多，温度计的示数升高得越快，故可以根据温度计的变化来判断电热丝放出的热量的多少；为了升温较快，烧瓶内的液体选用煤油而不选用水，水的比热容大，吸收相同的热量，升温慢。
（4）[5][6]该装置改做“比较水和煤油比热容大小”的实验，变量是物质的种类，那么影响吸收热量的多少的电阻丝大小应该相同，因为相同电阻的电热丝，相同时间内电热丝产生的热量相同，相同的时间内水和吸收的热量相同；相同的时间内吸收的热量相同，故可以利用加热时间来反映水和煤油吸热的多少。
