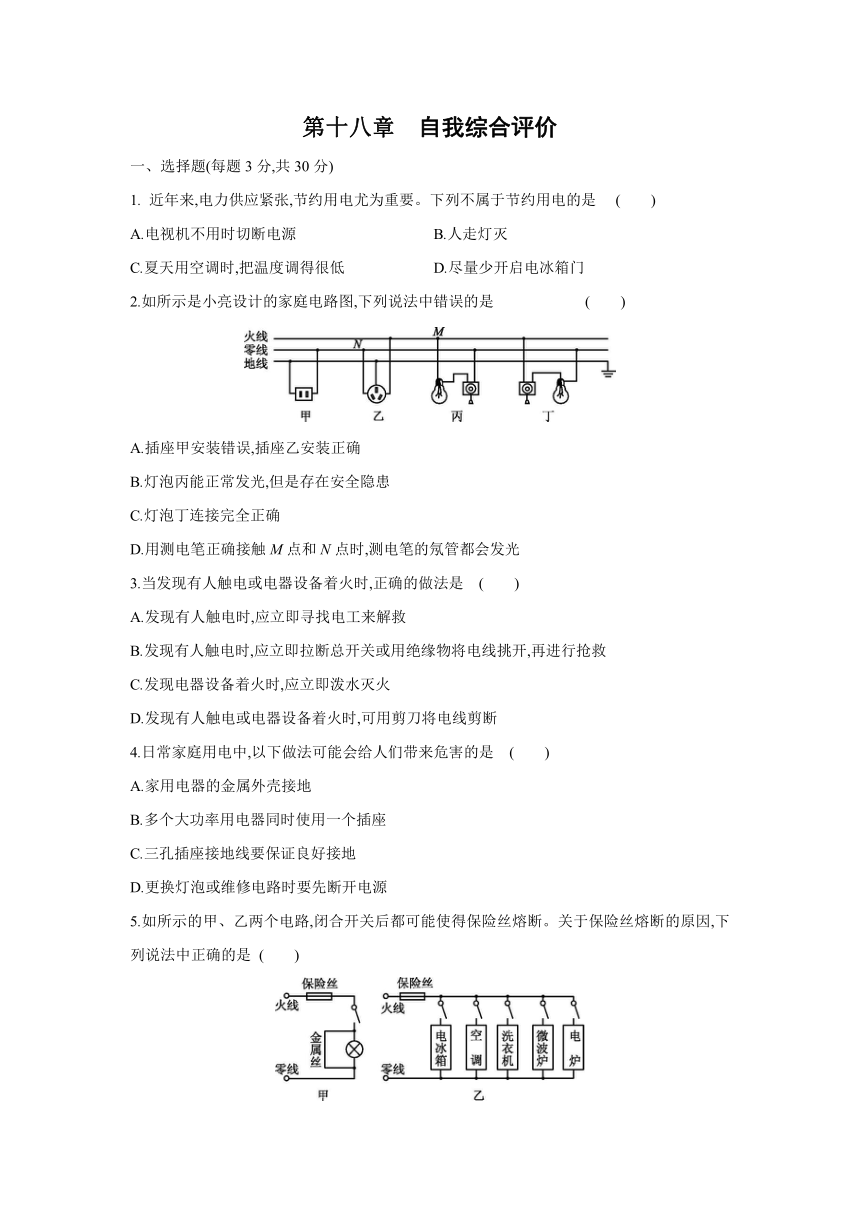

第十八章　自我综合评价
一、选择题(每题3分,共30分)
1. 近年来,电力供应紧张,节约用电尤为重要。下列不属于节约用电的是 (　　)
A.电视机不用时切断电源 B.人走灯灭
C.夏天用空调时,把温度调得很低 D.尽量少开启电冰箱门
2.如所示是小亮设计的家庭电路图,下列说法中错误的是 (　　)
A.插座甲安装错误,插座乙安装正确
B.灯泡丙能正常发光,但是存在安全隐患
C.灯泡丁连接完全正确
D.用测电笔正确接触M点和N点时,测电笔的氖管都会发光
3.当发现有人触电或电器设备着火时,正确的做法是 (　　)
A.发现有人触电时,应立即寻找电工来解救
B.发现有人触电时,应立即拉断总开关或用绝缘物将电线挑开,再进行抢救
C.发现电器设备着火时,应立即泼水灭火
D.发现有人触电或电器设备着火时,可用剪刀将电线剪断
4.日常家庭用电中,以下做法可能会给人们带来危害的是 (　　)
A.家用电器的金属外壳接地
B.多个大功率用电器同时使用一个插座
C.三孔插座接地线要保证良好接地
D.更换灯泡或维修电路时要先断开电源

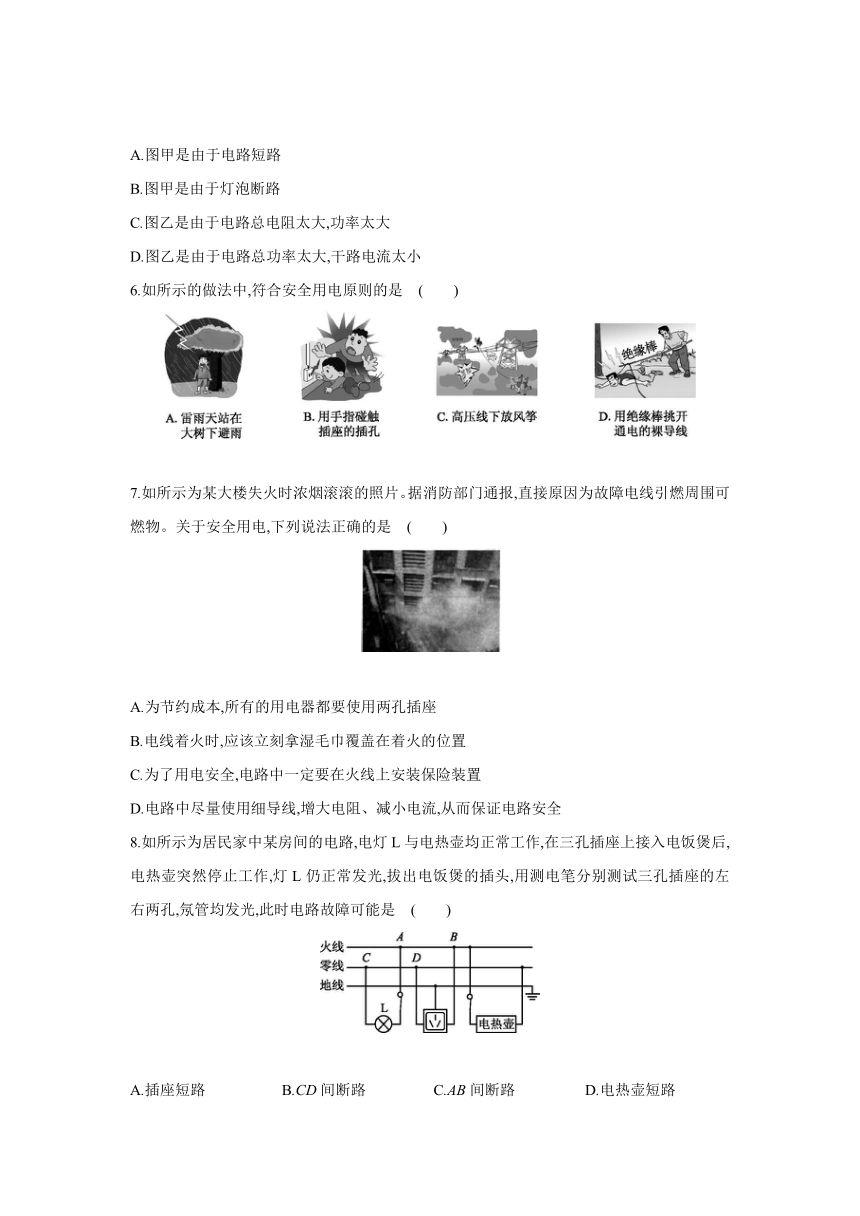

5.如所示的甲、乙两个电路,闭合开关后都可能使得保险丝熔断。关于保险丝熔断的原因,下列说法中正确的是 (　　)
A.图甲是由于电路短路
B.图甲是由于灯泡断路
C.图乙是由于电路总电阻太大,功率太大
D.图乙是由于电路总功率太大,干路电流太小
6.如所示的做法中,符合安全用电原则的是 (　　)
7.如所示为某大楼失火时浓烟滚滚的照片。据消防部门通报,直接原因为故障电线引燃周围可燃物。关于安全用电,下列说法正确的是 (　　)
A.为节约成本,所有的用电器都要使用两孔插座
B.电线着火时,应该立刻拿湿毛巾覆盖在着火的位置
C.为了用电安全,电路中一定要在火线上安装保险装置
D.电路中尽量使用细导线,增大电阻、减小电流,从而保证电路安全
8.如所示为居民家中某房间的电路,电灯L与电热壶均正常工作,在三孔插座上接入电饭煲后,电热壶突然停止工作,灯L仍正常发光,拔出电饭煲的插头,用测电笔分别测试三孔插座的左右两孔,氖管均发光,此时电路故障可能是 (　　)
A.插座短路 B.CD间断路 C.AB间断路 D.电热壶短路
9.将中完好的接线板连入家庭电路中,闭合某插座控制开关S,其对应指示灯D发光,再将台灯插头插入该插座,台灯与指示灯能同时发光。则下列说法中正确的是 (　　)
A.该接线板的内部连接线只有火线和零线两根导线
B.图中B、C两孔间的电压为0 V
C.若图中指示灯D损坏,则台灯不亮
D.将测电笔插入图中A孔,测电笔氖管不发光
10.声控开关在静音时处于断开状态,在接收到一定响度的声音时会自动闭合一段时间。某市地下通道两端的入口处,分别装有声控开关S1、S2来控制同一盏电灯,以确保行人不管从哪端进入,电灯都能接通电源发光。中符合设计要求和安全用电原则的电路是(　　)
二、填空题(每空2分,共38分)
11.家庭电路中“超负荷”是指电路中　　　　(选填“电流”或“电阻”)过大,出现这种情况时,电路中的熔断器会自动切断电路。熔断器中的熔丝熔断是电流的　　　　效应引起的。
12.大量事实表明,不高于　　　　V的电压对人体才是安全的。在家庭电路中,灯泡与插座
　　　　联,用电器插头上标有E的导线是和用电器的　　　　相连的,为避免使用空调等大功率用电器造成总电流过大而引发火灾等安全事故,家庭电路中需安装　　　　　　。
13.如所示是小利设计的一种限流器的部分原理图,当电流超过限制电流时,会自动切断电路。当电流超过限制电流时,衔铁N被电磁铁M吸引,匀质的金属杆OA在弹簧拉力作用下绕O点转动,电路断开。刚转动时,杠杆OA属于　　　　杠杆;若要把限流器接入家庭电路中,从安全用电的角度考虑,应该把它接在进户线的　　　　线上。
14.近年来有许多重大火灾都是因线路故障造成的。线路故障的一个原因是线路连接处接触不良。当线路连接处接触不良时,与连接完好时相比该处的阻值将增大,在该处消耗的电功率将　　　　(选填“减小”“增大”或“不变”),引发火灾。线路故障的另一个原因是线路严重老化,由橡胶或塑料制成的导线线皮是用来绝缘的,但时间长了,线皮会老化变质,绝缘性能变差,甚至龟裂露出线芯,通电时产生火花或导线之间会发生短路。当导线之间发生短路时,导线中电流过　　　　(选填“大”或“小”),酿成火灾。
15.“对家庭用电的调查研究”综合实践活动中,如所示是小明观察到的家中供电箱,漏电保护开关在线路漏电时自动断开,空气开关在电路超负荷运行或短路时,自动断开开关。这两个开关　　　　(选填“串联”或“并联”)在　　　　(选填“干路”或“支路”)上,以保证用电安全。进户线干路上的导线比其他导线粗,是为了　　　　(选填“增大”或“减小”)电阻,防止进户线干路上通过大电流时发热而引起安全事故。
16.我国家庭电路的电压为　　　　V。用测电笔可辨别火线和零线,使用时手一定要接触　　　　　　,笔尖接触电线,如果氖管发光,表明接触的是　　　　。如0所示的电路,闭合开关后,发现电灯不亮,用测电笔测试图中的a、b、c、d四点,只有测试a点时氖管不发光,那么可能发生的故障是　 。
0
17.为了保证家庭电路的安全,现在人们都在家庭电路的干路上安装空气开关,空气开关不但起到开关的作用而且可以起到保险装置的作用,保险装置的作用是在家庭电路　　　 　时,自动切断电路,保护电路安全。某同学家中所装的空气开关的额定电流为10 A,他家中有150 W的电视机一台、100 W的计算机一台、150 W的电冰箱一台、40 W的日光灯四盏、1600 W的电磁炉一个,这些用电器　　　　(选填“能”或“不能”)同时使用。
三、作图题(共8分)
18.(4分)我们平时使用的插线板是由插座和指示灯组成的,插线板上有一个总开关,总开关闭合时指示灯会发光,插座正常通电;如果指示灯损坏,总开关闭合时插座也能正常通电。请在1的虚线框中补充完整插线板内指示灯和其中一个插座的电路连接。
19.(4分)如2所示,家用投影仪的主要元件是灯泡和风扇,使用时灯泡L和风扇M同时工作,风扇起散热作用;结束使用时,应先断开开关S1使灯泡停止工作,再断开开关S2使风扇停止工作。若只闭合开关S1,则灯泡不亮。请把电路连接完整。
四、简答题(共10分)
20.(5分)人体对电流的反应:当人体通过1 mA的电流时,会引起人体麻刺的感觉;通过10 mA的电流时,就会引起剧痛和呼吸困难;通过30 mA的电流就有生命危险;通过100 mA以上的电流,就能够引起心脏停搏、心房停止跳动,直至死亡。测电笔内必须有一个阻值很大的电阻,用来限制通过人体的电流。现有一支测电笔,其中大电阻的阻值为880 kΩ,氖管的电阻和人体的电阻都比这个数值小得多,可以不计。请通过计算说明,使用该测电笔时流过人体的电流对人体是否安全。
21.(5分)如3所示是某商店出售的一套电源插座和插头。
(1)请你从安全用电的角度说明:该产品不符合安全用电原则的地方是什么 应该做怎样的改进
(2)将台灯和复读机同时接入该插座,台灯和复读机并联在电路中,再在该插座中接入大功率的电饭煲时,电灯为何会变暗
五、计算题(共14分)
22.(6分)《电工手册》中写道:通过人体的电流超过30 mA将会有生命危险,在如4所示的家庭电路中,闭合开关S后,测得灯泡中的电流为0.2 A。求:
(1)灯泡的功率。
(2)若灯丝断了,站在地面上的小明更换灯泡时忘记断开开关,不慎碰到了图中绝缘皮破损的A点,如果小明的平均电阻为2000 Ω,他是否安全 请计算说明。
23.(8分)电视机可以用遥控器关机而不用断开电源,这种功能叫做待机功能。这一功能虽然给人们带来了方便,但电视机在待机状态下仍然要消耗电能。例如,小明家的一台34寸彩色电视机的待机功率大约是10 W,假如他家平均每天看4 h电视,看完电视后总是用遥控器关机而不断开电源。求:
(1)小明家一年(365天)因这台电视机待机而浪费的电能是多少千瓦时。
(2)请你利用家庭电路设计一种测电视机待机功率的方法。
(3)请你就电视机待机功能的正确使用方法提出建议。
答案
1.C　2.D
3.B　 立即寻找电工来解救可能需要耽误更多的时间,错过施救的最佳时机,故A错误;发现有人触电,首先要切断电源或用绝缘体将电线挑开,使触电者尽快脱离电源,然后根据具体情况,进行相应的救治,故B正确;电器设备着火时,立即泼水灭火,因水是导体,更容易造成触电,故C错误;用剪刀将电线剪断,剪刀也是导体,可能会造成施救人员的触电,十分危险,故D错误。
4.B　 将家用电器的金属外壳与大地连接起来,当外壳漏电时,人接触金属外壳不会发生触电事故,故A不符合题意;因为电源电压一定,根据P=UI可知,若同时接入多个大功率用电器,则电路中的总电流会过大,将保险丝熔断或引起火灾,造成危险,可能会给人们带来危害,故B符合题意;为了防止用电器漏电,三孔插座的接地线要保证良好接地,故C不符合题意;为操作方便、防止触电,更换灯泡或维修电路时要先断开电源,故D不符合题意。
5.A　 图甲中,闭合开关,金属丝直接连接了火线和零线,造成短路,所以保险丝熔断,故A正确、B错误;图乙中,当闭合所有开关时,同时工作的用电器太多,电路的总功率过大,电源电压一定,根据公式R=得,电路的总电阻很小,根据公式I=得,干路电流很大,故C错误、D错误。
6.D
7.C　 有金属外壳的用电器都应使用三孔插座,以防用电器外壳带电,危及人身安全,故A错误;湿毛巾是导体,则拿湿毛巾覆盖在电线着火的位置,有可能导致触电,故B错误;家庭电路中一定要安装保险装置(如保险丝),在电流过大时能自动切断电源,保护电路,同时保险装置需接在火线上,这样在切断电源时火线断开,避免发生触电事故,故C正确;为了安全,家庭电路中的导线应该选取粗细合适的铜导线,若使用细导线,电阻较大,电流过大时产生热量较多,容易发生火灾,故D错误。
8.B　 在三孔插座上接入电饭煲后,电热壶突然停止工作,灯L仍正常发光,说明A、C两点左边的火线、零线均正常;而把测电笔分别插入三孔插座的左右两孔,氖管均发光,说明左孔零线与火线连通(通过电热壶连通),火线正常,故障原因是零线断路,且在D点左侧,故只能是CD间发生了断路,故B正确。
9.D　 该接线板中有三孔插座,因此该接线板的内部连接线有火线、零线和地线,故A不符合题意;由图知,B、C两孔分别接火线、零线,所以图中B、C两孔间的电压为220 V,故B不符合题意;台灯和指示灯在工作时互不影响,所以若图中指示灯D损坏,则台灯仍然能亮,故C不符合题意;火线能使测电笔的氖管发光,由图知,A孔与三孔插座中的接地线相连,则将测电笔插入图中A孔,测电笔氖管不发光,故D符合题意。
10.B　 两个声控开关串联会相互影响,只有都闭合时灯才发光;两个声控开关并联会互不影响,可以独立控制灯的亮灭,根据“为确保行人不管从哪端进入,灯泡都能接通电源发光”,所以两开关应并联,且开关要接在火线与灯泡之间。
11.电流　热
12.36　并　外壳　熔断器(或空气开关)
13.省力　火　 金属杆OA在弹簧拉力作用下绕O点转动,O为支点,动力在阻力左端,所以动力臂大于阻力臂,是一个省力杠杆;要把限流器接入家庭电路中,从安全用电的角度考虑,应该把它接在进户线的火线上。
14.增大　大　 根据电功率的推导式P=I2R可知,当线路连接处接触不良时,流过的电流是相同的,但该处的阻值增大,那么电功率将增大。当导线之间发生短路时,导线中电流过大,酿成火灾。
15.串联　干路　减小　 为了用电安全,漏电保护开关和空气开关应串联在干路中,一个开关断开,整个电路就会断开;进户线干路上的导线比其他导线粗,是通过增大横截面积的方法来减小电阻的,能防止进户线干路上通过大电流时发热而引起安全事故。
16.220　金属体笔尾　火线　a、b间断路
17.电流过大　能　 保险装置的作用是在电路中电流过大时能自动切断电路,起到保护作用;某同学家中所装的空气开关的最大功率P=UI=220 V×10 A=2200 W,用电器的总功率P总=150 W+100 W+150 W+4×40 W+1600 W=2160 W18.如图所示
19.如图所示
20.使用该测电笔时流过人体的电流:
I===2.5×10-4 A=0.25 mA;
因为0.25 mA<1 mA,
所以该电流对人体是安全的。
21.(1)不符合安全用电原则的地方:在插头和插座之间没有安装接地导线。
改进:使用三脚插头。
(2)电灯分担的电压减小,实际功率变小了。
(1)从图中可以看出,该插座中有三孔插座;根据安全用电原则,在插头和插座之间要安装接地导线,而该装置没有,因此错误之处是在插头和插座之间没有安装接地导线。(2)导线是有电阻的,该插座中接入大功率的电饭煲时,干路中的电流变大,使导线分担的电压变大,电灯分担的电压减小,故电灯会变暗。
22.(1)根据题意可知,灯两端电压:U=220 V,
通过灯泡的电流:I=0.2 A,
由P=UI可知,灯泡的功率:P=UI=220 V×0.2 A=22 W。
(2)当小明不慎碰到了图中绝缘皮破损的A点时,电压直接加在小明身上,此时小明两端电压:U=220 V;
由I=知道,通过小明身上的电流:
I人===0.11 A=110 mA>30 mA,所以此时不安全。
23.(1)这台电视机的待机功率:P=10 W=0.01 kW,一年的待机时间:t=(24 h-4 h)×365=7.3×103 h,小明家一年因这台电视机待机浪费的电能:W=Pt=0.01 kW×7.3×103 h=73 kW·h。
(2)关闭其他用电器,只让待测电视机处于待机状态,利用停表和电能表测出在一段时间t内电能表转盘转过的圈数n,再根据P=计算出电视机的待机功率。
(3)暂时关机时使用待机功能,较长时间关机时应切断电源。
