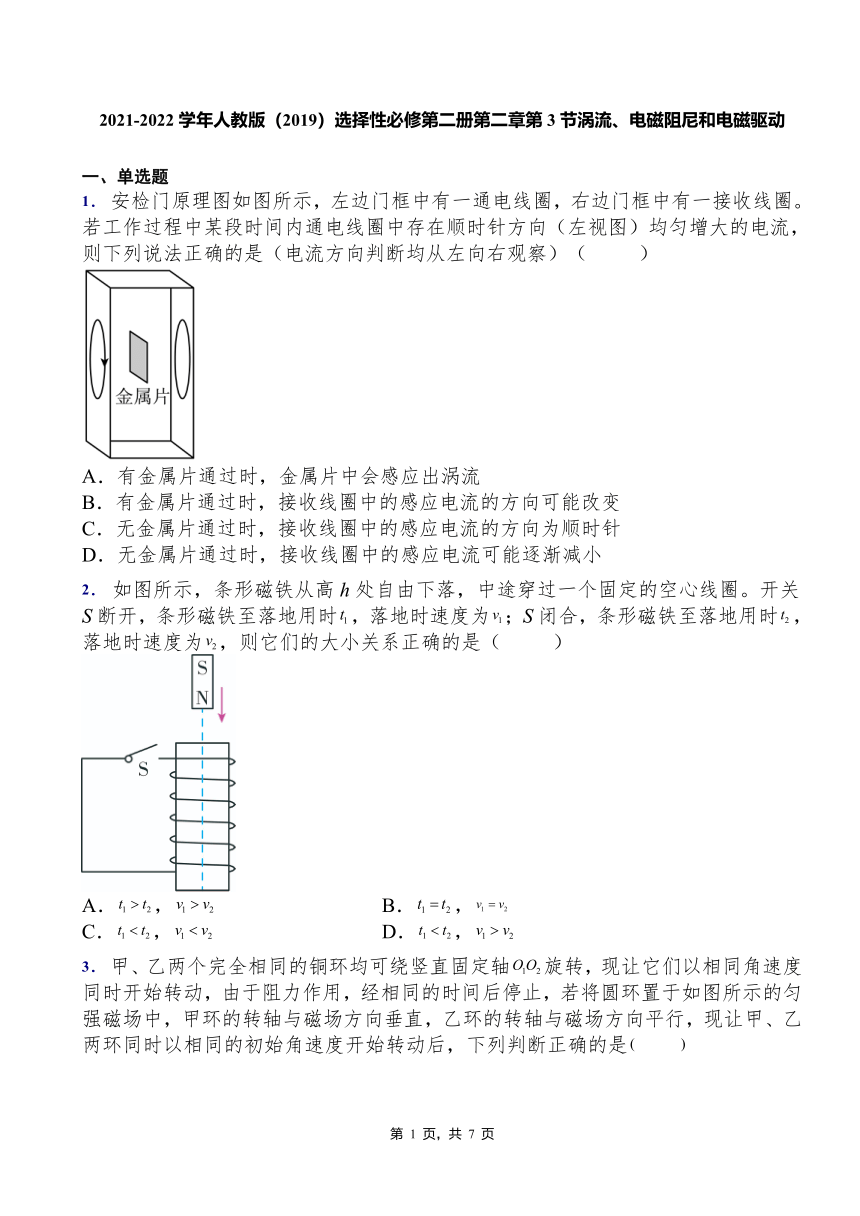

2021-2022学年人教版（2019）选择性必修第二册第二章第3节涡流、电磁阻尼和电磁驱动
一、单选题
1． 安检门原理图如图所示，左边门框中有一通电线圈，右边门框中有一接收线圈。若工作过程中某段时间内通电线圈中存在顺时针方向（左视图）均匀增大的电流，则下列说法正确的是（电流方向判断均从左向右观察）（ ）
A．有金属片通过时，金属片中会感应出涡流
B．有金属片通过时，接收线圈中的感应电流的方向可能改变
C．无金属片通过时，接收线圈中的感应电流的方向为顺时针
D．无金属片通过时，接收线圈中的感应电流可能逐渐减小
2． 如图所示，条形磁铁从高h处自由下落，中途穿过一个固定的空心线圈。开关S断开，条形磁铁至落地用时，落地时速度为；S闭合，条形磁铁至落地用时，落地时速度为，则它们的大小关系正确的是（ ）
A．， B．，
C．， D．，

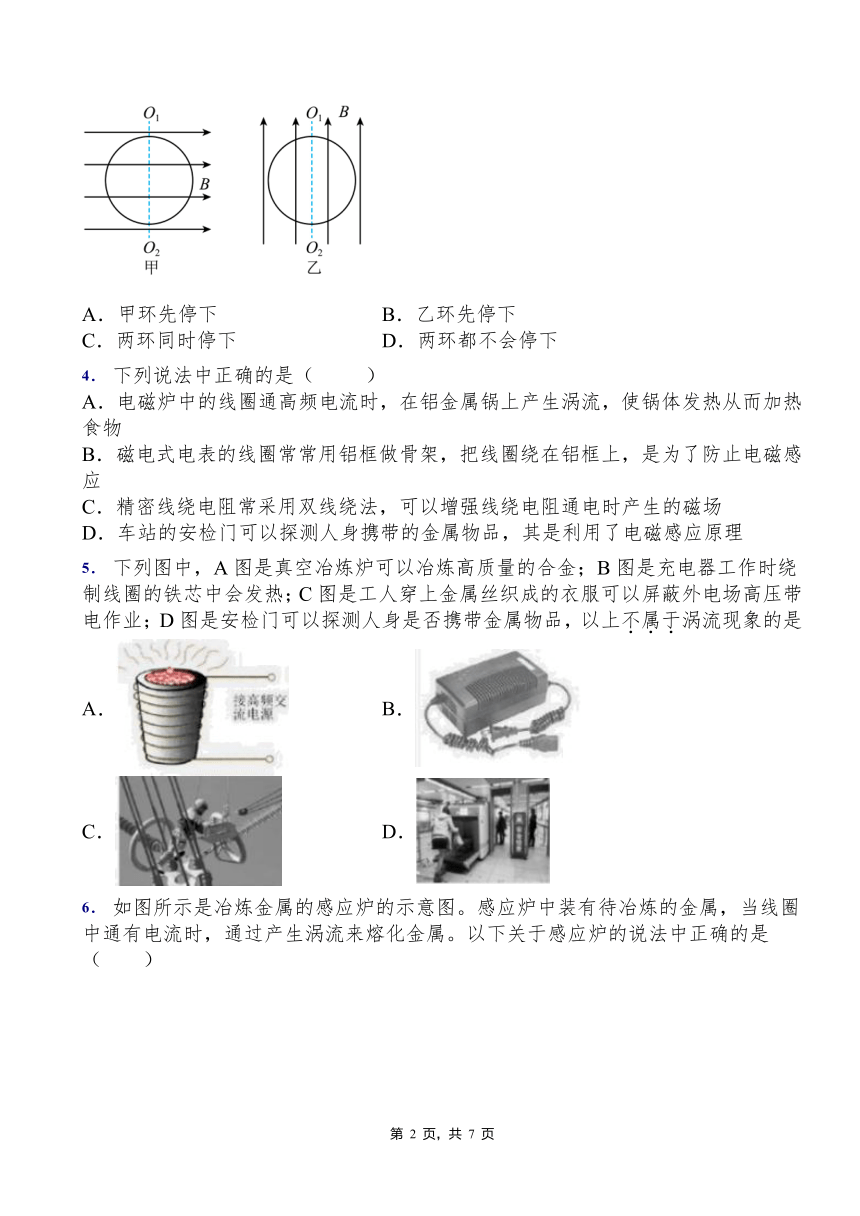

3． 甲、乙两个完全相同的铜环均可绕竖直固定轴旋转，现让它们以相同角速度同时开始转动，由于阻力作用，经相同的时间后停止，若将圆环置于如图所示的匀强磁场中，甲环的转轴与磁场方向垂直，乙环的转轴与磁场方向平行，现让甲、乙两环同时以相同的初始角速度开始转动后，下列判断正确的是
A．甲环先停下 B．乙环先停下
C．两环同时停下 D．两环都不会停下
4． 下列说法中正确的是（ ）
A．电磁炉中的线圈通高频电流时，在铝金属锅上产生涡流，使锅体发热从而加热食物
B．磁电式电表的线圈常常用铝框做骨架，把线圈绕在铝框上，是为了防止电磁感应
C．精密线绕电阻常采用双线绕法，可以增强线绕电阻通电时产生的磁场
D．车站的安检门可以探测人身携带的金属物品，其是利用了电磁感应原理
5． 下列图中，A图是真空冶炼炉可以冶炼高质量的合金；B图是充电器工作时绕制线圈的铁芯中会发热；C图是工人穿上金属丝织成的衣服可以屏蔽外电场高压带电作业；D图是安检门可以探测人身是否携带金属物品，以上不属于涡流现象的是
A． B．
C． D．

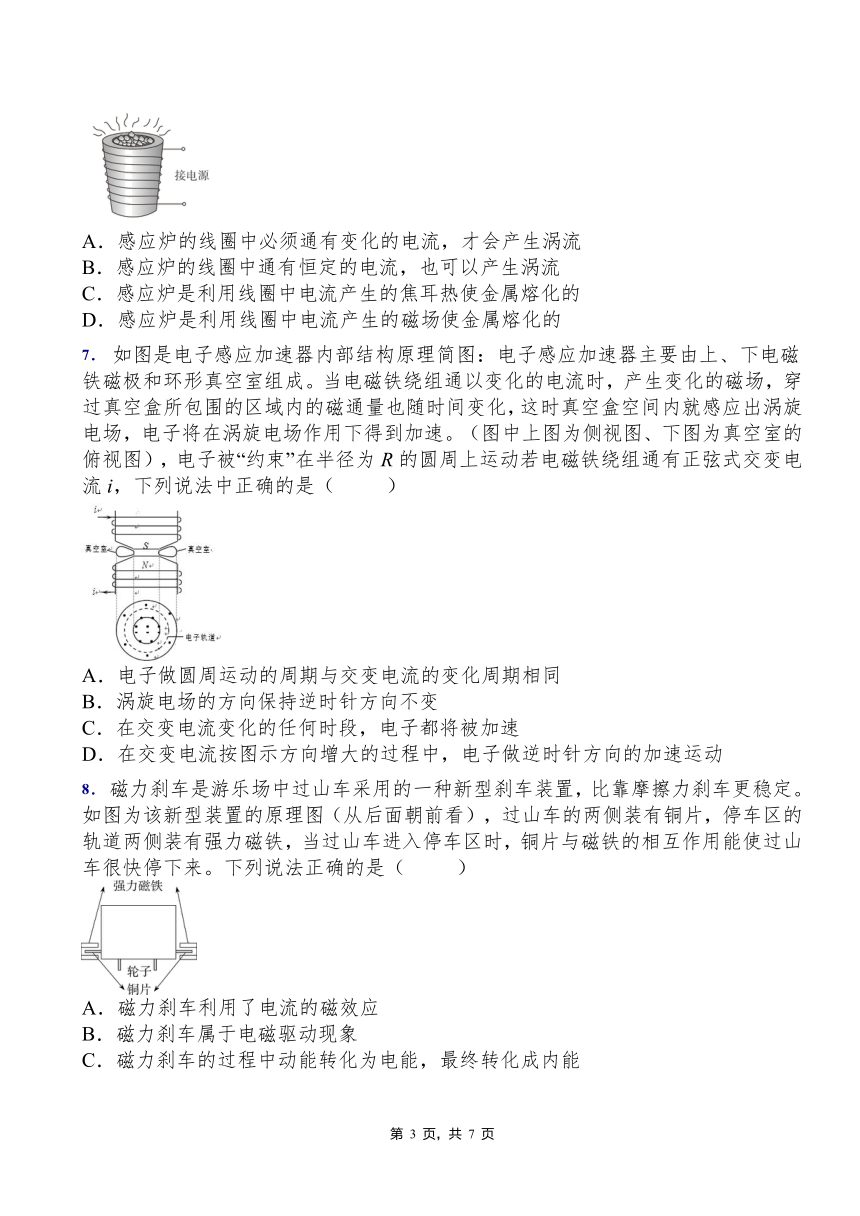

6． 如图所示是冶炼金属的感应炉的示意图。感应炉中装有待冶炼的金属，当线圈中通有电流时，通过产生涡流来熔化金属。以下关于感应炉的说法中正确的是（ ）
A．感应炉的线圈中必须通有变化的电流，才会产生涡流
B．感应炉的线圈中通有恒定的电流，也可以产生涡流
C．感应炉是利用线圈中电流产生的焦耳热使金属熔化的
D．感应炉是利用线圈中电流产生的磁场使金属熔化的
7． 如图是电子感应加速器内部结构原理简图：电子感应加速器主要由上、下电磁铁磁极和环形真空室组成。当电磁铁绕组通以变化的电流时，产生变化的磁场，穿过真空盒所包围的区域内的磁通量也随时间变化，这时真空盒空间内就感应出涡旋电场，电子将在涡旋电场作用下得到加速。（图中上图为侧视图、下图为真空室的俯视图），电子被“约束”在半径为R的圆周上运动若电磁铁绕组通有正弦式交变电流i，下列说法中正确的是（ ）
A．电子做圆周运动的周期与交变电流的变化周期相同
B．涡旋电场的方向保持逆时针方向不变
C．在交变电流变化的任何时段，电子都将被加速
D．在交变电流按图示方向增大的过程中，电子做逆时针方向的加速运动
8． 磁力刹车是游乐场中过山车采用的一种新型刹车装置，比靠摩擦力刹车更稳定。如图为该新型装置的原理图（从后面朝前看），过山车的两侧装有铜片，停车区的轨道两侧装有强力磁铁，当过山车进入停车区时，铜片与磁铁的相互作用能使过山车很快停下来。下列说法正确的是（ ）
A．磁力刹车利用了电流的磁效应
B．磁力刹车属于电磁驱动现象
C．磁力刹车的过程中动能转化为电能，最终转化成内能
D．过山车的质量越大，进入停车区时由电磁作用引起的刹车阻力越大
9． 如图所示，一根质量为M、长为L的铜管放置在水平桌面上，现让一块质量为m、可视为质点的钕铁硼强磁铁从铜管上端由静止下落，强磁铁在下落过程中不与铜管接触，在此过程中（ ）
A．桌面对铜管的支持力一直为Mg
B．铜管和强磁铁组成的系统机械能守恒
C．铜管中没有感应电流
D．强磁铁下落到桌面的时间
10．金属探测器已经广泛应用于安检场所，关于金属探测器的论述正确的是( )
A．金属探测器可用于食品生产，防止细小的砂石颗粒混入食品中
B．金属探测器探测地雷时，探测器的线圈中产生涡流
C．金属探测器探测金属时，被测金属中感应出涡流
D．探测过程中金属探测器与被测物体相对静止与相对运动探测效果相同
二、多选题
11．物理学家在电与磁的发现过程中，经历了一段艰辛的探索过程，下列说法正确的是（ ）
A．奥斯特发现了电流可以产生磁场，并提出了电流产生磁场的原理与磁铁相同的假说
B．法拉第通过实验发现了产生感应电流的条件
C．安培总结了通电导线在磁场中受力的大小和方向的规律
D．楞次通过实验总结了感应磁场方向总是与原磁场方向相反的定律
12．电磁学的成就极大地推动了人类社会的进步.下列说法正确的是（ ）
A．甲图中，这是录音机的录音电路原理图，当录音机录音时，由于话筒的声电转换，线圈中变化的电流在磁头缝隙处产生变化的磁场
B．乙图电路中，开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花
C．丙图中，在真空冶炼中，可以利用高频电流产生的涡流冶炼出高质量的合金
D．沿着电势降低的方向即为电场强度的方向。
13．位于光滑水平面的小车上放置一螺线管，一个比螺线管长的条形磁铁沿着螺线管的轴线水平穿过，如图所示，在此过程中（ ）
A．磁铁做匀速直线运动 B．磁铁做减速运动
C．小车向右做加速运动 D．小车先加速后减速
14．如图所示，在纸面内有一个半径为r、电阻为R的线圈，线圈处于足够大的匀强磁场中，匀强磁场的磁感应强度大小为B，方向垂直纸面向里，线圈与磁场右边界相切与P点。现使线圈绕过P点且平行于磁场方向的轴以角速度ω顺时针方向匀速转过90°，到达图中虚线位置，则下列说法正确的是（ ）
A．线圈中产生沿逆时针方向的感应电流
B．线圈受到的安培力逐渐增大
C．线圈经过虚线位置时的感应电动势为2Br2ω
D．流过线圈某点的电荷量为
15．航母上飞机弹射起飞是利用电磁驱动来实现的，电磁驱动原理如图所示．当固定线圈上突然通过直流电流时，线圈左侧的金属环被弹射出去．现在固定线圈左侧同一位置，先后放有分别用横截面积相等的铜和铝导线制成形状、大小相同的两个闭合环，已知电阻率ρ铜＜ρ铝．合上开关S的瞬间，则（ ）
A．从左侧看环中感应电流沿逆时针方向
B．铜环受到的安培力大于铝环受到的安培力
C．若将铜环放置在线圈右侧，铜环将向右弹射
D．电池正负极调换后，金属环不能向左弹射
2021-2022学年人教版（2019）选择性必修第二册第二章第3节涡流、电磁阻尼和电磁驱动（参考答案）
一、单选题
题号 1 2 3 4 5 6 7 8 9 10
答案 A D A D C A D C D C
二、多选题
题号 11 12 13 14 15
答案 BC AC BC BC BCD
