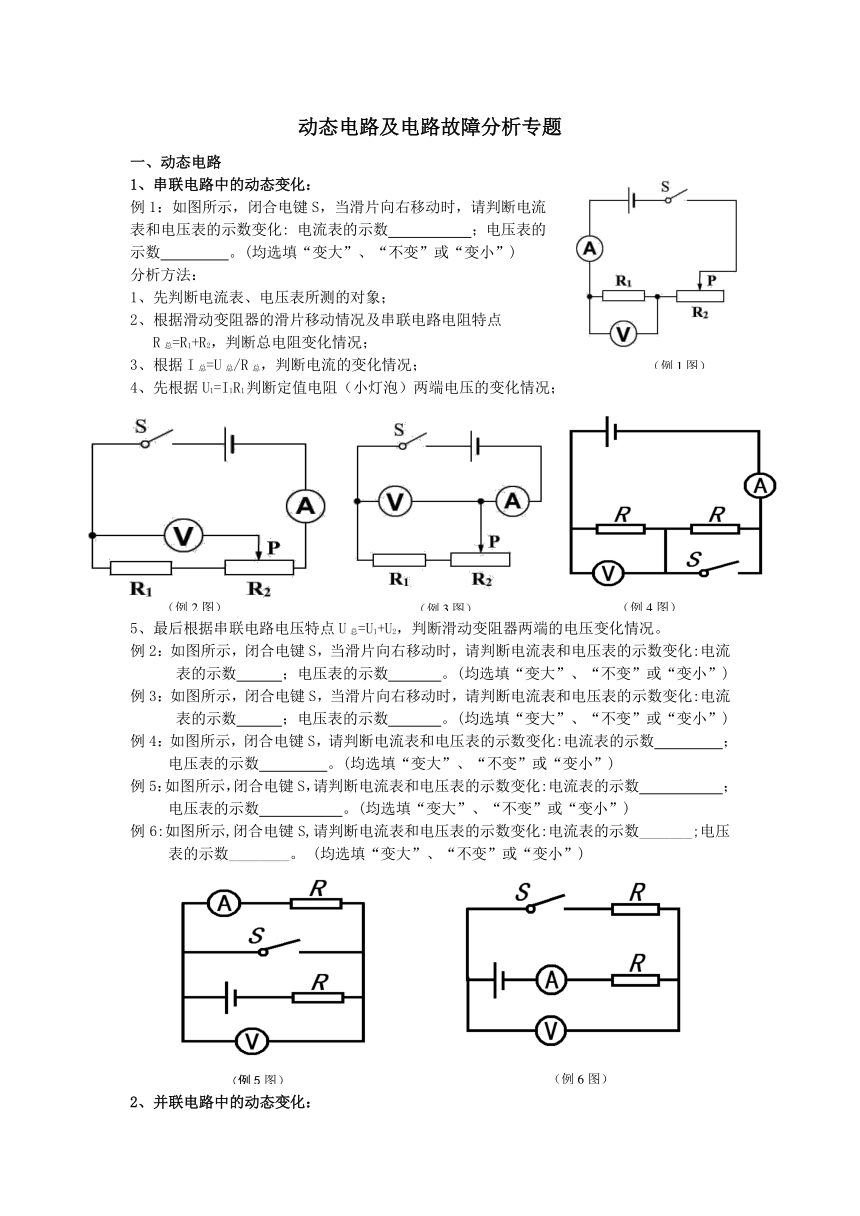

动态电路及电路故障分析专题
一、动态电路
1、串联电路中的动态变化：
例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化: 电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”)
分析方法：
1、先判断电流表、电压表所测的对象；
2、根据滑动变阻器的滑片移动情况及串联电路电阻特点
R总=R1+R2，判断总电阻变化情况；
3、根据I总=U总/R总，判断电流的变化情况；
4、先根据U1=I1R1判断定值电阻（小灯泡）两端电压的变化情况；
5、最后根据串联电路电压特点U总=U1+U2，判断滑动变阻器两端的电压变化情况。
例2：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”)
例3：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”)
例4：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”)
例5：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”)
例6:如图所示,闭合电键S,请判断电流表和电压表的示数变化:电流表的示数_______;电压表的示数________。 (均选填“变大”、“不变”或“变小”)

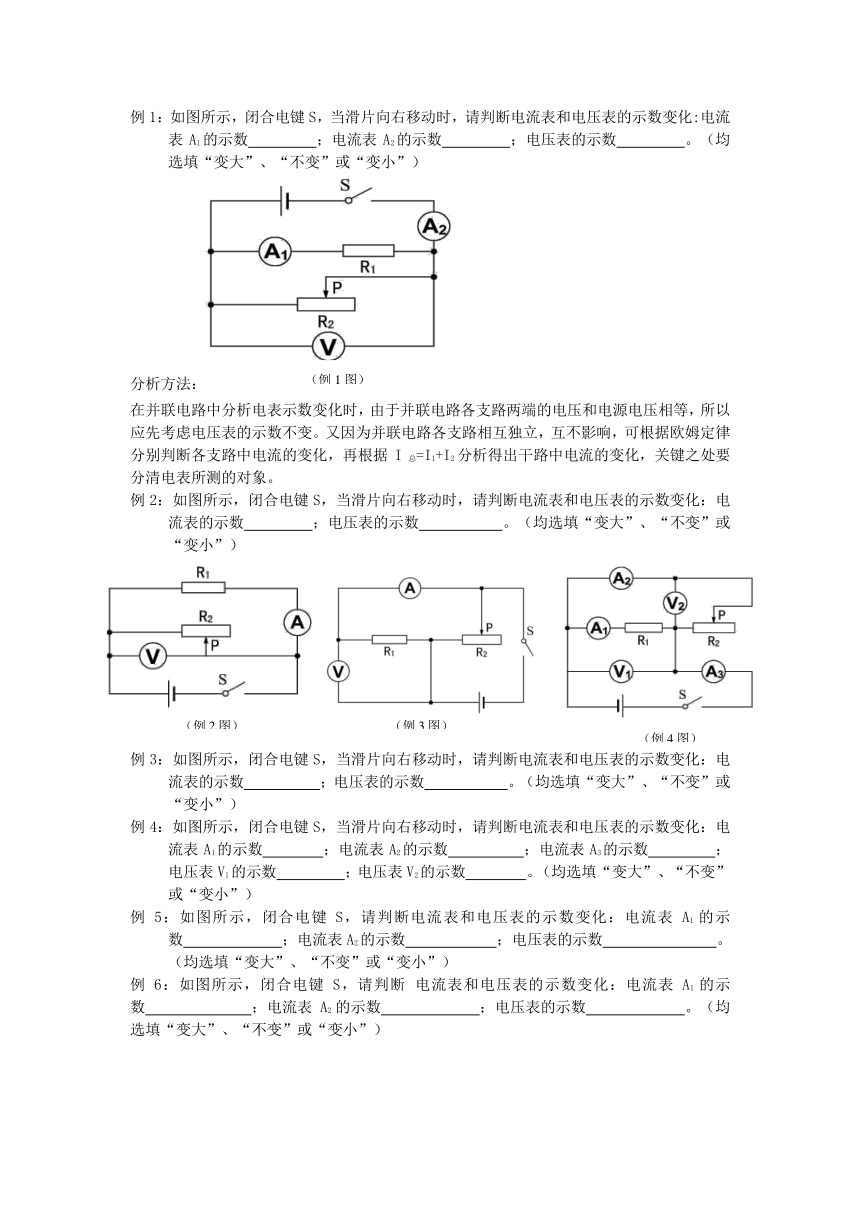

2、并联电路中的动态变化：
例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表A1的示数 ；电流表A2的示数 ；电压表的示数 。（均选填“变大”、“不变”或“变小”）
分析方法：
在并联电路中分析电表示数变化时，由于并联电路各支路两端的电压和电源电压相等，所以应先考虑电压表的示数不变。又因为并联电路各支路相互独立，互不影响，可根据欧姆定律分别判断各支路中电流的变化，再根据I总=I1+I2分析得出干路中电流的变化，关键之处要分清电表所测的对象。
例2：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数 ；电压表的示数 。（均选填“变大”、“不变”或“变小”）
例3：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数 ；电压表的示数 。（均选填“变大”、“不变”或“变小”）
例4：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表A1的示数 ；电流表A2的示数 ；电流表A3的示数 ；电压表V1的示数 ；电压表V2的示数 。（均选填“变大”、“不变”或“变小”）
例5：如图所示，闭合电键S，请判断电流表和电压表的示数变化：电流表A1的示数 ；电流表A2的示数 ；电压表的示数 。（均选填“变大”、“不变”或“变小”）
例6：如图所示，闭合电键S，请判断 电流表和电压表的示数变化：电流表A1的示数 ；电流表A2的示数 ；电压表的示数 。（均选填“变大”、“不变”或“变小”）
二、电路故障分析
两种基本的电路故障（断路和短路）
一、断路的判断
1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路断路。
2、具体到那一部分断路，有两种判断方式：
①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）处断路（电源除外）；
②把电流表分别与各部分并联，如其他部分能正常工作，则当时与电流表并联的部分断开了。
例1、在图12所示的电路中,电源电压不变。闭合开关S，电路正常工作。一段时间后，发现其中一个电压表示数变大，则 ( )
A、 L可能变亮 B、 L亮度可能不变 C、 R可能断路 D、 R可能短路
二、短路的判断
1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。
2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。
例2、在图13中，当开关 S闭合后，两只小灯泡发光，电压表示数为4V。过了2min，电压表示数为0 V，经检查除小灯泡外其余器材的连接良好，请分析造成这种情况的原因可能有： 。
针对练习
1、在如图14所示的电路中，电源电压等于6V，合上开关后电压表示数为6V。经分析得出，电路中可能发生的情况是：__________________________。
2、在如图15所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是( ) A、 灯L1短路 B、 灯L2短路 C、 灯L1断路 D、灯L2断路
3、在图16所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表V1的示数变小，电压表V2的示数变大，则产生这一现象的原因是( )
A、灯L1断路 B、灯L1短路 C、灯L2断路 D、灯L2短路
4、如图所示电路中，闭合开关s，让开关S1和S2 断开，调节滑动变阻器的滑片P使其位于变阻器的最左端口处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数。已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是( )
A．若保持s1和s2断开，让P缓慢向右滑动，灯泡L有可能被烧毁
B．若保持P在a处不动，s1仍断开，闭合s2后，A表和V表示数均不变
C．若保持P在a处不动，s1仍断开，闭合S2后，A表和V表示数将变大
D．若保持S2断开，将P移至变阻器最右端b，再闭合S1后，A表和V表均仍有示数
5．如下左图所示的电路中，当电键S闭合时，发现电压表的示数为0，则下列故障中不可能是（ ）
A．L1灯丝断了 B、L2灯丝断了 C、灯L1短路 D、电压表接线断开
6．如下中图所示电路中，电源电压为6伏。当电键S闭合时，只有一只灯泡发光，且电压表V的示数为6伏，产生这一现象的原因可能是（ ）
A．灯L1短路 B、灯L2短路 C、灯L1断路 D、灯L2断路
7．如下右图所示电路中，电源电压不变，闭合电键S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（ ）
A．灯L1短路 B、灯L2短路 C、灯L1断路 D、灯L2断路
8．如下左图所示电路中,闭合电键S后将出现的情况是( )
A．电压表示数为电源电压 B、电流表将损坏
C．小灯泡L正常发光 D、电流表、电压表损坏
9．如下右图所示电路中，闭合电键后，灯泡不亮，电流表无示数，用电压表测量ab间的电压值为零，则测ad及cd时，均有电压，这说明（ ）
A．电源接触不良 B、电键的触片或接线柱接触不良
C．电流表内部断路 D、灯泡的灯丝已断
（例1图）
（例2图）
（例3图）
（例4图）
（例5图）
（例6图）
（例1图）
（例2图）
（例3图）
（例4图）
