人教版九年级全一册16.1电压同步练习（含解析）

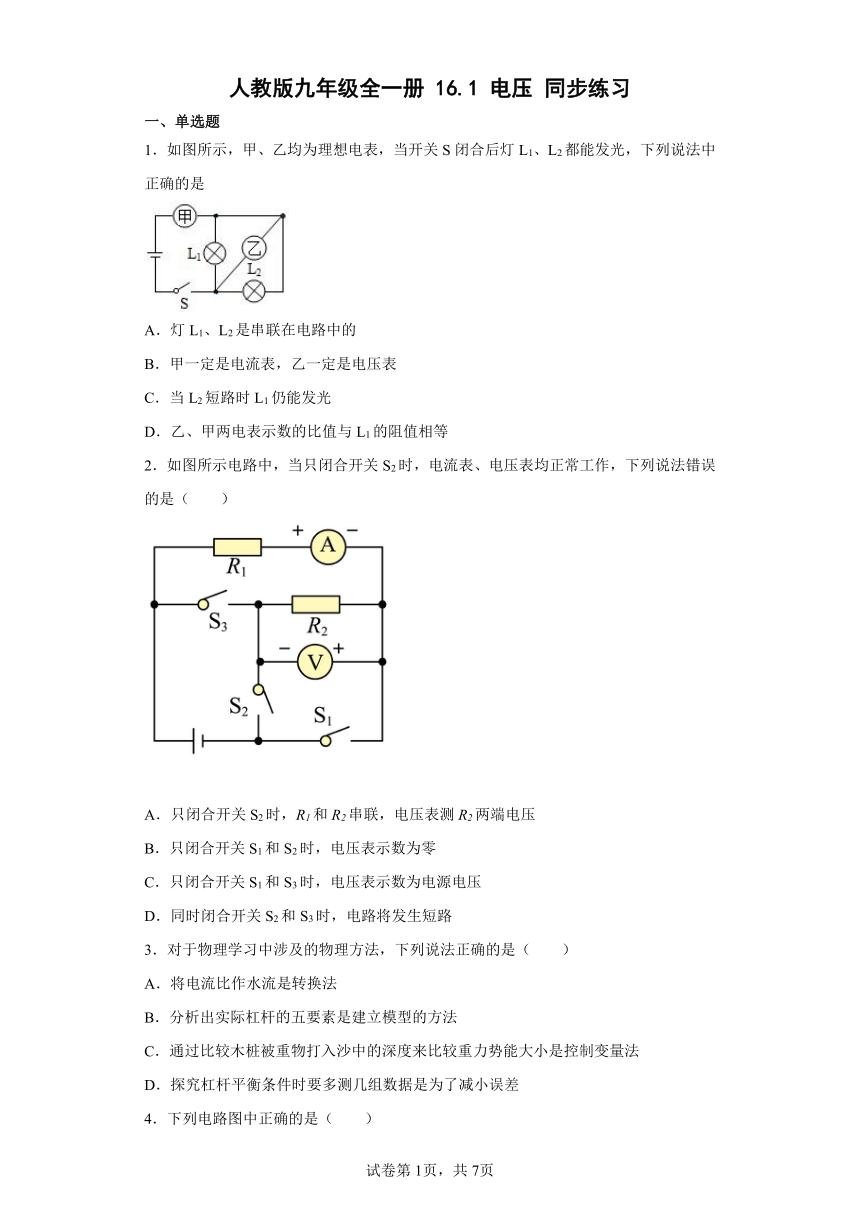

人教版九年级全一册 16.1 电压 同步练习
一、单选题
1．如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是
A．灯L1、L2是串联在电路中的
B．甲一定是电流表，乙一定是电压表
C．当L2短路时L1仍能发光
D．乙、甲两电表示数的比值与L1的阻值相等
2．如图所示电路中，当只闭合开关S2时，电流表、电压表均正常工作，下列说法错误的是（　　）
A．只闭合开关S2时，R1和R2串联，电压表测R2两端电压
B．只闭合开关S1和S2时，电压表示数为零
C．只闭合开关S1和S3时，电压表示数为电源电压
D．同时闭合开关S2和S3时，电路将发生短路
3．对于物理学习中涉及的物理方法，下列说法正确的是（　　）
A．将电流比作水流是转换法
B．分析出实际杠杆的五要素是建立模型的方法
C．通过比较木桩被重物打入沙中的深度来比较重力势能大小是控制变量法
D．探究杠杆平衡条件时要多测几组数据是为了减小误差

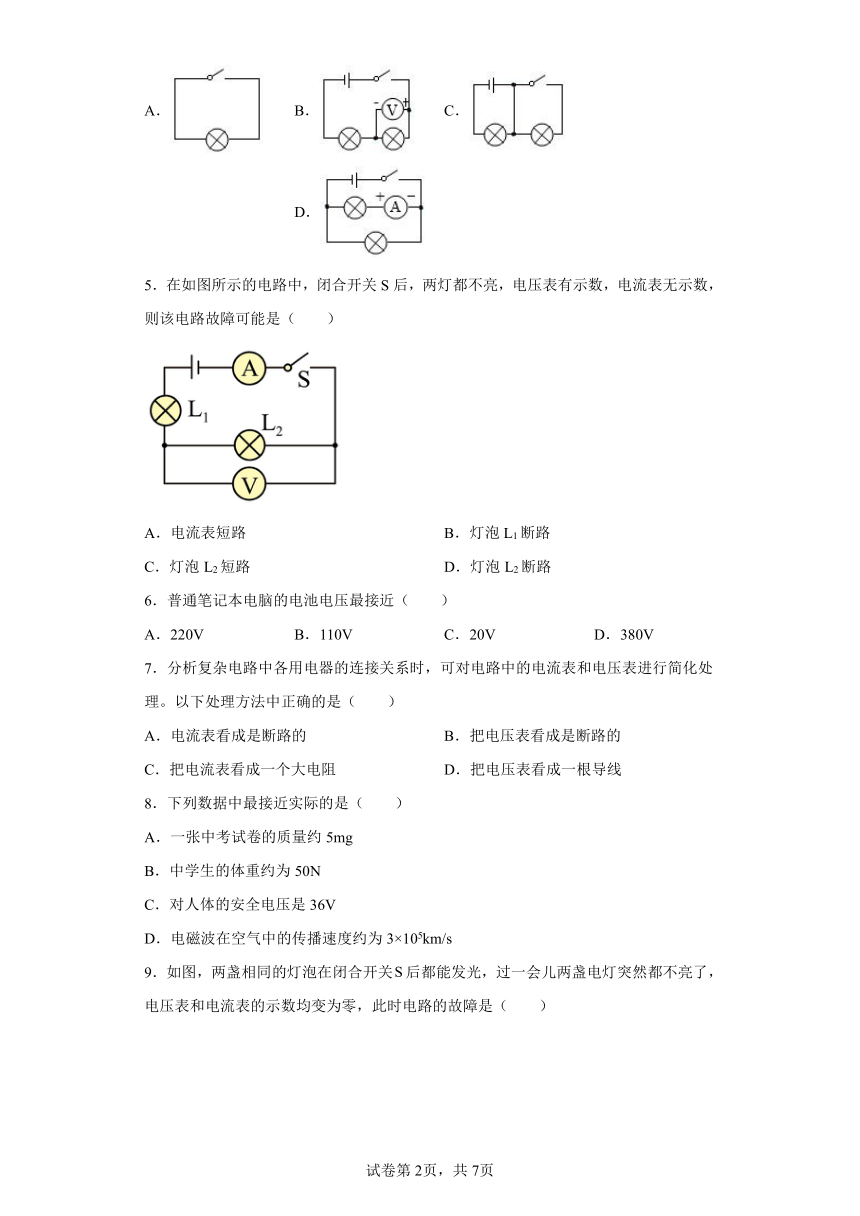

4．下列电路图中正确的是（　　）
A． B． C． D．
5．在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（　　）
A．电流表短路 B．灯泡L1断路
C．灯泡L2短路 D．灯泡L2断路
6．普通笔记本电脑的电池电压最接近（　　）
A．220V B．110V C．20V D．380V
7．分析复杂电路中各用电器的连接关系时，可对电路中的电流表和电压表进行简化处理。以下处理方法中正确的是（　　）
A．电流表看成是断路的 B．把电压表看成是断路的
C．把电流表看成一个大电阻 D．把电压表看成一根导线
8．下列数据中最接近实际的是（　　）
A．一张中考试卷的质量约5mg
B．中学生的体重约为50N
C．对人体的安全电压是36V
D．电磁波在空气中的传播速度约为3×105km/s

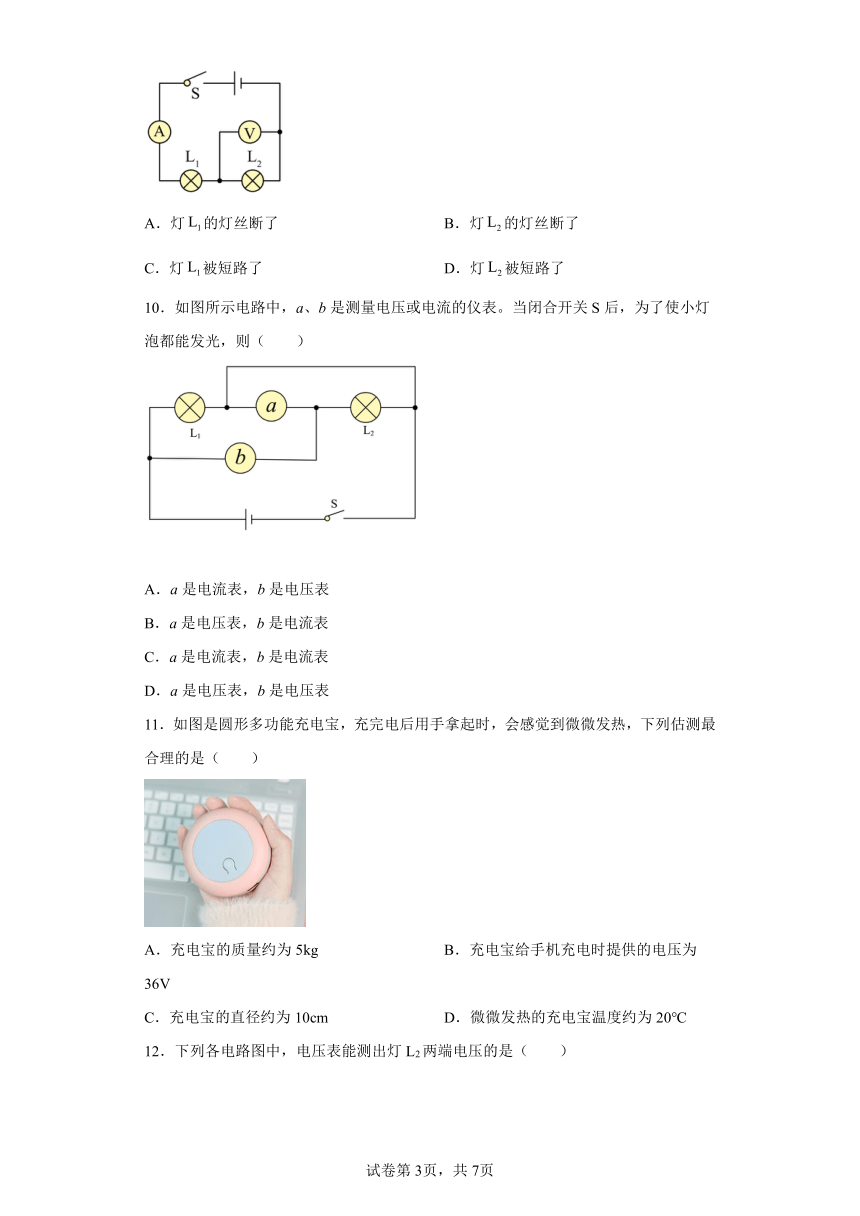

9．如图，两盏相同的灯泡在闭合开关后都能发光，过一会儿两盏电灯突然都不亮了，电压表和电流表的示数均变为零，此时电路的故障是（　　）
A．灯的灯丝断了 B．灯的灯丝断了
C．灯被短路了 D．灯被短路了
10．如图所示电路中，a、b是测量电压或电流的仪表。当闭合开关S后，为了使小灯泡都能发光，则（　　）
A．a是电流表，b是电压表
B．a是电压表，b是电流表
C．a是电流表，b是电流表
D．a是电压表，b是电压表
11．如图是圆形多功能充电宝，充完电后用手拿起时，会感觉到微微发热，下列估测最合理的是（　　）
A．充电宝的质量约为5kg B．充电宝给手机充电时提供的电压为36V
C．充电宝的直径约为10cm D．微微发热的充电宝温度约为20℃

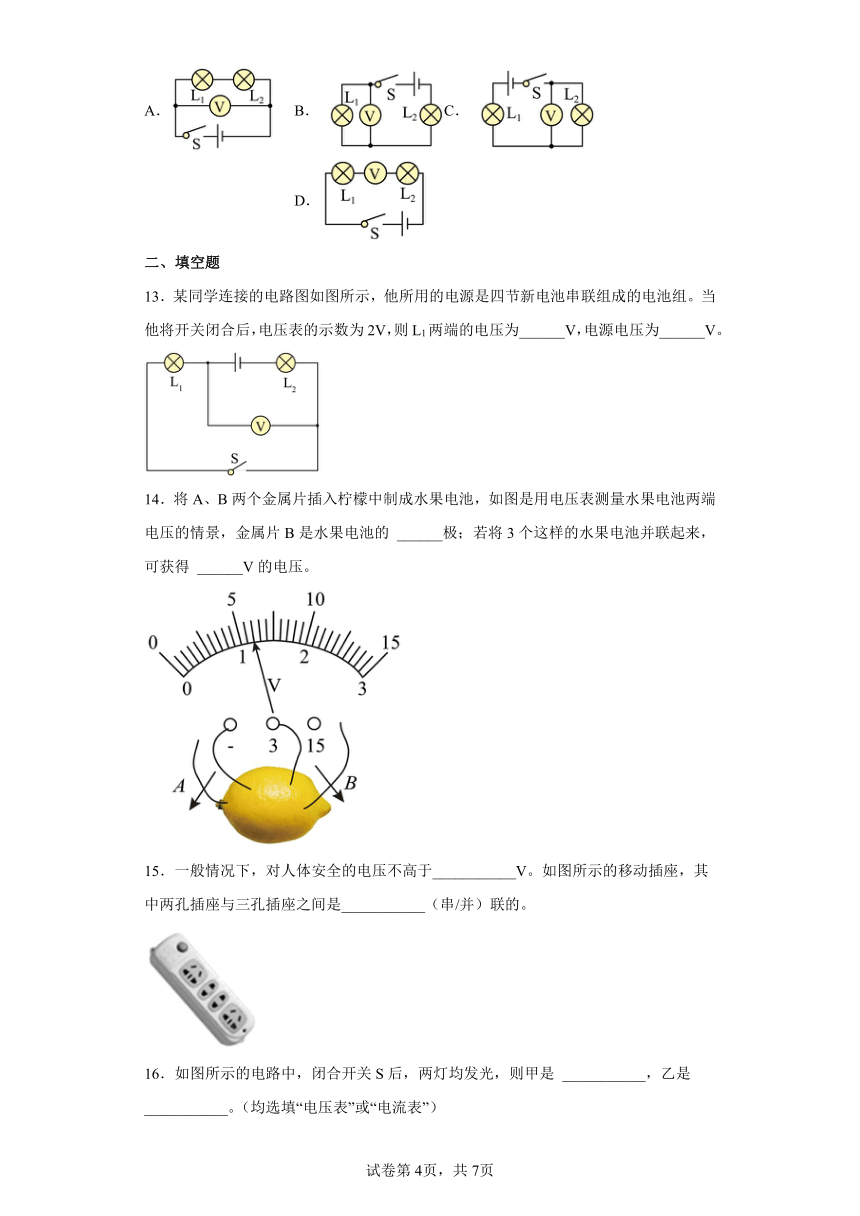

12．下列各电路图中，电压表能测出灯L2两端电压的是（　　）
A． B． C． D．
二、填空题
13．某同学连接的电路图如图所示，他所用的电源是四节新电池串联组成的电池组。当他将开关闭合后，电压表的示数为2V，则L1两端的电压为______V，电源电压为______V。
14．将A、B两个金属片插入柠檬中制成水果电池，如图是用电压表测量水果电池两端电压的情景，金属片B是水果电池的 ______极；若将3个这样的水果电池并联起来，可获得 ______V的电压。
15．一般情况下，对人体安全的电压不高于___________V。如图所示的移动插座，其中两孔插座与三孔插座之间是___________（串/并）联的。

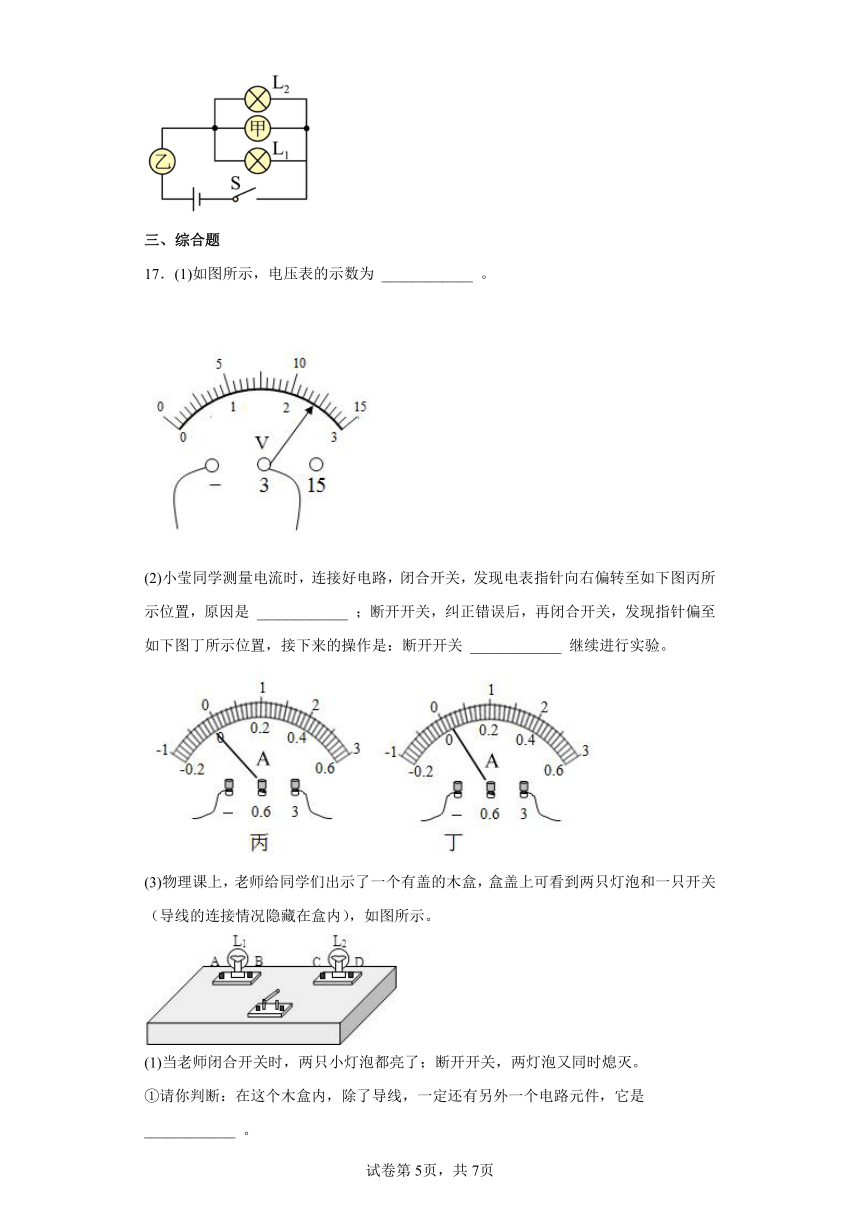

16．如图所示的电路中，闭合开关S后，两灯均发光，则甲是 ___________，乙是 ___________。（均选填“电压表”或“电流表”）
三、综合题
17．(1)如图所示，电压表的示数为 ____________ 。
(2)小莹同学测量电流时，连接好电路，闭合开关，发现电表指针向右偏转至如下图丙所示位置，原因是 ____________ ；断开开关，纠正错误后，再闭合开关，发现指针偏至如下图丁所示位置，接下来的操作是：断开开关 ____________ 继续进行实验。
(3)物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。
(1)当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是 ____________ 。
②根据上述现象，你 _______________ （选填“能”或“不能”）断定这两只小灯泡是串联的。
(2)经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。
①你认为小华的判断是 _______________ （选填“正确的”成“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是 ____________ 。
18．某电器两端电压为2.6V，用如图所示的电压表测量其两端电压，那么电压表的量程应选______V，请在图中画出相应的电压值指针的位置。______
19．（1）在如图所示的实物图中，请用笔画线代替导线连接实物。要求：①L1与L2并联：②电流表测L1的电流，开关控制L1和L2_______；
（2）如图所示为多用途“演示教学电表”的接线情况，此时所测的物理量是______，测量范围是______，分度值是______，示数为______。
20．如图电路中闭合开关S后，电流表A1、A2示数分别是0.38A和0.7A，电压表示数是4.5V。
（1）在电源两侧标注电流的方向以及电流表，电压表的正负接线柱；______
（2）开关S闭合后，电路是______联；
（3）分别求两灯的电流；______
（4）分别求两灯两端的电压和电源电压。______
21．请阅读短文，并回答问题：
热阻
当物体或物体的不同部分之间存在温度差时，就会发生热传递。热传导是热传递的一种方式，物体对热量的传导有阻碍作用，称为热阻，用R表示。物体的热阻与物体在热传导方向上的长度L成正比、与横截面积S成反比，还与物体的材料有关，关系式为，式中称为材料的导热系数，不同材料的导热系数一般不同。房屋的墙壁为了保温，往往使用导热系数较小的材料。如图，墙壁一侧是高温环境，温度始终为t1，另一侧是低温环境，温度始终为t2，墙壁温度变化随着厚度改变而均匀递增（或递减），所以在墙壁中形成稳定的热量流动，则单位时间内从高温环境传导到低温环境的热量Q与墙壁两侧的温度差成正比，与墙壁的热阻成反比。
（1）发生热传导的条件是相互接触的物体之间存在________；
（2）热量传导过程和电流相似，温度差相当于电路中的________；
A．电流　　B．电压　　C．电阻　　D．电功率
（3）铜汤勺放在热汤中，把手很快就会烫手，而塑料把手的汤勺不会烫手。由此可知铜和塑料的导热系数大小：________（填“＞”，“＜”，“=”）
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
AB．由图知道，开关S闭合后，要使灯L1和L2都能发光只有并联才行，因为电压表要并联在电路中，电流表要串联在电路中，所以电流从正极出发分两支，一支经电流表甲、灯泡L2回负极，另一支经电流表甲、灯L1回负极，所以甲一定是电流表，乙一定是电压表，故A错误，B正确；
C．因为甲是电流表，当L2短路时，发生电源短路，L1不能发光，故C错误；
D．乙是电压表，测量L2两端电压，甲是电流表，测量干路上的电流，所以，乙、甲两电表示数的比值不等于L1的阻值，故D错误．
2．C
【详解】
A．只闭合开关S2时，R1和R2串联，电压表测R2两端电压，电流表测量电路中的电流，故A正确，不符合题意；
B．只闭合开关S1和S2时，电压表和电阻R2被短路，电压表的示数为0，故B正确，不符合题意；
C．只闭合开关S1和S3时，R1和R2并联，电压表正负接线柱接反了，无法测量电压，故C错误，符合题意；
D．同时闭合开关S2和S3时，电源的两端被导线直接连通，电路将发生短路，故D正确，不符合题意。
故选C。
3．B
【详解】
A．水流能够观察，电流不能直接观察，用水流说明电流的形成和作用，采用的是类比法，故A错误；
B．杠杆的五要素包括支点、动力、阻力、动力臂和阻力臂，五要素是在大量实物模型的基础上，归纳总结得出的，采用的是建立模型法，故B正确；
C．重力势能的大小不能直接观察，通过比较木桩被重物打入沙中的深度来比较重力势能大小，采用的是转换法，故C错误；
D．探究杠杆平衡条件时要多测几组数据是为了总结规律，避免实验结论的偶然性，故D错误。
故选B。
4．B
【详解】
A．电路中缺少电源，故A错误；
B．两个灯泡串联，电压表测量其中一个灯泡两端的电压，电压表的正负接线柱连接正确，故B正确；
C．导线将其中一个灯泡短路，电路中只有一个灯泡发光，开关不起作用，故C错误；
D．电流表的正负接线柱接反了，故D错误。
故选B。
5．D
【详解】
由图可知，两灯串联，电压表测量L2两端的电压，电流表测电路中的电流。
A．如果电流表短路，电流表无示数，电路是通路，两个灯泡都发光，电压表有示数，故A不符合题意；
B．如果灯泡L1断路，电路断路，两个灯泡都不发光，电流表和电压表都没有示数，故B不符合题意；
C．如果灯泡L2短路，灯泡L2不发光，灯泡L1发光，电压表被短路，电压表没有示数，电流表有示数，故C不符合题意；
D．如果灯泡L2断路，灯泡L2不发光，电压表两端与电源两极连通，电压表有示数，电压表内阻很大，通过电路的电流很小，电流表示数为零，灯泡L1不发光，故D符合题意。
故选D。
6．C
【详解】
笔记本电脑电池基本都采用4个锂电池串联起来的，所以普通笔记本电脑的电池按照型号不同，电压一般为14～22V。
故选C。
7．B
【详解】
电压表的内阻非常在，连接入电路中相当于断路，电流表的内阻非常小，连接入电路中相当于一根导线。故ACD错误，B正确。
故选B。
8．D
【详解】
A．一张中考试卷的质量约1g，故A不符合题意；
B．中学生的体重约为500N，故B不符合题意；
C．对人体的安全电压是不高于36V，故C不符合题意；
D．电磁波在空气中的传播速度约为3×108m/s ，即3×105km/s，故D符合题意。
故选D。
9．A
【详解】
由图知，灯L1和灯L2串联，电压表测灯L2两端电压，电流表测串联电路的电流。
A．若灯L1灯丝断了，整个电路中都没有电流，两灯都不亮，两个电表都无示数，故A符合题意；
B．若灯L2灯丝断了，此时电压表串联在电路中，电压表的示数等于电源电压，电压表内阻很大，通过电路的电流很小，电流表的示数几乎为零，两灯都不亮，故B不符合题意；
C．若灯L1被短路了，L1不发光，只有L2的简单电路，L2发光，电压表测量电源电压，电压表有示数，电流表测量电路中的电流，电流表有示数，故C不符合题意；
D．若灯L2被短路了，L2不发光，只有L1的简单电路，L1发光，电压表被短路，电压表的示数为零，电流表测量电路中的电流，电流表有示数，故D不符合题意。
故选A。
10．B
【详解】
由图可知，开关S闭合后，为了使两个灯泡都能发光，a表不能为电流表，否则灯泡L2被短路，故a只能为电压表；使两灯都能发光，此时b与L2串联在一条支路上，则b为电流表。故ACD不符合题意；B符合题意。
故选B。
11．C
【详解】
A．一颗鸡蛋的质量约50g，则100颗鸡蛋的质量约为5kg，而充电宝的质量约与10颗鸡蛋的质量相当，明显小于100颗鸡蛋的质量，故A不符合题意；
B．目前我们使用的手机充电器、充电宝对手机充电时提供的电压约为5V，故B不符合题意；
C．由图可知，该充电宝的直径与手掌宽度相当，即约为10cm，故C符合题意；
D．当物体的温度略高于人体温度时，我们会感到它微微发热，而人体的温度约为37℃，所以微微发热的充电宝温度约为40℃，故D不符合题意。
故选C。
12．C
【详解】
A．由图知，两灯串联，电压表并联在电源的两端，测的是电源电压，故A不符合题意；
B．由图知，两灯串联，电压表与L1并联，所以电压表测的是L1两端的电压，故B不符合题意；
C．由图知，两灯串联，电压表与L2并联，所以电压表测的是L2两端的电压，故C符合题意；
D．由图知，两灯串联，电压表串联在电路中，测的是电源电压，故D不符合题意。
故选C。
13． 2 6
【详解】
[1][2]由电路图可知，开关闭合时，L1和L2串联，电压表测L1两端的电压，电压表示数为2V，即L1两端的电压为2V，电源是四节新干电池串联组成的电池组，所以电源电压为6V。
14． 正 1.2
【详解】
[1]电压表的连接方法：电流从正接线柱流入，从负接线柱流出，电压表指针右偏。由图可观察到电压表的指针向右偏转，从而确定与电压表正接线柱相连的B金属片是电池的正极。
[2]由图可知一个水果电池的电压为1.2V，若将3个这样的水果电池并联起来，根据并联电路的电压规律可知，则电源电压为1.2V。
15． 36 并联
【详解】
[1]一般情况下，家庭电压为220V，对人体安全的电压不高于36V。
[2]移动插座的两孔插座与三孔插座之间是并联的，可以独立工作互不影响，各自形成电流回路。
16． 电压表 电流表
【详解】
[1][2]根据题意知道，闭合开关S后，两个灯泡都能发光；由图知道，该电路为并联电路，乙串联在电流中，故应是电流表；由于甲并联在电路中，故应为电压表。
17． 2.5V 没有调零 换接小量程 电源 不能 错误的 见解析
【详解】
(1)[1]由图可知，电压表所选量程为0~3V，根据偏转角度可知，此时电压表示数为2.5V。
(2)[2]由图丙可知，闭合开关，发现电流表的指针向右偏转到零刻度线的左侧，说明原来指针在零刻度线的左侧，偏转的幅度比较大，可能是没有调零。
[3]断开开关，纠正错误后，再闭合开关，发现指针偏至如下图丁所示，电流表的指针偏转幅度小，说明电流表选择了较大量程，应该断开开关，换接小量程。
(3)[4]在这个木盒内，除了导线，一定还有另外一个电路元件就是电源，因为有电源才有电流。
[5]如果开关在干路上，闭合开关，同样可以控制两个灯泡，所以不能判断是否串联的。
[6]灯L1比L2亮，并不是L1比L2更靠近电源正极。
[7]在不增加其他器材的条件下，能证实小华的判断是否正确的做法是断开开关，将两灯的位置互换，闭合开关后观察L1是否变暗，若原先比较亮的灯泡还是比较亮，说明与是否靠近电源正极无关。
18． 0~3
【详解】
[1][2]某电器两端电压为2.6V，那么电压表的量程应选0～3V。其指针位置如图所示：
19． 电压 0~2.5V 0.1V 1V
【详解】
（1）根据题意，两灯并联，开关控制整个电路，所以开关在干上，电流从电源正极出发经开关后，分成两支，分别经过两灯后回到电源负极，电流表串联在L1的支路中，如图所示
（2）[1][2]如图所示，选择的正接线柱是2.5V接线柱，表明测量的物理量是电压。2.5V是此量程允许的最大电压，故测量范围为0~2.5V。
[3][4]由量程为0~2.5V，即最大电压示数2.5V，被分成了5大格，则每1大格表示0.5V，每小格平均分成了5小格，每小格表示0.1V，即分度值为0.1V，如图指针所示的位置一共10小格，故读数为1V。
20． 并联 0.38A，0.32A 4.5V，4.5V
【详解】
（1）[1]因为电源的正极在右端，所以，顺着电流的方向可以标出电压表、电流的正负接线柱；见下图：
（2）[2]由电路图知：电流分别流入灯泡L1与L2，则灯泡L1与L2并联。
（3）[3]由电路图知：电流表A1测流过灯L1的电流，由题意知I1＝0.38A，电流表A2测干路电流，则干路电流I＝0.7A，由并联电路的特点知，流过灯L2的电流
（4）由电路图知：电压表测灯L1与L2的并联时的电压，即电源电压，由于灯泡L1与L2并联，则两灯两端的电压都是4.5V，电源电压U=4.5V。
21． 温度差 B ＞
【详解】
（1）[1]发生热传导的条件是相互接触的物体之间存在温度差，热量从高温物体传给低温物体。
（2）[2]热量从高温物体传给低温物体，而电流从高电压流向低电压，因此温度差相当于电路中的电压，故B符合题意，ACD不符合题意。
故选B。
（3）[3]铜汤勺放在热汤中，把手很快就会烫手，而塑料把手的汤勺不会烫手，说明铜的导热能力较强，即铜的导热系数大于塑料的导热系数。
答案第1页，共2页
答案第1页，共2页
