人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题
1．在如图所示的实物电路图中，闭合开关后，电流表测量的是（　　）
A．通过小灯泡L1的电流 B．通过小灯泡L2的电流
C．通过小灯泡L1和L2的电流 D．通过电源的电流
2．下列家用电器正常工作时的电流约为5A的是（　　）
A．空调 B．手电筒 C．节能灯 D．电冰箱
3．某同学要用电流表测灯泡L2电流，设计的四个电路中能达到目的是（　　）
A． B． C． D．

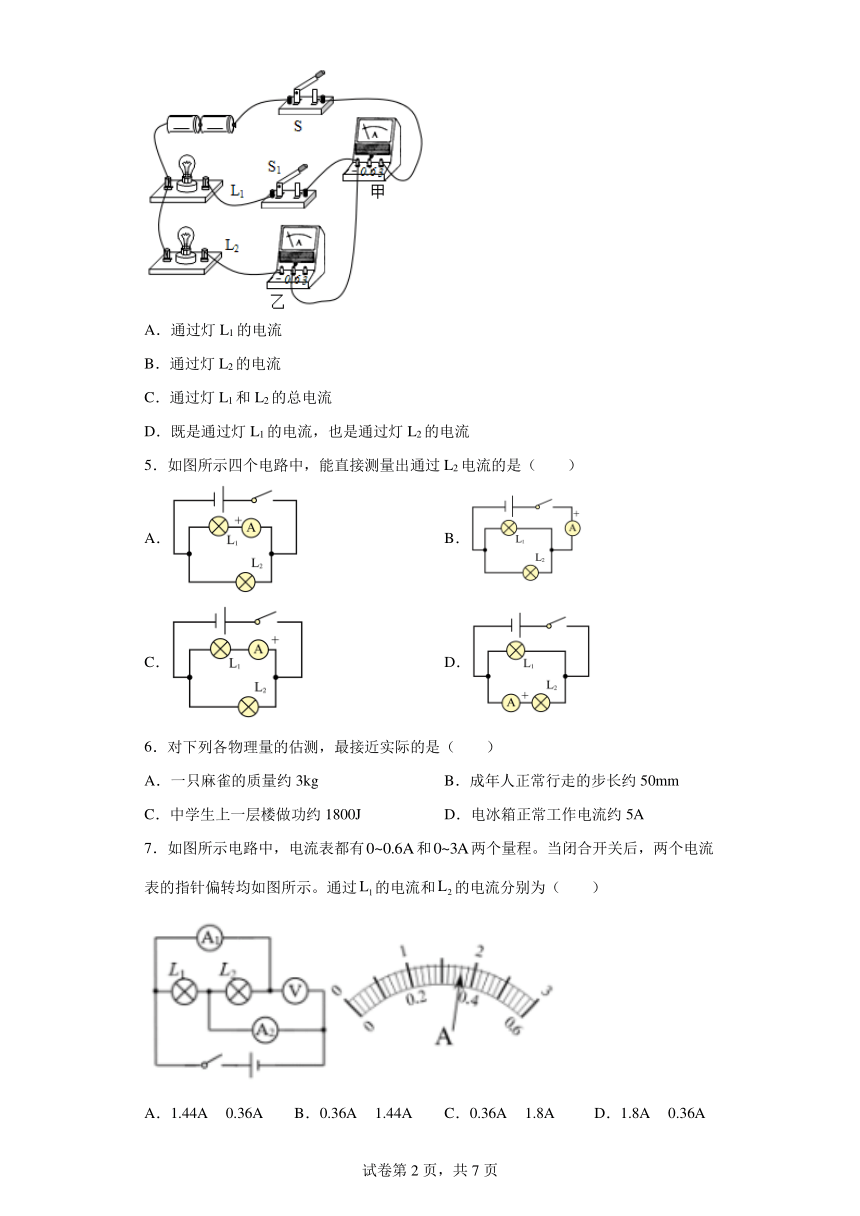

4．如图所示，电流表乙测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和L2的总电流
D．既是通过灯L1的电流，也是通过灯L2的电流
5．如图所示四个电路中，能直接测量出通过L2电流的是（　　）
A． B．
C． D．
6．对下列各物理量的估测，最接近实际的是（　　）
A．一只麻雀的质量约3kg B．成年人正常行走的步长约50mm
C．中学生上一层楼做功约1800J D．电冰箱正常工作电流约5A
7．如图所示电路中，电流表都有和两个量程。当闭合开关后，两个电流表的指针偏转均如图所示。通过的电流和的电流分别为（　　）
A．1.44A 0.36A B．0.36A 1.44A C．0.36A 1.8A D．1.8A 0.36A
8．如图所示，电路连接没有错误，每只表都有示数，则下面判断正确的是（　　）
A．表测的是的电流 B．表会使两个灯短路
C．表测的是的电流 D．表测的是和的电流
9．如图所示在“练习使用电流表”的实验中，某同学发现电流表0～3A量程的刻度值标识不清，根据你对电流表的了解，电流表的正确读数是（　　）
A．0.24A B．0.44A C．2.2A D．2.4A
10．如图所示，闭合开关后，L1、L2均发光，且电流表能正确显示电路中电流大小的是（　　）
A． B．
C． D．
11．如图中L1、L2是不同规格的两个小灯泡，能测出通过L1的电流的电路是（　　）
A． B．
C． D．
12．如图所示实物电路中，下列分析都正确的是（ ）
①只闭合开关S1时，三个小灯泡串联，Al测L1的电流
②只闭合开关S1、S3时，L1和L2被短接，A1和A2的电流大小相等
③只闭合开关S1、S2时，L3被短接，A3测L1和L2的电流之和
④三个开关都闭合时，A2的示数是0.5A，A3的示数是0.4A，则通过L3和L1的电流之差是0.1A
A．①②③ B．①②④ C．①③④ D．①②③④
二、填空题
13．电流表在测量电流时出现如图所示的情形，原因是______。
14．家用节能灯正常工作的电流约为180_______；某同学把灯泡、干电池和开关用导线连接起来，开关闭合后灯泡不亮，不一会儿干电池就发热了，这是因为电路发生了______的故障。
15．某导体两端的电压为6伏，通过它的电流为0.3安，10秒内通过该导体横截面的电荷量为___________库。
16．如图所示，图中电流表的示数为______。
三、综合题
17．(1)如图所示，图中拉力为______N，图中电流表的示数为______A。

(2)在研究“固体熔化过程的规律”和“水沸腾的规律”实验中，晶体熔化和水沸腾过程中的共同点是_________________。某一时刻在水中的温度计示数如图所示，则此时水的温度是______℃。
(3)某同学用天平和量筒测量小石块的密度。图甲为他用天平测量小石块质量过程中的几个情境，合理的顺序是______ (填字母)。由图可知，小石块的质量为______g，将小石块放入盛有60ml水的量筒中，静止时液面情况如图乙所示，则小石块的密度是______kg/m3。
18．在用电流表测电流的实验中，回答下列问题．
（1）连接电路时，开关应________，电流表应选________A的量程试触．
（2）小光同学连接电路如图甲所示，则电流表A1测的是L1的电流．合上开关后，电流表示数如图乙，则通过该灯的电流是________毫安．

（3）试着只改动一根导线就可以让电流表A1测干路电流，请在图中将变动后的导线连接位置画出来．________
19．小明按如图所示的电路连接了实物图.
(1)当他接最后一根导线时,灯就亮了,其原因是_______________.
(2)突然灯L1的灯丝烧断而熄灭,请思考可能的情况,完成下表________ .
20．如图甲所示，用电流表测电流．
(1)若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是哪盏灯的电流？大小为多大？
(2)将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？
21．根据所学知识完成下面的小题：
（1）电流的测量工具是电流表，它在电路中的符号是________．
（2）电流表的使用方法：
①实验前，检查指针是否对准________．
②电流表要________接入电路中．
③使电流从电流表的________流入，从________流出．不允许把电流表直接连到________．
④测量前应先估计待测电流的大小，选择适当量程的电流表．如果不能估计电流大小，可以先用________进行快速试触．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
分析实物图可知，两灯并联，电流表与灯L1串联，因此是测量的灯泡L1的电流。，故BCD不符合题意，故A符合题意。
故选A。
2．A
【详解】
A．空调正常工作时的电流约为5A，故A符合题意；
B．手电筒正常工作时的电流约为0.2A，故B不符合题意；
C．节能灯正常工作时的电流约为0.1A，故C不符合题意；
D．电冰箱正常工作时的电流约为1A，故D不符合题意。
故选A。
3．D
【详解】
A．两只灯泡并联，电流表串联在干路中，测量的是通过两只灯泡的电流，故A不符合题意；
B．两只灯泡串联，电流表与两灯泡L2并联，会造成L2短路，故B不符合题意；
C．两只灯泡并联，电流表与灯泡L1 串联，测量通过L1 的电流，故C不符合题意；
D．两只灯泡并联，电流表与灯泡L2 串联，测量通过L2 的电流，故D符合题意。
故选D。
4．B
【详解】
由图可知，两灯并联，电流表甲在干路中，测通过干路的电流，电流表乙与灯L2串联在支路中，电流表乙测量通过灯L2的电流。故ACD不符合题意，B符合题意。
故选B。
5．D
【详解】
A．图A中，两灯并联在电路中，电流表与L1串联，且正负极接反了，不能测量出通过L2的电流，故A不符合题意；
B．图B中，两灯并联在电路中，电流表测干路电流，故B不符合题意；
C．图C中，两灯并联在电路中，电流表测L1的电流，故C不符合题意；
D．图D中，两灯并联在电路中，电流表测L2的电流，故D符合题意。
故选D。
6．C
【详解】
A．一只麻雀的质量约为50g，即0.05kg，故A不符合题意；
B．成年人正常行走的步长约70cm，故B不符合题意；
C．中学生的重力约500N，一层楼的高度约3.5m，则上一层楼做功为
接近1800J，故C符合题意；
D．电冰箱正常工作电流约0.5A，故D不符合题意。
故选C。
7．A
【详解】
如图所示，L1和L2是并联关系，其中A1表测L2的电流，A2测干路电流，根据并联电路电流的关系，所以干路电流大于支路电流，则A1表应为小量程，分度值为0.02A，即，A2表应为大量程，分度值为0.1A，即，由可得
故A符合题意，BCD不符合题意。
故选A。
8．D
【详解】
上图中，两灯并联，电流表A1与L2串联，电流表A1测L2这个灯的电流，电流表A2接在干路上，测干路（L1和L2）的电流，没有出现短路，故ABC错误，D正确。
故选D。
9．C
【详解】
由图可知，电流表连接0~0.6A量程时，分度值为0.02A，示数为0.44A；因为在电流表的同一刻度处，0~3A量程的读数是0~0.6A量程读数的5倍，所以在0~3A量程的读数为
故ABD不符合题意，C符合题意。
故选C。
10．C
【详解】
A．电流表并联在L1与L2串联后的电路两端，开关闭合后，电流表的两接线柱与电源正负极相连，会造成短路，灯泡均不亮，故A不符合题意；
B．电流表与L1并联，且电路中没有电源，开关闭合后两灯均不会发光，故B不符合题意；
C．两灯并联，电流表串联在L1的支路上，测量L1通过的电流，且正负接线柱连接正确，干路上开关闭合后两灯均能发光，故C符合题意；
D．两灯并联，电流表接在干路上可测量干路中的电流，但是电流表的正负接线柱接反，若开关闭合，电流表指针会反偏，不能正确显示电路中电流大小，故D不符合题意。
故选C。
11．C
【详解】
A．由图知，两灯并联，电流表测通过的电流，故A不符合题意；
B．由图知，两灯并联，电流表测通过的电流，但电流表的正负接线柱接反，故B不符合题意；
C．由图知，两灯并联，一只电流表测干路电流，另一只电流表测通过的电流，根据并联电路电流的特点可得通过的电流
故C符合题意；
D．由图知，两灯并联，电流表测干路的电流，无法得到时通过灯的电流，故D错误。
故选C。
12．B
【详解】
题中实物图对应电路图如下所示：
①只闭合开关S1时，三个小灯泡串联，Al测L1的电流，也即电路中电流，故①正确；
②只闭合开关S1、S3时，L1和L2被短接，A1和A2都串联在电路中，通过它们的电流大小相等，故②正确；
③只闭合开关S1、S2时，L2和L3被短接，A3测L1的电流，故③错误；
④三个开关都闭合时，三个灯并联，A2测通过L2、L3的总电流，A3测通过L1、L2的总电流，A2的示数是0.5A，A3的示数是0.4A，则通过L3和L1的电流之差是0.1A，故④正确。
故选B。
13．电流表的正负接线柱接反了
【详解】
如图所示，是电流表，测量时，指针反偏，因为电流表的正负接线柱接反了，电流从负接线柱进入，正接线柱流出，会造成指针反偏，故原因是电流表的正负接线柱接反了。
14． mA 短路
【详解】
[1]一盏家用节能灯正常工作的电流较小，约为
0.18A=180mA
[2]用导线把干电池、小灯泡和开关连接成一个电路，用电器只有小灯泡一个，开关闭合后，小灯泡不发光说明没有电流通过小灯泡，但一会儿电池发热，说明有电路中很大的电流，即把电源的正负两极没有经过用电器直接连接起来，造成了电源短路，同时也使灯泡短路。
15．3
【详解】
10秒内通过导体的电流
Q=It=0.3A×10s=3C
16．
【详解】
由图可知，电流表接入电路的量程为，分度值为，指针指在后的第一格，故其示数为。
17． 3.4 0.56 吸热，温度保持不变 23 a、c、b 71.4
【详解】
(1)[1]由图知，弹簧测力计的分度值为0.2N，示数为3.4N。
[2]由图知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.56A。
(2)[3]晶体熔化过程中，继续从外界吸热，温度保持在熔点不变；水沸腾过程中，继续从外界吸热，温度保持在沸点不变，故晶体熔化和水沸腾过程中的共同点是吸热，温度保持不变。
[4]由图知，该温度计的分度值为1℃，液柱在0刻度以上，示数为23℃。
(3)[5]根据天平的使用方法与操作步骤可知，用平测量小石块质量过程中，合理的顺序是：a、c、b。
[6]由图知，游码的分度值为0.2g，小石块的质量为
[7]量筒的分度值为2mL，则小石块的体积为
小石块的密度为
18． 断开 0-3 300mA
【详解】
(1)在连接电路过程中，开关应该断开；为了选定电流表的量程，在无法估计待测电流大小的况下，应该先用电流表的大量程试触一下，如果指针摆动角度小或超过满刻度，则应换用较小或更大量程的电流表．(2)由图乙所示电流表可知，其量程为0 0.6A，分度值是0.02A，示数为0.3A＝300mA.(3)把电流表A1串联接入电路，测干路电流，电路图如图所示：
【点睛】
（1）连接电路过程中，开关应断开；选择量程的原则：在不超量程的情况下，要尽量选择较小的量程进行测量；若不知被测电流或电压，应用较大的量程进行试触；（2）根据图示电流表确定电流表的量程与分度值，然后读出电流表示数；（3）电流表串联接在干路中，测干路电流．
19． 开关没有断开
【详解】
（1）小明同学连接好最后一跟导线时，小灯泡立即发亮，说明连接电路时，开关没有处于断开状态；
（2）因为三盏及电流表串联，所以当L1的灯丝烧断而熄灭时，故L3、L2也会熄灭，电流表会没有示数；电压表并联在电源两端，示数为电源电压值，故表格如下
点睛：本题考查的是串联电路连接，涉及电流特点、注意事项、电路的连接及电流表使用等．
20．(1)测L1的电流；0.5A；(2)M接“3” N接“一”， L2； 0.4A
【详解】
（1）将线头M、N都接到电流表为“0．6”接线柱上时，L1灯的电流通过电流表，而L2灯的电流不经过电流表，所以电流表测的是L1灯的电流，因为电流表接0.6A的接线柱，电流为：0.5A．
（2）选根据丙图判断，因为要电流最大，所以丙读数一定大于0.5A，那么可以肯定电流表接的0-3A的量程，读数为：0.9A；
使电流表的示数最大，只能是让电流接在干路上，两个灯的电流都通过电流表，所以将线头N接电流表的负接线柱，M接电流表的3A接线柱；
两次电流表示数相减，即并联电路的干路电流减去一个支路电流应该等于另一个支路的电流，又因为第一次测量的是L1的电流，所以相减的差为L2的电流，即：．
答案：（1）L1 0.5A （2）N接“-”接线柱，M接“3”接线柱 0.9A L2 0.4A
点睛：考查并联电路的电流特征和电流表的使用，关键是看懂实物图和如何连接实物图，相比电路图，实物图更不容易看懂，最大的不同：实物图的分支出现在接线柱，而电路图是在导线中间出现分支的，要多练习，注意总结特点．
21． 零刻度线 串联 正接线柱； 负接线柱 电源两极上 较大量程
【详解】
分析：电流表的正确使用方法是：与被测用电器串联；电流必须从电流表的正极流入，负极流出；所测量的电流不能超过电流表的量程；绝对不允许不经过用电器把电流表直接接在电源两极上．
解答：（1）电流表是测量电流的工具，电流的单位是A，电流表的符号是：；
（2）①实验前，检查指针是否对准零刻度线．
②电流表要串联接入电路中．
③使电流从电流表的正接线柱流入，从负接线柱流出．不允许把电流表直接连到电源两极上．
④测量前应先估计待测电流的大小，选择适当量程的电流表．如果不能估计电流大小，可以先用较大量程进行快速试触．
故答案为 (1). (2). 零刻度线 (3). 串联 (4). 正接线柱； (5). 负接线柱 (6). 电源两极上 (7). 较大量程
【点睛】此题主要考查电流表的使用方法，这是初中物理学习的重要内容，必须掌握．
