人教版九年级全一册18.2电功率同步练习（含解析）

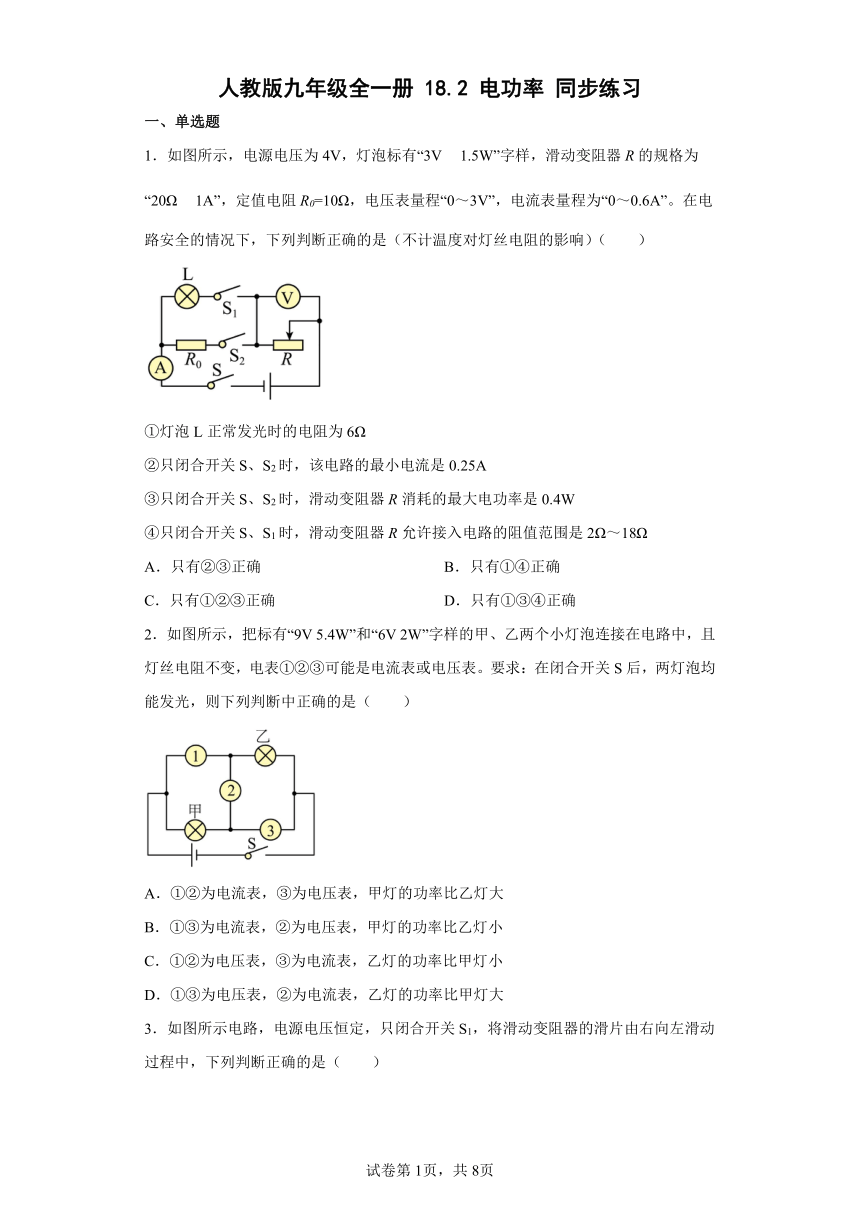

人教版九年级全一册 18.2 电功率 同步练习
一、单选题
1．如图所示，电源电压为4V，灯泡标有“3V 1.5W”字样，滑动变阻器R的规格为“20Ω 1A”，定值电阻R0=10Ω，电压表量程“0～3V”，电流表量程为“0～0.6A”。在电路安全的情况下，下列判断正确的是（不计温度对灯丝电阻的影响）（　　）
①灯泡L正常发光时的电阻为6Ω
②只闭合开关S、S2时，该电路的最小电流是0.25A
③只闭合开关S、S2时，滑动变阻器R消耗的最大电功率是0.4W
④只闭合开关S、S1时，滑动变阻器R允许接入电路的阻值范围是2Ω～18Ω
A．只有②③正确 B．只有①④正确
C．只有①②③正确 D．只有①③④正确
2．如图所示，把标有“9V 5.4W”和“6V 2W”字样的甲、乙两个小灯泡连接在电路中，且灯丝电阻不变，电表①②③可能是电流表或电压表。要求：在闭合开关S后，两灯泡均能发光，则下列判断中正确的是（　　）
A．①②为电流表，③为电压表，甲灯的功率比乙灯大
B．①③为电流表，②为电压表，甲灯的功率比乙灯小
C．①②为电压表，③为电流表，乙灯的功率比甲灯小
D．①③为电压表，②为电流表，乙灯的功率比甲灯大

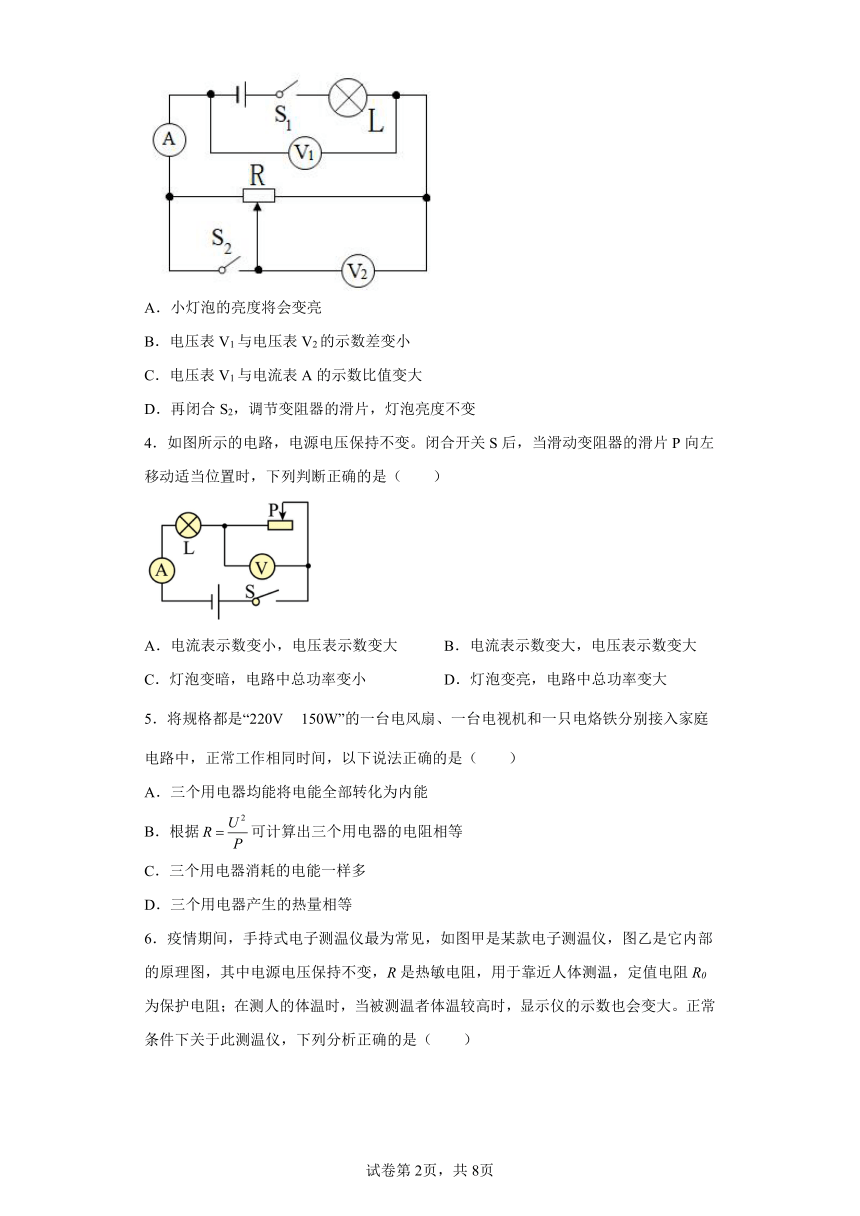

3．如图所示电路，电源电压恒定，只闭合开关S1，将滑动变阻器的滑片由右向左滑动过程中，下列判断正确的是（　　）
A．小灯泡的亮度将会变亮
B．电压表V1与电压表V2的示数差变小
C．电压表V1与电流表A的示数比值变大
D．再闭合S2，调节变阻器的滑片，灯泡亮度不变
4．如图所示的电路，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P向左移动适当位置时，下列判断正确的是（　　）
A．电流表示数变小，电压表示数变大 B．电流表示数变大，电压表示数变大
C．灯泡变暗，电路中总功率变小 D．灯泡变亮，电路中总功率变大
5．将规格都是“220V 150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是（　　）
A．三个用电器均能将电能全部转化为内能
B．根据可计算出三个用电器的电阻相等
C．三个用电器消耗的电能一样多
D．三个用电器产生的热量相等

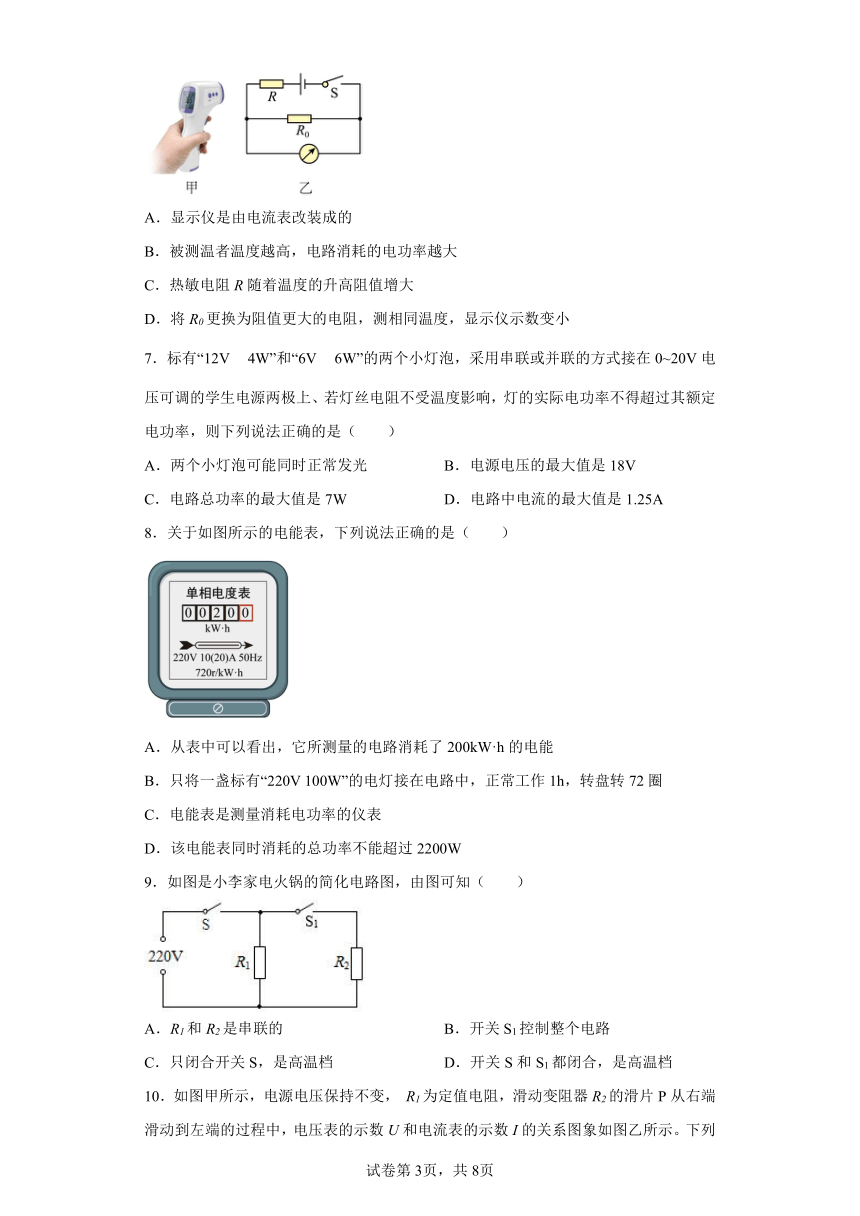

6．疫情期间，手持式电子测温仪最为常见，如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻；在测人的体温时，当被测温者体温较高时，显示仪的示数也会变大。正常条件下关于此测温仪，下列分析正确的是（　　）
A．显示仪是由电流表改装成的
B．被测温者温度越高，电路消耗的电功率越大
C．热敏电阻R随着温度的升高阻值增大
D．将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小
7．标有“12V 4W”和“6V 6W”的两个小灯泡，采用串联或并联的方式接在0~20V电压可调的学生电源两极上、若灯丝电阻不受温度影响，灯的实际电功率不得超过其额定电功率，则下列说法正确的是（　　）
A．两个小灯泡可能同时正常发光 B．电源电压的最大值是18V
C．电路总功率的最大值是7W D．电路中电流的最大值是1.25A
8．关于如图所示的电能表，下列说法正确的是（　　）
A．从表中可以看出，它所测量的电路消耗了200kW·h的电能
B．只将一盏标有“220V 100W”的电灯接在电路中，正常工作1h，转盘转72圈
C．电能表是测量消耗电功率的仪表
D．该电能表同时消耗的总功率不能超过2200W
9．如图是小李家电火锅的简化电路图，由图可知（　　）
A．R1和R2是串联的 B．开关S1控制整个电路
C．只闭合开关S，是高温档 D．开关S和S1都闭合，是高温档

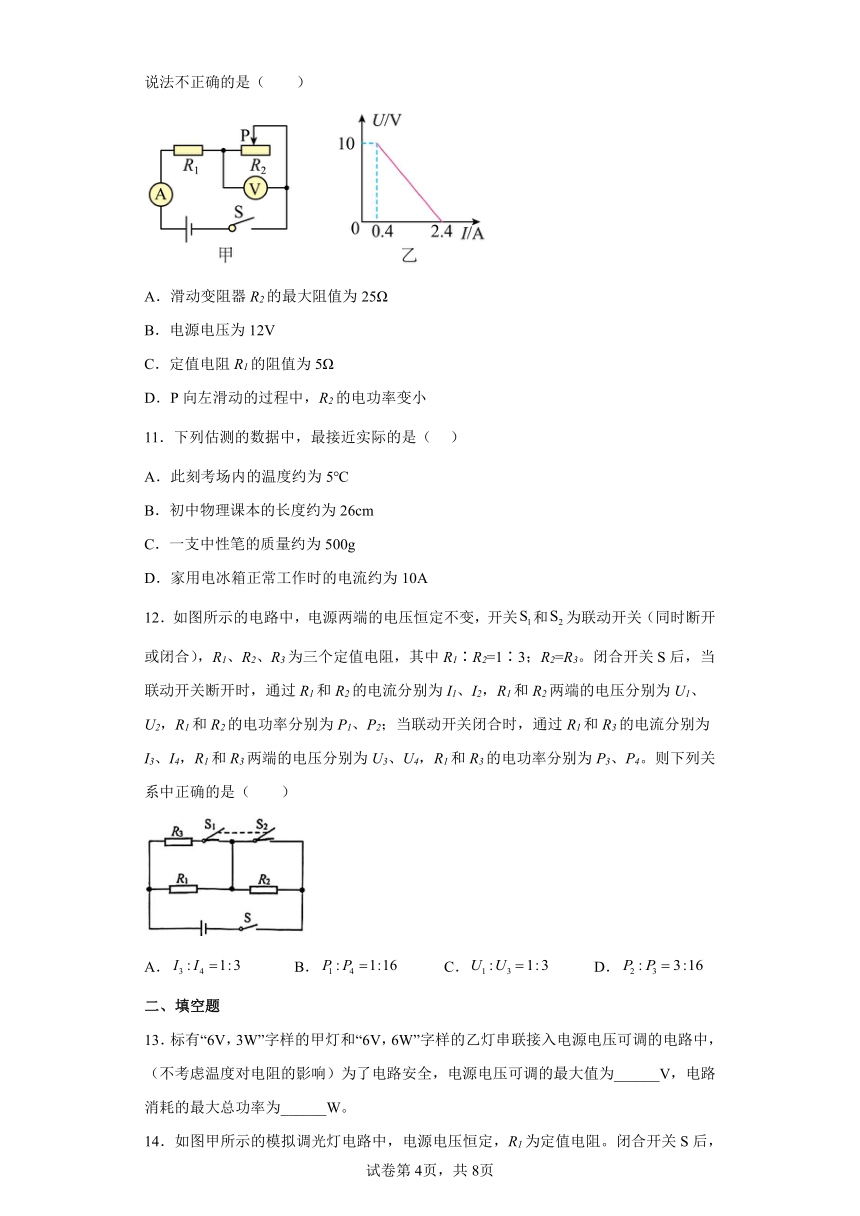

10．如图甲所示，电源电压保持不变， R1为定值电阻，滑动变阻器R2的滑片P从右端滑动到左端的过程中，电压表的示数U和电流表的示数I的关系图象如图乙所示。下列说法不正确的是（　　）
A．滑动变阻器R2的最大阻值为25Ω
B．电源电压为12V
C．定值电阻R1的阻值为5Ω
D．P向左滑动的过程中，R2的电功率变小
11．下列估测的数据中，最接近实际的是（ ）
A．此刻考场内的温度约为5℃
B．初中物理课本的长度约为26cm
C．一支中性笔的质量约为500g
D．家用电冰箱正常工作时的电流约为10A
12．如图所示的电路中，电源两端的电压恒定不变，开关和为联动开关（同时断开或闭合），R1、R2、R3为三个定值电阻，其中R1∶R2=1∶3；R2=R3。闭合开关S后，当联动开关断开时，通过R1和R2的电流分别为I1、I2，R1和R2两端的电压分别为U1、U2，R1和R2的电功率分别为P1、P2；当联动开关闭合时，通过R1和R3的电流分别为I3、I4，R1和R3两端的电压分别为U3、U4，R1和R3的电功率分别为P3、P4。则下列关系中正确的是（　　）
A． B． C． D．
二、填空题
13．标有“6V，3W”字样的甲灯和“6V，6W”字样的乙灯串联接入电源电压可调的电路中，（不考虑温度对电阻的影响）为了电路安全，电源电压可调的最大值为______V，电路消耗的最大总功率为______W。
14．如图甲所示的模拟调光灯电路中，电源电压恒定，R1为定值电阻。闭合开关S后，将滑动变阻器R2的滑片P由最右端向左移动，直至灯泡L正常发光。此过程中，电流表A的示数随两电压表V1、V2（电压表V2未画出）示数变化关系图像如图乙所示，则电源电压为______V，电路允许的最大功率为______W；小灯泡正常发光时，定值电阻R1在1min消耗的电能为______J；若R2的滑片可自由移动，灯泡能正常发光且安全，需串联一个阻值为______Ω的电阻。
15．当电阻两端的电压由8V变为10V时，通过电阻的电流增加了0.1A，该电阻的阻值为______；该电阻消耗的电功率的变化量为______。
16．如图所示，这是小明家电能表的表盘示意图。小明关闭家中其他用电器，只让某个用电器单独正常工作30s，观察到电能表的转盘转过30转，则该用电器的实际功率为_______W；该用电器正常工作0.5h消耗的电能为_______kW h。
三、综合题
17．小波班上有一台饮水机，它的铭牌如下表，工作电路如图所示，S0是温控开关，可以自动控制饮水机的加热或保温状态。
（1）若自动控制饮水机的加热状态下，应闭合的开关是________；
（2）将2kg的水从25℃加热到85℃，水吸收的热量是多少________？[c水=4.2×103J/（kg ℃）]
（3）若在保温状态下，饮水机消耗的功率是44W，则R2的阻值是多少________？
热水箱容量 1.5L
额定电压 220V
加热功率 550W
18．图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的烹饪温度，以得到食物最佳的营养和口感，图乙为其电路原理图R1和R2为电阻不变的电热丝，S1是自动控制开关。将电饭煲接入220V电路中，在电饭煲工作的30min内，它的电功率随时间变化的图像如图丙所示。求：
（1）电饭锅是利用___________工作的。
（2）在0~30min 内，电饭煲消耗的电能？( )
（3）加热电阻R2的阻值？( )
（4）用电高峰期，当实际电压为198V时，该电饭锅的实际加热功率是多大？( )
19．如图所示，电源电压恒定，R1=12Ω，R2=5Ω，滑动变阻器R3的规格是“20Ω 1.5A”，电流表A1、A2的量程都是0～3A，电压表的量程是0～15V，（1）只闭合开关S，移动滑片，当电流表A2的示数为0.8A时，电压表示数为8V，则电源电压是______V，变阻器接入电路的电阻是______；（2）将滑片移到最右端，闭合所有开关，电流表A1、A2的示数之比是______，1min内R1产生的热量为______J，为保证电路安全，变阻器接入电路的阻值范围是______Ω。
20．在抗击新冠肺炎疫情期间，中医为诊疗发挥了积极作用，成为世界瞩目的“中国战法”重要组成部分。如图甲所示为小艺同学家的电中药壶，有“猛火”和“文火”两个档位，工作电路简化为图乙所示，其中S'为档位开关，R1和R2为定值电阻，A、B为阻值可忽略不计的指示灯。当电中药壶处于猛火档时，红灯亮；处于文火档时，绿灯亮。已知电中药壶额定电压为220V，猛火档的额定功率为2420W，R2=180Ω。
（1）根据题意，可判断A灯是______（选填“红”或“绿”）灯；
（2）求电中药壶文火档的额定功率______；
（3）暑假的一天晚上，小艺用电中药壶帮奶奶熬药，先用猛火挡加热6min至沸腾后，再用文火档慢熬30min，共消耗电能0.3kW·h。由此计算电中药壶工作时的实际电压______。
21．多功能早餐机（如图—1）具有精细烤、煮、蒸、煎、营养量化等功能，深受人们认可和欢迎。图—2是RS-KG12B早餐机的简化电路图，电热管R1在烤箱区底部，电热管R2在煎煮区底部。右表是它铭牌相关重要参数。（结果保留两位小数）
（1）早餐机电源插头的E插脚必须接烤箱的 _____，分析电路图，闭合S1，当S2 接_____时，早餐机只在煎煮区工作。
（2）求早餐机正常工作时烤箱电热管R1的阻值？( )
（3）要把煮锅满锅水从20℃加热到100℃，需要吸收多少热量( )？煮锅正常工作时至少需要加热多长时间？( )（ρ水=1×103kg/m3， ）
（4）某一天，小明妈妈只接通早餐机烤箱烤面包，小明断开家中其他用电器，发现家中标着“ ”字样的电能表指示灯在1min内闪了27次，则烤箱区的实际功率为多少？( )
产品名称：早餐机 产品型号：RS-KG12B
额定电压: 220V~50Hz
烤箱区功率：500W 烤箱容量：6L
煎煮区功率：680W 煮锅容量：1.5L
总功率：1180W （烤箱区＋煎煮区） 产品重量：5.1KG
产品配置：烤箱、煮锅、蒸笼、煎盘、烤盘
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
①因为灯泡标有“3V　1.5W”字样，所以灯泡的U额=1.5W，P额=3V，所以
故①正确；
②只闭合开关S、S2时，此时定值电阻R0与滑动变阻器R串联，电压表测滑动变阻器R两端的电压，电流表测电路中的电流，根据串联电路分压的特点
所以滑动变阻器R分到的电压
小于电压表的量程3V，电路安全，说明滑动变阻器R的滑片可以滑到最右端，此时电路中的电流最小
故②错误；
③只闭合开关S、S2时，此时定值电阻R0与滑动变阻器R串联，则电路中的电流为
则滑动变阻器R消耗的电功率为
要使滑动变阻器R取得最大的消耗功率，则最小，即，所以当R0-R=0，即R = R0 =10Ω时，使滑动变阻器取得最大的消耗功率，此时电路中的电流
则滑动变阻器取得最大的消耗功率为
故③正确；
④只闭合开关S、S1时，灯泡L与滑动变阻器串联接到电路中，电压表测滑动变阻器R两端的电压，电流表测电路中的电流。由①可知，灯泡的允许通过的最大电流
I最大=I额=0.5A
小于电流表的量程，为了保护电路，电流只能取0.5A。此时灯泡两端的电压为灯泡额定电压，所以滑动变阻器两端的电压
U滑=U-U额=4V-3V=1V
此时滑动变阻器接入电路的最小阻值为
根据电压表量程，滑动变阻器两端的最大电压为U滑最大=3V。此时灯泡两端的电压
UL=U- U滑最大=4V-3V=1V
所以
所以滑动变阻器R允许接入电路的阻值范围是2Ω～18Ω。故④正确。
故ABC错误，D正确。
故选D。
2．D
【详解】
A．如果①②为电流表，③为电压表，则甲灯不发光，甲灯的功率为0，故A错误；
B．R1的阻值为
R2的阻值为
当①③为电流表，②为电压表，两灯泡并联，根据可知，甲灯的功率比乙灯大，故B错误；
C．①②为电压表，③为电流表，则乙灯不发光，乙灯的功率为0，故C错误；
D．①③为电压表，②为电流表，则两灯串联，由，可知乙灯的功率比甲灯大，故D正确。
故选D。
3．B
【详解】
A．只闭合开关S1，由题中图可知，L与R串联，V1测R两端电压，V2测R一部分电压，将滑动变阻器的滑片由右向左滑动过程中，电路中的总电阻不变，电源电压恒定，根据欧姆定律可知，电路中的电流不变，因为灯泡L的电阻不变，根据P=UI的变形公式P=I2R可知，小灯泡的亮度不变，故A错误；
B C．只闭合开关S1，由题中图可知，L与R串联，V1测R两端电压，V2测R一部分电压，将滑动变阻器的滑片由右向左滑动过程中，V1示数不变，V2示数变大，所以电压表V1与电压表V2的示数差变小，电压表V1与电流表A的示数比值变小，故B正确，C错误；
D．再闭合S2，R左侧短路一部分，连入电路中的总电阻变小，电流变大，根据P=UI的变形公式P=I2R可知，小灯泡的亮度变亮，故D错误。
4．D
【详解】
AB．由电路图可知，灯泡与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流。当滑动变阻器的滑片P向左移动时，变阻器接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大；由串联电路的分压特点可知，滑动变阻器分得的电压变小，即电压表的示数变小，故 AB 错误；
CD．由串联电路的电压规律可知，灯泡两端的电压变大，因灯泡的亮暗取决于实际功率的大小，所以由P＝UI 可知，灯泡的实际功率变大，则灯泡变亮，电源电压保持不变，由P＝UI可知，电路的总功率变大，故C错误，D正确。
故选D。
5．C
【详解】
A．电风扇把电能转化为机械能和内能，电视把电能转化为光能和内能，故A错误；
B．只能针对纯电阻电路，故B错误；
CD．根据W=Pt，正常工作相同时间，三个用电器消耗的电能一样多，但电风扇、电视不是纯电阻，所以三个用电器产生的热量不相等，故C正确，D错误。
故选C。
6．B
【详解】
A．两电阻串联，因为显示仪与R0并联，所以显示仪是电压表，故A错误；
B．被测温者温度越高，说明电压表示数越大，由欧姆定律可知，电路电流越大，由P=UI可知，电路消耗的功率也越大，故B正确；
C．被测温者温度越高，电压表示数变大，即R0两端电压变大，由串联电路电压的规律，R两端电压越小，由分压原理可知，热敏电阻的阻值变小，故热敏电阻阻值随温度的升高而减小，故C错误；
D．温度相同，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0两端分得的电压变大，因此显示仪示数会变大，故D错误。
故选B。
7．C
【详解】
由可知，两灯电阻分别为
正常发光时通过的电流分别为
若两灯串联，允许通过的最大电流为A，L1正常工作，L2不能正常工作，电路最大功率为
此时电源电压
U串=I1(R1+R2)=A×(36Ω+6Ω)=14V
若两灯并联，允许加的最大电压为6V，L2通过的电流为1A，此时L2正常发光，L1不能正常发光，L1通过的电流
则干路中的电流为
I最大=I1+I2=1A+0.17A=1.17A
最大功率为
所以最大功率为7W，此时电源电压最大值为6V；综上可得，ABD错误，C正确。
故选C。
8．B
【详解】
AC．电能表是测量消耗电能的仪表，表中最后一位是小数位，单位是kW·h，所以它所测量的电路消耗了20kW·h的电能，故AC错误；
B．电表转动720圈表明消耗了1kW·h的电能，只将一盏标有“220V 100W”的电灯接在电路中，正常工作1h，则其消耗的电能为
W1=100W×1h=0.1kW·h
则电表转动的圈数为
故B正确；
D．该电能表的额定工作电压为220V，额定最大工作电流为20A，故电路中总功率最大为
P=220V×20A=4400W
故D错误。
故选B。
9．D
【详解】
A．R1和R2的左端与左端相连，右端与右端相连， R1和R2是并联的，故A不符合题意；
B．开关S在干路上，开关S1在支路上，开关S控制整个电路，开关S1 控制R2，故B不符合题意；
C．只闭合开关S，电路中只有R1工作，电路电阻较大，是低温档，故C不符合题意；
D．开关S和S1都闭合，R1和R2是并联的，电路电阻较小，是高温档，故D符合题意。
故选D。
10．D
【详解】
A．滑片P在右端时，电压表示数最大，电流表示数最小Umax=10V，Imin=0.4A，由欧姆定律可知，R2的值为
故A正确，不符合题意；
BC．设电源电压为U，当滑片在最右端时，由欧姆定律可知
当滑片在最左端时，电流最大Imax=2.4A，由欧姆定律可知
联立代入数据解得：R1=5Ω，U=12V。故BC正确，不符合题意；
D．串联电路的电流为
R2的功率为
联立代入可得
因为分母大于等于20当R2=5Ω时，分母最小，功率最大，即滑片从右端向左端滑动过程中，R2功率先增大后减小。故D错误，不符合题意。（这里用到高中的知识，也可以用排除法，因为ABC正确，所以D错误）
故选D。
11．B
【详解】
A．此刻考场内的温度约为25℃，故A错误；
B．初中物理课本的长度约为26cm，与实际相符，故B正确；
C．一支中性笔的质量约为10g，故C错误；
D．家用电冰箱的功率约为200W，正常工作的电流约为1A，故D错误。
故选B。
12．D
【详解】
A．当联动开关闭合时，R1和R3并联，通过R1和R3的电流分别为I3、I4，则根据并联电路分流原理可知
由题意可知
R1∶R2=1∶3，R2=R3
因此
所以
故A错误；
B．闭合开关S后，当联动开关断开时，R1和R2串联，根据串联电路的分压原理可知
若电源电压为U，根据串联电路的电压特点可得
，
则R1的电功率为
当联动开关闭合时，R1和R3，它们两端的电压为电源电压U，则R3的电功率
所以
故B错误；
C．由上面分析可知
，
所以
故C错误；
D．结合前面分析可知
所以
故D正确。
故选D。
13．
【详解】
[1]甲灯正常工作时所需电流
甲灯的电阻为
乙灯正常工作时所需电流
乙灯的电阻为
两灯泡串联，则通过的电流相等，因为要保证两灯的电压均不高于其额定电压，则电路电流最大值为
则电源电压最大值为
[2]当电源电压最大时，此时电路消耗的总功率最大，最大功率为
14． 4.5 1.125 1875 30
【详解】
[1]由电路图知，电压表V1并联在小灯泡的两端，通过小灯泡的电流随着电压表示数的增大而增大，所以图线①是小灯泡的I-U图象；图线②随着电压表示数的增大，电流表的示数减小，说明电压表一定测量滑动变阻器两端的电压，所以电压表可能只在滑动变阻器的两端，也可能在定值电阻和滑动变阻器的两端；根据串联电路总电压等于各用电器电压之和，图乙中对应不同的电流值，图象①②的电压之和不相等，说明电压表没有并联在定值电阻和滑动变阻器的两端，而是只并联在滑动变阻器的两端了。
由图乙可知：当电流为0.1A时，电源电压为
①
当电流为0.25A时，电源电压为
②
联立①②得
，
[2]由图乙知，电路的最大电流为0.25A，电路的最大功率为
，
[3]由图乙知，小灯泡正常发光时的电流为0.25A， 定值电阻R1在1min内产生的热量为
[4]小灯泡正常发光的电阻为
因为R2的滑片可自由移动，且灯泡能正常发光，所以R2的电阻为0，即R2=0时，电路的电流为0.25A，此时电路的总电阻为
，
串联的电阻为
,
所以再串联一个3Ω的电阻后，R2的滑片可自由移动，灯泡能正常发光且安全。
15． 20Ω 1.8W
【详解】
[1]根据欧姆定律，当电阻两端的电压为8V时，通过灯泡的电流为 ；当电阻两端的电压为10V时，通过灯泡的电流。电流增加了0.1A，所以
解得：R=20Ω
[2]根据公式，当电压为8V时，电阻的电功率
当电压为10V时，电阻的电功率
所以电功率的变化量为
P2-P1=5W-3.2W=1.8W
16． 1200##1.2×103 0.6
【详解】
[1]3000r/kW h表示的是电路中每消耗1kW h的电能，电能表转盘转3000转，电能表转盘转动30转消耗的电能
W＝kW h＝0.01kW h＝0.01×3.6×106J＝3.6×104J
该用电器的电功率
P＝＝＝1200W＝1.2kW
[2]由可得该用电器正常工作0.5h消耗的电能
17． S、S0 5.04×105J 1100Ω
【详解】
（1）[1]由电路图知，两个开关S、S0都闭合时，两电阻并联，电路的电阻较小，据 知，电路中的总功率较大，处于加热状态；开关S闭合，S0断开时，电路是R2工作的简单电路，电路中的电阻较大，据 知，电路中的总功率较小，处于保温状态。
（2）[2]加热水需要吸收的热量
Q吸=cm(t-t0)=4.2×103J/(kg ℃)×2kg×(85-25)℃=5.04×105J
保温状态时，电路中只有R2工作，则R2的阻值
18． 电流的热效应 9.9×105J 220Ω 534.6W
【详解】
（1）电饭锅工作时，把电能转化为内能，利用的是电流的热效应。
（2）由丙图可知，0~30min 内有15min处于660W，有15min处于440W，所以电饭煲消耗的电能为
（3）当S，S1闭合时，R1和R2并联，总功率为660W；当仅S闭合时，仅R1工作功率为440W，则R2的功率为
加热电阻R2的阻值为
（4）加热电阻R1的阻值为
当实际电压为198V时，电饭锅的加热功率为
19． 12 10Ω 5∶8 720
【详解】
（1）[1]当只闭合开关S时，R2和R3串联，电流表A2测电路中的电流，电压表测R3的电压，此时R2的电压为
电源电压为
[2]滑动变阻器接入电路的电阻为
（2）[3]将滑片移到最右端，闭合所有开关，此时R2被短路，R1和R3并联，电压表测电源电压，电流表A1测R1电流，电流表A2测干路电流，电流表A1的示数为
流过滑动变阻器的电流为
电流表A2的示数为
电流表A1、A2的示数之比是
[4]1min内R1产生的热量为
[5]干路电流最大为3A，滑动变阻器R3的规格是“20Ω 1.5A”滑动变阻器的电阻最小为
滑动变阻器的范围为。
20． 红灯 242W 200V
【详解】
（1）[1]指示灯的阻值忽略，当开关S闭合，S′打至触点M时，电路为两电阻和指示灯B的串联电路，此时电路中总电阻较大，根据
可知总功率较小，电中药壶处于文火挡，绿灯亮，所以指示灯B是绿灯；当开关S闭合，S′打至触点N时，电路为R1和指示灯A的串联电路，此时电路中总电阻较小，根据
可知总功率较大，电中药壶处于猛火挡，红灯亮，所以指示灯A是红灯。
（2）[2]猛火挡的额定功率为2420W，根据
可知，电阻R1的阻值
当开关S闭合，S′打至触点M时，电路为两电阻和指示灯B的串联的电路，电中药壶处于文火挡，故电中药壶文火挡的额定功率
（3）[3]设实际电压为U实，共消耗电能0.3kW·h，即
W实=0.3kW·h=1.08×106J
根据
可知，消耗的总电能
W=U实2R1t1+U实2R总t2=U实220Ω×6×60s+U实220Ω+180Ω×30×60s
即
解出U实=200V。
21． 金属外壳 3、4 96.8Ω 5.04×105J 74.18s 450W
【详解】
解：（1）[1]为了用电安全，大功率、带金属外壳的用电器必须用三线插口，使金属外壳接地；早餐机电源插头的E插脚必须接烤箱的金属外壳，使金属外壳接地，防止触电事故发生。
[2]闭合S1，当S2 接3、4时， 煎煮区底部的电热管R2接入电路，早餐机只在煎煮区工作。
（2）[3]由P＝UI和I＝得电热管R1的阻值
（3）[4]由得，煮锅满锅水的质量
满锅水吸收的热量
[5]若电流做的功全部转化为水的内能
由得，煮锅至少需要的加热时间
（4）[6]电能表指示灯闪27次时，烤箱消耗的电能
此烤箱的实际功率
答：（1）早餐机电源插头的E插脚必须接烤箱的金属外壳，分析电路图，闭合S1，当S2 接3、4时，早餐机只在煎煮区工作。
（2）求早餐机正常工作时烤箱电热管R1的阻值为96.8Ω；
（3）要把煮锅满锅水从20℃加热到100℃，需要吸收热量5.04×105J，煮锅正常工作时至少需要加热74.18s；
（4）烤箱区的实际功率为450W。
