人教版九年级全一册 18.4 焦耳定律 一课一练
一、单选题

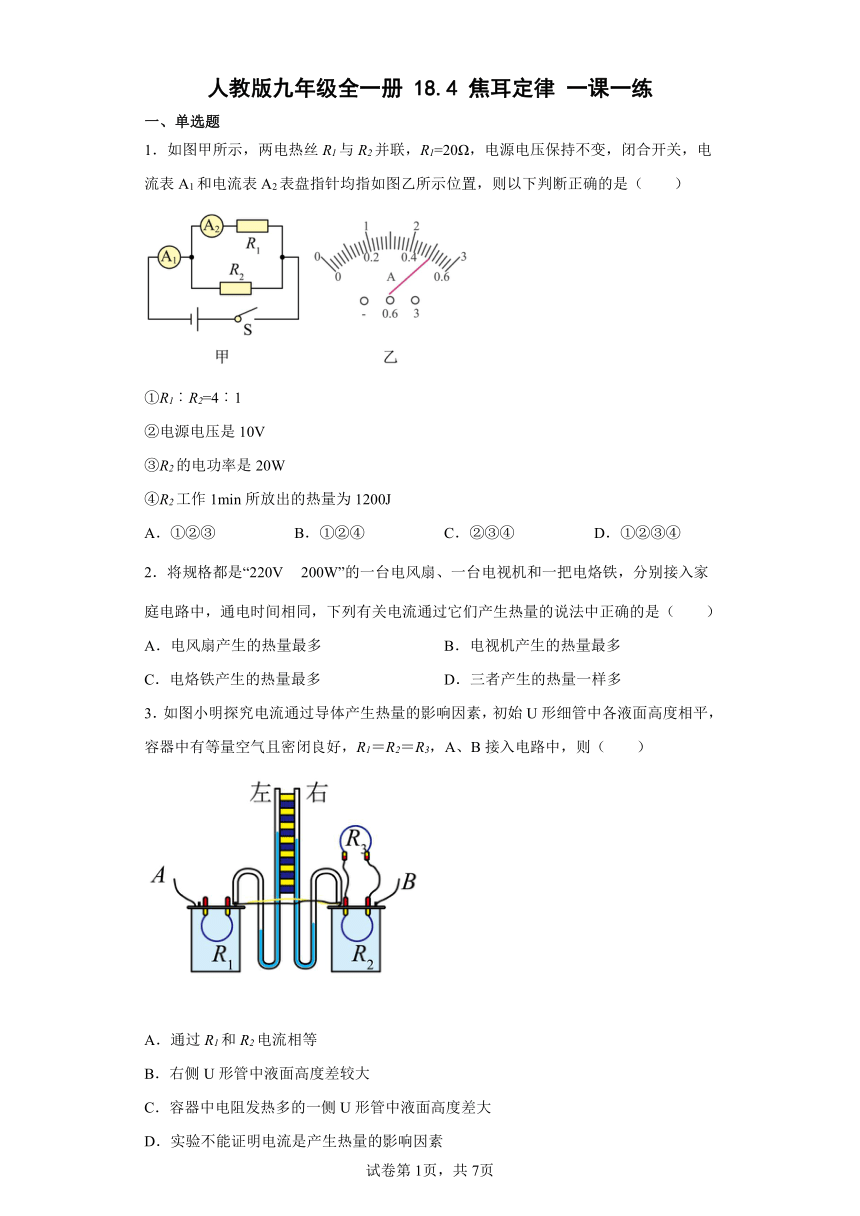

1.如图甲所示,两电热丝R1与R2并联,R1=20Ω,电源电压保持不变,闭合开关,电流表A1和电流表A2表盘指针均指如图乙所示位置,则以下判断正确的是( )
①R1︰R2=4︰1
②电源电压是10V
③R2的电功率是20W
④R2工作1min所放出的热量为1200J
A.①②③ B.①②④ C.②③④ D.①②③④
2.将规格都是“220V 200W”的一台电风扇、一台电视机和一把电烙铁,分别接入家庭电路中,通电时间相同,下列有关电流通过它们产生热量的说法中正确的是( )
A.电风扇产生的热量最多 B.电视机产生的热量最多
C.电烙铁产生的热量最多 D.三者产生的热量一样多
3.如图小明探究电流通过导体产生热量的影响因素,初始U形细管中各液面高度相平,容器中有等量空气且密闭良好,R1=R2=R3,A、B接入电路中,则( )
A.通过R1和R2电流相等
B.右侧U形管中液面高度差较大
C.容器中电阻发热多的一侧U形管中液面高度差大
D.实验不能证明电流是产生热量的影响因素

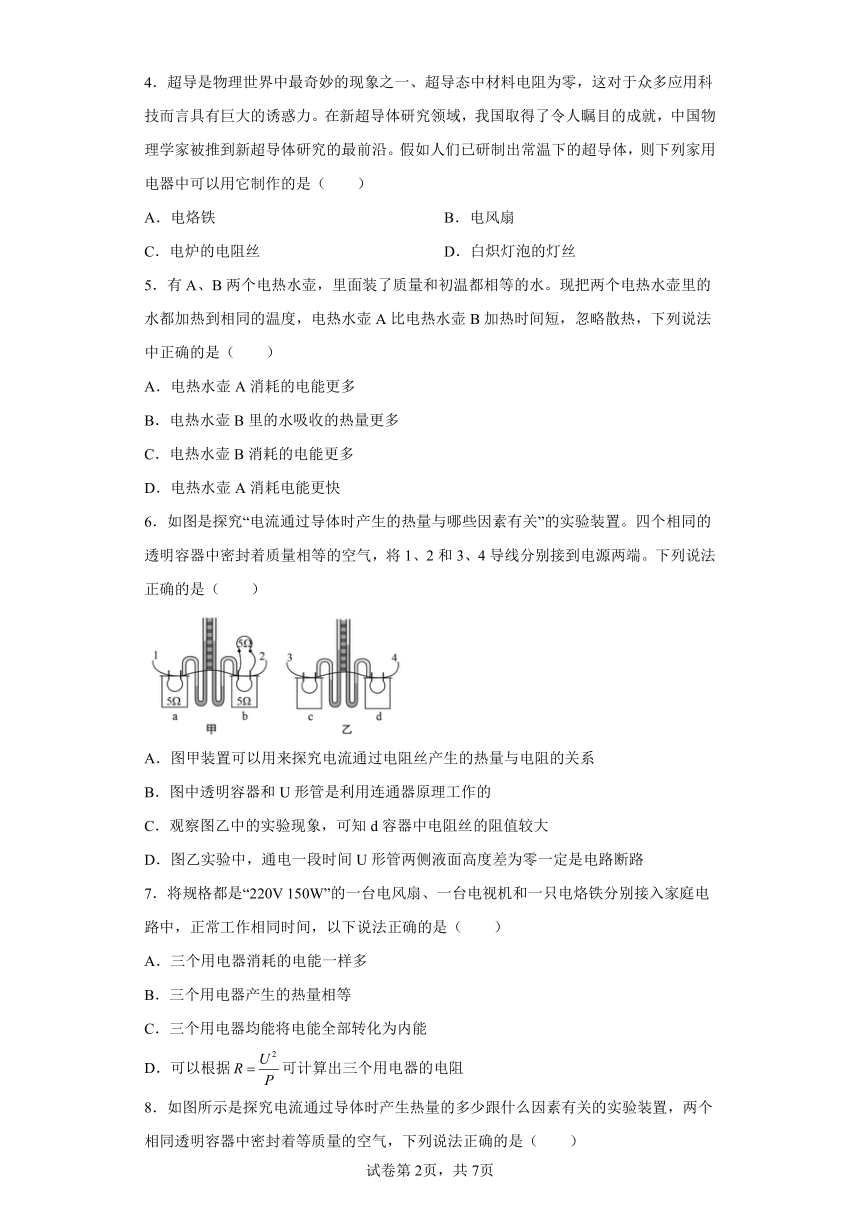

4.超导是物理世界中最奇妙的现象之一、超导态中材料电阻为零,这对于众多应用科技而言具有巨大的诱惑力。在新超导体研究领域,我国取得了令人瞩目的成就,中国物理学家被推到新超导体研究的最前沿。假如人们已研制出常温下的超导体,则下列家用电器中可以用它制作的是( )
A.电烙铁 B.电风扇
C.电炉的电阻丝 D.白炽灯泡的灯丝
5.有A、B两个电热水壶,里面装了质量和初温都相等的水。现把两个电热水壶里的水都加热到相同的温度,电热水壶A比电热水壶B加热时间短,忽略散热,下列说法中正确的是( )
A.电热水壶A消耗的电能更多
B.电热水壶B里的水吸收的热量更多
C.电热水壶B消耗的电能更多
D.电热水壶A消耗电能更快
6.如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置。四个相同的透明容器中密封着质量相等的空气,将1、2和3、4导线分别接到电源两端。下列说法正确的是( )
A.图甲装置可以用来探究电流通过电阻丝产生的热量与电阻的关系
B.图中透明容器和U形管是利用连通器原理工作的
C.观察图乙中的实验现象,可知d容器中电阻丝的阻值较大
D.图乙实验中,通电一段时间U形管两侧液面高度差为零一定是电路断路
7.将规格都是“220V 150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中,正常工作相同时间,以下说法正确的是( )
A.三个用电器消耗的电能一样多
B.三个用电器产生的热量相等
C.三个用电器均能将电能全部转化为内能
D.可以根据可计算出三个用电器的电阻

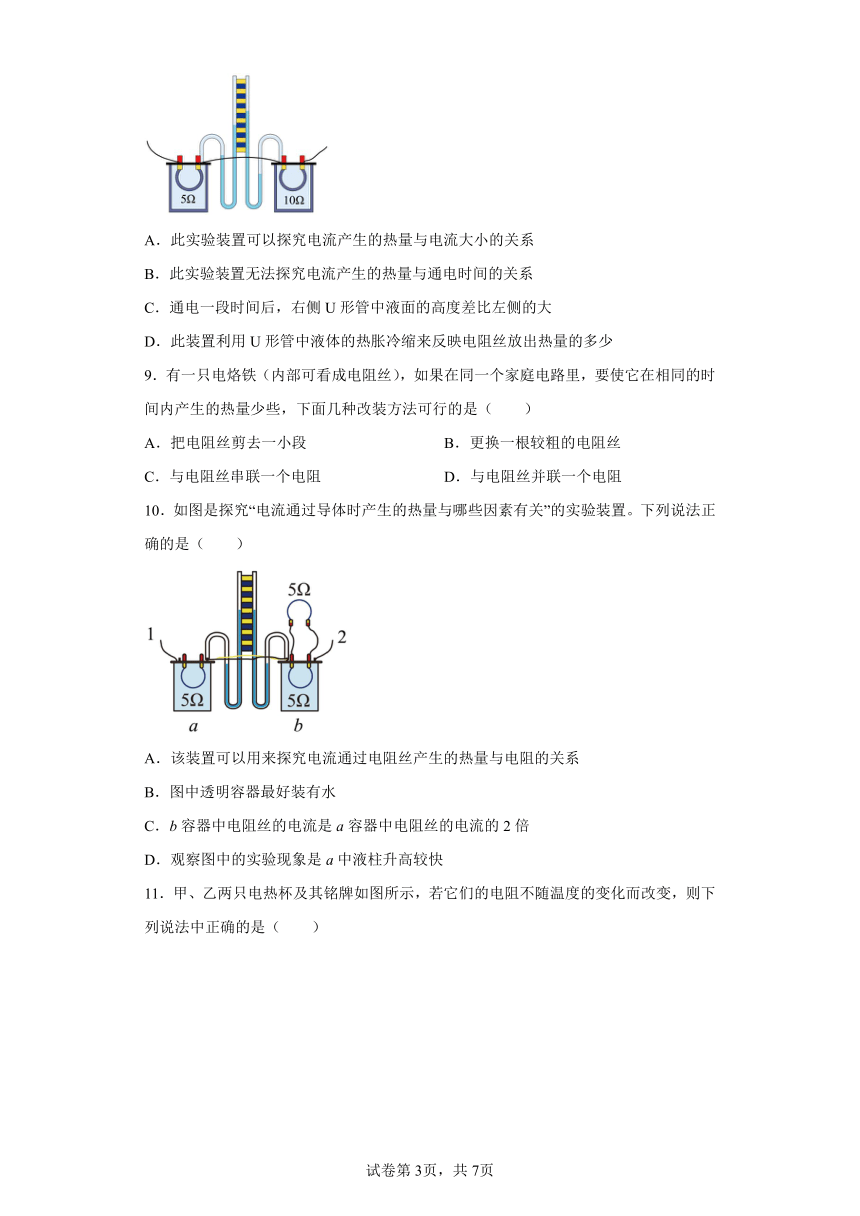

8.如图所示是探究电流通过导体时产生热量的多少跟什么因素有关的实验装置,两个相同透明容器中密封着等质量的空气,下列说法正确的是( )
A.此实验装置可以探究电流产生的热量与电流大小的关系
B.此实验装置无法探究电流产生的热量与通电时间的关系
C.通电一段时间后,右侧U形管中液面的高度差比左侧的大
D.此装置利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少
9.有一只电烙铁(内部可看成电阻丝),如果在同一个家庭电路里,要使它在相同的时间内产生的热量少些,下面几种改装方法可行的是( )
A.把电阻丝剪去一小段 B.更换一根较粗的电阻丝
C.与电阻丝串联一个电阻 D.与电阻丝并联一个电阻
10.如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置。下列说法正确的是( )
A.该装置可以用来探究电流通过电阻丝产生的热量与电阻的关系
B.图中透明容器最好装有水
C.b容器中电阻丝的电流是a容器中电阻丝的电流的2倍
D.观察图中的实验现象是a中液柱升高较快

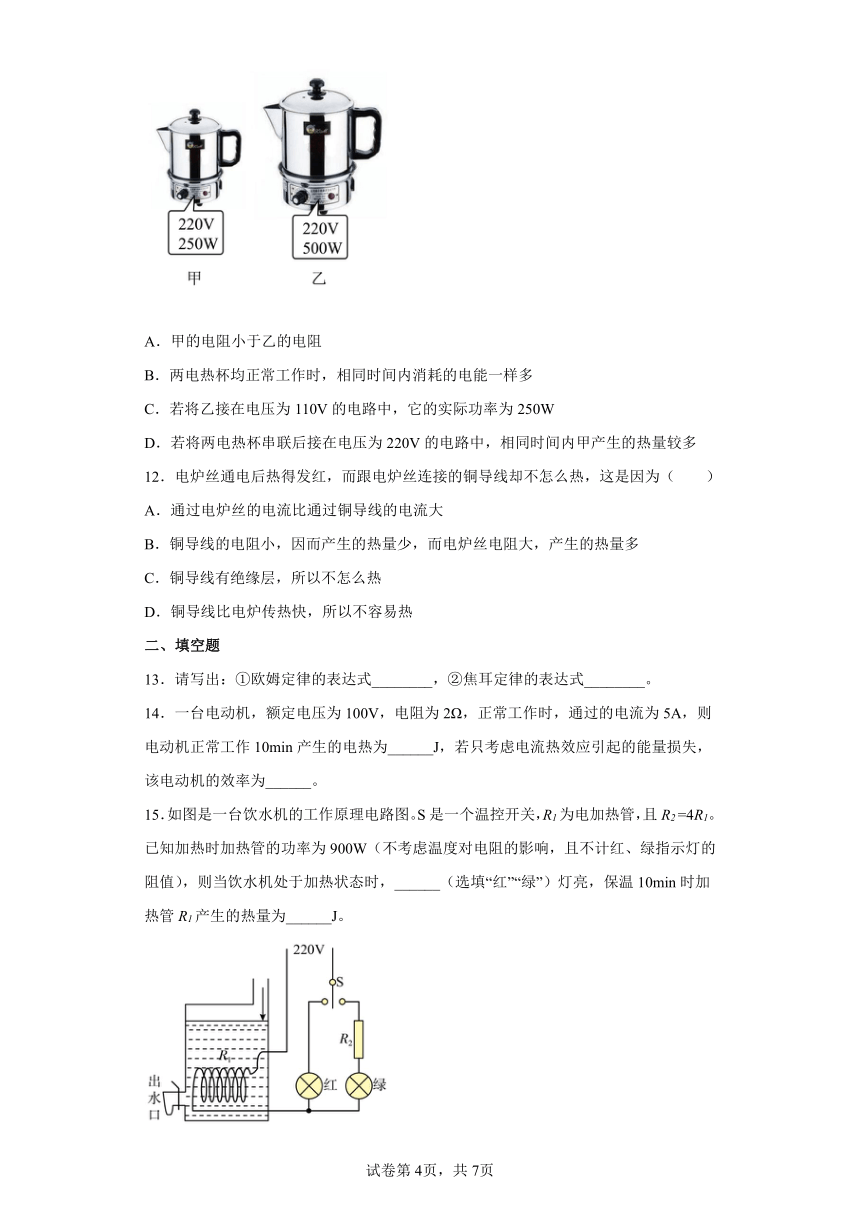

11.甲、乙两只电热杯及其铭牌如图所示,若它们的电阻不随温度的变化而改变,则下列说法中正确的是( )
A.甲的电阻小于乙的电阻
B.两电热杯均正常工作时,相同时间内消耗的电能一样多
C.若将乙接在电压为110V的电路中,它的实际功率为250W
D.若将两电热杯串联后接在电压为220V的电路中,相同时间内甲产生的热量较多
12.电炉丝通电后热得发红,而跟电炉丝连接的铜导线却不怎么热,这是因为( )
A.通过电炉丝的电流比通过铜导线的电流大
B.铜导线的电阻小,因而产生的热量少,而电炉丝电阻大,产生的热量多
C.铜导线有绝缘层,所以不怎么热
D.铜导线比电炉传热快,所以不容易热
二、填空题
13.请写出:①欧姆定律的表达式________,②焦耳定律的表达式________。
14.一台电动机,额定电压为100V,电阻为2Ω,正常工作时,通过的电流为5A,则电动机正常工作10min产生的电热为______J,若只考虑电流热效应引起的能量损失,该电动机的效率为______。
15.如图是一台饮水机的工作原理电路图。S是一个温控开关,R1为电加热管,且R2 =4R1。已知加热时加热管的功率为900W(不考虑温度对电阻的影响,且不计红、绿指示灯的阻值),则当饮水机处于加热状态时,______(选填“红”“绿”)灯亮,保温10min时加热管R1产生的热量为______J。
16.小明家电扇铭牌上标有“220V 66W”字样,通过查找资料,得知该电扇的电动机电阻为8Ω,则该电扇正常工作5min,产生的热量为______J,获得了______J的机械能。
三、综合题

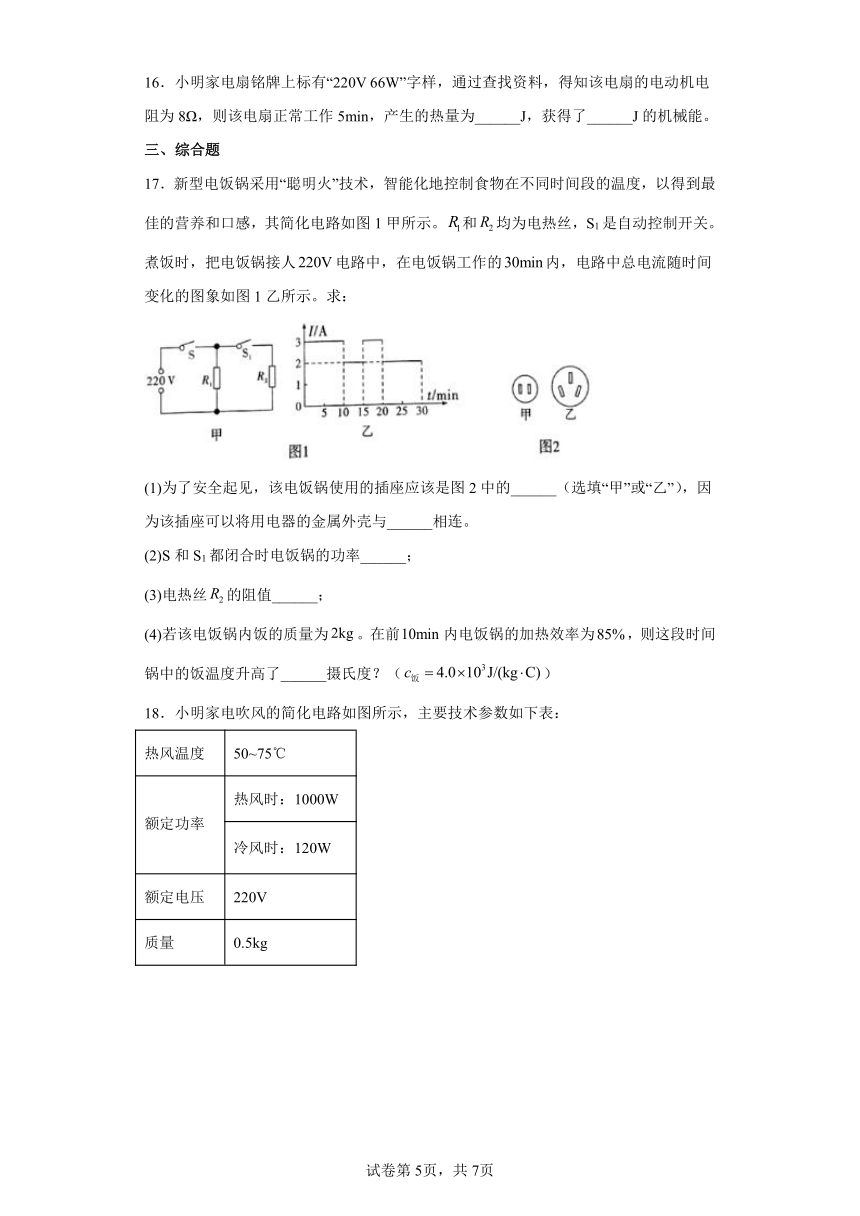

17.新型电饭锅采用“聪明火”技术,智能化地控制食物在不同时间段的温度,以得到最佳的营养和口感,其简化电路如图1甲所示。和均为电热丝,S1是自动控制开关。煮饭时,把电饭锅接人电路中,在电饭锅工作的内,电路中总电流随时间变化的图象如图1乙所示。求:
(1)为了安全起见,该电饭锅使用的插座应该是图2中的______(选填“甲”或“乙”),因为该插座可以将用电器的金属外壳与______相连。
(2)S和S1都闭合时电饭锅的功率______;
(3)电热丝的阻值______;
(4)若该电饭锅内饭的质量为。在前内电饭锅的加热效率为,则这段时间锅中的饭温度升高了______摄氏度?()
18.小明家电吹风的简化电路如图所示,主要技术参数如下表:
热风温度 50~75℃
额定功率 热风时:1000W
冷风时:120W
额定电压 220V
质量 0.5kg
(1)如图2电能表的参数的含义是_________;此时电能表的读数为_________;
(2)正常工作吹热风5min电热丝产生的热量是多少______;
(3) 在用电高峰期, 小明关闭家中其他用电器, 只让电吹风通电, 使其处于吹热风状态1min,电能表的圆盘转了45转,求此时电吹风的实际功率_____。
19.小梅家有一台电吹风机,既能吹冷风也能吹热风,电路图如图甲所示,小梅在家中把该吹风机单独接入家庭电路正常工作,并使其吹热风,发现图乙中的电能表转盘6min内转过156圈,已知电动机额定功率是40W。求:
(1)如甲图,开关S1闭合,S2断开,电吹风吹______风(选填“热”或“冷”);
(2)电吹风电热丝额定功率_______;
(3)若电动机线圈电阻为5Ω,计算电吹风正常吹热风6min,电热丝与电动机产生热量的比值_______。
20.小英家6月底电能表的示数如图甲所示,7月底表盘示数如图乙所示:
(1)由图可知她家7月份用电器消耗的电能为___________kW h;此电子式单相电能表在她家现在已经接入用电器的总功率为1600W,则最多还可以连接___________W的用电器同时工作。
(2)将铭牌已模糊的电热水壶单独接在该电能表上正常工作14min,电能表指示灯闪烁了1120次,则电热水壶的额定功率是___________W。如果电热水壶中装有5L的水,则14min后,能将初温为20℃的水温度升高到___________℃(假设电热水壶产生的热量没有损失),这相当于完全燃烧___________m3的天然气放出的热量。[天然气的热值q=4.2×107J/m3,水的比热容c水=4.2×103J/(kg ℃)]。
(3)电热水壶的工作原理是:电流的___________。
21.完成下面两题:
(1)充电宝是一个可充放电的锂聚合物电池。某充电宝部分相关参数如表所示,该充电宝完全充满电时储存的电能为______J,输出功率为______W;
完全充电 100mA/20V/5h
输出电压 5V
输出电流 1000mA
(2)某型号电饭锅有加热和保温功能,如(甲)是其内部电路原理,电饭锅是利用了电流的______进行工作的,当开关S接触点1时,该电饭锅处于______(选填(“保温”或“加热”)状态。(乙)是该电饭锅工作时电功率与时间的关系图象,则图中阴影部分面积表示的物理量是______,其大小为______。
