人教版九年级全一册第十九章生活用电单元练习（含解析）

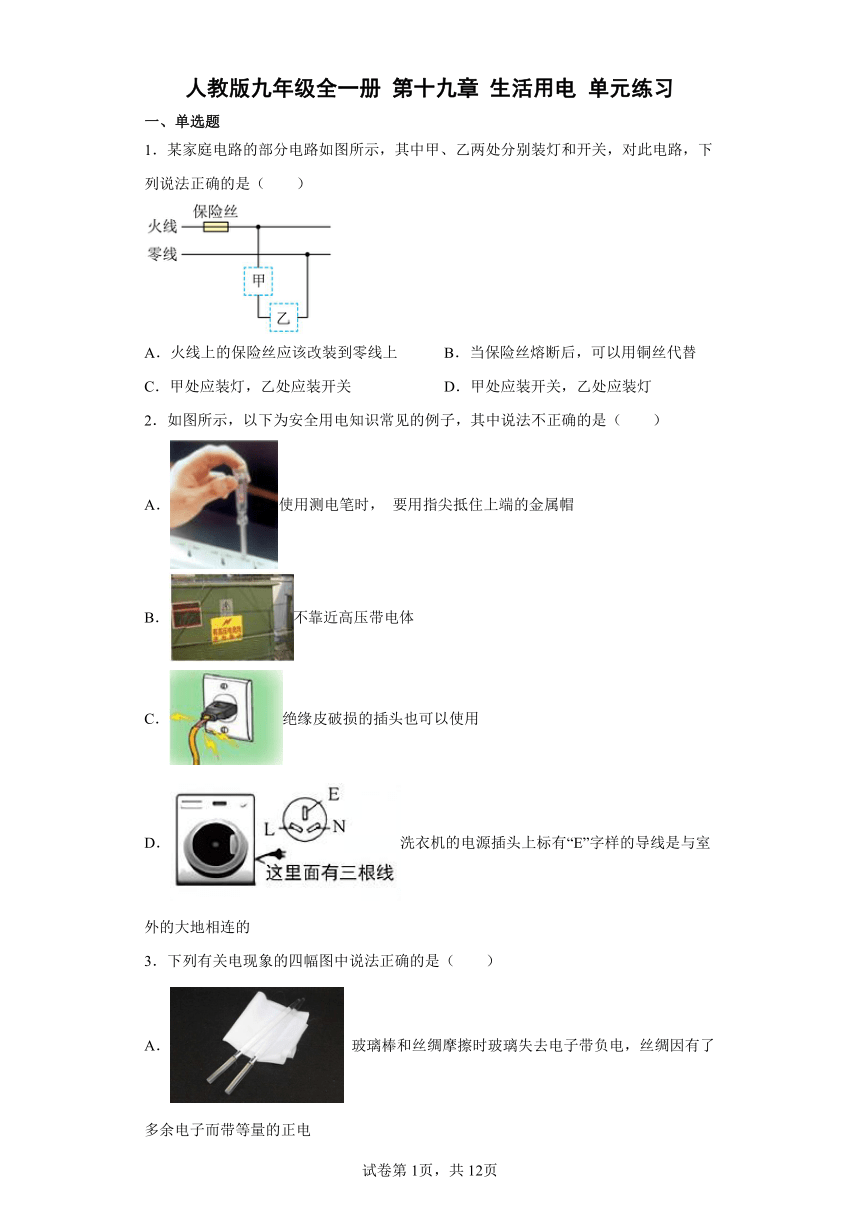

人教版九年级全一册 第十九章 生活用电 单元练习
一、单选题
1．某家庭电路的部分电路如图所示，其中甲、乙两处分别装灯和开关，对此电路，下列说法正确的是（　　）
A．火线上的保险丝应该改装到零线上 B．当保险丝熔断后，可以用铜丝代替
C．甲处应装灯，乙处应装开关 D．甲处应装开关，乙处应装灯
2．如图所示，以下为安全用电知识常见的例子，其中说法不正确的是（　　）
A．使用测电笔时， 要用指尖抵住上端的金属帽
B．不靠近高压带电体
C．绝缘皮破损的插头也可以使用
D．洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的

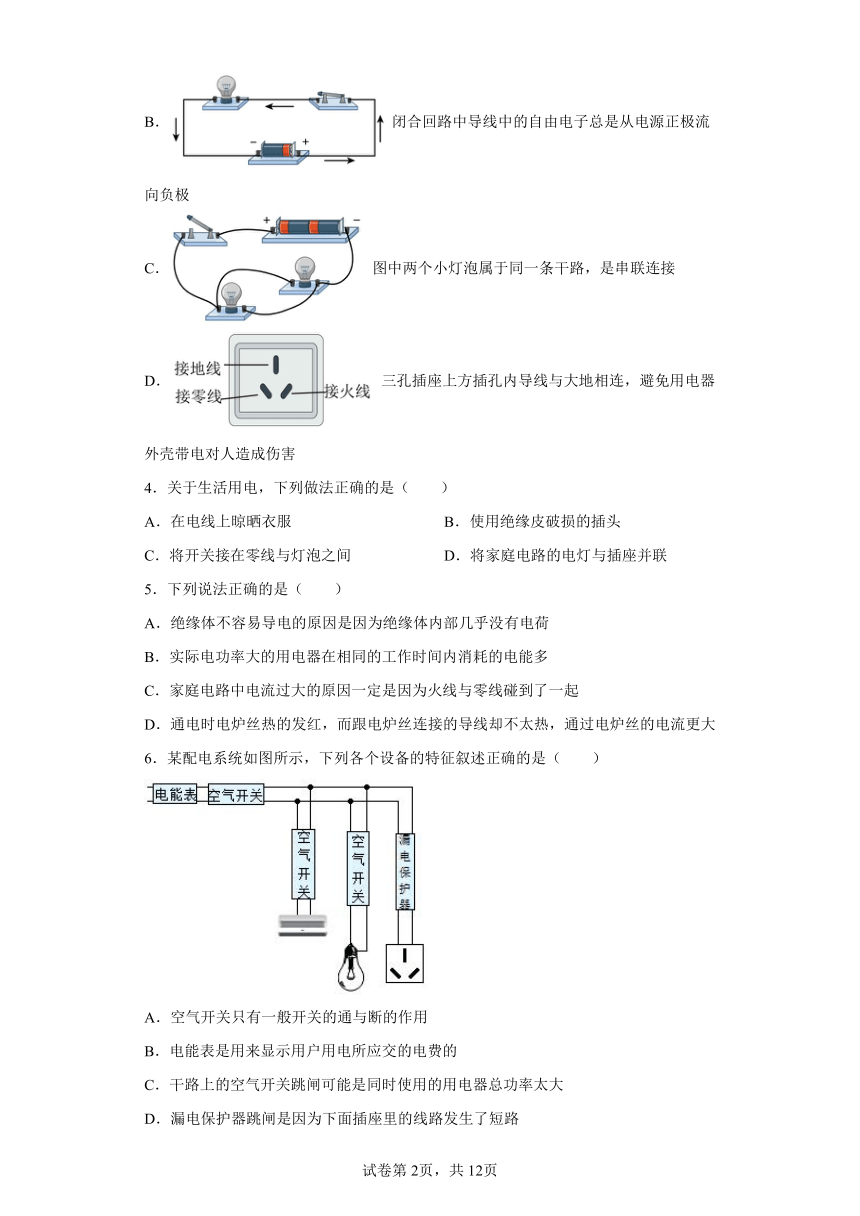

3．下列有关电现象的四幅图中说法正确的是（　　）
A． 玻璃棒和丝绸摩擦时玻璃失去电子带负电，丝绸因有了多余电子而带等量的正电
B． 闭合回路中导线中的自由电子总是从电源正极流向负极
C． 图中两个小灯泡属于同一条干路，是串联连接
D． 三孔插座上方插孔内导线与大地相连，避免用电器外壳带电对人造成伤害
4．关于生活用电，下列做法正确的是（　　）
A．在电线上晾晒衣服 B．使用绝缘皮破损的插头
C．将开关接在零线与灯泡之间 D．将家庭电路的电灯与插座并联
5．下列说法正确的是（　　）
A．绝缘体不容易导电的原因是因为绝缘体内部几乎没有电荷
B．实际电功率大的用电器在相同的工作时间内消耗的电能多
C．家庭电路中电流过大的原因一定是因为火线与零线碰到了一起
D．通电时电炉丝热的发红，而跟电炉丝连接的导线却不太热，通过电炉丝的电流更大
6．某配电系统如图所示，下列各个设备的特征叙述正确的是（　　）
A．空气开关只有一般开关的通与断的作用
B．电能表是用来显示用户用电所应交的电费的
C．干路上的空气开关跳闸可能是同时使用的用电器总功率太大
D．漏电保护器跳闸是因为下面插座里的线路发生了短路

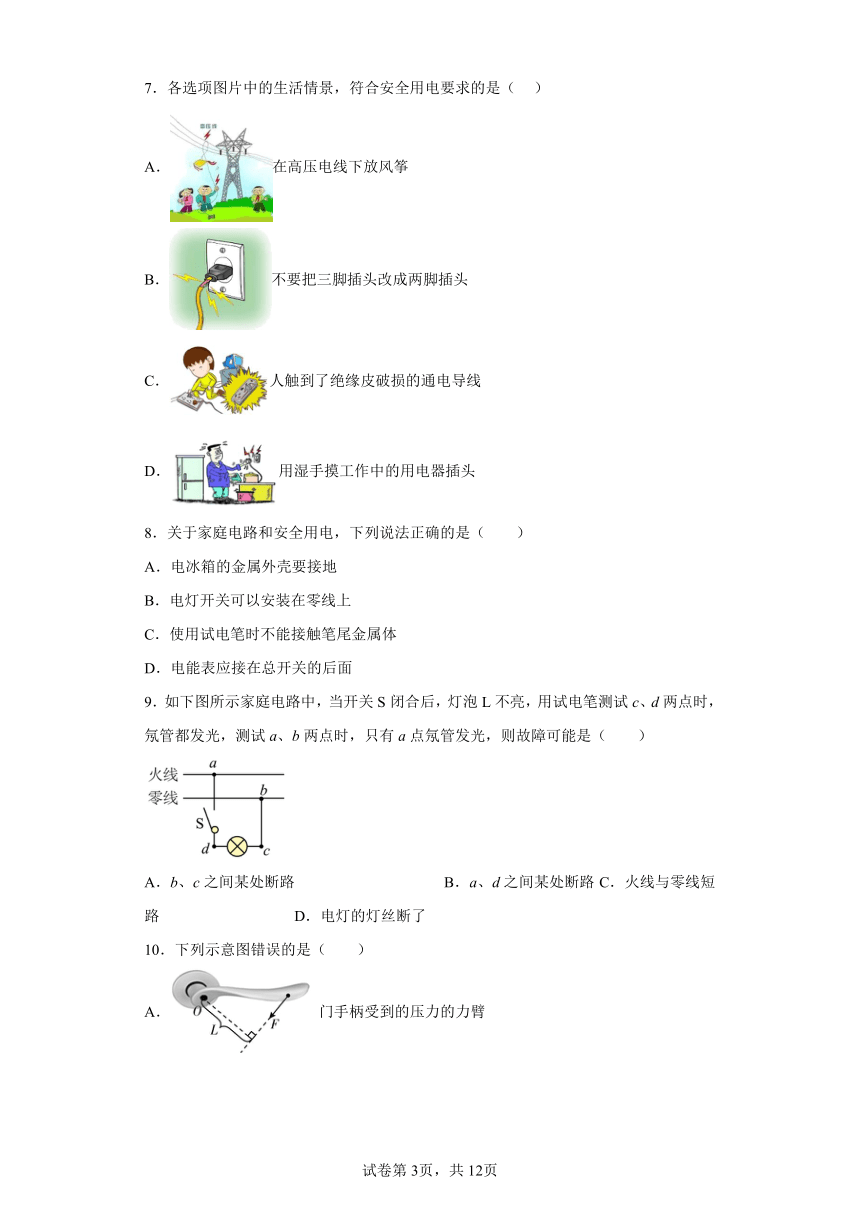

7．各选项图片中的生活情景，符合安全用电要求的是（ ）
A．在高压电线下放风筝
B．不要把三脚插头改成两脚插头
C．人触到了绝缘皮破损的通电导线
D．用湿手摸工作中的用电器插头
8．关于家庭电路和安全用电，下列说法正确的是（　　）
A．电冰箱的金属外壳要接地
B．电灯开关可以安装在零线上
C．使用试电笔时不能接触笔尾金属体
D．电能表应接在总开关的后面
9．如下图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（　　）
A．b、c之间某处断路 B．a、d之间某处断路 C．火线与零线短路 D．电灯的灯丝断了
10．下列示意图错误的是（　　）
A． 门手柄受到的压力的力臂

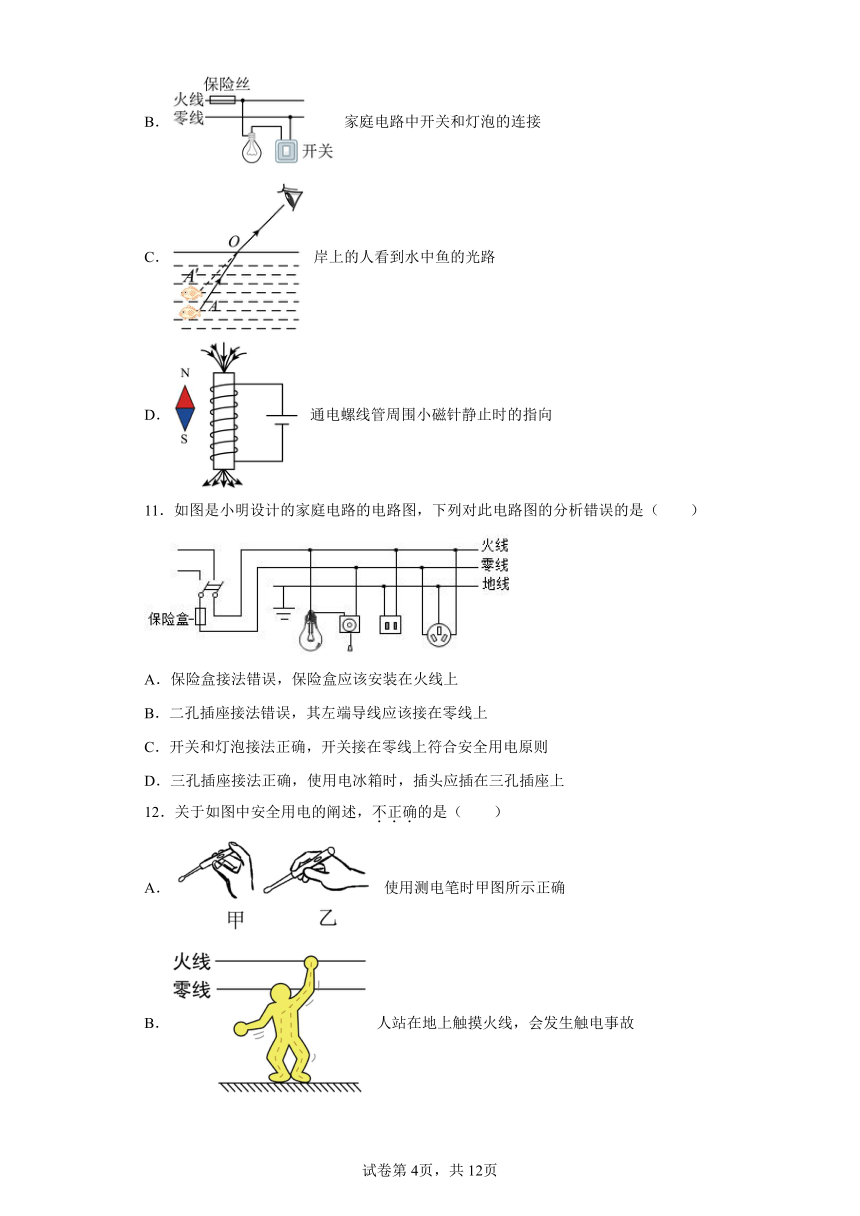

B． 家庭电路中开关和灯泡的连接
C． 岸上的人看到水中鱼的光路
D． 通电螺线管周围小磁针静止时的指向
11．如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（　　）
A．保险盒接法错误，保险盒应该安装在火线上
B．二孔插座接法错误，其左端导线应该接在零线上
C．开关和灯泡接法正确，开关接在零线上符合安全用电原则
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上

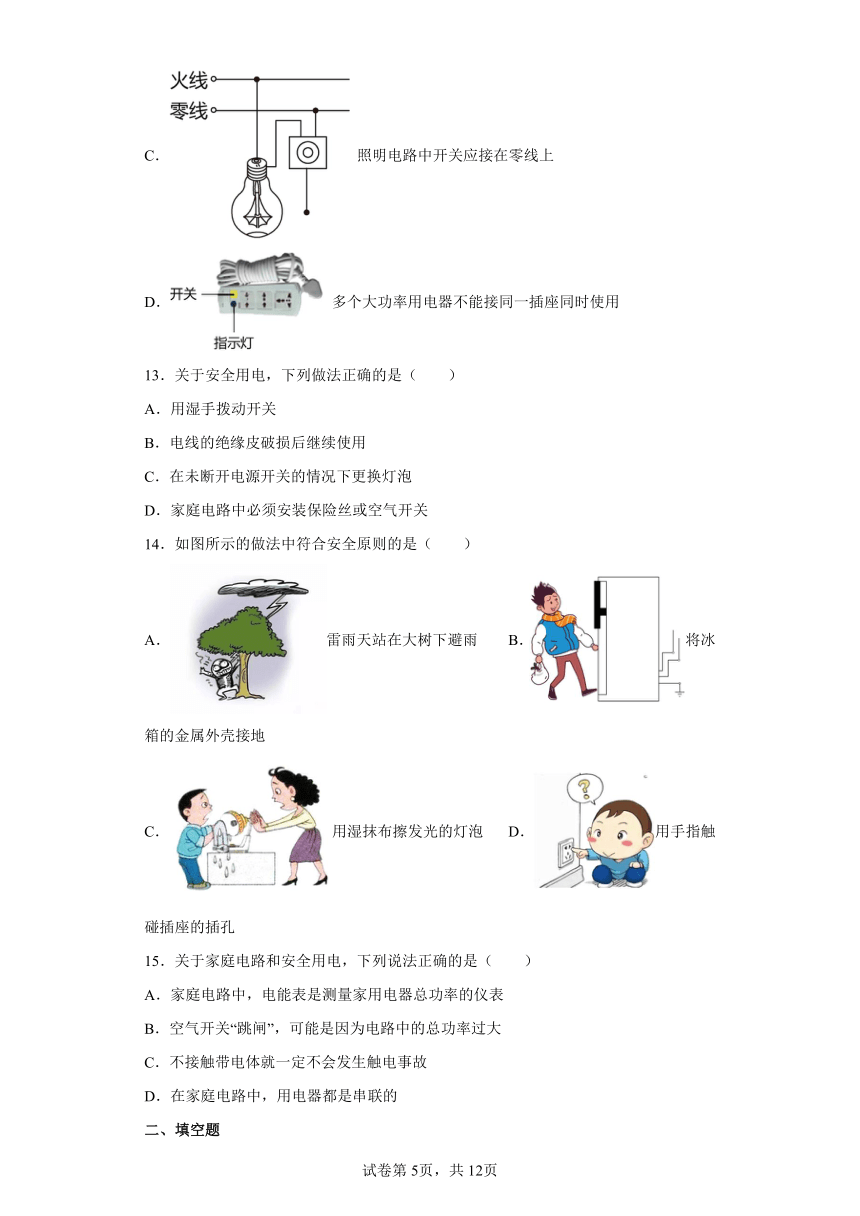

12．关于如图中安全用电的阐述，不正确的是（　　）
A． 使用测电笔时甲图所示正确
B． 人站在地上触摸火线，会发生触电事故
C． 照明电路中开关应接在零线上
D． 多个大功率用电器不能接同一插座同时使用
13．关于安全用电，下列做法正确的是（　　）
A．用湿手拨动开关
B．电线的绝缘皮破损后继续使用
C．在未断开电源开关的情况下更换灯泡
D．家庭电路中必须安装保险丝或空气开关
14．如图所示的做法中符合安全原则的是（　　）
A．雷雨天站在大树下避雨 B．将冰箱的金属外壳接地
C．用湿抹布擦发光的灯泡 D．用手指触碰插座的插孔
15．关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，电能表是测量家用电器总功率的仪表
B．空气开关“跳闸”，可能是因为电路中的总功率过大
C．不接触带电体就一定不会发生触电事故
D．在家庭电路中，用电器都是串联的
二、填空题
16．如图甲所示，照明电路中电灯突然熄灭，用试电笔测试a、b、c点，试电笔的氖管均发光，测试d点试电笔的氖管不发光，故障是______；如图乙所示是人们在日常生活中常用的插线板，当把三脚插头插入三孔插座中时，用电器的金属外壳就会与______相连，以防止触电事故的发生。
17．小强家里正在使用的照明灯和电饭煲是______的（选填“串联”或“并联”）；小强养成随手关灯的良好习惯，当他关掉家中不用的电灯后，家中电路的总电阻______（选填“变大”“变小”或“不变”）。
18．家庭电路中电视机和电灯的连接方式是______（选填“串联”或“并联”）的，控制电灯的开关应接在______（选填“零”或“火”）线上，1度电可供“220V 40W”的灯泡正常工作______h。
19．我国家庭电路的电压为___________V，周末妈妈在家用挂烫机熨烫衣物，善于观察的小华发现，当家里只有挂烫机单独使用时，30 min后电能表示数增加了，挂烫机的功率为___________W。当家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是____________（说出一种即可）。
20．如图所示是洗衣机、空气开关和漏电保护器；
（1）如图甲中洗衣机的三脚电源插头标着E的导线应和用电器的______相连，家庭用电器之间______（选填“能”或“不能”）串联起来；
（2）如图乙是起保险作用的空气开关，它是为了防止由于______或______使家庭电路中电流过大导致的危险；
（3）如图丙是漏电保护器，它______（填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。
三、综合题
21．阅读《漏电保护器》，回答题。
漏电保护器
漏电保护器，主要是用来对用电设备发生漏电故障或对有致命危险的人身触电时的保护。漏电保护器在发生以下事故时起到保护作用：
①设备发生碰壳故障。
②私拉乱接的电线绝缘皮破损。
③人体直接触及相线电压。
④在特别潮湿的地方如游泳池、淋浴房、厨房、卫生间等），因人体表皮电阻减小，触电死亡的危险大大增加，安装漏电保护器后便能有效地减少触电伤亡事故。
⑤当一些电子设备绝缘材料损坏时，其外露的金属附件如电视机、收录机的拉杆天线等）可能带危险电压，这种危险电压是不能用接地的方法消除的，只有靠安装漏电保护器才能保证在人身触电的瞬间迅速切断电路，保证人身安全。
如图是安装了漏电保护器的家庭电路。家庭电路中火线与零线间、火线与之间有220电压。通常情况下，通过人体的电流超过20mA时，人会感到剧痛，呼吸困难，甚至会有生命危险。当人体直接或间接接触火线时，有触电危险。此时，火线、人体、将构成回路，所产生的电流将不通过零线，此时通过右图线路中A、B两点的电流不等。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。
低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施。但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应取其他防止触电和电气设备损坏事故的技术措施。
请根据上述材料，回答下列问题：
(1)在特别潮湿的地方，因人体表皮电阻_______，触电死亡的危险增加。
(2)假如有人在上图所示的电路C点处不慎触电时，漏电保护器_____（选填“会”或“不会”）切断电路。
(3)假如某人不慎触电时，且没有发生生命危险，则他的身体电阻至少为________Ω。
22．小明家新买了一台多功能LED台灯，其结构如图甲所示。S1是控制LED灯的开关，USB接口可以给手机充电。小明发现即使S1断开，USB接口也能正常使用。安全开关S2位于台灯底部的前端，当台灯倾斜，S2离开桌面时，它会自动断开切断台灯的电源：
(1)根据以上信息，请用笔画线代替导线，将图乙中的电路元件接入电路（假设把火线和零线分别看作电源的两极）；
( )
(2)小明对开关S2很感兴趣，并开始研究其功能。它将台灯点亮，并保持支架和灯头的夹角不变，试着向后调整支架的位置，当达到图丙所示的位置时，台灯虽未倾倒但底座前端刚好翘起，此时S2断开，台灯熄火。如果把台灯看做是杠杆，此时恰好平衡，则动力臂_______ （填 “大于”、“等于”或“小于”）阻力臂，属于_______杠杆 （填“省力”、“费力”或“等臂”）。接下来，小明向固定在底座上的笔筒中放入一支铅笔，这时台灯底座重新落回桌面，S2闭合台灯亮起。当他再从笔筒中取出这只笔时，台灯底座前端翘起，再次熄灭；
(3)小明设想：如果利用安全开关S2制作一个在手机充电时可以自动断电的控制装置，这样就可以避免因夜间手机充电时间过长而带来的安全隐患。经过思考小明只借助了湿巾和少量的水便设计出了一个简易的装置。以下是小明给的设计方案，请将其补充完整：
<1>抽取一张湿巾放进空笔筒中，并把手机数据线插入台灯底座的USB接口，手机开始充电；
<2>慢慢向后调节支架，同时观察手机充电的情况，直至手机刚好开始充电；
<3>保持支架和灯头的位置不变，向笔筒中倒入适量的水，使开关S2闭合。一段时间后，台灯底座前端自动翘起，开关S2切断电路。请解释台灯底座前端自动翘起的原因：________________________；
<4>在不改变支架和灯头位置的前提下，若要缩短充电时间，可采用的方法_____________。
23．如图，是某品牌全自动洗碗机，它的外表有银光闪闪的金属外壳。该洗碗机具有热水洗净、暖风烘干、杀菌等功能。
（1）为了安全，该洗碗机应选用图1中________（选填“甲”或“乙”）插座；
（2）该洗碗机的插头带有漏电保护装置，它的工作原理模拟电路如图2（图中虚线框内安装漏电保护器），当开关S闭合时，通过A、B两处的电流IA_________IB（选填“>”、“=”或“”）；
（3）洗碗机具有杀菌功能，杀菌功能启动时，洗碗机内会发出________选填“红外线”或“紫外线”）；
（4）如下表格为洗碗机的部分参数，启动洗净功能后，加热器将水快速加热至温控装置预设的温度，水泵喷水实施清洗。清洗结束后，暖风烘干机自动开启烘干功能。该洗碗机的加热器正常工作20s产生的热量是 ________J，加热器正常工作的电阻值________Ω；（结果请保留整数）
额定电压 220V 频率 50Hz
烘干机额定功率 180W 加热器额定功率 3000W
（5）烘干机启动时，通过提高液体温度和___________加快了水的汽化。
24．请根据阅读材料，回答下列各题：
漏电保护器
自从人类大量使用电器以来，电给我们带来很多方便，但同时也可能给人带来灭顶之灾。大量经验表明，不高于36V的电压一般对人体是安全的，称为安全电压。而我国家庭电路的电压是220V，工厂和工地的动力电路电压是380V，高压输电线路的电压可达500kV，都远远高于安全电压。因此，为了使人们能够安全地利用电能，尽量避免不必要的损失，诞生了各式各样的保护装置。
漏电保护器就是其中的一类，漏电保护器是当人体触电或电器漏电时自动切断电源保护生命的设备，它在反应触电和漏电保护方面的灵敏度高且反应动作迅速，这是其他保护装置，如保险丝、自动开关等无法比拟的。漏电保护器的种类繁多，按其保护功能和用途进行分类，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。
漏电保护开关（如图所示）被接入家庭电路的主干路中，零线和火线同时从漏电保护开关内部牵过，推上开关后，当电路处于正常正作状态时，零线和火线中的电流一样大，漏电保护开关感觉不到电流，开关保持接通状态。若电路或用电器的绝缘皮受损导致火线外露，就可能发生漏电的情况，当漏电电流大于人体的安全电流（一般设定为是30mA）时，将导致漏电保护开关内部零线中的电流小于火线中的电流，其内部的电磁铁就会在0.1s内使开关“跳闸”．切断电路，火而起到保护作用。
漏电保护器在低压供电系统中的应用，可以大幅度提高供电系统运行的安全性对进一步保证人身和用电设备的安全具有极为重要的作用。
（1）漏电保护器具有_________的特点，可以有效地保护人身和用电设备的安全；
（2）下列哪些情形会使漏电保护开关“跳闸”，切断电路？_________（多选）
A．电路的总功率过大 B．导线的绝缘皮破损
C．电冰箱中的火线碰到了地线 D．站在地面上的人触碰到了裸露的火线
（3）小阳在拔出插座上的插头时不小心触电了，假设他的电阻为4400Ω，请通过计算说明漏电保护开关（如图所示）能否起到保护作用。______
25．小华家新安装了一台电热水器，铭牌如图表所示。
XX牌全自动电热水器
型号：HMPZ﹣12D 净重：10kg
额定电压：220V 类别：防触电保护类
额定功率：2kW 水容量：40L
出厂日期：2015年5月18日 编号：2015051188
(1)为安全起见，电热水器应选用图中的_______插座（选填“甲”或“乙”）。
(2)该电热水器正常工作时，电热丝的电阻多大____？
(3)热水器装满水，正常工作时电热丝产生的热量有80%被水吸收，要使水温从20℃升高到70℃，则需要消耗多少焦耳的电能____？（已知c水=4.2×103J/（kg ℃），ρ水=1.0×103kg/m3）
26．下表记录了人体在不同潮湿程度下的电阻值，请依据表中的相关数据回答问题：
(1)当皮肤浸入水中，并且施加于人体的电压为100伏时，人体电阻约为________欧。
(2)人体电阻与潮湿程度的关系是：施加于人体的电压相同时，__________。
施加于人体 的电压（V） 人体电阻约（欧）
皮肤干燥 皮肤潮湿 皮肤湿润 皮肤浸入水中
10 7000 3500 1200 600
25 5000 2500 1000 500
50 4000 2000 875 440
100 3000 1500 770 375
250 1500 1000 650 325
(3)如果通过人体的电流达到10毫安（0.01安）时，就会对人的生命安全造成威胁，那么所谓的安全电压“24伏”是否绝对安全？请说明你的判断理由。__________
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】
ACD．为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装电灯，故AC错误，D正确；
B．当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝，故B错误。
故选D。
2．C
【详解】
A．使用测电笔时，手指要抵住上端的金属帽，才能形成回路，氖管才会发光，故A正确，不符合题意；
B．靠近高压带电体时，有可能出现电弧触电，故B正确，不符合题意；
C．绝缘皮破损的插头不可以再使用，因为绝缘皮破损后，存在触电及造成短路的隐患，故C错误，符合题意；
D．洗衣机电源插头上标有E字样的导线应与地线相连，可以及时导走外壳上的电，避免人体触电，故D正确，不符合题意。
故选C。
3．D
【详解】
A．玻璃棒与丝绸摩擦时，玻璃棒失去电子而带正电，丝绸由于得到电子而带等量负电，故A错误；
B．闭合回路中，电源外部电流是由电源正极流向负极；电流方向规定为正电荷的定向移动的方向，导线靠电子导电，而自由电子带负电荷，所以在电源外部导线中的自由电子是从电源负极流向正极；在电源内部电流是由电源负极流向正极，所以在电源内部，导线中的自由电子是从电源正极流向负极，故B错误；
C．图示中，电路中的电流有两个支路，小灯泡分别在两个支路上，是并联连接，故C错误；
D．三孔插座上方插孔内导线与大地相连，而这个插孔通过插头与用电器的外壳相连，当外壳带电时可以将电荷及时导入大地，从而避免触电事故，故D正确。
故选D。
4．D
【详解】
A．在电线上晾衣服，衣服是湿的，如果电线漏电会间接接触火线，会发生触电事故，故A错误；
B．使用绝缘皮破损的导线，如果导线漏电会间接接触火线，会发生触电事故，故B错误；
C．将开关接在零线和电灯之间，断开开关时，不能切断火线，在更换灯泡时，容易接触火线，容易发生触电事故，故C错误；
D．家庭电路中，各个用电器之间互不影响，是并联的，所以将家庭电路的电灯与插座并联，故D正确。
故选D。
5．B
【详解】
A．绝缘体不容易导电的原因是因为绝缘体内部几乎所有电荷被束缚在原子核周围，不能自由移动，不是没有电荷，故A错误；
B．由电功率的公式可得，在相同时间内，消耗的电能与实际功率成正比，所以实际电功率大的用电器在相同的工作时间内消耗的电能多，故B正确；
C．家庭电路中电流过大的原因可能是短路，也可能是总功率过大造成的，故C错误；
D．电炉丝与导线是串联的，根据串联电路电流的规律，在串联电路中电流强度处处相等，故D错误。
故选B。
6．C
【详解】
A．空气开关除了有一般开关的作用外，还具有保险丝的作用，可以在电流过大时自动断开开关以保护电路安全，故A错误；
B．电能表是测量用电器消耗的电能的仪表，根据月末的减去月初的示数读出消耗电能，然后再乘以电价可得应该交的电费，故B错误；
C．干路上的空气开关跳闸，可能是同时使用的用电器总功率太大，也可能是因为发生了短路，故C正确；
D．漏电保护器只有在电路发生漏电或有人触电时才会切断电源，而插座里发生短路，漏电保护器不会跳闸，故D错误。
故选C。
7．B
安全用电的原则是：
（1）不靠近高压带电体（室外、高压线、变压器旁），不接触低压带电体；
（2）不用湿手扳开关，插入或拔出插头；
（3）安装、检修电器应穿绝缘鞋，站在绝缘体上，且要切断电源；
（4）禁止用铜丝代替保险丝，禁止用橡皮胶代替电工绝缘胶布；
（5）在电路中安装触电保护器，并定期检验其灵敏度；
（6）下雷雨时，不使用收音机、录像机、电视机、且拔出电源插头，拔出电视机天线插头。暂时不使用电话，如一定要用，可用免提功能健；
（7）严禁私拉乱接电线，禁止学生在寝室使用电炉、“热得快”等电器；
（8）不在架有电揽、电线的下面放风筝和进行球类活动。
【详解】
A．在高压电线下放风筝，很容易发生高压电弧触电，故A不符合题意；
B．不要把三脚插头改成两脚插头，否则会发生触电事故，故B符合题意；
C．人触到了绝缘皮破损的通电导线，很容易发生触电事故，故C不符合题意；
D．用湿手摸工作中的用电器插头，很容易发生触电事故，故D不符合题意。
故选B。
8．A
【详解】
A．电冰箱工作时电流较大，金属外壳容易带电，为防止触电事故，金属外壳要接地，故A正确；
B．电灯开关如果安装在零线上，断开开关时，用电器仍然带电，容易引触电事故，所以开关应串联在灯泡的火线上，故B错误；
C．使用试电笔时应接触笔尾金属体，使火线与试电笔及人体、大地形成回路，氖泡才能发光，但不能接触笔尖，否则会引起触电事故，故C错误；
D．为增大偷电的风险，让电能表测量电路中所有用电器消耗的电能，电能表应接在总开关的前面，故D错误。
故选A。
9．A
【详解】
ABD．如图，当开关S闭合后，灯泡L不亮，用试电笔测试c、d两点时，氖管都发光，说明c、d都与火线相连通，即c点、d点到火线间没有断路。测试a、b两点时，只有a点氖管发光，则b点氖管不发光，说明b点没有与火线相连通，所以b、c之间某处断路。故A符合题意，BD不符合题意；
C．若火线与零线短路，则保险丝熔断或空气开关跳闸，整个电路断开，用测电笔测试各个点时，氖管都不发光，故C错误。
故选A。
10．B
【详解】
A．由图可知，O为支点，图中动力F的力臂是指从支点O到力F作用线的距离，故A正确，不符合题意；
B．根据安全用电原则可知，火线先进入开关，再接灯泡顶端的金属点，零线直接接在灯泡的螺旋套上；而图中火线先接灯泡，后接开关，即开关接在零线上，故B错误，符合题意；
C．水中鱼反射的光从水中斜射到空气中时发生折射，折射光线远离法线，折射角大于入射角，人逆着折射光线看上去，看到是变高了的鱼的虚像，故C正确，不符合题意；
D．根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指的指向为螺线管的N极，螺线管的上端为S极（在螺线管外部，磁感线从N极发出回到S极），根据同名磁极相互排斥，异名磁极相互吸引，小磁针的下端应为S极，故D正确，故D不符合意。
故选C。
11．C
【详解】
A．保险装置应该接在火线上，故A正确，不符合题意；
B．二孔插座左孔接零线右侧孔接火线，故B正确，不符合题意；
C．为了用电安全，螺口灯螺口接零线，中央弹簧片经过开关接火线，故C错误，符合题意；
D．三孔插座左孔接零线、中间的孔接地线右侧孔接火线，所以三孔插座连接正确，大功率用电器或带有金属外壳的用电器为了防止漏电引起人触电要通过三孔插座接地，故D正确，不符合题意。
故选C。
12．C
【详解】
A．用测电笔辨别火线和零线时，手要接触笔尾金属体，不能接触笔尖金属体，则在如图的两种使用方法中，正确的是甲，故A正确，不符合题意；
B．人站在地上，触摸火线，会有电流通过人体，会发生触电事故，故B正确，不符合题意；
C．连接电路时，开关应该接在火线和用电器之间，这样开关断开后用电器上就没有电压了，可以防止触电事故的发生，故C错误，符合题意；
D．多个大功率用电器同时使用一个插座时，通过插座的总电流过大，容易发生火灾，故D正确，不符合题意。
故选C。
13．D
【详解】
A．水是导体，用湿手拨动开关容易发生触电事故，故A错误；
B．电线的绝缘皮破损后继续使用，容易发生触电事故，故B错误；
C．当灯泡出现故障时，需要进行更换，要先断开开关，以免电路中有电流，发生触电事故，故C错误；
D．在家庭电路中，为了避免家用电器在电流过大时会损坏,应该在电路中安装保险丝或空气开关，故D正确。
故选D。
14．B
【详解】
A．雷雨天站在大树下避雨时，由于大树是导体，且较高，有可能将雷电传导下来，可能会发生触电，故A不符合题意；
B．将冰箱的金属外壳接地，可防止因外壳漏电而使人触电，故B符合题意；
C．用湿抹布擦发光的灯泡，湿布是导体，容易造成触电，故C不符合题意；
D．用手指触碰插座的插孔，一旦碰到火线，会造成触电事故，故D不符合题意。
故选B。
15．B
【详解】
A．电能表是测量家庭电路中用电器消耗电能的仪表，故A错误；
B．电路中的电流过大使空气开关“跳闸”，原因可能是短路也可能是用电器的总功率过大，故B正确；
C．人体触电不一定直接接触带电体，也可能是间接接触其他带电体或靠近了高压带电体，这些都可以造成触电，故C错误；
D．在家庭电路中，用电器工作时互不影响，都是并联的，故D错误。
故选B。
16． cd断路 大地
【详解】
[1]如图甲所示，照明电路中电灯突然熄灭，用试电笔测试a、b、c点，试电笔的氖管均发光，这说明a、b、c与火线是接通的；测试d点试电笔的氖管不发光，说明d与火线之间是断开的，所以故障是cd之间断路。
[2]使用三脚插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止触电事故的发生。
17． 并联 变大
【详解】
[1]家里正在使用的照明灯和电饭煲是各自独立工作，互不影响，所以是并联的。
[2]家庭电路中各用电器是并联的，当小强关掉家中不用的电灯后，家中开启的用电器减少，相当于横截面积变小，故家中电路的总电阻变大。
18． 并联 火 25
【详解】
[1]家庭电路电压为220V，电视和电灯的额定电压都是220V，为保证它们正常工作并且可以独立工作，要并联到电路中。
[2]在家庭电路中为用电安全，开关与电灯串联，开关一端接电灯，一端接火线，这样在开关断开后，电灯与火线脱离，保证用电安全。
[3] 40W=0.04kW ，1度电即1kW h，可供“220V 40W”的灯泡正常工作时间为
19． 220 1200 电路短路（用电器总功率过大）
【详解】
[1]我国家庭电路电压为220V。
[2]30min后电能表示数增加了0.6kW h，挂烫机的功率为
[3]空气开关跳闸的原因是电流过大，造成家庭电路电流过大可能是电路短路，也可能是用电器总功率过大。
20． 外壳 不能 短路 功率过大 不能
【详解】
（1）[1]洗衣机的三脚插头标着E的导线和用电器外壳相连，当三脚插头插入三孔插座时，三脚插头标着E的导线与三孔插座的地线相连，使金属外壳与大地相连通，这样若用电器的金属外壳万一带电，电流会通过地线导入大地，防止触电事故的发生。
[2]家庭用电器之间互不影响，独立工作，它们是并联的。
（2）[3][4]家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起空气开关跳闸。
（3）[5]当站在绝缘凳上的人同时接触火线和零线时（双线触电），流过火线与零线的电流相等，漏电保护器不会切断电路，即不能防止触电。
21． 减小 会 11000
【详解】
(1)[1]由题意可知，在特别潮湿的地方，因人体表皮电阻减小，根据欧姆定律，在一定电压下，电阻减小，电流会增大，人触电死亡的危险会增加。
(2)[2]假如有人在如图所示的电路C点处不慎触电时，火线、人体、大地将构成回路，所产生的电流将不通过零线，此时通过线路中A、B两点的电流不等。当漏电保护器检测到通过图中A、B两处的电流不相等时，会迅速切断电路，从而起到保护作用。
(3)[3]根据欧姆定律，由题意可知，通常情况下，通过人体的电流不能超过20mA，因此，假如某人不慎触电时，且没有发生生命危险，则他的身体电阻至少为
22． 大于 省力杠杆 见详解 见详解
【详解】
(1)[1] S1是控制LED灯的开关所以S1与IED灯串联；S1断开，USB接口也能正常使用，说明LED灯与USB接口并联；S2断开，切断台灯的电源，所以S2在干路上，由此连接电路如图所示：
(2)[2][3]由图丙知，支点在O处，作出动力G1和阻力G2的力臂，如图所示：
由图知，动力臂大于阻力臂，为省力杠杆。
(3)[4]将笔筒中放入纸巾，加入适量水，放在底座上，当水蒸发后，其重力减小，根据杠杆的平衡条件，当动力与动力臂的乘积大于阻力与阻力臂的乘积时杠杆失去平衡，如果充电时间与水蒸发时间相同时，底座前端刚好翘起。
[5]若笔筒中水的质量越少，水蒸发时间短，台灯失去平衡的时间越短，即充电时间越短。
23． 甲 < 紫外线 6×104J 16 空气流速
【详解】
(1)[1]洗碗机的外表有银光闪闪的金属外壳，为了保护电路应该接地，所以应该选择甲的三孔插座。
(2)[2]当开关S闭合时，漏电保护器与洗碗机并联，A处在支路上、B处在干路上，所以通过A、B两处的电流IA(3)[3]紫外线具有杀菌消毒的作用。
(4)[4]洗碗机的加热器工作时直接将电能转化为内能，正常工作20s产生的热量
[5]由可得加热器正常工作时的电阻
(5)[6]烘干机启动时，导致水表明的温度升高和空气流速加大，加快了水的蒸发，蒸发属于汽化的一种方式。
24． 灵敏度高且反应动作快速 CD 见详解
【详解】
（1）[1]漏电保护器在人体触电或电器漏电时时会在小于0.1s内自动快速切断电路，所以漏电保护器的特点是灵敏度高且反应动作快速。
（2）[2]A．电路的总功率过大时，空气开关会跳闸保护电路，防止烧毁电路引发火灾，故A不符合题意；
B．导线的绝缘皮破损，裸露的导线相撞接触会发生短路，空气开关会跳闸保护电路，故B不符合题意；
C．大功率的用电器的金属外壳接地线，为了防止发生触电事故，此时电冰箱中的火线碰到了地线，即家用电器的金属外壳带电，发生漏电，漏电保护器会切断电源，故C符合题意；
D．站在地面上的人触碰到了裸露的火线会发生触电事故，漏电保护器会切断电路，故D符合题意。
故选CD。
（3）[3]根据欧姆定律，家庭电路电压为220V，通过人体的电流大约为
故漏电保护器可以起到保护作用。
25． 乙 24.2Ω 1.05×107
【详解】
(1)[1]因为电热水器是金属外壳，所以必须接地线，而三孔插座接地线，故选乙。
(2)[2]由功率计算公式得
(3)[3]水的体积为
V=40L=40dm3=4×10-2m3
由密度公式可得水的质量为
m=ρV=1.0×103kg/m3×4×10-2m3=40kg
由吸热公式可知水吸收的热量为
Q=c水m(t-t0)=4.2×103J/(kg ℃)×40kg×(70℃-20℃)=8.4×106J
由得消耗的电能为
26． 375 皮肤越潮湿，人体电阻越小 详见解析
【详解】
(1)[1]由表可知，当皮肤浸入水中，并且施加于人体的电压为100伏时，人体电阻约为375欧姆；
(2)[2]由表可知，施加于人体的电压相同时，皮肤越潮湿，人体电阻越小；
(3)[3]所谓的安全电压“24伏”并不绝对安全。因为在皮肤湿润的时候，人体电阻约为1000欧，通过的电流
I==0.024A=24mA，
大于10mA，会对人的生命安全造成威胁，所以并不绝对安全。
