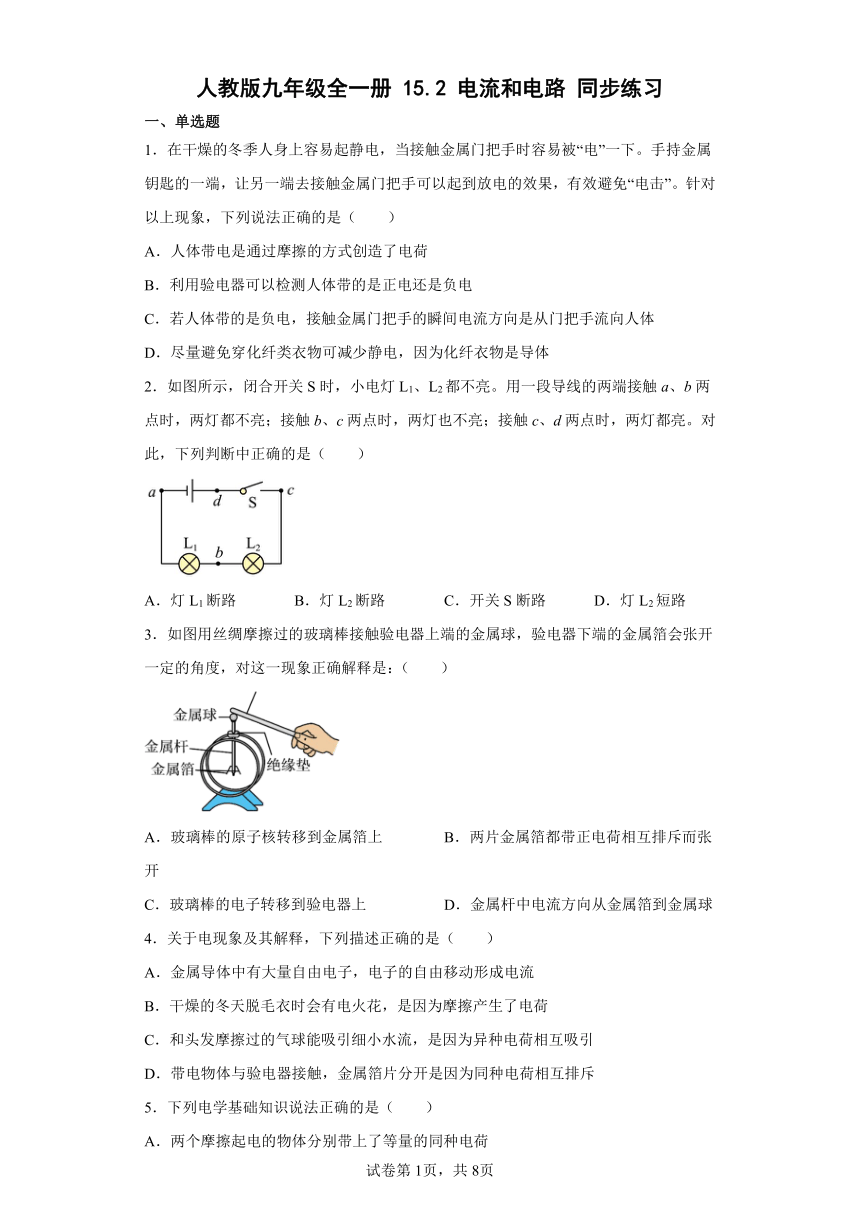

人教版九年级全一册 15.2 电流和电路 同步练习
一、单选题
1．在干燥的冬季人身上容易起静电，当接触金属门把手时容易被“电”一下。手持金属钥匙的一端，让另一端去接触金属门把手可以起到放电的效果，有效避免“电击”。针对以上现象，下列说法正确的是（　　）
A．人体带电是通过摩擦的方式创造了电荷
B．利用验电器可以检测人体带的是正电还是负电
C．若人体带的是负电，接触金属门把手的瞬间电流方向是从门把手流向人体
D．尽量避免穿化纤类衣物可减少静电，因为化纤衣物是导体
2．如图所示，闭合开关S时，小电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（　　）
A．灯L1断路 B．灯L2断路 C．开关S断路 D．灯L2短路
3．如图用丝绸摩擦过的玻璃棒接触验电器上端的金属球，验电器下端的金属箔会张开一定的角度，对这一现象正确解释是：（　　）
A．玻璃棒的原子核转移到金属箔上 B．两片金属箔都带正电荷相互排斥而张开
C．玻璃棒的电子转移到验电器上 D．金属杆中电流方向从金属箔到金属球
4．关于电现象及其解释，下列描述正确的是（　　）
A．金属导体中有大量自由电子，电子的自由移动形成电流
B．干燥的冬天脱毛衣时会有电火花，是因为摩擦产生了电荷
C．和头发摩擦过的气球能吸引细小水流，是因为异种电荷相互吸引
D．带电物体与验电器接触，金属箔片分开是因为同种电荷相互排斥
5．下列电学基础知识说法正确的是（　　）
A．两个摩擦起电的物体分别带上了等量的同种电荷
B．金属导体中自由电子定向移动的方向就是电流方向
C．电源的作用是给用电器提供电能
D．摩擦起电的实质是正电荷发生了转移
6．如图示，一个移动电源正在给手机电池充电，此时该手机的电池相当于（　　）
A．用电器 B．开关 C．导线 D．电源
7．下列关于电荷和电流的说法正确的是（　　）
A．自由电荷只要移动就能形成电流
B．与带正电的物体相互吸引的物体一定带负电
C．在电路中电流从电源负极经用电器流向正极
D．丝绸与玻璃摩擦后带负电，是由于丝绸得到了电子
8．物理课上老师做摩擦起电实验时，发现橡胶棒几乎不能吸引小纸屑，用验电器验电时箔片张开角度也不明显，后来老师戴上橡胶手套重做一次实验，发现用毛皮摩擦过的橡胶棒能吸引很多小纸屑，与验电器接触，验电器的箔片张角也很大，以下相关说法中正确的是（ ）
A．摩擦起电的实质是带正电的质子发生了转移
B．橡胶棒与验电器接触瞬间，电流方向为橡胶棒到验电器
C．验电器的原理是异种电荷相互吸引
D．带上橡胶手套是因为橡胶是绝缘体，可阻止电荷从橡胶棒导入人体

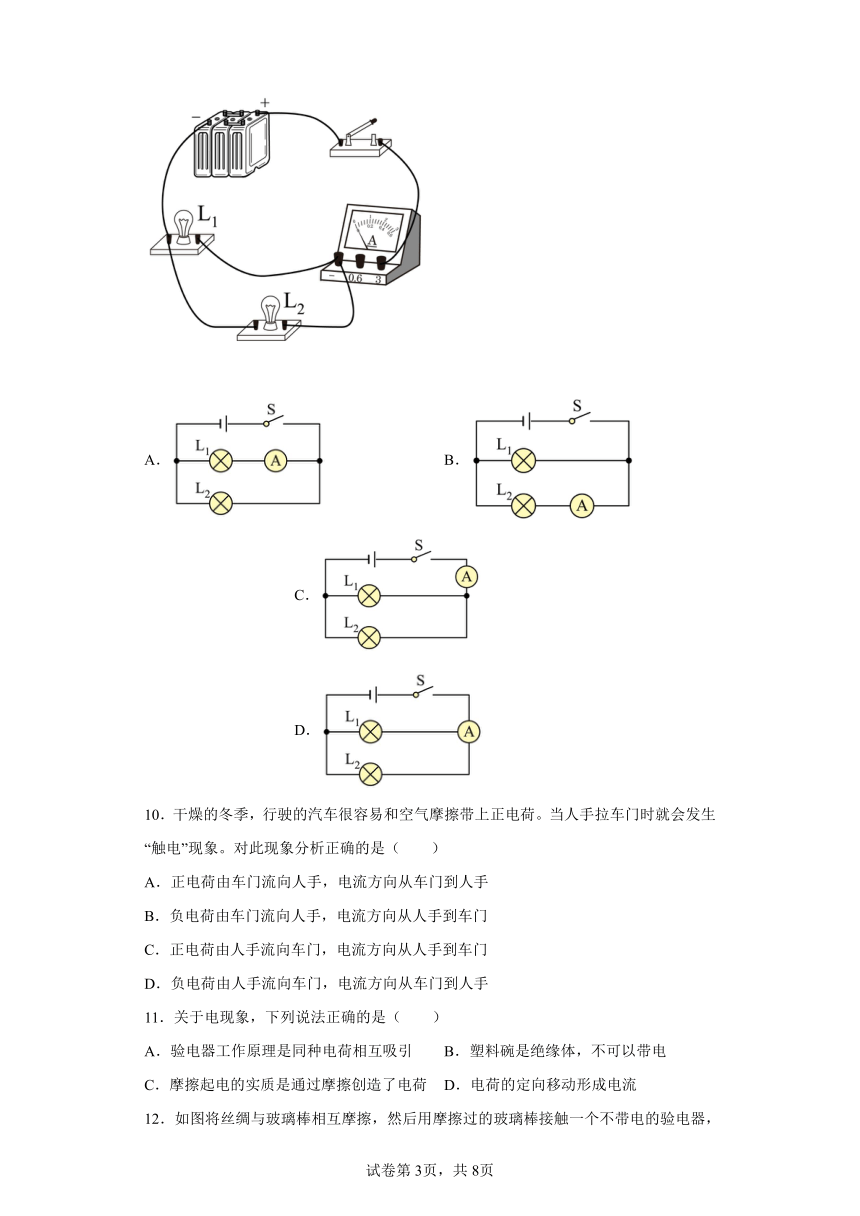

9．物理学习过程中常常需要将实物图连接情况画成电路图，下列电路中与实物相对应的是（　　）
A． B． C． D．
10．干燥的冬季，行驶的汽车很容易和空气摩擦带上正电荷。当人手拉车门时就会发生“触电”现象。对此现象分析正确的是（　　）
A．正电荷由车门流向人手，电流方向从车门到人手
B．负电荷由车门流向人手，电流方向从人手到车门
C．正电荷由人手流向车门，电流方向从人手到车门
D．负电荷由人手流向车门，电流方向从车门到人手
11．关于电现象，下列说法正确的是（　　）
A．验电器工作原理是同种电荷相互吸引 B．塑料碗是绝缘体，不可以带电
C．摩擦起电的实质是通过摩擦创造了电荷 D．电荷的定向移动形成电流

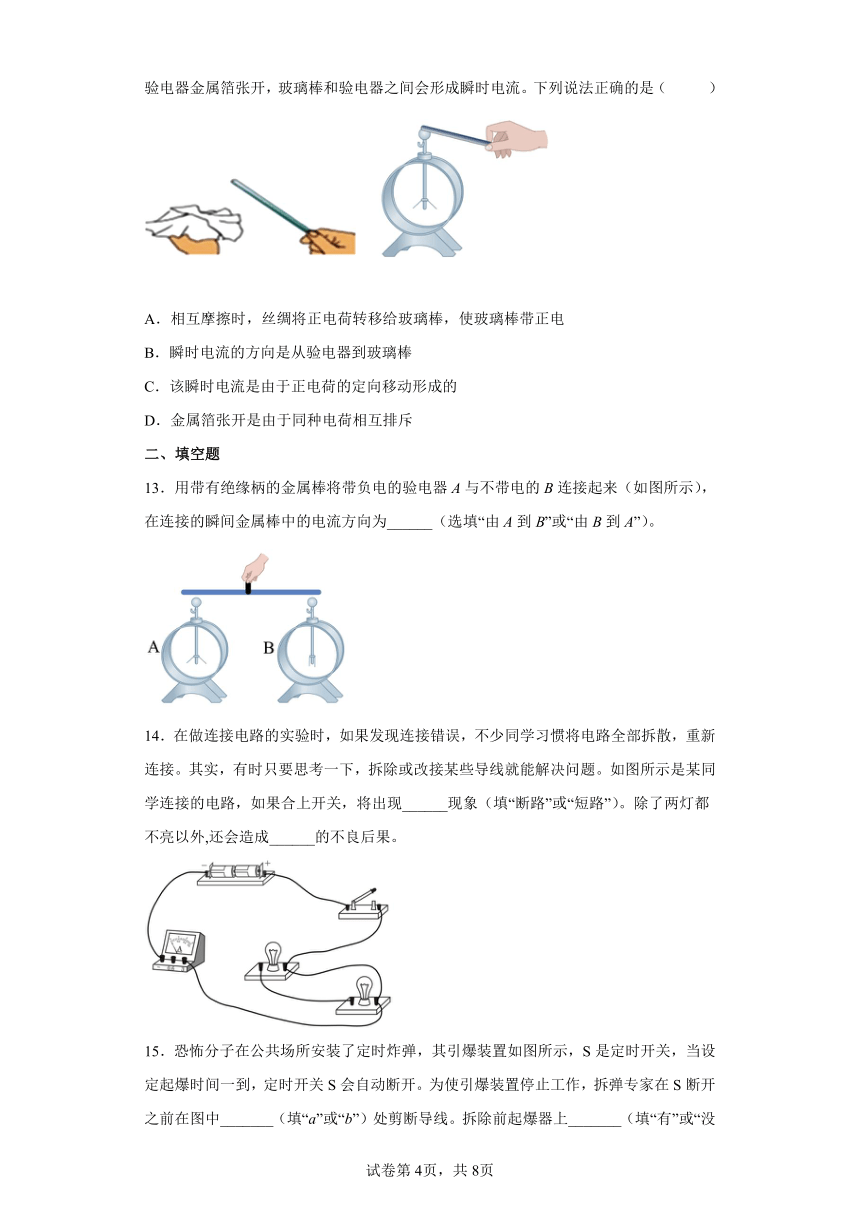

12．如图将丝绸与玻璃棒相互摩擦，然后用摩擦过的玻璃棒接触一个不带电的验电器，验电器金属箔张开，玻璃棒和验电器之间会形成瞬时电流。下列说法正确的是（ ）
A．相互摩擦时，丝绸将正电荷转移给玻璃棒，使玻璃棒带正电
B．瞬时电流的方向是从验电器到玻璃棒
C．该瞬时电流是由于正电荷的定向移动形成的
D．金属箔张开是由于同种电荷相互排斥
二、填空题
13．用带有绝缘柄的金属棒将带负电的验电器A与不带电的B连接起来（如图所示），在连接的瞬间金属棒中的电流方向为______（选填“由A到B”或“由B到A”）。
14．在做连接电路的实验时，如果发现连接错误，不少同学习惯将电路全部拆散，重新连接。其实，有时只要思考一下，拆除或改接某些导线就能解决问题。如图所示是某同学连接的电路，如果合上开关，将出现______现象（填“断路”或“短路”）。除了两灯都不亮以外,还会造成______的不良后果。

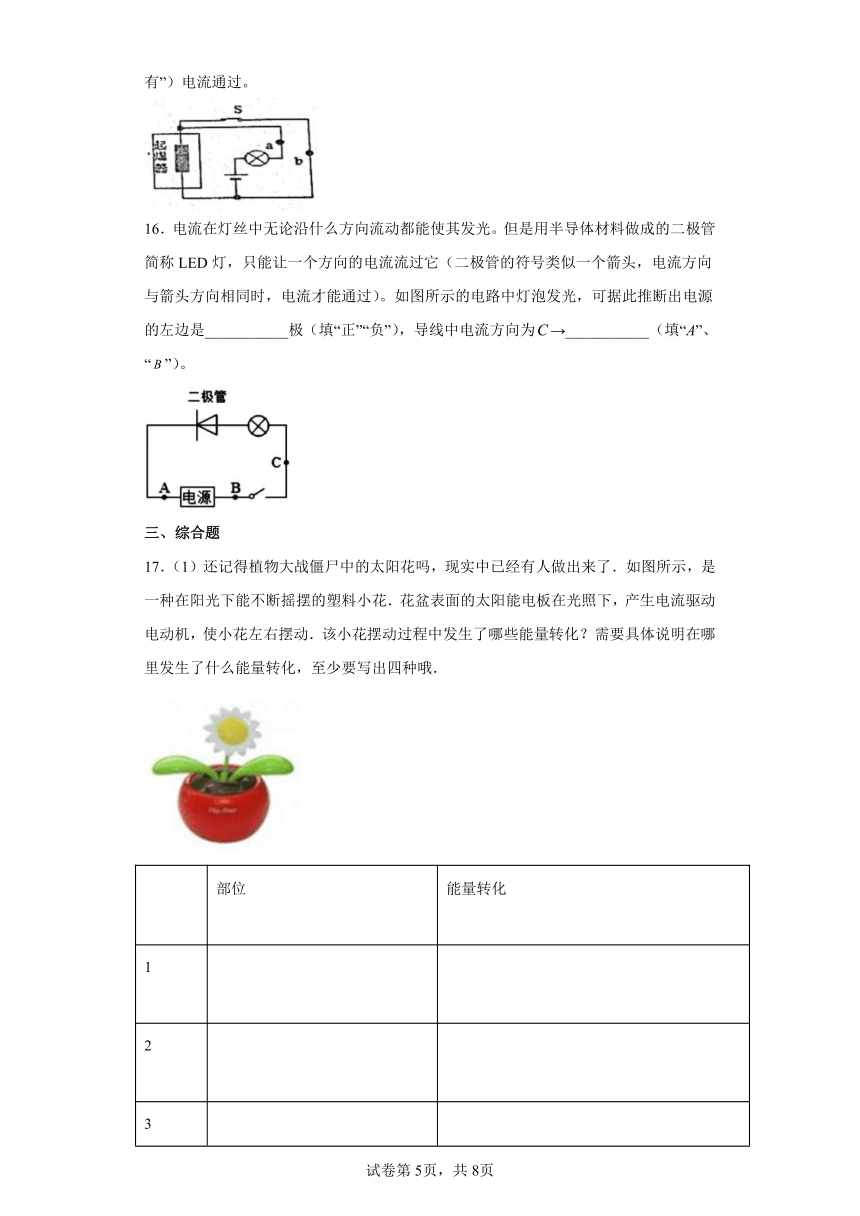

15．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动断开。为使引爆装置停止工作，拆弹专家在S断开之前在图中_______（填“a”或“b”）处剪断导线。拆除前起爆器上_______（填“有”或“没有”）电流通过。
16．电流在灯丝中无论沿什么方向流动都能使其发光。但是用半导体材料做成的二极管简称LED灯，只能让一个方向的电流流过它（二极管的符号类似一个箭头，电流方向与箭头方向相同时，电流才能通过）。如图所示的电路中灯泡发光，可据此推断出电源的左边是___________极（填“正”“负”），导线中电流方向为→___________（填“A”、“”）。
三、综合题
17．（1）还记得植物大战僵尸中的太阳花吗，现实中已经有人做出来了．如图所示，是一种在阳光下能不断摇摆的塑料小花．花盆表面的太阳能电板在光照下，产生电流驱动电动机，使小花左右摆动．该小花摆动过程中发生了哪些能量转化？需要具体说明在哪里发生了什么能量转化，至少要写出四种哦．
部位 能量转化
1
2
3
4
（2）打开手电筒开关后，发现小灯泡并不发光，请你参照示例猜测两种可能使小灯泡不发光的原因，并简约写出验证你猜测的方法．
示例：原因：可能电池用久了；验证方法：换上新电池．
①原因：_________________；验证方法：__________ ____．
②原因：_________ _____；验证方法：__________________．
18．水管中的水流有大有小，在相同的时间内，从水管中流出的水越多，水流就越大.同样，导体中的电流也有大小，单位时间内通过导体横截面的电荷量叫做电流强度，简称电流.物理学中用Q表示电荷量，t表示通电时间，则电流I的公式为________.如果导体中的电流为2安，那么10秒内通过导体横截面的电荷量是________库.
晓丽同学在掌握了上面知识后，经查阅资料知道：通过导体单位横截面积的电流称为电流密度，用J来表示.那么电流密度J的大小与什么因素有关呢？她将该问题进行了简化：
（1）电子沿着横截面积为S的金属导体运动；
（2）这些电子均以漂移速度v 运动，若流过金属导体单位体积的电子数为n ，每个电子所带的电荷为e ，导体的横截面积为S，晓丽推与出了导体中电流密度J的数学表达式.过程如下：
A．在时间t内，通过导体某一截面的电子总数N= ________.
B．在时间t内，通过圆柱体底面的电荷量Q=nSvte.
C．在时间t内，通过圆柱体的电流I= ________.
D．电流密度J= ________.
19．野营时，小红携带的手电筒不发光了，请你帮助找出原因。
（1）请根据图手电筒的结构示意图，在方框中画出电路图。( )
（2）写出手电筒不发光的三种可能原因。
①___________
②___________
③___________
20．如图所示的实物电路中，当开关S、S1都闭合后，会出现_____现象．只改动一根导线，使两灯并联，开关S控制干路，S1控制灯L2，在需改动的线上打“×”，用笔画出正确接法．
( )
21．阅读下面的短文，回答问题．
热电偶
把两种不同材料的导线（如铁线和铜线）组成如图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶．实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟A、B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：
（1）如题图所示．
①其它条件不变，只将铁丝换成铜丝，电路电流________．
②其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流________．
③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，电路电流________（各空格均选填“变大”、“变小”、“不变”、“变为零”）
（2）这样的热电偶实际上是一个电源，它的电能是由________能转化而来．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．C
【详解】
A．摩擦起电并不是创造了电荷，而是电荷从一个物体转移到另一个物体上，人体带电是通过摩擦的方式转移了电荷，故A错误；
B．验电器能判断物体是否带电，但是不能判断带电的性质，故B错误；
C．当带负电的人接触门把手时，负电荷会由人体流向门把手，由于规定正电荷定向移动的方向为电流的方向，所以负电荷定向移动的方向与电流方向相反，此时瞬间电流方向是由门把手到人体，故C正确；
D．人身上的静电主要是由衣物之间或衣物与身体的摩擦而形成，因为化纤衣物是绝缘体，易产生静电，所以尽量避免穿化纤类衣物可减少静电，故D错误。
故选C。
2．C
【详解】
A．如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光，故A错误；
B．如果灯L2断路，导线接触b、c两点时，L1会发光，故B错误；
C．如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，故C正确；
D．如果灯L2短路，L1会发光，故D错误。
故选C。
3．B
【详解】
用丝绸摩擦过的玻璃棒带正电，当被检验物体接触接触验电器上端的金属球时，验电器上的自由电子就会转移到玻璃棒上，两片金属箔都带上了正电荷相互排斥而张开，在此过程中，一部分电子会从验电器向玻璃棒移动，电流的方向与正电荷移动的方向相同，与负电荷定向移动的方向相反，所以瞬时电流方向是从金属球沿金属杆到箔片；故ACD不符合题意、B符合题意。
故选B。
4．D
【详解】
A．电流是由电荷定向移动形成的，定向移动的可以是正电荷也可以是负电荷，故A错误；
B．干燥的冬天脱毛衣时会有电火花，是因为电荷发生了转移，而不是产生了电荷，故B错误；
C．与头发摩擦过的气球能吸引细小水流，是因为带电的气球具有吸引轻小物体的性质，水流不带电，故C错误；
D．验电器利用同种电荷相互排斥的原理，当用带电体接触验电器的金属球时，就会有电荷发生转移使两片金属箔带上同种电荷，这两片金属箔由于带同种电荷相互排斥而张开，故D正确。
故选D。
5．C
【详解】
A．摩擦起电的实质是电子发生转移，得到电子的物体带负电，失去电子的物体带正电，因此两个摩擦起电的物体分别带上了等量的异种电荷，故A错误；
B．正电荷定向移动的方向为电流的方向，金属导体中定向移动的是自由电子，电子带负电，因此自由电子定向移动的方向与电流方向相反，故B错误；
C．电源是提供电能的装置，用电器是消耗电能的装置，将电能转化为其它形式的能，则电源的作用是给用电器提供电能，故C正确；
D．摩擦起电的实质是负电荷（电子）发生了转移，故D错误。
故选C。
6．A
【详解】
在给手机电池充电的过程中，电能转化为电池的化学能，手机电池消耗了电能，所以手机电池相当于用电器。
故选A。
7．D
【详解】
A．自由电荷只有定向移动才形成电流，故A错误；
B．与带正电的物体相互吸引的物体，可能带负电，也可能不带电，故B错误；
C．在电源外部，电流从电源正极经用电器流向负极，故C错误；
D．丝绸与玻璃摩擦后，丝绸由于得到了电子带负电，故D正确。
故选D。
8．D
【详解】
A．摩擦起电不是创造了电，而是电子从一个物体转移到另一个物体，摩擦起电的实质是电子的转移，故A错误；
B．正电荷定向移动的方向为电流的方向，电流的方向与负电荷定向移动的方向相反。橡胶棒带负电，橡胶棒与验电器接触瞬间，电子从橡胶棒流向验电器，电流方向从验电器流向橡胶棒，故B错误；
C．验电器的原理是同种电荷相互排斥，两个金属箔片张开，故C错误；
D．一开始橡胶棒上的电荷会通过人体转移到大地，老师戴上橡胶手套后，因为橡胶手套是绝缘体，可阻止电荷从橡胶棒导入人体，故D正确。
故选D。
9．C
【详解】
由实物图可知，电流从电源正极出发后，先通过开关、电流表，然后分成两条支路，一条流经灯L1回到电源负极，另一条流经L2再回到电源负极，所以该电路为并联电路，电流表测量干路中的电流，故C符合题意，ABD不符合题意。
故选C。
10．D
【详解】
行驶的汽车很容易和空气摩擦带上正电荷，当人手拉车门时就会发生“触电”现象，人手也带上了正电荷，所以人手失去电子，电子由人手流向车门，电子是负电荷，电流方向是正电荷定向移动的方向（负电荷定向移动的反方向），所以电流的方向为：车门到人手。故ABC错误，D正确。
故选D。
11．D
【详解】
A．验电器工作原理是同种电荷相互排斥。故A错误；
B．塑料碗不容易导电，因此是绝缘体，但可以带电。故B错误；
C．摩擦起电的实质是电子的从一个物体转移到另外一个物体，并没有创造电荷。故C错误；
D．电荷的定向移动形成电流，我们把正电荷流动的方向定义为电流的方向。故D正确。
故选D。
12．D
【详解】
A．丝绸与玻璃棒摩擦的过程中，玻璃棒失去电子而带正电，电子转移到丝绸，丝绸得到电子带负电，故A错误；
BC．丝绸摩擦过的玻璃棒带正电，该玻璃棒去接触验电器时，验电器上自由电子向玻璃棒转移，验电器会带正电，物理学中将正电荷定向移动的方向规定为电流方向，也就是负电荷定向移动的相反方向，故瞬时电流的方向是从玻璃棒到验电器，故BC错误；
D．箔片张开是由于验电器上的电子转移给了玻璃棒，使验电器两片金属箔带上同种电荷，同种电荷相互排斥的原因，D正确。
故选D。
13．由B到A
【详解】
A带负电是因为有多余的电子，用一根带有绝缘柄的金属棒把A、B连接起来，自由电子会由A到B发生定向移动，而自由电子的定向移动方向与电流方向相反，所以金属棒中的电流方向由B到A。
14． 短路 电流表或电源被烧坏
【详解】
[1]由某同学连接的电路可知，开关闭合后电流从电源的正极流出，经过开关、两灯泡的右接线柱之间的导线，再经过电流表直接回到电源的负极，并没有经过两个灯泡，电路将出现短路现象。
[2]由上述分析可知，电路短路后两个灯泡不亮，由于电路中 电流过大，将会烧坏灯泡，或烧坏电源。
15． a 没有
【详解】
[1]由题意可知，当开关S断开时，起爆器中将有电流通过，炸弹会被引爆，为了使引爆装置停止工作，应将起爆器与电源断开，故应剪断a处。
[2]由电路图可知，拆除前由于起爆器被短路，故起爆器上没有电流流过。
16． 负 A
【详解】
[1][2]由图示知，电路中，二极管与灯泡串联在电路中，灯泡发光，说明电路中的电流是由二极管的正极流向负极，即C流向A，那么电源的左边为负极。
17．见解析
【详解】
试题分析：（1）根据题意，小花摆动过程中发生的能量转化列举如下：
部 位 能量转化
1 太阳能电板 光能转化为电能
2 电动机 电能转化为机械能
3 导线发热 电能转化为内能
4 全部受到光照 光能转化为内能
5 叶片摆动 机械能转化内能
（2）①原因：电池装反_； 验证方法：拆开检查重装
②原因：灯泡坏了_；验证方法：更换新的．
考点：能量的转化 电路故障分析
18． 20
【详解】
[1]电流强度I的定义是“单位时间内通过导体横截面的电荷量”，即一定时间内通过导体横截面的电荷量与时间之比即为电流强度，所以电流强度I的公式为：I=．
[2]根据I=，如果导体中的电流为2安，那么10秒内通过导体横截面的电荷量为：
Q=It=2A×10s=20C．
[3]在t时间内电子移动的距离为：
L=vt，
导体的横截面积为S，t时间内通过导体某一横截面的电子数为：
N=nSL=nSvt．
[4]在时间t内，通过圆柱体底面的电荷量Q=nSvte，则在时间t内通过圆柱体的电流为：
I=== nSve．
[5]电流密度的定义为“通过导体单位横截面积的电流”，即通过导体横截面的电流I与导体横截面的面积S的比值即为电流密度，所以电流密度为：
J=== nve．
19． 灯泡坏了（灯丝断了） 电池没电 开关或其他部分电路接触不良
【详解】
（1）[1]用导线将电源、开关以及灯泡顺次连接起来，如图所示：
（2）①[2]灯丝断了，没有电流通过灯的灯丝，所以灯不亮。
②[3]电池没电，没有电流通过灯的灯丝，灯泡不能发光。
③[4]开关或其他部分电路接触不良，没有电流通过灯的灯丝，所以灯不亮。
20． 短路
【详解】
[1]闭合两个开关，电流会经导线、开关S回到电源的负极，会出现短路现象烧坏电源；
[2]电源的正极和灯泡L2左端的接线柱连接的导线去掉，将该导线连接到电源的正极和灯泡L2的右端，如下图所示：
21． 变为零 变小 变为零 内
【详解】
由短文可知，热电偶电路中产生回路的条件有两个：相互连接的金属丝的材料不同；相互连接的节点间存在温差；并且电路中电流的大小跟相互连接的两种金属丝的材料有关，跟节点间的温度差的大小有关，温度差越大，回路电流越大．
（1）①其它条件不变，只将铁丝换成铜丝，相互连接的金属丝的材料相同，则电路电流为零．
②其它条件不变，只将A处杯中的冰水混合物换为沸水，则AB两处的温差减小，电路电流变小．
③其它条件不变，移去酒精灯，将B放人另一杯冰水混合物中，稳定后，AB两点间温度相同，没有温差，则电路电流变为零．
（2）内能与温度有关，这样的热电偶实际上是一个电源，它的电能是由内能转化来的．
