人教版九年级全一册15.4电流的测量同步练习（含解析）

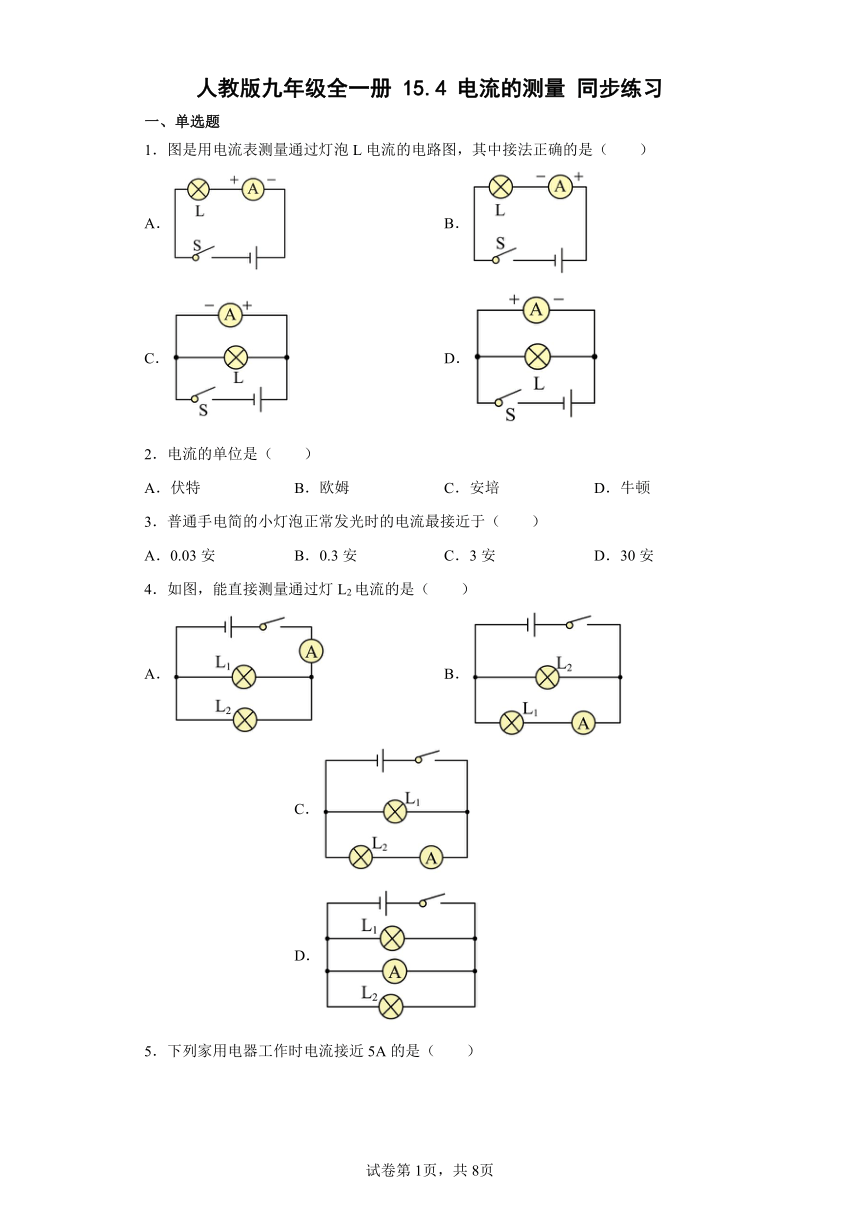

人教版九年级全一册 15.4 电流的测量 同步练习
一、单选题
1．图是用电流表测量通过灯泡L电流的电路图，其中接法正确的是（　　）
A． B．
C． D．
2．电流的单位是（　　）
A．伏特 B．欧姆 C．安培 D．牛顿
3．普通手电简的小灯泡正常发光时的电流最接近于（　　）
A．0.03安 B．0.3安 C．3安 D．30安
4．如图，能直接测量通过灯L2电流的是（　　）
A． B． C． D．

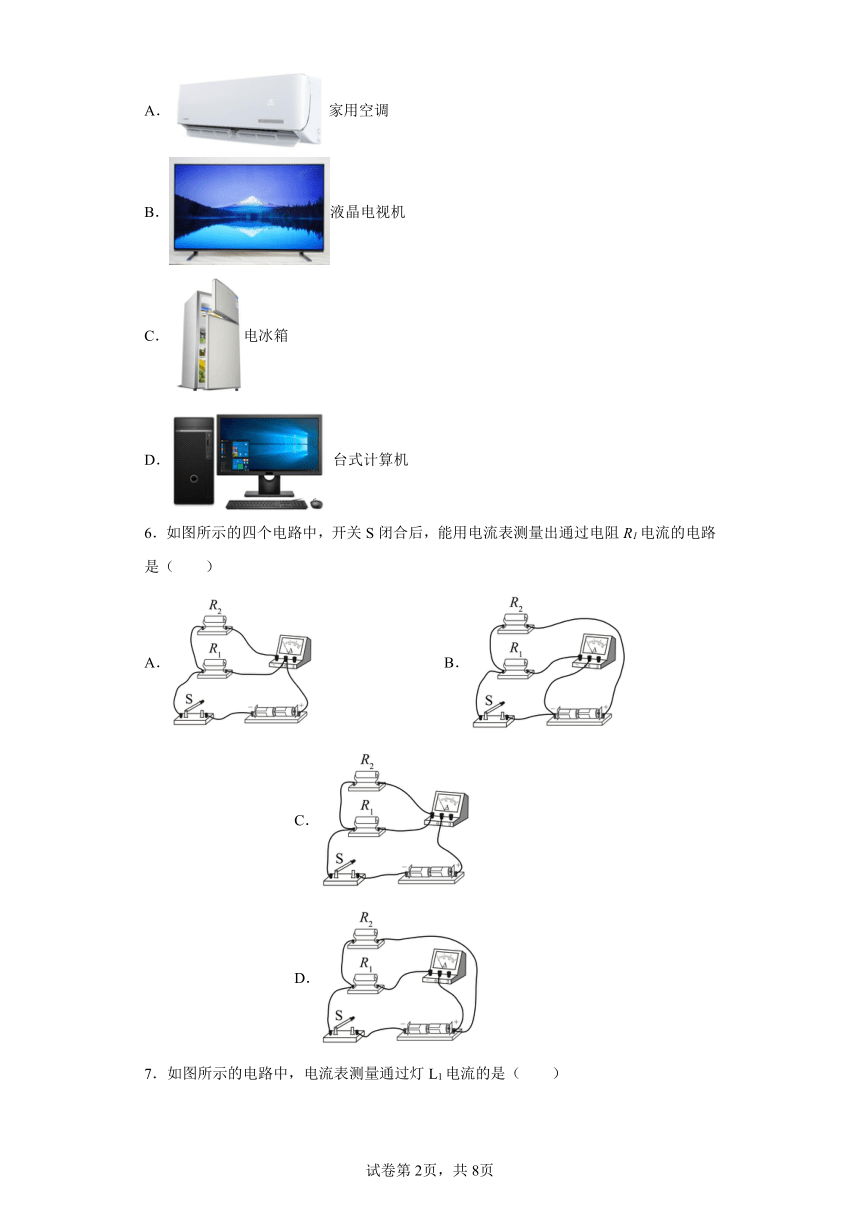

5．下列家用电器工作时电流接近5A的是（　　）
A．家用空调
B．液晶电视机
C．电冰箱
D．台式计算机
6．如图所示的四个电路中，开关S闭合后，能用电流表测量出通过电阻R1电流的电路是（　　）
A． B． C． D．

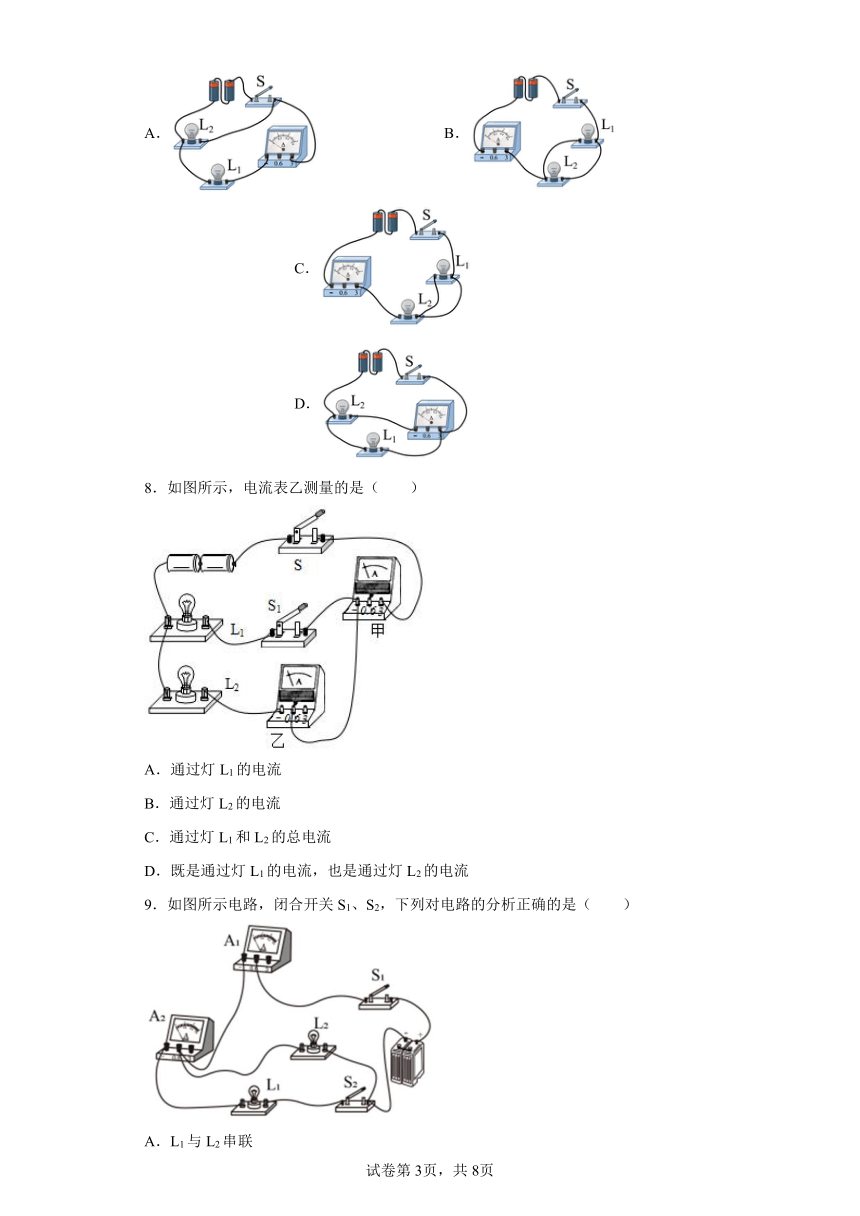

7．如图所示的电路中，电流表测量通过灯L1电流的是（　　）
A． B． C． D．
8．如图所示，电流表乙测量的是（　　）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L1和L2的总电流
D．既是通过灯L1的电流，也是通过灯L2的电流

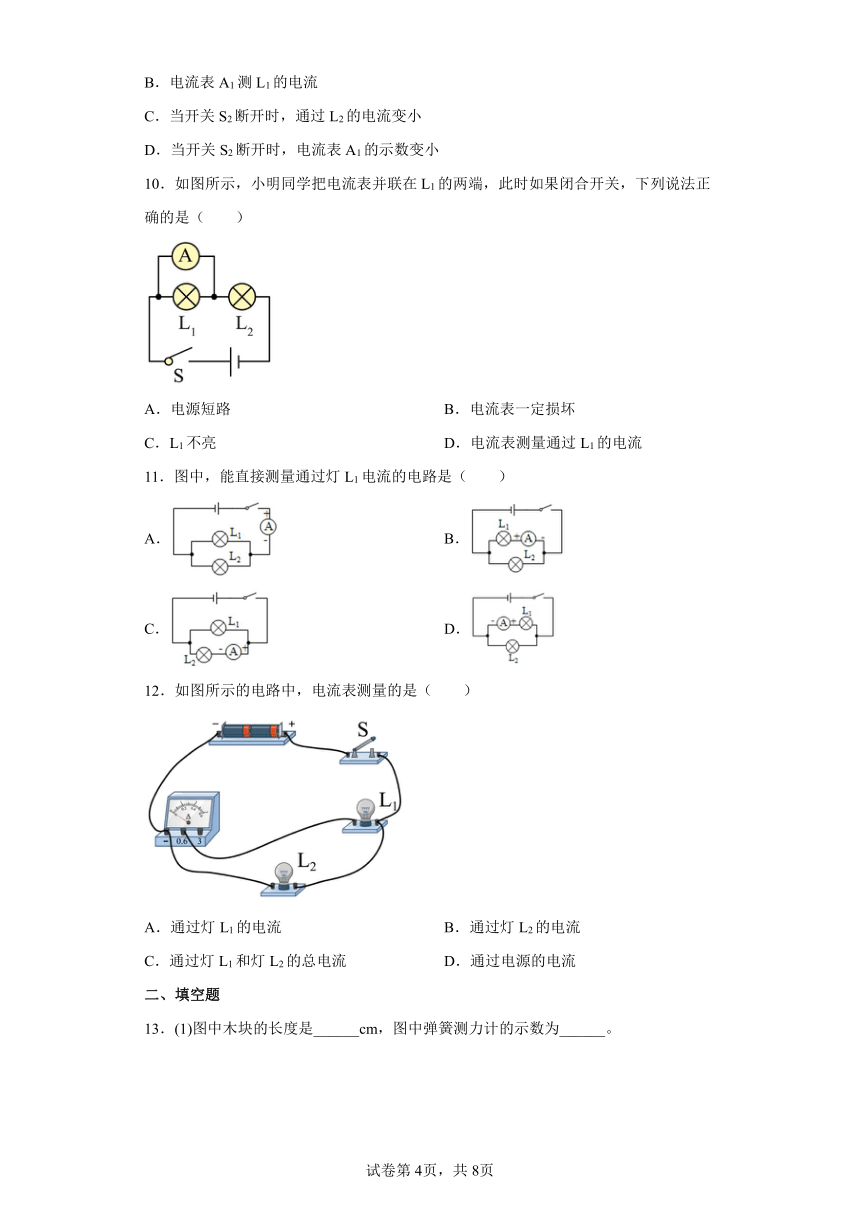

9．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，通过L2的电流变小
D．当开关S2断开时，电流表A1的示数变小
10．如图所示，小明同学把电流表并联在L1的两端，此时如果闭合开关，下列说法正确的是（　　）
A．电源短路 B．电流表一定损坏
C．L1不亮 D．电流表测量通过L1的电流
11．图中，能直接测量通过灯L1电流的电路是（　　）
A． B．
C． D．
12．如图所示的电路中，电流表测量的是（　　）
A．通过灯L1的电流 B．通过灯L2的电流
C．通过灯L1和灯L2的总电流 D．通过电源的电流
二、填空题

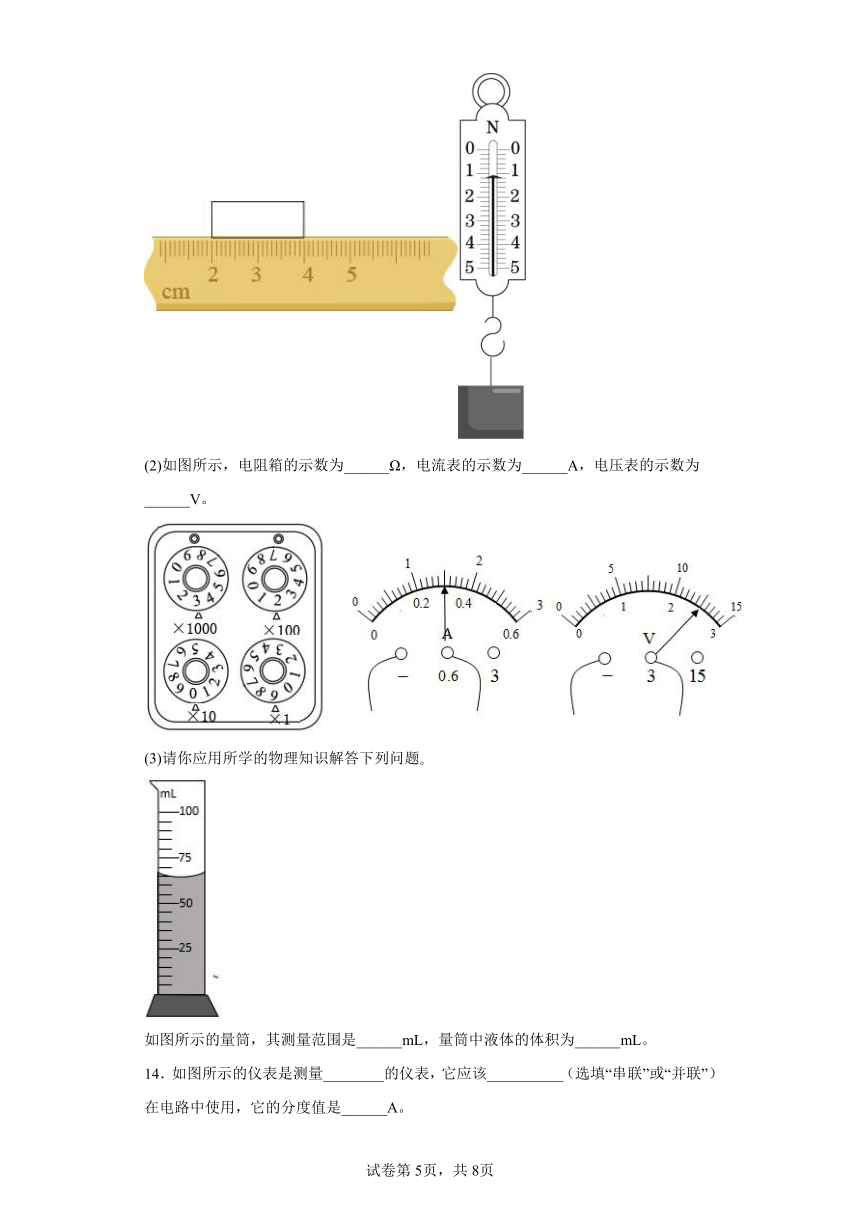

13．(1)图中木块的长度是______cm，图中弹簧测力计的示数为______。
(2)如图所示，电阻箱的示数为______Ω，电流表的示数为______A，电压表的示数为______V。
(3)请你应用所学的物理知识解答下列问题
如图所示的量筒，其测量范围是______mL，量筒中液体的体积为______mL。
14．如图所示的仪表是测量________的仪表，它应该__________（选填“串联”或“并联”）在电路中使用，它的分度值是______A。
15．如图所示，电流表的示数为______。
16．如图所示，将A、B两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开关S，发光二极管发光，电流表的数示为0.02A，则金属片 _____（选填“A”或“B”）是该“土豆电池”的正极。
三、综合题
17．会读电流表：
（1）明确电流表的量程即可以测量的________．
（2）确定电流表的________即确定电流表每一小格代表多少．用0～0.6A挡量程时．每一大格是0.2A，每一小格是________A．用0～3A时，每一大格是________A，每一小格是________ A．接通电路后，看看电流表偏转了多少个小格，从而确定电流表的读数．
18．两个小灯泡并联，已知通过L1所在支路电流为0.5A，通过干路电流为1.2A，要求：
（1）画出电路图．______
（2）求通过L2所在支路的电流．（画出等效电路图）_______
19．如图所示的电路图，在下列情况下，求：
（1）当S1闭合、S2和S3都断开时，电流表A1的示数为1 A，则电流表A2 的示数为多少，A3的示数为多少？
（2）当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5 A和1.5 A，求电流表A1的示数。
（3）若将S1、S2和S3同时闭合会发生什么现象？
20．如图所示的“负压病房”在抗击新冠肺炎疫情中发挥了重要作用。所谓“负压病房”是指病房内的气压低于病房外的气压，这样既能保证向室内提供新鲜空气，还能在特殊装置下实现将病房内被污染的空气通过专门通道排放到固定地方进行无害化处理，避免医护人员相互感染，为防控提供了最“硬核”的支撑。根据以上信息回答：
（1）从空气流通的角度分析，“负压病房”能有效阻断病毒传播到室外的原因是由于_______，所以室外新鲜空气可以流入室内，而室内被污染的空气不会流到室外；
（2）图中的该“负压设备”装置其内部且有一个复杂的电路结构，可用电流表______连接在电路中（选填“串联”或“并联”）测量其工作时的电流；
（3）下列实例中处于“负压”状态的有________。
A .正常工作时的吸尘器 B .正在漏气的气球
C .吸饮料过程中的吸管 D .高空飞行中漏气的飞机机舱
21．如图所示的电路图，在下列情况下求:
（1）当闭合、和都断开时，电流表的示数为，则电流表的示数为多少，的示数为多少？
（2）当和闭合、断开时，电流表和的示数分别为和，电流表的示数为多少？
（3）若将、和同时闭合，会发生什么现象？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
【详解】
A．电流表与灯泡串联，但正负接线柱接反，故A错误；
B．电流表与灯泡串联，正负接线柱接法正确，故B正确；
C．电流表与灯泡并联，会导致灯泡被短路，灯泡不亮，故C错误；
D．电流表与灯泡并联，会导致灯泡被短路且电流表正负接线柱接反，故D错误。
故选B。
2．C
【详解】
电流的单位是安培，伏特是电压的单位，欧姆是电阻的单位，牛顿是力的单位。
故选C。
3．B
【详解】
普通手电筒中小灯泡，额定电压一般为2.5V或3.8V，正常发光时的电流约为零点几安，所以最接近0.3A，故B符合题意，ACD不符合题意。
故选B。
4．C
【详解】
A．电流表测量干路电流，故A不符合题意；
B．电流表测量灯泡L1的电流，故B不符合题意；
C．电流表与灯泡L2串联，故测量灯泡L2的电流，故C符合题意；
D．电流表直接串联在电源两端，造成了电源短路，故D不符合题意。
故选C。
5．A
【详解】
A.家用空调的工作电流约5A，故A符合题意；
B.液晶电视机的工作电流约0.5A，故B不符合题意；
C.电冰箱的工作电流约1A，故C不符合题意；
D.台式计算机的工作电流约0.5A，故D不符合题意。
故选A。
6．D
【详解】
A．要想用电流表测量出通过电阻R1电流，需要将电流表与电阻R1串联。图中电流表与R2串联，故A不符合题意；
B．电流表使用时，电流应从正接线柱流入，从负接线柱流出。图中正接线柱与电源负极相连，电流没有从正接线柱流入，故B不符合题意；
C．图中电流表没有与电阻R1串联，此时电流表接入电路的位置测量的是干路电流，即通过电阻R1、电阻R2的电流的和，故C不符合题意；
D．图中电流表与电阻R1串联，并且电流从电流表的正接线柱流入，从负接线柱流出，故D符合题意。
故选D。
7．A
【详解】
A．图中两个灯泡并联，电流表和灯泡L1在一条支路，电流表测量通过灯L1电流，故A符合题意；
B．图中两个灯泡并联，电流表在干路中，电流表测量干路中的电流，故B不符合题意；
C．图中灯泡L1被短路，灯泡L2和电流表串联，电流表测量通过灯L2电流，故C不符合题意；
D．图中两个灯泡并联，电流表和灯泡L2在一条支路，电流表测量通过灯L2电流，故D不符合题意。
故选A。
8．B
【详解】
由图可知，两灯并联，电流表甲在干路中，测通过干路的电流，电流表乙与灯L2串联在支路中，电流表乙测量通过灯L2的电流。故ACD不符合题意，B符合题意。
故选B。
9．D
【详解】
A．A2、L1、S2三个元件在同一支路上，L2单独在一个支路上，所以是并联电路，故A错误；
B．A1在干路上，所以A1是测L1、L2电流之和，故B错误；
C．当开关S2断开时，L2所在支路正常工作，电流不变，故C错误；
D．当开关S2断开时，L1所在支路断路，电流变为0，而L2所在支路电流不受影响，所以干路电流变小，A1测干路电流，因此电流表A1的示数变小，故D正确。
故选D。
10．C
【详解】
由图可知，L1与L2串联，电流表与L1并联，因电流表在电路相当于导线，所以电流表把灯L1短路，则灯L1不亮，这时电路中还有灯泡L2连入，不会引起电源短路和损坏电流表，电流表测量的是流过L2的电流。
故选A。
11．D
【详解】
A．图中电流表在干路上，电流表测干路电流，故A不符合题意；
B．图中电流表与L1串联，但电流表的正负接线柱接反了，不能测L1的电流，故B不符合题意；
C．图中两灯泡并联，电流表与L2串联，电流表测L2支路的电流，不能直接测量通过灯L1的电流，故C不符合题意；
D．图中电流表与L1串联，电流表的正负接线柱正确，能直接测量通过灯L1的电流，故D符合题意。
故选D。
12．A
【详解】
电流表的电阻很小，在电路中把电流表看成导线，由电路图可以判断灯L1和灯L2是并联的，电流表在灯L1的支路上，电流表和灯L1串联，所以电流表测量灯L1的电流。故A符合题意，BCD不符合题意。
故选A。
13． 2.00 1.2 3209 0.3 2.5 0~100 65
【详解】
(1)[1]刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm；物体左侧与2.00cm对齐，右侧与4.00cm对齐，所以物体的长度为
L=4.00cm-2.00cm=2.00cm
[2]弹簧测力计量程为5N，分度值为0.2N，指针正好指在1.2N的位置上，故弹簧测力计的示数为1.2N。
(2)[3]如图电阻箱的示数是
[4]图中电流表量程是，分度值是0.02A，指针摆动了15个格，示数是0.3A。
[5]图中电压表量程是，分度值是0.1V，指针摆动了25个格，示数是2.5V。
(3)[6][7]图中量筒的测量范围是，一个大格表示25mL，里面有5个小格，一个小格表示5mL，即分度值为5mL，因此液体的体积为65mL。
14． 电流 串联 40
【详解】
[1][2]图中表盘上标示的物理量的单位是kA，则该仪表为电流表，是用来测量电流的仪表；使用时应串联连接在电路中。
[3]由图可知，0～0.4kA之间有10个格，则每一个格的示数为
=40A
即分度值为40A。
15．0.34
【详解】
由图可知：电流表的量程应0～0.6A，分度值为0.02A，所以电流表的示数为0.34A。
16．B
【详解】
[1]闭合开关S，电流表示数为0.02A，因为电流从电流表正接线柱流入、从负接线柱流出，所以电流是从B极流出，而在电源外部，电流从电源正极流出，经用电器流回负极，所以B为电源正极。
17． 电流范围 分度值 0.02 1 0.1
【详解】
（1）明确电流表的量程即可以测量的电流范围；（2）确定电流表的分度值即确定电流表每一小格代表多少，用0～0.6A挡量程时，每一大格是0.2A，每一小格是0.02A；用0～3A时，每一大格是1A，每一小格是0.1A；
点睛：电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数即分度值，最后根据指针的位置读数即可．
18． 见解析 0.7A
【详解】
解：（1）由题意可知，两灯泡并联，然后与开关、电源串联组成电路，如下图所示：
（2）因并联电路中干路电流等于各支路电流之和，
所以，通过L2所在支路的电流：
I2=I﹣I1=1.2A﹣0.5A=0.7A．
答：（1）如上图所示；（2）通过L2所在支路的电流为0.7A．
19．(1) 1A；0A；(2) 3A；(3)发生电源短路现象。
【详解】
(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联连接，等效电路图如下：
根据电路图可知，电流表A1和A2的都测量电路电流，而串联电路处处电流相等，故电流表A1和A2的示数相等，都等于1A；电流表A3处于断路状态，因此示数为0A；
(2)当S2和S3闭合、S1断开时等效电路图如图所示：
因为并联电路中，干路电流等于各支路电流之和，所以当S2和S3闭合、S1断开时，电流表A1的示数：
；
(3)当S1、S2和S3同时闭合时，电流从电源正极开始，直接从S1、S3回到电源负极，故发生电源短路，电源将被烧坏。
答：(1)电流表A2和A3的示数各1A和0A；
(2)电流表A1的示数为3A；
(3) 若将S1、S2和S3同时闭合会发生电源短路现象。
20． 病房内气压低于室外气压 串联 AC
【详解】
（1）[1]根据题意知，所谓“负压病房”是指病房内的气压低于病房外的气压，这样既能保证向室内提供新鲜空气，还能在特殊装置下实现将病房内被污染的空气通过专门通道排放到固定地方进行无害化处理。
（2）[2]电流表与待测电路串联。该“负压设备”装置其内部且有一个复杂的电路结构，可用电流表串联连接在电路中测量其工作时的电流。
（3）[3]A．正常工作时的吸尘器，吸尘器扇叶周围气体流速大，压强小，即吸尘器扇叶周围的气压小于大气压，处于“负压”状态，故A符合题意；
B．漏气的气球内的气压大于大气压，不处于“负压”状态，故B不符合题意；
C．用吸管从瓶子中吸饮料，当吸气时，吸管中的气压减小，小于外界的大气压，饮料在大气压的作用下进入嘴里，故C符合题意；
D．高空飞行中的飞机机舱外气体流速大、压强小，小于机舱内的气压，故D不符合题意。
故选AC。
21．（l）1A ；0 （2）3A （3）会发生电源短路现象
【详解】
(1)当闭合、和都断开时，与组成串联电路，电流表与均测电路电流；因串联电路电流处处相等，所以
，
即的示数也为．而断路，因此示数为，等效电路图如图所示：
(2)当和闭合、断开时，与并联，测的电流'，测的电流'，测干路电流因并联电路中干路电流等于各支路电流之和，所以电流表的示数
，
等效电路图如图所示：
(3)如果将、和同时闭合，电源两极直接相连，造成电源短路，会损坏电源．
答：(1)当闭合、和都断开时，电流表的示数为，则电流表的示数为1A，的示数为0；
(2)当和闭合、断开时，电流表和的示数分别为和，电流表的示数为3A；
(3)如果将、和同时闭合，会造成电源短路．
