人教版九年级全一册第十九章生活用电单元练习（含解析）

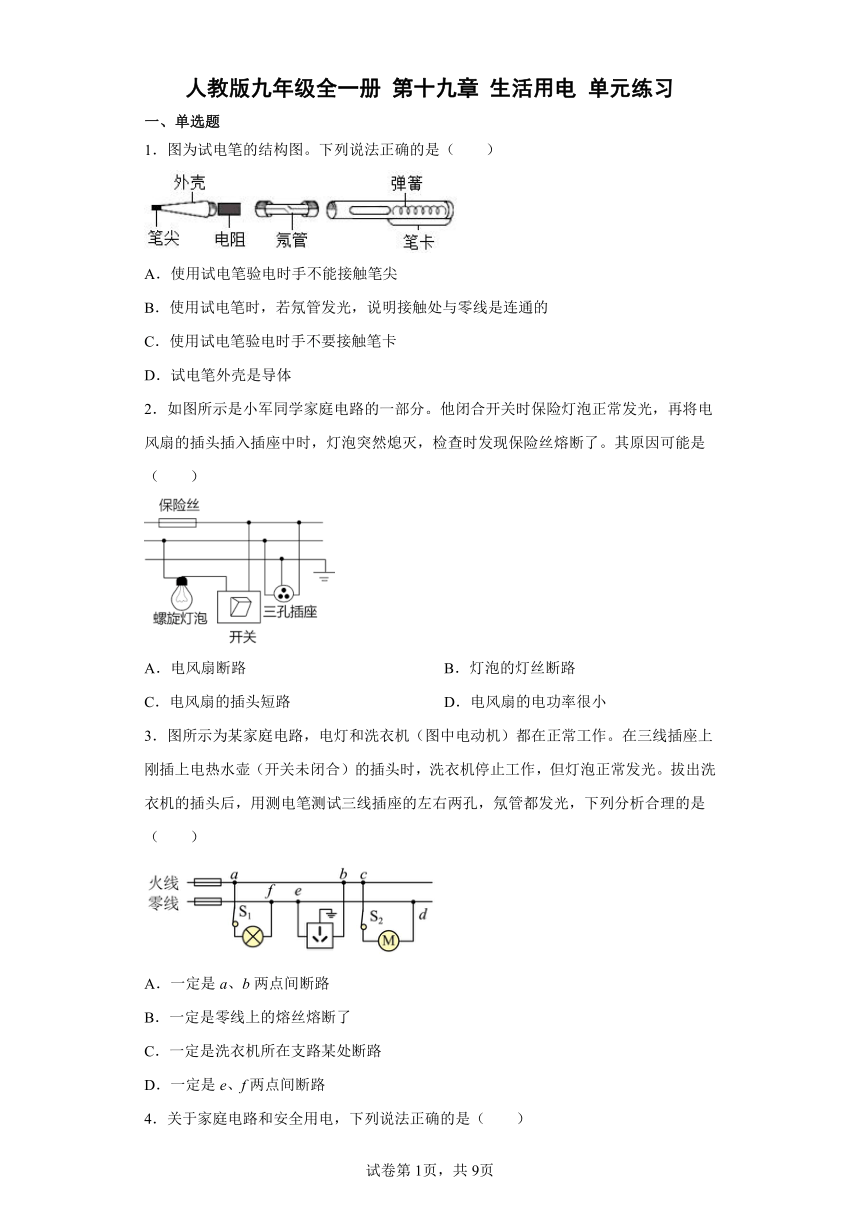

人教版九年级全一册 第十九章 生活用电 单元练习
一、单选题
1．图为试电笔的结构图。下列说法正确的是（　　）
A．使用试电笔验电时手不能接触笔尖
B．使用试电笔时，若氖管发光，说明接触处与零线是连通的
C．使用试电笔验电时手不要接触笔卡
D．试电笔外壳是导体
2．如图所示是小军同学家庭电路的一部分。他闭合开关时保险灯泡正常发光，再将电风扇的插头插入插座中时，灯泡突然熄灭，检查时发现保险丝熔断了。其原因可能是（　　）
A．电风扇断路 B．灯泡的灯丝断路
C．电风扇的插头短路 D．电风扇的电功率很小
3．图所示为某家庭电路，电灯和洗衣机（图中电动机）都在正常工作。在三线插座上刚插上电热水壶（开关未闭合）的插头时，洗衣机停止工作，但灯泡正常发光。拔出洗衣机的插头后，用测电笔测试三线插座的左右两孔，氖管都发光，下列分析合理的是（　　）
A．一定是a、b两点间断路
B．一定是零线上的熔丝熔断了
C．一定是洗衣机所在支路某处断路
D．一定是e、f两点间断路
4．关于家庭电路和安全用电，下列说法正确的是（　　）

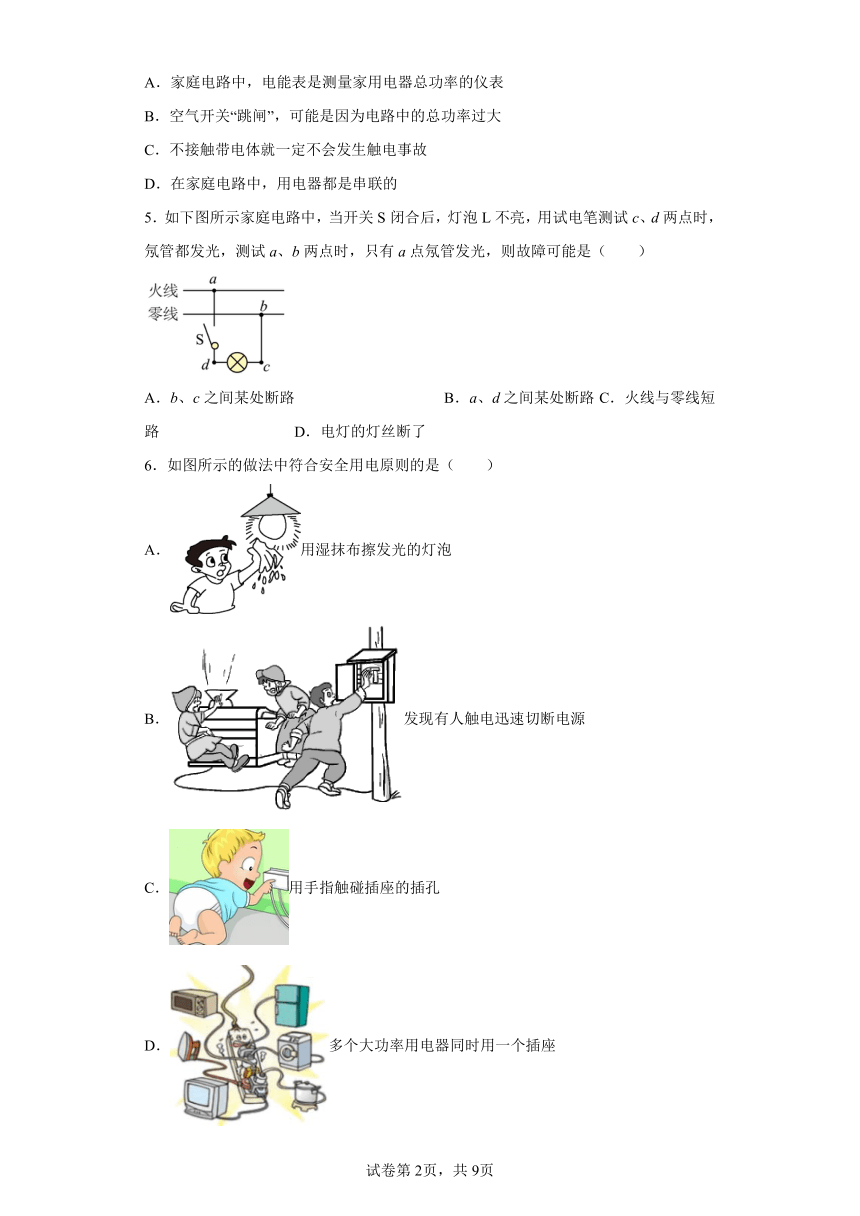

A．家庭电路中，电能表是测量家用电器总功率的仪表
B．空气开关“跳闸”，可能是因为电路中的总功率过大
C．不接触带电体就一定不会发生触电事故
D．在家庭电路中，用电器都是串联的
5．如下图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是（　　）
A．b、c之间某处断路 B．a、d之间某处断路 C．火线与零线短路 D．电灯的灯丝断了
6．如图所示的做法中符合安全用电原则的是（　　）
A．用湿抹布擦发光的灯泡
B．发现有人触电迅速切断电源
C．用手指触碰插座的插孔
D．多个大功率用电器同时用一个插座

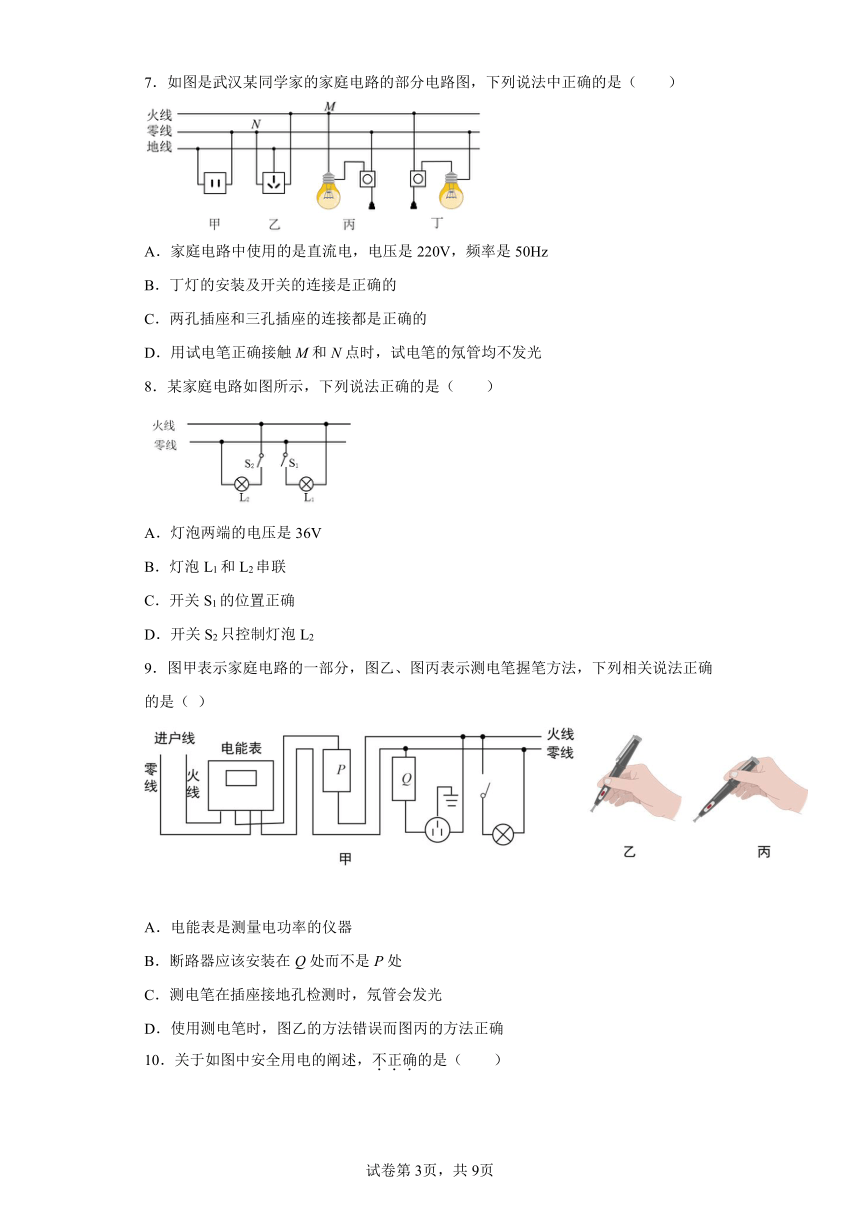

7．如图是武汉某同学家的家庭电路的部分电路图，下列说法中正确的是（　　）
A．家庭电路中使用的是直流电，电压是220V，频率是50Hz
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
8．某家庭电路如图所示，下列说法正确的是（　　）
A．灯泡两端的电压是36V
B．灯泡L1和L2串联
C．开关S1的位置正确
D．开关S2只控制灯泡L2
9．图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是（ ）
A．电能表是测量电功率的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在插座接地孔检测时，氖管会发光
D．使用测电笔时，图乙的方法错误而图丙的方法正确

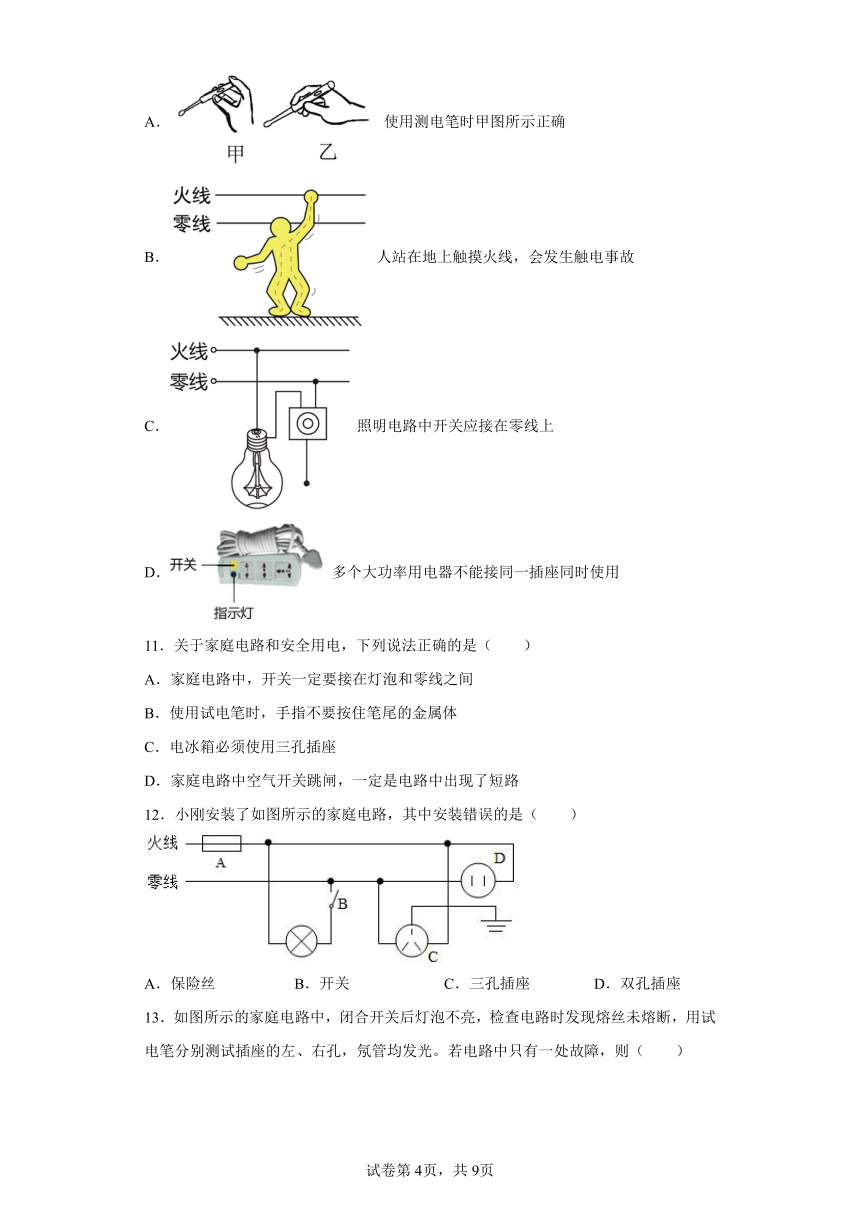

10．关于如图中安全用电的阐述，不正确的是（　　）
A． 使用测电笔时甲图所示正确
B． 人站在地上触摸火线，会发生触电事故
C． 照明电路中开关应接在零线上
D． 多个大功率用电器不能接同一插座同时使用
11．关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中，开关一定要接在灯泡和零线之间
B．使用试电笔时，手指不要按住笔尾的金属体
C．电冰箱必须使用三孔插座
D．家庭电路中空气开关跳闸，一定是电路中出现了短路
12．小刚安装了如图所示的家庭电路，其中安装错误的是（　　）
A．保险丝 B．开关 C．三孔插座 D．双孔插座

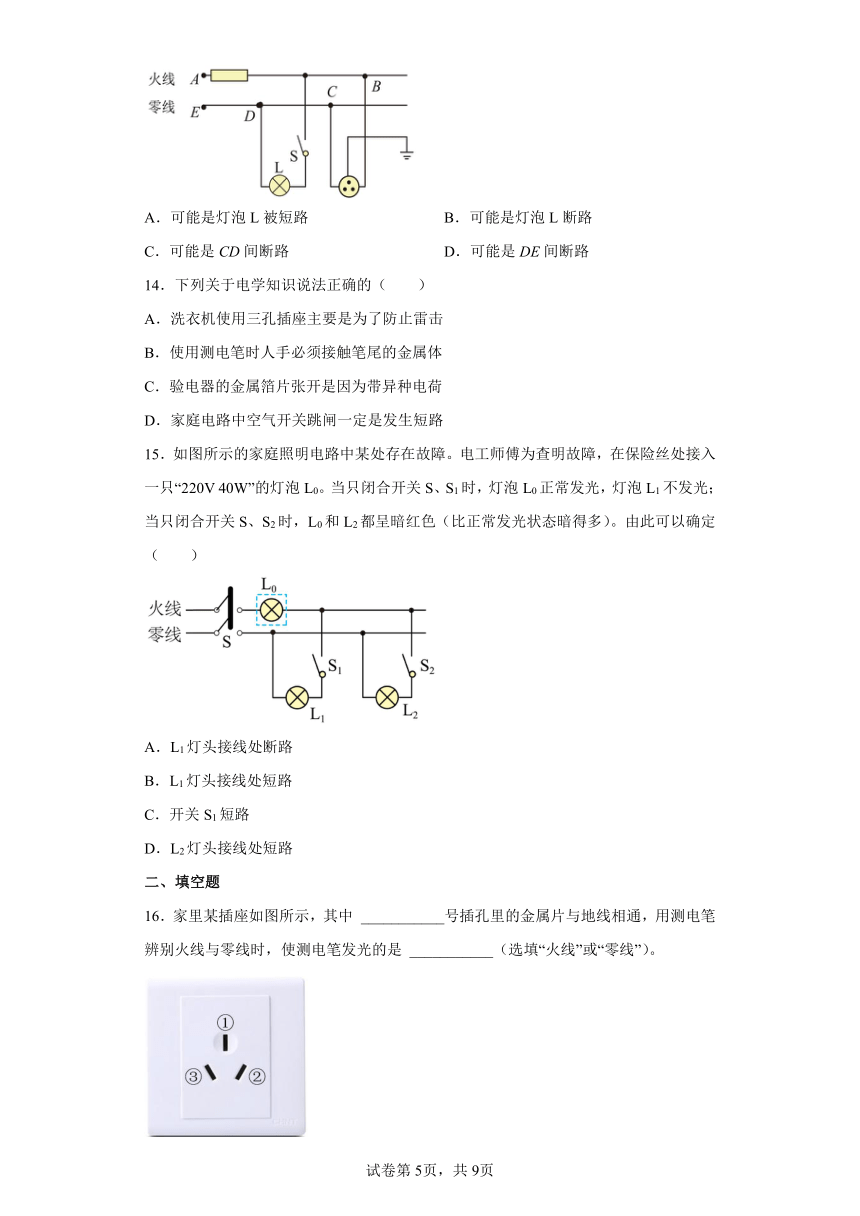

13．如图所示的家庭电路中，闭合开关后灯泡不亮，检查电路时发现熔丝未熔断，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）
A．可能是灯泡L被短路 B．可能是灯泡L断路
C．可能是CD间断路 D．可能是DE间断路
14．下列关于电学知识说法正确的（　　）
A．洗衣机使用三孔插座主要是为了防止雷击
B．使用测电笔时人手必须接触笔尾的金属体
C．验电器的金属箔片张开是因为带异种电荷
D．家庭电路中空气开关跳闸一定是发生短路
15．如图所示的家庭照明电路中某处存在故障。电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0。当只闭合开关S、S1时，灯泡L0正常发光，灯泡L1不发光；当只闭合开关S、S2时，L0和L2都呈暗红色（比正常发光状态暗得多）。由此可以确定（　　）
A．L1灯头接线处断路
B．L1灯头接线处短路
C．开关S1短路
D．L2灯头接线处短路
二、填空题
16．家里某插座如图所示，其中 ___________号插孔里的金属片与地线相通，用测电笔辨别火线与零线时，使测电笔发光的是 ___________（选填“火线”或“零线”）。
17．家庭电路中，同时工作的电器越多，总电阻越______；当家中同时使用的用电器的总功率过大时，家庭电路中的______（选填“漏电保护器”或“空气开关”）会自动断开，切断电路。
18．如图所示，正确使用测电笔的方法是图_____；若氖管发光，笔尖接触的是______线。
19．大量事实表明不高于______V的电压才是安全电压；如图所示中正确使用试电笔的是______图。
20．如图所示是笔记本电脑的三脚插头，该三脚插头的脚______（选填“A”，“B”或“C”）接触火线。
三、综合题
21．熔丝的规格常用额定电流来表示，选用熔丝时，应使它的额定电流等于或略大于电路中的最大工作电流，下表所列的是常用的铅锑合金熔丝的规格
直径mm 额定电流A 熔断电流A 直径mm 额定电流A 熔断电流A
0.28 1 2 0.71 3 6
0.32 1.1 2.2 0.81 3.75 7.5
0.35 1.25 2.5 0.98 5 10
0.36 1.35 2.7 1.02 6 12
0.40 1.5 3 1.25 7.5 15
0.46 1.85 3.7 1.51 10 20
0.52 2 4 1.67 11 22
0.54 2.25 4.5 1.75 12.5 25
0.60 2.5 5 1.98 15 30
(1)由表中的数据你能得到哪些有关熔丝的知识？（写出两条即可）
①___________________________________
②______________________________．
（2）小明家有一台电视机，工作电流为200mA，一台洗衣机，工作电流为1A，两盏照明灯，工作电流分别为350mA 和250mA，且这两盏灯并联，请你帮助小明在上表中选取合适的熔丝装在家庭电路的干路中
①写出所选熔丝的规格__________________；
②通过计算说明理由：________________
22．案例分析：
案例一：2009年7月5日，《渤海早报》数字报：
大港一学院女生宿舍失火 无人伤亡．经消防部门现场勘察结果初步认定，起火点为317房间2号床铺下铺，起火原因引起．初步断定为电线接线板老化过载造成起火．
案例二：2005年06月21日《新民晚报》刊登一篇追踪报道：
汕头“6·10”火灾追踪 电线短路故障导致火灾
据新华社汕头6月20日电 记者从广东汕头“6·10”特别重大火灾事故调查组获悉，汕头“6·10”特别重大火灾事故的直接原因是电线短路故障引起的．
今年6月10日发生在汕头市潮南区峡山镇华南宾馆的特别重大火灾事故，造成31人死亡，21人受伤．火灾的直接原因是华南宾馆二层南区金陵包厢门前吊顶上部电线短路故障引燃周围可燃物，引发特别重大火灾事故．
案例三：2004年7月7日新华网消息：
广西桂林发生一起高压触电事故
7月7日，广西桂林市一钻井队在竖立地质钻探井架时不慎碰触空中的高压输电线路，造成两个民工当场被电击身亡、另两个民工受重伤．
(1)各种用电事故的原因归结起来有三种情况：
一是________；二是________； 三是________
(2)怎样用电才安全 ________？
23．一个房间要安装两盏“220V 50W”的灯泡和一个插座，要求开关只控制两盏灯且每盏灯都能正常发光。
(1)请按以上要求将图中元件用笔画线代替导线连接起来 ______ ；
(2)图中A、B两个方框位置接空气开关和电能表，那么在方框位置安装空气开关的是 ______ （选填“A”或“B”）
(3)当打开房间空调时，空气开关“跳闸”，出现这种现象的原因可能是 ______ 。
24．如图是空调的三脚插头与三孔插座，请应用物理知识回答下列问题
（1）三脚插头中较长的脚E与空调的________相连，对应的E孔与________相连。
（2）三脚插头上的E脚比其它两脚要长一些，这样设计有什么好处__________？
（3）针对日常生活中浪费电能的现象及用电习惯，请你说出一种节约电能的方法__________。
25．电冰箱是我们普遍使用的家用电器。
（1）普通家用电冰箱的电源使用的是_________（选填“直流电”或“交流电”）；它与其它家用电器应_____联；为了使用的安全，应使用___孔的插座。
（2）某电冰箱的铭牌上标有“220V，120W”字样，当压缩机正常工作时，此冰箱正常工作6h消耗的电能为____度。
（3）为了节约用电，热的食物放入电冰箱之前应将其自然冷却到___________。如果在密闭绝热的房间里长时间打开正常工作的电冰箱门，房间的温度会________（选填“升高”“降低”或“不变”）。
26．（1）图甲所示是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光。插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。请在图乙中画出开关、插孔、指示灯和指示灯的保护电阻的连接方式，并把插线板与电源线接通______。若指示灯规格为“2V，20mA”，则指示灯的保护电阻为______Ω时指示灯才能正常发光；
（2）甲、乙两地相距60km，在甲、乙两地之间沿直线铺设了两条地下电缆。已知每条地下电缆每千米的电阻为0.2Ω，现地下电缆在某处由于绝缘层老化而发生了漏电，设漏电电阻为Rx。为了确定漏电位置，检修员在甲、乙两地用电压表、电流表和电源各进行了一次检测。在甲地进行第一次检测时，如图所示连接电路，闭合开关S，电压表示数为6.0V，电流表示数为0.5A，用同样的方法在乙地进行第二次检测时，电压表示数为6.0V，电流表示数为0.3A。则：
（a）第一次与第二次检测的电源输出功率之比为______；
（b）漏电电阻Rx的阻值为______Ω；
（c）漏电位置到甲地的距离为______km。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．A
【详解】
ABC．使用试电笔时，手不要接触试电笔前端的金属笔尖，必须接触试电笔的金属卡，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，故A正确，BC错误；
D．为保证安全，试电笔的外壳需用绝缘材料制作，故D错误。
故选A。
2．C
【详解】
家庭电路中的保险丝熔断的原因有两个：一是用电器总功率过大，二是发生短路。生活常识可知，电风扇的功率并不大，因此造成保险丝熔断的原因是发生短路，故C符合题意，ABD不符合题意。
故选C。
3．D
【详解】
A．若a、b两点间断路，没有电流经过三孔插座，三孔插座的左右两个孔都不能使氖管发光，故A不符合题意；
B．若零线上的熔丝熔断了，电流不是通路，灯泡也不会发光，故B不符合题意；
C．若洗衣机所在支路某处断路，则三孔插座中，当试电笔插在左边接零线的孔，氖管不会发光，故C不符合题意；
D．若e、f两点间断路，灯泡所在的支路是通的，故灯泡发光，e、f两点间断路，电流无法回到零线，但是当试电笔接触左边接零线的孔时，是发光的，洗衣机所在的电路也无法构成通路，故洗衣机也不工作，故D符合题意。
故选D。
4．B
【详解】
A．电能表是测量家庭电路中用电器消耗电能的仪表，故A错误；
B．电路中的电流过大使空气开关“跳闸”，原因可能是短路也可能是用电器的总功率过大，故B正确；
C．人体触电不一定直接接触带电体，也可能是间接接触其他带电体或靠近了高压带电体，这些都可以造成触电，故C错误；
D．在家庭电路中，用电器工作时互不影响，都是并联的，故D错误。
故选B。
5．A
【详解】
ABD．如图，当开关S闭合后，灯泡L不亮，用试电笔测试c、d两点时，氖管都发光，说明c、d都与火线相连通，即c点、d点到火线间没有断路。测试a、b两点时，只有a点氖管发光，则b点氖管不发光，说明b点没有与火线相连通，所以b、c之间某处断路。故A符合题意，BD不符合题意；
C．若火线与零线短路，则保险丝熔断或空气开关跳闸，整个电路断开，用测电笔测试各个点时，氖管都不发光，故C错误。
故选A。
6．B
【详解】
A．用湿抹布擦发光的灯泡，水可以导电，有可能会造成触电事故，故A不符合题意；
B．发现有人触电时，应该立即切断电源，可防止救人时引发新的触电事故，故B符合题意；
C．安全用电要求不接触低压带电体，不靠近高压带电体，故C不符合题意；
D．一个插线板供多个大功率用电器同时工作，易造成干路电流过大而发生过载，故D不符合题意。
故选B。
7．B
【详解】
A．我国家庭电路中使用的是交流电，火线与零线之间的电压是220V，频率是50Hz，故A错误；
B．为了防止断开开关，用电器仍然带电，开关应串联在灯泡与火线之间，丁灯的安装时开关连接火线上，故B正确；
C．三孔插座的连接要求左孔接零线，右孔接火线，三孔接地线，图中三孔插座连接是正确的，两孔插座要求左孔接零线，右孔接火线，而图中是左孔接地线，右孔接零线，连接有误，故C错误；
D．用试电笔正确接触火线时，氖管可以发光，零线时不发光，图中M点为火线，氖管可以发光，N点为零线，试电笔的氖管不发光，故D错误。
故选B。
8．D
【详解】
A．家庭电路中零线和火线之间的电压是220V，所以灯泡两端的电压是220V，故A错误；
B．图中有两条支路，两个灯泡分别在两条支路上，灯泡L1和L2并联，故B错误；
C．开关接在火线和用电器之间，图中开关S1接在零线上，它的位置错误，故C错误；
D．开关S2和灯泡L2串联，开关S2控制灯泡L2，故D正确。
故选D。
9．D
【详解】
A．电能表是测量电能的仪器，故A错误；
B．断路器应该安装在P处而不是Q处，故B错误；
C．测电笔在插座接火线孔检测时， 氖管会发光，故C错误；
D．使用测电笔时，图乙的方法错误，图丙的方法正确，故D正确。
故选D。
10．C
【详解】
A．用测电笔辨别火线和零线时，手要接触笔尾金属体，不能接触笔尖金属体，则在如图的两种使用方法中，正确的是甲，故A正确，不符合题意；
B．人站在地上，触摸火线，会有电流通过人体，会发生触电事故，故B正确，不符合题意；
C．连接电路时，开关应该接在火线和用电器之间，这样开关断开后用电器上就没有电压了，可以防止触电事故的发生，故C错误，符合题意；
D．多个大功率用电器同时使用一个插座时，通过插座的总电流过大，容易发生火灾，故D正确，不符合题意。
故选C。
11．C
【详解】
A．家庭电路中，为了用电安全，控制灯泡的开关必须接在火线和灯泡之间，断开开关时使灯泡与火线断开，故A错误；
B．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，当接触火线时，电流经由试电笔、人体形成回路，使氖管发光，从而辨别火线和零线，故B错误；
C．为了用电安全，防止电冰箱漏电对人体造成伤害，使用电冰箱时要接地，因此电冰箱必须使用三孔插座，故C正确；
D．家庭电路中空气开关跳闸，可能是电路中出现了短路，也可能是同时工作的用电器过多导致过载，故D错误。
故选C。
12．B
【详解】
A．保险丝必须接在火线上，故A正确，不符合题意；
B．开关要接在火线和灯泡之间。故B错误，符合题意；
C．三孔插座的上孔接地线，左孔接零线，右孔接火线，故C正确，不符合题意；
D．双控插座的左孔接零线，右孔接火线，故D正确，不符合题意。
故选B。
13．D
【详解】
A．灯泡L被短路，则电路中的电流过大，保险丝会熔断，故A不符合题意；
B．灯泡L断路，则三孔插座的左孔与零线相连，用试电笔测试氖管不发光，故B不符合题意；
CD．熔丝未熔断，说明该电路中出现了断路现象，用试电笔分别测试插座的左、右孔，氖管均发光，这说明插座左、右孔均与火线接通；闭合开关，D点通过开关、灯泡与火线接通，若CD间断路，则插座左孔无法与火线接通，氖管不发光；若 DE间断路，插座左孔通过C点与火线接通，氖管发光；故D符合题意，C不符合题意。
故选D。
14．B
【详解】
A．洗衣机使用三孔插座，主要是为了防止洗衣机漏电导致外壳带电而引起触电，故A错误；
B．使用测电笔时，人手必须接触笔尾的金属体，使火线、测电笔、人体、大地构成回路，有微弱电流通过测电笔氖管，氖管才能发光。故B正确；
C．验电器的金属箔片张开，是因为两片金属箔片带同种电荷而相互排斥，故C错误；
D．家庭电路中空气开关跳闸，说明电路中电流过大，引起家庭电路中电流过大的原因可能是发生短路，也可能是接入电路的用电器总功率过大，故D错误。
故选B。
15．B
【详解】
当只闭合开关S、S1时，灯泡L0正常发光，说明灯泡L0的两端接在了火线、零线上，即没有与其他用电器串联，且有电流通过，因为灯泡L1不发光，说明灯泡L1被短路。当只闭合开关S、S2时，L0和L2都呈暗红色（比正常发光状态暗得多），说明L0和L2两用电器两端的电压均未达到额定电压，因此L0和L2串联接入电路，各自两端的电压均低于220V，所以L2是正常的。故ACD不符合题意，B符合题意。
故选B。
16． ① 火线
【详解】
[1][2]三孔插座接线遵循“左零右火上接地”的原则，因此①接零线；由于②接火线，则使测电笔发光的是②。
17． 小 空气开关
【详解】
[1]在家庭电路中，各用电器是并联的，并联电路电阻越并越小，因此家庭电路中同时工作的家用电器越多，电路的总电阻就越小。
[2]电路中同时使用的用电器总功率过大时，由P=UI可知会使电路电流过大，空气开关能自动断开，起到保险的作用。
18． 甲 火
【详解】
[1]使用测电笔时，手要与测电笔尾部的金属体接触，不能与笔尖的金属体接触，图甲中手与测电笔尾部的金属体接触，正确；图乙，手没有与测电笔尾部的金属体接触，不正确。
[2]使用测电笔辨别火线与零线时，使测电笔氖管发光的是火线，不发光的是零线。
19． 36 甲
【详解】
[1]对于人体来说，电压越高越危险，对人体的安全的电压是不高于36V。
[2]试电笔使用中手要接触尾部的金属体，这样可以在火线与大地之间形成回路，试电笔的氖泡才能发光，故甲的使用方法是正确的，切不可用手接触笔尖的金属部分，否则有触电的危险。
20．C
【详解】
三孔插座的接法是：左孔接零线，右孔接火线，上孔接地线，故三脚插头插入插座后脚C与火线相连。
21． 保险丝的熔断电流是额定电流的2倍 保险丝的直径越大，其额定电流越大 直径为0.46mm、额定电流为1.85A的保险丝 保险丝的额定电流要略大于电路的总电流
（1）根据表格中的数据分析知道，本题考查的是保险丝的作用及保险丝的选择方法，根据熔断电流与额定电流及保险丝的直径之间的关系即可解答；
（2）根据题目中各用电器的工作电流，求出总电流，再根据表格中的数据找出合适的保险丝即可．
【详解】
（1）分析表格中的数据知道有关熔丝的知识是：
①保险丝的熔断电流是额定电流的2倍；
②保险丝的直径越大，其额定电流越大；
（2）由于电视机，工作电流为200mA，一台洗衣机，工作电流为1A，两盏照明灯，工作电流分别为350mA 和250mA，所以，所有电器工作时的总电流是：I=200mA+1A+350mA +250mA=1800mA=1.8A，保险丝的额定电流要略大于总电流，对比表格中的数据可知，应选直径为0.46mm、额定电流为1.85A的保险丝．
【点睛】
本题考查的是保险丝的作用及保险丝的选择方法，在选择保险丝时，应该根据实际情况选择合适的保险丝，不能过细也不能过粗，过细则不能保证用电器同时工作，过粗则起不到保险的作用．
22． 过载 短路 触电 一是防止过载．用电器的总功率不能超过电能表和电线的承载能力；不同时使用大功率用电器；有条件的话，对大功率用电器设专线独立供电．
二是切莫短路．老化线路及时更换新线；安装灯头、插座时，里面的两个线头不能相碰．在主线上安装漏电保护器．三是严格按照操作规程使用和维修用电器；不购买没有“3C”认证的家用电器．
（1）据题目中的情况分析即可判断；
（2）从安全用电的角度分析即可．
【详解】
（1）据材料1可知，造成事故的原因是过载；
据资料2可知，造成该事故的原因是短路；
据资料3可知，造成该事故的原因是触电；
（2）针对上述情况，应这样操作：
一是防止过载．用电器的总功率不能超过电能表和电线的承载能力；不同时使用大功率用电器；有条件的话，对大功率用电器设专线独立供电．
二是切莫短路．老化线路及时更换新线；安装灯头、插座时，里面的两个线头不能相碰．在主线上安装漏电保护器．
三是严格按照操作规程使用和维修用电器；不购买没有“3C”认证的家用电器．
故答案为（1）过载；短路；触电；（2）一是防止过载．用电器的总功率不能超过电能表和电线的承载能力；不同时使用大功率用电器；有条件的话，对大功率用电器设专线独立供电．
二是切莫短路．老化线路及时更换新线；安装灯头、插座时，里面的两个线头不能相碰．在主线上安装漏电保护器．
三是严格按照操作规程使用和维修用电器；不购买没有“3C”认证的家用电器．
【点睛】
读懂题意，并知道家庭电路中安全用电的原则是解决该题的关键．
23．
B 过载或短路
【详解】
(1)[1]每盏灯都能正常发光，应采用并联连接方式，家庭电路连接时，开关应接火线，三孔插座左边接零线，右边接火线，中间接地线，如下图所示：
(2)[2]家庭电路连接时，应先接电能表，再接空气开关，故在B方框安装空气开关。
(3)[3]电路中出现过载或短路时，空气开关会出现跳闸现象；当打开房间空调时，空气开关“跳闸”，出现这种现象的原因可能是过载或空调插头短路。
24． 金属外壳 地线#大地 插头插入插座时，用电器的金属外壳先与地线相连，拔出时，金属外壳后与地线断开，可以防止因用电器漏电而引发的触电事故 随手关灯等
【详解】
（1）[1][2]较长的脚E与空调的金属外壳相连，这样能够保证E与电线最先相连，若发生漏电事故，电流可以经过金属外壳后经E流入大地，从而避免了触电事故；三角插座中，接线原则是左零右火，中接地，中间较长的角接地线。
（2）[3]这么设计的好处是插头插入插座时，用电器的金属外壳先与地线相连，拔出时，金属外壳后与地线断开，可以防止因用电器漏电而引发的触电事故。
（3）[4] 一种节约电能，即降低电能的损耗，即及时关闭不用的用电器，比如随手关灯，关电视机。
25． 交流电 并 三 0.72 室温 升高
【详解】
(1)[1]我国家庭电路中用的是交流电，所以，普通家用电冰箱的电源使用的是交流电；
[2]家庭电路中各用电器工作时互不影响，所以，冰箱与其它家用电器应是并联的；
[3]电冰箱有金属外壳，为了使用的安全，应使用三孔的插座；
(2)[4]由W=Pt知道，当压缩机正常工作时，此冰箱一昼夜正常工作6h消耗的电能是：
W=Pt=0.12kW×6h=0.72kW h=0.72度；
(3)[5]热的食物放入电冰箱之前应将其自然冷却到室温，这样有利用节能；
[6]由于电冰箱在工作时，会将内部的热量，通过致冷剂搬送到外部，散发到室内，如果在密闭的房间里长时间打开电冰箱门，因密闭房间内电流做功的原因，房间的温度不仅不会降低，反而要升高。
26． 10900 5:3 4 20
【详解】
（1）[1]依题意得，开关既能控制指示灯，又能控制插座，且指示灯损坏，开关闭合时插孔也能提供工作电压，说明指示灯与插座并联，互不影响；电流从发光二极管长脚流入，两孔插座的左孔接零线，右孔接火线，如图所示：
[2]指示灯与保护电阻串联在家庭电路上，家庭电路的工作电压为220V，因此保护电阻的电压为
保护电阻的电流为
由欧姆定律得，保护电阻的阻值为
（2）[3]由得，第一次与第二次检测的电源输出功率之比为
[4]设漏电处分别到甲地和乙地单根电缆的电阻分别为R1、R2，因此
由欧姆定律得，第一次检测时有
第二次检测时有
解得
， ，
[5]漏电位置到甲地的距离为
